Marcă	GARDENA
Model	20000 Aquasensor (ref. 9044)
Tip de produs	Pompă submersibilă de evacuare pentru ape murdare
Putere nominală	750 W
Tensiune rețea / Frecvență	230 V CA / 50 Hz
Debit maxim	20 000 l/h
Înălțime maximă de refulare	9 m (0,9 bar)
Adâncime maximă de imersie	7 m
Diametru maxim al particulelor	35 mm
Temperatura maximă a lichidului	35 °C
Cablu de alimentare	10 m (H07RN-F)
Greutate (fără cablu)	5,0 kg
Racord ieșire apă	G 1 1/2" (filetat)
Posibilități de racord	1 1/4" / 1 1/2" / 2" sau sistem GARDENA
Moduri de funcționare	Automat (senzor), manual, manual limitat în timp
Nivel de pornire min/max	42 mm / 242 mm
Nivel de oprire min/max	35 mm / 205 mm
Înălțimea apei reziduale (aspirație la nivel)	35 mm (picioare deschise)
Siguranță	Întrerupător diferențial (30 mA), protecție termică, oprire cardiacă (implanturi)
Întreținere și curățare	Curățați piciorul ventuză și turbina după utilizare; clătiți cu apă călduță dacă apă murdară sau clorată
Piese de uzură	Turbină (înlocuire prin SAV GARDENA)
Garanție	2 ani (uz privat)

Întrebări frecvente - 20000 Aquasensor GARDENA

Ce tip de apă poate pompa Gardena 20000 Aquasensor?

Această pompă este concepută pentru ape murdare cu particule de până la 35 mm. Nu este potrivită pentru apă sărată, lichide inflamabile sau produse alimentare.

Cum se reglează nivelurile de pornire și oprire?

În afara apei și după uscarea senzorului, apăsați pe câmpul de detectare până la clipirea dublă. Selectați apoi câmpul superior pentru pornire și câmpul inferior pentru oprire. Confirmarea se face după 3 secunde.

Pompa nu pornește, ce să fac?

Verificați mai întâi alimentarea electrică și întrerupătorul diferențial. Dacă apare codul de eroare 1, turbina este blocată: curățați piciorul ventuză. Dacă cod 2, orificiul de aspirație este înfundat. În caz de supraîncălzire, așteptați răcirea.

Cum se curăță pompa după utilizare?

Deconectați pompa. Scoateți piciorul ventuză deșurubând cele 4 șuruburi. Curățați turbina și piciorul ventuză cu apă curată. Reasamblați verificând etanșeitatea garniturilor. Nu utilizați produse chimice sau jet de înaltă presiune.

Care este adâncimea maximă de imersie?

Adâncimea maximă de imersie este de 7 metri. Respectați adâncimea minimă de imersie (42 mm în mod automat) pentru a evita funcționarea uscată.

Pot folosi pompa în mod manual?

Da, țineți apăsate câmpurile S6 și S9 până la clipirea dublă. Pompa funcționează continuu până la deconectare. Pentru un mod limitat la 10 minute, utilizați S7 și S8.

Ce înseamnă clipirea LED-urilor?

După conectare, cele 9 LED-uri se aprind în succesiune: este inițializarea senzorului. În mod automat, ele urmăresc nivelul apei. O clipire dublă confirmă o introducere. În caz de eroare, un cod intermitent (1 până la 4) indică problema.

Poate fi folosită pompa într-o piscină?

Da, pentru pomparea apei clorate sau care conține produse de spălare. Dar nu utilizați niciodată pompa când persoane se află în apă. Deconectați întotdeauna ștecherul înainte de orice contact cu apa.

Ce accesorii sunt recomandate?

Colierele de strângere GARDENA (ref. 7193-7196), kitul de furtun plat 10 m (ref. 5005) și setul de racord pentru furtunuri de 19 mm (ref. 1752) sunt compatibile.

Cum se depozitează pompa iarna?

Deconectați pompa, goliți-o punând-o pe cap, curățați-o și depozitați-o într-un loc uscat, închis și ferit de îngheț. Eliminați reziduurile conform legislației locale.

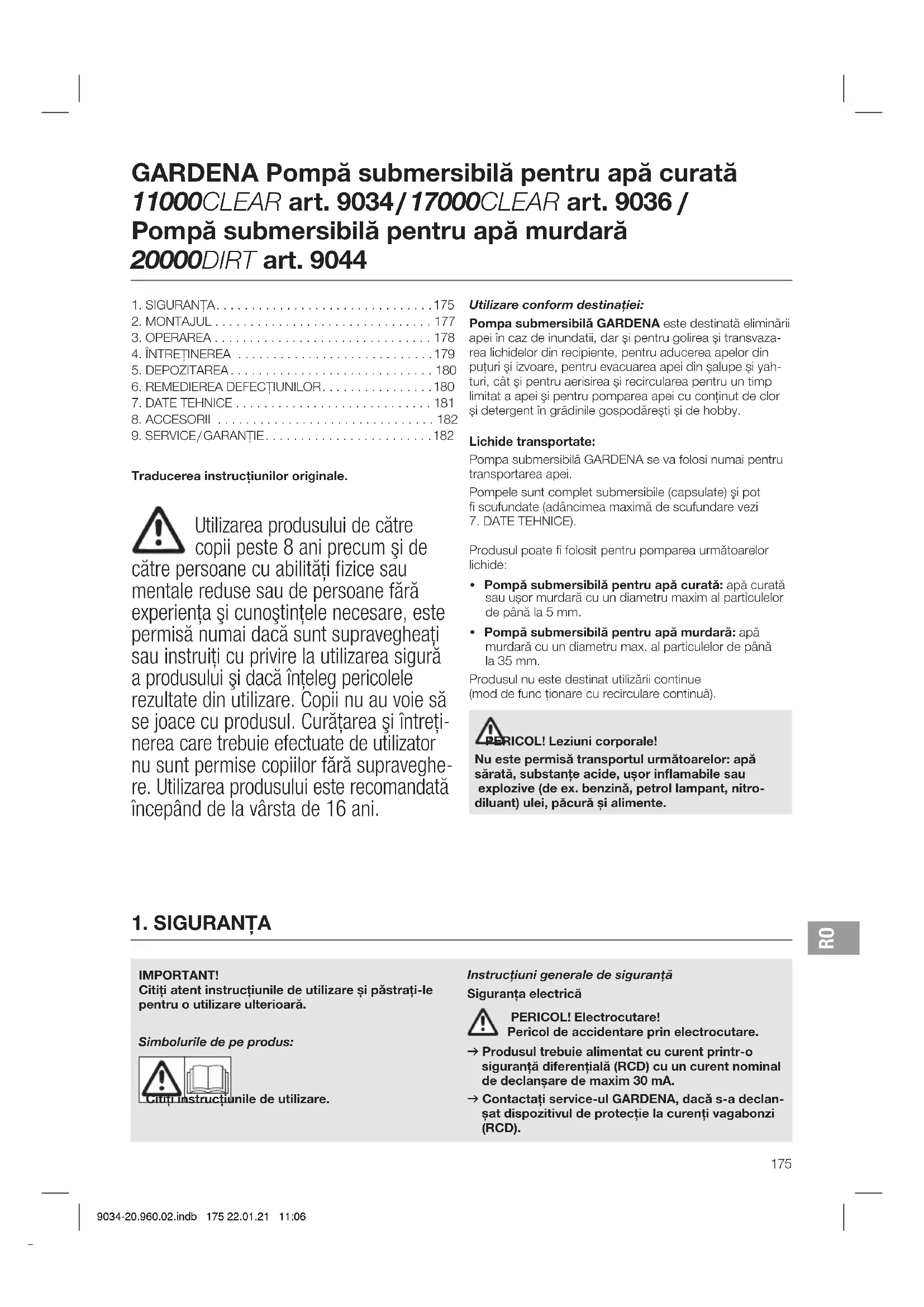

MANUAL DE UTILIZARE 20000 Aquasensor GARDENA

Pompă submersibilă pentru apă curată /

Pompă submersibilă pentru apă murdară

GARDENA Pompă submersibilă pentru apă curată 11000 CLEAR art. 9034/17000 CLEAR art. 9036 / Pompă submersibilă pentru apă murdară 20000DIRT art. 9044

1. SIGURANTA....175
2. MONTAJUL....177
3. OPERAREA 178
4. ÎNTRETINEREA 179
5. DEPOZITAREA....180
6. REMEDIEREA DEFECTIUNILOR....180
7. DATE TEHNICE....181
8. ACCESORII 182
9. SERVICE/GARANTIE....182

Traducerea instructiunilor originale.

Utilizarea produsului de către copii peste 8 ani precum și de către persoane cu abilități fizice sau mentale reduse sau de persoane fără experiența și cunoștințele necesare, este permisă numai dacă sunt supravegheați sau instruiți cu privire la utilizarea sigură a produsului și dacă înțeleg pericolele rezultate din utilizare. Copii nu au voie să se joace cu produsul. Curățarea și întreținerea care trebuie efectuate de utilizator nu sunt permise copiilor fără supraveghere. Utilizarea produsului este recomandată începând de la vârsta de 16 ani.

Utilizare conform destinației:

Pompa submersibilă GARDENA este destinată eliminării apei în caz de inundatii, dar și pentru golirea și transvaza-rea lichidelor din recipiente, pentru aducerea apelor din puțuri și izvoare, pentru evacuarea apei din șalupe și yah-turi, cât și pentru aerisirea și recircularea pentru un timp limitat a apei și pentru pomparea apei cu conținut de clor și detergent în grădinile gospodărești și de hobby.

Lichide transportate:

Pompa submersibilă GARDENA se va folosi numai pentru transportarea apei.

Pompele sunt complet submersibile (capsulate) și pot fi scufundate (adâncimea maximă de scufundare vezi 7. DATE TEHNICE).

Produsul poate fi folosit pentru pomparea următoarelor lichide:

• Pompă submersibilă pentru apă curată: apă curată sau ușor murdară cu un diametru maxim al particulelor de până la 5 mm.
• Pompă submersibilă pentru apă murdară: apă murdară cu un diametru max. al particulelor de până la 35 mm.

Produsul nu este destinat utilizării continue (mod de func ționare cu recirculare continuă).

RICOL! Leziuni corporale!

Nu este permisă transportul următoarelor: apă sărată, substanțe acide, ușor inflamabile sau explozive (de ex. benzină, petrol lampant, nitrodiluant) ulei, păcură și alimente.

1. SIGURANTA

IMPORTANT!

Citiți atent instrucțiunile de utilizare și păstrați-le pentru o utilizare ulterioară.

Simbolurile de pe produs:

Instrucțiuni generale de siguranță

Siguranța electrică

PERICOL! Electrocutare! Pericol de accidentare prin electrocutare.

→ Produsul trebuie alimentat cu curent printr-o siguranță diferențială (RCD) cu un curent nominal de declanșare de maxim 30 mA.
→ Contactați service-ul GARDENA, dacă s-a declanșat dispozitivul de protecție la curenți vagabonzi (RCD).

PERICOL! Pericol de accidentare! Pericol de accidentare prin electrocutare.

→ Scoateți produsul din priză, înainte de a-l supune lucrărilor de întreținere sau de a schimba piese. Pentru aceasta priza trebuie să fie în raza vizuală a utilizatorului.

Functionarea în siguranță

Temperatura apei nu trebuie să depășească 35 °C.

Este interzisă folosirea pompei dacă se află persoane în apă.

Impuritățile din lichid ar putea rezulta ca urmare a scurgerii de lubrifianti.

Tineți terțele persoane departe de apă.

Pompa se va folosi numai împreună cu cotul.

Capătul furtunului trebuie să fie mai jos decât înălțimea maximă de transport.

Întrerupătoare de protectie

Întrerupător de protectie termică:

În cazul suprasolicitării, pompa se oprește prin intermediul protectiei termice încorporate a motorului. După ce motorul s-a răcit suficient, pompa este din nou gata de funcționare.

Aerisire automată

Această pompă este echipată cu o supapă de aerisire, care înlătură pernele de aer eventual existente în pompă. Astfel, ca urmare a funcționării, poate ieși o cantitate mică de apă pe partea laterală a carcasei.

Instrucțiuni de siguranță suplimentare

Siguranța electrică

PERICOL! Stop cardiac!

În timpul funcționării acest produs generează un câmp electromagnetic. În anumite condiții acest câmp poate afecta funcționarea implanturilor medicale active sau pasive. Pentru a exclude situațiile care pot însemna accidentare gravă sau mortală, persoanele cu implanturi medicale trebuie să-și consulte medicul sau producătorul implantului îna- inte de utilizarea acestui produs.

Cablu

În cazul utilizării cablurilor prelungitoare, acestea trebuie să respecte diametrele minime din tabelul următor:

Tensiune Lungime cablu Sectiune

230 – 240 V / 50 Hz Până la 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

PERICOL! Electrocutare!

Datorită unui conector tăiate prin cablul de conectare umezeala poate pătrunde în zona electrică și cauza un scurtcircuit.

→ Nu tăiați în niciun caz conectorul (de ex. prin trecerea prin perete).

→ Nu trageti conectorul de cablu, ci tineți cutia conectorului când il scoateți din priză.
→ În cazul deteriorării cablului de alimentare, acesta trebuie înlocuit de către producător, de către serviciul său pentru clien i, sau de către o persoană calificată similar, pentru a evita expunerea la pericole.

Priza de alimentare și legăturile prelungitoare trebuie să fie protejate de stropi de apă.

Asigurafli-vă că legăturile electrice sunt efectuate în zone protejate la inundare.

Protejați steckerul și cablul de alimentare de caldură, ulei și margini ascuțite.

Verificați tensiunea de alimentare. Valoarea înscrisă pe pompa trebuie să corespundæ cu cea furnizată de sursa de alimentare.

În cazul în care vă aflați în piscină sau la atingerea suprafetei apei pompa trebuie să fie neapărat scoasă din priză.

Cablul de alimentare nu trebuie folosit pentru asigurarea sau transportarea pompei.

La scufundarea respectiv la scoaterea și asigurarea pompei trebuie folosită o sfoară de fixare.

Verificati conductele de racordare la intervale regulate.

Înainte de folosire inspectați întotdeauna pompa (în special cablul de alimentare și legăturile electrice).

O pompă defectă nu trebuie folosită. În cazul unui defect verificați pompa la centrul service GARDENA.

Instrucțiuni de utilizare: strângeti din nou cu mâna toate şuruburile.

Înainte de utilizare, după realizarea lucrării de întreținere, asigurați-vă că toate piesele sunt înșurubate.

Atunci când utilizati pompele noastre cu un generator, trebuie să respectati indicaile de avertizare ale producătorului generatorului.

Siguranța personală

PERICOL! Pericol de asfixiere!

Piesele mai mici pot fi înghițite. Punga de polietilenă înseamnă pericol de asfixiere pentru copiii mici. În timpul montajului țineți la distanță copiii mici.

Respectați nivelul minim al apei conform datelor caracteristice ale pompei.

Nu lasați pompa să funcționeze mai mult de 10 minute cu ieșirea închisă.

Nisipul și alte materiale abrazive produc uzura avansată și reduc performanțele pompei.

Câmpurile senzorilor pot fi operate numai în afara apei.

Nu este permisă tragerea furtunului în timpul funcționării.

Înainte de a remedia defectiunile, lăsați pompa să se răcească.

2. MONTAJUL

PARICOL! Leziuni corporale! Paricol de accidentare dacă produsul pornește nesupravegheat.

→ Deconectați produsul de la alimentarea cu energie electrică înainte de a-l monta.

Posibilitățile de racordare ale niplului de racord [Fig. A1]:

Furtunul poate fi racordat prin niplul de racord ④ cu diferite diametre de furtun sau cu sistemul de fisare GARDENA.

Diametru mare al furtunului	Detaşati niplul laa[Fig. A2]
Sistem de fişare GARDENA / Art. 9036/9044: Diametru mediu alfurtunului	Detaşati niplul lab[Fig. A3]
Diametru mic al furtunului Nu detaşati niplul [Fig. A4]

Dacă se utilizează cel mai mare diametru al furtunului, atunci pompa atinge capacitatea maximă de transport.

Pompă Art. 9034 Art. 9036

		Art. 9044
Diametru mic al furtunului	25 mm (1")	32 mm (1 1/4")
Art. GARDENA Colier furtun	Art. 7193	Art. 7194
Diametru mediu al furtunului	Sistem de fişare GARDENA G 1"	38 mm (1 1/2")
Art. GARDENA Colier furtun	32 mm (1 1/4")* Art. 7194	Art. 7195
Diametru mare al furtunului	38 mm (1 1/2")	51 mm (2")
Art. GARDENA Colier furtun	Art. 7195	Art. 7196

La utilizarea furtunului de 38 mm (1 1/2") recomandăm setul de furtun plat GARDENA art. 5005 cu 10 m de furtun și brătară de furtun.

* Pentru art. 9034 se livrează un niplu de racord suplimentar ④ pentru furtunuri de 1 1/4".

Racordarea furtunului prin niplul de racord:

1. La utilizarea unui diametru mai mare al furtunului separati niplul de racord ④ la⑥.
2. Numai pentru art. 9036 / 9044: La utilizarea unui diametru mediu al furtunului separați niplul de racord ④ la ⑥.
3. Împingeti furtunul pe niplul de racord ④.
4. Fixați furtunul de ex. cu o brățară de furtun GARDENA pe niplul de racord ④.

Racordarea furtunului prin intermediul sistemului de fisare GARDENA:

La 17000CLEAR/20000DIRT (art. 9036/9044) furtunul poate fi racordat prin niplul de racord ④ cu sistemul de fişare GARDENA.

Prin sistemul de conectori GARDENA pot fi conectate furtunuri de 19 mm (3/4") / 15 mm (5/8") și de 13 mm (1/2"). Vă recomandăm să nu folositi un diametru al furtunului mai mic de 25 mm (1"), deoarece în caz contrar se produce o reducere semnificativă a debitului transportat.

Diametrul furtunului Conector pentru pompă

13 mm (1/2") GARDENA Set conectare pompă	Art. 1750
15 mm (5/8") GARDENA Set conectare pompă	Art. 1750
19 mm (3/4") GARDENA Set conectare pompă	Art. 1752

1. Decuplați niplul de racord ④ la ⑥.
2. Racordati furtunul prin sistemul de fişare GARDENA corespunzător la niplul de racord ④.

Montarea racordului pompei [Fig. A5]:

PERICOL! Leziuni corporale! Leziunităiate provocate de turbină.

→ Pompa se va folosi numai împreună cu cotul.

Prin dispositivele de blocare ② de pe cot ① este posibilă legarea și slăbirea fără probleme a furtunului.

La art. 9034 / 9036 se livrează și un ventil de refulare, care împiedică refularea apei prin furtun. Înălțimea max. de transport este atinsă numai fără ventilul de refulare.

Dacă se așteaptă numai un debit de retur redus, de ex. dacă furtunul este pozat strâns, atunci vă recomandăm să renunțați la valvă pentru o putere de pompare și de aspirație ameliorată.

1. Numai pentru art. 9034 / 9036: introduceți ventilul de refulare Ⓥ în pompă. Pentru aceasta respectați direcția de montare.
2. Înşurubați cotul ① până la opritor în sens orar în pompă. (Dacă furtunul trebuie dispus orizontal, atunci cotul ① poate fi deşurubat din nou până la o jumătate de rotație. La utilizarea unui ventil de refulare este necesară o forță mai mare.)
3. Înşurubați piesa de racord ③ în niplul de racord ④.
4. Apăsați niplul de racord ④ al furtunului până la opritor în cot ①, până când se aude și este vizibilă fixarea acestuia. Furtunul este legat sigur la pompă.

3. OPERAREA

PERICOL! Leziuni corporale! Pericol de accidentare dacă produsul por- nește nesupravegheat.

→Înainte de conectarea, reglarea sau transportarea produsului, deconectați produsul de la alimentarea cu energie electrică.

Pomparea apei:

Dacă pompa nu poate fi coborătă cu ajutorul mânerului, atunci pompa trebuie coborătă întotdeauna cu ajutorul unei sfori. Fixați sfoara prin urechile prevăzute și faceți un nod. Pentru adâncimea minimă de scufundare la punerea în funcțiune vezi 7. DATE TEHNICE.

Pompa trebuie astfel amplasată ca orificiile de admisie de pe baza de aspirare să nu pot fi blocate, fie partial sau complet, de impurități.

De exemplu în cazul iazurilor pompa trebuie aşezată pe o cărămidă.

La procedurile de aspiratie în apropierea nivelului minim al apei la punerea în funcțiune este posibil ca procedura de aspiratie să dureze mai mult.

1. Imersati pompa.
2. Conectați pompa cu alimentarea cu energie electrică. Atenție! Pompa pornește imediat. Se realizează initializa-rea senzorului, iar aceasta se indică printr-o lumină de funcționare.

Utilizarea în regim automat: [Fig. 01]:

În regimul automat, pompa pornește automat dacă nivelul apei atinge nivelul de pornire și se oprește automat dacă nivelul apei atinge nivelul de oprire.

Nivelurile de pornire / oprire ale câmpurilor de senzori:

Senzorul deține nouă câmpuri de senzori (51 până la 39, de jos în sus), care se află în partea dreaptă a LED-urilor. Câmpurile de senzori au o înălțime de circa 1 cm (Între câmpurile de senzori nu se detectează un deget sau un nivel modificat al apei).

Câmpul senzorului	S1	S2	S3	S4	S5	S6	S7	S8	S9
Art. 9034/9036Înălțimea de comutare [mm]	5	19 34	53 77	105	136	170	207
Art. 9044Înălțimea de comutare [mm]	42	54 69	88 11	12 140	171	205	242

Art. 9034/9036: în cazul picioarelor rabatate spre interior, valorile sunt cu câte 4 mm mai mari.

După introducerea pompei se aprind succesiv cele 9 LED-uri.

Din fabrică, pompa pornește în regimul automat cu nivelul de pornire la câmpul senzorului ③ și nivelul de oprire la câmpul senzorului ④.

Setarea nivelurilor de pornire și oprire [Fig. O1]:

Câmpurile senzorilor pot fi setate numai în afara apei.

Dacă pompa este scoasă din apă, senzorul trebuie uscat pentru programare.

Câmpul superior al senzorului este întotdeauna nivelul de pornire, iar câmpul inferior al senzorului este întotdeauna nivelul de oprire.

1. Acționați câmpul senzorului până când introducerea este confirmată cu o aprindere intermitentă dublă scurtă a tuturor LED-urilor.
2. Mențineți apăsat câmpul senzorului Ⓤ până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea.
   Se afișează scurt nivelurile de pornire și oprire setate actual. Se aprind apoi toate câmpurile de senzori.
3. Apăsați câmpul superior de senzori dorit pentru nivelul de pornire.
   Se stinge LED-ul câmpului de senzori selectat.
4. Apăsați câmpul inferior de senzori dorit pentru nivelul de oprire.
   Se stinge LED-ul câmpului de senzori selectat. După 3 secunde se preiau și se afișează nivelurile de pornire și oprire setate.

Aspirarea automată a apei limpezi pentru niveluri foarte reduse ale apei:

Câmpul senzorului ① poate fi selectat simultan atât ca punct de pornire, cât și de oprire.

În cazul în care câmpul senzorului ⑤i detectează încă apă după pornirea pompei într-un interval de 10 minute, atunci pompa se oprește pentru evitarea unei deteriorări prin functionarea uscată.

Pompa pornește totuși atunci când câmpul senzorului ② detectează apă. În acest caz, senzorul trebuie curățat pentru a putea asigura o detectare exactă a nivelului apei.

Dacă se activează de mai multe ori câmpul senzorului ① prin refularea apei din furtun într-un scurt timp, atunci apare o pauză de 10 minute.

Dacă nivelul apei atinge câmpul senzorului ②, pompa pornește automat chiar și în pauza de 10 minute. Dacă acest fapt este necesar în mod regulat, vă rugăm selectați următorul câmp al senzorului ca punct de pornire.

Pentru asigurarea unei aspiratii rapide, pompa se opreşte scurt în câmpul senzorului (S) – câmpul senzorului (S) pentru dezaerare. Pompa se opreşte o dată pentru aprox. 2 secunde, după o funcționare de 20 sec., iar apoi reporneşte.

Afișarea nivelurilor de pornire și de oprire:

→ Mențineți apăsat câmpul senzorului Ⓤ până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea.

Se afișează nivelurile de pornire și de oprire setate actual.

Oprirea monitorizării nivelului apei:

LED-urile urmează nivelul apei în modul automat. Acestea pot fi dezactivate.

→ Mențineți apăsat câmpul senzorului Ⓗ pe durata inițiali- zării, până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea (a se vedea

Pompe de apă).

Pentru reactivarea monitorizării nivelului apei, mențineți din nou apăsat câmpul senzorului ⑧ pe durata inițializării, până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea.

Modul demonstrativ:

În scopuri de prezentare, pompa poate fi setată pe modul demonstrativ. În acest mod, LED-urile simulează funcțiile pompei prin succesiuni intermitente, iar câmpurile senzoriilor reacționează la atingere.

→ Mentineți apăsat câmpul senzorului ⑤ și ⑥ pe durata inițializării la pornire resp. pe durata autotestării după introducere, până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea.

Pentru oprirea repetată a modului demonstrativ, mențineți apăsat câmpul senzorului ③ și ④ pe durata inițializării la pornire resp. pe durata autotestării după introducere, până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea.

Modul de functionare manuală [Fig. 01]:

În regimul manual, pompa funcționează până când pompa este decuplată de la rețea. Acest mod este deosebit de adecvat pentru aspirarea fără diferență de înălțime.

Câmpurile senzorilor sunt dezactivate în regimul manual. Pompa continuă să funcționeze până când pompa este decuplată de la rețea sau la selectarea unui alt mod de funcționare.

→ Mențineți apăsate cele 2 câmpuri de senzori ③6 și ③8, până când aprinderea intermitentă dublă a tuturor LED-urile a confirmat introducerea. Se aprind toate LED-urile, iar într-un interval de 5 secunde se sting succesiv toate LED-urile. Pompa pornește.

Pe durata acestor 5 secunde trebuie așezată pompa în apă. Aceasta pornește numai dacă pompa detectează apa. În caz contrar, numărătoarea inversă este repetată maximum de trei ori.

Dacă aveți nevoie de mai mult timp pentru așezarea pompei în apă, vă rugăm să decuplați pompa de la alimentarea electrică. Numărătoarea inversă este continuată după reintroducere.

Regimul manual rămâne activ și după decuplarea alimentării electrice.

Pentru finalizarea regimului manual, decuplați pompa de la rețea și scoateți-o din apă. Reconectați pompa la alimentarea cu energie electrică și mențineți apăsat câmpul senzorului ③9 până când aceasta este confirmată prin aprinderea intermitentă dublă a tuturor LED-urilor. Apoi reveniți în modul automat.

Regimul manual se operează numai sub suprave-ghere.

Regimul manual limitat temporal:

În regimul manual limitat temporal, câmpurile senzorilor sunt dezactivate timp de 10 minute. Pompa funcționează timp de 10 minute, iar apoi se oprește automat.

→ Mentineți apăsate cele 2 câmpuri de senzori ⑤7 și ⑧8, până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea. Se aprind toate LED-urile, iar într-un interval de 10 secunde se sting succesiv toate LED-urile. Pompa pornește.

După 10 minute, pompa comută automat înapoi în regimul automat.

După decuplarea alimentării electrice, pompa comută automat înapoi în regimul automat.

Pentru repornirea regimului automat, mențineți apăsate cele 2 câmpuri de senzori ⑤ și ⑥, până când aprinderea intermitentă dublă a tuturor LED-urilor a confirmat introducerea.

Aspirare fără diferență de înălțime / funcționare normală (numai pentru pompele submersibile pentru apă curată) [Fig. O2]:

Functionarea normală:

Modul de funcționare recomandat pentru puterea maximă a pompei și mărimea granulației până la 5 mm, în special în modul automat.

→ Rabatați spre interior cele 3 picioare rabatabile Ⓔ.

Aspirare fără diferență de înălțime:

Restul de înălțime al apei de aprox. 1 mm este atins în regimul manual la aspirarea fără diferență de înălțime. Vă rugăm să aveți în vedere faptul că puterea de pompare și de aspirație sunt reduse în modul acesta.

→ Rabatați spre exterior cele 3 picioare rabatabile Ⓔ.

4. ÎNTRETINEREA

PARICOL! Leziuni corporale!

icol de accidentare dacă produsul por- nește nesupravegheat.

→ Deconectați produsul de la alimentarea cu energie electrică înainte de a-l întreține.

Curățarea pompei:

PARICOL! Leziuni corporale!

Pericol de accidentare și pericol de deteriorare a produsului.

→ Nu curățați produsul cu jet de apă (în special nu cu jet de înaltă presiune).

→ Nu curățați cu chimicale, inclusiv benzină sau solventi. Unele dintre acestea pot deteriora piese importante din material plastic.

→ Curățați suprafața pompei cu o lavetă umedă.

Spălarea pompei:

După pomparea apei cu conținut de clor, detergent sau foarte murdară, pompa trebuie spălată.

1. Pompați apă călduță (max. 35 °C) eventual prin adăugarea unui detergent delicat (de exemplu, detergent de vase), până când apa pompată este curată.

2. Eliminați reziduurile conform directivelor legii privind eliminareadeșeurilor.

5. DEPOZITAREA

Scoaterea din functiune:

Pompa nu este rezistentă la înghet!

Produsul trebuie depozitat într-un loc neaccesibil copiilor.

1. Deconectați pompa de la alimentarea cu energie electrică.
2. Rotiți pompa pe cap până când nu se mai scurge apă.
3. Curățati pompa (vezi 4. ÎNTRETINEREA).
4. Păstrați pompa într-un loc uscat, închis și ferit de îngheț.

Dispunere ca deșeu:

(conform directivei 2012/19/UE)

Este interzisă dispunerea produsului ca gunoi menajer obișnuit. Acesta trebuie dispus ca deșeu conform prescripțiilor locale de protecția mediului.

IMPORTANT!

→ Dispuneți ca deșeu produsul prin sau de către punctele de colectare și reciclare locale.

6. REMEDIEREA DEFECTIUNILOR

PERICOL! Leziuni corporale!

icol de accidentare dacă produsul pornește nesupravegheat.

→ Deconectati produsul de la alimentarea cu energie electrică înainte de a remedia defectiunile produsului.

Curățarea bazei de aspirare și a turbinei [Fig. T1]:

1. Numai pentru art. 9044: Deşurubați cele 5 şuruburi cu cap în cruce ⑨ și detașați capacul ⑩.

2. Desfaceți cele 4 şuruburi cu cap cruce ⑥.

3. Trageți jos de pe pompă baza de aspirare ⑦.
4. Curățați baza de aspirare ⑦ și turbina ⑧ (Aceste lucrări de întreținere nu atrag după sine anularea garanției).
5. Curățați cu grijă suprafețele de etanșare pentru a evita o deteriorare și neetanseități.
6. Asamblati baza de aspirare ⑦ în ordine inversă.

Garnitura deteriorată trebuie înlocuită.

Din motive ce țin de siguranță, turbina deteriorată poate fi înlocuită numai de service-ul GARDENA.

ProblemăCauză posibilăRemediu

Pompa funcționează, dar nu transportă apă	Nivel redus de apă și furtun umplut cu ventil de refulare încorporat.	→ Îndepărtați ventilul de regulare sau goliți manual furtunul.
	Aerul nu poate fi evacuat, deoarece circuitul este închis (de ex. furtunul este îndoit).	→ Deschideți conducta de presiune. (de ex. robinet de închidere, aparatele de distribuție).
	Aer în zona de sucțiune.	→ Așteptați cca. 60 de secunde, până când pompa se aerisește singură (eventual opriți/ porniți).
Cod de eroare 2	Orificiul de aspirare este înfundat.	→ Curățați orificiul de aspirare cu un jet de apă.
	Furtunul este înfundat.	→ Desfundați furtunul.
Cod de eroare 1	Turbina este blocată.	→ Curățați baza de aspirare și turbina.
Cod de eroare 2 Nivelul apei sub nivelul minim la punerea în funcțiune.		→ Imersați pompa mai adânc.
Cod de eroare 3	Senzorul este murdar.	→ Curățați senzorul.
Cod de eroare 4	S-a depășit durata.	→ Pe durata numărătorii inverse așezați pompa în apă.
Pompa nu pornește sau se oprește brusc în timpul funcționării	Întrerupătorul de protecție termică a oprit pompa din cauza supraîncălzirii.	→ Curățați orificiul de aspirare. Respectați temperatura maximă a mediului (35 °C).
	Pompa fără curent.	→ Verificați siguranțele și conexiunile cu fișă electrice.

180

ProblemăCauză posibilăRemediu

Pompa nu porneștesau se oprește brusc în timpul funcționării	Întrerupătorul de protecție împotriva curenților reziduali (RCD) a declanșat (curentrezidual).	→ Scoateți pompa din priză și adresați-vă GARDENA Service.
Pompa funcționează însă performanțele la ieșire scad	Orificiul de aspirare este înfundat.	→ Curățați orificiul de aspirare cu un jet de apă.
	Furtunul este înfundat.	→ Desfundați furtunul.
Pompa pornește și se oprește de mai multe ori succesiv	Apă revenită din furtun.	→ Selectați punctul de pornire următor mai mare și introduceți ventilul de refulare.
Pompa nu pornește dacă este activat câmpul senzorului 51	Câmpul senzorului 61 a fost activat de mai multe ori într-un timp scurt, iar pompa se află într-o pauză.	→ Așteptați trecerea pauzei. Selectați punctul de pornire următor mai mare și introduceți ventilul de refulare.

NOTĂ: În caz de alte defectiuni adresați-vă centrului de service GARDENA. Reparațiile vor fi efectuate în exclusivitate de centrele de service GARDENA și de dealeri autorizați de GARDENA.

1. DATE TEHNICE

Pompă submersibilă Unitate Valoare		(art. 9034)	Valoare (art. 9036)	Valoare (art. 9044)
Putere nominalăW 450 750 750
Tensiunea de rețea V (AC)	230 230 230
Frecvența de rețea	Hz	50	50	50
Cantitatea max. transportată	l/h	11.000	17.000	20.000
Presiunea max./Înălțimea max. de transport	bar/m	0,7/7,0	0,9/9,0	0,9/9,0
Adâncimea max. de submersie	m	7	7	7
Nivel de pornire min./max.	mm	5 / 207	5 / 207	42 / 242
Nivel de oprire min./max.	mm	1 / 170	1 / 170	35 / 205
Nivelul apei rămase	mm	1	1	35
Apă murdară cu diametrul maximal particulelor (* Aspirare fără diferență de înălțime)	mm	1* / 5	1* / 5	35
Adâncimea minimă a apei (aprox.)	mm	5	5	42
Cablu de conexiune	m	10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Greutate fără cablu (aprox.)	kg	4,0	4,7	5,0
Filetul de racord al evacuării apei	Toli	G 1 1/2"	G 1 1/2"	G 1 1/2"
Posibilități de racordare	Toli	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Temperatură de mediu maximă	°C	35	35	35

Indicație: Nivelurile de pornire/oprire, dar și nivelul minim al apei la punerea în funcțiune au fost determinate fără diferențele de înălțime de depășit. La înălțimile de pompare peste cca. 1 m rezultă timpi de aspirație parțial mai lungi de până la 1 minut sau niveluri minime ale apei de până la +5 cm.
* În cazul picioarelor rabatate spre interior, valorile sunt cu câte 4 mm mai mari.

8. ACCESORII

Set de furtun plat GARDENA Furtun de 10 m 38 mm (1/2") cu clemă de furtun. art. 5005

Colier furtun GARDENA Pentru furtunuri de 25 mm (1") conectate printr-un niplu de conectare.		art. 7193
Colier furtun GARDENA Pentru furtunuri de 32 mm (1 1/4") conectate printr-un niplu de conectare.		art. 7194
Colier furtun GARDENA Pentru furtunuri de 38 mm (1 1/2") conectate printr-un niplu de conectare.		art. 7195
Colier furtun GARDENA Pentru furtunuri de 51 mm (2") conectate printr-un niplu de conectare.		art. 7196
Set conectare pompă GARDENA	Pentru furtunuri de 19 mm (3/4") conectate prin sistemul de conectare GARDENA.	art. 1752

9. SERVICE/GARANTIE

Service:

Vă rugăm să contactați adresa de pe verso.

În cazul unei solicitări de acordare a garanției, nu vă sunt imputate costurile serviciilor furnizate.

GARDENA Manufacturing GmbH oferă pentru toate produ- sele originale GARDENA noi o garanție de 2 ani de la data primei cumpărării de la comerciant, dacă produsul este folosit în exclusivitate în scopuri private. Această garanție de producător nu este valabilă pentru produsele achizițio- nate de pe o piață secundară. Această garanție se referă la toate deficiențele importante ale produsului, care provin în mod dovedit din defecte de material sau de fabricație. Această garanție este onorată prin punerea la dispoziție a unui produs de înlocuire complet func tional sau prin repararea gratuită a produsului defect pe care ni l-ați trimis; ne rezervăm dreptul de a alege una dintre aceste opțiuni. Acest serviciu este supus următoarelor prevederi:

• Produsul a fost utilizat în scopul pentru care a fost fabricat conform recomandărilor din instrucțiunile de operare.
• Nu s-a încercat nici de cumpărător și nici de terțe persoane deschiderea sau repararea produsului.
• Pentru funcționare s-au folosit în exclusivitate piese de schimb și piese de uzură originale GARDENA.

- Prezentarea dovezii cumpărării.

Uzura normală a pieselor și componentelor (de exemplu a cuțitelor, pieselor de fixare a cuțitelor, turbinelor, surselor de iluminat, curelelor trapezoidale sau dințate, rotițelor, filtrelor de aer, bujiilor), schimbările ce vizează aspectul optic cât și piesele de uzură și de consum sunt excluse din garanție.

Garantia de producător se limitează la livrarea unui produs de înlocuire și la reparații conform condițiilor de mai sus. Garantia de producător nu constituie bază legală pentru formularea altor revendicări față de noi ca producător, cum ar fi de exemplu cele de despăgubire. Bineințeles, această garanție de producător nu afectează în nici în fel revendicările de garanție legale și contractuale formulate față de comerciant/vânzător.

Garantia de producător intră sub incidenta legii Republicii Federale a Germaniei.

În cazuri de garanție vă rugăm să ne trimiteți produsul defect împreună cu o copie a dovezii de cumpărare și o descriere a defecțiuni, cu acoperirea costurilor de transport la adresa service-ului GARDENA.

Piese de uzură:

Turbina este o piesă de uzură și prin urmare este exclusă de la garanție.

GARDENA Berrak su dalgıç pompası 11000CLEAR Ürün 9034/17000CLEAR Ürün 9036/ Berrak su dalgıç pompası 20000DIRT Ürün 9044

1. GÜVENLİK....183
2. MONTAJ 184
3. KULLANIM....185
4. BAKIM 187
5. DEPOLAMA 187
6. HATA GİDERME....188
7. TEKNİK ÖZELLİKLER....189
8. AKSESUAR 189
9. SERVİS/GARANTI 190

Caracteristică pompă
