NAUDOJIMO INSTRUKCIJA 20000 Aquasensor GARDENA

Instrukcijos originalo vertimas. Šiuo gaminiu gali naudotis vyresninei 8 metų vaikai bei asmenys, turintys fizinių, sensorinių ar protinių sutrikimų, arba neturintys patir- ties ir žinių, jei jie dirba prižiūrimi arba išmokomi dirbti saugiai ir atpažįsta gali- mus pavojus. Vaikai negali su gaminiu žaisti. Draudžiama vaikams atlikti valymo ir naudotojo atliekamus techninės prie- žiūros darbus, jei jie yra neprižiūrimi. Šį gaminį rekomenduojame naudoti jauni- mui tiktai nuo 16 metų. Naudojimas pagal paskirtį: GARDENA Panardinamas siurblys yra skirtas ne tik nusausinimui po potvynių, bet ir vandeniui persiurbti iš vienos talpyklos į kitą ir išsiurbti iš jų, vandeniui imti iš šulinių ir cisternų, išsiurbti iš valčių ir jachtų bei laikinai sukurti vandens aeraciją ir cirkuliaciją, taip pat vandeniui siurbti, kurio sudėtyje yra chloro ir ploviklių, privačiame namų ir mėgėjų sode. Siurbiami skysčiai: GARDENA panardinamu siurbliu galima siurbti tiktai vandenį. Siurblį galima visiškai apsemti (užsandarintas) bei panar- dintiį vandenį (maks. panardinimo gylį žr. 7. TECHNINIAI DUOMENYS). Gaminiu galima siurbti šiuos skysčius:

• Panardinamas švaraus vandens siurblys: švarų ir šiek tiek purviną vandenį, kurio maksimalus grūdelių skersmuo yra 5 mm.

• Panardinamas purvino vandens siurblys: purviną vandenį, kurio maksimalus dalelių skersmuo yra 35 mm. Šio gaminio negalima naudoti ilgą laiką. (nuolatinės cirkuliacijos režimas). PAVOJUS! Kūno sužalojimai! Draudžiama siurbti sūrų vandenį, ėsdinančias, labai degias arba sprogias medžiagas (pvz., benziną, kt.naftos produktus, nitroskiediklius), alyvą, skystą kurą bei maisto produktus.

SVARBU! Prašom atidžiai perskaityti eksploatavimo instruk- ciją ir ją išsaugoti, kad galėtumėte dar kartą per- skaityti. Simboliai ant gaminio: Perskaitykite eksploatavimo instrukciją. Bendrieji saugos nurodymai Elektros sauga PAVOJUS! Elektros smūgis! Pavojus susižaloti dėl elektros smūgio. v Į gaminį srovė turi būti paduodama per FI jungiklį (RCD), kurio didžiausia nominali paleidimo srovė yra 30 mA. v Jei suveikė liekamosios srovės jungtuvas (RCD), susisiekite su GARDENA servisu. PAVOJUS! Sužalojimo pavojus! Susižeidimo pavojus elektros srove. v Prieš atlikdami techninės priežiūros darbus ar keisdami dalis ištraukite kištuką iš tinklo. Kištu- kinis lizdas turi būti Jūsų matomumo zonoje. Saugus eksploatavimas Vandens temperatūra negali viršyti 35 °C. Siurblio negalima naudoti, jei vandenyje yra asmenų. Skystis gali būti užterštas ištekančiais tepalais. Trečiuosius asmenis laikykite atokiau nuo vandens. Naudokite siurblį tiktai su alkūne. Žarnos galiukas turi būti žemiau, nei maksimalus pakėlimo aukštis. GARDENA Panardinamas švaraus vandens siurblys 11000CLEAR gaminys 9034 / 17000CLEAR gaminys 9036 / Panardinamas purvino vandens siurblys 20000DIRT gaminys 9044

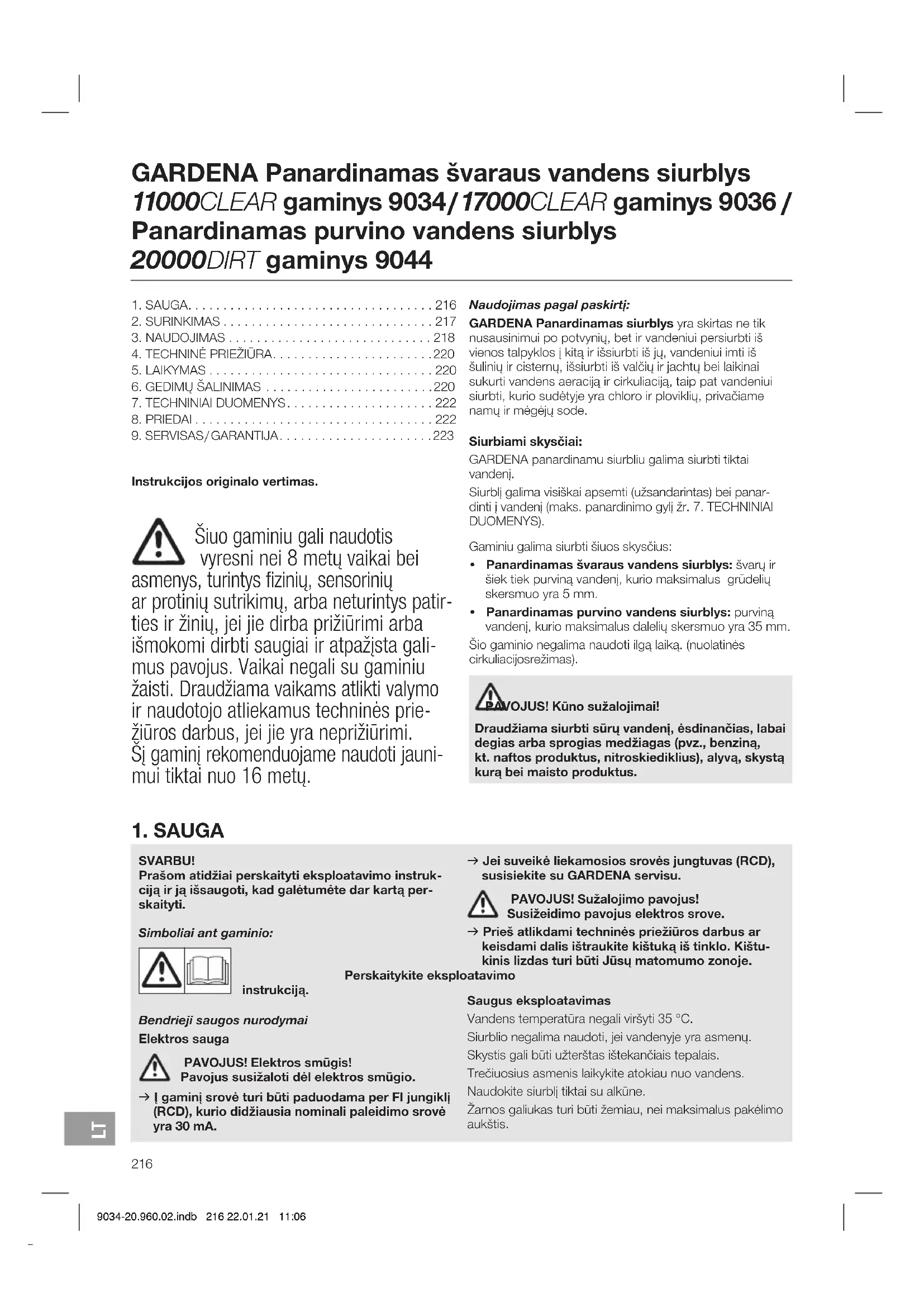

9034-20.960.02.indb 216 22.01.21 11:06GARDENA Panardinamas švaraus vandens siurblys 11000CLEAR gaminys 9034 / 17000CLEAR gaminys 9036 / Panardinamas purvino vandens siurblys 20000DIRT gaminys 9044 Apsauginis jungiklis Terminės apsaugos jungiklis: Esant perkrovai siurblys išjungiamas įmontuota termine variklio apsauga. Varikliui pakankamai atvėsus, siurblys yra vėl pasiruošęs darbui. Automatinis oro šalinimas Šiame siurblyje yra įmontuotas oro šalinimo vožtuvas, kuris pašalina oro pūslę, kuri gali susidaryti siurblyje. Dėl šios funkcijos korpuso šone gali ištekėti šiek tiek vandens. Papildomi saugos nurodymai Elektros sauga PAVOJUS! Širdies sustojimas! Eksploatavimo metu šis gaminys sukuria elektro- magnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojaus situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asme- nys su medicininiais implantais prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju. Kabeliai Jei naudojami pailginimo kabeliai, jie turi atitikti tolimesnėje lentelėje nurodytus minimalius skerspjūvius: Įtampa Kabelio ilgis Skerspjūvis 230 – 240 V / 50 Hz Iki 20 m 1,5 mm

PAVOJUS! Elektros smūgis! Dėl nupjauto tinklo kištuko tinklo kabeliu gali patekti drėgmė į elektrinę sritį ir sukelti trumpąjį jungimą. v Jokiu būdu nenupjauti kištuko (pvz., pravedant per sieną). v Traukite kištuką iš lizdo ne už kabelio, bet už kištuko. v Jei šio prietaiso elektros maitinimo kabelis sugadintas, jį turi pakeisti gamintojas, jo klientų aptarnavimo centras arba panašiai kvalifikuotas asmuo, kad būtų išvengta pavojų. Tinklo kištukai ir lizdai turi būti apsaugoti nuo vandens purslų. Įsitikinkite, kad elektriniai kištukiniai sujungimai yra srityje, apsaugotoje nuo apsėmimo. Saugokite tinklo kištuką ir maitinimo kabelį nuo karščio, alyvos ir aštrių kampų. Laikykitės tinklo įtampos. Siurblio firminėje duomenų lentelėje nurodyti parametrai turi sutapti su elektros maitinimo tinklo parametrais. Būnant baseine arba liečiant vandens paviršių būtina ištraukti siurblio tinklo kištuką. Nenaudokite maitinimo kabelio siurblio pritvirti nimui ar pernešimui. Siurbliui nardinti, traukti į viršų ir tvirtinti turi būti naudo- jama pritvirtinimo virvė. Reguliariai tikrinkite maitinimo laidą. Prieš naudojimą visada apžiūrėkite siurblį (ypač maitinimo kabelį ir tinklo kištuką). Nenaudokite sugadinto siurblio. Sugadintą siurblį būtinai turi patikrinti GARDENA servisas. Surinkimo instrukcija: vėl tvirtai priveržti visus varžtus. Prieš naudodami po techninės priežiūros įsitikinkite, kad visos dalys yra priveržtos. Mūsų siurblius naudojant su generatoriumi reikia atkreipti dėmesį į generatoriaus gamintojo įspėjimus. Asmeninė sauga

PAVOJUS! Uždusimo pavojus! Mažomis dalimis galima greitai užspringti. Dėl plas- tikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų. Laikykitės mažiausio vandens lygio pagal siurblio charakteristiką. Nepalikite siurblio įjungto ilgiau nei 10 minučių, kai slėginė linija uždaryta. Smėlis ir kitos abrazyvinės medžiagos pagreitina siurblio nusidėvėjimą ir mažina pajėgumą. Jutiklio laukus galima valdyti tiktai ištraukus iš vandens. Eksploatavimo metu draudžiama nuimti žarną. Prieš šalindami gedimą palaukite, kol siurblys atvės.

PAVOJUS! Kūno sužalojimai! Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus. v Prieš montuodami gaminį atjunkite jį nuo maitinimo tinklo. Galimi jungiamosios įmovos prijungimai [ pav. A1 ]: Jungiamąja įmova

galima prijungti žarną prie skirtingo skersmens žarnų ar prie GARDENA jungčių sistemos. Didelio skersmens žarna Įmovą atskirti ties

[ pav. A2 ] GARDENA jungčių sistema / Gaminys 9036 / 9044: vidutinio skersmens žarna Įmovą atskirti ties

[ pav. A3 ] Mažo skersmens žarna Įmovos neatskirti [ pav. A4 ] Naudojant didžiausio skersmens žarną, siurblys veikia maksimaliu našumu.

9034-20.960.02.indb 217 22.01.21 11:063. NAUDOJIMAS PAVOJUS! Kūno sužalojimai! Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus. v Prieš prijungdami, nustatydami arba transpor- tuodami gaminį atjunkite jį nuo maitinimo tinklo. Siurbti vandenį: Jei siurblio negalima nuleisti už rankenos, jį visada reikia nuleisti už virvės. Pritvirtinkite virvę perkišdami per tam skir- tas kilpas ir surišdami. Mažiausią panardinimo gylį prade- danteksploatuoti žr. 7 skyrių TECHNINIAI DUOMENYS. Siurblį reikia pastatyti taip, kad įleidimo angų ant pagrindo negalėtų visiškai arba iš dalies blokuoti nešvarumai. Tvenkinyje siurblį reikėtų pastatyti, pvz., ant plytos. Pradėjus eksploatuoti, įsiurbimo procesas gali užtrukti ilgiau, kai vandens lygis yra arti mažiausio vandens lygio.

1. Panardinkite siurblį.

2. Prijunkite siurblį prie maitinimo tinklo.

Dėmesio! Siurblys iškart įsijungia. Atliekamas jutiklio inicijavimas ir tai rodo bėgančios švieselės. Automatinis režimas [ pav. O1 ]: Automatiniame režime siurblys įsijungia automatiškai, kai vandens lygis pasiekia įsijungimo aukštį, ir išsijungia auto- matiškai, kai vandens lygis pasiekia išsijungimo aukštį. Jutiklio laukų įsijungimo ir išsijungimo aukščiai: Jutiklis turi devynis jutiklio laukus (nuo

nuo apačios į viršų), kurie yra į dešinę nuo šviesos diodų. Siurblys Gaminys 9034 Gaminys 9036 Gaminys 9044 Mažo skersmens žarna Gaminys GARDENA Žarnos spaustuvas 25 mm (1") Gaminys 7193 32 mm (1 1/4") Gaminys 7194 Vidutinio skersmens žarna Gaminys GARDENA Žarnos spaustuvas GARDENA jungčių sistema G 1" 32 mm (1 1/4")

Gaminys 7194 38 mm (1 1/2") Gaminys 7195 Didelio skersmens žarna Gaminys GARDENA Žarnos spaustuvas 38 mm (1 1/2") Gaminys 7195 51 mm (2") Gaminys 7196 Naudojant 38mm (1 1/2") žarną, rekomenduojame naudoti GARDENA plokščiosios žarnos rinkinį, gaminys 5005, su 10 m žarna ir žarnos spaustuvu.

, skirta 1 1/4" žarnoms. Prijungti žarną naudojant jungiamąją įmovą:

mens žarną, atskirkite jungiamąją įmovą

3. Užmaukite žarną ant jungiamosios įmovos

4. Pritvirtinkite žarną prie jungiamosios įmovos

, pvz., GARDENA žarnos spaustuvu. Prijungti žarną naudojant GARDENA jungčių sistemą: Jungiamąja įmova

negalima prijungti gaminio 17000CLEAR / 20000DIRT (gaminys 9036 / 9044) žarnos prie GARDENA jungčių sistemos. Naudojant GARDENA jungčių sistemą galima prijungti 19 mm (3/4") / 15 mm (5/8") ir 13 mm (1/2") žarnas. Rekomenduojame naudoti ne mažesnio nei 25mm (1") skersmens žarnas, nes kitaip ženkliai sumažės našumas ir siurbiamas kiekis. Žarnos skersmuo Siurblio jungtis 13 mm (1/2") GARDENA Siurblio jungimo rinkinys Gaminys 1750 15 mm (5/8") GARDENA Siurblio jungimo rinkinys Gaminys 1750 19 mm (3/4") GARDENA Siurblio jungimo rinkinys Gaminys 1752

1. Prieš tai atskirkite jungiamąją įmovą

2. Prijunkite žarną prie jungiamosios įmovos

atitinkama GARDENA jungčių sistema. Surinkti siurblio jungtį [ pav. A5 ]: PAVOJUS! Kūno sužalojimai! Pjautiniai sužalojimai rotoriumi. v Naudokite siurblį tiktai su alkūne. Alkūnės

žarną galima lengvai prijungti ir atjungti. Su gaminiais 9034 / 9036 pristatomas atbulinės tėkmės vožtuvas, kuris neleidžia vandeniui tekėti žarna atgal. Maksimalus kėlimo aukštis pasiekiamas tiktai be atbulinės tėkmės vožtuvo. Jei tikimasi mažesnio atgal tekančio vandens kiekio, pvz., kai žarna yra ištiesta horizontaliai, rekomenduojame neį- montuoti atbulinės tėkmės vožtuvo, kad siurbimo ir įsiurbi- mo našumas būtų geresnis.

1. Tik gaminiams 9034 / 9036: Į siurblį įstatykite atbulinės

. Atkreipkite dėmesį į montavimo kryptį.

2. Pagal laikrodžio rodyklę įsukite alkūnę

į siurblį, kol atsirems. (Jei žarną reikia ištiesti horizontaliai, alkūnę

vėl galima atsukti pusę pasukimo. Naudojant atbulinės tėkmės vožtuvą reikia daugiau jėgos.)

3. Įsukite jungiamąją detalę

4. Žarnos jungiamąją įmovą

kol atsirems ir garsiai bei matomai užsifiksuos. Žarna patikimai sujungta su siurbliu.

9034-20.960.02.indb 218 22.01.21 11:06Jutiklio laukai yra apie 1 cm aukščio (tarp jutiklio laukų pirštas ar pakitęs vandens lygis nėra nustatomi). Jutiklio laukas

Gaminys 9044 Įsijungimo aukštis [mm]

Gaminys 9034 / 9036: Kai kojelės atlenktos į vidų, visos reikšmės yra didesnės 4 mm. Įjungus siurblį į elektros tinklą, paeiliui įsižiebia 9 šviesos diodai. Gamykloje siurblys buvo nustatytas taip, kad pradeda veikti automatiniame režime su jutiklio lauko įsijungimo aukščiu

ir jutiklio lauko išsijungimo aukščiu

Įsijungimo ir išsijungimo aukščių nustatymas [ pav. O1 ]: Jutiklio laukus galima nustatyti tiktai ištraukus iš vandens. Išėmus siurblį iš vandens, prieš programuojant jutiklį, reikia jį nušluostyti. Viršutinis jutiklio laukas yra visada įsijungimo aukštis, apatinis jutiklio laukas – visada išsijungimo aukštis.

1. Spauskite jutiklio lauką tol, kol du kartus trumpai sumirk-

sėdami visi šviesos diodai patvirtins nustatymą.

2. Laikykite nuspaustą jutiklio lauką

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą. Trumpai parodomi šiuo metu nustatyti įsijungimo ir išsijungimo aukščiai. Po to šviečia visi jutiklio laukai.

3. Nustatydami įsijungimo aukštį, paspauskite norimą

viršutinį jutiklio lauką. Pasirinkto jutiklio lauko šviesos diodas išsijungia.

4. Nustatydami išsijungimo aukštį, paspauskite norimą

apatinį jutiklio lauką. Pasirinkto jutiklio lauko šviesos diodas išsijungia. Po 3sekundžių nustatyti įsijungimo ir išsijungimo aukščiai yra perimami ir parodomi. Automatinis švaraus vandens nusiurbimas žemame vandens lygyje: Jutiklio lauką

vienu metu galima pasirinkti ir kaip įsijun- gimo, ir kaip išsijungimo tašką. Jei paleidus siurblį per 10 minučių jutiklio laukas

dar nustato vandenį, siurblys išsijungia, kad būtų išvengta sugadinimo dėl veikimo sausa eiga. Tačiau siurblys vėl pradeda veikti, jei vandenį nustato juti- klio laukas

. Šiuo atveju reikėtų jutiklį nuvalyti, kad būtų užtikrintas tikslus vandens lygio nustatymas. Jei iš žarnos linijos atgal tekantis vanduo keletą kartų per trumpą laiką aktyvuoja jutiklio lauką

, daroma 10 minučių pertrauka. Jei vandens lygis pasiektų jutiklio lauką

, siurblys įsi jungtų automatiškai ir per 10 minučių pertrauką. Jei tai nuolat pasi- kartotų, įsijungimo tašku pasirinkite kitą jutiklio lauką. Kad būtų užtikrintas greitas įsiurbimas, siurblys trumpam išsijungia ties jutiklio lauku

, kad būtų pašalintas oras. Eksploatuojant po 20 sek. siurblys išsijun- gia maždaug 2 sek. ir tada vėl įsijungia. Rodyti įsijungimo ir išsijungimo aukščius: v Laikykite nuspaustą jutiklio lauką

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą. Parodomi šiuo metu nustatyti įsijungimo ir išsijungimo aukščiai. Išjungti vandens lygio stebėjimą: Automatiniame režime šviesos diodai seka vandens lygį. Tai galima deaktyvuoti. v Inicijavimo metu laikykite nuspaustą jutiklio lauką

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą (žr. Siurbti vandenį). Kad vėl įjungtumėte vandens lygio stebėjimą, inicijavimo metu dar kartą laikykite nuspaustą jutiklio lauką

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nusta- tymą. Demonstravimo režimas: Demonstravimo tikslais siurblį galima perjungti į demons- travimo režimą. Šiame režime mirksinčiomis šviesos diodų sekomis simuliuojamos siurblio funkcijos ir jutiklio laukai reaguoja į prisilietimus. v Inicijavimo metu įjungiant arba savitikros metu, įjungus į elektros tinklą, laikykite nuspaustus jutiklio laukus

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą. Kad vėl išjungtumėte demonstravimo režimą, inicijavimo metu įjungiant arba savitikros metu, įjungus į elektros tinklą, laikykite nuspaustus jutiklio laukus

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą. Rankinis režimas [ pav. O1 ]: Rankiniame režime siurblys veikia tol, kol siurblys neatjun- giamas nuo elektros tinklo. Šis režimas ypač tinka negilaus siurbimo metu. Rankiniame režime jutiklio laukai deaktyvuojami. Tada siurblys veikia tol, kol siurblys neatjungiamas nuo elektros tinklo arba neparenkamas kitas eksploatavimo režimas. v Laikykite nuspaustus 2 jutiklio laukus

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą. Šviečia visi šviesos diodai ir per 5 sekundes visi šviesos diodai paeiliui išsijungia. Siurblys pradeda veikti. Per šias 5 sekundes siurblį reikia įstatyti į vandenį. Pradeda veikti tik tada, kai siurblys nustato, kad yra vandens. Jeigu taip nėra, atgalinis laiko skaičiavimas kartojamas tris kartus. Jei reikia daugiau laiko įstatyti siurblį į vandenį, atjunkite siurblį nuo maitinimo tinklo. Vėl įjungus į maitinimo tinklą, tęsiamas atgalinis laiko skaičiavimas. Net ir atjungus nuo elektros energijos tiekimo, rankinis režimas išlieka aktyvus. Kad užbaigtumėte rankinį režimą, atskirkite siurblį nuo elek- tros tinklo ir išimkite jį iš vandens. Vėl prijunkite siurblį prie maitinimo tinklo ir laikykite nuspaustą jutiklio lauką

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nustatymą. Dabar vėl esate automatiniame režime. Rankiniu režimu eksploatuoti tik prižiūrint. Riboto laiko rankinis režimas: Riboto laiko rankiniame režime jutiklio laukai deaktyvuojami 10 minučių. Tada siurblys veikia 10 minučių ir po to išsijun- gia automatiškai.

9034-20.960.02.indb 219 22.01.21 11:064. TECHNINĖ PRIEŽIŪRA PAVOJUS! Kūno sužalojimai! Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus. v Prieš atlikdami gaminio techninę priežiūrą atjunkite jį nuo maitinimo tinklo. Siurblio valymas: PAVOJUS! Kūno sužalojimai! Sužalojimo pavojus ir gaminio sugadinimo rizika. v Nevalykite gaminio vandens srove (ypač aukšto slėgio vandens srove). v Nevalykite su chemikalais, įskaitant benziną arba tirpiklius. Kai kurie iš jų gali pažeisti svarbias plastikines dalis. v Siurblio paviršių valykite drėgna šluoste. Praplauti siurblį: Jei buvo siurbiamas vanduo, kurio sudėtyje yra chloro ir ploviklių, arba labai nešvarus vanduo, siurblį reikia praplauti.

1. Siurbkite šiltą vandenį (maks. 35 °C) tol, kol siurbiamas

vanduo bus skaidrus, galite pridėti švelnios valymo prie- monės (pvz., indų ploviklio).

2. Likučius šalinkite pagal atliekų tvarkymo įstatymo

Naudojimo pabaiga: Siurblys nėra atsparus šalnoms! Gaminį laikykite vaikams neprieinamoje vietoje.

1. Atjunkite siurblį nuo maitinimo tinklo.

2. Apverskite siurblį priekiu į apačią ir palaukite, kol

4. Laikykite siurblį sausoje, uždaroje ir nuo šalčio apsau-

gotoje vietoje. Šalinimas: (pagal Direktyvą 2012/19/ES) Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vieti- nius aplinkosaugos reikalavimus. SVARBU! v Šalinkite gaminį vietiniame komunaliniame atliekų surin- kimo ir perdirbimo punkte.

PAVOJUS! Kūno sužalojimai! Jei gaminys įsijungia atsitiktinai, kyla suža- lojimo pavojus. v Prieš šalindami gaminio gedimus atjunkite jį nuo maitinimo tinklo. Valyti pagrindą ir rotorių [ pav. T1 ]:

ir nuimkite dangtelį

2. Išsukite 4 varžtus su kryžmine įpjova

3. Nuimkite pagrindą

4. Išvalykite pagrindą

(dėl šių techninės priežiūros darbų garantija lieka galioti). v Laikykite nuspaustus 2 jutiklio laukus

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nusta- tymą. Šviečia visi šviesos diodai ir per 10 sekundes visi šviesos diodai paeiliui išsijungia. Siurblys pradeda veikti. Po 10 minučių siurblys vėl automatiškai pereina į automa- tinį režimą. Atjungus nuo elektros energijos tiekimo, siurblys vėl auto- matiškai pereina į automatinį režimą. Kad vėl įjungtumėte automatinį režimą, dar kartą laikykite vienu metu nuspaustus 2 jutiklio laukus

tol, kol du kartus sumirksėdami visi šviesos diodai patvirtina nusta- tymą. Negilus siurbimas / Įprastas režimas (tik švaraus vandens panardinamiems siurbliams) [ pav. O2 ]: Įprastas režimas: Rekomenduojamas eksploatavimo režimas maksimaliam siurbimo našumui ir dalelių dydžiui iki 5 mm, ypač automa- tiniame režime. v Į vidų nulenkite 3 atlenkiamas kojeles

Negilus siurbimas: Maždaug 1 mm likusio vandens aukštį galima pasiekti tiktai rankiniame režime, negilaus siurbimo metu. Atkreipkite dėmesį, kad šiame režime siurblio ir įsiurbimo našumas yra sumažėjęs. v Į išorę atlenkite 3 atlenkiamas kojeles

9034-20.960.02.indb 220 22.01.21 11:06Problema Galima priežastis Sutrikimo / gedimo pašalinimas Siurblys veikia, bet nesiurbia vandens Žemas vandens lygis ir pripildyta žarna su įmontuotu atbulinės tėkmės vožtuvu. v Išmontuokite atbulinės tėkmės vož- tuvą arba ištuštinkite žarną rankiniu būdu. Negali išeiti oras, nes slėginė linija uždaryta. (Pvz., užsilen kusislėginė žarna). v Atidarykite slėgio linij (pvz., uždarymo vožtuvą, laistymo įtaisus). Oro pūslė siurblio pagrinde. v Palaukite apie 60 sekundžių, kol iš siurblio savaime išeis oras (jei reikia, išjunkite ir įjunkite). Klaidos kodas 2 Užsikimšusi įsiurbimo anga. v Išvalykite įsiurbimo angą vandens srove. Užsikimšusi žarna. v Pašalinkite užsikimšimą žarnoje. Klaidos kodas 1 Užsiblokavęs rotorius. v Išvalykite pagrindą ir rotorių. Klaidos kodas 2 Paleidimo į eksploataciją metu vandens lygis žemiau mažiausio vandens lygio. v Panardinkite siurblį giliau. Klaidos kodas 3 Nešvarus jutiklis. v Nuvalykite jutiklį. Klaidos kodas 4 Viršytas laikas. v Įstatykite siurblį į vandenį nepasi- baigus atgaliniam laiko skaičiavimui. Siurblys neįsijungia arba staiga sustoja eksploatavimo metu Dėl perkaitimo terminės apsaugos jungiklis išjungė siurblį. v Išvalykite įsiurbimo angą. Atkreipkite dėmesį į maksimalią skysčio temperatūrą (35 °C). Siurblys be elektros srovės. v Patikrinkite saugiklius ir elektros kištukines jungtis. Suveikė skirtuminės srovės įtaisas (RCD) (srovės nuotėkis). v Atjunkite siurblį nuo maiti nimo tinklo ir kreipkitės įGARDENA servisą. Siurblys veikia, tačiau skysčio srautas staiga pradeda mažėti Užsikimšusi įsiurbimo anga. v Išvalykite įsiurbimo angą vandens srove. Užsikimšusi žarna. v Pašalinkite užsikimšimą žarnoje. Siurblys pradeda veikti ir sustoja keletą kartų iš eilės Iš žarnos atgal tekantis vanduo. v Pasirinkite kitą aukštesnį įsijungimo tašką ir įmontuokite atbulinės tėkmės vožtuvą. Siurblys nepradeda veikti, kai jutiklio laukas

aktyvuotas Per trumpą laiką jutiklio laukas

buvo aktyvuotas keletą kartų ir siurblys dabar yra pertraukoje. v Palaukite, kol pertrauka baigsis. Pasirinkite kitą aukštesnį įsijungimo tašką ir įmontuokite atbulinės tėkmės vožtuvą. PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tiktai GARDENA serviso centrai bei specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

5. Kruopščiai išvalykite sandarinimo paviršius, kad išveng-

6. Atvirkštine eilės tvarka vėl surinkite pagrindą

Sugadintą tarpinę reikia pakeisti. Saugumo sumetimais sugadintą rotorių gali keisti tiktai GARDENA servisas.

9034-20.960.02.indb 221 22.01.21 11:068. PRIEDAI GARDENA Plokščiosios žarnos rinkinys 10m 38mm (1/2") žarna su žarnos gnybtu. gaminys 5005 GARDENA Žarnos spaustuvas 25 mm (1") žarnoms su jungiamąja įmova. gaminys 7193 GARDENA Žarnos spaustuvas 32 mm (1 1/4") žarnoms su jungiamąja įmova. gaminys 7194 GARDENA Žarnos spaustuvas 38 mm (1 1/2") žarnoms su jungiamąja įmova. gaminys 7195 GARDENA Žarnos spaustuvas 51 mm (2") žarnoms su jungiamąja įmova. gaminys 7196 GARDENA Jsiurblio ungimo rinkinys 19 mm (3/4") žarnoms su GARDENA jungčių sistema. gaminys 1752

7. TECHNINIAI DUOMENYS

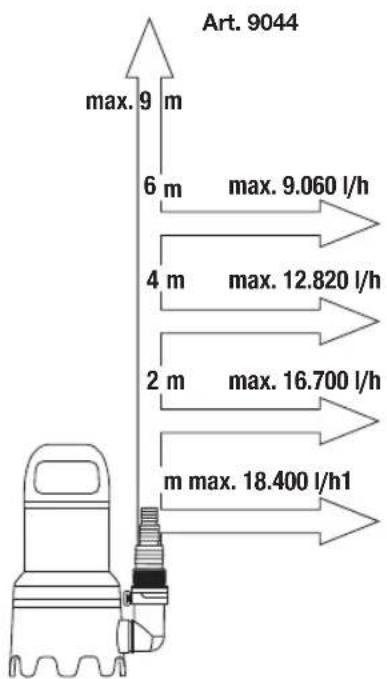

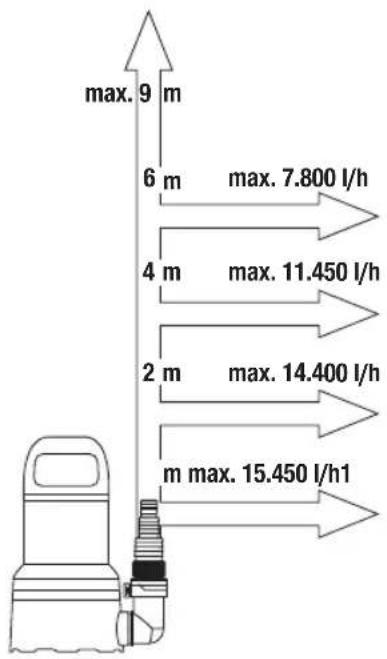

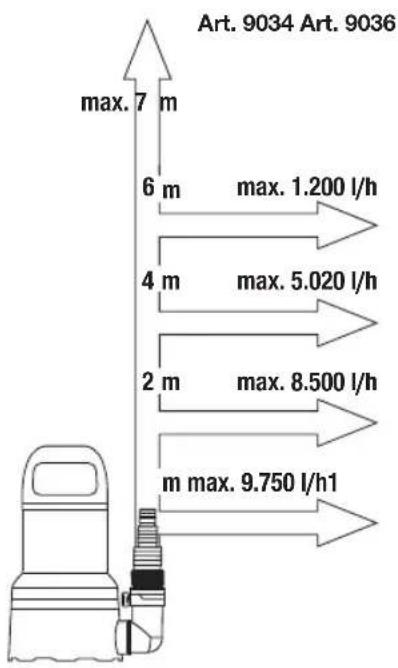

Panardinamas siurblys Vienetas Vertė (gaminys 9034) Vertė (gaminys 9036) Vertė (gaminys 9044) Vardinė galia W 450 750 750 Tinklo įtampa V (AC) 230 230 230 Tinklo dažnis Hz 50 50 50 Maksimalus našumas l/h 11.000 17.000 20.000 Maksimalus slėgis / maksimalus kėlimo aukštis bar /

0,7 / 7,0 0,9 / 9,0 0,9 / 9,0 Maksimalus panardinimo gylis m 7 7 7 Min. / maks. įsijungimo aukštis mm 5 / 207 5 / 207 42 / 242 Min. / maks. išsijungimo aukštis mm 1 / 170 1 / 170 35 / 205 Likusio vandens aukštis mm 1 1 35 Purvinas vanduo, kurio maks. grūdelių skersmuo (* Negilus siurbimas) mm 1* / 5 1* / 5 35 Mažiausias vandens lygis paleidžiant (apie) mm 5 5 42 Maitinimo kabelis m

(H07RN-F) Svoris be kabelio (apie) kg 4,0 4,7 5,0 Vandens išleidimo angos sujungimo sriegis colis G 1 1/2" G 1 1/2" G 1 1/2" Galimi prijungimai colis 1" / 1 1/4" / 1 1/2" / G 1" 1 1/4" / 1 1/2" / 2" 1 1/4" / 1 1/2" / 2" Maksimali skysčio temperatūra °C 35 35 35 Pastaba: įsijungimo ir išsijungimo aukščiai bei mažiausias vandens lygis pradėjus eksploatuoti buvo nustatyti be aukščių skirtumų, kuriuos reikia įveikti. Kėlimo aukščiams esant maždaug nuo 1 m, įsiurbimo laikai iš dalies tampa iki 1 minutės ilgesni arba mažiausi vandens lygiai iki + 5 cm aukštesni.

• Kai kojelės atlenktos į vidų, visos reikšmės yra didesnės 4 mm.

9034-20.960.02.indb 222 22.01.21 11:069. SERVISAS / GARANTIJA Servisas: Prašome kreiptis adresu, esančiu kitoje pusėje. Garantijos dokumentas: Jei atsitiks kas nors, kas numatyta garantiniame pareiš- kime, paslaugos teikėjas paslaugą teiks nemokamai. GARDENA Manufacturing GmbH visiems originaliems nau- jiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo pirkimo dienos pas prekybininką, jei gaminiai buvo naudojami tiktai asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamy- bos klaidų. Garan tija bus vykdoma suteikiant dirbantį pakaitinį produktą arba pataisant sugedusį mums nemoka- mai atsiųstą produktą; pasiliekame sau teisę, kurią iš šių parinkčių pasi rinkti. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.

• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.

• Eksploatavimui buvo naudojamos tiktai originalios GARDENA atsarginės ir susidėvinčios dalys.

• Pateikiamas pirkimo dokumentas. Įprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trape- cinių ir krumpliuotų diržų, rotorių, oro filtrų, žvakių) susidė- vėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvarto- jimo dalims garantija netaikoma. Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pre- tenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybinin- kui / pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį. Gamintojo garantijai taikoma Vokietijos Federacinės Respublikos teisė. Garantiniu atveju prašom atsiųsti sugedusį gaminį su pir- kimo dokumento kopija ir gedimo aprašymu apmokėjus siuntimo išlaidas GARDENA servisui adresu. Susidėvinčios dalys: Rotorius yra susidėvinti dalis, todėl jam garantija netaikoma.
