Бренд	GARDENA
Модель	20000 Aquasensor (арт. 9044)
Тип продукта	Погружной дренажный насос для грязной воды
Номинальная мощность	750 Вт
Напряжение сети / Частота	230 В перем. тока / 50 Гц
Макс. расход	20 000 л/ч
Макс. напор	9 м (0,9 бар)
Макс. глубина погружения	7 м
Макс. диаметр частиц	35 мм
Макс. температура жидкости	35 °C
Кабель питания	10 м (H07RN-F)
Вес (без кабеля)	5,0 кг
Выходной патрубок	G 1 1/2" (с резьбой)
Возможности подключения	1 1/4" / 1 1/2" / 2" или система GARDENA
Режимы работы	Автоматический (датчик), ручной, ручной с ограничением по времени
Уровень включения мин./макс.	42 мм / 242 мм
Уровень выключения мин./макс.	35 мм / 205 мм
Остаточный уровень воды (плоское всасывание)	35 мм (ножки открыты)
Безопасность	УЗО (30 мА), тепловая защита, защита от остановки (для кардиостимуляторов)
Обслуживание и очистка	Очищать ножку с присоской и рабочее колесо после использования; промывать теплой водой, если вода грязная или хлорированная
Износные детали	Рабочее колесо (замена через сервис GARDENA)
Гарантия	2 года (частное использование)

Часто задаваемые вопросы - 20000 Aquasensor GARDENA

Какую воду может перекачивать Gardena 20000 Aquasensor?

Этот насос предназначен для грязной воды с частицами до 35 мм. Он не подходит для соленой воды, легковоспламеняющихся жидкостей или пищевых продуктов.

Как настроить уровни включения и выключения?

Извлеките насос из воды и дайте датчику высохнуть. Нажмите на сенсорную область до двойного мигания. Затем выберите верхнюю область для включения и нижнюю для выключения. Подтверждение происходит через 3 секунды.

Насос не запускается, что делать?

Сначала проверьте электропитание и УЗО. Если появился код ошибки 1, рабочее колесо заблокировано: очистите ножку с присоской. Если код 2, забито всасывающее отверстие. При перегреве дождитесь охлаждения.

Как очистить насос после использования?

Отключите насос. Снимите ножку с присоской, открутив 4 винта. Промойте рабочее колесо и ножку чистой водой. Соберите обратно, проверив герметичность уплотнений. Не используйте химические средства или мойку высокого давления.

Какова максимальная глубина погружения?

Максимальная глубина погружения составляет 7 метров. Соблюдайте минимальную глубину погружения (42 мм в автоматическом режиме), чтобы избежать работы на сухую.

Могу ли я использовать насос в ручном режиме?

Да, нажмите и удерживайте поля S6 и S9 до двойного мигания. Насос будет работать непрерывно до отключения. Для режима с ограничением до 10 минут используйте S7 и S8.

Что означает мигание светодиодов?

После подключения все 9 светодиодов загораются последовательно: это инициализация датчика. В автоматическом режиме они отображают уровень воды. Двойное мигание подтверждает ввод. В случае ошибки мигающий код (1–4) указывает на проблему.

Можно ли использовать насос в бассейне?

Да, для откачки хлорированной воды или воды с моющими средствами. Но никогда не используйте насос, когда в воде находятся люди. Всегда отключайте вилку перед контактом с водой.

Какие аксессуары рекомендуются?

Совместимы хомуты GARDENA (арт. 7193–7196), комплект плоского шланга 10 м (арт. 5005) и соединительный набор для шлангов 19 мм (арт. 1752).

Как хранить насос зимой?

Отключите насос, слейте воду, перевернув его вверх дном, очистите и храните в сухом, закрытом и защищенном от мороза месте. Утилизируйте остатки в соответствии с местным законодательством.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 20000 Aquasensor GARDENA

RU Инструкция по эксплуатации

Погружной насос для чистой воды /

Погружной насос для грязной воды

Потопяема помпа за чиста вода /

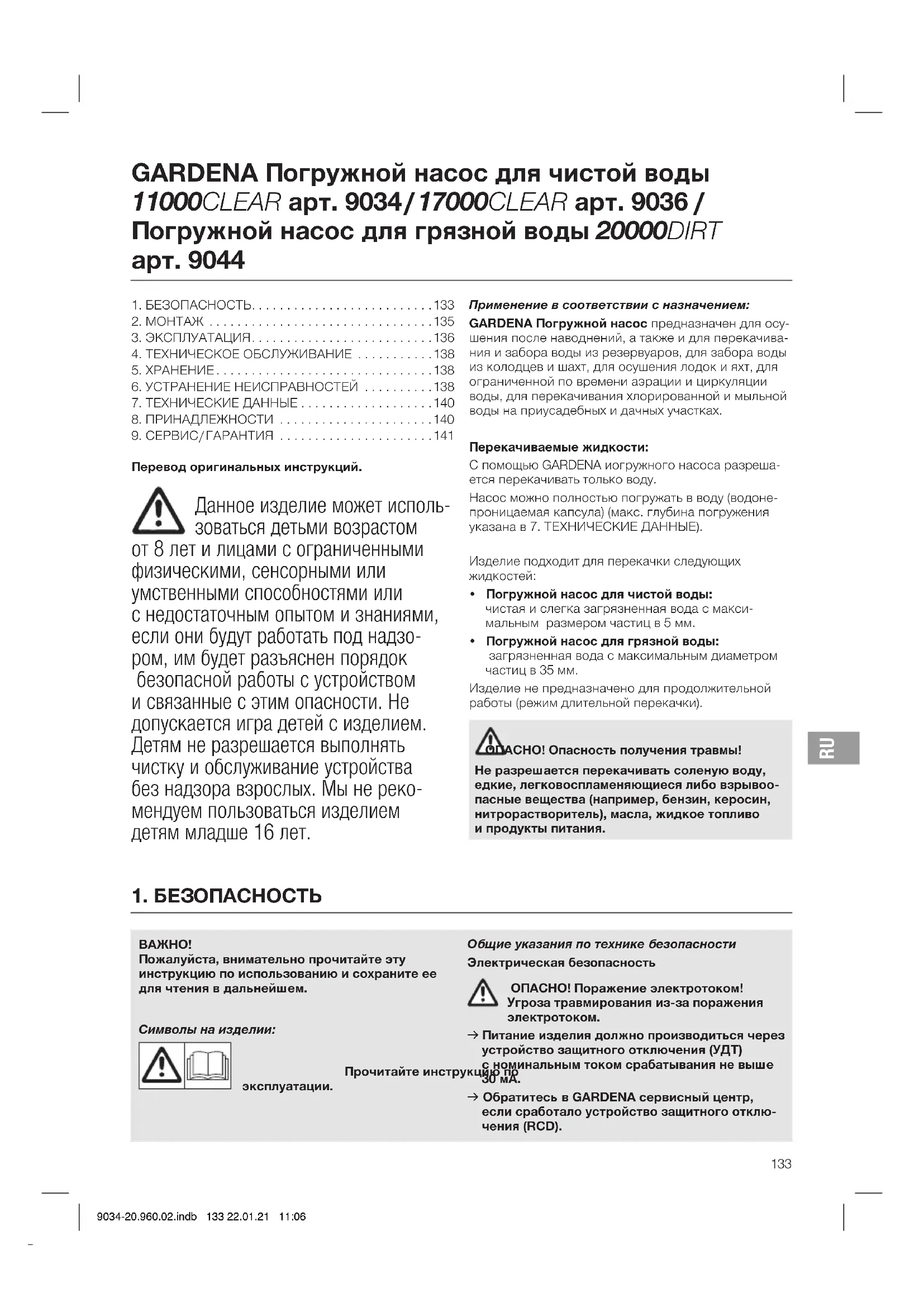

GARDENA Погружной насос для чистой воды 11000CLEAR арт. 9034/17000CLEAR арт. 9036 / Погружной насос для грязной воды 20000DIRT арт. 9044

1. БЕЗОПАСНОСТЬ.....133
2. МОНТАЖ 135
3. ЭКСПЛУАТАЦИЯ.....136
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ .....138
5. ХРАНЕНИЕ....138
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .....138
7. ТЕХНИЧЕСКИЕ ДАННЫЕ ..... 140
8. ПРИНАДЛЕЖНОСТИ ..... 140
9. СЕРВИС/ГАРАНТИЯ .....141

Перевод оригинальных инструкций.

Данное изделие может использоваться детьми возрастом от 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями, если они будут работать под надзором, им будет разъяснен порядок безопасной работы с устройством и связанные с этим опасности. Не допускается игра детей с изделием. Детям не разрешается выполнять чистку и обслуживание устройства без надзора взрослых. Мы не рекомендуем пользоваться изделием детям младше 16 лет.

Применение в соответствии с назначением:

GARDENA Погружной насос предназначен для осушения после наводнений, а также и для перекачивания и забора воды из резервуаров, для забора воды из колодцев и шахт, для осушения лодок и яхт, для ограниченной по времени аэрации и циркуляции воды, для перекачивания хлорированной и мыльной воды на приусадебных и дачных участках.

Перекачиваемые жидкости:

С помощью GARDENA иогружного насоса разрешается перекачивать только воду.

Насос можно полностью погружать в воду (водонепроницаемая капсула) (макс. глубина погружения указана в 7. ТЕХНИЧЕСКИЕ ДАННЫЕ).

Изделие подходит для перекачки следующих жидкостей:

• Погружной насос для чистой воды: чистая и слегка загрязненная вода с максимальным размером частиц в 5 мм.
• Погружной насос для грязной воды: загрязненная вода с максимальным диаметром частиц в 35 мм.

Изделие не предназначено для продолжительной работы (режим длительной перекачки).

АСНО! Опасность получения травмы!

Не разрешается перекачивать соленую воду, едкие, легковоспламеняющиеся либо взрывоопасные вещества (например, бензин, керосин, нитрорастворитель), масла, жидкое топливо и продукты питания.

1. БЕЗОПАСНОСТЬ

ВАЖНО!

Пожалуйста, внимательно прочитайте эту инструкцию по использованию и сохраните ее для чтения в дальнейшем.

Символы на изделии:

эксплуатации.

Общие указания по технике безопасности

Электрическая безопасность

ОПАСНО! Поражение электротоком! Угроза травмирования из-за поражения электротоком.

→ Питание изделия должно производиться через устройство защитного отключения (УДТ)
с номинальным током срабатывания не выше кцию по 30 мА.

→ Обратитесь в GARDENA сервисный центр, если сработало устройство защитного отключения (RCD).

ОПАСНО! Угроза травмирования! Угроза травмирования из-за поражения электротоком.

→ Отсоединяйте изделие от сети, прежде чем выполнять работы по техническому обслуживанию или замене деталей. При этом розетка должна находиться в поле зрения.

Безопасность эксплуатации

Температура воды не должна превышать 35 °C.

Не разрешается пользоваться насосом, если кто-либо стоит в воде.

Загрязнение жидкости могло возникнуть из-за проливасмазочных материалов.

Не подпускайте посторонних к воде.

Эксплуатируйте насос только с угловым штуцером.

Конец шланга должен располагаться ниже максимальной высоты нагнетания.

Защитный выключатель

Защитный термовыключатель:

В случае перегрузки насос выключается с помощью встроенной системы термозащиты мотора. После достаточного охлаждения мотора насос снова готов к работе.

Автоматическое удаление воздуха

Данный насос оснащен воздуховыпускным клапаном для удаления воздушной прослойки, которая может образоваться в насосе. По функциональным причинам сбоку на корпусе может протекать небольшое количество воды.

Дополнительные указания по технике безопасности

Электрическая безопасность

ОПАСНО! Остановка сердца!

Это изделие создает во время работы электромагнитное поле. В определенных обстоятельствах это поле может повлиять на функционирование активных или пассивных медицинских имплантатов. Во избежание опасности возникновения ситуаций, которые могут привести к тяжелым или смертельным травмам, лица, пользующиеся медицинскими имплантатами, перед использованием этого изделия должны проконсультироваться со своим врачом и изготовителем имплантата.

Кабель

При использовании удлинительных кабелей сечения проводов должны удовлетворять данным из следующей таблицы:

Напряжение Длина кабеля Поперечное

		сечение
230 – 240 В/50 Гц	До 20 м	1,5 мм ^2
230 – 240 В/50 Гц	20 – 50 м	2,5 мм ^2

ОПАСНО! Поражение электротоком!

При обрезанном штекере через сетевой кабель в зону действия тока может проникнуть влага и вызвать короткое замыкание.

→ Ни в коем случае не отрезать сетевой штекер (напр., для провода через стену).

→ При отключении из розетки не тяните за кабель, а беритесь за корпус штекера.

→ В случае повреждения сетевого шнура этого устройства необходимо, во избежание возможных угроз, заменить его у изготовителя, в его сервисной службе, либо у специалиста соответствующей квалификации.

Штепсельные соединения электрокабелей должны иметь брызгозащищенное исполнение.

Штепсельные соединения электрокабелей располагайте в сухих, защищенных от затопления местах.

Предохраняйте вилку штепсельного соединения и кабель подключения к электросети от высокой температуры, нефтепродуктов и острых кромок.

Следите за напряжением электросети. Данные, обозначенные на информационной табличке насоса, должны соответствовать параметрам электросети.

При нахождении в плавательном бассейне или при контакте с водной поверхностью следует обязательно выключить насос из розетки.

Кабель подключения к электросети не может использоваться для подвешивания или транспортировки насоса.

Для погружения, подъема или закрепления насоса необходимо использовать крепежный трос.

Регулярно проверяйте состояние кабеля подключения.

Каждый раз перед использованием насоса производите его наружный осмотр, на предмет отсутствия повреждений (особенно у кабеля подключения к электросети и вилки штепсельного соединения).

Неисправный насос использоваться не должен. При обнаружении повреждений проверяйте насос только в сервисном центре GARDENA.

Инструкция по монтажу: Снова затяните все винты от руки.

Перед использованием после технического обслуживания убедитесь, что все детали привинчены.

При использовании наших насосов с генератором необходимо указания изготовителя генератора.

Личная безопасность

ОПАСНО! Опасность задохнуться!

Мелкие детали могут быть легко проглочены. Из-за полиэтиленового пакета для маленьких детей существует опасность задохнуться. Во время монтажа не подписайте близко маленьких детей.

Соблюдайте минимальный уровень воды в соответствии с характеристиками насоса.

Не позволяйте насосу работать дольше 10 минут при запертой стороне нагнетания.

Песок и другие абразивные вещества ведут к ускоренному износу и снижению производительности насоса.

Производить манипуляции с сенсорными поверхностями можно только вне воды.

Запрещается стягивать шланг во время работы.

Дайте насосу остыть, прежде чем приступить к устранению неисправ ностей.

2. МОНТАЖ

ОПАСНО! Опасность получения травмы! Опасность получения травм при непред- намеренном запуске изделия.

→ Перед монтажом изделия отсоедините его от электропитания.

Возможности подключения присоединительного ниппеля [Рис. А1]:

Шланг можно подключить с помощью присоединительного ниппеля ④ для разных диаметров шлангов или GARDENA соединительной системы.

Большой диаметр шланга	Отделить ниппель по 1[Рис. А2]
GARDENA соединительная система/Арт. 9036/9044:средний диаметр шланга	Отделить ниппель по 2[Рис. А3]

Маленький диаметр шланга Не отделять ниппель [Рис. А4]

При использовании шланга с наибольшим диаметром насос будет работать с максимальной производительностью.

Насос Арт. 9034 Арт. 9036
		Арт. 9044
Маленький диаметршланга	25 мм (1")	32 мм (1 1/4")
Арт. GARDENA Шланговый хомут	Арт. 7193	Арт. 7194
Средний диаметр шланга	GARDENA соедини-тельная система G 1"	38 мм (1 1/2")
Арт. GARDENA Шланговый хомут	32 мм (1 1/4") *Арт. 7194	Арт. 7195
Большой диаметр шланга	38 мм (1 1/2")	51 мм (2")
Арт. GARDENA Шланговый хомут	Арт. 7195	Арт. 7196

При использовании 38 мм (1 1/2") шланга мы рекомендуем GARDENA набор с плоским шлангом арт. 5005 с 10 м шлангом и хомутом.

* Для арт. 9034 поставляется дополнительный присоединительный ниппель ④ для 1 1/4" шлангов

Подключение шланга при помощи присоединительного ниппеля:

1. Для шланга большого диаметра отрезать присоединительный ниппель ④ по линии ④.

2. Только для арт. 9036/9044: для шланга среднего диаметра отрезать присоединительный ниппель ④ по линии (b).

3. Надеть шланг на присоединительный ниппель ④.
4. Зафиксировать шланг на присоединительном ниппеле④, например, при помощи GARDENA хомута.

Подключение шланга при помощи GARDENA соединительнойсистемы:

Для 17000CLEAR/20000DIRT (арт. 9036/9044) шланг не может быть подключен к GARDENA соединительной системе при помощи присоединительного ниппеля ④.

При помощи системы вставок фирмы GARDENA можно присоединять шланги 19 мм (3/4") / 15 мм (5/8") и 13 мм (1/2").

Не рекомендуется использовать шланги диаметром менее 25 мм (1"), иначе может значительно снизиться производительность насоса.

Диаметр шланга Подключение к насосу

13 мм (1/2") Набор для подключенияк насосу GARDENA	Арт. 1750
15 мм (5/8") Набор для подключенияк насосу GARDENA	Арт. 1750
19 мм (3/4") Набор для подключенияк насосу GARDENA	Арт. 1752

1. Отрезать присоединительный ниппель ④ по линии ⑥.

2. Подключить шланг посредством соответствующей GARDENA соединительной системы к присоединительному ниппелю④.

Установка патрубка насоса [Рис. А5]:

ОПАСНО! Опасность получения травмы! Резаные раны от крыльчатки.

→ Эксплуатируйте насос только с угловым штуцером.

Шланг легко присоединяется и отсоединяется при помощи фиксаторов ② на угловом штуцере ①.

В арт. 9034/9036 в поставку входит обратный клапан, который предотвращает обратный ток воды по шлангу. Макс. высота подачи достигается только без обратного клапана.

Если ожидается лишь незначительный объем рециркуляции, например, в случае ровно уложенного

шланга, мы рекомендуем отказаться от клапана из-за лучшей производительности подачи и всасывания.

1. Только для арт. 9034 / 9036: вставить обратный клапан Ⓤ в насос. Обратить внимание на направление установки.
2. По часовой стрелке вкрутить до упора угловой штуцер① в насос. (Если шланг должен быть проложен горизонтально, угловой штуцер① необ-

ходимо выкрутить на пол-оборота. При использовании обратного клапана потребуется повышенное усилие.)

1. Вкрутить соединительный элемент ③ в присоединительный ниппель ④.
2. Вдавать присоединительный ниппель ④ шланга до упора в угловой штуцер ①, чтобы было слышно и видно, что он защелкнулся. Шланг надежно подсоединен к насосу.

3. ЭКСПЛУАТАЦИЯ

ОПАСНО! Опасность получения травмы! Опасность получения травм при непред- намеренном запуске изделия.

→ Перед подключением, настройкой или транспортировкой изделия отсоедините его от электропитания.

Водяные насосы:

Если насос нельзя опустить при помощи ручки, насос должен быть опущен при помощи троса. Закрепить трос, протянув его через предназначенные для этого проушины и завязать. Минимальная глубина погружения при вводе в эксплуатацию см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ.

Насос необходимо устанавливать так, чтобы впускные отверстия на основании насоса не блокировались полностью или частично.

В прудах насос следует устанавливать, например, на кирпич.

При уровне воды близком к минимальному уровню при вводе в действие, процесс перекачивания может занять больше времени.

1. Погрузить насос.
2. Соедините насос с электропитанием. Внимание! Насос немедленно запускается. Датчик будет инициализирован, и это отобразится как «бегущие огни».

Автоматический режим работы [Рис. О1]:

При автоматическом режиме работы насос автоматически включается при достижении высоты включения, и автоматически отключается, если уровень воды достиг высоты отключения.

Высота включения/отключения сенсорных поверхностей:

У датчика имеется девять сенсорных поверхностей (с Ⓤ1 до Ⓤ9 снизу вверх), которые находятся справа от светодиодов.

Высота сенсорных поверхностей около 1 см (между сенсорными поверхностями не распознается палец или изменения уровня воды).

Сенсорная поверхность	S1	S2	S3	S4	S5	S6	S7	S8	S9
Арт. 9034/9036Высота переключения [мм]	5	19 34	53 7	77 105	136	170	207
Арт. 9044Высота переключения [мм]	42	54 69	88 1	12 140	171	205	242

Арт. 9034/9036: При сложенных вовнутрь ножках каждое из значений больше на 4 мм.

После подключения насоса к электросети засветятся друг за другом 9 светодиодов.

Согласно заводским настройкам насос запускается в автоматическом режиме с высотой включения – сенсорная поверхность ^58 и высотой отключения – сенсорная поверхность ^54 .

Настройка высоты включения/отключения [Рис. 01]:

Настраивать сенсорные поверхности можно только вне воды.

Когда насос вынут из воды, для программирования датчика необходимо его высушить.

Верхняя сенсорная поверхность всегда определяет высоту включения, нижняя сенсорная поверхность – высоту отключения.

1. Нажимать на сенсорную поверхность так долго, пока все светодиоды не мигнут дважды кратко, тем самым подтвердив ввод.
2. Нажать и удерживать сенсорную поверхность ⑤, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод. На короткое время отобразятся актуальные значения высоты включения и отключения. После этого засветятся все сенсорные поверхности.
3. Нажать требуемую верхнюю сенсорную поверхность для установки высоты включения. Светодиод выбранной сенсорной поверхности погаснет.
4. Нажать требуемую нижнюю сенсорную поверхность для установки высоты отключения. Светодиод выбранной сенсорной поверхности погаснет. Через 3 секунды значения заданной

высоты включения и отключения будут приняты и отображены.

Автоматическое всасывание чистой воды для очень низкого уровня воды:

Сенсорная поверхность Ⓟ1 может быть одновременно выбрана в качестве пункта включения и отключения.

Если сенсорная поверхность ^③ после запуска насоса в течение 10 минут распознает еще воду, насос отключится, чтобы исключить повреждения из-за работы всухую.

Несмотря на это, насос запустится, если сенсорная поверхность ⑧2 распознает воду. В данном случае, для обеспечения точного распознавания уровня воды датчик должен быть очищен.

Если сенсорная поверхность Ⓢ активируется несколько раз в течение короткого времени обратным потоком воды из шланга, то возникает пауза в 10 минут.

Когда уровень воды достигает сенсорной поверхности ⑤2, насос автоматически включается даже во время 10-минутной паузы. Если это случается регулярно, выберите в качестве точки включения следующую сенсорную поверхность.

Для обеспечения быстрого всасывания насос ненадолго отключается для удаления воздуха на сенсорной поверхности Ⓜ – сенсорной поверхности Ⓝ. После 20 секунд работы насос выключается один раз примерно на 2 секунды, а затем снова включается.

Отображение высоты включения и отключения:

→ Нажать и удерживать сенсорную поверхность ^80 , пока все светодиоды не мигнут дважды, тем самым подтвердив ввод. Будут отображены актуальные значения высоты включения и отключения.

Отключить слежение за уровнем воды:

В автоматическом режиме работы светодиоды отслеживают уровень воды. Это можно отключить.

→ Нажать и удерживать во время инициализации сенсорную поверхность ^58 , пока все светодиоды не мигнут дважды, тем самым подтвердив ввод (см. Откачивание воды).

Чтобы снова включить отслеживание уровня воды, нажать и удерживать во время инициализации сенсорную поверхность Ⓚ, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод.

Демонстрационный режим:

В целях презентации насос можно перевести в демонстрационный режим. В этом режиме светодиоды моделируют функции насоса посредством определенной последовательности мигания, а сенсорные поверхности реагируют на касание.

→ Нажать и удерживать сенсорные поверхности ⑤5 и ③8 во время инициализации при подключении или во время самопроверки после подключения, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод.

Чтобы снова отключить демонстрационный режим, нажать и удерживать сенсорные поверхности ⑤ и ⑥ во время инициализации при подключении или во время самопроверки после подключения, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод.

Ручной режим [Рис. 01]:

В ручном режиме насос работает так долго, пока он не будет отключен от электросети. Данный режим особенно подходит для неглубокой откачки.

В ручном режиме сенсорные поверхности отключены. Насос работает так долго, пока он не будет отключен от электросети или не будет выбран другой режим работы.

→ Нажать и удерживать 2 сенсорные поверхности ③④ и ⑤, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод. Все светодиоды светятся и в течение 5 секунд гаснут один за другим. Насос запускается.

Во время этих 5 секунд насос необходимо погрузить в воду. Запуск осуществится только тогда, когда насос распознает воду. Если этого не произойдет, обратный отсчет времени будет повторен до трех раз.

Если требуется больше времени, чтобы поместить насос в воду, необходимо отключить насос от электропитания. Обратный отсчет времени продолжится после подключения к электропитанию.

Ручной режим остается активным также и после отключения подачи тока.

Чтобы завершить ручной режим, отсоединить насос от электросети и вытащить его из воды. Подключить снова насос к электропитанию, нажать и удерживать нажатой сенсорную поверхность ③9, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод. Теперь насос снова находится в автоматическом режиме.

Эксплуатация в ручном режиме только под над- зором.

Ручной режим, ограниченный по времени:

В ограниченном по времени ручном режиме сенсорные поверхности будут отключены на 10 минут. Насос будет работать в течение 10 минут, а затем автоматически отключится.

→ Нажать и удерживать 2 сенсорные поверхности Ⓢ️ и Ⓤ️, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод. Все светодиоды светятся и в течение 10 секунд гаснут один за другим. Насос запускается.

Через 10 минут насос снова автоматически перейдет в автоматический режим работы.

После отключения подачи электропитания, насос снова автоматически перейдет в автоматический режим работы.

Для того, чтобы снова включить автоматический режим, необходимо снова нажать и удерживать одновременно 2 сенсорные поверхности Ⓟ7 и Ⓟ8, пока все светодиоды не мигнут дважды, тем самым подтвердив ввод.

Неглубокая откачка/обычный режим (только для погружных насосов для чистой воды) [Рис. 02]:

Обычный режим работы:

Рекомендуемый режим работы при максимальной производительности насоса и зернистости до 5 мм, особенно в автоматическом режиме.

→ Сложить 3 складные ножки Ⓕ вовнутрь.

Неглубокая откачка:

Остаточный уровень воды в 1 мм достигается только при неглубокой откачке в ручном режиме. Учтите, что в этом режиме производительность подачи и всасывания снижается.

→ Откинуть 3 складные ножки Ⓕ наружу.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОПАСНО! Опасность получения травмы! Опасность получения травм при непред- намеренном запуске изделия.

→ Перед техническим обслуживанием изделия отсоедините его от электропитания.

→ Не производите чистку с помощью химикатов, в том числе бензина или растворителей. Некоторые вещества могут разрушить важные пластмассовые детали.

→ Очистить поверхность насоса при помощи влажной ткани.

Чистка насоса:

ОПАСНО! Опасность получения травмы! Опасность травмирования и риск повреждения изделия.

→ Не разрешается очищать изделие под струей воды (в особенности под высоким давлением).

Промывка насоса:

После перекачивания хлорированной, мыльной или сильно загрязненной воды насос необходимо промыть.

1. Перекачивайте теплую воду (макс. 35 °C) возм. с добавкой мягкого чистящего средства (например, моющего средства), пока перекачиваемая вода не станет прозрачной.

2. Утилизируйте остатки в соответствии с требованиями закона о ликвидации отходов.

5. ХРАНЕНИЕ

Вывод из эксплуатации:

Насос не защищен от мороза!

Изделие необходимо хранить в недоступном для детей месте.

1. Отсоедините насос от электропитания.
2. Переворачивайте насос пока из него не вытечет вся вода.
3. Очистите насос (см. 4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).
4. Храните насос в сухом, закрытом и отапливаемом месте.

Утилизация:

(согласно Директивы 2012/19/EC)

Не допускается выбрасывать изделие с обычным бытовым мусором. Его необходимо утилизировать в соответствии с действующими местными предписаниями по защите окружающей среды.

ВАЖНО!

→ Утилизируйте изделие через местный пункт приемки вторсырья.

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОПАСНО! Опасность получения травмы! Опасность получения травм при непред- намеренном запуске изделия.

→ Отсоедините изделие от сети, прежде чем приступить к устранению неисправностей.

Очистка основания насоса и крыльчатки [Рис. Т1]:

1. Только для арт. 9044: Выкрутить 5 винтов с кре- стообразным шлицем ⑨ и снять крышку ⑩.
2. Вывинтите 4 винта с крестовым шлицем ⑥.

3. Снимите основание насоса ⑦ с насоса.

4. Очистите основание насоса ⑦ и крыльчатку ⑧ (эти виды обслуживания не приводят к потере гарантии).

5. Во избежание повреждений и негерметичности необходимо тщательно очистить поверхность уплотнителей.

6. Собрать основание насоса ⑦, выполнив действия в обратном порядке.

Поврежденный уплотнитель должен быть заменен.

По соображениям безопасности поврежденную крыльчатку разрешается заменять только в GARDENA сервисном центре.

Проблема Возможная причина Устранение

Насос работает, но не перекачиваетводу	Низкий уровень воды и заполненный шланг со встроенным обратным клапаном.	→ Снимите обратный клапан или опорожните шланг вручную.
	Нет свободного выходавоздуха, т. к. заперт нагне тательный трубопровод.(Распутайте возможно скрутившийся напорный шланг.)	→ Откройте напорную линию. (например, запорный вентиль, устройства для дозирования).
	Воздушная подушка во всасывающем основании.	→ Подождите ок. 60 секунд, пока насос самостоятельно не удалит воздух (при необходимости несколько раз включите и выключите его).
Код ошибки 2	Всасывающее отверстие забито.	→ Струей воды очистите всасывающее отверстие.
	Шланг забит.	→ Удалите засор из шланга.
Код ошибки 1	Крыльчатка заблокирована.	→ Очистите основание насоса и крыльчатку.
Код ошибки 2	Уровень воды при включении ниже минимального.	→ Погрузите насос глубже.
Код ошибки 3	Датчик загрязнен.	→ Очистить датчик.
Код ошибки 4	Превышено время.	→ Установить насос в воду во время обратного отсчета времени.
Насос не работает или неожиданно выключается в процессе работы	Защитный термовыключатель отключил насос из-за перегрева.	→ Очистите всасывающее отверстие. Учитывайте максимальную температуру среды (35 °C).
	Насос обесточен.	→ Проверьте предохранители и электрические штекерные соединения.
	Сработал выключатель дифференциального тока (дифференциальный ток).	→ Отсоедините насос от электропитания и обратитесь в GARDENA Сервисный центр.
Насос работает, но производительность внезапно снижается	Всасывающее отверстие забито.	→ Струей воды очистите всасывающее отверстие.
	Шланг забит.	→ Удалите засор из шланга.
Насос запускается и останавливается несколько раз подряд	Вода, вытекающая обратно из шланга.	→ Выберите следующую по высоте точку включения и используйте обратный клапан.
Насос не запускается при активации сенсорной поверхности ^51	Сенсорная поверхность ^52 активировалась несколько раз за короткое время и насос остановлен.	→ Выждите паузу. Выберите следующую по высоте точку включения и используйте обратный клапан.

УКАЗАНИЕ: в случае других неисправностей, пожалуйста, обращайтесь в свой GARDENA сервисный центр. Ремонт разрешается производить только в GARDENA сервисных центрах, а также у дилеров, авторизованных в GARDENA.

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

Погружной насос Ед.изм. Значение		(арт. 9034)	Значение (арт. 9036)	Значение (арт. 9044)
Номинальная мощность Вт 450 750 750
Напряжение В перем. 230 230 230
Частота сети Гц50 50 50
Макс. производительность л/ч 11.000 17.000 20.000
Макс. давление/	бар /	0,7 /	0,9 /	0,9 /
Макс. высота нагнетания	м	7,0	9,0	9,0
Макс. глубина погружения	м	7	7	7
Мин./макс. высота включения	мм	5 / 207	5 / 207	42 / 242
Мин./макс. высота выключения	мм	1 / 170	1 / 170	35 / 205
Остаточный уровень воды	мм	1	1	35
Загрязненная вода с максимальным размером частиц (* Неглубокая откачка)	мм	1* / 5	1* / 5	35
Минимальный уровень воды при включении (примерно)	мм	5	5	42
Кабель подключения	м	10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Вес без кабеля (примерно)	кг	4,0	4,7	5,0
Соединительная резьба на выпускномотверстии	дюймы	G 1 1/2" G 1 1/2" G 1 1/2"
Возможности подключения	дюймы	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Макс. температура перекачиваемой жидкости	°C 35	35 35

Указание: Высоты включения/отключения, а также минимальный уровень воды при вводе в эксплуатацию были определены без преодоления каких-либо перепадов высот. При высоте подачи около 1 м и более получается увеличение времени всасывания до 1 минуты или повышение минимального уровня воды до +5 см.
* При сложенных вовнутрь ножках каждое из значений больше на 4 мм.

1. ПРИНАДЛЕЖНОСТИ

Набор с плоскимшлангом GARDENA	10 м 38 мм (1/2")-шланг с фиксатором для шланга.	арт. 5005
Шланговый хомут GARDENA	Для шлангов 25 мм (1") через ниппель для подключения.	арт. 7193
Шланговый хомут GARDENA	Для шлангов 32 мм (1 1/4") через ниппель для подключения.	арт. 7194
Шланговый хомут GARDENA	Для шлангов 38 mm (1 1/2") через ниппель для подключения.	арт. 7195
Шланговый хомут GARDENA	Для шлангов 51 мм (2") через ниппель для подключения.	арт. 7196
Набор адаптеров к насосу GARDENA	Для шлангов 19 мм (3/4") при использовании системы вставок GARDENA.	арт. 1752
140

9. СЕРВИС/ГАРАНТИЯ

Сервис:

Пожалуйста, обратитесь по адресу, приведенному на обратной стороне.

Гарантийные обязательства:

В случае гарантийной рекламации с вас не взимается плата за предоставленные услуги.

GARDENA Manufacturing GmbH гарантирует надлежащую работу всех новых оригинальных изделий GARDENA в течение 2 лет с даты первой покупки у дилера при условии использования изделия исключительно для личных целей. Гарантия изготовителя не распространяется на изделия, приобретенные на вторичном рынке. Данная гарантия распространяется на все существенные недостатки изделия, которые доказательно связаны с ошибками в материалах или производстве. Гарантия подразумевает предоставление полностью функционирующего изделия на замену или ремонт неисправного изделия, отправленного нам бесплатно; мы оставляем за собой право выбирать один из двух вариантов по своему усмотрению. Данная услуга предоставляется при соблюдении следующих условий:

• Изделие использовалось по назначению в соответствии с рекомендациями в руководстве по эксплуатации.
• Ни покупатель, ни третье лицо не пытались вскрывать или ремонтировать изделие.
• При эксплуатации использовались только оригинальные запасные и изнашиваемые детали GARDENA.
• Предоставление товарного чека.

Из гарантии исключены нормальный износ деталей и компонентов (например, ножей, деталей крепления ножей, турбин, осветительных приборов, клиновых и зубчатых ремней, рабочих колес, свечей зажигания), изменения внешнего вида, а также изнашиваемые и расходные детали.

Данная гарантия изготовителя ограничивается заменой и ремонтом некондиционного товара на указанных выше условиях. Гарантия изготовителя не может быть основанием для выдвижения иных претензий, например, на возмещение ущерба. Данная гарантия изготовителя, естественно, не затрагивает законные и договорные гарантийные требования в отношении дилера/продавца.

Гарантия изготовителя регулируется правом Федеративной Республики Германия.

В гарантийном случае, пожалуйста, оплатите необходимые почтовые сборы и вышлите дефектное изделие вместе с копией товарного чека и описанием неисправностей по адресу сервисной службы GARDENA.

Изнашиваемые детали:

Крыльчатка является изнашиваемой деталью и поэтому исключена из гарантии.

Изнашиваемые детали:

На быстроизнашающиеся детали: крыльчатку насоса и фильтр гарантия не распространяется.

Инструкции производителя для Российской Федерации

Изготовитель: GARDENA Germany AB, PO Box 7454, S-103 92 Stockholm, Sweden Страна изготовления указана на товаре.

Официальный импортер на территорию России: ООО «Хускварна»,

141400, Московская область, г. Химки, ул. Ленинградская, владение 39, строение 6, помещение № ОВ02_04

Серийный номер: 2010A

20* 10 A
Год выпуска	месяц выпуска	1-й серии (индекс производства)

* Последние две цифры года выпуска 2020 (третий и четвертый знак).

Установка патрубка насоса [зобр. А5]:

НАБЕЗПЕКА!

1. ТЕХНИКА НА БЕЗОПАСНОСТ.....191
2. МОНТАЖ 193
3. ОБСЛУЖВАНЕ.....194
4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ ..... 195
5. СЪХРАНЕНИЕ ..... 196
6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ .....196
7. ТЕХНИЧЕСКИ ДАННИ .....197
8. АКСЕСОАРИ ..... 198
9. СЕРВИЗ/ГАРАНЦИЯ .....199

ОПАСНОСТ! Токов удар!

Автоматичен режим [фиг. 01]:

Демонстрационен режим:

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

Помпена характеристика

Fuqia e pompës

Pumba karakteristik

Тел.: [phone]

[e-mail]

Canada/USA

GARDENA Canada Ltd.

100 Summerlea Road
