| Марка | GARDENA |
| Модел | 20000 Aquasensor (реф. 9044) |
| Тип продукт | Потопяема помпа за отводняване на мръсна вода |
| Номинална мощност | 750 W |
| Мрежово напрежение / Честота | 230 V AC / 50 Hz |
| Максимален дебит | 20 000 l/h |
| Максимална височина на подаване | 9 m (0,9 bar) |
| Максимална дълбочина на потапяне | 7 m |
| Максимален диаметър на частиците | 35 mm |
| Максимална температура на течността | 35 °C |
| Захранващ кабел | 10 m (H07RN-F) |
| Тегло (без кабел) | 5,0 kg |
| Връзка за изход на вода | G 1 1/2" (с резба) |
| Възможности за свързване | 1 1/4" / 1 1/2" / 2" или система GARDENA |
| Режими на работа | Автоматичен (сензор), ръчен, ограничен във времето ръчен |
| Ниво на включване мин./макс. | 42 mm / 242 mm |
| Ниво на изключване мин./макс. | 35 mm / 205 mm |
| Остатъчна височина на водата (плоско засмукване) | 35 mm (отворени крачета) |
| Безопасност | Дефектнотоков прекъсвач (30 mA), термична защита, защита за кардиостимулатори (импланти) |
| Поддръжка и почистване | Почистете вендузата и работното колело след употреба; изплакнете с хладка вода, ако водата е мръсна или хлорирана |
| Консумативи | Работно колело (смяна от сервиз GARDENA) |
| Гаранция | 2 години (частно ползване) |
Често задавани въпроси - 20000 Aquasensor GARDENA
Въпроси на потребители за 20000 Aquasensor GARDENA
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Водна помпа в PDF формат безплатно! Намерете ръководството си 20000 Aquasensor - GARDENA и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. 20000 Aquasensor на марката GARDENA.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 20000 Aquasensor GARDENA
Потопяема помпа за мръсна вода
SQ Manual përdorimi

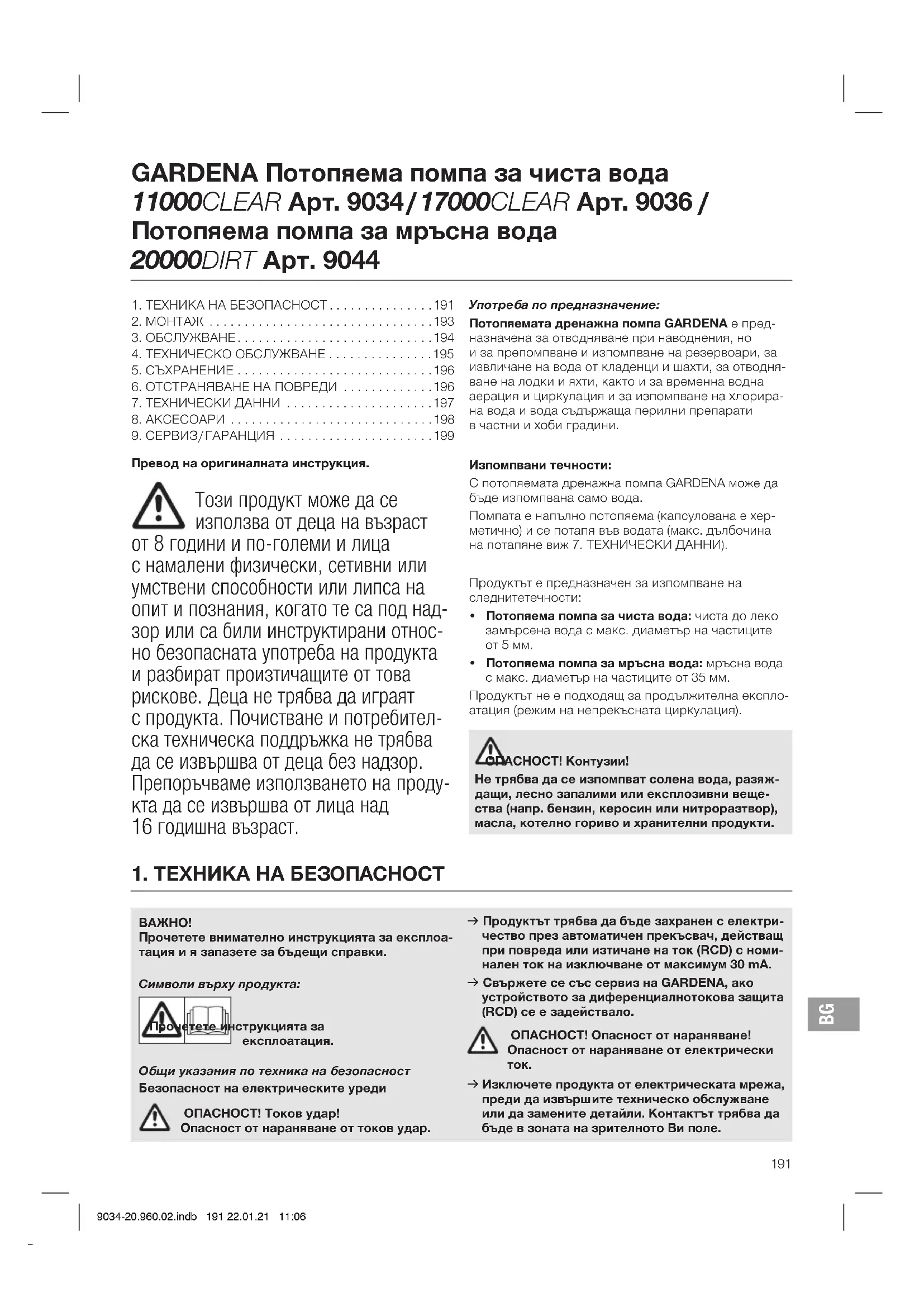

GARDENA Потопяема помпа за чиста вода 11000CLEAR Арт. 9034/17000CLEAR Арт. 9036 / Потопяема помпа за мръсна вода 20000DIRT Арт. 9044
Превод на оригиналната инструкция.
⚠️ Този продукт може да се използва от деца на възраст от 8 години и по-големи и лица с намалени физически, сетивни или умствени способности или липса на опит и познания, когато те са под надзор или са били инструктирани относно безопасната употреба на продукта и разбират произтичащите от това рискове. Деца не трябва да играят с продукта. Почистване и потребителска техническа поддръжка не трябва да се извършва от деца без надзор. Препоръчваме използването на продукта да се извършва от лица над 16 годишна възраст.
1. ТЕХНИКА НА БЕЗОПАСНОСТ
ВАЖНО!
Прочетете внимателно инструкцията за експлоатация и я запазете за бъдещи справки.
Символи върху продукта:
иструкцията за експлоатация.
Общи указания по техника на безопасност
Безопасност на електрическите уреди
ОПАСНОСТ! Токов удар! Опасност от нараняване от токов удар.
Употреба по предназначение:
Потопяемата дренажна помпа GARDENA е предназначена за отводняване при наводнения, но и за препомпване и изпомпване на резервоари, за извличане на вода от кладенци и шахти, за отводняване на лодки и яхти, както и за временна водна аерация и циркулация и за изпомпване на хлорира-на вода и вода съдържаща перилни препарати в частни и хоби градини.
Изпомпвани течности:
С потопяемата дренажна помпа GARDENA може да бъде изпомпвана само вода.
Помпата е напълно потопяема (капсулована е херметично) и се потапя във водата (макс. дълбочина на потапяне виж 7. ТЕХНИЧЕСКИ ДАННИ).
Продуктът е предназначен за изпомпване на следнитетечности:
- Потопяема помпа за чиста вода: чиста до леко замърсена вода с макс. диаметър на частиците от 5 мм.
- Потопяема помпа за мръсна вода: мръсна вода с макс. диаметър на частиците от 35 мм.
Продуктът не е подходящ за продължителна експло- атация (режим на непрекъсната циркулация).
СНОСТ! Контузии!
Не трябва да се изпомпват солена вода, разяждащи, лесно запалими или експлозивни вещества (напр. бензин, керосин или нитроразтвор), масла, котелно гориво и хранителни продукти.
→ Продуктът трябва да бъде захранен с електричество през автоматичен прекъсвач, действащ при повреда или изтичане на ток (RCD) с номинален ток на изключване от максимум 30 mA.
→ Свържете се със сервис на GARDENA, ако устройството за диференциалнотокова защита (RCD) се е задействало.
ОПАСНОСТ! Опасност от нараняване! Опасност от нараняване от електрически ток.
→ Изключете продукта от електрическата мрежа, преди да извършите техническо обслужване или да замените детайли. Контактът трябва да бъде в зоната на зрителното Ви поле.
По-безопасна работа
Температурата на водата не трябва да превишава 35 °C.
Помпата не трябва да бъде използвана, когато във водата има хора.
Замърсяване на течността може да бъде причинено от изтичане на смазочни материали.
Дръжте трети лица далеч от водата.
Използвайте помпата само с ъглова приставка.
Краят на маркуча трябва да бъде по-ниско от максимальната височина на изпомпване.
Защитен прекъсвач
Защитен термопрекъсвач:
В случай на претоварване, помпата се изключва посредством вградената термична защита на мотора. След достаточно охлаждане на мотора, помпата отново е готова за работа.
Автоматично обезвъздушаване
Тази помпа е снабдена с клапан за обезвъздушаване, който премахва евент. налична въздушна възглавница в помпата. По функционални причини може странично по корпуса да излезе малко количество вода.
Допълнителни указания по техника на безопасност
Безопасност на електрическите уреди
ОПАСНОСТ! Сърдечен арест!
Този продукт образува електромагнитно поле по време на работа. Това поле може при определени обстоятелства да окаже влияние върху начина на функциониране на активни или пасивни медицински импланти. За да се изключи рискът от ситуации, които биха могли да доведат до тежки или смъртоносни наранявания, лицата с медицински имплант трябва преди употреба на този продукт да се консултират със своя лекар и производителя на импланта.
Кабели
При използване на удължителни кабели, същите трябва да отговарят на минималните сечения в следващата таблица:
Напрежение Дължина на кабела Сечение
| 230 – 240 В/50 Гц | До 20 м | 1,5 мм ^2 |
| 230 – 240 В/50 Гц | 20 – 50 м | 2,5 мм ^2 |
От счупен щепсел може през кабела да попадне влага в електрическата зона и да предизвика късо съединение.
→ В никакъв случай не прерязвайте щепсела (напр. за да го прекарате през стената).
→ Не издърпвайте щепсела за кабела, а го изваждайте от контакта като дър- жите щепсела за тялото.
→ Ако захранващият кабел на този уред се повреди, за да се избегнат рискове, той трябва да бъде заменен от произво-дителя, негов серверен представител или лице с подобна квалификация.
Щепсела за ел. мрежа и ел. съединения трябва да бъдат обезопасени от намокряне.
Уверете се, че електрическите връзки са поставени в зона обезопасена от наводняване.
Пазете щепсела и захранващия кабел от топлина, масло и остри ръбове.
Внимавайте за напрежението на ел. мрежа. Данните върху фирмената табелка трябва да съответстват с данните на електрическата мрежа.
При престой в басейни или при докосване на повърхността на водата, щепсельт на помпата трябва задължително да бъде изключен.
Захранващият кабел не трябва да се използва за закрепване или пренасяне на помпата.
При потапяне или изваждане и обезопасяване на помпата трябва да бъде използвано укрепващо въже.
Проверявайте редовно свързващия кабел.
Винаги преди употреба на помпата извършвайте визуална проверка (особено на кабела и щепсела).
Повредена помпа не трябва да бъде използвана. В случай на повреда помпата непременно трябва да бъде проверена от сервис на GARDENA.
Инструкция за сглобяване: Затегне отново всички винтове на ръка.
Преди употреба след техническо обслужване се уверете, че всички части са завинтени.
Когато използвате нашите помпи с генератор, трябва да се спазват предупредителните указания на производителя на генератора.
Лична безопасност
ОПАСНОСТ! Опасност от задушаване!
Дребните детайли могат лесно да бъдат погълнати. Полиетиленовата торба представлява опасност от задушаване за малките деца. Дръжте малките деца далеч по време на монтажа.
Обърнете внимание на минималното ниво на водата съгласно характеристиките на помпата.
Не оставяйте помпата да работи повече от 10 минутисрещу затворена напорна страна.
Пясък и други абразивни вещества водят до побързо износване и намаляване на мощността.
Сензорните полета могат да бъдат обслужвани само извън водата.
Маркучът не трябва да се сваля по време на работа.
Оставете помпата да се охлади преди отстраняване на повреди.
2. МОНТАЖ
ОПАСНОСТ! Контузии! Риси от нараняване ако продуктът се включи неволно.
→ Изключете продукта от електрозахранването, преди да сглобите продукта.
Възможности за свързване на свързващия нипел [фиг. А1]:
Маркучът може да бъде свързан посредством свързващия нипел④ към маркучи с различни диаметри или към бърза връзка GARDENA.
Голям диаметър на маркуча Отделетенакрайника при ⓐ [фиг. А2]
| GARDENA Бърза връзка /Арт. 9036/9044:Среден диаметър на маркуча | Отделетенакрайникапри ⓑ [фиг. А3] |
| Малък диаметър на маркуча Не отделяйте накрайника[фиг. А4] | |
Когато се използва най-големия диаметър на маркуча, помпата има максимальна производителност на подаване.
| Помпа Арт. 9034 Арт. 9036 | ||
| Арт. 9044 | ||
| Малък диаметърна маркуча | 25 мм (1") | 32 мм (1 1/4") |
| Арт. GARDENА скоба за маркуч | Арт. 7193 | Арт. 7194 |
| Среден диаметърна маркуча | GARDENA Бързавръзка G 1" | 38 мм (1 1/2") |
| Арт. GARDENА скоба за маркуч | 32 мм (1 1/4") *Арт. 7194 | Арт. 7195 |
| Голям диаметърна маркуча | 38 мм (1 1/2") | 51 мм (2") |
| Арт. GARDENА скоба за маркуч | Арт. 7195 | Арт. 7196 |
При използване на маркуч 38 мм (1 1/2"), ние препоръчваме GARDENA Комплект с плосък маркуч Арт. 5005 с 10 м. маркуч и скоба за маркуч.
* За Арт. 9034 се доставя допълнителен свързващ нипел④а за 1 1/4"-маркучи.
Свързване на маркуча посредством свързващия нипел:
- Когато използвате маркуч с голям диаметър, отрежете свързващия нипел ④ при Ⓐ.
- Само за Арт. 9036/9044: Когато използвате маркуч със среден диаметър, отрежете свързващия нипел ④ при ⓑ.
- Плъзнете маркуча върху свързващия нипел ④.
- Закрепете маркуча напр. с GARDENA скоба за маркучи към свързващия нипел④.
Свързване на маркуч посредством бърза връзка GARDENA:
При 17000 CLEAR/20000DIRT (Арт. 9036/9044) марку- чът може да бъде свързан с бързата връзка GARDENA не посредством свързващия нипел ④.
Чрез системата за свързване GARDENA могат да бъдат свързани 19 мм (3/4")- / 15 мм (5/8")- и 13 мм (1/2")-маркучи.
Препоръчваме да не се използват маркучи с диаметър по-мальк от 25 мм (1"), защото в противен случай ще се стигне до значителни загуби на мощността при изпомпване на течността.
Диаметър на маркуча Помпена връзка
| 13 мм (1/2") GARDENA Комплект за свързване към помпа | Арт. 1750 |
| 15 мм (5/8") GARDENA Комплект за свързване към помпа | Арт. 1750 |
| 19 мм (3/4") GARDENA Комплект за свързване към помпа | Арт. 1752 |
- Отрежете свързващия нипел ④ при ⑥.
- Свържете маркуча посредством съответната бърза връзка GARDENA към свързващия нипел ④.
Монтаж на помпената връзка [фиг. А5]:
ОПАСНОСТ! Контузии! Контузия чрез порязване от работното колело.
→ Използвайте помпата само с ъглова приставка.
Маркучът може да бъде лесно свързван и разединяван посредством фиксаторите ② на ъгловата приставка ①.
При Арт. 9034/9036 в доставката е включен възвратен клапан, който предотвратява връщането на водата през маркуча. Максималната височина на изпомпване се постига само без възвратен клапан.
Ако се очаква само малко количество върната течност, напр. при плоско положен маркуч, препоръчваме за по-добра производителност и засмукване, да не се поставя клапан.
- Само за Арт. 9034 / 9036: Поставете възвратния клапан Ⓥ в помпата. Внимавайте за посоката на монтаж.
- Завийте по часовниковата стрелка ъгловата приставка ① до ограничителя в помпата. (Когато маркуча трябва да бъде положен хоризонтално, ъгловата приставка ① може да бъде развита до половин оборот. При използването на възвратен клапан се изисква използването на повишена сила.)
- Завийте свързващия детайл ③ в свързващия нипел④.
- Натиснете свързващия нипел ④ на маркуча до ограничителя в ъгловата връзка ① докато видите и чуете как се фиксира.
Маркучът е свързан безопасно с помпата.
3. ОБСЛУЖВАНЕ
ОПАСНОСТ! Контузии! Риси от нараняване ако продуктът се включи неволно.
→ Изключете продукта от електрозахранването, преди да свържете, настройвате или пренасяте продукта.
Изпомпване на вода:
Ако помпата не може да бъде спусната в резервоара за вода посредством дръжката, помпата трябва винаги да бъде спускана посредством въже. Закрепете въжето, като го издърпате чрез предвидените отвори и направите възел. Минимална дълбочина на потапяне при работа виж 7. ТЕХНИЧЕСКИ ДАННИ.
Помпата трябва да бъде монтирана така, че входящите отвори при смукателната основа да не са запушени изцяло или частично от замърсяване.
В езерцето помпата може да бъде поставена напр. върху тухла.
При процеси на засмукване близо до минималното ниво на водата при въвеждане в експлоатация, процесът на засмукване може да продължи по-дълго.
-
Потопете помпата.
-
Свържете помпата с електрозахранването. Внимание! Помпата стартира веднага. Сензорът се инициализира и се индикира с бягаща светлина.
В автоматичен режим помпата се включва автоматично, когато водата достигне височината на включване и се изключва автоматично, когато водата достигне височината на изключване.
Височини на включване / изключване на сензор- ните полета:
Сензорът има девет сензорни полета (⑤) до ⑧ отдолунагоре), които се намират вдясно от светодиодите.
Сензорните полета са високи около 1 см (Между сензорните панели не се открива пръст или променено ниво на водата).
| Сензорно поле | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
| Арт. 9034/9036 Височина на превключване [мм] | 5 | 19 34 | 53 77 | 105 | 136 | 170 | 207 | ||
| Арт. 9044 Височина на прев-ключване [мм] | 42 | 54 69 | 88 11 | 12 140 | 171 | 205 | 242 |
Арт. 9034/9036: При сгънати навътре крачета стойностите са съответно 4 mm по-високи.
След включването на помпата, 9-те светодиода светват един след друг.
Фабрично помпата стартира в автоматичен режим с височина на включване сензорно поле Ⓜ и височина на изключване сензорен панел Ⓜ.
Настройка на височините на включване и височините на изключване [фиг. 01]:
Сензорните полета могат да бъдат настройвани само извън водата.
Когато помпата бъде извадена от водата, сензорът трябва да бъде изсушен за програмиране.
Горното сензорно поле е винаги височината на включване, долното сензорно поле е винаги височината на изключване.
- Натискайте сензорното поле дотогава, докато въвеждането бъде потвърдено с кратко двойно премигване на всички светодиоди.
- Задръжте сензорното поле Ⓢ7 натиснато, докато двойното премигване на всички светодиоди потвърди въвеждането.
За кратко се показват настроените актуални височини на включване и височини на изключване. След това светят всички сензорни полета. - Натиснете желаното горно сензорно поле за височината на включване.
Светодиодът на избраното сензорно поле се изключва. - Натиснете избраното долно сензорно поле за височината на изключване.
Светодиодът на избраното сензорно поле се изключва. След 3 секунди се възприемат и показват настроените височини на включване и височини на изключване.
Автоматично засмукване на чиста вода за много ниски височини на водата:
Сензорното поле Ⓜ️ може да бъде избрано едновременно като точка на включване и точка на изключване.
Ако в рамките на 10 минути след стартиране на помпата сензорното поле Ⓢ ^51 все още разпознава вода, помпата се изключва, за да предотврати повреда от работа на сухо.
Помпата въпреки това ще се включи отново, ако сензорното поле ⚫ разпознае вода. В този случай обаче сензорът трябва да се почисти, за да може да се гарантира точното откриване на нивото на водата.
Ако сензорното поле Ⓗ se активира за кратко време няколко пъти от изтичащата обратно вода от мар- куча, се изпълнява пауза от 10 минути.
Ако нивото на водата достигне сензорното поле Ⓞ2, помпата се включва автоматично, дори и по време на паузата от 10 минути. Ако това се случава редовно, моля, изберете следващото сензорно поле като точка за включване.
За да се осигури бързо засмукване, помпата се изключва за кратко за обезвъздушаване при сензорнополе Ⓟ – сензорно поле Ⓞ. След 20 сек. работа помпата се изключва еднократно за около 2 сек. и след това отново се включва.
Показване на височините на включване и височините на изключване:
→ Задръжте сензорното поле Ⓗ натиснато, докато двойното премигване на всички светодиоди
потвърди въвеждането.
За кратко се показват настроените актуални височини на включване и височини на изключване.
Деактивиране на проследяването на нивото на водата:
Светодиодите следват в автоматичен режим нивото на водата. Това може да бъде деактивирано.
→ Задръжте сензорното поле Ⓤ натиснато по време на инициализацията, докато двойното премигване на всички светодиоди потвърди въвеждането (виж Изпомпване на вода).
За да включите отново проследяването на нивото на водата, задръжте сензорното поле Ⓗ️ отново натиснато по време на инициализацията, докато двойното премигване на всички светодиоди потвърди въвеждането.
За целите на презентация, помпата може да бъде превключена в демонстрационен режим. В този режим светодиодите симулират функциите на помпата чрез мигащи последователности и сензорните полета реагират при докосване.
→ Задръжте сензорните полета 65 и 34 натиснати по време на инициализацията при включване или по време на самостоятелния тест след свързване към контакта, докато двойното премигване на всички светодиоди потвърди въвеждането.
За да изключите отново демонстрационния режим, задръжте сензорните полета ⬤ и ⬝️ отново натиснати по време на инициализацията при включване или по време на самостоятелния тест след свързване към контакта, докато двойното премигване на всички светодиоди потвърди въвеждането.
Ръчен режим [фиг. 01]:
В ръчен режим помпата работи дотогава, докато помпата бъде изключена от електрическата мрежа. Този режим е особено подходящ за изпомпване от равна основа.
В ръчен режим сензорните полета се деактивират. Помпата работи дотогава, докато помпата бъде изключена от електрическата мрежа или бъде избран друг режим на работа.
→ Задръжте 2-те сензорни полета Ⓟ и Ⓟ натиснати, докато двойното премигване на всички светодиоди потвърди въвеждането. Всички светодиоди светят и в рамките на 5 секунди всички светодиоди изгасват един след друг. Помпата се включва.
През тези 5 секунди помпата трябва да бъде поста- вена във водата. Стартиране има само, когато
помпата разпознае вода. Ако случайт не е такъв, отброяването се повтаря до три пъти.
Ако Ви е необходимо повече време, за да поставите помпата във водата, изключете помпата от електро- захранването. Отброяването продължава, след като бъде включена отново.
Ръчният режим остава активен дори и след изключване на захранването.
За да прекратите ръчния режим, изключете помпата от електрическата мрежа и я извадете от водата. Свържете отново помпата с електрозахранването и задръжте сензорното поле ③9 натиснато, докато същото бъде потвърдено от двойното премигване на всички светодиоди. Сега отново сте в автоматичен режим.
Използвайте ръчния режим само под наблюдение.
Ограничен във времето ръчен режим:
При ограничен във времето ръчен режим сензорните полета се деактивират за 10 минути. Помпата работи за 10 минути и след това се изключва автоматично.
→ Задръжте 2-те сензорни полета Ⓡ7 и Ⓞ8 натиснати, докато двойното премигване на всички светодиоди потвърди въвеждането. Всички светодиоди светят и в рамките на 10 секунди всички светодиоди изгасват един след друг. Помпата се включва.
След 10 минути помпата автоматично преминава в автоматичен режим.
След изключване на захранването помпата автоматично преминава отново в автоматичен режим.
За да включите отново автоматичния режим, задръжте 2-те сензорни полета ⑤7 и ⑧8 отново натиснати заедно, докато двойното премигване на всички светодиоди потвърди въвеждането.
Изпомпване от равна основа / Нормален режим (само за потопяеми помпи за чиста вода) [фиг. О2]:
Нормален режим:
Препоръчителен режим на работа за максимальна изпомпваща мощност и размер на частиците до 5 мм., особено в автоматичен режим.
→ Сгънете 3-те сгъваеми крака Ⓔ навътре.
Изпомпване от равна основа:
Височината на остатъчната вода от около 1 мм се достига само при изпомпване от равна основа в ръчен режим. Моля, имайте предвид, че в този режим производителността и засмукването са намалени.
→ Разгънете 3-те сгъваеми крака Ⓔ навън.
ОПАСНОСТ! Контузии! Рией от нараняване ако продуктът се включи неволно.
→ Изключете продукта от електрозахранването, преди да извършите техническо обслужване на продукта.
Почистване на помпата:
ОПАСНОСТ! Контузии!
Опасност от нараняване и риск от повреда на продукта.
→ Не почиствайте продукта с водна струя (особено водна струя под налягане).
→ Не почиствайте с химикали, включително бензин или разтвори. Някои от тях могат да повредят важни пластмасови детайли.
→ Почиствайте повърхността на помпата с влажна кърпа.
Промиване на помпата:
След изпомпване на хлорирана вода, вода съдържаща перилен препарат или силно замърсена вода, помпата трябва да бъде промита.
- Помпайте хладка вода (макс. 35 °C) евент. като добавите мек почистващ препарат (напр. препарат за измиване на съдове), докато изпомпваната вода стане бистра.
- Изхвърлете остатъците съгласно указанията на Закона за отстраняване на отпадъците.
5. СЪХРАНЕНИЕ
Сваляне от експлоатация:
Помпата не е устойчива на замръзване!
Продуктът трябва да бъде съхраняван на недостъпно за деца място.
- Изключете помпата от електрозахранването.
- Обърнете помпата обратно надолу, докато спреда изтича вода.
- Почистете помпата (виж 4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ).
- Съхранявайте помпата на сухо, затворено и защитено от замръзване място.
Изхвърляне:
(съгласно Директива 2012/19/EC)
Продуктът не трябва да бъде изхвърлян заедно с обикновените битови отпадъци. Той трябва да бъде изхвърлен съгласно действащите местни разпоредби за опазване на околната среда.
ВАЖНО!
→ Изхвърлете продукта на или чрез Вашия местен събирателен пункт за рециклиране.
6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ
ОПАСНОСТ! Контузии! Риск от нараняване ако
от нараняване ако продуктът се включи неволно.
→ Изключете продукта от електрозахранването, преди да отстраните повреди по продукта.
Почистване на смукателната основа и работното колело [фиг. Т1]:
- Само за Арт. 9044: Развийте 5-те винта с кръстосан шлиц⑨ и свалете капака⑩.
-
Развийте 4-те винта с кръстата глава ⑥.
-
Извадете смукателната основа ⑦ от помпата.
- Почистете смукателната основа ⑦ и работното колело ⑧ (това техническо обслужване не отменя гаранцията).
- Почистете внимателно уплътняващите повърхности, за да избегнете повреда и нехерметичност.
- Монтирайте в обратна последователност смука- телната основа⑦ отново.
Ако има повредено уплътнение, трябва да бъде заменено.
От съображения за безопасност повредено работно колело може да бъде заменено само от сервиса на GARDENA.
BG
Проблем Възможна причина Отстраняване
| Помпата работи,но не изпомпва вода | Ниско ниво на водата и напълнен маркуч с вграден възвратен клапан. | → Премахнете възвратния клапан или източете маркуча ръчно. |
| Въздухът не може да излезе, защото напорния тръбопровод е затворен. (Евент. пречупен напоренмаркуч). | → Отворете напорния тръбопровод. (напр. спирателен кран, устройства за разпръскване). |
196
Проблем Възможна причина Отстраняване
| Помпата работи,но не изпомпва вода | Въздушна възглавницав смукателната пета. | → Изчакайте около 60 секунди,докато помпата се обезвъздушисама (при нужда изключете/включете). |
| Код за повреда 2 Отворът за засмукване | е задръстен. | → Почистете с водна струя отвораза засмукване. |
| Маркучът е задръстен. | → Премахнете задръстванетов маркуча. | |
| Код за повреда 1 | Работното колело е блокирало. | → Почистете смукателната основаи работното колело. |
| Код за повреда 2 | Нивото на водата при въвеждане в експлоатация е подминималното ниво на водата. | → Потопете помпата по-дълбоко. |
| Код за повреда 3 | Сензорът е замърсен. | → Почистване на сензора. |
| Код за повреда 4 | Времето е надвишено. | → Поставете помпата по времена отброяването във водата. |
| Помпата не тръгваили спира внезапнопо време на работа | Защитният термопрекъсваче изключил помпата порадипретоварване. | → Почистете отвора за засмукване.Внимавайте за максимальнататемпера тура на течността (35 °C). |
| Помпата няма ток. | → Проверете предпазителитеи електрическите конектори. | |
| Защитният прекъсваче сработил (утечен ток). | → Изключете помпата отелектрическата мрежаи се обърнете къмсервиз на GARDENA. | |
| Помпата работи, но дебитавнезапнопада | Отворът за засмукванее задръстен. | → Почистете с водна струя отвораза засмукване. |
| Маркучът е задръстен. | → Премахнете задръстванетов маркуча. | |
| Помпата се включва и спираняколко пъти подред | Обратно течаща вода отмаркуча. | → Изберете следващата по-високаточка на включване и поставетевъзвратния клапан. |
| Помпата не се включва приактивирано сензорно поле ^8 | Сензорното поле ^8 се активираняколко пъти за кратък период отвреме и помпата е на пауза. | → Изчакайте паузата. Изберетеследващата по-висока точка навключване и поставете възврат-ния клапан. |
УКАЗАНИЕ: При други повреди се обръщайте към Вашия серверен център на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервисният център на GARDENA, както и от специализираните търговци, които са оторизирани от GARDENA.
- ТЕХНИЧЕСКИ ДАННИ
| Потопяемата дренажна помпа Мярка Стойност(Арт. 9034) | Стойност(Арт. 9036) | Стойност(Арт. 9044) | ||
| Номинална мощност W 450 750 750 | ||||
| Напрежение на мрежата | V (AC) | 230 230 230 | ||
| Честота на мрежата | Hz | 50 | 50 | 50 |
| Макс. дебит | л/ч | 11.000 | 17.000 | 20.000 |
BG
197
| Потопяемата дренажна помпа Мярка Стойност(Арт. 9034) | Стойност(Арт. 9036) | Стойност(Арт. 9044) | ||
| Макс. налягане/макс. напорна височина | бар/м | 0,7/7,0 | 0,9/9,0 | 0,9/9,0 |
| Макс. дълбочина на потапяне | м | 7 | 7 | 7 |
| Мин./макс. височина навключване | мм 5 / 207 5 / 207 42 / 242 | |||
| Мин./макс. височина нанизключване | мм 1 / 170 1 / 170 35 / 205 | |||
| Височина на остатъчна вода мм 1 1 35 | ||||
| Мръсна вода с максимален размер на частиците(* Изпомпване от равна основа) | мм 1* / 5 1* / 5 35 | |||
| Минимално ниво на водатапри въвеждане в експлоатация(около) | мм 5 5 42 | |||
| Захранващ кабел м | 10(H05RN-F) | 10(H05RN-F) | 10(H07RN-F) | |
| Тегло без кабел (около) | кг | 4,0 | 4,7 | 5,0 |
| Свързваща резба изход за водата | цола | G 1 1/2" | G 1 1/2" | G 1 1/2" |
| Възможности за свързване | цола | 1" / 1 1/4" / 1 1/2" / G 1" | 1 1/4" / 1 1/2" / 2" | 1 1/4" / 1 1/2" / 2" |
| Макс. температура на водата | °C | 35 | 35 | 35 |
Указание: Височините на включване/изключване, както и минималното ниво на водата при въвеждане в експлоатация са определени без разлики във височината за преодоляване. При височини на изпомпване от над 1 м. се получават частично по-продължителни времена на засмукване от до 1 минута или по-високи минимални нива на водата от до +5 см.
* При сгънати навътре крачета стойностите са съответно 4 mm по-високи.
- АКСЕСОАРИ
| GARDENA Комплект с плосък маркуч | 10 м 38 мм (1/2")-маркуч със скоба за маркучи. | Арт. 5005 |
| GARDENA Скоба за маркуч | За 25 мм (1")-маркучи чрез накрайник за свързване. | Арт. 7193 |
| GARDENA Скоба за маркуч | За 32 мм (1 1/4")-маркучи чрез накрайник за свързване. | Арт. 7194 |
| GARDENA Скоба за маркуч | За 38 мм (1 1/2")-маркучи чрез накрайник за свързване. | Арт. 7195 |
| GARDENA Скоба за маркуч | За 51 мм (2")-маркучи чрез накрайник за свързване. | Арт. 7196 |
| GARDENA Комплект за свързване към помпа | За 19 мм (3/4")-маркучи чрез GARDENA система за свързване. | Арт. 1752 |
9. СЕРВИЗ/ГАРАНЦИЯ
Сервиз:
Моля, свържете се чрез адреса на обратната страна.
Гаранционна карта:
В случай на гаранционен иск Вие не дължите заплащане за оказаните услуги.
GARDENA Manufacturing GmbH предоставя за всички оригинални нови продукти GARDENA 2 години гаранция от датата на закупуване при търговеца, ако продуктите са били използвани само за лични нужди. Гаранцията на производителя не важи за продукти, придобити на вторичен пазар. Тази гаранция се отнася за всички сериозни дефекти на продукта, които са следствие от дефект в материала или производствен дефект. Тази гаранция се изпълнява чрез предоставяне на напълно функционален продукт за подмяна или чрез ремонт на повредения продукт, изпратен до нас безплатно; ние си запазваме правото да избираме между тези възможности. Тази услуга подлежи на следните разпоредби:
- Продуктът е използван по предназначение съгласно препоръките в инструкциите за работа.
- Не са правени опити за отваряне или ремонт на продукта от купувача или от трето лице.
- За експлоатацията са използвани само оригинални резервни и бързоизносващи се детайли на GARDENA.
• Представяне на касовия бон.
Нормалното износване на части и компоненти (например по ножове, детайлите за закрепване на ножове, турбини, осветителни тела, клиновидни и зъбчати ремъци, работни колела, въздушни филtri, запалителни свещи), визуалните промени, както и износваци се части и компоненти, са изключени от гаранцията.
Тази гаранция на производителя се ограничава до доставката за замяна и ремонта съгласно горните условия. Други претенции срещу нас като производител, като например обезщетение за щети, не се основават на гаранцията на производителя. Тази гаранция на производителя разбира се не покрива действащите законови и договорни гаранционни претенции спрямо дильра/търговеца.
Гаранцията на производителя подлежи на законодательството на Федерална република Германия.
В случай на гаранция, моля, изпратете дефектния продукт заедно с копие на касовия бон за закупуване и описание на повредата, с платени пощенски такси до посочения адрес на сервис на GARDENA.
Бързоизносващи се части:
Работното колело е бързоизносващ се детайл и затова е изключен от гаранцията.
AGROLAND България АД
бул. 8 Декември, №13
Офис 5
1700 Студентски град
София
