Merkki	GARDENA
Malli	20000 Aquasensor (viite 9044)
Tuotetyyppi	Upotettava likavesipumppu
Nimellisteho	750 W
Verkkojännite / Taajuus	230 V AC / 50 Hz
Maksimivirtaus	20 000 l/h
Maksimipaineenkorkeus	9 m (0,9 bar)
Maksimi upotussyvyys	7 m
Hiukkasten maksimikoko	35 mm
Nesteen maksimilämpötila	35 °C
Virtajohto	10 m (H07RN-F)
Paino (ilman johtoa)	5,0 kg
Veden poistoliitäntä	G 1 1/2" (kierre)
Liitäntävaihtoehdot	1 1/4" / 1 1/2" / 2" tai GARDENA-järjestelmä
Käyttötavat	Automaattinen (anturi), manuaalinen, ajastettu manuaalinen
Käynnistystason min/max	42 mm / 242 mm
Pysäytystason min/max	35 mm / 205 mm
Jäännösveden korkeus (tasaimu)	35 mm (jalat auki)
Turvallisuus	Vikavirtasuoja (30 mA), lämpösuoja, sydämenpysäytys (implantit)
Huolto ja puhdistus	Puhdista imujalka ja juoksupyörä käytön jälkeen; huuhtele lämpimällä vedellä jos vesi on likaista tai kloorattua
Kulutusosat	Juoksupyörä (vaihto GARDENA-huollossa)
Takuu	2 vuotta (yksityiskäyttö)

Usein kysytyt kysymykset - 20000 Aquasensor GARDENA

Millaisia vesiä Gardena 20000 Aquasensor pumppaa?

Tämä pumppu on suunniteltu likaisille vesille, joiden hiukkaset ovat enintään 35 mm. Se ei sovellu suolaiselle vedelle, syttyville nesteille tai elintarvikkeille.

Kuinka säätää käynnistys- ja pysäytystasot?

Vedestä ja anturin kuivumisen jälkeen paina tunnistuskenttää, kunnes kaksoisvilkkuminen alkaa. Valitse sitten ylempi kenttä käynnistystä varten ja alempi kenttä pysäytystä varten. Vahvistus tapahtuu 3 sekunnin jälkeen.

Pumppu ei käynnisty, mitä tehdä?

Tarkista ensin sähkönsyöttö ja vikavirtasuoja. Jos virhekoodi 1 ilmestyy, juoksupyörä on jumissa: puhdista imujalka. Jos koodi 2, imuaukko on tukossa. Ylikuumenemistapauksessa odota jäähtymistä.

Kuinka puhdistaa pumppu käytön jälkeen?

Irrota pumppu verkosta. Poista imujalka ruuvaamalla 4 ruuvia auki. Puhdista juoksupyörä ja imujalka puhtaalla vedellä. Kokoa tarkistaen tiivisteiden tiiviys. Älä käytä kemikaaleja tai korkeapainepesuria.

Mikä on maksimi upotussyvyys?

Maksimi upotussyvyys on 7 metriä. Noudata pienintä upotussyvyyttä (42 mm automaattitilassa) kuivakäytön välttämiseksi.

Voinko käyttää pumppua manuaalitilassa?

Kyllä, pidä kenttiä S6 ja S9 painettuna kunnes kaksoisvilkkuminen. Pumppu toimii jatkuvasti, kunnes se irrotetaan. Rajoitettua 10 minuutin tilaa varten käytä S7 ja S8.

Mitä LEDien vilkkuminen tarkoittaa?

Liittämisen jälkeen 9 LEDiä syttyy peräkkäin: se on anturin alustus. Automaattitilassa ne seuraavat vedenpintaa. Kaksoisvilkkuminen vahvistaa syötön. Virhetapauksessa vilkkuva koodi (1-4) ilmaisee ongelman.

Voiko pumppua käyttää uima-altaassa?

Kyllä, klooratun veden tai pesuaineita sisältävän veden pumppaamiseen. Mutta älä koskaan käytä pumppua, kun ihmiset ovat vedessä. Irrota aina pistoke ennen kosketusta veteen.

Mitä lisävarusteita suositellaan?

GARDENA-kiristysrenkaat (viite 7193-7196), 10 m tasaletkukitti (viite 5005) ja 19 mm putkien liitäntäsarja (viite 1752) ovat yhteensopivia.

Kuinka säilyttää pumppu talvella?

Irrota pumppu, tyhjennä se asettamalla se ylösalaisin, puhdista se ja säilytä kuivassa, suljetussa ja pakkaselta suojatussa paikassa. Hävitä jätteet paikallisten määräysten mukaisesti.

KÄYTTÖOHJE 20000 Aquasensor GARDENA

Puhtaan veden uppopumppu /

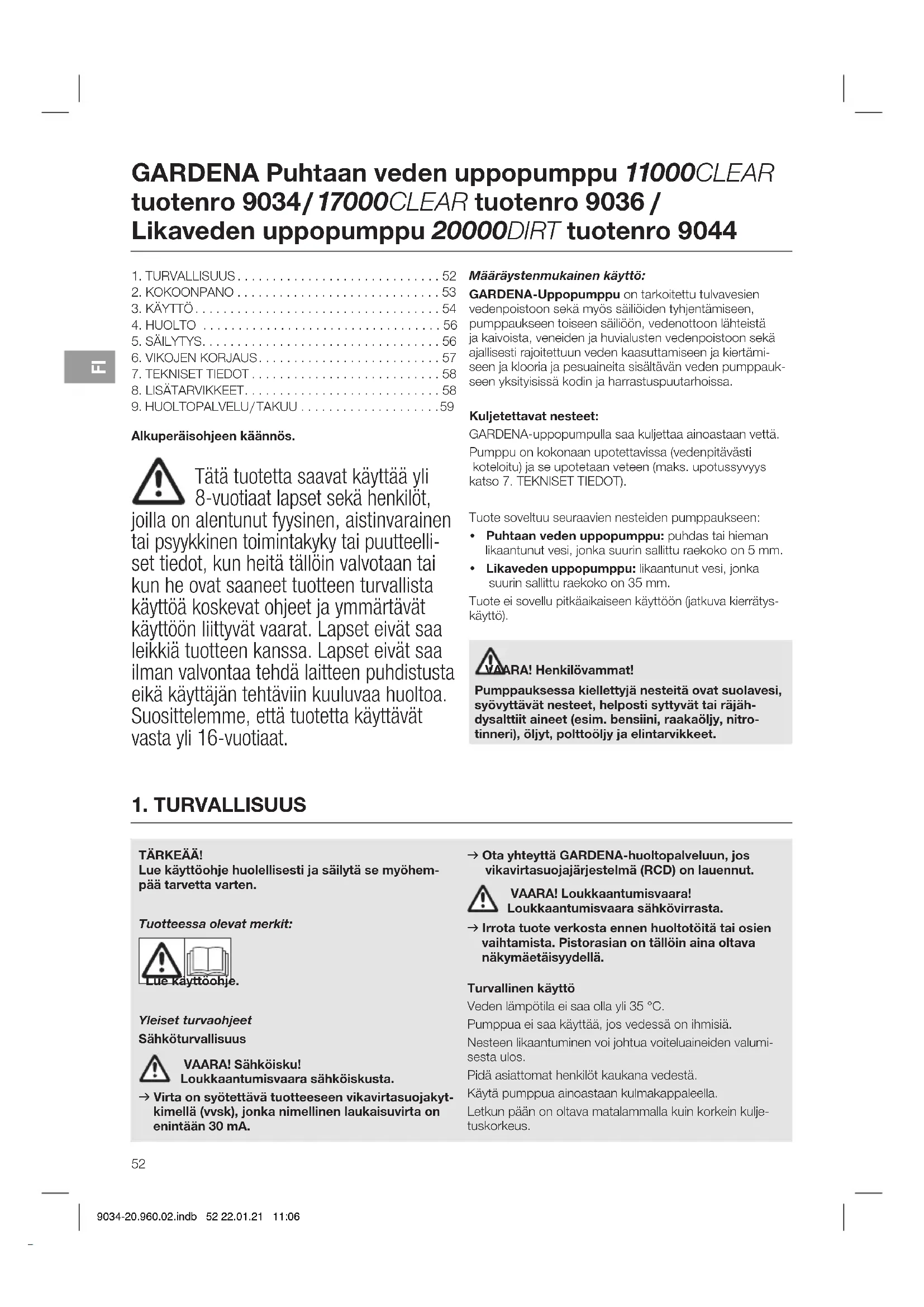

GARDENA Puhtaan veden uppopumppu 11000CLEAR tuotenro 9034/17000CLEAR tuotenro 9036 / Likaveden uppopumppu 20000DIRT tuotenro 9044

1. TURVALLISUUS....52
2. KOKOONPANO 53
3. KÄYTTÖ....54
4. HUOLTO 56
5. SÄILYTYS....56
6. VIKOJEN KORJAUS....57
7. TEKNISET TIEDOT....58
8. LISÄTARVIKKEET....58
9. HUOLTOPALVELU/TAKUU....59

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

GARDENA-Uppopumppu on tarkoitettu tulpavesien vedenpoistoon sekä myös säiliöiden tyhjentämiseen, pumppaukseen toiseen säiliöön, vedenottoon lähteistä ja kaivoista, veneiden ja huvialusten vedenpoistoon sekä ajallisesti rajoitettuun veden kaasuttamiseen ja kiertämiseen ja klooria ja pesuaineita sisältävän veden pumppaukseen yksityisissä kodin ja harrastuspuutarhoissa.

Kuljetettavat nesteet:

GARDENA-uppopumpulla saa kuljettaa ainoastaan vettä. Pumppu on kokonaan upotettavissa (vedenpitävästi koteloitu) ja se upotetaan veteen (maks. upotussyvyys katso 7. TEKNISET TIEDOT).

Tuote soveltuu seuraavien nesteiden pumppaukseen:

• Puhtaan veden uppopumppu: puhdas tai hieman likaantunut vesi, jonka suurin sallittu raekoko on 5 mm.
• Likaveden uppopumppu: likaantunut vesi, jonka suurin sallittu raekoko on 35 mm.

Tuote ei sovellu pitkäaikaiseen käyttöön (jatkuva kierrätyskäyttö).

RA! Henkilövammat!

Pumppauksessa kiellettyjä nesteitä ovat suolavesi, syövyttävät nesteet, helposti syttyvät tai räjähdysalttiit aineet (esim. bensiini, raakaöljy, nitrotinneri), öljyt, polttoöljy ja elintarvikkeet.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhem-pää tarvetta varten.

Tuotteessa olevat merkit:

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähköiskusta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), jonka nimellinen laukaisuvirta on enintään 30 mA.

→ Ota yhteyttä GARDENA-huoltopalveluun, jos vikavirtasuojajärjestelmä (RCD) on lauennut.

VAARA! Loukkaantumisvaara! Loukkaantumisvaara sähkövirrasta.

→ Irrota tuote verkosta ennen huoltotöitä tai osien vaihtamista. Pistorasian on tällöin aina oltava näkymäetäisyydellä.

Turvallinen käyttö

Veden lämpötila ei saa olla yli 35 °C. Pumppua ei saa käyttää, jos vedessä on ihmisiä. Nesteen likaantuminen voi johtua voiteluaineiden valumisesta ulos. Pidä asiattomat henkilöt kaukana vedestä. Käytä pumppua ainoastaan kulmakappaleella. Letkun pään on oltava matalammalla kuin korkein kuljetuskorkeus.

Suojakytkin

Lämpösuojakytkin:

Ylikuormituksessa ylikuumenemiselta suojaava, sisään-rakennettu moottorinsuojakytkin kytkee pumpun pois päältä. Pumppu on jälleen käyttövalmis, kun moottori on jäähtynyt riittävästi.

Automaattinen ilmanpoisto

Tämä pumppu on varustettu ilmanpoistoventtiilillä, joka poistaa mahdollisen ilmakuplan pumpusta. Toiminnallisista syistä kotelon sivusta voi valua vähäinen määrää vettä ulos.

Lisänä olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implantien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Johto

Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukonvähimmäishalkaisijoita:

Jännite Johdon pituus Halkaisija

230 – 240 V / 50 Hz Enintään 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

VAARA! Sähköisku!

Jos pistoke on kerran leikattu irti, saattaa kosteus tunkeutua johtoa pitkin sähköosiin ja aiheuttaa oikosulun.

→ Älä missään tapauksessa leikkaa johtoa poikki (esim. seinän läpivientiä varten).
→ Älä vedä pistoketta irti pistorasiasta johdosta kiinni pitäen vaan itse pistokkeesta.
→ Jos tuotteen verkkoliitäntäjohto vaurioituu, se on annettava valmistajan tai sen asiakaspalvelun tai vastaavan

valtuutetun henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

Verkkopistotulpan ja liitäntöjen tulee olla suojattuja roiskevedeltä.

Varmistu siitä, että sähköpistoliitännät ovat turvallisella alueella, johon ei vesi ja kosteus pääse.

Suojaa verkkopistotulppa ja verkkoliitäntäkaapeli kuumuu-delta, öljyltä ja teräviltä reunoilta.

Noudata verkkojännitteen arvoja. Tyyppikilven tietojen tulee vastata sähköverkon arvoja.

Uima-altaassa oleskellessa tai veden pintaa kosketetta-essa pumpun verkkopistokkeen on ehdottomasti oltava irti.

Verkkoliitäntäkaapelia ei saa käyttää pumpun kiinnittämiseen tai kuljettamiseen.

Käytä köyttä pumpun nostamiseen / kiinnittämiseen.

Tarkista verkkokaapeli säännöllisesti.

Tarkasta pumppu (varsinkin verkkoliitäntäjohto ja verkkopistotulpppa) silmämääräisesti aina ennen käyttöä.

Viallista pumppua ei saa käyttää. Vikatapauksessa anna pumppu ehdottomasti GARDENA-huoltopalvelun tarkas-tettavaksi.

Asennusohje: Ruuvaa kaikki ruuvit jälleen käsitiukkaan.

Varmista huollon jälkeen ennen käytön aloittamista, että kaikki osat on kiinnitetty paikoilleen.

Kun pumppujamme käytetään generaattorin kanssa, on huomioitava generaattorin valmistajan varoitukset.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Noudata pumpun ominaisuuksissa ilmoitettua vähimmäisvedensyvyyttä.

Älä käytä pumppua kauempaa kuin 10 minuuttia paine-puolen ollessa suljettuna.

Hiekka ja muuta hankaavat aineet lisäävät pumpun kulumista ja vähentävät sen tehoa.

Tunnistinkenttiin saa tehdä asetuksia ainoastaan veden ulkopuolella.

Letkua ei saa irrottaa käytön aikana.

Anna pumpun jäähtyä ennen kuin alat poistaa vikoja.

2. KOKOONPANO

VAARA! Henkilövammat!

ikkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin asennat tuotteen.

Liitosnipan liitäntämahdollisuudet [ kuva A1 ]:

Letku voidaan kiinnittää liitosnipan ④ kanssa letkujen eriko- koisiin läpimittoihin tai GARDENA-kytkentäjärjestelmään.

Suuri letkun läpimitta

Irrota liitin kohdasta ⓐ[kuva A2]

GARDENA-Kytkentäjärjestelmä/Tuotenro 9036/9044:Keskikokoinenletkunläpimitta

Irrota liitin kohdasta ⓑ [kuva A3]

Pieni letkun läpimitta Älä irrota liitintä [ kuva A4 ]

Jos käytetään letkua suurimmalla läpimitalla, pumpun siirtoteho on suurin mahdollinen.

Pumppu	Tuotenro 9034 Tuotenro 9036
		Tuotenro 9044
Pieni letkun läpimitta	25 mm (1")	32 mm (1 1/4")
Tuotenro GARDENA Letkunkiristin	Tuotenro 7193	Tuotenro 7194
Keskikokoinen letkun läpimitta	GARDENA-Kytkentäjär- jestelmä G 1"	38 mm (1 1/2")
	32 mm (1 1/4") *
Tuotenro GARDENA Letkunkiristin	Tuotenro 7194	Tuotenro 7195
Suuri letkun läpimitta	38 mm (1 1/2")	51 mm (2")
Tuotenro GARDENA Letkunkiristin	Tuotenro 7195	Tuotenro 7196

Jos käytetään letkua mitoilla 38 mm (1 1/2"), suosittelemme käyttöön GARDENAn litteää letkusarjaa tuotenro 5005, 10 m letkulla ja letkunkiristimellä.

* Tuotenro 9034 mukana toimitetaan ylimääräinen liitosnippa ④a 1 1/4"-letkuille.

Letkun kiinnittäminen liitosnipan kautta:

1. Suurta letkun läpimittaa käytettäessä irrota liitosnippa ④ kohdassa ⓐ.
2. Vain tuotenumerolle 9036 / 9044: Keskikokoista letkun läpi mittaa käytettäessä irrota liitosnippa④ kohdassa b).
3. Työnnä letku liitosnippaan ④.
4. Kiinnitä letku esim. GARDENA-letkunkiristimellä liitosnippaan ④.

Letkun kiinnittäminen GARDENA-kytkentäjärjestelmällä:

Malissa 17000 CLEAR/20000DIRT (tuotenro 9036/9044) letkua ei voida kiin nittää liitosnipalla④ GARDENA-kytkentäjärjestelmään.

GARDENAn liitäntäjärjestelmään voidaan kiinnittää 19 mm (3/4") / 15 mm (5/8") ja 13 mm (1/2") letkut.

Emme suosittele läpimitaltaan alle 25 mm:n (1") letkujen käyttöä, koska tämä johtaa kuljetusmäärän tehon huomattavaan heikkenemiseen.

Letkun halkaisija Pumpun liitäntä

13 mm (1/2") GARDENA Pumppuliitäntäsarja	Tuotenro 1750
15 mm (5/8") GARDENA Pumppuliitäntäsarja	Tuotenro 1750
19 mm (3/4") GARDENA Pumppuliitäntäsarja	Tuotenro 1752

1. Irrota liitosnippa ④ kohdasta b.
2. Kiinnitä letku vastaavalla GARDENA-kytkentäjärjestelmällä liitosnippaan④.

Pumpun liitännän asennus [ kuva A5 ]:

VAARA! Henkilövammat!

Pyörän aiheuttamat viiltohaavat.

→ Käytä pumppua ainoastaan kulmakappaleella.

Kulmakappaleen ① lukitusten ② avulla letku on helppo kiinnittää ja irrottaa.

Tuotenumeroiden 9034 / 9036 mallien mukana toimitetaan takaiskuventtiili, joka estää veden takaisinvirtaamisen letkussa. Korkein kuljetuskorkeus saavutetaan vain ilman takaiskuventtiiliä.

Jos odotetaan vain pientä takaisinvirtausmäärää, esim. matalalle asennetussa letkussa, suosittelemme venttiilin jättämistä pois parempaa kuljetus- ja imutehoa varten.

1. Vain malleille tuotenumerolla 9034 / 9036: Aseta takais- kuventtiili Ⓥ pumppuun. Huomioi asennussuunta.
2. Ruuvaa kulmakappale ① pumppuun myötäpäivään vasteeseen asti. (Jos letku on tarkoitus asentaa vaakasuoraan, kulmakappaletta ① voidaan kääntää jälleen puoli kierrosta löysemmäksi. Takaiskuventtiiliä käytettäessä vaaditaan suurempaa voiman käyttöä.)
   3.Ruuvaaliitoskappale ③ liitosnippaan ④.
3. Paina letkun liitosnippa ④ vasteeseen asti kulmakappaleeseen①, kunnes se kiinnittyy kuuluvasti ja näkyvästi. Letku on liitetty varmasti pumppuun.

3. KÄYTTÖ

VAARA! Henkilövammat!

Leukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin liität tuotteen, säädät sitä tai kuljetat sitä.

Veden pumppaus:

Jos pumppua ei voida laskea kahvalla, pumppu on laskettava köyden avulla. Kiinnitä köysi sille tarkoitettuihin renkaisiin ja solmi se kiinni. Vähimmäisupotussyvyys käyttöönotossa katso 7. TEKNISET TIEDOT.

Pumppu on pystytettävä niin, että imujalan tuloaukkoja ei estetä epäpuhtauksilla kokonaan tai osittain.

Lammessa pumppu tulisi asettaa esim. tilliskiven päälle. Käyttöön ottaessa, jos imutoiminnot suoritetaan veden vähimmäistason läheisyydessä, imutoiminto voi kestää kauemmin.

1. Upota pumppu veden alle.
2. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu käynnistyy heti. Tunnistimen alustus suoritetaan ja näytetään valoketjulla.

Automaattikäyttö [kuva O1]:

Automaattikäyttö kytkee pumpun automaattisesti päälle, kun vedenkorkeus saavuttaa kytkentäkorkeuden ja sammuu automaattisesti, kun vedenkorkeus saavuttaa katkaisukorkeuden.

Tunnistinkenttien kytkentä-/katkaisukorkeudet:

Tunnistimessa on yhdeksän tunnistinkenttää (S1 – S9 alhaalta ylös), jotka sijaitsevat ledien oikealla puolella.

Tunnistinkentät sijaitsevat noin 1 cm korkeudella (tunnistinkenttien välillä ei tunnisteta sormea tai muuttunutta vedenkorkeutta).

Tunnistinkenttä	S9	S2	S3	S4	S5	S6	S7	S8	S9
Tuotenro 9034/9036 Kytkentä-korkeus [mm]	5	19 34	53 77	105	136	170	207
Tuotenro 9044Kytkentäkorkeus[mm]	42 54	69 88	11 12	140	171	205	242

Tuotenro 9034/9036: Jalkojen ollessa käännettyinä sisään arvot ovat aina 4 mm korkeampia.

Pumpun päälle kytkemisen jälkeen kaikki 9 lediä syttyvät peräkkäin.

Pumppu käynnistyy tehdasasetuksilla automaattitilassa kytkentäkorkeudella tunnistinkentässä ⑤8 ja sammu katkaisukorkeudellatunnistinkentässä ④.

Kytkentä- ja katkaisukorkeuksien asetus [ kuva O1]:

Tunnistinkentät voidaan säätää ainoastaan vedestä poistettuna.

Kun pumppu on otettu vedestä, tunnistin tulisi kuivattaa ohjelmointia varten.

Ylempi tunnistinkenttä on aina kytkentäkorkeus, alempi tunnistinkenttä aina katkaisukorkeus.

1. Paina tunnistinkenttää aina niin kauan, kunnes syöttö vahvistetaan kaikkien ledien lyhyellä kaksoisvilkahduksella.
2. Pidä tunnistinkenttää ⑤7 painettuna, kunnes kaikkien ledien kaksoisvilkuminen on vahvistanut syötön. Ajankohtaisesti säädetyt kytkentä- ja katkaisukorkeudet näytetään lyhyesti. Tämän jälkeen palavat kaikki tunnistinkentät.
3. Paina haluttua ylempää tunnistinkenttää kytkentäkorkeuden asettamiseksi. Valitun tunnistinkentän ledi sammuu.
4. Paina haluttua alempaa tunnistinkenttää katkaisukorkeuden asettamiseksi. Valitun tunnistinkentän ledi sammuu. Asetetut kytkentäja katkaisukorkeudet otetaan käyttöön ja näytetään 3 sekunnin kuluttua.

Automaattinen puhtaan veden imu erittäin matalille vedenkorkeuksille:

Tunnistinkenttä Ⓢ voidaan valita sekä kytkentä- että katkaisukorkeudeksi.

Jos tunnistinkenttä ⑤1 tunnistaa vettä vielä 10 minuutin sisällä pumpun käynnistyksen jälkeen, pumppu kytkeytyy pois päältä kuivakäynnin aiheuttaman vaurioitumisen estämiseksi.

Pumppu käynnistyy kuitenkin, jos tunnistinkenttä ⑤ tunnistaa veden. Tässä tapauksessa tunnistin tulisi puhdistaa, jotta taataan vedenkorkeuden tarkka tunnistaminen.

Tunnistinkentän ⑤1 aktivoituminen letkusta takaisin virtaa- van veden vuoksi monta kertaa lyhyen ajan sisällä aiheuttaa 10 minuutin tauon.

Jos veden taso saavuttaa tunnistinkentän Ⓗ, pumppu kyt-keytyy automaattisesti päälle myös 10 minuutin tauon aikana. Jos tämä toistuu useammin, valitse kytkentäpisteeksi seuraava tunnistinkenttä.

Nopean imun takaamiseksi pumppu kytkeytyy ilmanpoiston vuoksi lyhyesti pois päältä tunnistinkentässä Ⓐ – tunnistinkentässä Ⓑ. Pumppu kytkeytyy yhden kerran noin 20 sekunnin käytön jälkeen pois päältä noin 2 sekunniksi ja sen jälkeen taas uudelleen päälle.

Kytkentä- ja katkaisukorkeuksien näyttö:

→ Pidä tunnistinkenttää ⚫ painettuna, kunnes kaikkien ledien kaksoisvilkkuminen on vahvistanut syötön. Ajankohtaisesti asetetut kytkentä- ja katkaisukorkeudet näytetään.

Veden korkeusseurannan sammuttaminen:

Ledit seuraavat vedenkorkeutta automaattisessa tilassa. Tämä toiminto voidaan deaktivoida.

→ Pidä tunnistinkenttää ⑧ alustuksen aikana painettuna, kunnes kaikkien ledien kaksoisvilkuminen on kuitannut syötön (katso Veden pumppaus).

Kytke veden korkeusseuranta jälleen päälle niin, että painat tunnistinkenttää Ⓢ uudelleen alustuksen aikana, kunnes kaikkien ledien kaksoisvilkuminen on kuitannut syötön.

Esittelytila:

Esittelytarkoituksiin pumppu voidaan kytkeä esittelytilaan. Tässä tilassa ledit simuloivat vilkkumisjärjestyksellä pumpun toimintoja ja tunnistinkentät reagoivat kosketukseen.

→ Pidä tunnistinkentät Ⓤ ja Ⓤ painettuina kytkennän alustamisen tai liitännän jälkeisen itsetestauksen aikana, kunnes kaikkien ledien kaksoisvilkkuminen on kuitannut syötön.

Sammuttaaksesi esittelytilan pidä tunnistinkenttiä ⑤5 ja ⑧ uudelleen painettuina kytkennän alustamisen tai liitännän jälkeisen itsetestauksen aikana, kunnes kaikkien ledien kaksoisvilkkuminen on kuitannut syötön.

Manuaalinen käyttö [ kuva 01 ]:

Manuaalisessa käytössä pumppu käy niin kauan, kunnes pumppu irrotetaan virransyötöstä. Tämä tila soveltuu erityisesti matalaimuun.

Manuaalisessa käytössä tunnistinkentät deaktivoidaan. Pumppu käy niin kauan, kunnes pumppu irrotetaan virran-syötöstä tai toinen käyttötila valitaan.

→ Pidä 2 tunnistinkenttää ^86 ja ^88 painettuina, kunnes kaikkien ledien kaksoisvilkuminen on kuitannut syötön. Kaikki ledit palavat ja 5 sekunnin sisällä kaikki ledit sammuvat peräkkäin. Pumppu käynnistyy.

Näiden 5 sekunnin aikana pumppu tulisi asettaa veteen. Käynnistys tapahtuu vain, jos pumppu tunnistaa veden. Jos näin ei tapahdu, laskenta toistetaan kolme kertaa.

Jos vaadit enemmän aikaa pumpun laskemiseksi veteen, irrota pumppu sähkönjakelusta. Laskentaa jatketaan taas liitännän jälkeen.

Manuaalinen käyttö pysyy aktiivisena myös virransyötön katkaisemisen jälkeen.

Manuaalisen käytön lopettamiseksi irrota pumppu verkkovirrasta ja ota se vedestä. Yhdistä pumppu jälleen sähkönjakeluun ja pidä tunnistinkenttä ⑨ painettuna, kunnes se

kuitataan kaikkien ledien kaksoisvilkkumisella. Automaattitila on jälleen käytössä.

Käyt manuaalista tilaa vain valvonnan alaisena.

Ajallisesti rajoitettu manuaalinen käyttö:

Ajallisesti rajoitetussa manuaalisessa käytössä tunnistinkentät deaktivoidaan 10 minuutiksi. Pumppu käy tällöin 10 minuuttia ja sammu tämän jälkeen automaattisesti.

→ Pidä 2 tunnistinkenttää ⑤7 ja ⑧ painettuina, kunnes kaikkien ledien kaksoisvilkkuminen on kuitannut syötön. Kaikki ledit palavat ja 10 sekunnin sisällä kaikki ledit sammuvat peräkkäin. Pumppu käynnistyy.

10 minuutin jälkeen pumppu siirtyy automaattisesti jälleen automaattikäyttöön.

Virransyötön katkaisemisen jälkeen pumppu siirtyy jälleen automaattisesti automaattikäyttöön.

Automaattikäytön kytkemiseksi jälleen päälle pidä 2 tunnistinkenttää §7 ja §8 samanaikaisesti jälleen painettuina, kunnes kaikkien ledien kaksoisvilkkuminen on kuitannut syötön.

Matalaimu / normaalikäyttö (vain puhtaan veden uppopumpuille) [kuva O2]:

Normaalikäyttö:

Suositeltu käyttötila pumpun maksimitehoa ja maks. 5 mm raekokoa varten, erityisesti automaattitilassa.

→ Käännä 3 käännettävää jalkaa Ⓕ sisään.

Matalaimu:

Noin 1 mm loppuvedenkorkeus saavutetaan vain matalaimun manuaalisessa käytössä. Huomioi, että tässä tilassa kuljetus- ja imuteho on rajoitettua.

→ Käännä 3 käännettävää jalkaa Ⓕ ulos.

4. HUOLTO

VAARA! Henkilövammat! 1 oukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin huollat sitä.

Pumpun puhdistus:

VAARA! Henkilövammat! Coukkaantumisvaara ja tuotteen vaurioitu- misriski.

→ Älä puhdista tuotetta vesisuihkulla (varsinkaan painepesurin vesisuihkulla).
→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

→ Puhdista pumpun pinta kostealla liinalla.

Pumpun huuhtelu:

Pumppu on läpihuuhdeltava, jos sillä on pumpattu kloorija pesuainepitoista tai voimakkaasti likaantunutta vettä.

1. Pumppaa haaleaa vettä (enintään 35 °C), johon on mahdollisesti lisätty mietoa puhdistusainetta (esim. astianpesuainetta), kunnes pumpattu vesi on kirkasta.
2. Hävitä loppujäämät jätelain ohjesääntöjen mukaisesti.

5. SÄILYTYS

Käytöstä poistaminen:

Pumppu ei ole suojattu jäätymiseltä!

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota pumppu sähkönjakelusta.
2. Käännä pumppu ylösalaisin, kunnes vettä ei enää tule ulos.
3. Puhdista pumppu (katso 4. HUOLTO).
4. Säilytä pumppua kuivassa, suljetussa ja pakkaselta suojatussapaikassa.

56

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Loukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin korjaat tuotteen vikoja.

Imujalan ja pyörän puhdistus [ kuva T1 ]:

1. Vain tuotenumerolle 9044: Ruuvaa 5 ristikantaruuvia ⑨ irti ja poista kansi ⑩.

2. Ruuvaa 4 ristikantaruuvia ⑥ irti.

3. Vedä imujalka ⑦ irti pumpusta.

4. Puhdista imujalka ⑦ ja pyörä ⑧ (näiden huoltotöiden suorittaminen ei aiheuta takuun raukeamista).
5. Puhdista tiivistepinnat huolellisesti vaurioiden ja epätiiviyksien välttämiseksi.
6. Asenna imujalka ⑦ jälleen paikoilleen päinvastaisessa järjestyksessä.

Vaurioitunut tiiviste on vaihdettava.

Turvallisuussyistä vaurioituneen pyörän saa vaihtaa ainoastaan GARDENA-huoltopalvelu.

Ongelma Mahdollinen syy Korjaus

Pumppu käy, mutta se ei pumppaa vettä	Matala vedentaso ja täytetty letku asennetulla takaiskuventtilillä.	→ Poista takaiskuventtiili tai tyhjennä letku käsin.
	Ilma ei pääse poistumaan, koska paineletku on suljettuna. (Mahd. taittunut paineletku).	→ Avaa painejohto (esim. sulkuventtiili, levityslaitteet).
	Ilmalukko imukotelossa. → Odota noin 60 sekuntia, kunnes pumppu on suorittanut itsestään ilmanpoiston (tarvittaessa kytke virta pois päältä/jälleen päälle).
Virhekoodi 2	Imuaukko on tukkeutunut.	→ Puhdista imuaukko vesisuihkulla.
	Letku on tukkeutunut. → Poista letkun tukkeuma.
Virhekoodi 1 Pyörä on jumissa. → Puhdista imujalka ja pyörä.
Virhekoodi 2 Vedenpinta käyttöönotossa alle minimitason.		→ Upota pumppu syvemmälle.
Virhekoodi 3 Tunnistin on likainen. → Puhdista tunnistin.
Virhekoodi 4	Aika on ylittynyt.	→ Aseta pumppu veteen laskennan aikana.
Pumppu ei käynnisty tai pysähtyy äkisti käytön aikana	Lämpösuojaktykin on kytkenyt pumpun pois päältä ylikuumene- misen vuoksi.	→ Puhdista imuaukko. Ota huomioon veden korkein lämpötila (35 °C).
	Pumppu ilman virtaa.	→ Tarkasta sulakkeet ja sähköiset pistoliittimet.
	Vikavirtasuojakytkin on lauennut.	→ Irrota pumppu sähkönjake lusta ja käänny GARDENA-huoltopalvelun puoleen.
Pumppu käy, mutta siirtoteho pienenee äkisti	Imuaukko on tukkeutunut. → Puhdista imuaukko vesisuihkulla.
	Letku on tukkeutunut. → Poista letkun tukkeuma.
Pumppu käynnistyy ja pysähtyy useamman kerran peräkkäin	Takaisin valuva vesi letkusta.	→ Valitse seuraavaksi korkeampi kyt- kentäpiste ja ota takaiskuventtiili käyttöön.
Pumppu ei käynnisty aktivoidulla tunnistinkentällä §	Tunnistinkenttä § aktivoitiin lyhyen ajan sisällä useamman kerran ja pumppu on nyt tauolla.	→ Odota, kunnes tauko on ohi. Valitse seuraavaksi korkeampi kytkentäpiste ja ota takaiskuventtiili käyttöön.

HUOMAUTUS:

Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

1. TEKNISET TIEDOT

Uppopumppu Yksikkö Arvo		(tuotenro 9034)	Arvo(tuotenro 9036)	Arvo(tuotenro 9044)
Nimellisteho W 450 750 750
Verkkojännite V (AC) 230 230 230
Verkkotaajuus Hz 50	50	50
Maksimituotto	l/h	11.000	17.000	20.000
Maksimipaine/maksiminostokorkeus	bar/m	0,7/7,0	0,9/9,0	0,9/9,0
Maks. upotussyvyys	m	7	7	7
Min./maks. kytkentäkorkeus	mm	5 / 207	5 / 207	42 / 242
Min./maks. katkaisukorkeus	mm	1 / 170	1 / 170	35 / 205
Loppuveden korkeus	mm	1	1	35
Likaantunut vesi suurimmalla sallitulla raekoolla (* Matalaimu)	mm	1* / 5	1* / 5	35
Vähimmäissyvyys käyttöön otettaessa (noin)	mm	5	5	42
Liitäntäkaapeli m		10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Paino ilman johtoa (noin)	kg	4,0	4,7	5,0
Liitoskierre vedenpoisto	Tuuma	G 1 1/2"	G 1 1/2"	G 1 1/2"
Liitosmahdollisuudet Tuuma		1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Nesteen maksimilämpötila	°C	35	35	35

Huomautus: Päällekytkentä- ja katkaisukorkeudet sekä veden vähimmäistaso käyttöönotossa määritettiin ilman ylitettäviä korkeuseroja. Noin yli 1 metrin kuljetuskorkeuksissa muodostuu osittain pidempiä, jopa 1 minuutin pidempiä imuaikoja tai korkeampia, jopa +5 cm veden vähimmäiskorkeuksia.
* Jalkojen ollessa käännettyinä sisään arvot ovat aina 4 mm korkeampia.

1. LISÄTARVIKKEET

GARDENAn Litteä letkusarja 10 m 38 mm (1/2") letku letkunkiristimellä. tuotenro 5005
GARDENA Letkunkiristin 25 mm (1") letkuille liittimen kautta. tuotenro 7193
GARDENA Letkunkiristin 32 mm (1 1/4") letkuille liittimen kautta. tuotenro 7194
GARDENA Letkunkiristin 38 mm (1 1/2") letkuille liittimen kautta. tuotenro 7195
GARDENA Letkunkiristin 51 mm (2") letkuille liittimen kautta. tuotenro 7196
GARDENA Pumppuliitäntäsarja	19 mm (3/4") letkuille GARDENA liitäntäjärjestelmän kautta.	tuotenro 1752

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.
• Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.

- Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbilineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingon-korvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen / jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostoto-sitteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huolto-osoitteeseen.

Kuluvat osat:

Pyörä on kuluva osa eikä siten kuulu takuun piiriin.

GARDENA Nedsenkbar rentvannspumpe 11000CLEAR art. 9034/17000CLEAR art. 9036 / Nedsenkbar skittenvannspumpe 20000DIRT art. 9044

1. SIKKERHET 60
2. MONTASJE 61
3. BETJENING 62
4. VEDLIKEHOLD....64
5. LAGRING....64
6. UTBEDRE FEIL....65
7. TEKNISKE DATA....66
8. TILBEH∅R 66
9. SERVICE/GARANTI....67

! Kehavigastuste oht!

Lekkivate määrdeainete töttu vöib vedelik reostuda.

Pump ei ole pakasekindel!

Toodet peab säilitama lastele ligipääsmatuna.

ONT! Kehavigastuste oht!

Sukni nedrikst lietot, ja udeni atrodas cilveki.
