Марка	GARDENA
Модель	20000 Aquasensor (реф. 9044)
Тип продукту	Занурювальний дренажний насос для брудної води
Номінальна потужність	750 Вт
Напруга мережі / Частота	230 В змінного струму / 50 Гц
Максимальна продуктивність	20 000 л/год
Максимальна висота подачі	9 м (0,9 бар)
Максимальна глибина занурення	7 м
Максимальний діаметр частинок	35 мм
Максимальна температура рідини	35 °C
Кабель живлення	10 м (H07RN-F)
Вага (без кабелю)	5,0 кг
З'єднання виходу води	G 1 1/2" (нарізне)
Можливості підключення	1 1/4" / 1 1/2" / 2" або система GARDENA
Режими роботи	Автоматичний (датчик), ручний, ручний з обмеженням часу
Рівень увімкнення мін/макс	42 мм / 242 мм
Рівень вимкнення мін/макс	35 мм / 205 мм
Висота залишкової води (плоске всмоктування)	35 мм (ніжки відкриті)
Безпека	ПЗП (30 мА), тепловий захист, захист для кардіоімплантатів
Обслуговування та чистка	Очистіть всмоктувальну ніжку та крильчатку після використання; промийте теплою водою, якщо вода брудна або хлорована
Зношувані деталі	Крильчатка (заміна в сервісному центрі GARDENA)
Гарантія	2 роки (приватне використання)

Часті запитання - 20000 Aquasensor GARDENA

Яку воду може перекачувати насос Gardena 20000 Aquasensor?

Цей насос призначений для брудної води з частинками до 35 мм. Він не підходить для солоної води, легкозаймистих рідин або харчових продуктів.

Як налаштувати рівні ввімкнення та вимкнення?

Вийміть із води і після висихання датчика натисніть на сенсорне поле до подвійного миготіння. Потім виберіть верхнє поле для ввімкнення та нижнє для вимкнення. Підтвердження відбувається через 3 секунди.

Насос не запускається, що робити?

Спочатку перевірте живлення та ПЗП. Якщо з'являється код помилки 1, крильчатка заблокована: очистіть всмоктувальну ніжку. Якщо код 2, отвір всмоктування забитий. У разі перегріву зачекайте охолодження.

Як очистити насос після використання?

Відключіть насос. Зніміть всмоктувальну ніжку, відкрутивши 4 гвинти. Промийте крильчатку та ніжку чистою водою. Зберіть, перевіряючи герметичність ущільнень. Не використовуйте хімічні засоби або мийку високого тиску.

Яка максимальна глибина занурення?

Максимальна глибина занурення становить 7 метрів. Дотримуйтесь мінімальної глибини занурення (42 мм в автоматичному режимі), щоб уникнути сухого ходу.

Чи можна використовувати насос у ручному режимі?

Так, утримуйте поля S6 та S9 натиснутими до подвійного миготіння. Насос працює безперервно до відключення. Для режиму з обмеженням до 10 хвилин використовуйте S7 та S8.

Що означає миготіння світлодіодів?

Після підключення 9 світлодіодів загоряються послідовно: це ініціалізація датчика. В автоматичному режимі вони відображають рівень води. Подвійне миготіння підтверджує введення. У разі помилки миготливий код (1-4) вказує на проблему.

Чи можна використовувати насос у басейні?

Так, для перекачування хлорованої води або води з миючими засобами. Але ніколи не використовуйте насос, коли у воді є люди. Завжди відключайте вилку перед контактом з водою.

Які аксесуари рекомендовані?

Хомути GARDENA (арт. 7193-7196), комплект плоского шланга 10 м (арт. 5005) та набір для підключення шлангів 19 мм (арт. 1752) сумісні.

Як зберігати насос взимку?

Відключіть насос, злийте воду, перевернувши його догори дном, очистіть та зберігайте в сухому, закритому та захищеному від морозу місці. Утилізуйте залишки згідно з місцевим законодавством.

ПОСІБНИК КОРИСТУВАЧА 20000 Aquasensor GARDENA

UK Інструкція з експлуатації

Занурювальний насос для чистої води /

Занурювальний насос для брудної води

RO Instructiuni de utilizare

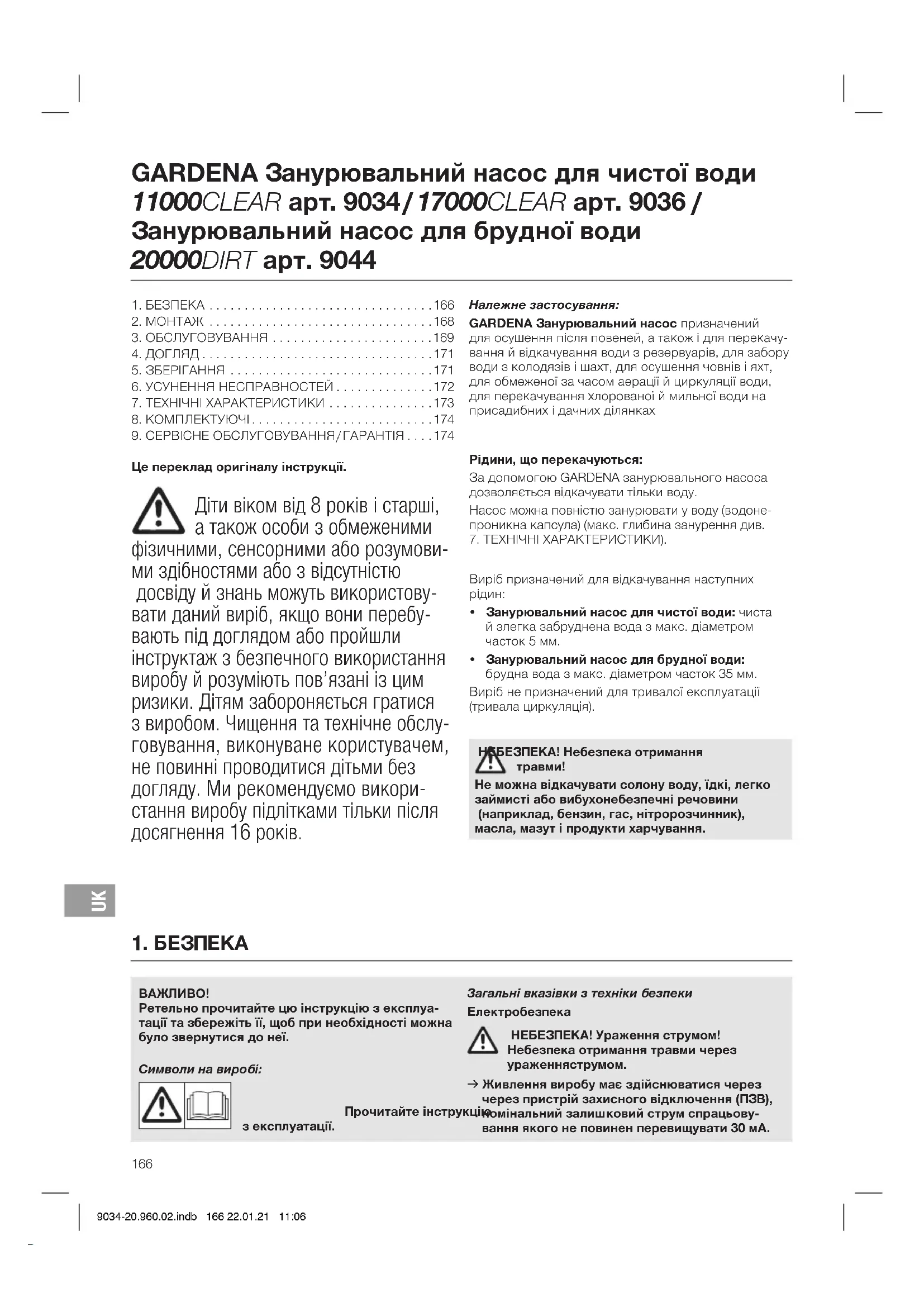

GARDENA Занурювальний насос для чистої води 11000CLEAR арт. 9034/17000CLEAR арт. 9036 / Занурювальний насос для брудної води 20000DIRT арт. 9044

1. БЕЗПЕКА ..... 166
2. МОНТАЖ 168
3. ОБСЛУГОВУВАННЯ ..... 169
4. ДОГЛЯД....171
5. ЗБЕРІГАННЯ ..... 171
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ .....172
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .....173
8. КОМПЛЕКТУЮЧІ.....174
9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ/ГАРАНТИЯ...174

Це переклад оригіналу інструкції.

Діти віком від 8 років і старші, а також особи з обмеженими фізичними, сенсорними або розумовими здібностями або з відсутністю досвіду й знань можуть використовувати даний виріб, якщо вони перебувають під доглядом або пройшли інструктаж з безпечного використання виробу й розуміють пов'язані із цим ризики. Дітям забороняється гратися з виробом. Чищення та технічне обслуговування, виконуване користувачем, не повинні проводитися дітьми без догляду. Ми рекомендуємо використання виробу підлітками тільки після досягнення 16 років.

Належне застосування:

GARDENA Занурювальний насос призначений для осушення після повеней, а також і для перекачування й відкачування води з резервуарів, для забору води з колодязів і шахт, для осушення човнів і яхт, для обмеженої за часом аерації й циркуляції води, для перекачування хлорованої й мильної води на присадибних і дачних ділянках

Рідини, що перекачуються:

За допомогою GARDENA занурювального насоса дозволяється відкачувати тільки воду.

Насос можна повністю занурювати у воду (водонепроникна капсула) (макс. глибина занурення див. 7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ).

Виріб призначений для відкачування наступних рідин:

• Занурювальний насос для чистої води: чиста й злегка забруднена вода з макс. діаметром часток 5 мм.
• Занурювальний насос для брудної води: брудна вода з макс. діаметром часток 35 мм.

Виріб не призначений для тривалої експлуатації (тривала циркуляція).

НББЕЗПЕКА! Небезпека отримання травми!

Не можна відкачувати солону воду, їдкі, легко займисті або вибухонебезпечні речовини (наприклад, бензин, гас, нітророзчинник), масла, мазут і продукти харчування.

1. БЕЗПЕКА

ВАЖЛИВО!

Ретельно прочитайте цю інструкцію з експлуатації та збережіть її, щоб при необхідності можна було звернутися до неї.

Символи на виробі:

з експлуатації.

Загальні вказівки з техніки безпеки

Електробезпека

НЕБЕЗПЕКА! Ураження струмом! Небезпека отримання травми через ураженняструмом.

→Живлення виробу має здійснюватися через через пристрій захисного відключення (ПЗВ), кціюмінальний залишковий струм спрацьову- вання якого не повинен перевищувати 30 мА.

→ Зверніться в сервісний центр GARDENA, якщо спрацював пристрій захисного відключення (RCD).

НЕБЕЗПЕКА! Небезпека отримання травм! Небезпека отримання травми через ура- ження електричним струмом.

→ Від'єднайте виріб від електромережі перед проведенням робіт з технічного обслуговування або заміно деталей. Відключена вилка повинна знаходитися у вашому полі зору.

Безпечна експлуатація

Уникайте перевищення температури води 35 °C.

Не можна використовувати насос, якщо у воді знаходяться люди.

Забруднення рідини може відбутися через просочування змащувальних речовин.

Біля води не повинні перебувати сторонні.

Експлуатуйте насос тільки з кутовим перехідником.

Кінець шлангу повинен розташовуватися нижче максимальної висоти нагнітання.

Захисний вимикач

Тепловий захисний вимикач:

При перевантаженні насос відключиться через вбудований термозахист мотора. Після достатнього охолодження мотора насос знову готовий до експлуатації.

Автоматичне видалення повітря

Даний насос обладнаний повітровипускним клапаном для видалення повітряного прошарку, який може утворюватися в насосі. Збоку на корпусі може виступати невелика кількість води, що є нормальним у процесі роботи.

Додаткові вказівки з техніки безпеки

Електробезпека

НЕБЕЗПЕКА! Зупинка серця!

Цей виріб під час експлуатації створює електромагнітне поле. Це поле при певних умовах може створити негативний вплив на роботу активних або пасивних медичних імплантатів. Щоб виключити небезпечні ситуації, які можуть призвести до тяжких або смертельних травм, особи з медичним імплантатом перед використанням цього виробу повинні проконсультуватися зі своїм лікарем і виробником імплантату.

Кабель

При використанні подовжувальних кабелів вони повинні відповідати мінімальним перетинам в нижченаведеній таблиці:

Напруга Довжина	кабелю	Перетин
230 – 240 В/50 Гц	До 20 м	1,5 мм ^2
230 – 240 В/50 Гц	20 – 50 м	2,5 мм ^2

НЕБЕЗПЕКА! Ураження струмом!

Через обрізаний мережний штекерний роз'єм по мережевому кабелю до електричної зони може проникнути волога та стати причиною короткого замикання.

→ Ні в якому разі не обрізати мережний штекер (наприклад, з метою прокладання через стіну).
→ Витягуйте штекер з розетки не за кабель, а за штекерну колодку.
→ У разі необхідності заміни електричного кабелю, її має виконати виробник або його представник, щоб уникнути загрози безпеці.

Сітьова вилка та муфтові з'єднання повинні бути бризкозахищені.

Переконайтеся, що електричні штекерні з'єднання перебувають поза зоною затоплення.

Сітьову вилку та провід підключення до електромережі захищайте від спеки, попадання масел та стикання з гострими кантами.

Слідкуйте за сітьовою напругою. Вказівки на паспортній табличці повинні відповідати параметрам електромережі.

При знаходженні в басейні або при торкännі поверхні води необхідно обов'язково витягти штепсельну вилку насоса.

Провід підключення до мережі не дозволяється застосовувати для кріплення чи транспорту вання насоса.

Для занурення або підняття, а також закріплення насоса необхідно використовувати фіксуючий трос.

Регулярно перевіряйте з'єднувальний провід.

Перед користуванням завжди слід здійснити візуальний контроль насоса (перш за все проводу підключення до мережі та сітьової вилки).

Пошкодженим насосом користуватися не дозволяється. У випадку пошкодження насос обов'язково перевірте в сервісному центрі GARDENA.

Інструкція з монтажу: необхідно знову наживити болти.

Перед використанням після технічного обслуговування необхідно перевірити, щоб усі деталі були прикручені.

При використанні нашого насоса з генератором необхідно дотримуватися вказівок виробника генератора.

Особиста безпека

НЕБЕЗПЕКА! Небезпека задухи!

Дрібні частини можуть бути легко проковтнуті. Через поліетиленовий мішок існус небезпека задухи для маленьких дітей. Не допускайте маленьких дітей до місця збірки.

Дотримуйтесь мінімального рівня води згідно з технічними характеристиками насоса.

Насос не дозволяється експлуатувати довше 10 хвилин при закритій стороні нагнітання.

Пісок та інші абразивні речовини приве-дуть до швидкого зношування й зниження продуктивності насоса.

Здійснювати маніпуляції із сенсорними поверхнями дозволяється тільки поза водою.

Під час експлуатації не можна знімати шланг.

Перед усуненням неполадок, дати насосу охолонути.

2. МОНТАЖ

НАБЕЗПЕКА!

Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску виробу.

→ Перш ніж збирати виріб, відключіть виріб від електроживлення.

Можливості підключення приєднувального ніпеля [зобр. А1]:

Шланг можна підключити за допомогою приєдну- вального ніпеля ④ для різних діаметрів шлангів або GARDENA з'єднувальної системи.

Великий діаметр шлангу	Викрутити сполучнийштуцер у з’єднанні Ⓐ[зобр. А2]
GARDENA з’єднувальна система /Арт. 9036/9044: середнійдіаметршлангу	Викрутити сполучнийштуцер у з’єднанні ⓑ[зобр. А3]
Маленький діаметр шлангу Штуцер не викручувати[зобр. А4]

При використанні шлангу з найбільшим діаметром насос буде працювати з максимальною продуктивністю.

Насос Арт. 9034 Арт. 9036
		Арт. 9044
Маленькийдіаметршлангу	25 мм (1")	32 мм (1 1/4")
Арт. GARDENAХомут для шланга	Арт. 7193	Арт. 7194
Середній діаметршлангу	GARDENA з'єднувальнасистема G 1"	38 мм (1 1/2")
Арт. GARDENAХомут для шланга	32 мм (1 1/4") *Арт. 7194	Арт. 7195
Великий діаметршлангу	38 мм (1 1/2")	51 мм (2")
Арт. GARDENAХомут для шланга	Арт. 7195	Арт. 7196

При використанні 38 мм (1 1/2") шлангу ми рекомендуємо GARDENA набір із плоским шлангом арт. 5005 з 10 м шлангом і шланговими хомутом.

* Для арт. 9034 поставляється додатковий приєдну- вальний ніпель ④а для 1 1/4"-шлангів.

Підключення шланга за допомогою присднувального ніпеля:

1. Для шлангу великого діаметра відріжте приєдну- вальний ніпель ④ по лінії ④.
2. Тільки для арт. 9036/9044: для шлангу середнього діаметра відріжте приєднувальний ніпель ④ по лінії (б).
3. Надягніть шланг на присднувальний ніпель ④.
4. Зафіксуйте шланг на приєднувальному ніпелі ④, наприклад, за допомогою GARDENA шлангового хомута.

Підключення шлангу за допомогою GARDENA з'єднувальної системи:

Для 17000CLEAR/20000DIRT (арт. 9036/9044) шланг не може бути підключений до GARDENA з'єднувальної системи за допомогою приєднувального ніпеля④.

За допомогою сполучної системи GARDENA можуть бути підключені 19 мм (3/4")-/15 мм (5/8")-і 13 мм (1/2")-шланги.

Не рекомендується використовувати шланги діаметром менше ніж 25 мм (1"), інакше може значно знизитися продуктивність насоса.

Діаметр шланга Приєднання до насоса

13 mm (1/2") GARDENA Комплектдля приседнання	Арт. 1750
15 mm (5/8") GARDENA Комплектдля приседнання	Арт. 1750
19 mm (3/4") GARDENA Комплектдля приседнання	Арт. 1752

1. Відріжте приєднувальний ніпель ④ по лінії ⑥.
2. Підключіть шланг за допомогою відповідної GARDENA з'єднувальної системи до присднувального ніпеля ④.

Небезпека отримання травми!

Небезпека порізу крильчаткою.

→ Експлуатуйте насос тільки з кутовим перехідником.

Шланг легко приєднується й від'єднується за допомогою фіксаторів ② на кутовому перехіднику ①.

В арт. 9034/9036 у поставку входить зворотний клапан, що запобігає зворотному струму води по шлангу. Макс. висота подачі досягається тільки без зворотного клапана.

Якщо очікуваний зворотний потік буде невеликим, наприклад, у випадку прокладеного на площині шлангу, рекомендуємо для кращої продуктивності насоса й продуктивності насоса з всмоктування, відмовитися від клапана.

1. Тільки для арт. 9034 / 9036: вставте зворотний клапан Ⓧ у насос. Зверніть увагу на напрямок установки.

2. По годинній стрілці вкрутіть до упору кутовий перехідник① у насос. (Якщо шланг повинен бути прокладений горизонтально, кутовий перехідник① необхідно викрутити на пів-оберту. При використанні зворотного клапана прийдеться застосовувати більше зусиль.)

3. Вкрутіть сполучний елемент③у приєднувальний ніпель④.
4. Вдавити приєднувальний ніпель ④ шлангу до упору в кутовий перехідник ①, щоб було чутно й видно, що він зафіксувався. Шланг надійно приєднаний до насоса.

3. ОБСЛУГОВУВАННЯ

НБЕЗПЕКА!

Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску виробу.

→ Перш ніж підключати, регулювати або транспортувати виріб, відключіть виріб від електроживлення.

Перекачування води:

Якщо насос не можна опустити за допомогою ручки, насос повинен бути опущений за допомогою троса. Закріпіть трос, протягнувши його через призначені для цього вушка й зав'язати. Мінімальна глибина занурення при введенні в експлуатацію див.

1. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ.

Насос необхідно встановити таким чином, щоб впускні отвори на всмоктувальній головці не були частково або повністю заблоковані сміттям.

Використовуючи насос у ставку, необхідно встанов- лювати його, наприклад, на цеглину.

При рівні води близькому до мінімального рівня при введенні в експлуатацію, процес перекачування може зайняти більше часу.

1. Зануріть насос.

2. Підключіть насос до мережі електроживлення. Увага! Насос відразу запрацює. Датчик буде ініціалізований, і це відобразиться як «вогні, що біжать».

Автоматичний режим роботи [зобр. 01]:

При автоматичному режимі роботи насос автоматично включається при досягненні рівня води при включенні, і автоматично відключається, при досягненні рівня води при відключенні.

Рівень води при включенні / відключенні сенсорнихповерхонь:

У датчика є дев'ять сенсорних поверхонь (з §1 до §9 знизу нагору), які перебувають праворуч від світлодіодів.

Висота сенсорних поверхонь близько 1 см (між сенсорними поверхнями не розпізнається палець або зміни рівня води).

Сенсорна поверхня	S1	S2	S3	S4	S5	S6	S7	S8	S9
Арт. 9034/9036 Рівень включення [мм]	5	19 34	53 7	7 105	136	170	207
Арт. 9044 Рівень включення [мм]	42 54	69	88 1	12 140	171	205	242

Арт. 9034/9036: Якщо ніжки складені всередину, то відповідно значення збільшаться на 4 мм.

Після підключення насоса до електромережі засві- ться один за одним 9 світлодіодів.

Відповідно до заводських налаштувань насос запускається в автоматичному режимі з рівнем води при включенні – сенсорна поверхня Ⓚ і рівнем води при відключенні – сенсорна поверхня Ⓞ.

Налаштування рівня води при включенні / відключенні [зобр. 01]:

Налаштовувати сенсорні поверхні можна тільки поза водою.

Коли насос витягнуто із води, для програмування датчика необхідно його висушити.

Верхня сенсорна поверхня завжди визначає рівень води при включенні, нижня сенсорна поверхня – рівень води при відключенні.

1. Натискайте на сенсорну поверхню, доки всі світ- лодіоди не блимнуть двічі, в короткому інтервалі, тим самим підтвердивши введення.
2. Натисніть та утримуйте сенсорну поверхню ⑥7, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення. На короткий час відобразяться актуальні значення рівня води при включенні / відключенні. Після цього засвітяться всі сенсорні поверхні.
3. Натисніть необхідну верхню сенсорну поверхню для установки рівня води при включенні. Світлодіод обраної сенсорної поверхні згасне.
4. Натисніть необхідну нижню сенсорну поверхню для установки рівня води при відключенні. Світлодіод обраної сенсорної поверхні згласне. Через 3 секунди значення заданого рівня води при включенні та відключенні будуть прийняті й відображені.

Автоматичне усмоктування чистої води для дуже низького рівня води:

Сенсорна поверхня Ⓢ️ може бути одночасно обрана як пункт включення й відключення.

Якщо сенсорна поверхня Ⓗ після запуску насоса протягом 10 хвилин розпізнає ще воду, насос відключиться, щоб виключити ушкодження внаслідок сухого ходу.

Незважаючи на це, насос запуститься, якщо сенсорна поверхня Ⓜ розпізнає воду. У цьому випадку, для забезпечення точного розпізнавання рівня води, датчик повинен бути очищений.

Якщо сенсорна поверхня ⑤ протягом короткого часу буде багаторазово активована через воду, що виливається назад зі шлангу, насос зупиниться на 10 хвилин.

Якщо рівень води досягне сенсорної поверхні ⑧2, насос включиться автоматично, навіть під час паузи тривалістю 10 хвилин. Якщо це відбувається регулярно, будь ласка, виберіть наступну сенсорну поверхню як точку включення.

Для забезпечення швидкого всмоктування насос на сенсорних поверхнях ⑤1 – ⑤9 відключається на короткий час для видалення повітря. Насос після 20 секунд роботи відключиться одноразово прибл. на 2 секунди, а потім знову включиться.

Відображення рівня води при включенні та відключенні:

→ Натисніть та утримуйте сенсорну поверхню Ⓗ️, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення. Будуть відображені актуальні значення рівня води при включенні та відключенні.

Відключити спостереження за рівнем води:

В автоматичному режимі роботи світлодіоди відслідковують рівень води. Це можна відключити.

→ Натисніть та утримуйте під час ініціалізації сенсорну поверхню ③, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення (див. Відкачування води).

Щоб знову включити відстеження рівня води, знову натисніть та утримуйте під час ініціалізації сенсорну поверхню ^58 , доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення.

Демонстраційний режим:

З метою презентації насос можна перевести в демонстраційний режим. У цьому режимі світлодіоди моделюють функції насоса за допомогою певної послідовності блимання, а сенсорні поверхні реагують на торкання.

→ Натисніть та утримуйте сенсорні поверхні ⑤5 і ⑤8 під час ініціалізації при підключенні або під час самоперевірки після підключення, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення.

Щоб відключити демонстраційний режим, знову натисніть й утримуйте сенсорні поверхні §5 і §8 під час ініціалізації при підключенні або під час самоперевірки після підключення, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення.

Ручний режим роботи [зобр. 01]:

У ручному режимі насос працює так довго, доки він не буде відключений від електромережі. Даний режим особливо підходить для поверхневої відкачки.

У ручному режимі сенсорні поверхні відключені. Насос працює так довго, доки він не буде відключений від електромережі або не буде обраний інший режим роботи.

→ Натисніть та утримуйте 2 сенсорні поверхні Ⓟ і Ⓞ, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення. Всі світлодіоди світься та протягом 5 секунд гаснуть один за одним. Насос запускається.

Під час цих 5 секунд насос необхідно занурити у воду. Запуск відбудеться тільки тоді, коли насос розпізнає воду. Якщо цього не відбудеться, зворотний відлік часу буде повторений до трьох разів.

Якщо потрібно більше часу, щоб помістити насос у воду, необхідно відключити насос від електроживлення. Зворотний відлік часу продовжиться після підключення до електроживлення.

Ручний режим залишається активним також і після відключення подачі струму.

Щоб завершити ручний режим, від'єднайте насос від електромережі та витягніть його з води. Підключіть насос знову до електроживлення, натисніть та утримуйте сенсорну поверхню ⑲, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення. Теперь насос перебуває в автоматичному режимі.

Експлуатація в ручному режимі тільки під наглядом.

Ручний режим, обмежений за часом:

В обмеженому за часом ручному режимі сенсорні поверхні будуть відключені на 10 хвилин. Насос буде працювати протягом 10 хвилин, а потім автоматично відключиться.

→ Натисніть та утримуйте 2 сенсорні поверхні Ⓢ i Ⓤ, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення. Всі світлодіоди світься та протягом 10 секунд гаснуть один за одним. Насос запускається.

Через 10 хвилин насос знову автоматично перейде в автоматичний режим роботи.

Після відключення подачі електроживлення насос автоматично перейде в автоматичний режим роботи.

Для того, щоб знову включити автоматичний режим, необхідно натиснути й утримувати одночасно 2 сенсорні поверхні S7 і S8, доки всі світлодіоди не блимнуть двічі, тим самим підтвердивши введення.

Поверхнева відкачка / звичайний режим роботи (тільки для занурювальних насосів для чистої води) [зобр. О2]:

Звичайний режим роботи:

Рекомендований режим роботи для забезпечення максимальної потужності насоса й розміру часток до 5 мм, особливо, в автоматичному режимі.

→ Скласти 3 відкидні ніжки Ⓕ всередину.

Поверхнева відкачка:

Залишковий рівень води в 1 мм досягається тільки при поверхневій відкачці в ручному режимі. Будь ласка, зверніть увагу на те, що в цьому режимі робо-

ти продуктивність насоса і продуктивність насоса з всмоктування знижені.

→ Відкинути 3 відкидні ніжки Ⓕ.

4. ДОГЛЯД

НЕБЕЗПЕКА! Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску виробу.

→ Перш ніж проводити роботи з технічного обслуговування виробу, відключіть виріб від електроживлення.

Чищення насоса:

НБЕЗПЕКА! Небезпека отримання травми!

Загроза отримання травми і ризик пошкодженнявиробу.

→ Не очищайте виріб під струменем води (особливо під високим тиском).

→ Не очищуйте хімікатами, включаючи бензин, або розчинниками. Деякі з них можуть пошкодити важливі пластикові деталі.

→ Очистіть поверхню насоса за допомогою вологої тканини.

Промивання насоса:

Після перекачування хлорованої, мильної або сильно забрудненої води насос необхідно промити.

1. Прокачуйте ледве теплу воду (макс. 35 °C), можливо з додаванням неагресивного засобу, що чистить (наприклад, засобу для миття посуду), доти, доки вода, що перекачується, не стане прозорою.

2. Утилізуйте відходи згідно з директивами закону про ліквідацію відходів.

5. ЗБЕРІГАННЯ

Виведення з експлуатації:

Насос не захищений від морозу!

Виріб повинен зберігатися в недоступному для дітей місці.

1. Відключіть насос від мережі електроживлення.
2. Переверніть насос догори дном, поки не перестане витікати вода.
3. Очистіть насос (див. 4. ДОГЛЯД).
4. Зберігайте насос в сухому, закритому й захищеному від морозу місці.

Утилізація:

(відповідно до Директиви 2012/19/ЄС)

Виріб не можна утилізувати зі звичайними побутовими відходами. Він повинен бути утилізований відповідно до місцевих чинних стандартів з охорони навколишнього середовища.

ВАЖЛИВО!

→ Утилізуйте виріб у або за допомогою місцевого спеціалізованого збірного пункту з утилізації.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НББЕЗПЕКА! Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску виробу.

→ Перед усуненням неполадок, відключіть виріб від електроживлення.

Чищення всмоктувальної головки й крильчатки [зобр. Т1]:

1. Тільки для арт. 9044: Викрутіть 5 гвинтів із хрестоподібним шліцом ⑨ і зняти кришку ⑩.

2. Викрутіть 4 гвинта із хрестоподібним шліцом ⑥.

3. Від'єднайте всмоктувальну головку ⑦ від насоса.

4. Очистіть всмоктувальну головку ⑦ й крильчатку ⑧ (виконання даних робіт з технічного обслуговування не призведе до припинення гарантії).
5. Щоб уникнути пошкоджень і негерметичності необхідно ретельно очистити ущільнювачі.
6. Зберіть всмоктувальну головку ⑦, здійснивши всі дії у зворотній послідовності.

Ушкоджений ущільнювач повинен бути замінений.

З міркувань безпеки проводити заміну ушкодженої крильчатки дозволяється тільки сервісному центру GARDENA.

Проблема Можлива причина Спосіб усунення

Насос працює,але не качає воду	Низький рівень води й наповнений шланг із вбудованим зворотним клапаном.	→ Витягніть зворотний клапан або вручну спорожніть шланг.
	Повітря не може вийти, тому що закрито магістраль нагнітання (Можливо перегнувся напірний рукав).	→ Відкрийте напірну лінію (наприклад, запірнийвентиль, пристрої для дозування).
	Повітряна пробка у всмокту-вальному патрубку.	→ Почекайте 60 секунд, поки насос самостійно не видалить повітря (при необхідності виключити/включити).
Код помилки 2	Всмоктувальний отвір забився.	→ Очистіть всмоктувальний отвір струменем води.
	Шланг забився.	→ Видаліть засмічення в шлангу.
Код помилки 1	Крильчатка заблокована.	→ Очистіть всмоктувальну головку й крильчатку.
Код помилки 2	Рівень води при введенні в експлуатацію нижче дозволеного мінімального рівня води.	→ Зануріть насос глибше.
Код помилки 3	Датчик забруднений.	→ Очистіть датчик.
Код помилки 4	Перевищено час.	→ Встановіть насос у воду під час зворотного відліку часу.
Насос не запускаєтьсяабо в процесі експлуатації раптово зупиняється	Тепловий захисний вимикач відключив насос через перегрів.	→ Очистіть всмоктувальний отвір.Звертайте увагу на максимальну температурусередовища (35 °C).
	Насос без струму.	→ Перевірте запобіжники й електричні з'єднання.
	Спрацював пристрій захисного відключення (струм витоку).	→ Відключіть насос від мережі електроживлення і зверніться до сервісного центру GARDENA.
Насос працює, алепродуктивність роботи насоса раптово падає	Всмоктувальний отвір забився.	→ Очистіть всмоктувальний отвір струменем води.
	Шланг забився.	→ Видаліть засмічення в шлангу.
Насос запускається й зупиняється кілька разів підряд	Зворотний потік води зі шлангу.	→ Виберіть наступну вищу точку включення й встановіть зворотний клапан.

172

Проблема	Можлива причина	Спосіб усунення
Насос не запускається при активній сенсорній панелі5	Сенсорна панель6 протягом короткого часу була активована безліч разів і насос перебуває в режимі паузи.	→ Дочекайтесь закінчення паузи. Виберіть наступну вищу точку включення й встановіть зворотний клапан.

ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані компанією GARDENA.

1. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Занурювальний насос Одиниця	вимірю-вання	Значення(арт. 9034)	Значення(арт. 9036)	Значення(арт. 9044)
Номінальна потужність Вт 450 750 750
Мережева напруга В (АС) 230 230 230
Частота мережі Гц50 50 50
Макс. продуктивність насоса л/ч 11.000 17.000 20.000
Макс. тиск/макс. висотавідкачуваннярідини	бар /м	0,7 /7,0	0,9 /9,0	0,9 /9,0
Макс. глибина заглиблення м 7 7 7
Мін./макс. рівень води привключенні	мм	5 / 207	5 / 207	42 / 242
Мін./макс. рівень води привідключенні	мм	1 / 170	1 / 170	35 / 205
Висота залишкового рівня води	мм	1	1	35
Брудна вода з макс. діаметромчасток (* Поверхнева відкачка)	мм	1* / 5	1* / 5	35
Мінімальний рівень водипри введенні в експлуатацію(около)	мм	5	5	42
Сполучний кабель	м	10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Вага без кабелюл (около)	кг	4,0	4,7	5,0
Сполучна різьба на випускномуотворі	дюйми	G 1 1/2"	G 1 1/2"	G 1 1/2"
Можливості підключення	дюйми	1" / 1 1/4" / 1 1/2" /G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Макс. температура робочої рідини °C		35	35	35

Вказівка: Рівень води при включенні і відключенні, а також мінімальний рівень води при введенні в експлуатацію визначені без урахування різниці висот, яку необхідно подолати. Якщо висота подачі складає близько 1 м і вище, час всмоктування збільшується до 1 хвилини або збільшується мінімальний рівень води до +5 см.
* Якщо ніжки складені всередину, то відповідно значення збільшаться на 4 мм.

8. КОМПЛЕКТУЮЧІ

GARDENA Набір із плоским шлангом	10 м 38 мм (1/2")-шланг із фіксатором для шлангу.	арт. 5005
GARDENA Хомут для шланга	Для 25 мм (1")-шлангів через сполучний штуцер.	арт. 7193
GARDENA Хомут для шланга	Для 32 мм (1 1/4")-шлангів через сполучний штуцер.	арт. 7194
GARDENA Хомут для шланга	Для 38 мм (1 1/2")-шлангів через сполучний штуцер.	арт. 7195
GARDENA Хомут для шланга	Для 51 мм (2")-шлангів через сполучний штуцер.	арт. 7196
GARDENA Комплект для присіднання	Для 19 мм (3/4")-шлангів через сполучну систему GARDENA.	арт. 1752

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ/ГАРАНТІЯ

Сервіс:

Для зв'язку дивіться, будь ласка, адресу на звороті.

Гарантійний лист:

У випадку виконання гарантійних вимог із вас не стягуватиметься плата за надані послуги. GARDENA Manufacturing GmbH надає для всіх GARDENA оригінальних нових виробів гарантію терміном на 2 роки з моменту, коли вони були вперше придбані у дилера, якщо вироби були використані виключно у приватних цілях. На вироби, придбані на вторинному ринку, ця гарантія виробника не поширюється. Надана гарантія поширюється на всі істотні недоліки виробу, які на підставі доказів пояснюються дефектами матеріалу або виробничим браком. Ця гарантія передбачає безкоштовну заміну несправного виробу на справний, або ж ремонт несправного виробу, надісланого нам користувачем. Ми зберігаємо за собою право вибору одного з цих варіантів. Ця послуга надається за таких умов:

• Виріб використовувався за призначенням і згідно з рекомендаціями, наведеними в інструкціях із експлуатації.
• Ані покупець, ані треті особи не намагалися відкрити або відремонтувати виріб.
• В процесі експлуатації були використані тільки оригінальні GARDENA запасні та швидкозношувані частини.

- Пред'явити копію чека.

Гарантія не поширюється на звичайний знос деталей і компонентів (наприклад, на ріжучих пристроях, деталях кріплення ріжучих пристроїв, турбінах, дже- релах світла, клиновидних і зубчастих ременях, крильчатці, повітряних фільтрах, свічках запалення), візуальні зміни, а також швидкозношувані частини і витратні матеріалі.

Ця гарантія виробника, відповідно вище вказаних умов, обмежується постачанням з метою заміни і ремонтом. Інші претензії до нас як виробника, такі як відшкодування збитку, не обґрунтовуються гарантією виробника. Звичайно, ця гарантія виробника, не стосується існуючих, встановлених законом і договірних гарантійних зобов'язань дилера/продавця.

Гарантія виробника підлягає правовим положенням ФРН.

У гарантійному випадку надішліть, будь ласка, несправний виріб разом із копією чеку про покупку і описом несправності, сплативши вартість пересилки, на адресу GARDENA сервісного центру.

Швидкозношувані деталі:

Крильчатка є швидкозношуваною деталлю, і таким чином, гарантія на неї не поширюється.
