| Značka | GARDENA |
| Model | 20000 Aquasensor (ref. 9044) |
| Typ výrobku | Ponorné čerpadlo pro špinavou vodu |
| Jmenovitý výkon | 750 W |
| Síťové napětí / Frekvence | 230 V AC / 50 Hz |
| Maximální průtok | 20 000 l/h |
| Maximální dopravní výška | 9 m (0,9 bar) |
| Maximální hloubka ponoření | 7 m |
| Maximální průměr částic | 35 mm |
| Maximální teplota kapaliny | 35 °C |
| Napájecí kabel | 10 m (H07RN-F) |
| Hmotnost (bez kabelu) | 5,0 kg |
| Přípojka výstupu vody | G 1 1/2" (závit) |
| Možnosti připojení | 1 1/4" / 1 1/2" / 2" nebo systém GARDENA |
| Režimy provozu | Automatický (snímač), ruční, časově omezený ruční |
| Úroveň zapnutí min/max | 42 mm / 242 mm |
| Úroveň vypnutí min/max | 35 mm / 205 mm |
| Výška zbytkové vody (ploché sání) | 35 mm (otevřené nožky) |
| Bezpečnost | Proudový chránič FI (30 mA), tepelná ochrana, zastavení pro kardiostimulátory (implantační zařízení) |
| Údržba a čištění | Po použití vyčistěte přísavkovou nožku a oběžné kolo; pokud je voda špinavá nebo chlorovaná, opláchněte vlažnou vodou |
| Opotřebitelné díly | Oběžné kolo (výměna v servisu GARDENA) |
| Záruka | 2 roky (soukromé použití) |
Často kladené otázky - 20000 Aquasensor GARDENA
Dotazy uživatelů ohledně 20000 Aquasensor GARDENA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vodní čerpadlo ve formátu PDF zdarma! Najděte svůj návod 20000 Aquasensor - GARDENA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 20000 Aquasensor značky GARDENA.
NÁVOD K OBSLUZE 20000 Aquasensor GARDENA
Ponorné čerpadlo na čistou vodu /
Ponorné čerpadlo na špinavou vodu
EAC
Ponorné čerpadlo na čistú vodu /
Ponorné čerpadlo na znečistenú vodu
EL Οδηγίες χρήσης

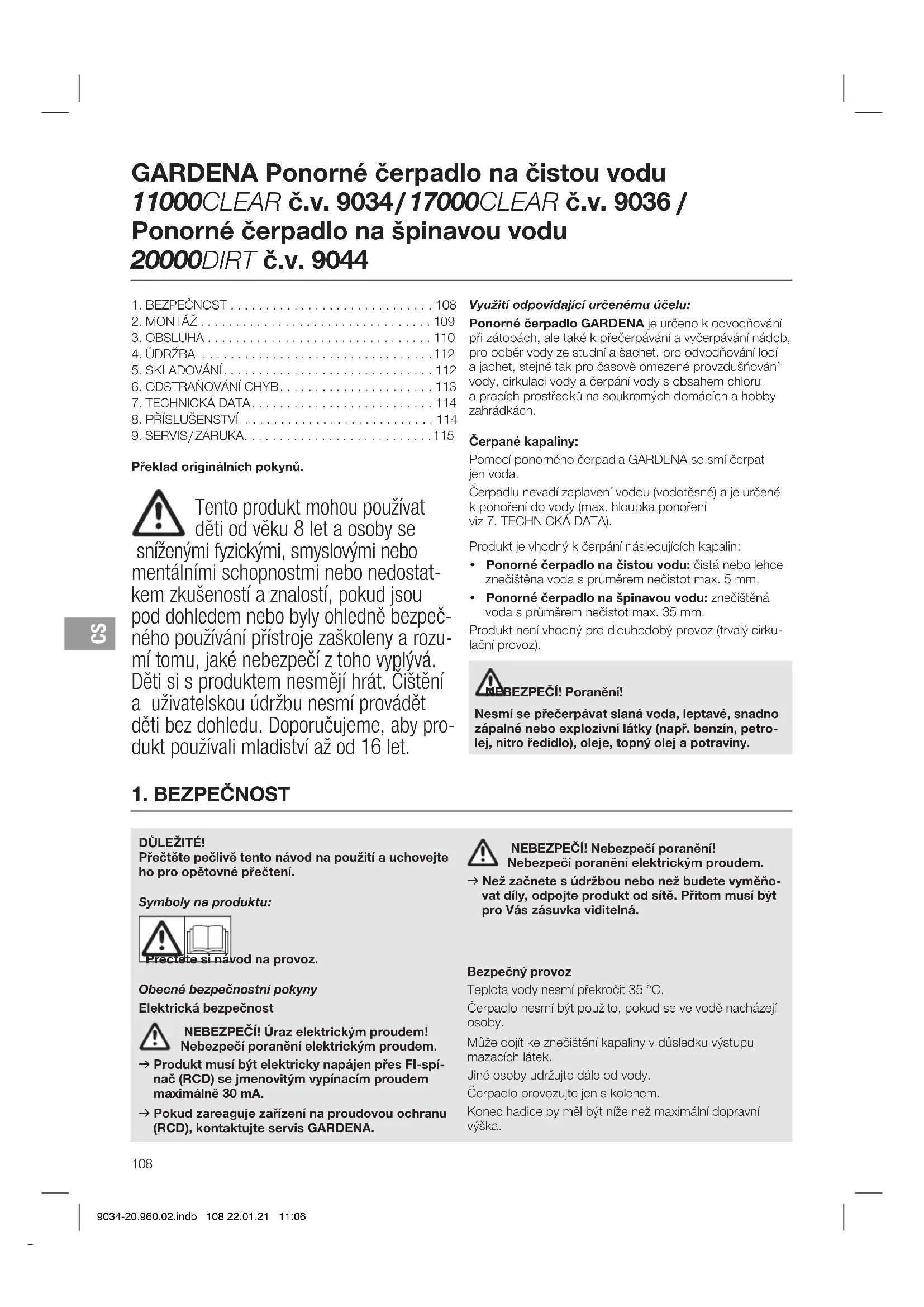

GARDENA Ponorné čerpadlo na čistou vodu 11000CLEAR č.v. 9034/17000CLEAR č.v. 9036 / Ponorné čerpadlo na špinavou vodu 20000DIRT č.v. 9044
- BEZPEČNOST 108
- MONTÁŽ 109
- OBSLUHA 110
- ÚDRŽBA 112
- SKLADOVÁNÍ....112
- ODSTRAŇOVÁNÍ CHYB....113
- TECHNICKÁ DATA....114
- PŘÍSLUŠENSTVÍ 114
- SERVIS/ZÁRUKA....115
Překlad originálních pokynů.
Tento produkt mohou používat děti od věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly ohledně bezpečného používání přístroje zaškoleny a rozumí tomu, jaké nebezpečí z toho vyplývá. Děti si s produktem nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu. Doporučujeme, aby produkt používali mladiství až od 16 let.
Využití odpovídající určenému účelu:
Ponorné čerpadlo GARDENA je určeno k odvodňování při zátopách, ale také k přečerpávání a vyčerpávání nádob, pro odběr vody ze studní a šachet, pro odvodňování lodí a jachet, stejně tak pro časově omezené provzdušňování vody, cirkulaci vody a čerpání vody s obsahem chloru a pracích prostředků na soukromých domácích a hobby zahrádkách.
Čerpané kapaliny:
Pomocí ponorného čerpadla GARDENA se smí čerpat jen voda.
Čerpadlu nevadí zaplavení vodou (vodotěsné) a je určené k ponoření do vody (max. hloubka ponoření viz 7. TECHNICKÁ DATA).
Produkt je vhodný k čerpání následujících kapalin:
- Ponorné čerpadlo na čistou vodu: čistá nebo lehce znečištěna voda s průměrem nečistot max. 5 mm.
- Ponorné čerpadlo na špinavou vodu: znečištěná voda s průměrem nečistot max. 35 mm.
Produkt není vhodný pro dlouhodobý provoz (trvalý cirkulační provoz).
MEBEZPEČÍ! Poranění!
Nesmí se přečerpávat slaná voda, leptavé, snadno zápalné nebo explozivní látky (např. benzín, petrolej, nitro ředidlo), oleje, topný olej a potraviny.
1. BEZPEČNOST
DŮLEŽITÉ!
Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné přečtení.
Symboly na produktu:
Obecné bezpečnostní pokyny
Elektrická bezpečnost
NEBEZPEČÍ! Úraz elektrickým proudem! Nebezpečí poranění elektrickým proudem.
→ Produkt musí být elektricky napájen přes FI-spínač (RCD) se jmenovitým vypínacím proudem maximálně 30 mA.
→ Pokud zareaguje zařízení na proudovou ochranu (RCD), kontaktujte servis GARDENA.
NEBEZPEČÍ! Nebezpečí poranění! Nebezpečí poranění elektrickým proudem.
→ Než začnete s údržbou nebo než budete vyměňovat díly, odpojte produkt od sítě. Přitom musí být pro Vás zásuvka viditelná.
Bezpečný provoz
Teplota vody nesmí překročit 35 °C.
Čerpadlo nesmí být použito, pokud se ve vodě nacházejí osoby.
Může dojit ke znečištění kapaliny v důsledku výstupu mazacích látek.
Jiné osoby udržujte dále od vody.
Čerpadlo provozujte jen s kolenem.
Konec hadice by měl být níže než maximální dopravní výška.
Ochranný spínač
Teplotní ochranný spínač:
Při přetížení je čerpadlo vypnuto vestavěnou tepelnou ochranou motoru. Po dostatečném ochlazení motoru je čerpadlo opět připraveno k provozu.
Automatické odvzdušnění
Toto čerpadlo je vybaveno odvzdušnovacím ventilem, který odstraní eventuální vzduchový polštář v čerpadle. V závislosti na funkci tak může na boku tělesa vytéct trochuvody.
Dodatečné bezpečnostní pokyny
Elektrická bezpečnost
NEBEZPEČÍ! Zástava srdce!
Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podmínek působit na funkci aktivních nebo pasivních lékařských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátu.
Kabely
Při použití prodlužovacího kabelu musí jeho minimální průřez odpovídat následující tabulce:
Napětí Délka kabelu Průřez
| 230 – 240 V / 50 Hz Do 20 m 1,5 mm | ^2 |
| 230 – 240 V / 50 Hz 20 – 50 m 2,5 mm | ^2 |
Přes odříznutou sitovou zástrčku může přes sitový kabel vniknout do elektrické oblasti vlhkost a způsobit zkrat.
→ Sitovou zástrčku v žádném případě nestříhejte (např. stěnová průchodka).
→ Netahejte zástrčku za kabel, když ji chcete vytáhnout ze zásuvky, chytněte ji za těleso zástrčky.
→ Pokud se u tohoto přístroje poškodí síťové přívodní vedení, musí být vymě něno výrobcem nebo jeho
servisem nebo podobně kvalifikovanou osobou, aby se vyloučilo ohrožení elektrickým proudem.
Zástrčky a spojky musí být chráněny proti střikající vodě. Ujistěte se, že se elektrické připojení nenachází v oblasti zaplavené vodou.
Zástrčku a síťový kabel chraňte před horkem, olejem a ostrými hranami.
Dbejte sitového napětí. Údaje na typovém štítku musí souhlasit s údaji v síti.
Při pobytu v bazénu nebo při dotyku vodní plochy musí být bezpodmínečně vytažena síťová zástrčka čerpadla.
K prénášení nebo upevňování čerpadla nepoužívejte napájecí kabel.
Pro ponoření, resp. vytažení a zajištění čerpadla musí být použit upevňovací provaz.
Pravidelně kontrolujte přívodní vedení.
Před použitím čerpadla zkontrolujte pohledem, zda není poškozené (hlavně kabel a zástrčku).
Poškozené čerpadlo nikdy nepoužívejte. Čerpadlo v případě poškození bezpodmínečně nechejte zkontrolovat v servisu firmy GARDENA.
Návod na montáz: Všechny šrouby opět ručně dotáhnout.
Před použitím po údržbě zajistit, aby byly všechny díly přišroubovány.
Při využití našich čerpadel s generátorem je třeba dbát výstražných pokynů výrobce generátoru.
Osobní bezpečnost
NEBEZPEČÍ! Nebezpečí udušení!
Menší dily mohou být snadno spolknuty. Při použití polyetylénových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.
Dbejte na minimální stav vody podle parametrů čerpadla.
Nenechávejte čerpadlo běžet déle než 10 minut proti uzavřené výtlačné straně.
Písek a jiné abrazivní látky vedou k rychlejšímu opotřebení a zkrácení životnosti čerpadla.
Senzorová pole smí být ovládána pouze mimo vodu.
Hadice nesmí být během provozu vytažena.
Než začnete odstraňovat chyby, nechte čerpadlo vychladnout.
2. MONTÁŽ
NŠBEZPEČÍ! Poranění!
Nebezpečí poranění při neúmyslném spuštění produktu.
→ Než začnete produkt montovat, oddělte ho od elektrického napájení.
Možnosti připojení připojovacího šroubení [obr. A1]:
Hadice může být připojena pomocí připojovacího šroubení ④ k různým průměrům hadice nebo pomocí spojovacího systému GARDENA.
| Velký průměr hadice | Čep priu u Ⓐ oddělit [obr. A2] |
| Spojovací systém GARDENA /Č.v. 9036 / 9044: Středni průměrhadice | Čep priu u Ⓑ oddělit[obr. A3] |
Malý průměr hadice Čep neoddělovat
[obr. A4]
Při použití největšího průměru hadice má čerpadlo maximální čerpací výkon.
Čerpadlo Č.v. 9034 Č.v. 9036
Č.v. 9044
| Malý průměr hadice | 25 mm (1") | 32 mm (1 1/4") |
| Č.v. GARDENA hadicová spona | Č.v. 7193 | Č.v. 7194 |
| Střední průměr hadice | Spojovací systém GARDENA G 1" | 38 mm (1 1/2") |
| Č.v. GARDENA hadicová spona | 32 mm (1 1/4")*Č.v. 7194 | Č.v. 7195 |
| Velký průměr hadice | 38 mm (1 1/2") | 51 mm (2") |
| Č.v. GARDENA hadicová spona | Č.v. 7195 | Č.v. 7196 |
Při použití hadice 38 mm (1 1/2") doporučujeme sadu ploché hadice GARDENA č.v. 5005 s hadicí o délce 10 m a s hadicovou sponou.
* K č.v. 9034 se přidává jedno přídavné připojovací šroubení ④a pro hadice 1 1/4".
Připojení hadice pomocí připojovacího šroubení:
- Při použití velkého průměru hadice oddělte připojovací šroubení ④ v ⓐ.
- Jen pro typ 9036 / 9044: Při použití středního průměru hadice oddělte připojovací šroubení ④ v ⑥.
- Nasuňte hadici na připojovací šroubení ④.
- Upevněte hadici např pomocí hadicové spony GARDENA k připojovacímu šroubení ④.
Připojení hadice pomocí spojovacího systému GARDENA:
U 17000CLEAR/20000DIRT (č.v. 9036/9044) nelze hadici spojit pomocí pripojovacího šroubení ④ se spojovacím systémem GARDENA.
Pomocí GARDENA zastřeného systému se mohou připojit hadice 19 mm (3/4") / 15 mm (5/8") a 13 mm (1/2").
Nedoporučujeme používat hadice s průměrem menším než 25 mm (1"), protože to znamená zřetelné snížení průtoku.
Průměr hadice Přípojka čerpadla
| 13 mm (1/2") GARDENA Připoj.sada pro čerpadla | Č.v. 1750 |
| 15 mm (5/8") GARDENA Připoj.sada pro čerpadla | Č.v. 1750 |
| 19 mm (3/4") GARDENA Připoj.sada pro čerpadla | Č.v. 1752 |
- Oddělte připojovací šroubení ④ v ⑥.
- Připojte hadici pomocí příslušného spojovacího systému GARDENA k připojovacímu šroubení ④.
Montáž přípoje na čerpadle [obr. A5]:
NÉBEZPEČÍ! Poranění! Ríznutí o oběžné kolo.
→ Čerpadlo provozujte jen s kolenem.
Pomocí aretací ② na koleně ① lze hadici bez problémů připojit a odpojit.
U typů č.v. 9034 / 9036 je přikládán zpětný ventil, který zabraňuje zpětnému průtoku vody hadicí. Maximální dopravní výšku lze dosáhnout jen bez zpětného ventilu.
Pokud lze očekávat jen nepatrný zpětný průtok, např. při ploše položené hadici, doporučujeme vzhledem k lepšímu průtoku a sání ventil nepoužít.
- Jen pro typy 9034 / 9036: Do čerpadla vložte zpětný ventil Ⓥ. Dbejte prítom na směr montáže.
- Zašroubujte koleno ① ve směru pohybu hodinových ručiček na doraz do čerpadla. (Pokud má být hadice vedena vodorovně, lze koleno ① vytočit zpět až o půl otáčky. Při použití zpětného ventilu je nutné vynaložení větší síly.)
- Do připojovacího šroubení ④ zašroubujte spojovací díl ③.
- Zatlačte připojovací šroubení ④ hadice na doraz do kolena ① tak, až slyšitelně a viditelně zaklapne. Hadice je bezpečně připojena k čerpadlu.
3. OBSLUHA
NEBEZPEČÍ! Poranění!
Nébezpečí poranění při neúmyslném spuštění produktu.
→ Než začnete produkt připojovat, nastavovat nebo transportovat, oddělte ho od elektrického napájení.
Čerpání vody:
Pokud nelze čerpadlo spustit dolu pomocí držadla, musí být vždy spuštěno pomocí provazu. Provaz protáhněte okem na čerpadle a zavažte. Minimální hloubka ponoření při uvedení do provozu viz 7. TECHNICKÁ DATA.
Čerpadlo musí být instalováno tak, aby nebyly otvory na sací noze úplně nebo částečně zablokovány.
V rybníku by mělo být čerpadlo postaveno například na cihlu.
110
Při procesu sání blízko minimálního stavu vody při uvádění do provozu může trvat nasátí delší dobu.
- Ponořte čerpadlo.
- Připojte čerpadlo k elektrickému napájení. Pozor! Čerpadlo ihned naběhne. Provádí se inicializace senzoru a indikuje se průběžným světlem.
Automatický provoz [obr. 01]:
V automatickém provozu se čerpadlo zapíná samo, když dosáhne stav vody spínací výšky a automaticky se vypne, když dosáhne stav vody vypínací výšky.
Spínací / vypínací výšky senzorových polí:
Senzor obsahuje devět senzorových polí (S1 až S9 zdola nahoru), které se nachází vpravo od LED diod.
Senzorová pole jsou asi 1 cm vysoká (Mezi senzorovými poli není rozeznán ani prst ani změna stavu vody).
| Senzorové pole | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
| Č.v. 9034/9036 Spínací výška [mm] | 5 | 19 34 | 53 77 | 105 | 136 | 170 | 207 | ||
| Č.v. 9044 Spínací výška [mm] | 42 54 | 69 88 | 11 12 | 140 | 171 | 205 | 242 |
Č.v. 9034/9036: Pokud jsou nohy zaklopené dovnitř, jsou hodnoty vždy o 4 mm vyšší.
Po připojení čerpadla se postupně rozsvítí 9 LED diod.
Z výroby je čerpadlo nastavené tak, že se spouští v automatickém režimu se spínací výškou v senzorovém poli ⑧ a vypínací výškou v senzorovém poli ⑨.
Nastavení spínacích a vypínacích výšek [obr. O1]:
Senzorová pole mohou být nastavena jen mimo vodu.
Když je čerpadlo z vody vyjmuto, měl by být senzor pro programování vysušen.
Horní senzorové pole je vždy spínací výška, spodní senzorové pole je vždy vypínací výška.
- Stiskněte senzorové pole, dokud nebude zadání potvrzeno krátkým dvojitým bliknutím všech LED diod.
- Přidržte senzorové pole ⑥7 stlačené tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání. Krátc se zobrazí aktuálně nastavené spínací a vypinací výšky. Potom svítí všechna senzorová pole.
- Stlačte požadované horní senzorové pole pro spínací výšku.
LED dioda vybraného senzorového pole zhasne. - Stlačte požadované spodní senzorové pole pro vypínací výšku.
LED dioda vybraného senzorového pole zhasne. Po 3 sekundách jsou vybrané spínací a vypínací výšky převzaty a zobrazeny.
Automatické odsávání čisté vody při velmi malých výškách vody:
Senzorové pole Ⓡ lze vybrat jak jako spínací bod, tak také současně jako vypínací bod.
Pokud senzorové pole Ⓟ ani 10 minut po startu nedetekuje vodu, čerpadlo se vypne, aby se zabránilo poškození v důsledku chodu nasucho.
Čerpadlo se pak presto rozběhne, pokud senzorové pole ☎ detekuje vodu. V takovém případě by ale měl být senzor vyčištěn, aby bylo možné zaručit přesné rozeznání stavu vody.
Pokud by bylo senzorové pole ⑤ v krátké době vícekrát aktivováno zpětným průtokem vody, následuje pauza 10 minut.
Pokud by ale voda dosáhla na senzorové pole ^③ , čerpadlo se automaticky zapne i v průběhu 10-ti minutové pauzy. Pokud by k tomu docházelo pravidelně, zvolte prosím jako spínací bod následující senzorové pole.
Pro zaručení rychlého nasátí se čerpadlo kvůli odvzdušnění nakrátko vypne při dosažení senzorového pole ⑤1 – senzorového pole ⑥5. Čerpadlo se po 20 sekundách provozu jednorázově vypne na asi 2 sekundy a pak se opět zapne.
Zobrazení spínacích a vypínacích výšek:
→ Přidržte senzorové pole ③ stlačené tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání. Zobrazí se aktuálně nastavené spínací a vypínací výšky.
Vypnutí sledování hladiny vody:
LED diody sledují v automatickém režimu hladinu vody. To lze deaktivovat.
→ Přidržte během inicializace stlačené senzorové pole ⑧8 tak, až dvojité bliknutí všech LED diod potvrdí zadání (viz Čerpání vody).
Pro opětovné zapnutí sledování hladiny vody přidržte během inicializace znovu senzorové pole stlačené tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání.
Demonstrační režim:
Pro účely prezentace může být čerpadlo přepnuto do demonstračního režimu. V tomto režimu simulují LED diody pořadím blikání funkce čerpadla a senzorová pole reagují na dotek.
→ Přidržte během inicializace při zapnutí resp. při autotestu po připojení stlačená senzorová pole Ⓢ a ⏚ tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání.
Pro opětovné vypnutí demonstračního režimu přidržte znovu stlačená senzorová pole Ⓞ9 a Ⓧ8 během inicializace po zapnutí, resp. během autotestu po připojení tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání.
Manuální provoz [obr. O1]:
V manuálním provozu běží čerpadlo tak dlouho, dokud není odděleno od sítě. Tento režim je vhodný zejména pro odsávání ploch.
V manuálním provozu jsou senzorová pole deaktivována. Čerpadlo pak běží tak dlouho, dokud není odděleno od sitě nebo dokud není zvolen jiný provozní režim.
→ Přidržte 2 senzorová pole Ⓤ6 a Ⓗ stlačená tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání. Všechny LED diody svítí a během 5 sekund postupně všechny zhasnou. Čerpadlo se spustí.
Během těchto 5 sekund má být čerpadlo postaveno do vody. Ke spuštění dojde jen tehdy, pokud čerpadlo rozezná vodu. Pokud tomu tak není, odpočítávání se třikrát opakuje.
Pokud potřebujete pro postavení čerpadla do vody více času, odpojte prosím čerpadlo od elektrického napájení. Odpočítávání bude po opětovném připojení pokračovat. Manuální provoz zůstane aktivní i po odpojení přívodu proudu.
Pro ukončení manuálního provozu odpojte čerpadlo od sítě a vyndejte ho z vody. Spojte čerpadlo opět s elektrickým napájením a přidržte senzorové pole ⑨ stlačené tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání. Nyní se opět nacházíte v automatickém režimu.
Manuální provoz provozujte jen pod dohledem.
Časově omezený manuální provoz:
V časově omezeném manuálním provozu jsou senzorová pole na 10 minut deaktivována. Čerpadlo pak běží 10 minut a potom přejde do automatického režimu.
→ Přidržte 2 senzorová pole S7 a S8 stlačená tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání. Všechny LED diody svítí a během 10 sekund postupně všechny zhasnou. Čerpadlo se spustí.
Po 10 minutách přejde čerpadlo automaticky do automatického provozu.
Po přerušení elektrického přívodu přejde čerpadlo automaticky také do automatického provozu.
Pro opětovné zapnutí automatického provozu přidržte opět současně 2 senzorová pole S7 a S8 stlačená tak dlouho, až dvojité bliknutí všech LED diod potvrdí zadání.
Odsávání ploch / normální provoz (jen pro ponorná čerpadla na čistou vodu) [ obr. O2 ]:
Normální provoz:
Doporučený provozní režim pro maximální čerpací výkon a velikost zrn do 5 mm, zejména v automatickém režimu.
→ Zaklapněte 3 vyklápěcí nohy Ⓕ dovnitř.
Odsávání ploch:
Zbytkovou výšku vody asi 1 mm lze dosáhnout jen při odsávání ploch v manuálním provozu. Dbejte prosím na to, že jsou v tomto režimu čerpací a sací výkon zredukovány.
→ Vyklopte 3 vyklápěcí nohy Ⓕ ven.
4. ÚDRŽBA
NABEZPEČÍ! Poranění!
Nobezpečí poranění při neúmyslném spuštění produktu.
→ Než začnete na produktu provádět údržbu, oddělte ho od elektrického napájení.
Čištění čerpadla:
NÉBEZPEČÍ! Poranění!
Nebezpečí poranění a riziko poškození produktu.
→ Nečistěte produkt vodním paprskem (zejména ne pod vysokým tlakem).
→ Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové díly.
→ Vyčistěte povrch čerpadla vlhkým hadrem.
Propláchnutí čerpadla:
Po čerpání vody s obsahem chlóru nebo mycího prostředku nebo silně znečištěné vody musí být čerpadlo propláchnuto.
-
Čerpejte vlažnou vodu (max. 35 °C) eventuálně vodu s přisadou jemného čistícího prostředku (např. mycího prostředku) tak dlouho, až je čerpaná voda čirá.
-
Zbytky odstraňte podle směmic zákona na odstranění odpadů.
5. SKLADOVÁNÍ
Vyřazení z provozu:
Čerpadlo není odolné mrazu!
Produkt musí být uchováván mimo dosah dětí.
-
Odpojte čerpadlo od elektrického napájení.
-
Otáčejte čerpadlo za hlavu tak až už nevytéká žádná voda.
-
Čerpadlo vyčistěte (viz 4. ÚDRŽBA).
-
Čerpadlo skladujte na suchém, uzavřeném místě, chráněném proti mrazu.
112
Likvidace:
(podle RL2012/19/EU)
Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.
DŮLEŽITÉ!
→ Likvidujte produkt prostřednictvím Vašeho místního recyklačního sběrného místa.
6. ODSTRAŇOVÁNÍ CHYB
NÆBEZPEČÍ! Poranění!
Nebzpečí poranění při neúmyslném spuštěníproduktu.
→ Než začnete odstraňovat chyby produktu, odpojte produkt od elektrického napájení.
Čištění sací nohy a oběžného kola [obr. T1]:
-
Jen pro typ 9044: Vyšroubujte 5 křížových šroubů ⑨ a sundejte víko ⑩.
-
Vyšroubujte 4 křížové šrouby ⑥.
- Stáhněte z čerpadla sací nohu ⑦.
- Vyčistěte sací nohu ⑦ a oběžné kolo ⑧ (při těchto údržbářských pracích záruka nezaniká).
- Pečlivě vyčistěte těsnící plochy, aby byly vyloučeny poškození a netěsnost.
- Sací nohu ⑦ opět namontujte v obráceném pořadí.
Poškozené těsnění musí být vyměněno.
Poškozené oběžné kolo smí z bezpečnostních důvodů vyměňovat pouze servis GARDENA.
Problém Možná příčina Náprava
| Čerpadlo běží, ale nečerpá žádnou vodu | Nízká hladina vody a naplněná hadice se zpětným ventilem. | → Odstraňte zpětný ventil nebo vyprázdněte hadici manuálně. |
| Vzduch nemůže uniknout, výtlačné potrubí je uzavřené. (Event. přehnutá tlaková hadice). | → Otevřete tlakové vedení (např. uzavírací ventil, dávkovací přístroje). | |
| Vzduchový polštář v sací patce. | → Počkejte asi 60 sekund, až se čerpadlo samo odvzdušní (popř. vypnout / zapnout). | |
| Chybový kód 2 | Sací otvor je ucpán. | → Vyčistěte sací otvor pomocí proudu vody. |
| Hadice je ucpaná. → Odstraňte ucpání hadice. | ||
| Chybový kód 1 Oběžné kolo je zablokováno. → Sací nohu a oběžné kolo vyčistěte. | ||
| Chybový kód 2 Při uvedení čerpadla do chodu je hladina vody pod minimální úrovní. | → Ponořte čerpadlo hlouběji. | |
| Chybový kód 3 Senzor je znečištěn. → Senzor vyčistěte. | ||
| Chybový kód 4 | Čas je překročen. | → Postavte čerpadlo během odpočítávání do vody. |
| Čerpadlo nenaskočí nebo zůstává během provozu stát | Teplotní ochranný spínač čerpadlo vypnul kvůli přehřátí. | → Vyčistěte sací otvor. Dbejte maximální teploty média (35 °C). |
| Čerpadlo bez elektrického napájení. | → Zkontrolujte pojistky a elektrické konektorové spoje. | |
| Zareagoval RCD-spínač (chybový proud). | → Odpojte čerpadlo od elek trického napájení a obraťte se na servis GARDENA. | |
| Čerpadlo běží, ale čerpací výkon náhle poklesne | Sací otvor je ucpán. → Vyčistěte sací otvor pomocí proudu vody. | |
| Hadice je ucpaná. → Odstraňte ucpání hadice. | ||
| Čerpadlo se vícekrát po sobě spouští a zastavuje | Voda vracející se zpět z hadice. | → Vyberte nejbližší vyšší spínací bod a použijte zpětný ventil. |
| Čerpadlo se při aktivovaném senzorovémpoli 5 nespustí | Senzorové pole 5 bylo během krátké doby vícekrát aktivováno a čerpadlo je v pauze. | → Počkejte, až pauza uplyne. Vyberte nejbližší vyšší spínací bod a použijte zpětný ventil. |
 POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENAautorizováni. | ||
- TECHNICKÁ DATA
| Ponorné čerpadlo Jednotka Hodnota | (č.v. 9034) | Hodnota (č.v. 9036) | Hodnota (č.v. 9044) | |
| Jmenovitý výkon W 450 750 750 | ||||
| Sítové napětí V (AC) | 230 230 230 | |||
| Sítová frekvence | Hz | 50 | 50 | 50 |
| Max. čerpací množství | l/h | 11.000 | 17.000 | 20.000 |
| Max. tlak/max. čerpací výška | bar/m | 0,7/7,0 | 0,9/9,0 | 0,9/9,0 |
| Max. hloubka ponoru | m | 7 | 7 | 7 |
| Min./max. spínací výška | mm | 5 / 207 | 5 / 207 | 42 / 242 |
| Min./max. vypínací výška | mm | 1 / 170 | 1 / 170 | 35 / 205 |
| Výška zbytku vody | mm | 1 | 1 | 35 |
| Špinavá voda s maximálním průměrem nečistot (* Odsávání ploch) | mm | 1* / 5 | 1* / 5 | 35 |
| Minimální výška hladiny při uvedení do provozu (asi) | mm | 5 | 5 | 42 |
| Připojné kabel | m | 10(H05RN-F) | 10(H05RN-F) | 10(H07RN-F) |
| Hmotnost bez kabelu (asi) | kg | 4,0 | 4,7 | 5,0 |
| Připojovací závit výstupu vody | Palec | G 1 1/2" | G 1 1/2" | G 1 1/2" |
| Možnosti připojení | Palec | 1" / 1 1/4" / 1 1/2" / G 1" | 1 1/4" / 1 1/2" / 2" | 1 1/4" / 1 1/2" / 2" |
| Max. teplota čerpaného média | °C | 35 | 35 | 35 |
Poznámka: Spínací/vypínací výšky a minimální stav vody při uvedení do provozu byly stanoveny bez výškových diferencí, které mají být překonány. Při dopravních výškách od asi 1 m jsou výsledkem částečně delší časy sání až 1 minuta nebo vyšší minimální stavy vody až +5 cm.
* Pokud jsou nohy zaklopené dovnitř, jsou hodnoty vždy o 4 mm vyšší.
- PŘÍSLUŠENSTVÍ
| Sada ploché hadice GARDENA 10 m hadice 38 mm (1/2") s hadicovou svorkou. č.v. 5005 | ||
| Hadicová spona GARDENA Pro hadice 25 mm (1") pro připojení přespřípojný čep. č.v. 7193 | ||
| Hadicová spona GARDENA Pro hadice 32 mm (1 1/4") pro připojení přespřípojný čep. č.v. 7194 | ||
| Hadicová spona GARDENA Pro hadice 38 mm (1 1/2") pro připojení přespřípojný čep. č.v. 7195 | ||
| Hadicová spona GARDENA Pro hadice 51 mm (2") pro připojení přespřípojný čep. č.v. 7196 | ||
| Sada přípojek pro čerpadla GARDENA | Pro hadice 19 mm (3/4") pro připojení přes GARDENA zástrčný systém. | č.v. 1752 |
9. SERVIS/ZÁRUKA
Servis:
Kontaktujte prosím adresu na zadní straně.
Záruční podmínky:
V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.
GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od první koupě u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty získané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vzta huje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkčního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnosti. Tato služba podléhá následujícím ustanovením:
- Výrobek byl použit k určenému účelu podle doporučení v návodu k používání.
- Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřít nebo opravit.
- Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebení GARDENA.
- Predložení dokladu o koupi.
Normálně opotřebované díly a komponenty (například na nožích, díly upevnůjící nůž, turbíny, osvětlovací prostředky, klínové a ozubené řemeny, oběžná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.
Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněny. Tato záruka výrobce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi / prodejci.
Záruka výrobce podléhá právu Spolkové republiky Německo.
V případě uplatnění záruky zašlete prosím vadný produkt s kopii kupního dokladu a popisem vady dostatečně ofrankované na adresu servisu GARDENA.
Díly podléhající opotřebení:
Oběžné kolo je díl podléhající opotřebení, a proto je ze záruky vyloučeno.
Smluvní servisní střediska CZ:
NOBUR s.r.o.
Průmyslová 14/1515
110 00 Praha 10
tel.: 242 405 291
fax: 242 405 293
email.: servis@nobur.cz
www.nobur.cz
Ing. Tomáš Vajčner
Vlárská 22
627 00 Brno
tel.:731 150 017
email.: prodej@egardena.cz
www.egardena.cz
Milan Záhumenský – JIRAMI
Lidická 18
715 00 Ostrava-Vítkovice
tel.:596 615 037
mobil.: 603 519 774
fax: 595 626 557
email.: jirami@seznam.cz
www.jirami.cz
KIS PLUS v.o.s.
Želetická 305/3
412 01 Litoměřice
tel.:416 715 511, 416 715 523
fax: 416 739 115
email.: info@kisplus.cz
www.kisplus.cz

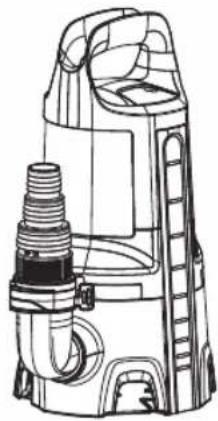

GARDENA Ponorné čerpadlo na čistú vodu 11000CLEAR č.v. 9034/17000CLEAR č.v. 9036 / Ponorné čerpadlo na znečistenú vodu 20000DIRT č.v. 9044
- BEZPEČNOST 116
- MONTÁŽ 117
- OBSLUHA 118
- ÚDRŽBA 120
- SKLADOVANIE....120
- ODSTRAŇOVANIE PORÚCH ..... 121
- TECHNICKÉ ÚDAJE....122
- PRÍSLUŠENSTVO .....122
- SERVIS/ZÁRUKA....123
- Ponorné čerpadlo na čistú vodu: čistá alebo l'ahko znečistená voda s priemerom zrna 5 mm.
- Ponorné čerpadlo na znečistenú vodu: znečistená voda s priemerom zrna max. 35 mm.
Všeobecné bezpečnostné upozornenia
Elektrická bezpečnost
NEBEZPEČENSTVO!
Nebezpečenstvo zranenia zásahom elektrického prúdu.
Nebezpečenstvo zranenia zásahom elektrického prúdu.
Tepelný ochranný spínač:
Automatické odvzdušnovanie
Elektrická bezpečnost
NEBEZPEČENSTVO! Zástava srdca!
Zástrčku a sieťový kábel chráněte pred horkom, olejom a ostrými hranami.
Dbajte na sietové napätie. Údaje na typovom štítku musia suhlasit s údajmi v sieti.
Pred použitím čerpadla skontrolujte pohl'adom, či nie je poškodené (hlavne kábel a zástrčku).
Pred odstraňovaním poruchy nechajte čerpadlo vychladnút.
2. MONTÁŽ
→ Pred montážou výrobku ho odpojte od zdroja prúdu.
→ Pred pripojením, nastavením alebo prepravou výrobku ho odpojte od zdroja prúdu.
Čerpanie vody:
Zapínacie / vypínacie výšky senzorových polí:
| Senzorové pole | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
| Č.v. 9034/9036 Spínacia výška [mm] | 5 | 19 34 | 53 77 | 105 | 136 | 170 | 207 | ||
| Č.v. 9044 Spínacia výška [mm] | 42 | 54 69 | 88 11 | 12 14 | 0 17 | 205 | 242 |
Nastavenie zapínacích a vypínacích výšok [Obr. O1]:
Ked' sa čerpadlo vyberie z vody, senzor by sa mal vysušit na programovanie.
Horné senzorové pole je vždy zapínacia výška, dolné senzorové pole je vždy vypínacia výška.
Zobrazenie zapínacích a vypínacích výšok:
→ Pred vykonaním údržby na výrobku ho odpojte od zdroja prúdu.
Čistenie čerpadla:
NEBEZPEČENSTVO! Ublíženie na zdraví! Nebezpečenstvo zranenia a riziko poškodenia výrobku.
→ Vyčistite povrch čerpadla vlhkou handričkou.
Preplach čerpadla:
Čerpadlo nie je mrazuvzdorné!
→ Pred odstraňovaním poruchy výrobku ho odpojte od zdroja prúdu.
| Ponorné čerpadlo Jednotka Hodnota | (č.v. 9034) | Hodnota (č.v. 9036) | Hodnota (č.v. 9044) | |
| Menovitý výkon W 450 750 750 | ||||
| Siet'ové napätie V (AC) 230 230 230 | ||||
| Siet'ová frekvencia Hz 50 50 50 | ||||
| Max. čerpacie množstvo | l/h | 11.000 | 17.000 | 20.000 |
| Max. tlak/max. čerpacia výška | bar/m | 0,7/7,0 | 0,9/9,0 | 0,9/9,0 |
| Max. híbka ponoru | m | 7 | 7 | 7 |
| Min./max. zapínacia výška | mm | 5 / 207 | 5 / 207 | 42 / 242 |
| Min./max. vypínacia výška | mm | 1 / 170 | 1 / 170 | 35 / 205 |
| Výška zvyškovej vody | mm | 1 | 1 | 35 |
| Znečistená voda s max.priemerom zrna (* Ploché odsávanie) | mm | 1* / 5 | 1* / 5 | 35 |
| Minimálna výška hladiny pri uvedení do prevádzky (cca) | mm | 5 | 5 | 42 |
| Prípojný kábel | m | 10(H05RN-F) | 10(H05RN-F) | 10(H07RN-F) |
| Hmotnosť bez kábla (cca) | kg | 4,0 | 4,7 | 5,0 |
| Pripojovací závit výpustu vody | palce | G 1 1/2" | G 1 1/2" | G 1 1/2" |
| Možnosti pripojenia | palce | 1" / 1 1/4" / 1 1/2" / G 1" | 1 1/4" / 1 1/2" / 2" | 1 1/4" / 1 1/2" / 2" |
| Max. teplota čerpaného média | °C | 35 35 35 | ||
Zmluvné servisné strediská SK:
T-L s.r.o.
Šenkvická cesta 12/F
902 01 Pezinok
tel.: 336 403 179, 903 825 232
fax: 336 403 179
e-mail: info@tlba.sk
www.tlba.sk
DAES, s.r.o
Košická 4
010 01 Žilina
tel.: 415 650 881
fax: 415 650 880
e-mail: servis@daes.sk
www.daes.sk
(v skladu z Dir. 2012/19/EU)
Charakteristika čerpadla
Charakteristiky čerpadla
Karakteristika črpalka
Obilježja pumpe
Karakteristika pumpe
Крива характеристики насоса
Husqvarna Česko s.r.o.
Türkova 2319/5b
149 00 Praha 4 - Chodov
Bezplatná infolinka:
800 100 425
servis@cz.husqvarna.com
Denmark
GARDENA DANMARK
Lejrvej 19, st.
3500 Værløs
Tlf.: (+45) 70 26 47 70
husqvarna@husqvarna.dk
www.gardena.com/dk
Dominican Republic
BOSQUESA, S.R.
Carretera Santiago Licey
Km. 5 ½
Esquina Copal II.
Santiago
Dominican Republic
Phone: (+809) 736 - 0333
