Typ výrobku	Povrchové čerpadlo na zalévání
Značka	Gardena
Model	6300 SilentComfort
Referenční číslo	9058
Jmenovitý výkon	1050 W
Síťové napětí	230 V / 50 Hz
Maximální průtok	6300 l/h
Maximální tlak / Maximální dopravní výška	4,9 bar / 49 m
Maximální sací výška	8 m
Povolený vnitřní tlak (tlaková strana)	6 bar
Maximální teplota kapaliny	35 °C
Napájecí kabel	1,5 m (H07RN-F)
Hmotnost (bez kabelu)	10,7 kg
Hladina akustického tlaku (L_pA ve vzdálenosti 1 m)	59 dB(A)
Hladina akustického výkonu (L_WA)	68 / 70 dB(A) (naměřeno/zaručeno)
Hlavní funkce	Čerpání čisté vody, ovládání přes aplikaci Bluetooth, funkce Safe Pump, volitelná vlhkostní sonda
Údržba a čištění	Vyčistěte filtr, opláchněte po použití chlorované vody, před mrazem vypusťte
Bezpečnost	Proudový chránič 30 mA, tepelná ochrana, automatické vypnutí při přehřátí
Náhradní díly a příslušenství	Sací hadice (ref. 1411/1412/1418), adaptéry (1723/1724), filtry, vlhkostní sonda (1188/1867)
Obecné informace	Záruka po registraci na gardena.com, k dispozici poprodejní servis

Často kladené otázky - 6300 SilentComfort GARDENA

Jaký typ vody mohu použít s čerpadlem Gardena 6300 SilentComfort?

Čerpadlo je určeno k čerpání čisté vody: podzemní voda, dešťová voda, domácí voda nebo chlorovaná voda. Nepoužívejte slanou, špinavou, kyselou, hořlavou vodu ani oleje.

Jak naplnit čerpadlo před prvním použitím?

Odšroubujte plnicí víčko, pomalu nalijte alespoň 2 litry vody, dokud hladina nedosáhne výšky sacího hrdla, poté víčko zašroubujte. Během plnění se ujistěte, že je výtlačná hadice odpojena, aby mohl uniknout vzduch.

Co dělat, když čerpadlo nefunguje?

Zkontrolujte elektrické napájení (pojistky, zásuvku), zda je tlačítko Zap./Vyp. v poloze Zap., a zda je čerpadlo řádně naplněno vodou. Pokud došlo k vypnutí tepelné ochrany, nechte čerpadlo vychladnout.

Jak vyčistit filtr čerpadla?

Vypněte napájení a zavřete uzavírací ventily. Odšroubujte plnicí víčko, vyjměte filtr svisle, otočením jej rozeberte, vyčistěte jemným kartáčem a znovu smontujte.

Je čerpadlo vhodné pro nepřetržitý provoz?

Ne, čerpadlo je určeno pro domácí použití a není určeno k nepřetržitému provozu. Nenechávejte čerpadlo běžet déle než 5 minut s uzavřeným výtlakem.

Jak chránit čerpadlo před mrazem?

Odpojte čerpadlo, zcela jej vypusťte odstraněním plnicího a vypouštěcího víčka, nakloňte jej, aby vytekla zbylá voda, a uložte na suché místo chráněné před mrazem.

Mohu s čerpadlem použít prodlužovací kabel?

Ano, ale pouze pokud je průřez kabelu vhodný: do 20 m s 1,5 mm², od 20 do 50 m s 2,5 mm². Použijte prodlužovací kabel vhodný pro venkovní použití.

Jak uvolnit zablokované oběžné kolo?

Odpojte čerpadlo, po odstranění šroubů rozmontujte oba pláště, sejměte pryžové krytky z hřídele, poté otočte hřídel oběžného kola ve směru hodinových ručiček izolovaným šroubovákem.

Má čerpadlo automatické ovládání?

Ano, model 6300 SilentComfort (ref. 9058) je kompatibilní s aplikací Gardena Bluetooth pro dálkové ovládání a programování. Lze jej také spárovat s volitelnou vlhkostní sondou.

Jaká je maximální sací výška čerpadla?

Maximální samonasávací výška je 8 metrů za předpokladu, že je čerpadlo řádně naplněno vodou a sací hadice je těsná.

NÁVOD K OBSLUZE 6300 SilentComfort GARDENA

cs Návod k použití Zahradní čerpadlo

sk Návod na použitie Záhradnéčerpadlo

cs Zahradní čerpadlo 5600 Silent+/6300 SilentComfort/6500 SilentComfort

1. BEZPEČNOSTNÍ POKYNY 67
2. MONTÁŽ....68
3. OBSLUHA 69
4. ÚDRŽBA 70
5. SKLADOVÁNÍ 70
6. ODSTRAŇOVÁNÍ CHYB 70
7. TECHNICKÁ DATA 71
8. PŘÍSLUŠENSTVÍ/NÁHRADNÍ DÍLY....71
9. ZÁRUKA/SERVIS....71
10. LIKVIDACE 72

Překlad originálních pokynů.

1. BEZPEČNOSTNÍ POKYNY

1.1 Vysvětlení symbolů

Přečtěte sl návod na provoz.

1.2 Obecné bezpečnostní pokyny

1.2.1 Obecné bezpečnostní pokyny pro čerpadla

NEBEZPEČÍ!

Nebezpeči poranění elektrickým proudem.

→ Produkt musí být elektricky napájen přes Fl-spínač (RCD) se jmenovitým vypinacím proudem maximálně 30 mA.

→ Dříve než budete produkt vyřazovat z provozu, než začnete s údržbou nebo než budete vyměňovat díly, odpojte produkt od sitě. Přitom musí být pro Vás zásuvka viditelná.

1.2.2 Bezpečnostní pokyny pro zahradní čerpadla

1.2.2.1 Bezpečný provoz:

Teplota vody nesmí překročit 35 °C.

Čerpadlo nesmí být použito, pokud se ve vodě nacházejí osoby.

Může dojít ke znečištění kapaliny v důsledku výstupu mazacích látek.

1.2.2.2 Ochranný spínač:

Teplotní ochranný spínač:

Při přetížení je čerpadlo vypnuto vestavěnou tepelnou ochranou motoru. Po dostatečném ochlazení motoru je čerpadlo opět připraveno k provozu.

1.3 Dodatečné bezpečnostní pokyny

1.3.1 Využití odpovídající určenému účelu

Tento produkt mohou používat děti od věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušenosti a zna-lostí, pokud jsou pod dohdledem nebo byly ohledné bezpečného používání přístro-je zaškoleny a rozumí tomu, jaké nebezpečí z toho vyplývá. Děti si s produktem nosmějí hrát. Cištěni a uživatolskou údržbu nosmi provádět děti, pokud nejsou starší 8 let a nejsou pod dohdledem.

Doporučujeme, aby produkt použivali mladiství až od 16 let.

Zahradní čerpadlo GARDENA je určeno k čerpání podzemní vody, deštové vody, vody z vodovodu a chlorované vody na soukromých domovních a přidělených zahradách.

Produkt není vhodný pro dlouhodobý provoz (profesionální provoz). Produkt není vhodný pro dlouhodobý chod.

1.3.1.1 Čerpané kapaliny:

Pomoci Zahradního čerpadla GARDENA se smi čerpat pouze voda.

NEBEZPEČÍ!

Poranění!

Nesmí se přečerpávat slaná voda, špinavá voda, leptavé, snadno zápalné nebo explozivní látky (např. benzín, petrolej, nitro ředidlo), oleje, topný olej a potraviny.

1.3.1.2 Zvyšování tlaku:

Vstupní tlak musi být pojištěn pomoci nastavitelného pojistného ventilu. Při použití čerpadla pro zesilení tlaku nesmí být překročen maximální přípustný tlak v čerpadle 6 bar. Maximální vstupní tlak je tedy:

GARDENA Zahradní čerpadlo 5600 č.v. 9057 → Max. 1,3 baru

GARDENA Zahradní čerpadlo 6300 č.v. 9058 → Max. 1,1 baru

Čerpadlo č.v. 9059 se nesmí používat k zesílení tlaku, protože dodává 6 barů.

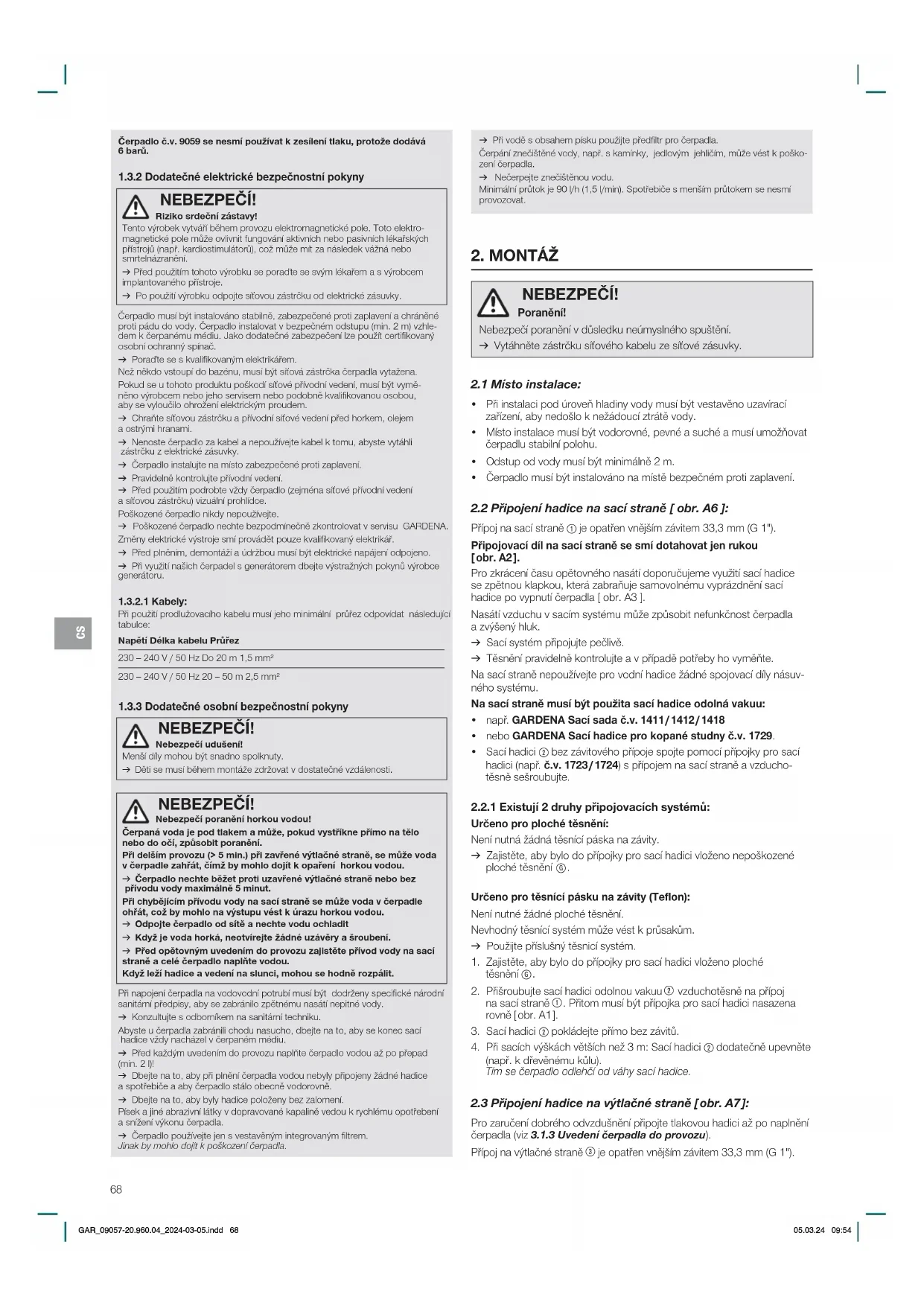

1.3.2 Dodatečné elektrické bezpečnostní pokyny

NEBEZPEČÍ!

Riziko srdeční zástavy!

Tento výrobek vytváří během provozu elektromagnetické pole. Toto elektromagnetické pole může ovlivnit fungování aktivních nebo pasivních lékařských přístrojů (např. kardiostimulátorů), což může mít za následek vážná nebo smrtelnázranění.

→ Před použitím tohoto výrobku se poradťe se svým lékařem a s výrobcem implantovaného přístroje.
→ Po použiti výrobku odpojte siťovou zástrčku od elektrické zásuvky.

Čerpadlo musí být instalováno stabilně, zabezpečené proti zaplavení a chráněné proti pádu do vody. Čerpadlo instalovat v bezpečném odstupu (min. 2 m) vzhledem k čerpanému médiu. Jako dodatečně zabezpečení lze použít certifikovaný osobní ochranný spínač.

→ Poradte se s kvalifikovaným elektrikářem.
Než někdo vstoupí do bazénu, musí být sítová zástrčka čerpačla vytažena. Pokud se u tohoto produktu poškodi sítové přívodní vedení, musí být vymě něno výrobcem nebo jeho servisem nebo podobně kvalifikovanou osobou, aby se vyloučilo ohrožení elektrickým proudem.
→ Chraňte sitovou zástrčku a přívodní sitové vedení před horkem, olejem a ostrými hranami.
→ Nenoste čerpadlo za kabel a nepoužívejte kabel k tomu, abyste vytáhli zástrčku z elektrické zásuvky.
→ Čerpadlo instalujte na misto zabezpečené proti zaplavení.
→ Pravidelně kontrolujte přívodní vedení.
→ Před použitim podrobte vždy čerpadlo (zejměna síťové přívodní vedení a síťovou zástrčku) vizuální prohlidce.
Poškozené čerpadlo nikdy nepoužívejte.
→ Poškozené čerpadlo nechte bezpodminečně zkontrolovat v servisu GARDENA. Změny elektrické výstroje smí provádět pouze kvalifikovaný elektrikář.
→ Před plněním, demontáží a údržbou musí být elektrické napájení odpojeno.
→ Při využití našich čerpadel s generátorem dbejte výstražných pokynů výrobce generátoru.

1.3.2.1 Kabely:

Při použiti prodlužovaciho kabelu musi jeho minimální průrez odpovidat následující tabulce:

Napětí Délka kabelu Průřez

230 - 240 V / 50 Hz Do 20 m 1,5 mm ^2

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm ^2

1.3.3 Dodatečné osobní bezpečnostní pokyny

NEBEZPEČÍ!

Nebezpeči udušení!

Meně dily mohou být snadno spoiknuty.
→ Děti se musi během montáže zdržovat v dostatečné vzdálenosti.

NEBEZPEČÍ!

Nebezpečí poranění horkou vodou!

Čerpaná voda je pod tlakem a může, pokud vystřikne přimo na tělo nebo do očí, způsobit poranění.

Při delším provozu (> 5 min.) při zavřené výtlačné straně, se může voda v čerpadle zahřát, čímž by mohlo dojít k opaření horkou vodou.
→ Čerpadlo nechte běžet proti uzavřené výtlačné straně nebo bez přívodu vody maximálně 5 minut.
Pří chybějícim prívodu vody na sací straně se může voda v čerpadle ohřát, což by mohlo na výstupu vést k úrazu horkou vodou.
→ Odpojte čerpadlo od sitě a nechte vodu ochladit
→ Když je voda horká, neotvírejte žádné uzávěry a šroubení.
→ Před opětovným uvedením do provozu zajistěte přívod vody na sací straně a celé čerpadlo naplňte vodou.

Když leži hadice a vedení na slunci, mohou se hodně rozpálit.

Při napojení čerpadla na vodovodní potrubí musí být dodrženy specifické národní sanitární předpisy, aby se zabránilo zpětnému nasátí nepitné vody.

→ Konzultujte s odbomíkem na sanitámi techniku.
Abyste u čerpadla zabránili chodu nasucho, dbejte na to, aby se konec sací hadice vždy nacházel v čerpaném médiu.
→ Před každým uvedením do provozu napiňte čerpaolo vodou až po přepad (min. 2 l)!
→ Dbojte na to, aby pri plnční čerpadla vodou nebyly připojeny žádné hadice a spotřebiče a aby čerpadlo stálo obecně vodorovně.
→ Dbejte na to, aby byly hadice položeny bez zalomení.
Písek a jiné abrazivní látky v dopravované kapalině vedou k rychiému opotřebení a snižení výkonu čerpadla.
→ Čerpadlo použivejte jen s vestlavěným integrovaným filtrem. Jinak by mohlo dojit k poškození čerpadla.

→ Pri vodě s obsanem pisku použijte predfiltr pro čerpadla.

Čerpání znečištěné vody, např. s kamínky, jedlovýrn jehličím, může vést k poškození čerpadla.

→ Nečerpejte znečištěnou vodu.

Minimální průtok je 90 l/h (1,5 l/min). Spotřebiče s menšim průtokem se nesmí provozovat.

2. MONTÁŽ

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku sílového kabelu ze sílové zásuvky.

2.1 Misto instalace:

• Při instalaci pod úroveň hladiny vody musí být vestavěno uzavírací zařízení, aby nedošlo k nežádoucí ztrátě vody.
• Misto instalace musí být vodorovné, pevné a suché a musí umožňovat čerpadlu stabilní polohu.
• Odstup od vody musí být minimálně 2 m.
• Čerpadlo musí být instalováno na místě bezpečném proti zaplavení.

2.2 Připojení hadice na sací straně [obr. A6]:

Přípoj na sací straně ① je opatřen vnějším závitem 33,3 mm (G 1").

Připojovací díl na sací straně se smí dotahovat jen rukou [obr. A2].

Pro zkrácení času opětovného nasátí doporučujeme využití sací hadice se zpětnou klapkou, která zabraňuje samovolnému vyprázdnění sací hadice po vypnutí čerpadla [ obr. A3 ].

Nasátí vzduchu v sacím systému může způsobit nefunkčnost čerpadla a zvýšený hluk.

→ Sací systém připojujte pečlivě.
→ Těsnění pravidelně kontrolujte a v připadě potřeby ho vyměňte.
Na sací straně nepoužívejte pro vodní hadice žádné spojovací díly násuvného systému.

Na sací straně musí být použita sací hadice odolná vakuu:

• např. GARDENA Sací sada č.v. 1411/1412/1418
• nebo GARDENA Sací hadice pro kopané studny č.v. 1729.
• Sací hadici ② bez závitového připoje spojte pomocí připojky pro sací hadici (např. č.v. 1723/1724) s připojem na sací straně a vzducho-těsně sešroubujte.

2.2.1 Existují 2 druhy připojovacích systémů:

Určeno pro ploché těsnění:

Není nutná žádná těsnící páska na závity.

→ Zajistěte, aby bylo do připojky pro sací hadici vloženo nepoškozené ploché těsnění ⑥.

Určeno pro těsnící pásku na závity (Teflon):

Není nutné žádné ploché těsnění.

Nevhodný těsnící systém může vést k průsakům.

→ Použijte příslušný těsnicí systém.

1. Zajistěte, aby bylo do připojky pro sací hadici vloženo ploché těsnění ⑥.
2. Přišroubujte sací hadici odolnou vakuu ② vzduchotěsně na připoj na sací straně ①. Přitom musí být připojka pro sací hadici nasazena rovně [obr. A1].
3. Sací hadici ② pokládejte přímo bez závitů.
4. Při sacích výškách větších než 3 m: Sací hadici ⑦ dodatečně upevněte (např. k dřevěnému kůlu). Tim se čerpadlo odlehči od váhy sací hadice.

2.3 Připojení hadice na výtlačné straně [obr. A7]:

Pro zaručení dobrého odvzdušnění připojle tlakovou hadici až po naplnění čerpadla (viz 3.1.3 Uvedení čerpadla do provozu).

Připoj na výtlačné straně ⑨ je opatřen vnějším závitem 33,3 mm (G 1").

Připojovací díl na výtlačné straně se smí dotahovat jen rukou. Optimálního využití výkonu čerpadla se dosáhne připojením hadic 19 mm (3/4"), ve spojení s:

• např. GARDENA Připojovací sadou pro čerpadla č.v. 1752
• nebo hadicemi 25 mm (1") s GARDENA Závitovou rychlospojkou s vnitřním závitem č.v. 7109/Rychlospojkou s hadicovým nástavcem č.v. 7103.

Na výtlačné straně jsou 2 připoje. Vodorovný (otočný o 180°) a svislý přípoj. Nepoužitý přípoj musí být uzavřen pomocí uzavírací čepičky ③.

Tlakovou hadici držte nebo upevněte ve svislé poloze, aby nedošlo k jejímu zalomení na svislém výstupu čerpadla.

Hadici položte rovně na zem a vyhněte se vyvýšeninám hadice tvaru U, stejně jako stočené hadice. Pro únik vzduchu je optimální, když je celá tlaková hadice položena tak, že má při pohledu od čerpadla stoupající průběh.

1. Spojte tlakovou hadici ④ s připojem na výtlačné straně ③.
2. Našroubujte uzavírací čepičku ③a na nepoužitý přípoj výtlačné strany.

2.3.1 Tlakovou hadici připojte pomocí násuvného systému GARDENA:

Pomocí GARDENA zastřeného systému se mohou připojit hadice 19 mm (3/4") / 16 mm (5/8") a 13 mm (1/2").

Průměr hadice Přípojka čerpadla

13 mm (1/2") GARDENA Připoj. sada pro čerpadla č.v. 1750
16 mm (5/8") GARDENA Šroubem	č.v. 18202
GARDENA Rychlospojka	č.v. 18216

19 mm (3/4") GARDENA Přlpoj. sada pro čerpadla č.v. 1752

2.3.2 Paralelní připojení více než 2 tlakových hadic:

Při paralelním připojení více než 2 tlakových hadic doporučujeme použití:

• např. GARDENA 2- nebo 4-cestného rozdělovače č.v. 8193/8194
• nebo 2-cestného ventilu GARDENA č.v. 940.

Ty mohou být našroubovány přímo na přípoj výtlačné strany③.

2.4 Č.v. 9058/9059:

Připojení senzoru půdní vlhkosti (volitelně) [obr. A8]:

Vedle časově závislého řízení (viz Návod na provoz displeje Bluetooth®) existuje i možnost zahrnutí vlhkosti půdy.

Pokud je vlhkost půdy dostatečná, naplánované zavlažování neproběhne.

1. Senzor půdní vlhkosti umístěte v zavlažované oblasti.
2. Otevřete kryt proti nečistotám ⓐ.
3. Zastrčte konektor senzoru do přípoje senzoru Ⓩ čerpadla.

3. OBSLUHA

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.

3.1 Spuštění/zastavení čerpadla [obr. O1/O2]:

POZOR!

Chod nasucho!

Zajistěte, aby bylo čerpadlo před každým startem naplněno až po přepad vodou (min. 2 l).

3.1.1 Č.v. 9058/9059:

Ovládání pomocí aplikace GARDENA Bluetooth® App:

Pomocí bezplatné aplikace GARDENA Bluetooth® lze Zahradní čerpadlo GARDENA Bluetooth® App kdykoliv řidit.

Aplikace může být stažena na Apple App Store nebo Google Play Store.

→ K tomu viz přiložený návod na obsluhu displeje Bluetooth®.

3.1.2 Č.v. 9058 / 9059: Obsluha pomocí displeje na čerpadle:

→ K tomu viz přiložený návod na obsluhu displeje Bluetooth®.

3.1.3 Uvedení čerpadla do provozu:

1. Odstraňte tlakovou hadici (Out). Čerpadlo se tak při plnění lépe odvzdušňuje.
2. Odšroubujte rukou šroubení ⑤ z plnícího otvoru ⑥.
3. Vyndejte filtr. Tak lze lépe rozeznat stav vody při plnění.
4. Naplňte pomalu min. 2 l vody plnícím otvorem ⑥tak, až je dosažen stabilní stav vody ve výšce sacího přípoje [ obr. A4 ]. Proces plnění může trvat až 2 minuty.
5. Při použití zpětného ventilu: Naplňte vodou sací hadici. To urychlí proces sání.
6. Před připojením vypusťte zbytek vody v tlakové hadici ④. Tak může vzduch při procesu sání uniknout.
7. Po naplnění čerpadla: Připojte tlakovou hadici (Out) k čerpadlu.
8. Filtr opět vložte.
9. Šroubení ⑤ našroubujte rukou na plnící otvor ⑥ na doraz (nepřetáčejte a nepoužívejte kleště).
10. Otevřete uzavírací ventily eventuálně zapojené v tlakovém vedení (spotřebiče, vodní uzávěry, atd.). Všechny spotřebiče musí být otevřeny do maximální možné polohy.
11. Zastrčte zástrčku síťového kabelu do síťové zásuvky. Č.v. 9058/9059: Víz Návod na provoz displeje Bluetooth®.
12. Při velkých sacích výškách: Zvedněte a držte tlakovou hadici④ během procesu sání min. 1,8 m svisle nahoru nad čerpadlem.
    13.Č.v. 9057: Stlačte vypínač Zap. / Vyp. ⑦ do polohy Zap. Vypínač Zap./Vyp. svítí.

Č.v. 9058/9059: Viz Návod na provoz displeje Bluetooth®.

Čerpadlo se spouští a po procesu sání čerpá vodu.

Proces sání může trvat až 5 min.

Č.v. 9057: Pokud čerpadlo ani po 5 minutách nečerpá vodu:

1. Stlačte vypínač Zap./Vyp. ⑦ do polohy Vyp. Čerpadlo se zastaví.
2. Nechte čerpadlo ochladit.
3. V 6.4 Tabulka chyb se podívejte na možné přičiny.
4. Spusfte čerpadlo znovu (viz 3.1.3 Uvedení čerpadla do provozu).

3.1.4 Zastavení čerpadla:

→ Č.v. 9057: Stlačte vypínač Zap./Vyp. ⑦ do polohy Vyp. Čerpadlo se zastaví a vypínač Zap. / Vyp. už nesvítí.
→ Č.v. 9058/9059: Viz Návod na provoz displeje Bluetooth®

3.1.5 Č.v. 9058/9059:

Pokud čerpadlo ani po 5 minutách nečerpá vodu:

→ Viz Návod na provoz displeje Bluetooth

3.2 Jen pro č.v. 9058/9059: Funkce safe-pump:

→ Viz Návod na provoz displeje Bluetooth

3.3 Rady pro čerpání:

3.3.1 Obecná rada pro nasátí:

Uvedená maximální výška sání se dosáhne jen tehdy, když je čerpadlo naplněno pomocí plnícího otvoru až po přepad, a tlaková hadice④ je během procesu sání přidržována nahoru tak, aby nemohla voda z čerpadla tlakovou hadici④ uniknout. Čerpadlo naplňte dříve než připojíte hadice, pevná potrubí atd. k výtlačné straně čerpadla. Tím je zajištěno, že čerpadlo může být kompletně naplněno vodou (2 l) (vzduch může uniknout).

Čerpadlo naplňte 2 l vody.

3.3.2 Tichý provoz:

Čerpadlo je tiché. Jen správná instalace umožní udržení této výhody:

→ Vyberte podklad odolný vibracím (nestavte např. na plechy nebo plastové nádrže).

3.3.3 Max. hodnoty průtoku:

Čerpadlo je vybaveno bypass ventilem, který umožňuje dosažení kratších časů nasátí. Při otevřeném konci hadice, bez spotřebičů nebo pokud je průměr hadice velmi velký, nemusí být ventil případně schopen kvůli hydraulickým tlakovým poměrům přepnout z režimu sání do režimu čerpání. To může způsobit zvýšený provozní hluk. Pro využití plného čerpacího výkonu můžete při běžícím motoru na asi 1 sekundu uzavřít vývod vody (např. zalomenim hadice). Ventil se tak může nastavit do správné polohy, což je slyšet jako cvaknutí. Ve standardních aplikacích se spotřebiči, jako např. sprcha nebo postřikovač, to probihá automaticky.

3.3.4 Montáž predfiltru:

Pokud je předfiltr přiliš dlouhý, může být namontován místo svislé polohy dolu, také v jiné poloze (např. vodorovně).

4. ÚDRŽBA

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.

4.1 Čištění čerpadla:

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění a riziko poškození produktu.

→ Nečistěte produkt vodou nebo vodním paprskem (zejména ne pod vysokým tlakem).
→ Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové dily.

→ Vyčistěte těleso čerpadla vlhkým hadrem.

4.2 Propláchnutí čerpadla:

Po čerpání vody s obsahem chloru musí být čerpadlo propláchnuto.

1. Čerpejte vlažnou vodu (max. 35 °C), případně s přídavkem jemného mycího prostředku (např. prostředku na mytí nádobí), dokud není čerpaná voda čirá.
2. Zlikvidujte zbytky podle místně platných směrnic pro odstraňování odpadu.

5. SKLADOVÁNÍ

5.1 Vyřazení z provozu [obr. S1]:

POZOR!

Poškození čerpadla mrazem!

→ Čerpadlo skladujte na mistě, zajištěném proti mrazu.

Produkt musí být uchováván mimo dosah dětí.

1. Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.
2. Uzavřete případně použité uzavírací ventily v sacím vedení.
3. Otevřete uzavírací ventily eventuálně zapojené v tlakovém vedení (spotřebiče, vodní uzávěry, atd.). Tím se uvolní tlak na výtlačné straně.
4. Odšroubujte rukou šroubení ⑤ na plnícím hrdle ⑥ a výpustný šroub vody ⑧. Tak se čerpadlo vyprázdní.
5. Skloňte čerpadlo ve směru výpusti (asi 80°), aby se úplně vyprázdnilo.
6. Odšroubujte sací a tlakovou hadici.
7. Našroubujte šroubení ⑤ na plnící otvor ⑥ a výpustný šroub vody ⑧ a dotáhněte jen rukou (nepoužívejte kleště).
8. Vyčistěte čerpadlo (viz 4. ÚDRŽBA).
9. Čerpadlo skladujte na suchém, uzavřeném místě, zajištěném proti mrazu.

6. ODSTRAŇOVÁNÍ CHYB

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.

6.1 Uvolnění oběžného kola [obr. T1 / T2]:

Oběžné kolo zablokované nečistotami lze uvolnit.

1. Jen pro č.v. 9058/9059:
   Stáhněte kryt proti nečistotám Ⓞ senzoru vlhkosti půdy nebo odpojte připojený senzor vlhkosti půdy.
2. Vyšroubujte 6 šroubů 📄a, 📄b a 📄c.
3. Stáhněte obě skořepiny ⑩.
4. Vyndejte gumové zátky ⑪ z hřídele oběžného kola ⑫.
5. Otočte hřidelem oběžného kola ⑫ izolovaným šroubovákem ve směru pohybu hodinových ručiček. Tím se zablokované oběžné kolo uvolní.

6. Gurnové zálky ⑪ a obě skořepiny ⑯ namontujte opět v obráceném pořadi. Dbejte přítom na to, aby byly šrouby ⑰, ⑱ a ⑲ přírazeny vždy podle délý správným závitovým otvorům.

7. Jen pro č.v. 9058/9059:

Kryt proti nečistotám ⓑ senzoru vlhkosti půdy opět nasad'te nebo opět připojte senzor vlhkosti půdy.

6.2 Čištění filtru [obr. T3]:

Pokud čerpadlo nenabihá nebo zůstane během provozu náhle stát, může to být způsobeno ucpáním filtru.

1. Uzavřete všechny uzavírací ventily na sací straně.

2. Otevřete uzavírací ventily eventuálně zapojené v tlakovém vedení (spotřebiče, vodní uzávěry, atd.). Tím se uvolní tlak na výtlačné straně.

3. Odšroubujte rukou šroubení ⑤ z plnícího otvoru ⑥.

4. Filtr ⑬ vytáhněte svisle z plnícího hrdla ⑥

5. Přidržte misku ⑭ a filtr ⑬ vytočte proti směru pohybu hodinových ručiček z misky ⑭ (bajonetový uzávěr).

6. Vyčistěte misku ⑭ pod tekoucí vodou

7. Vyčistěte filtr ⑬ např. pomocí měkkého kartáče.

8. Filtr ⑲ namontujte opět v obráceném pořadí.

6.3 Jen pro č.v. 9058 / 9059:

Vyčištění senzoru průtoku [obr. T1/T4]:

1. Jen pro č.v. 9058/9059:
   Stáhněte kryt proti nečistotám @ senzoru vlhkosti půdy nebo odpojte ořipojený senzor vlhkosti půdy.
2. Vyšroubujte 6 šroubů Ⓗ️ a Ⓗ️ (viz 6.1 Uvolnění oběžného kola).
3. Stáhněte obě skořepiny ⑩.
4. Pomocí imbus klíče (velikost 10) odšroubujte čepičku ⑮ proti směru pohybu hodinových ručiček.
5. Senzor průtoku ⑯ vytáhněte z otvoru senzoru ⑦.
6. Vyčistěte senzor průtoku ⑯ pod tekoucí vodou.
7. Otvor senzoru ② vyčistěte vlhkým hadrem (bez čistícího prostředku).
8. Zkontrolujte pohyblivost senzoru prūtoku ⑯.
9. Senzor průtoku ⑯ namontujte opět v obráceném pořadí.
   10.Oběskořepiny ⑩ namontujte opět v obráceném pořadí.

11.Jen pro č.v. 9058/9059:

Kryt proti nečistotám Ⓓ senzoru vlhkosti půdy opět nasadťe nebo opět připojte senzor vlhkosti půdy.

6.4 Tabulka chyb:

Pro č.v. 9058 / 9059: Viz také vysvětlení zobrazení na displeji Bluetooth® v návodu na provoz.

Problém Možná příčlna Náprava

Čerpadlo běží, ale nenasává

Netěsné resp. poškozené sací vedení [obr. A2].

→ Zkontrolujte, zda není sací vedení poškozeno, a vzdu-chotěsně ho utěsněte.

Problém Možná přičina Náprava

Čerpadlo běži, ale nenasává	Čerpadlo přísává na spojovacím mistě vzduch [obr. A2].	→ Spoje na sací straně vzducho-těsně utěsněte.
	V cisterně, vodní nádrži, vodním vedení atd. není voda.	→ Zajistěte přívod vody na sací straně.
	Čerpadlo nebylo naplněno vodou [obr. A4].	→ Naplňte čerpadlo (viz 3.1.3 Uvedení čerpadla do provozu).
	Při procesu sání uniká voda přes tlakovou hadlicl.	1. Naplňte čerpadlo znovu.2. Přidržte tlakovou hadlici nahoře.3. Spusťte čerpadlo znovu (viz 3.1.3 Uvedení čerpadla do provozu).
	Absolutní vakuové spojení docilíte použitím GARDENA sacích hadic (viz 8. PŘÍSLUŠENSTVÍ/ NÁHRADNÍ DÍLY).
	Na plnicím hrdle je netěsné šroubení [obr. A2].	→ Zkontrolujte těsnění (popř. ho vyměňte) a šroubení přišroubujte nukou (nepouživejte žádné kleště).
	Vzduch nemůže uniknou, protože je tlakové vedení uzavřeno resp. je v tlakové hadlicí zbytek vody.	→ Otevřete uzavírací ventily v tlakovém vedení (např. postřikovače) resp. vyprázdněte tlakovou hadlicl.
	Vzduch nemůže uniknout, protože je tlaková hadice svinutá.	1. Tlakovou hadicí rozložte rovně po celé její délce.2. Vedťe hadici od výstupu čerpadla směrem nahoru.3. Nezłomte tlakovou hadici na výstupu čerpadla.4. Otevřete všechny spotřebiče na maximum.
	Nečekalo se na dobu sání 5 minut.	→ Čekejte až 5 minut, než čerpadlo nasaje vodu.
	Saci filtr nebo zpětná klapka v sací hadici jsou ucpány.	→ Vyčistěte sací filtr resp. zpětnou klapku.
	Konec sací hadice není ve vodě [obr. A5].	→ Ponořte konec sací hadice hlouběji do vody.
	Saci výška je přiliš velká [obr. A5].	→ Zmenšete sací výšku.
	V případě jiných problémů s nasáváním použijte GARDENA sací hadice se zpětnou klapkou (viz 8. PŘÍSLUŠENSTVÍ/ NÁHRADNÍ DÍLY). Před spuštěním naplnit čerpadlo vodou.
Čerpadlo nenaskočí nebo zůstává během provozu stát	Teplotní ochranný spinač čerpadlo vypnul kvůll přehřátí.	→ Nechte čerpadlo ochladit, vyprázdněte ho a znovu naplíňte.→ Dodržujte maximální teplotu médla (35 °C).
	Čerpadlo je bez proudu. → Zkontrolujte pojistky a elek-trické konektorové spoje.
	Zarcagoval RCD-spinač (chybový proud).	→ Vytáhněte zástrčku ze slfové zásuvky a obraťte se na servis GARDENA.
	Čerpadlo není zapnuto. → Stlačte vypínač Zap. / Vyp. do polohy Zap.
Čerpadlo běží, ale čerpací výkon náhle poklesne	Konec sací hadice není ve vodě [obr. A5].	→ Ponořte konec sací hadice hlouběji do vody.
	Sací filtr nebo zpětná klapka v sací hadici jsou ucpány.	→ Vyčistěte sací filtr, resp. zpětnou klapku.
	V cisterně, vodní nádrži, vodním vedení atd. není voda.	→ Zajistěte přívod vody na sací straně.
	Sací vedení je netěsné [obr. A2].	→ Odstraňte netěsnost.
	Oběžné kolo je zablokováno. → Uvolněte oběžné kolo.
	Tlaková hadice je zlomena. → Položte tlakovou hadici bez zlomů a nezlomte hadicí na výstupu čerpadla.
Šroubení filtru nelze rukou odšroubovat	Závit je znečištěn. → Pro odšroubování použijte kleště na vodní čerpadla.→ Vyčistěte závit na filtru a v čerpadle.

POZNÁMKA:

Opravy smí provádět pouze servisní centra GARDENA a odbomí prodejci, kteři jsou firmou GARDENA autorizování.

→ Při jiných poruchách se prosím obratte na servisní centrum GARDENA.

1. TECHNICKÁ DATA

Zahradni čerpadlo		Jednotka Hodnota(č.v. 9057)		Hodnota(č.v. 9058)	Hodnota(č.v. 9059)
Jmenovitý výkon W 900		1050	1300
Síťové napětí		V (AC)	230	230	230
Síťová frekvence		Hz	50 50 50
Max. čerpací množství		l/h	5600	6300	6500
Max. tlak/max. čerpací výška		bar /m	4,747	4,949	6,060
Max. samonasávacívýška		m 8	8	8
Přípustný vnitřní tlak(na výtlačné straně)		bar	6	6	6
Přípojný kabel		m	1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Hmotnost bez kabelu(asl)		kg	10 10,7	11,8
Hladina akustickéhotlaku L_PA Llkvidace:	1 m		58	59	60
	5 m	dB	45	45	46
	10 m		38	39	40
Hladina akustickéhovýkonu L_WA^1) :naměřená/zaručenáNejlstota k_WA		dB (A)	67 / 692,67	68 / 702,29	68 / 712,78
Max. teplota čerpanéhomédia		°C	35 35 35

Metoda měření podle: 1) RL 2000/14/EU

1. PŘÍSLUŠENSTVÍ / NÁHRADNÍ DÍLY

GARDENA Sací hadice Odolné vůči zlomení a vakuu, lze dodat jako metrové zbožič.v. 1720/1721 (19 mm (3/4")/25 mm (1")) bez připojovacich armatur nebo v pevné délce č.v. 1411/1418 kompletně s připojovacimí armaturaml.
GARDENA Připojka pro sací hadici	K sacimu připoji.	č.v. 1723/1724
GARDENA Připojovací sada pro čerpadla	K výtlačnému připojl.	č.v. 1750/1752
GARDENA Sací filtr se zpětnou klapkou	K připojení na sací hadici v metráži.	č.v. 1726/1727/1728
GARDENA Předfiltr pro čerpadla	Doporučeno při čerpání vody s obsahem pisku.	č.v. 1730/1731
GARDENA Sací hadice pro kopané studny	K vakuové pevnému připojení čerpadla na kopané studny nebo pevné potrubí. Délka 0,5 m. S oboustranným vnitřním závitem 33,3 mm (G1).	č.v. 1729
GARDENA Plovoucí odsávání	Pro odsávání bez nečistot pod hladinou vody.	č.v. 1417
GARDENA Rychlospojka	Pro připojení tlakových hadic 1" na výtlačnou stranu.	č.v. 7109/7103
GARDENA Senzor půdní vlhkosti	Pro zavlažování podle vlhkosti půdy.	č.v. 1188/1867
GARDENA Prodlužovací kabel (délka: 10 metrů)	K prodloužení kabelu senzoru na maximálně 105 metrů.	č.v. 1868

9. ZÁRUKA/SERVIS

9.1 Registrace výrobku:

Zaregistrujte svůj výrobek na adrese gardena.com/registration.

9.2 Servis:

Aktuální kontaktní informace pro náš servis naleznete na zadní straně a online:

- Česká republika: https://www.gardena.com/cz/podpora/podpora/kontakt/

10. LIKVIDACE

10.1 Likvidace čerpadla:

(oodle směrnice 2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.

DŮLEŽITÉ!

→ Likvidujte produkt přes nebo prostřednictvim Vašeho místního recyklačního sběmého mista.

sk Záhradné čerpadlo 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1. BEZPEČNOSTNÉ UPOZORNENIA....72
2. MONTÁŽ....73
3. OBSLUHA....74
4. ÚDRŽBA....74
5. SKLADOVANIE 75
6. ODSTRAÑOVANIE PORÚCH....75
7. TECHNICKÉ ÚDAJE 76
8. PRÍSLUŠENSTVO/NÁHRADNÉ DIELY .....76
9. ZÁRUKA/SERVIS....76
10. LIKVIDÁCIA....76

Prečítajte si návod na obsluhu.

1.2 Všeobecné bezpečnostné upozornenia

1.2.1 Všeobecné bezpečnostné upozornenia pre čerpadlá

NEBEZPEČENSTVO!

Nebezpečenstvo zranenia zásahom elektrického průdu.

→ Napájanie výrobku elektrickým prúdom musi byt vybavené prúdovým chráníčom (RCD) s menovitým spůstacím prúdom minimálne 30 mA.

1.2.2.2 Ochranný vypínač:

Tepelný ochranný spínač:

Vstupný tlak sa musí zaistíť nastavitelným tlakovýrn obmedzovacím ventilom. Pri použivani čerpaclá na zvýšenie tlaku nesmie prekročit maximálne povolený vnú torný tlak hodnotu 6 bar. Maximální vstupní tlak je tedy:

GARDENA Záhradné čerpadlo 5600 č.v. 9057 → Max. 1,3 bar

GARDENA Záhradné čerpadlo 6300 č.v. 9058 → Max. 1,1 bar

→ Pred použitím tohto výrobku sa poradte so svojim lekárom a výrobcom pornócky.

→ Po použití výrobku odpojte elektrickú zástrčku zo zásuvky.

→ Nenoste čerpadlo za kábel a nepoužívajte kábel na to, aby ste vytiahli zastrčku z elektrickej zásuvky.

Poškodené čerpadlo nikdy nepouživajte.

→ V pripade poškodenia nechajte čorpadlo bezpodmienečne skontrolovat servisomGARDENA.

→ Pred plnenim, demontážou a údržbou sa musí odpojit prúd.

→ Pri použití našich čerpadiel s generátorom rešpektujte výstražné upozomenia výrobou generátora.

1.3.2.1 Kábel:

Napätle Dížka kábla Prlerez

230 – 240 V / 50 Hz Az do 20 m	1,5 mm^2
230 – 240 V / 50 Hz 20 – 50 m	2,5 mm^2

→ Odpojte čerpadlo od siete a nechajte vychladnút vodu

Pri napojení čerpadla na vodovodné potrubie musia byt dodržané špecifické národné sanitáme predpisy, aby sa zabránilo spätnému nasatiu nepitnej vody.

→ Poradte sa so špecialistom na sanitárne zariadenia.

→ Pred každým uvedením do prevádzky naplňte čerpadlo vodou až po prepad (min. 2 l)!

→ Dbajte na to, aby pri plnení čerpadla vodou neboli k nemu pripojené žiadne hadice a spotrebiče a aby čerpadlo stálo úplne vodorovne.

Ublíženie na zdraví!

→ Vytiahnite zástrčku sietového kábla zo sietovej zásuvky.

Prípojka sacej strany ① je vybavená 33,3 mm (G 1") vonkajším závilom.

Prípojka na sacej strane sa smie utiahnut' len rukou [Obr. A2].

Prípojka výtlačnej strany ③ je vybavená 33,3 mm (G 1") vonkajším závitom.

Pripojenie snímača vlhkosti pôdy (volitelné) [Obr. A8]:

Ublíženie na zdraví!

→ Vytiahnite zástrčku sietového kábla zo sietovej zásuvky.

3.1 Naštartovanie/zastavenie čerpadla [Obr. O1/O2]:

POZOR!

Chod nasucho!

Uistite sa, že čerpadlo je pred každým naštartovaním naplnené vodou až po prepad (min. 2 l).

3.1.1 Č.v. 9058/9059:

3.1.4 Zastavenie čerpadla:

→ Č.v. 9057: Stlačte Zapínač/Vypínač ⑦ do polohy VYP.
Čerpadlo sa zastaví a Zapínač / Vypínač už nesvieti.

Čerpadlo sa musí naplnit' 2 l vody.

Ublíženie na zdraví!

4.1 Čistenie čerpadla:

NEBEZPEČENSTVO!

Ublíženie na zdraví!

4.2 Preplach čerpadla:

Poškodenie čerpadla mrazom!

→ Skladujte čerpadlo na mieste zabezpečenom voči mrazu.

Ublíženie na zdraví!

→ Vytiahnite zástrčku sietového kábla zo sietovej zásuvky.

10.1 Likvidácia čerpadla:

(podla smernice 2012/19/EU)

(v skladu z Direktivo 2012/19/EU)

Charakteristika čerpadla

Charakteristiky čerpadla

Karakteristika črpalka

Obilježja pumpe

Karakteristika pumpe

Крива характеристики насоса
