6300 SilentComfort - Vannpumpe GARDENA - Gratis bruksanvisning og manual

Produkttype	Overflatevannpumpe
Merke	Gardena
Modell	6300 SilentComfort
Referanse	9058
Nominell effekt	1050 W
Nettspenning	230 V / 50 Hz
Maksimal strømning	6300 l/h
Maksimalt trykk / Maksimal løftehøyde	4,9 bar / 49 m
Maksimal selvsugehøyde	8 m
Tillatt internt trykk (trykkside)	6 bar
Maksimal væsketemperatur	35 °C
Strømkabel	1,5 m (H07RN-F)
Vekt (uten kabel)	10,7 kg
Lydtrykknivå (L_pA på 1 m)	59 dB(A)
Lydeffektnivå (L_WA)	68 / 70 dB(A) (målt/garantert)
Hovedfunksjoner	Pumping av rent vann, Bluetooth-kontroll via app, safe pump-funksjon, fuktighetssensor som tilbehør
Vedlikehold og rengjøring	Rengjør filteret, skyll etter klorert vann, tøm før frost
Sikkerhet	FI-bryter 30 mA, termisk beskyttelse, automatisk stopp ved overoppheting
Reservedeler og tilbehør	Sugeslanger (ref. 1411/1412/1418), adaptere (1723/1724), filtre, fuktighetssensor (1188/1867)
Generell informasjon	Garanti etter registrering på gardena.com, kundeservice tilgjengelig

Ofte stilte spørsmål - 6300 SilentComfort GARDENA

Hvilken type vann kan jeg bruke med Gardena 6300 SilentComfort-pumpen?

Pumpen er designet for å pumpe rent vann: grunnvann, regnvann, husholdningsvann eller klorert vann. Ikke bruk saltvann, skittent vann, surt vann, brennbar væske eller oljer.

Hvordan starter jeg pumpen før første gangs bruk?

Skru av påfyllingspluggen, hell sakte minst 2 liter vann til nivået stabiliserer seg ved sugekoblingen, og skru den på igjen. Sørg for at trykkslangen er frakoblet under fylling for å lufte ut luft.

Hva gjør jeg hvis pumpen ikke starter?

Sjekk strømtilførselen (sikringer, stikkontakt), at på/av-bryteren står på På, og at pumpen er riktig fylt med vann. Hvis den termiske bryteren har slått ut, la pumpen avkjøles.

Hvordan rengjør jeg pumpens filter?

Slå av strømmen og lukk stoppekranene. Skru av påfyllingspluggen, ta filteret ut vertikalt, demonter det ved å vri, rengjør det med en myk børste og sett det sammen igjen.

Er pumpen egnet for kontinuerlig bruk?

Nei, pumpen er designet for husholdningsbruk og ikke for kontinuerlig drift. Ikke la pumpen gå mer enn 5 minutter med lukket trykkside.

Hvordan beskytter jeg pumpen mot frost?

Koble fra pumpen, tøm den helt ved å fjerne påfyllings- og tømmepluggene, vipp den for å fjerne restvann, og oppbevar den på et tørt og frostfritt sted.

Kan jeg bruke en skjøteledning med pumpen?

Ja, men bare hvis kabeltverrsnittet er egnet: opptil 20 m med 1,5 mm², fra 20 til 50 m med 2,5 mm². Bruk en skjøteledning egnet for utendørs bruk.

Hvordan frigjør jeg løpehjulet hvis det sitter fast?

Koble fra pumpen, demonter de to halvdelene etter å ha fjernet skruene, ta ut gummiproppene på akselen, og drei løpehjulakselen med klokken med en isolert skrutrekker.

Har pumpen automatisk styring?

Ja, modell 6300 SilentComfort (ref. 9058) er kompatibel med Gardena Bluetooth-appen for fjernstyring og programmering. Den kan også kobles til en valgfri fuktighetssensor.

Hva er pumpens maksimale sugehøyde?

Den maksimale selvsugehøyden er 8 meter, forutsatt at pumpen er riktig fylt med vann og at sugeslangen er tett.

BRUKSANVISNING 6300 SilentComfort GARDENA

→Se Bluetooth®-display bruksanvisning.

3.3 Pumptips:

Registrera din produkt på gardena.com/registration.

9.2 Service:

10.1 Avfallshantering av pumpen:

→ Før påfyldningen, afmonteringen og vedligenholdelsen skal strømmen afbrydes.

Små dele kan nemt sluges.

Sand og andet slibende materiale medfører hurtigere slitage og reducering af pumpens ydeevne.

→ Brug kun pumpen med monteret integreret filter.

→ Opbevar pumpen på et frostsikkert sted.

Oversettelse av de originale instruksjonene.

1. SIKKERHETSANVISNINGER

1.1 Symbolforklaring

Fare for personskade på grunn av elektrisk strøm.

→ Produktet må forsynes med strøm via en FI-bryter (RCD) med en nominell utlosningsstrøm på maks. 30 mA.

→ Koble produktet fra nettet før du tar det ut av drift, vedlikeholder det eller skifter ut deler. Stikkontakten må da befinne seg innenfor synsområdet.

1.2.2 Sikkerhetsanvisninger for hagepumper

1.2.2.1 Sikker drift:

Pumpen må ikke brukes når det er personer i vannet.

Når motoren er tilstrekkelig avkjølt, er pumpen klar til drift igjen.

1.3 Ekstra sikkerhetsanvisninger

1.3.1 Riktig anvendelse

Dette produktet kan brukes av barn fra og med 8 år og personer med reduserte fysiske, sensoriske eller mentale evner, såfremt de er under tilsyn eller er blitt undervist om sikker bruk av produktet og forstår larene som resulterer av dette. Bam skal ikke leko mod produktet. Rongjøring og brukervodlikehold skal ikke utføres av barn, med mindre de er minst 8 år og holdes under tilsyn. Vi anbefaler bruk av produktet først for ungodommer fra og med 16 år.

GARDENA Hagepumpe er ment for pumping av grunn- og regnvann, springvann og klorholdig vann i private hager og kolonihager.

Produktet er ikke egnet til drift over lang tid (profesjonell bruk).

GARDENA Hagepumpe skal kun brukes til pumping av vann.

FARE!

Personskader!

Saltvann, spillvann, etsende, lett antennelige eller eksplosive stoffer (f. eks. bensin petroleum, nitrofortynning), oljer, fyringsolje og næringsmidler må ikke pumpes.

1.3.1.2 Heving av trykk:

Inngangstrykket skal sikres med en justerbar trykkbegrensningsventil. Ved bruk av pumpen til trykkforsterkning må de maksimalt tillatte innvendige trykk på 6 bar ikke overskrides. Maks. inngangstrykk er dermed:

GARDENA Hagepumpe 5600 art. 9057 → Maks. 1,3 bar

GARDENA Hagepumpe 6300 art. 9058 → Maks. 1,1 bar

Pumpe art. 9059 må ikke brukes til trykkforsterkning, da pumpen leverer 6 bar.

1.3.2 Ytterligere elektriske sikkerhetsanvisninger

FARE!

Risiko for hjertestans!

Dette produktet genererer et elektromagnetisk felt når det er i bruk. Dette elektromagnetiske feltet kan påvirke funksjonaliteten til aktive eller passive medisinske implantater (f. eks. pacemakere), noe som kan føre til alvorlig personskade eller død.

→ Rådfør deg med legen din og produsenten av implantatet før du bruker dette produktet.

→ Du må ta støpselet ut av stikkontakten etter at du har brukt produktet.

Pumpen må være stilt opp så den står stødig og flomsikkert, og den må beskyttes slik at den ikke kan falle i vannet. Still opp pumpen i sikker avstand (min. 2 m) til transportmediet. For ekstra sikkerhet kan det brukes en sikkerhetsbryter.

Støpselet til pumpen må trekkes ut før noen går ut i bassenget.

Hvis stromledningen til dette produktet skades, må den skiftes ut av produsenten eller dennes kundeservice eller en tilsvarende kvalifisert person, slik at den ikke utgjør fare for skader.

→ Beskytt pluggen og strømledningen mot varme, olje og skarpe kanter.

→ Bær ikke pumpen på kabelen og benytt ikke kabelen for å trekke pluggen ut av stikkontakten.

→ Sett pumpen på et flomsikkert sted.

Elektriske endringer skal kun utføres av elektriker.

→ Koble fra strømtiltørselen før påfylling, demontering og vedlikehold.

→ Hvis pumpene våre brukes sammen med en generator, må du være oppmerksom på advarslene fra generatorprodusenten.

1.3.2.1 Kabel:

Ved bruk av skjøteledninger må disse ha minste dia metere som er angitt

i følgende tabell:

Spenning	Kabellengde	Diameter
230 – 240 V / 50 Hz	Opptil 20 m	1,5 mm ^2
230 – 240 V / 50 Hz	20 – 50 m	2,5 mm ^2

1.3.3 Ytterligere personlige sikkerhetsanvisninger

FARE!

Fare for kvelning!

Mindre deler kan left svelges.

Det pumpede vannet er under trykk og kan forårsake skader hvis det treffer kroppen eller øynene direkte.

Ved lengre tids bruk (> 5 min.) mot den lukkede trykksiden kan vannet i pumpen varmes opp, slik at det kan oppstå skader fra det varme vannet.

→ La pumpen gå i maks. 5 minutter när trykksiden er stengt eller vanntilførselenuteblir.

Ved manglende vanntilførsel fra sugesiden kan vannet i pumpen varmes opp slik at det kan føre til personskader når det varme vannet renner ut. → Koble pumpen fra nettet og la vannet avkjøles

→ Ikke åpne hetter og skruforbindelser så lenge vannet er varmt.

→ Før ny Igangsetting må du sikre vanntilførselen på sugesiden og fylle pumpen helt med vann.

Når pumpen koples til vannforsyningsanlegget må de sanitære bestemmelsene som gjelder i landet overholdes, silk at tilbakesuging av vann som ikke er drikkevannforhindres.

→ Spør en VVS-fagperson.

For å hindre at pumpen går tørr, pass på at sugeslangens ende alltid er i transportmediet.

→ Fyll pumpen med vann opp til overløpet (min. 2 l) før hver igangsetting!

→ Påse at ingen slanger og apparater er koblet til pumpen når du fyller denne med vann, og pass på at pumpen generelt står vannrett.

→ Pass på at slangene legges uten knekk.

Sand og andre slipende stoffer fører til raskere slitasje og effekttap i pumpen.

→ Pumpen skal bare brukes med installert integrert filter.

I motsatt fall kan pumpen skades.

→ Bruk et pumpe-forfilter hvis vannet inneholder sand.

Min. gjennomstrømningsmengde er 90 l/t (1,5 l/min). Tilkoblede apparater med mindre gjennomstrømning skal ikke brukes.

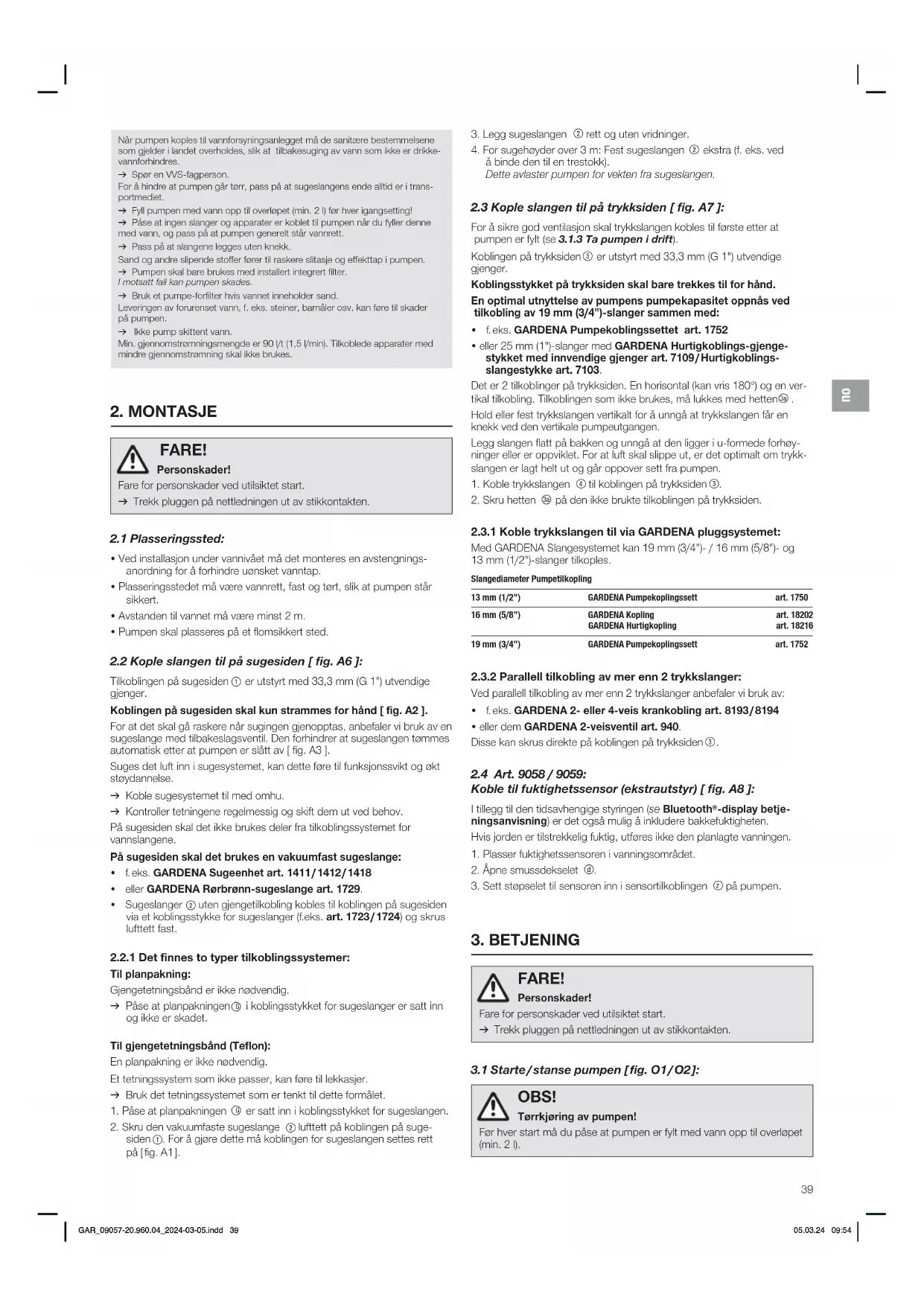

2. MONTASJE

FARE!

Personskader!

Fare for personskader ved utilsiktet start.

→ Trekk pluggen på nettledningen ut av stikkontakten.

2.1 Plasseringssted:

• Ved installasjon under vannivået må det monteres en avstengningsanordning for å forhindre uønsket vanntap.
• Plasseringsstedet må være vannrett, fast og tørt, slik at pumpen står sikkert.
• Avstanden til vannet må være minst 2 m.
• Pumpen skal plasseres på et flomsikkert sted.

Tilkoblingen på sugesiden ① er utstyrt med 33,3 mm (G 1") utvendige gjenger.

Koblingen på sugesiden skal kun strammes for hånd [ fig. A2 ].

For at det skal gå raskere när sugingen gjenopptas, anbefaler vi bruk av en sugeslange med tilbakeslagsventil. Den forhindrer at sugeslangen tømmes automatisk etter at pumpen er slått av [ fig. A3 ].

Suges det luft inn i sugesystemet, kan dette føre til funksjonssvikt og økt støydannelse.

→ Koble sugesystemet til med omhu.

→ Kontroller tetningene regelmessig og skift dem ut ved behov.

På sugesiden skal det ikke brukes deler fra tilkoblingssystemet for vannslangene.

→ Påse at planpakningen ⑥ i koblingsstykket for sugeslanger er satt inn og ikke er skadet.

Til gjengetetningsbånd (Teflon):

1. Påse at planpakningen ⑨ er satt inn i koblingsstykket for sugeslangen.

2. Skru den vakuumfaste sugeslange ② lufttett på koblingen på sugesiden ①. For å gjøre dette må koblingen for sugeslangen settes rett på [fig. A1].

3. Legg sugeslangen ② rett og uten vridninger.

4. For sugehøyder over 3 m: Fest sugeslangen ② ekstra (f. eks. ved å binde den til en trestokk).

Dette avlaster pumpen for vekten fra sugeslangen.

2.3 Kople slangen til på trykksiden [fig. A7]:

For å sikre god ventilasjon skal trykkslangen kobles til første etter at pumpen er fylt (se 3.1.3 Ta pumpen i drift).

Koblingen på trykksiden ③ er utstyrt med 33,3 mm (G 1") utvendige gjenger.

Koblingsstykket på trykksiden skal bare trekkes til for hånd.

En optimal utnyttelse av pumpens pumpekapasitet oppnås ved tilkobling av 19 mm (3/4")-slanger sammen med:

• f.eks. GARDENA Pumpekoblingssettet art. 1752
- eller 25 mm (1")-slanger med GARDENA Hurtigkoblings-gjengestykket med innvendige gjenger art. 7109/Hurtigkoblings-slangestykke art. 7103.

Det er 2 tilkoblinger på trykksiden. En horisontal (kan vris 180°) og en vertikal tilkobling. Tilkoblingen som ikke brukes, må lukkes med hetten®. Hold eller fest trykkslangen vertikalt for å unngå at trykkslangen får en knekk ved den vertikale pumpeutgangen.

Legg slangen flatt på bakken og unngå at den ligger i u-formede forhøyninger eller er oppviklet. For at luft skal slippe ut, er det optimalt om trykkslangen er lagt helt ut og går oppover sett fra pumpen.

1. Koble trykkslangen ④ til koblingen på trykksiden ③.
2. Skru hetten Ⓤ på den ikke brukte tilkoblingen på trykksiden.

2.3.1 Koble trykkslangen til via GARDENA pluggsystemet:

Med GARDENA Slangesystemet kan 19 mm (3/4") - / 16 mm (5/8")- og 13 mm (1/2")-slanger tilkoples.

Slangediameter Pumpetilkopling

13 mm (1/2")	GARDENA Pumpekoplingssett	art. 1750
16 mm (5/8")	GARDENA Kopling	art. 18202
	GARDENA Hurtigkopling	art. 18216
19 mm (3/4")	GARDENA Pumpekoplingssett	art. 1752

2.3.2 Parallell tilkobling av mer enn 2 trykkslanger:

Ved parallell tilkobling av mer enn 2 trykkslanger anbefaler vi bruk av:

• f.eks. GARDENA 2- eller 4-veis krankobling art. 8193/8194
• eller dem GARDENA 2-veisventil art. 940.
Disse kan skrus direkte på koblingen på trykksiden ③.

2.4 Art. 9058 / 9059:

Koble til fuktighetssensor (ekstrautstyr) [fig. A8]:

I tillegg til den tidsavhengige styringen (se Bluetooth®-display betjeningsanvisning) er det også mulig å inkludere bakkefuktigheten.

Hvis jorden er tilstrekkelig fuktig, utføres ikke den planlagte vanningen.

1. Plasser fuktighetssensoren i vanningsområdet.
2. Åpne smussdekselet ④.
3. Sett støpselet til sensoren inn i sensortilkoblingen Ⓥ på pumpen.

3. BETJENING

FARE!

Personskader!

Fare for personskader ved utilsiktet start.
→ Trekk pluggen på nettledningen ut av stikkontakten.

3.1 Starte/stanse pumpen [fig. 01/02]:

OBS!

Tørrkjøring av pumpen!

Før hver start må du påse at pumpen er fylt med vann opp til overløpet (min. 2 l).

3.1.1 Art. 9058/9059:

Betjening med GARDENA Bluetooth®-appen:

Med den gratis GARDENA Bluetooth®-appen kan du styre GARDENA Hagepumpe Bluetooth® när du måtte ønske det.

Den kan lastes ned fra Apple App Store eller Google Play Store.

→ Se den vedlagte betjeningsanvisningen for Bluetooth®-displayet.

3.1.2 Art. 9058/9059:

Betjening via displayet på pumpen:

→ Se den vedlagte betjeningsanvisningen for Bluetooth®-displayet.

3.1.3 Ta pumpen i drift:

1. Fjern sugeslangen (Out).
   Dermed luftes pumpen bedre under fylling.
2. Skru opp skruforbindelsen ⑤ på påfyllingsåpningen ⑥ for hånd.
3. Ta ut filteret.
   Det gjør det enklere å se vannivået när du fyller på.
4. Fyll sakte minst 2 l vann via påfyllingsåpningen ⑥ inntil en stabil vannstand på høyden med koblingen på sugesiden er oppnådd [ fig. A4 ]. Påfyllingsprosessen kan ta opptil 2 minutter.
5. Ved bruk av tilbakeslagsventil: Fyll sugeslangen med vann. Dette fremskynder sugeprosessen.
6. Tøm restvannet i trykkslangen ④ før tilkobling. Dermed kan luften slippe ut under oppsuging.
7. Når pumpen er fylt: Koble trykkslangen (Out) til pumpen.
8. Sett inn filteret igjen.
9. Skru skruforbindelsen ⑤ på påfyllingsåpningen ⑥ for hånd inntil den stopper (ikke trekk til for langt, og ikke bruk tang).
10. Åpne eventuelle stengeventiler i trykkledningen (tilkoblede apparater, vannstopper osv.). Alle apparater må være åpnet i maks. mulig posisjon.
11. Sett pluggen til nettledningen i en stikkontakt. Art. 9058/9059: Se Bluetooth®-display betjeningsanvisning.
12. Ved høye sugehøyder: Løft og hold trykkslangen ④ loddrett over pumpen i minst 1,8 m høyde under sugeprosessen.
13. Art. 9057: Trykk Av/På-bryteren ⑦ i stilling På. Av/på-knappen lyser.
    Pumpen starter og pumper vannet etter sugeprosessen. Innsugingsprosessen kan ta inntil 5 minutter.

Art. 9058/9059: Se Bluetooth ^® -display betjeningsanvisning.

Art. 9057:

Hvis pumpen fremdeles ikke pumper vann etter 5 minutter:

1. Trykk Av/På-bryteren ⑦ i stilling Av. Pumpen stanser.

2. La pumpen avkjøles.

3. Bruk 6.4 Feiltabell til å søke etter mulige årsaker.

4. Start pumpen på nytt (se 3.1.3 Ta pumpen i drift).

3.1.4 Stanse pumpen:

→ Art. 9057: Trykk Av/På-bryteren ⑦ i stilling Av Pumpen stanser, og Av / På-knappen lyser ikke lenger.

→ Art. 9058/9059: Se Bluetooth®-display betjeningsanvisning.

3.1.5 Art. 9058/9059:

Hvis pumpen fremdeles ikke pumper vann etter 5 minutter:

→ Se Bluetooth ^ -display betjeningsanvisning.

3.2 Kun for art. 9058 / 9059: safe-pump-funksjon:

→ Se Bluetooth ^ -display betjeningsanvisning.

3.3 Pumpe-tips:

3.3.1 Generelt tips for oppsuging:

Angitt maks. selvjusterende sugehøyde oppnås kun når pumpen fylles opp til overløpet via påfyllingsåpningen og trykkslangen ④ holdes så høyt opp under sugeprosessen at det ikke kan slippe ut vann fra pumpen via trykkslangen ④. Fyll pumpen før slanger, faste rør etc. kobles til pumpen på trykksiden. Dette sikrer at pumpen kan fylles helt opp med vann (2 l) (luft kan slippe ut).

Pumpen skal fylles med 2 l vann.

3.3.2 Stille drift:

Pumpen er stille. Den riktige installasjonen er forutsetningen for at denne fordelen kan opprettholdes:

→ Velg et underlag med lite vibrasjoner (f. eks. ikke sett pumpen på blikkplater eller plastbeholdere).

3.3.3 Maks. gjennomstrømningsverdier:

Pumpen har en bypassventil for å muliggjøre korte innsugingstider. Ved åpne slangeender uten tilkoblede enheter eller svært store slangediametere kan ventilen på grunn av de hydrauliske trykkforholdene ev. ikke skifte fra suge- til pumpedrift. Dette kan føre til økt driftsstøy. For å utnytte pumpe-kapasiteten fullt ut kan du lukke vannutløpet i ca. 1 sekund mens motoren er i gang (f. eks. ved å lage en knekk på slangen). Dette gjør at ventilen kan innta riktig posisjon, som er hørbart som ett klikk. I standard bruk med tilkoblede enheter som dusj eller spreder skjer dette automatisk.

3.3.4 Montere forfilteret:

Dersom et forfilter er for langt, kan det også monteres i en annen posisjon enn loddrett (f. eks. vannrett).

4. VEDLIKEHOLD

FARE!

Personskader!

Fare for personskader ved utilsiktet start.

→ Trekk pluggen på nettledningen ut av stikkontakten.

4.1 Rengjøre pumpen:

FARE!

Personskader!

Fare for personskader og risiko for skade på produktet.

→ Ikke rengjør produktet med vann eller vannstråle (spesielt ikke med høytrykksstråle).
→ Ikke rengjør med kjemikalier, inkl. bensin eller løsningsmidler. Enkelte av dem kan ødelegge viktige plastdeler.

→ Rengjør pumpehuset med en fuktig klut.

4.2 Gjennomspyle pumpen:

Etter pumping av klorholdig vann må pumpen gjennomspyles.

1. Pump lunkent vann (maks. 35 °C) ev. tilsatt et mildt rengjøringsmiddel (f. eks. oppvaskmiddel) inntil det pumpede vannet er helt klart.

2. Restene skal bortskaffes iht. lokalt gjeldende forskrifter for avfallshåndtering.

5. LAGRING

5.1 Ta ut av bruk [ fig. S1 ]:

OBS!

→ Oppbevar pumpen på et frostsikkert sted.

Produktet må oppbevares utilgjengelig for barn.

1. Trekk pluggen på nettledningen ut av stikkontakten.
2. Lukk eventuelle stengeventiler i sugeledningen.
3. Åpne eventuelle stengeventiler i trykkledningen (tilkoblede apparater, vannstopper osv.). Dermed blir trykksiden trykkløs.
4. Skru opp skruforbindelsen ⑤ på påfyllingsstussen ⑥ og vanntappepluggen ⑧ for hånd. Dermed tømmes pumpen.
5. Hell pumpen i retning av utløpet (ca. 80°), slik at pumpen tømmes helt.
6. Skru av sugeslangen og trykkslangen.

7. Skru skruforbindelsen ⑤ på påfyllingsåpningen ⑥ og vanntappepluggen ⑧ godt igjen for hånd (ikke bruk tang).

8. Rengjør pumpen (se 4. VEDLIKEHOLD).

9. Oppbevar pumpen på et tørt, lukket og frostsikkert sted.

6. UTBEDRE FEIL

FARE!

Personskader!

Fare for personskader ved utilsiktet start.

→ Trekk pluggen på nettledningen ut av stikkontakten.

6.1 Løsne løpehjul [fig. T1/T2]:

Et løpehjul som blokkeres av smuss, kan løsnes.

Dra smussdekselet ⓐ til fuktighetssensoren av eller koble fra den tilkobledefuktighetssensoren.

1. Skru ut de 6 skruene ⓐ, Ⓟ og Ⓞ.

2. Trekk av de to skålformede delene ⑩.

3. Trekk gummipluggen ⑪ av akselen til løpehjulet ⑫.

4. Bruk en isolert skrutrekker og vri akselen med løpehjulet ⑫ med klokken. Dermed løsner det blokkerte løpehjulet.

5. Sett inn gummiproppen ⑪ og de to skälformede delene ⑩ igjen i omvendt rekkefølge. Pass på at skruene ⑨, ⑩ og ⑫ er tilordnet riktige hull iht. lengden.

Sett på smussdekselet Ⓐ til fuktighetssensoren igjen eller koble fuktighetssensoren til igjen.

6.2 Rengjøre filter [fig. T3]:

Et løpehjul som sitter fast på grunn av skitt kan løsnes.

1. Lukk alle eksisterende stengeventiler på sugesiden.
2. Äpne eventuelle stengeventiler i trykkledningen (tilkoblede apparater, vannstopper osv.). Dermed blir trykksiden trykkløs.
3. Skru opp skruforbindelsen ⑤ på påfyllingsåpningen ⑥ for hånd.
4. Trekk filteret ⑬ loddrett ut av påfyllingsstussen ⑥.
5. Hold begeret ⑭ fast og vri filteret ⑬ mol klokken ut av begeret ⑭ (bajonettlås).
6. Rengjør begeret ⑭ under rennende vann
7. Rengjør filteret ⑬ f. eks. med en myk børste.
8. Monter filteret ⑬ igjen i omvendt rekkefølge.

Rengjøre gjennomstrømningssensoren [fig. T1/T4]:

Dra smussdekselet Ⓐ til fuktighetssensoren av eller koble fra den tilkobledefuktighetssensoren.

1. Skru ut de 6 skruene Ⓗ, Ⓗ og Ⓗ (se 6.1 Løsne løpehjul).

2. Trekk av de to skålformede delene ⑩.

3. Bruk en unbrakonøkkel (størrelse 10) og skru ut hetten ⑮ mot klokken.

4. Trekk gjennomstrømningssensoren ⑯ ut av sensoråpningen ⑰.

5. Rengjør gjennomstrømningssensoren ⑯ under rennende vann.

6. Rengjør sensoråpningen ⑦ med en fuktig klut (uten rengjøringsmiddel).

7. Kontroller at gjennomstrømningssensoren ⑯ er bevegelig.

8. Monter gjennomstrømningssensoren ⑯ igjen i omvendt rekkefølge.

9. Monter de to skålformede delene ⑩ igjen i omvendt rekkefølge.

Sett på smussdekselet @ til fuktighetssensoren igjen eller koble fuktighetssensoren til igjen.

6.4 Feiltabell:

For art. 9058 / 9059: Se ytterligere forklaring av displayet i Bluetooth®-display betjeningsanvisningen.

Problem Mulig årsak Utbedring

Pumpen går, men suger ikke	Utett eller skadet sugeledning [fig. A2].	→ Kontroller sugeledningen for skader og tett dem lufttett til.
	Pumpen suger inn luft ved et koblingspunkt [fig. A2].	→ Tett koblingsstykket på sugesiden lufttelt til.
	Det er ikke vann i sisternen, vannbeholderen, vannledningen etc.	→ Sørg for at det er vanntilførsel på sugesiden.
	Pumpen ble ikke fylt med vann [fig. A4].	→ Fyll pumpen (sc 3.1.3 Ta pumpen I drift).
	Det kommer vann ut av trykkslangen under sugeprosessen.	1. Fyll pumpen en gang til.2. Hold opp trykkslangen.3. Start pumpen på nytt (sc 3.1.3 Ta pumpen I drift).
	En absolutt vakuumtett forbindelse oppnås ved bruk av GARDENA sugeslanger (se 8. TILBEH∅R/RESERVEDELER).
	Skruforbindelsen ved påfyl- lingsstussen er utett [fig. A2].	→ Kontroller tetningen (skift den ev. ut) og skru skrufestet til for hånd (ikke bruk tang).
	Luft kan ikke slippe ut, da trykkledningen er lukket el. det er restvann i trykkslangen.	→ Åpne stengeventiler i trykkledningen (f. eks. sprøyte) el. tom trykkslangen.
	Luft kan ikke slippe ut da trykkslangen er kveilet opp.	1. Legg hele trykkslangen rett ut.2. Legg slangen oppover fra pumpeutgangen.3. Påse at trykkslangen ikke får en knekk ved pumpeutgangen.4. Åpne alle apparater maksimalt.
	Det ble ikke ventet 5 min. under Innsugingsprosessen.	→ Vent i opptil 5 minutter inntil pumpen pumper vann.
	Sugefilteret eller tilbakeslags-ventilen i sugeslangen er til-stoppct.	→ Rengjør sugefilteret el. til-bakeslagsventilen.
	Sugeslangcenden er ikke I vann [fig. A5].	→ Dypp enden på sugeslangen lenger ned I vannet.
	For høy sugehøyde [fig. A5].→ Reduser innsugingshøyden.
	Ved andre problemer med sugingen, bruk GARDENA sugeslanger med tilbakeslagsventil (se 8. TILBEH∅R/RESERVEDELER). Fyll pumpen med vann før start.
Pumpe starter ikke eller stopper plutsellig under drift	Den termske overbelastnings-bryteren har slått av pumpen pga. overoppvarming	→ La pumpen avkjøles, tøm pumpen og fyll den på nytt.→ Vær obs på maks. væske-temperatur (35 °C).
	Pumpen har ikke strøm.→ Kontroller sikringene og de elektriske koblingene.
	RCD-bryteren er utløst (feilstrøm).	→ Trekk pluggen ut av stik-kontakten og henvend deg til GARDENA service.
	Pumpen er ikke slått på.	→ Trykk Av/På-bryteren i stilling På.
Pumpe går, men leveringskapasitet reduseres plutsellig	Sugeslangeenden er ikke i vann [fig. A5].	→ Dypp enden på sugeslangen lenger ned i vannet.
	Sugefilteret eller tilbakeslags-ventilen i sugeslangen er til-stoppet.	→ Rengjør sugefilteret el. til-bakeslagsventilen.
	Det er ikke vann i sisternen, vannbeholderen, vannledningen etc.	→ Sørg for at det er vanntilførsel på sugesiden.
	Sugeledningen er utett [fig. A2].	→ Utbedre lekkasjen.
	Løpehjulet er blokkert.	→ Løsne løpehjulet.
	Trykkslangen har en knekk.	→ Legg trykkslangen så den ikke har knekk, og sørg for at den ikke får en knekk ved pumpeutgangen.
Filterets skruforbindelse kan ikke skrus opp for hånd	Gjengene er skitne.	→ Bruk en vannpumpetang til å skru opp.→ Rengjør gjengene på filteret og i pumpen.

MERK:

Reparasjoner skal kun foretas av GARDENA servicesentre samt fagforhandlere som er autorisert av GARDENA.

→ Ved andre feil bes du henvende deg til GARDENA servicesenter.

1. TEKNISKE DATA

Hagepumpe	Enhet Verdi		Verdi (art. 9058)	Verdi (art. 9059)
		(art. 9057)
Nominell effekt W 900 1050 1300
Nettspenning V (AC) 230 230 230
Nettfrekvens Hz 50 50 50
Maks. leveringskapasitet l/h 5600 6300 6500
Maks. trykk/ maks. transporthøyde	bar / m	4,7 47	4,9 49	6,0 60
Maks. selvjusterende sugehøyde	m888
Tillatt innvendig trykk (trykksiden)	bar 6 6 6
Tilkoplingskabel m		1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Vekt uten kabel (ca.)	kg 10 10,7		11,8
Lydtrykknivå L_mA Fjerning: 1 m 5 m 10 m	dB	58 45 38	59 45 39	60 46 40
Lydeffektnivå L_WA^1) : målt/garantert Usikkerhet K_WA	dB (A)	67 / 69 2,67	68 / 70 2,29	68 / 71 2,78
Maks. væsketemperatur	°C 35 35 35

Måleprosess i henhold til: v) RL 2000/14/EU

1. TILBEH∅R/RESERVEDELER

GARDENA Sugeslanger	Knekk- og vakuumbestandig, leveres etter valg som metervare art. 1720/1721 (19 mm (3/4")/ 25 mm (1")) uten koplingsenheter eller i fast lengde art. 1411/1418 komplett med koplingsenhet.
GARDENA Kopling for sugeslange	For tilkopling på sugesiden.	art. 1723/1724
GARDENA Pumpekoplings-sett	For tilkopling på trykksiden.	art. 1750/1752
GARDENA Sugefilter med tilbakeslagsventil	For montering av sugeslange som metervare.	art. 1726/1727/1728
GARDENA Forfilter	Anbefalt ved pumping av vann som inneholder sand.	art. 1730/1731
GARDENA Sugeslange for borehull	For vakuumbestandig tilkopling av pumpen til borehull eller røreanlegg. Lengde 0,5 m. Med 33,3 mm, (G1) innvendlige gjenger i begge slangeender	art. 1729
GARDENA Fiytende avsugssystem	For smussfri suging under vannoverflaten.	art. 1417
GARDENA Hurtigkobling	For tilkobling av 1" trykkslanger på trykk-siden.	art. 7109/7103
GARDENA Fuktlighetssensor	For vanning avhengig av bakkefuktigheten.	art. 1188/1867
GARDENA Skjøteledning (lengde: 10 meter)	For skjøting av sensorledningen på opptil maks. 105 meter.	art. 1868

9. GARANTI/SERVICE

9.1 Produktregistrering:

Registrer produktet ditt på gardena.com/registration.

9.2 Service:

Du finner gjeldende kontaktinformasjon for tjenesten vår på baksiden og på internett:

• Norge: https://www.gardena.com/no/stotte/rad/kontakt/

10. AVHENDING

10.1 Avfallshåndtere pumpen:
