Typ produktu	Pompa powierzchniowa do podlewania
Marka	Gardena
Model	6300 SilentComfort
Nr referencyjny	9058
Moc nominalna	1050 W
Napięcie zasilania	230 V / 50 Hz
Maksymalny przepływ	6300 l/h
Maksymalne ciśnienie / Maksymalna wysokość tłoczenia	4,9 bar / 49 m
Maksymalna wysokość samozasysania	8 m
Dopuszczalne ciśnienie wewnętrzne (strona tłoczenia)	6 bar
Maksymalna temperatura cieczy	35 °C
Przewód zasilający	1,5 m (H07RN-F)
Waga (bez kabla)	10,7 kg
Poziom ciśnienia akustycznego (L_pA w odległości 1 m)	59 dB(A)
Poziom mocy akustycznej (L_WA)	68 / 70 dB(A) (zmierzony/gwarantowany)
Główne funkcje	Pompowanie czystej wody, sterowanie przez Bluetooth za pomocą aplikacji, funkcja safe pump, opcjonalna sonda wilgotności
Konserwacja i czyszczenie	Czyścić filtr, płukać po wodzie chlorowanej, opróżnić przed mrozem
Bezpieczeństwo	Wyłącznik różnicowoprądowy FI 30 mA, zabezpieczenie termiczne, automatyczne wyłączenie przy przegrzaniu
Części zamienne i akcesoria	Węże ssące (nr kat. 1411/1412/1418), adaptery (1723/1724), filtry, sonda wilgotności (1188/1867)
Informacje ogólne	Gwarancja po rejestracji na gardena.com, dostępny serwis posprzedażowy

Często zadawane pytania - 6300 SilentComfort GARDENA

Jaki rodzaj wody mogę używać z pompą Gardena 6300 SilentComfort?

Pompa jest przeznaczona do tłoczenia czystej wody: wody gruntowej, deszczowej, wodociągowej lub chlorowanej. Nie używać wody słonej, brudnej, kwaśnej, łatwopalnej ani olejów.

Jak odpowietrzyć pompę przed pierwszym użyciem?

Odkręcić korek wlewu, powoli wlać co najmniej 2 litry wody, aż poziom ustabilizuje się na wysokości złącza ssawnego, a następnie przykręcić. Upewnić się, że wąż tłoczny jest odłączony podczas napełniania, aby umożliwić odpowietrzenie.

Co zrobić, jeśli pompa nie uruchamia się?

Sprawdzić zasilanie (bezpieczniki, gniazdko), czy przycisk Wł./Wył. jest w pozycji Wł., oraz czy pompa jest prawidłowo napełniona wodą. Jeśli wyłącznik termiczny zadziałał, pozostawić pompę do ostygnięcia.

Jak wyczyścić filtr pompy?

Wyłączyć zasilanie i zamknąć zawory odcinające. Odkręcić korek wlewu, wyjąć filtr pionowo, zdemontować go przez obrót, wyczyścić miękką szczotką i zamontować z powrotem.

Czy pompa nadaje się do pracy ciągłej?

Nie, pompa jest przeznaczona do użytku domowego, a nie do pracy ciągłej. Nie pozostawiać pompy pracującej dłużej niż 5 minut z zamkniętym tłoczeniem.

Jak zabezpieczyć pompę przed mrozem?

Odłączyć pompę, opróżnić ją całkowicie, usuwając korki wlewu i spustu, przechylić, aby usunąć resztki wody, i przechowywać w suchym miejscu chronionym przed mrozem.

Czy mogę użyć przedłużacza elektrycznego z pompą?

Tak, ale tylko jeśli przekrój kabla jest odpowiedni: do 20 m z 1,5 mm², od 20 do 50 m z 2,5 mm². Użyj przedłużacza przystosowanego do użytku na zewnątrz.

Jak odblokować wirnik, jeśli jest zablokowany?

Odłączyć pompę, zdemontować dwie obudowy po odkręceniu śrub, usunąć gumowe korki z wału, a następnie obrócić wał wirnika w prawo izolowanym śrubokrętem.

Czy pompa posiada automatyczne sterowanie?

Tak, model 6300 SilentComfort (nr kat. 9058) jest kompatybilny z aplikacją Gardena Bluetooth do zdalnego sterowania i programowania. Może być również łączony z opcjonalną sondą wilgotności.

Jaka jest maksymalna wysokość ssania pompy?

Maksymalna wysokość samozasysania wynosi 8 metrów, pod warunkiem że pompa jest prawidłowo napełniona wodą, a wąż ssawny jest szczelny.

INSTRUKCJA OBSŁUGI 6300 SilentComfort GARDENA

pl Instrukcja obsługi Pompaogrodowa

Tłumaczenie instrukcji oryginalnej.

1. WSKAZÓWKI BEZPIECZEŃSTWA

1.1 Objąśnienie symboli

Należy przeczytać instrukcję obsługi.

1.2 Ogólne wskazówki bezpieczeństwa

1.2.1 Ogólne wskazówki bezpieczeństwa dot. pomp

NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!

Ryzyko obrażeń ze względu na prąd elektryczny.

→ Produkt musi być zasilany prądem za pośrednictwem wyłącznika różnicowoprądowego (RCD) o znamionowym prądzie wyzwalającym maksymalnie 30 mA.
→ Przed wyłączeniem produktu, przystąpieniem do konserwacji lub wymianą elementów odłączyć produkt od zasilania. Gniazdo musi znajdować się przy tym w zasięgu wzroku użytkownika.

1.2.2 Wskazówki bezpieczeństwa dot. pomp ogrodowych

1.2.2.1 Bezpieczna obsługa:

Temperatura wody nie może przekroczyć 35 °C.

Pompy nie wolno używać, jeśli w wodzie znajdują się ludzie.

Wyciek środków smamych może spowodować zabrudzenie cieczy.

1.2.2.2 Wyłącznik ochronny:

Wyłącznik termiczny:

W przypadku przeciążenia pompa wyłącza się dzięki wbudowanemu termicznemu bezpiecznikowi silnika. Po wystarczającym wychłodzeniu silnika pompa jest ponownie gotowa do pracy.

1.3 Dodatkowe wskazówki bezpieczeństwa

1.3.1 Użytkowanie zgodnie z przeznaczeniem

Dzieci od 8 r. ż. oraz osoby o ograniczonych zdolnościach fizycznych, senso- rycznych lub psychicznych lub też nieposiadające doświadczenia i wiedzy mogą używać produktu pod warunkiem, że są przy tym nadzorowane lub zostały poin- struowane na temat bezpiecznego użytkowania produktu oraz rozumicją nieboz-

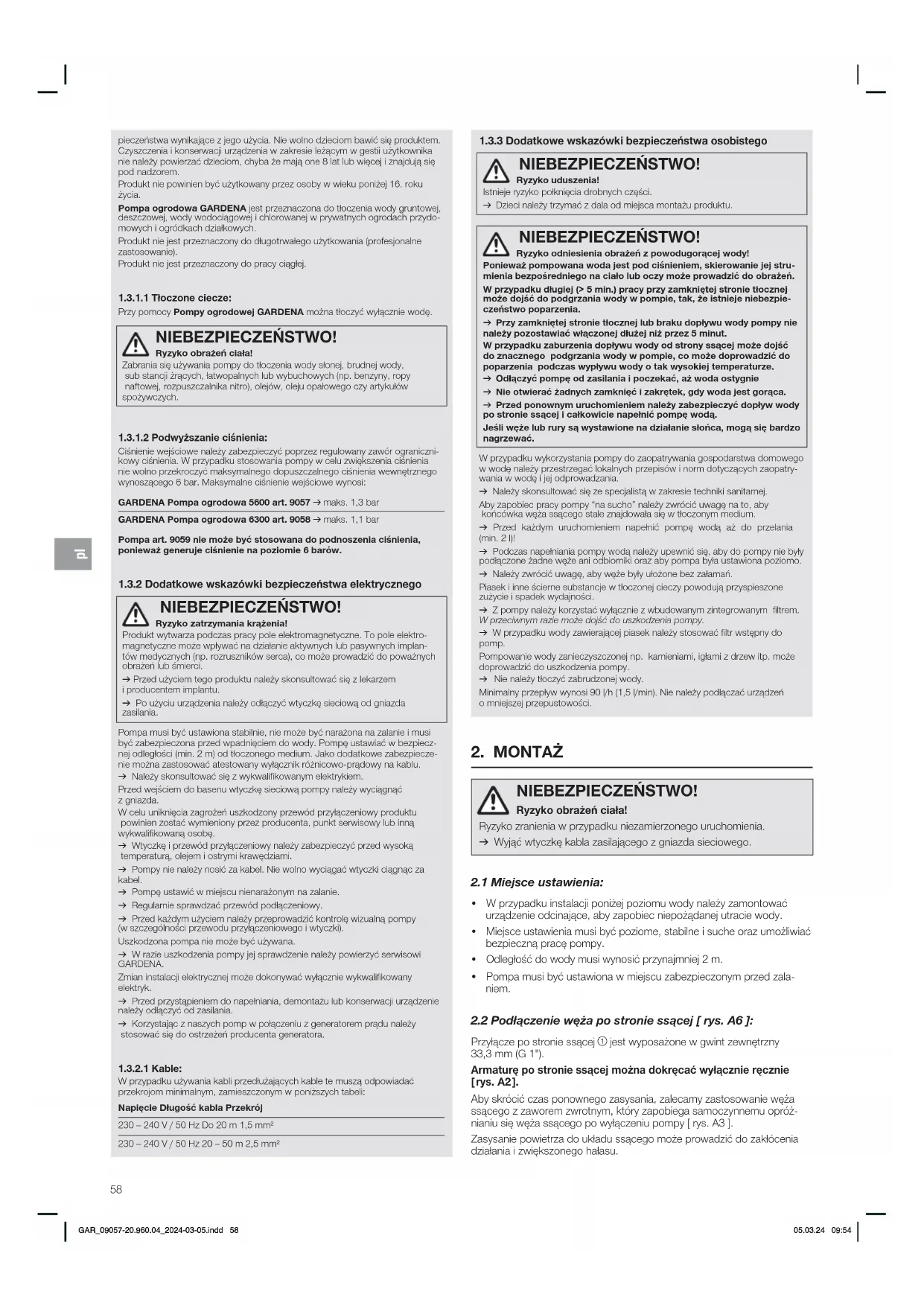

pieczoństwa wynikające z jego użycia. Nie wolno dzieciom bawić się produktem. Czyszeczenia i konserwacji urządzenia w zakresie leżącym w gestii użytkownika nie należy powierać dzieciom, chyba że mają one 8 lat lub więcej i znajdują się pod nadzorem.

Produkt nie powinien być użytkowany przez osoby w wieku poniżej 16. roku życia.

Pompa ogrodowa GARDENA jest przeznaczona do tioczenia wody gruntowej, deszczowej, wody wodociągowej i chlorowanej w prywatnych ogrodach przydomowych i ogródkach działkowych.

Produkt nie jest przeznaczony do długotrwałego użytkowania (profesjonalne zastosowanie).

Produkt nie jest przeznaczony do pracy ciąglej.

1.3.1.1 Tłoczone ciecze:

Przy pomocy Pompy ogrodowej GARDENA można tloczyć wyłącznie wodę.

NIEBEZPIECZEŃSTWO!

Ryzyko obrażeń ciała!

Zabrania się używania pompy do tloczenia wody słonej, brudnej wody, sub stancji żrácych, łatwopalnych lub wybuchowych (np. benzyny, ropy naftowej, rozpuszczalnika nitro), olejów, oleju opałowego czy artykułów spożywczych.

1.3.1.2 Podwyższanie ciśnienia:

Ciśnienie wejściowe należy zabezpieczyć poprzez regulowany zawór ogranicznikowy ciśnienia. W przypadku stosowania pompy w celu zwiększenia ciśnienia nie wolno przekroczyć maksymalnego dopuszczalnego ciśnienia wewnętrznego wynoszącego 6 bar. Maksymalne ciśnienie wejściowe wynosi:

GARDENA Pompa ogrodowa 5600 art. 9057 → maks. 1,3 bar

GARDENA Pompa ogrodowa 6300 art. 9058 → maks. 1,1 bar

Pompa art. 9059 nie może być stosowana do podnoszenia ciśnienia, ponieważ generuje ciśnienie na poziomie 6 barów.

1.3.2 Dodatkowe wskazówki bezpieczeństwa elektrycznego

NIEBEZPIECZEŃSTWO!

Ryzyko zatrzymania krążenia!

Produkt wytwarza podczas pracy pole elektromagnetyczne. To pole elektromagnetyczne może wpływać na działanie aktywnych lub pasywnych implantów medycznych (no, rozruszników serca), co może prowadzić do poważnych obrażeń lub śmierci.

→ Przed użyciem tego produktu należy skonsultować się z lekarzem i producentem implantu.

→ Po użyciu urządzenia należy odlączyć wtyczkę sieciową od gniazda zasilania.

Pompa musi być ustawiona stabilnie, nie może być narażona na zalanie i musi być zabezpieczona przed wpadnięciem do wody. Pompę ustawiać w bezpiecznej odległości (min. 2 m) od tłoczonego medium. Jako dodatkowe zabezpieczenie można zastosować atestowany wyłącznik różnicowo-prądowy na kablu.

→ Należy skonsultować się z wykwalifikowanym elektrykiem.

Przed wejściem do basenu wtyczkę sieciową pompy należy wyciągnąć z gniazda.

W celu uniknięcia zagrożeń uszkodzony przewód przyłączeniowy produktu powinien zostać wymieniony przez producenta, punkt serwisowy lub inną wykwalifikowaną osobę.

→ Wtyczkę i przewód przyłączeniowy należy zabezpieczyć przed wysoką temporaturą, olojom i ostrymi krawędziami.

→ Pompy nie należy nosić za kabel. Nie wolno wyciągać wtyczki ciągnąc za kabel.

→ Pompe ustawić w miejscu nienarażonym na zalanie.

→ Regularnie sprawdzać przewód podłączeniowy.

→ Przed każdym użyciem należy przeprowadzić kontrolę wizualną pompy (w szczególności przewodu przyłączeniowego i wtyczki).

Uszkodzona pompa nie może być używana.

→ W razie uszkodzenia pompy jej sprawdzenie należy powierzyć serwisowi GARDENA.

Zmian instalacji elektrycznej może dokonywać wyłącznie wykwalifikowany elektryk.

→ Przed przystąpieniem do napolniania, domontażu lub konserwacji urządzenie należy odłączyć od zasilania.

→ Korzystając z naszych pomp w połączeniu z generatorem prądu należy stosować się do ostrzeżeń producenta generatora.

1.3.2.1 Kable:

W przypadku używania kabli przedłużających kable te muszą odpowiadać przekrojom minimalnym, zamieszczonym w poriższych tabeli:

Napięcie Długość kabla Przekrój

230 - 240 V / 50 Hz Do 20 m 1,5 mm ^2

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm ^2

1.3.3 Dodatkowe wskazówki bezpieczeństwa osobistego

NIEBEZPIECZEŃSTWO!

Ryzyko uduszenia!

Istnieje ryzyko połknięcia drobnych części.

→ Dzieci należy trzymać z dala od miejsca montażu produktu.

NIEBEZPIECZEŃSTWO!

Ryzyko odniesienia obrażeń z powodugorącej wody!

Ponieważ pompowana woda jest pod ciśnieniem, skierowanie jej strumienia bezpośredniego na clało lub oczy może prowadzić do obrażeń.

W przypadku długlej (> 5 mln.) pracy przy zamknłetej stronie tłocznej może dojść do podgrzania wody w pompie, tak, że istnieje niebezpieczeństwo poparzenia.

→ Przy zamkniętej stronie tłocznej lub braku dopływu wody pompy nie należy pozostawłać włączonej dłużej niż przez 5 minut.

W przypadku zaburzenia dopływu wody od strony ssącej może dojść do znacznego podgrzania wody w pompie, co może doprowadzić do poparzenia podczas wypływu wody o tak wysokiej temperaturze.

→ Odłączyć pompę od zasilania i poczekać, aż woda ostygnie

→ Nie otwierać żadnych zamknięć i zakrętek, gdy woda jest gorąca.

→ Przed ponownym uruchomieniem należy zabezpieczyć dopływ wody po stronie ssącej i całkowlicle napelnić pompę wodą.

Jeśli węże lub rury są wystawione na działanie słońca, mogą się bardzo nagrzewać.

W przypadku wykorzystania pompy do zaopatrywania gospodarstwa domowego w wodę należy przestrzegać lokalnych przepisów i norm dotyczących zaopatrywania w wodę i jej odprowadzania.

→ Należy skonsultować się ze specjalistą w zakresie techniki sanitarnej.

Aby zapobiec pracy pompy "na sucho" należy zwrócić uwagę na to, aby końcówka węża ssącego stale znajdowała się w tłoczonym medium.

→ Przed każdym uruchomieniem napełnić pompę wodą aż do przelania (min. 2 l).

→ Podczas napełniania pompy woda należy upewnić się, aby do pompy nie były podłączone żadne węże ani odbiorniki oraz aby pompa była ustawiona poziorno.

→ Należy zwrócić uwagę, aby węże były ułożone bez zalarnań.

Piasek i inne ścieme substancje w tłoczonej cieczy powodują przyspieszone zużycie i spadek wydajności.

→ Z pompy należy korzystać wyłącznie z wbudowanym zintegrowanym filtrem. W przeciwnym razie może dojść do uszkodzenia pompy.

→ W przypadku wody zawierającej piasek należy stosować filtr wstępny do pomp.

Pompowanie wody zanieczyszczonej np. kamieniami, igłami z drzew itp, może doprowadzić do uszkodzenia pompy.

→ Nie należy tloczyć zabrudzonej wody.

Minimalny przepływ wynosi 90 l/n (1,5 l/min). Nie należy podłączać urządzeń o mniejszej przepustowości.

2. MONTAŻ

NIEBEZPIECZEŃSTWO!

Ryzyko obrażeń ciała!

Ryzyko zranienia w przypadku niezamierzonego uruchomienia.

→ Wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.

2.1 Miejsce ustawienia:

- W przypadku instalacji poniżej poziomu wody należy zamontować urządzenie odcinające, aby zapobiec niepożądanej utracie wody.

- Miejsce ustawienia musi być poziome, stabilne i suche oraz umożliwiać bezpieczną pracę pompy.

- Odległość do wody musi wynosić przynajmniej 2 m.

- Pompa musi być ustawiona w miejscu zabezpieczonym przed zalaniem.

2.2 Podłączenie węża po stronie ssącej [rys. A6]:

Przyłącze po stronie ssącej ① jest wyposażone w gwint zewnętrzny 33,3 mm (G 1").

Armaturę po stronie ssącej można dokręcać wyłącznie ręcznie [rys. A2].

Aby skrócić czas ponownego zasysania, zalecamy zastosowanie węża ssącego z zaworem zwrotnym, który zapobiega samoczynnemu opróżnianiu się węża ssącego po wyłączeniu pompy [rys. A3].

Zasysanie powietrza do układu ssącego może prowadzić do zakłócenia działania i zwiększonego hałasu.

→ Podłączyć sumiennie układ ssący.
→ Regularnie sprawdzać uszczelkę i w razie potrzeby wymienić.
Po stronie ssącej nie stosować elementów systemu wtykowego przeznaczonych do węży do wody.

Po stronie ssącej należy zastosować wąż ssący odporny na podciśnienie:

• np. Armaturę ssacą GARDENA art. 1411/1412/1418
- lub Wąż ssący do studni abisyńskiej GARDENA art. 1729.
- Węże ssące ② bez przyłącza gwintowanego należy połączyć z przyłączem od strony ssącej za pomocą armatury do węża ssącego (np. art. 1723/1724) i szczelnie przykręcić.

2.2.1 Istnieją 2 rodzaje systemów przyłączeniowych: Przeznaczone do uszczelki płaskiej:

Nie wymagają stosowania taśmy do uszczelniania gwintów.
→ Upewnić się, że uszczelka płaska ⑥ znajduje się w armaturze do wąża ssącego i nie jest uszkodzona.

Przeznaczone do taśmy do uszczelniania gwintów (Teflon):

Nie wymagają stosowania uszczelki płaskiej.

Niewłaściwy system uszczelniający może być powodem wycieków.

→ Należy korzystać z właściwego systemu uszczelniającego.

1. Upewnić się, że uszczelka płaska ⑥ znajduje się w armaturze do wąża ssącego.
2. Przykręcić wąż ssący odporny na podciśnienie ② szczelnie do przyłącza po stronie ssącej ①. Armaturę do węża ssącego należy nałożyć prosto [rys. A1].
3. Ułożyć wąż ssący ② prosto i bez załamań.
4. Jeżeli wysokość zasysania przekracza 3 m, należy dodatkowo przymocować wąż ssący ⑦ (np. przywiązać do drewnianego palika). Dzięki temu ciężar węża ssącego nie obciąża pompy.

2.3 Podłączenie węża po stronie tłocznej [rys. A7]:

Aby zapewnić skuteczne odpowietrzenie, wąż ciśnieniowy podłączyć dopiero po napełnieniu pompy (patrz 3.1.3 Uruchamianie pompy).

Przyłącze po stronie tłocznej ③ jest wyposażone w gwint zewnętrzny 33,3 mm (G 1").

Armaturę po stronie tłocznej można dokręcać wyłącznie ręcznie. Optymalne wykorzystanie zdolności tłoczenia pompy uzyskuje się poprzez podłączenie węży 19 mm (3/4"), w połączeniu z:

• np. Zestawem przyłączeniowym węża do pompy GARDENA art. 1752
• lub węży 25 mm (1") z szybkozłączem mosiężnym GARDENA z gwintem wewnętrznym art. 7109/szybkozłączem mosiężnym z końcówką do węża art. 7103.

Po stronie tłocznej znajdują się 2 przyłącza. Jedno przyłącze poziome (z możliwością obrotu o 180°) i jedno pionowe. Niewykorzystane przyłącze należy zamknąć kołpakiem zamykającym ⑲.

Przytrzymać lub zamocować wąż ciśnieniowy pionowo, aby uniknąć zagięcia węża ciśnieniowego na pionowym wylocie pompy.

Ułożyć wąż płasko na ziemi. Unikać zwijania się węża, a także sytuacji, w których fragmenty węża unoszą się, tworząc kształt litery u. Optymalnie wąż ciśnieniowy powinien być całkowicie rozłożony i wznosić się w góre (patrazć od pompy) – zapewni to właściwe odpowietrzenie.

1. Połączyć wąż ciśnieniowy ④ z przyłączem po stronie tłocznej ③.
2. Nakręcić kołpak zamykający ③ na niewykorzystane przyłącze po stronietłocznej.

2.3.1 Podłączanie węża ciśnieniowego za pomocą systemu szybkozłączek GARDENA:

Za pomocą systemu szybkoztączek GARDENA można podłączyć węże 19 mm (3/4") / 16 mm (5/8") / 13 mm (1/2").

Przekrój węża Podłączenie pompy

13 mm (1/2") GARDENA Zestaw przyłącze niowy węża do pompy art. 1750
16 mm (5/8") GARDENA Przyłącze kranowe	art. 18202
GARDENA Szybkozłącze węża	art. 18216

19 mm (3/4") GARDENA Zestaw przyłącze nlowy węża do pompy art. 1752

2.3.2 Równoległe podłączenie więcej niż 2 węży ciśnieniowych:

W przypadku podłączania równoległego więcej niż 2 węży ciśnieniowych zalecamy zastosowanie:

• np. Rozdzielacza podwójnego lub poczwórnego GARDENA art. 8193/8194
• lub Zaworu podwójnego GARDENA art. 940.

Można je przykręcić bezpośrednio do przyłącza po stronie tłocznej ③.

2.4 Art. 9058 / 9059: Podłączenie czujnika wilgotności gleby (opcjonalnie) [rys. A8]:

Oprócz sterowania wg ustawionego harmonogramu (patrz Instrukcja obsługi wyświetlacza Bluetooth®) możliwe jest dodatkowo uwzględnianie wilgotności gleby.

Jeśli wilgotność gleby jest wystarczająca, zaplanowane nawadnianie nie jest wykonywane.

1. Umieścić czujnik wilgotności gleby w obszarze nawadniania.
2. Otworzyć osłone ⑭.
3. Umieścić wtyczkę czujnika w przyłączu czujnika ⑦ pompy.

3. OBSŁUGA

NIEBEZPIECZEŃSTWO!

Ryzyko obrażeń ciała!

Ryzyko zranienia w przypadku niezamierzonego uruchomienia.

→ Wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.

3.1 Uruchamianie/zatrzymywanie pompy [rys. 01/02]:

UWAGA!

Praca pompy na sucho!

Przed uruchomieniem upewnić się, że pompa jest napelniona wodaż do przelania (min. 2 l).

3.1.1 Art. 9058/9059:

Obstuga w aplikacji GARDENA Bluetooth®:

Przy pomocy bezpłatnej aplikacji GARDENA Bluetooth® można w dowolnym czasie sterować Pompa ogrodową GARDENA Bluetooth®.

Aplikację można pobrać z Apple App Store lub Google Play Store.

→ Informacje na temat obsługi wyświetlacza Bluetooth® zawiera załączona instrukcja.

3.1.2 Art. 9058 / 9059: Obsługa poprzez wyświetlacz pompy:

→ Informacje na temat obsługi wyświetlacza Bluetooth® zawiera załączona instrukcja.

3.1.3 Uruchamianie pompy:

1. Odłączyć wąż ciśnieniowy (Out).
   Umożliwi to skuteczniejsze odpowietrzenie pompy podczas napełniania.
2. Odkręcić ręcznie zakrętkę ⑤ otworu wlewowego ⑥.
3. Zdjać filtr.
   Dzięki temu łatwiej jest zobaczyć poziom wody podczas napełniania.

4. Przez otwór wlewowy ⑥ włać powoli min. 2 l wody aż do osiągnięcia stabilnego poziomu wody na wysokości przyłącza po stronie ssącej [rys. A4].
   Proces napełniania może trwać do 2 minut.

5. W przypadku korzystania z zaworu zwrotnego: napełnić wąż ssący wodą. Przyspieszy to proces zasysania.

6. Przed podłączeniem usunąć resztkę wody z węża ciśnieniowego ④. Dzięki temu powietrze może się wydostać podczas procesu zasysania.

7. Po napełnieniu pompy: podłączyć wąż ciśnieniowy (Out) do pompy.

8. Ponownie założyć filtr.

9. Dokręcić ręcznie do oporu zakrętkę ⑤ otworu wlewowego ⑥ (nie przekręcić i nie używać szczypiec).

10. Otworzyć ewentualnie zamontowane zawory odcinające w przewodzie tłocznym (urządzenia końcowe, zawór wody itp.). Wszystkie odbiorniki muszą być otwarte w maksymalnym możliwym położeniu.

11. Umieścić wtyczkę kabla zasilającego w gnieżdzie sieciowym. Art. 9058/9059: Patrz Instrukcja obsługi wyświetlacza Bluetooth®.

12. W przypadku dużych wysokości zasysania: podczas procesu zasy- sania podnieść i przytrzymać wąż ciśnieniowy ④ skierowany pionowo do góry na wysokości min. 1,8 m ponad pompą.

13. Art. 9057: Ustawić przełącznik ZAŁ / WYŁ ⑦ w pozycji Zał. Przełącznik ZAŁ / WYŁ świeci się.

Art. 9058/9059: Patrz Instrukcja obsługi wyświetlacza Bluetooth®.

Pompa zaczyna pracować i po zakończeniu procesu zasysania pompujewodę.

Proces zasysania może trwać do 5 minut.

Art. 9057:

Jeżeli pompa nie pompuje wody po upływie 5 minut:

1. Ustawić przełącznik ZAŁ/WYŁ ⑦ w pozycji Wył. Pompa wyłącza się.
2. Pozostawić pompę do schłodzenia.
3. Sprawdzić możliwe przyczyny w punkcie 6.4 Tabela usterek.
4. Ponownie uruchomić pompę (patrz 3.1.3 Uruchamianie pompy).

3.1.4 Zatrzymywanie pompy:

→ Art. 9057: Ustawić przełącznik ZAŁ/WYŁ ⑦ w pozycji Wyl. Pompa przerywa pracę, a przełącznik ZAŁ / WYŁ nie świeci się.
→ Art. 9058/9059: Patrz Instrukcja obsługi wyświetlacza Bluetooth®.

3.1.5 Art. 9058/9059:

Jeżeli pompa nie pompuje wody po upływie 5 minut:

→ Patrz Instrukcja obsługi wyświetlacza Bluetooth

3.2 Dotyczy wyłącznie art. 9058 / 9059: Funkcja safe-pump:

→ Patrz Instrukcja obsługi wyświetlacza Bluetooth

3.3 Porady dot. korzystania z pomp:

3.3.1 Ogólna porada dot. zasysania:

Podaną maksymalną wysokość samoczynnego zasysania można uzyskać jedynie wówczas, jeżeli pompa została napełniona poprzez otwór wle- wowy aż do przelania, a wąż ciśnieniowy ④ podczas procesu zasysania jest skierowany do góry tak, aby nie mogła wydostać się przez niego woda z pompy. Napełnić pompę przed podłączeniem do niej po stronie tłocznej węży, stałych rurociągów itp. Umożliwi to całkowite napełnienie pompy wodą (2 l) (odpowiedrzenie).

Pompę należy napełnić 2 l wody.

3.3.2 Cicha praca:

Pompa pracuje cicho. Zapewnienie cichej pracy wymaga właściwej instalacji:

→ Należy wybrać podłoże niepodatne na wibracje (np. nie stawiać pompy na blasze lub zbiorniku z tworzywa sztucznego).

3.3.3 Maks. wartości przepływu:

Pompa wyposażona jest w zawór obejściowy, umożliwiający krótkie czasy zasysania. Jeśli końcówka węża jest otwarta, a wąż nie jest podłączony do urządzeń końcowych, lub jeśli średnica węża jest bardzo duża, zawór może nie być w stanie przełączyć się z trybu ssania na tryb tłoczenia ze względu na parametry ciśnienia hydraulicznego. Może to spowodować zwiększenie hałasu podczas pracy. Aby w pełni wykorzystać wydajność pompy, można wtedy przy pracującym silniku zamknąć wylot wody na ok. 1 sekundę (np. poprzez zagięcie węża). Dzięki temu zawór przyjmuje prawidłowe położenie, co jest sygnalizowane jednym kliknięciem. W standardowych zastosowaniach z wykorzystaniem takich urządzeń końcowych jak deszczownica czy zraszacz następuje to automatycznie.

3.3.4 Montaż filtra wstępnego:

Jeśli filtr wstępny jest zbyt długi, zamiast pionowo w dół można go zamontować w innej pozycji (np. poziomo).

4. KONSERWACJA

NIEBEZPIECZEŃSTWO!

Ryzyko obrażeń ciała!

Ryzyko zranienia w przypadku niezamierzonego uruchomienia.

→ Wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.

4.1 Czyszczenie pompy:

NIEBEZPIECZEŃSTWO!

Ryzyko obrażeń ciała!

Ryzyko zranienia i uszkodzenia produktu.

→ Nie czyścić produktu wodą lub strumieniem wody (zwłaszcza pod ciśnieniem).
→ Nie używać do czyszczenia chemikaliów, m.in. benzyny lub rozpuszczalników. Niektóre z nich mogą zniszczyć ważne elementy z tworzywa sztucznego.

→ Czyścić obudowę pompy wilgotną szmatką.

4.2 Przeplukanie pompy:

Po pompowaniu chlorowanej wody pompę należy przeplukać.

1. Pompować letnią wodę (maks. 35°C), ewentualnie z dodatkiem łagodnego środka czyszczącego (np. płynu do mycia naczyń), do momentu, w którym pompowana woda będzie czysta.
2. Pozostałości należy usuwać zgodnie z obowiązującymi lokalnie zasadami usuwania odpadów.

5. PRZECHOWYWANIE

5.1 Przerwa w używaniu [rys. S1]:

UWAGA!

Możliwość uszkodzenia pompy na skutek mrozu!

→ Przechowywać pompę w miejscu nienarażonym na działanie mrozu.

Produkt przechowywać poza zasięgiem dzieci.

1. Wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.
2. Zamknąć wszelkie zawory odcinające w przewodzie ssącym.
3. Otworzyć ewentualnie zamontowane zawory odcinające w przewodzie tłocznym (urządzenia końcowe, zawór wody itp.). Spowoduje to brak ciśnienia po stronie tłocznej.
4. Odkręcić ręcznie zakrętkę ⑤ na króćcu wlewowym ⑥ i śrubę spustową wody ⑦. Pompa opróżnia się.
5. Przechylić pompę w kierunku wylewu (ok. 80°), aby opróżnić ją całkowicie.
6. Odkręcić wąż ssący i wąż ciśnieniowy.
7. Dokręcić ręcznie zakrętkę ⑤ otworu wlewowego ⑥ i śrubę spustową wody ⑧ (nie używać narzędzi).
8. Wyczyścić pompę (patrz 4. KONSERWACJA).
9. Przechowywać pompę w suchym, zamkniętym i zabezpieczonym przed działaniem mrozu miejscu.

6. USUWANIE USTEREK

NIEBEZPIECZEŃSTWO!

Ryzyko obrażeń ciała!

Ryzyko zranienia w przypadku niezamierzonego uruchomienia.

→ Wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.

6.1 Odblokowywanie wirnika [rys. T1/T2]:

Wimik zablokowany przez zabrudzenia można odkręcić.

1. Dotyczy wyłącznie art. 9058/9059:

Zdjąć osłonę ④ czujnika wilgotności gleby lub wyjąć podłączony czujnik wilgotności gleby.

1. Wykręcić 6 śrub ⑨a, ⑨b i ⑨c.
2. Zdjać obie półosłony ⑩.
3. Ściągnąć gumowy korek ⑪ z wału wirnika ⑫.
4. Obrócić wał wimnika ⑫ za pomocą izolowanego wkrętaka zgodnie z ruchem wskazówek zegara. W ten sposób można odkręcić zablokowany wimik.
5. Ponownie założyć gumowy korek ⑪ i zamontować obie półosłony ⑩ w odwrotnej kolejności. Zwrócić przy tym uwagę, aby śruby ⑲, ⑳ i ⑴ w zależności od ich długości przyporządkować do właściwych otworów.
6. Dotyczy wyłącznie art. 9058/9059: Nałożyć ponownie osłone ④ czujnika wilgotności gleby lub ponownie włożyć czujnik wilgotności gleby.

6.2 Czyszczenie filtra [rys. T3]:

Zapchany filtr może spowodować trudności w uruchomieniu pompy lub jej nagle zatrzymanie w trakcie pracy.

1. Zamknąć wszystkie istniejące zawory odcinające po stronie ssącej.
2. Otworzyć ewentualnie zamontowane zawory odcinające w przewodzie tłocznym (urządzenia końcowe, zawór wody itp.). Spowoduje to brak ciśnienia po stronie tłocznej.
3. Odkręcić ręcznie zakrętkę ⑤ otworu wlewowego ⑥.
4. Wyjąć filtr ⑬ pionowo z króca wlewowego⑥.
5. Mocno przytrzymać pojemnik ⑭ i wykręcić filtr ⑬ z pojemnika ⑭ przeciwnie do ruchu wskazówek zegara (mocowanie bagnetowe).
6. Oczyścić pojemnik ⑭ pod bieżącą woda
7. Wyczyścić filtr ⑬, np. miękką szczotką.
8. Ponownie zamontować filtr ⑬ w odwrotnej kolejności.

6.3 Dotyczy wyłącznie art. 9058 / 9059: Czyszczenie czujnika przepływu [rys. T1/T4]:

1. Dotyczy wyłącznie art. 9058/9059:
   Zdjąć osłone ① czujnika wilgotności gleby lub wyjąć podłączony czujnik wilgotności gleby.
2. Wykręcić 6 śrub Ⓗ, ⓞ i Ⓗ (patrz 6.1 Odblokowywanie wirnika).
3. Zdjać obie półosłony ⑩.
4. Wykręcić pokrywę ⑯ przy pomocy klucza imbusowego (rozmiar 10) przeciwnie do kierunku wskazówek zegara.
5. Wyjąć czujnik przepływu ⑯ z otworu czujnika ⑦.
6. Oczyscić czujnik przepływu ⑯ pod bieżącą woda.
7. Oczyścić otwór czujnika ⓣ wilgotną szmatką (nie stosować środków czyszczących).
8. Sprawdzić ruchomość czujnika przepływu ⑯.
9. Ponownie zamontować czujnik przepływu ⑯ w odwrotnej kolejności.

10. Ponownie zamontować obie półosłony ^10 w odwrotnej kolejności.

11. Dotyczy wyłącznie art. 9058/9059:

Nałożyć ponownie osłonę © czujnika wilgotności gleby lub ponownie włożyć czujnik wilgotności gleby.

6.4 Tabela zakłóceń:

Dotyczy art. 9058 / 9059: patrz dodatkowo wyjaśnienia dot. wyświetlacza w instrukcji obsługi wyświetlacza Bluetooth®.

Problem Możliwa przyczyna Postępowanie

Pompa pracuje, ale nie zasysa	Nieszczelny, ewentualnie uszkodzony wąż ssący [rys. A2].	→ Sprawdzić przewód ssący pod kątem uszkodzeń i dokładnie uszczelnić.
	Pompa zasysa powietrze na łączeniu [rys. A2].	→ Dokładnie uszczelnić łączenia po stronie ssącej.
	Brak wody w cysternie, zbiorniku na wodę, wodociągu itp.	→ Zapewnić dopływ wody po stronie ssącej.
	Pompa nie została napełniona woda [rys. A4].	→ Napelnić pompę (patrz 3.1.3 Uruchamianie pompy).
	Podczas procesu zasysania woda ucleka przez wąż ciśnieniowy.	1. Ponownie napelnić pompę.2. Podnieść i przytrzymać wąż ciśnieniowy.3. Ponownie uruchomić pompę (patrz 3.1.3 Uruchamianie pompy).
	Całkowicie hermetyczne połączenie można uzyskać przy zastosowaniu węży ssących GARDENA (patrz 8. AKCESORIA/ CZĘŚCI ZAMIENNE).

Problem Możliwa przyczyna Postępowanie

Pompa pracuje, ale nie zasysa	Nieszczelna zakrętka na króćcu wlewowym [rys. A2].	→ Sprawdzić uszczelkę (ewentualniewymienić) i ręcznie dokręcić zakrętkę (nie używać narzędzi).
	Powietrze nie może się wydo-stać, ponieważ przewód tłoczny jest zamknięty lub w wężu ciśnieniowym znajdują się resztkiwody.	→ Otworzyć zawory odcinające znajdujące się na przewodzie tłocznym (np. rozpryskiwacz) lub opróżnić wąż ciśnieniowy.
	Powietrze nie może się wydostać, ponieważ wąż ciśnieniowy jest zwinięty.	1. Rozwiń wąż ciśnieniowy prosto na całej długości.2. Ułoż wąż tak, aby od wyj-ścia pompy był skierowany w górę.3. Nie zaglnaj węża ciśnienio-wego na wyjściu pompy.4. Otwórź maksymalnie wszyst-kie odbłorniki.
	Użytkownik nie odczekał czasu zasysania (5 min).	→ Poczekać maks. 5 min, aż pompa zacznie pompować wodę.
	Zatkany filtr ssący lub zawór zwrotny w wężu ssącym.	→ Oczyścić filtr ssący lub zawór zwrotny.
	Końcówka węża ssącego nie znajduje się w wodzie [rys. A5].	→ Zanurzyć koniec węża ssącego głębiej w wodzie.
	Zbyt duża wysokość zasysania [rys. A5].	→ Zmniejszyć wysokość zasysania.
	W przypadku innych problemów z zasysaniem należy zastosować wąż ssący GARDENA z zaworem zwrotnym (patrz 8. AKCESORIA/ CZĘŚCI ZAMIENNE).Przed uruchomienlem pompę należy napełnić wodą.
Pompa nie daje się uruchomić lub nagle przestaje pracować	W wyniku przeclażenia zadziałał wyłącznik termiczny pompy.	→ Poczekać, aż pompa osty-gnie, opróżnić i ponownie napełnić pompę.→ Należy pamiętać o maks. temperaturze medium (35°C).
	W pompic brak zasilania. → Sprawdzić bezpieczniki i złącza elektryczne.
	Zadziałał wyłącznik różnicowo-prądowy (prąd uszkodzeniowy).	→ Wyjąć wtyczkę kabla zasila-jącego z gniazda sieciowego i skontaktować się z serwi-sem GARDENA.
	Pompa nie jest włączona. → Ustawić przełącznik ZAŁ. / WYŁ. w pozycji Zał.
Pompa pracuje, ale nagle spada jej wydajność	Końcówka węża ssącego nie znajduje się w wodzie [rys. A5].	→ Zanurzyć koniec węża ssącego głęblej w wodzie.
	Zatkany filtr ssący lub zawór zwrotny w wężu ssącym.	→ Oczyścić filtr ssący lub zawór zwrotny.
	Brak wody w cysternie, zbior-niku na wodę, wodociągu itp.	→ Zapewnić dopływ wody po stronie ssącej.
	Przewód ssący jest nieszczelny [rys. A2].	→ Usunąć nieszczelność.
	Wirmik jest zablokowany, → Odkręcić wirnik.
	Wąż ciśnieniowy jest załamany. → Ułożyć wąż ciśnieniowy bez załaman i nie zaginać go przy wyjściu pompy.
Zakrętki filtra nie można odkręcić ręcznie	Gwint jest zabrudzony. → Odkręcić przy pomocy klucza hydraulicznego.→ Oczyścić gwint na filtrze i w pompie.

WSKAZÓWKA:

Naprawy mogą być wykonywane tylko przez punkty serwisowe GARDENA lub przez autoryzowanych przedstawicieli GARDENA.

→ W przypadku wystąpienia innych usterek prosimy o kontakt z serwisem GARDENA.

Metoda pomiarowa zgodnie z: ^1) RL 2000/14/EU
7. DANE TECHNICZNE

Pompa ogrodowa	Jednostka	Wartość (art. 9057)	Wartość (art. 9058)	Wartość (art. 9059)
Moc znamionowa	W	900	1050	1300
Napięcie sieciowe	V (AC)	230	230	230
Częstotliwość sieciowa	Hz	50	50	50
Pompa ogrodowa	Jednostka Wartość (art. 9057)		Wartość (art. 9058)	Wartość (art. 9059)
Maks. wydajność l/h 5600 6300 6500
Maks. ciśnienle/ maks. wysokość tłoczenia	bar / m	4,747	4,949	6,060
Max wysokość samozasysanla	m888
Dozwolone ciśnienie wewnętrzne (po stronie tłocznej)	bar 6 6 6
Kabel przyłączeniowy m		1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Waga bez kabla (ok.) kg 10 10,7 11,8
Poziom ciśnienia akustycznego L_PA Odległość: 1 m
5 m	dB	5845	5945	6046
10 m		38	39	40
Poziom mocy akustycznej L_WA^1 : zmierzony/gwarantowany Niepewność pomlaru k_WA	dB (A)	67 / 692,67	68 / 702,29	68 / 712,78
Max temperatura pompowanej cieczy	°C 35 35 35

8. AKCESORIA/CZEŚCI ZAMIENNE

Węże ssące GARDENA	Bez zgłęć i próżni, do wyboru dostępne jako produkt na metry, art. 1720/1721 (19 mm (3/4")/25 mm (1")) bez oprzyrzadowania lub o określonej długości, art. 1411/1418 całość z oprzyrzadowaniem.
Armatura do węża ssącego GARDENA	Do podłączenia po stronie ssącej. art. 1723/1724
Zestaw przylączeniowy (węża 3/4") do pompy GARDENA	Do podłączenia po stronie tłocznej.	art. 1750/1752
Filtr ssący z zaworem zwrotnymGARDENA	Do montażu z wężami ssącymi sprzedawanymi na metry.	art. 1726/1727/1728
Filtr wstępny do pomp GARDENA	Zalecane w przypadku pompowania wody zawierającej piasek.	art. 1730/1731
Węże ssące do studni abisyńskichGARDENA	Do hermetycznego podłączania pompy do studni abisyńskich albo stałych przewodów rurowych. Długość 0,5 m. Z obustronnym gwintem wewnętrznym 33,3 mm (G1).	art. 1729
Pływająca końcówka ssąca GARDENA	Do zasysania wody bez zabrudzeń poniżej lustra wody.	art. 1417
Szybkozłącze GARDENA	Do podłączenia węży ciśnieniowych 1" po stronletliocznej.	art. 7109/7103
GARDENA Czujnik wilgotności gleby	Do nawadniania w zależności od wilgotności gleby.	art. 1188/1867
Przedłużacz GARDENA (długość 10 m)	Do przedłużenia kabla czujnika do długości maks. 105 m.	art. 1868

9. GWARANCJA/SERWIS

9.1 Rejestracja produktu:

Zarejestruj swój produkt na stronie gardena.com/registration.

9.2 Serwis:

Aktualne dane kontaktowe naszego serwisu znajdują się na odwrocie i w Internecie:

• Polska: https://www.gardena.com/pl/serwis-i-wsparcie/porady/kontakt/

10. UTYLIZACJA

10.1 Utylizacja pompy:

(zgodnie z Dyrektywą 2012/19/EU)

Produktu nie wolno utylizować razem z normalnymi odpadami komunalnymi. Produkt należy zutylizować zgodnie z lokalnymi przepisami ochrony środowiska.

WAŻNE!

→ Produkt należy zutylizować za pośrednictwem lokalnego zakładu utylizacji odpadów.

hu Kerti szivattyú 5600 Silent+/6300 SilentComfort/6500 SilentComfort

1. BIZTONSÁGI ÚTMUTATÁSOK....62
2. SZERELÉS 63
3. KEZELÉS 64
4. KARBANTARTÁS....65
5. TÁROLÁS 65
6. HIBAELHÁRÍTÁS 65
7. MÜSZAKI ADATOK....66
8. TARTOZÉKOK/PÓTALKATRÉSZEK....67
9. GARANCIA/SZERVIZ 67
10. ÁRTALMATLANÍTÁS 67

1.3.1.2 Zosilnenie tlaku:

Ploché tesnenie nie je potrebné.

Creva ili vodovi se mogu jako zagrejati ako ih ostavite na suncu.

Charakterystyka pompy

Szivattyú-jelleggörbe
