6300 SilentComfort - Pompa dell'acqua GARDENA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di irrigazione di superficie
Marca	Gardena
Modello	6300 SilentComfort
Riferimento	9058
Potenza nominale	1050 W
Tensione di rete	230 V / 50 Hz
Portata massima	6300 l/h
Pressione massima / Altezza di mandata massima	4,9 bar / 49 m
Altezza di auto-innesco massima	8 m
Pressione interna ammessa (lato pressione)	6 bar
Temperatura massima del liquido	35 °C
Cavo di alimentazione	1,5 m (H07RN-F)
Peso (senza cavo)	10,7 kg
Livello di pressione acustica (L_pA a 1 m)	59 dB(A)
Livello di potenza acustica (L_WA)	68 / 70 dB(A) (misurato/garantito)
Funzioni principali	Pompaggio di acqua pulita, comando Bluetooth tramite app, funzione safe pump, sonda di umidità opzionale
Manutenzione e pulizia	Pulire il filtro, risciacquare dopo acqua clorata, scaricare prima del gelo
Sicurezza	Interruttore differenziale FI 30 mA, protezione termica, arresto automatico in caso di surriscaldamento
Ricambi e accessori	Tubi di aspirazione (rif. 1411/1412/1418), adattatori (1723/1724), filtri, sonda di umidità (1188/1867)
Informazioni generali	Garanzia dopo la registrazione su gardena.com, servizio post-vendita disponibile

Domande frequenti - 6300 SilentComfort GARDENA

Che tipo di acqua posso utilizzare con la pompa Gardena 6300 SilentComfort?

La pompa è progettata per pompare acqua pulita: acqua sotterranea, acqua piovana, acqua domestica o acqua clorata. Non utilizzare acqua salata, sporca, acida, infiammabile o oli.

Come innescare la pompa prima del primo utilizzo?

Svitare il tappo di riempimento, versare lentamente almeno 2 litri di acqua fino a quando il livello si stabilizza all'altezza del raccordo di aspirazione, quindi riavvitare. Assicurarsi che il tubo di mandata sia scollegato durante il riempimento per consentire lo spurgo dell'aria.

Cosa fare se la pompa non si avvia?

Verificare l'alimentazione elettrica (fusibili, presa), che il pulsante Marcia/Arresto sia sulla posizione Marcia, e che la pompa sia correttamente riempita d'acqua. Se l'interruttore termico è intervenuto, lasciare raffreddare la pompa.

Come pulire il filtro della pompa?

Spegnere l'alimentazione e chiudere i rubinetti di arresto. Svitare il tappo di riempimento, rimuovere il filtro verticalmente, smontarlo ruotandolo, pulirlo con una spazzola morbida e rimontarlo.

La pompa è adatta per un uso continuo?

No, la pompa è progettata per uso domestico e non per funzionamento continuo. Non lasciare funzionare la pompa per più di 5 minuti con la mandata chiusa.

Come proteggere la pompa dal gelo?

Scollegare la pompa, svuotarla completamente rimuovendo i tappi di riempimento e di scarico, inclinarla per eliminare l'acqua residua e riporla in un luogo asciutto e al riparo dal gelo.

Posso usare una prolunga elettrica con la pompa?

Sì, ma solo se la sezione del cavo è adeguata: fino a 20 m con 1,5 mm², da 20 a 50 m con 2,5 mm². Utilizzare una prolunga adatta per esterni.

Come sbloccare la girante se è bloccata?

Scollegare la pompa, smontare i due gusci dopo aver rimosso le viti, rimuovere i tappi in gomma dell'albero, quindi ruotare l'albero della girante in senso orario con un cacciavite isolato.

La pompa dispone di un comando automatico?

Sì, il modello 6300 SilentComfort (rif. 9058) è compatibile con l'app Gardena Bluetooth per il comando a distanza e la programmazione. Può anche essere abbinato a una sonda di umidità opzionale.

Qual è l'altezza di aspirazione massima della pompa?

L'altezza di auto-innesco massima è di 8 metri, a condizione che la pompa sia correttamente riempita d'acqua e che il tubo di aspirazione sia ermetico.

MANUALE UTENTE 6300 SilentComfort GARDENA

Traduzione delle istruzioni originali.

1. NORME DI SICUREZZA

1.1 Spiegazione dei simboli

Leggere le istruzioni per l'uso.

1.2 Norme generali di sicurezza

1.2.1 Norme di sicurezza generali per pompe

PERICOLO!

Scossa di corrente!

Pericolo di lesioni causate dalla corrente elettrica.

→ Il prodotto deve essere alimentato da un interruttore differenziale (RCD) con corrente operativa nominale di massimo 30 mA.

→ Staccare il prodotto dalla rote prima di metterlo fuori servizio, eseguire attività di manutenzione o sostituire componenti. La presa deve trovarsi in posizione visibile.

1.2.2 Norme di sicurezza per pompe da giardino

1.2.2.1 Funzionamento più sicuro:

La temperatura dell'acqua non deve essere superiore a 35 °C.

La pompa non può essere utilizzata quando si trovano persone in acqua.

Il liquido può essere sporcato da lubrificanti che fuoriescono.

1.2.2.2 Interruttore automatico:

Interruttore termico di sicurezza:

In caso di sovraccarico, il salvamotore termico incorporato provoca l'arresto della pompa. Dopo il raffreddamento del motore, la pompa riprende a funzionare automaticamente.

1.3 Norme di sicurezza aggiuntive

1.3.1 Destinazione d'uso

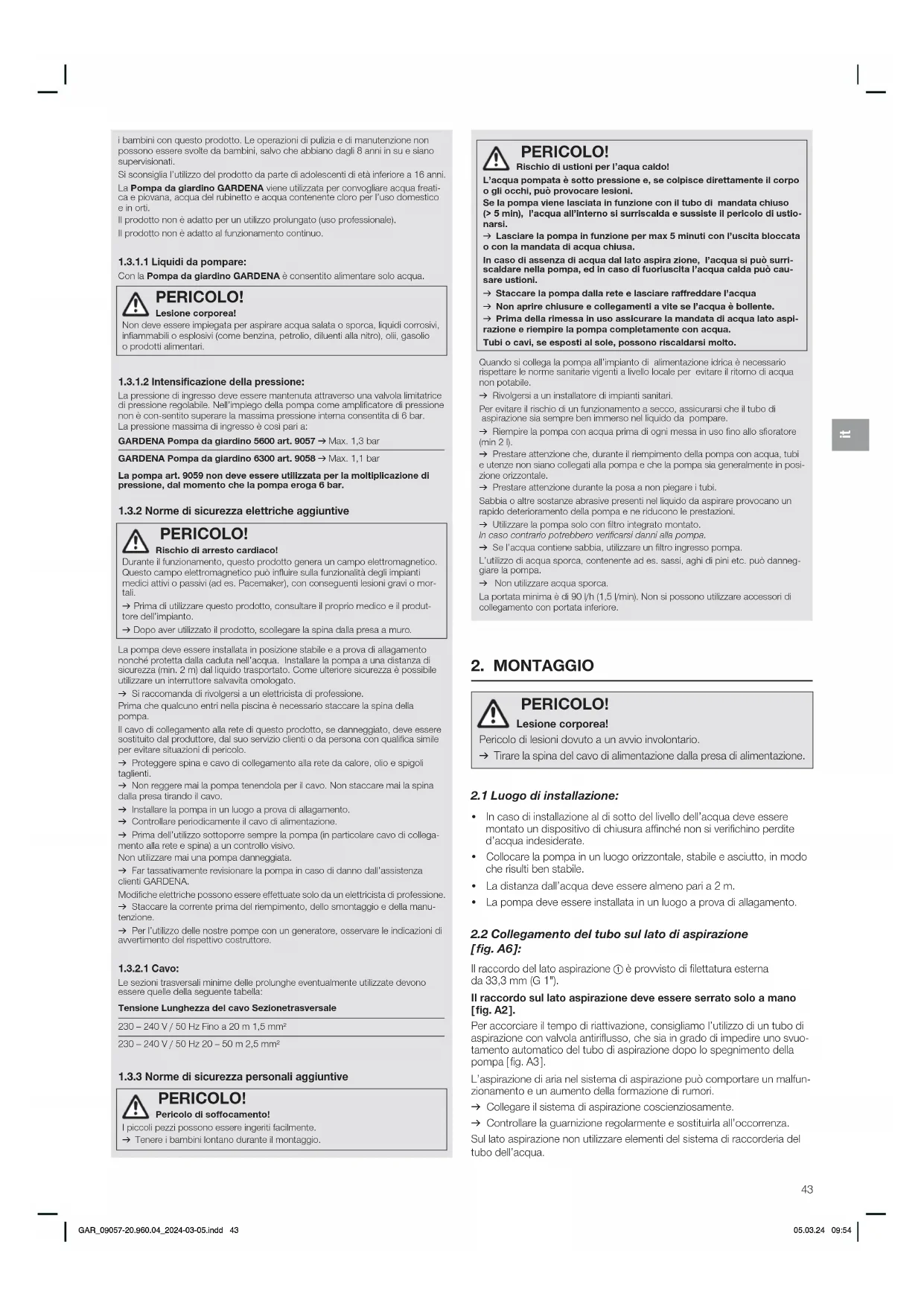

Questo prodotto può essere utilizzato da bambini dagli 8 anni in su nonché da persone con capacità fisiche, sensoriali o mentali ridotte o con un bagaglio ristretto di esperienze e conoscenze, purché vengano supervisionali e siano stati istruiti circa l'utilizzo sicuro del prodotto e i poricoli legali al suo uso. Non lasciare giocare

i bambini con questo prodotto. Le operazioni di pulizia e di manutenzione non possono essere svolte da bambini, salvo che abbiano dagli 8 anni in su e siano supervisionali.

Si sconsiglia l'utilizzo del prodotto da parte di adolescenti di età inferiore a 16 anni.

La Pompa da glardino GARDENA viene utilizzata per convogliare acqua freatica e piovana, acqua del rubinetto e acqua contenente cloro per l'uso domestico e in orti.

Il prodotto non è adatto per un utilizzo prolungato (uso professionale).

Il prodotto non è adatto al funzionamento continuo.

1.3.1.1 Liquidi da pompare:

Con la Pompa da giardino GARDENA è consentito alimentare solo acqua.

PERICOLO!

Lesione corporea!

Non deve essere impiegata per aspirare acqua salata o sporca, liquidi corrosivi, infiammabili o esplosivi (come benzina, petrolio, diluenti alla nitro), olii, gasolio o prodotti alimentari.

1.3.1.2 Intensificazione della pressione:

La pressione di ingresso deve essere mantenuta attraverso una valvola limitatrice di pressione regolabile. Nell'impiego della pompa come amplificatore di pressione non è con-sentito superare la massima pressione interna consentita di 6 bar. La pressione massima di ingresso è così pari a:

GARDENA Pompa da giardino 5600 art. 9057 → Max. 1,3 bar

GARDENA Pompa da giardino 6300 art. 9058 → Max. 1,1 bar

La pompa art. 9059 non deve essere utilizzata per la moltiplicazione di pressione, dal momento che la pompa eroga 6 bar.

1.3.2 Norme di sicurezza elettriche aggiuntive

PERICOLO!

Rischio di arresto cardiacol

Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Questo campo elettromagnetico può infiure sulla funzionalità degli impianti medici attivi o passivi (ad es. Pacemaker), con conseguenti lesioni gravi o mortali.

→ Prima di utilizzare questo prodotto, consultare il proprio medico e il produttore dell'impianto.

→ Dopo aver utilizzato il prodotto, scollegare la spina dalla presa a muro.

La pompa deve essere installata in posizione stabile e a prova di allagamento nonché protetta dalla caduta nell'acqua. Installare la pompa a una cistanza di sicurezza (min. 2 m) dal liquido trasportato. Come ulteriore sicurezza è possibile utilizzare un interruttore salvavita omologato.

→ Si raccomanda di rivolgersi a un elettricista di professione.

Prima che qualcuno entri nella piscina è necessario staccare la spina della pompa.

Il cavo di collegamento alla rete di questo prodotto, se danneggiato, deve essere sostituito dal produttore, dal suo servizio clienti o da persona con qualifica simile per evitare situazioni di pericolo.

→ Proteggere spina e cavo di collegamento alla rete da calore, olio e spigoli taglienti.

→ Non reggere mai la pompa tenendola per il cavo. Non staccare mai la spina dalla presa tirando il cavo.

→ Installare la pompa in un luogo a prova di allagamento.

→ Controllare periodicamente il cavo di alimentazione.

→ Prima dell'utilizzo sottoporre sempre la pompa (in particolare cavo di collegamento alla rete e spina) a un controllo visivo.

Non utilizzare mai una pompa danneggiata.

→ Far tassativamente revisionare la pompa in caso di danno dall'assistenza clienti GARDENA.

Modifiche elettriche possono essere effettuate solo da un elettricista di professione.

→ Staccaro la corrente prima del riempimento, dello smontaggio o della manutenzione.

→ Per l'utilizzo delle nostre pompe con un generatore, osservare le indicazioni di avvertimento del rispettivo costruttore.

1.3.2.1 Cavo:

Lo sezioni trasversali minimo delle prolunghe eventualmente utilizzate devono essere quelle della seguente tabella:

Tenslone Lunghezza del cavo Sezionetrasversale

230 - 240 V / 50 Hz Fino a 20 m 1,5 mm ^2

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm ^2

1.3.3 Norme di sicurezza personali aggiuntive

PERICOLO!

Pericolo di soffocamento!

I piccoli pezzi possono essere ingeriti facilmente.

→ Tenere i bambini lontano durante il montaggio.

PERICOLO!

Rischio di ustioni per l'agua caldo!

L'acqua pompata è sotto pressione e, se colpisce direttamente il corpo o gli occhi, può provocare lesioni.

Se la pompa viene lasciata in funzione con il tubo di mandata chiuso (> 5 min), l'acqua all'interno si surriscalda e sussiste il pericolo di ustionarsi.

→ Lasciare la pompa in funzione per max 5 minuti con l'uscita bloccata o con la mandata di acqua chiusa.

In caso di assenza di acqua dal lato aspira zione, l'acqua si può surriscaldare nella pompa, ed in caso di fuorluscita l'acqua calda può causare ustioni.

→ Staccare la pompa dalla rete e lasciare raffreddare l'acqua

→ Non aprire chlusure e collegamenti a vite se l'acqua è bollente.

→ Prima della rimessa in uso assicurare la mandata di acqua lato aspirazione e riempire la pompa completamente con acqua.

Tubi o cavi, se esposti al sole, possono riscaldarsi molto.

Quando si collega la pompa all'impianto di alimentazione idrica è necessario rispettare le norme sanitare vigenti a livello locale per evitare il ritorno di acqua non potabile.

→ Rivolgersi a un installatore di impianti sanitari.

Per evitare il rischio di un funzionamento a secco, assicurarsi che il tubo di aspirazione sia sempre ben immerso nel liquido da pompare.

→ Riempire la pompa con acqua prima di ogni messa in uso fino allo sfioratore (min 2 l).

→ Prestare attenzione che, durante il riempimento della pompa con acqua, tubi e utenze non siano collegati alla pompa e che la pompa sia generalmente in posizione orizzontale.

→ Prestare attenzione durante la posa a non piegare i tubi.

Sabbia o altre sostanze abrasive presenti nel liquido da aspirare provocano un rapido deterioramento della pompa e ne riducono le prestazioni.

→ Utilizzare la pompa solo con filtro integrato montato.

In caso contrario potrobbero verificarsi danni alla pompa.

→ Se l'acqua contiene sabbia, utilizzare un filtro ingresso pompa.

L'utilizzo di acqua sporca, contenente ad es. sassi, aghi di pini etc. può danneggiare la pompa.

→ Non utilizzare acqua sporca.

La portata minima è di 90 l/h (1,5 l/min). Non si possono utilizzare accessori di collegamento con portata inferiore.

2. MONTAGGIO

PERICOLO!

Lesione corporea!

Pericolo di lesioni dovuto a un avvio involontario.

→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.

2.1 Luogo di installazione:

• In caso di installazione al di sotto del livello dell'acqua deve essere montato un dispositivo di chiusura affinché non si verifichino perdite d'acqua indesiderate.
• Collocare la pompa in un luogo orizzontale, stabile e asciutto, in modo che risulti ben stabile.
  • La distanza dall'acqua deve essere almeno pari a 2 m.
• La pompa deve essere installata in un luogo a prova di allagamento.

2.2 Collegamento del tubo sul lato di aspirazione [fig. A6]:

Il raccordo del lato aspirazione ① è provvisto di filettatura esterna da 33,3 mm (G 1").

Il raccordo sul lato aspirazione deve essere serrato solo a mano [fig. A2].

Per accorciare il tempo di riattivazione, consigliamo l'utilizzo di un tubo di aspirazione con valvola antiriflusso, che sia in grado di impedire uno svuotamento automatico del tubo di aspirazione dopo lo spegnimento della pompa [fig. A3].

L'aspirazione di aria nel sistema di aspirazione può comportare un malfun- zionamento e un aumento della formazione di rumori.

→ Collegare il sistema di aspirazione coscienziosamente.
→ Controllare la guarnizione regolarmente e sostituirla all'occorrenza.

Sul lato aspirazione non utilizzare elementi del sistema di raccorderia del tubo dell'acqua.

Sul lato aspirazione occorre utilizzare un tubo di aspirazione resistente al vuoto:

• ad es. il Set aspirazione GARDENA art. 1411/1412/1418
- oppure il Tubo di aspirazione per pozzo di estrazione dell'acqua GARDENA art. 1729.
- Avvitare tubi di aspirazione ② senza il raccordo filettato attraverso un raccordo filettato per tubo di aspirazione (ad es. art. 1723/1724) con il raccordo del lato aspirazione e stringerlo in modo ermetico all'aria.

2.2.1 Esistono 2 tipi di sistemi di collegamento:

Previsto per guarnizione piana:

Non è necessario alcun nastro sigillafiletti.

→ Assicurarsi che la guarnizione piana © sia inserita nel raccordo filettato per tubo di aspirazione e non sia danneggiata.

Previsto per nastro sigillafiletti (Teflon):

Non è necessaria alcuna guamizione piana.

Un sistema di tenuta non adatto può provocare perdite.

→ Utilizzare il sistema di tenuta a tal fine previsto.

1. Assicurarsi che la guamizione piana © sia inserita nel raccordo filettato per tubo di aspirazione.
2. Avvitare il tubo di aspirazione resistente al vuoto ② in modo ermetico all'aria sul raccordo del lato aspirazione①. Il raccordo filettato per tubo di aspirazione deve essere installato diritto [ fig. A1 ].
3. Posare il tubo di aspirazione ② diritto e senza torsioni.
4. Ad altezze di aspirazione oltre 3 m, fissare il tubo di aspirazione (2) utilizzando elementi supplementari (ad es. legandolo a un piolo). In questo modo la pompa viene scaricata dal peso del tubo di aspirazione.

2.3 Collegamento del tubo sul lato di mandata [fig. A7]:

Per garantire una buona aerazione, collegare il tubo di mandata solo dopo aver riempito la pompa (vedi 3.1.3 Messa in funzione della pompa).

Il raccordo del lato di mandata ⑨ è provvisto di filettatura esterna da 33,3 mm (G 1").

Il raccordo sul lato di mandata deve essere serrato solo a mano.

L'utilizzo ottimizzato della portata della pompa è ottenuto mediante il collegamento di tubi da 19 mm (3/4"), in abbinamento con:

• ad es. il Set collegamento pompa GARDENA art. 1752
• o di tubi da 25 mm (1") con il Giunto rapido filettato GARDENA con filetto femmina art. 7109 / Tubo di raccordo rapido art. 7103.

Sul lato di mandata si trovano 2 attacchi. Un attacco orizzontale (girevole a 180°) e uno verticale. L'attacco inutilizzato deve essere chiuso con il tappo Ⓗ.

Tenere o fissare il tubo di mandata in verticale in maniera tale da evitare un attorcigliamento del tubo sull'uscita verticale della pompa.

Posare il tubo di piatto sul terreno ed evitare rialzi a U del tubo nonché tubi avvolti. Per lo scarico dell'aria la condizione ottimale si ha quando il tubo di mandata è completamente posato e, visto dalla pompa, ha un andamento in salita.

1. Collegare il tubo di mandata ④ con il raccordo del lato di uscita ③.
2. Avvitare il tappo ③a sull'attacco inutilizzato del lato di mandata.

2.3.1 Collegamento del tubo di pressione tramite il sistema di raccorderia GARDENA:

Il sistema di raccorderia rapida GARDENA consente di collegare anche tubi flessibili da 13 mm (1/2"), 16 mm (5/8") e 19 mm (3/4").

Diametro del tubo flessibile Raccordo pompa

13 mm (1/2") Raccordo pompa GARDENA art. 1750
16 mm (5/8") Rubinetto GARDENA	art. 18202
Tubo gardena GARDENA	art. 18216

19 mm (3/4") Raccordo pompa GARDENA art. 1752

2.3.2 Collegamento parallelo di più di 2 tubi di mandata:

Nel collegamento parallelo di più di 2 tubi di mandata suggeriamo di utilizzare:

• ad es. il Distributore a 2 o 4 vie GARDENA art. 8193/8194
  • oppure il Rubinetto a due vie GARDENA art. 940.

Che possono essere avvitati direttamente sul raccordo del lato di mandata ③.

2.4 Art. 9058/9059:

Collegamento del tester di umidità (opzionale) [fig. A8]:

Accanto al controllo temporizzato (vedì Manuale d'uso display Bluetooth®) esiste anche la possibilità di integrare l'umidità del suolo.

Se il livello di umidità è sufficiente, l'irrigazione programmata non viene eseguita.

1. Posizionare il tester di umidità nell'area di irrigazione.
2. Aprire la copertura anti-sporco ⓐ.
3. Inserire il connettore del sensore nell'apposito attacco ② della pompa.

3. UTILIZZO

PERICOLO!

Lesione corporea!

Pericolo di lesioni dovuto a un avvio involontario.

→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.

3.1 Avvio/arresto della pompa [fig. 01/02]:

ATTENZIONE!

Funzionamento a secco della pompa.

Accertarsi che prima di ogni avvio la pompa sia riempita con acqua fino allo sfioratore (min 2 l).

3.1.1 Art.9058/9059:

Utilizzo tramite l'app Bluetooth® GARDENA:

Con l'app gratuita GARDENA Bluetooth® è possibile controllare la pompa da giardino GARDENA Bluetooth® in qualsiasi momento.

L'app può essere scaricata dall'Apple Store o da Google Play Store.

→ Si veda a tale proposito il manuale allegato per l'uso del display Bluetooth®.

3.1.2 Art.9058/9059:

Uso tramite il display sulla pompa:

→ Si veda a tale proposito il manuale allegato per l'uso del display Bluetooth®.

3.1.3 Messa in funzione della pompa:

1. Rimuovere il tubo di mandata (Out). In questo modo la pompa viene meglio aerata durante il riempimento.
2. Aprire a mano il collegamento a vite ⑤ sull'apertura di rabbocco ⑥.
3. Prelevare il filtro. In questo modo il livello dell'acqua è meglio riconoscibile durante il riempimento.
4. Riempire lentamente almeno 2 l di acqua tramite l'apertura di rabbocco ⑥ fino a raggiungere un livello dell'acqua stabile all'altezza del raccordo lato aspirazione [Fig. A4]. La fase di riempimento può durare fino a 2 minuti.
5. In caso di utilizzo di una valvola antiriflusso: riempire il tubo di aspirazione con acqua. Ciò accelera la fase di aspirazione.
6. Svuotare l'acqua rimanente nel tubo di mandata ④ prima del collegamento. In questo modo l'aria può essere scaricata durante la fase di aspirazione.
7. Dopo il riempimento della pompa: collegare il tubo di mandata (Out) con la pompa.
8. Inserire di nuovo il filtro.
9. Stringere a mano il collegamento a vite ⑤ sull'apertura di rabbocco ⑥ fino all'arresto (senza serrare eccessivamente e senza utilizzare la pinza).
10. Aprire le eventuali valvole di chiusura presenti nella linea di mandata (accessori di collegamento, acquastop, ecc.). Tutte le utenze devono essere aperte fino alla posizione max possibile.
11. Inserire la spina del cavo di alimentazione in una presa di alimenta zione. Art. 9058/9059: Vedi Manuale d'uso display Bluetooth®.

12. In caso di altezze di aspirazione elevate: sollevare e reggere il tubo di mandata ④ durante la fase di aspirazione ad almeno 1,8 m verticalmente sopra la pompa verso l'alto.

13. Art. 9057: Commutare l'interruttore On / Off ⑦ su On. L'interruttore di On / Off è acceso.

Art. 9058/9059: Vedi Manuale d'uso display Bluetooth®.

La pompa parte e pompa l'acqua dopo la fase di aspirazione. La fase di aspirazione può durare fino a 5 minuti.

Art. 9057:

Se la pompa continua a non pompare acqua dopo 5 minuti:

1. Commutare l'interruttore On/Off ⑦ su Off. La pompa si ferma.
2. Lasciare raffreddare la pompa.
3. Ricercare le possibile cause nella 6.4 Tabella degli errori.
4. Avviare di nuovo la pompa (vedi 3.1.3 Messa in funzione della pompa).

3.1.4 Arresto della pompa:

→ Art. 9057: Commutare l'interruttore On/Off ⑦ su Off.
La pompa si arresta e l'interruttore di On / Off non è più acceso.
→ Art. 9058/9059: Vedi Manuale d'uso display Bluetooth®.

3.1.5 Art. 9058/9059:

Se la pompa continua a non pompare acqua dopo 5 minuti:

→ Vedi Manuale d'uso display Bluetooth

3.2 Solo per art. 9058 / 9059: Funzione safe-pump:

→ Vedi Manuale d'uso display Bluetooth

3.3 Suggerimenti per la pompa:

3.3.1 Suggerimento generale per l'aspirazione:

L'altezza di autoadescamento massima viene raggiunta soltanto quando la pompa è riempita attraverso l'apertura di rabbocco fino allo sfioratore, mantenendo il tubo di mandata ④ verso l'alto durante la fase di aspirazione fino a un punto tale da impedire una fuoriuscita di acqua dalla pompa attraverso il tubo di mandata ④. Riempire la pompa prima di collegare tubi flessibili, tubi fissi, ecc. alla pompa sul lato di mandata. In questo modo viene garantito che la pompa possa essere riempita completamente d'acqua (2 l) (sfiatare l'aria).

La pompa deve essere riempita con 2 l di acqua.

3.3.2 Funzionamento silenzioso:

La pompa è silenziosa. Solo con la giusta installazione è possibile manti- nere questo vantaggio:

→ Scegliere un fondo a basse vibrazioni (ad es. non posare su lamiere o serbatoi in plastica).

3.3.3 Valori di portata max:

La pompa dispone di una valvola di bypass per consentire tempi di aspirazione brevi. Nel caso in cui l'estremità del tubo sia aperta senza accessori di collegamento oppure in caso di diametri del tubo molto grandi, la valvola non può passare dalla modalità di aspirazione a quella di pompaggio, date le condizioni di pressione idraulica. Ciò potrebbe causare un aumento del rumore di funzionamento. Per sfruttare l'intera potenza della pompa, è possibile chiudere l'uscita dell'acqua, con motore in funzione, per circa 1 secondo (ad es. piegando il tubo). Ciò consente alla valvola di assumere la posizione corretta, che si avverte con un clic. Nelle applicazioni standard con accessori di collegamento come lancia a doccia o irrigatore, ciò accade automaticamente.

3.3.4 Montaggio del prefiltro:

Se un prefiltro è troppo lungo, anziché in posizione verticale può essere montato verso il basso, anche in un'altra posizione (ad es. orizzontale).

4. MANUTENZIONE

PERICOLO!

Lesione corporea!

Pericolo di lesioni dovuto a un avvio involontario.

→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.

4.1 Pulire la pompa:

PERICOLO!

Lesionecorporea!

Pericolo di lesioni e rischio di danni al prodotto.

→ Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione).
→ Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.

→ Pulire l'alloggiamento della pompa con un panno umido.

4.2 Lavare a fondo la pompa:

Dopo aver pompato acqua contenente cloro si deve lavare a fondo la pompa.

1. Pompare acqua tiepida (max 35 °C) eventualmente con l'aggiunta di un detergente delicato (ad es. detersivo) finché non fuoriesce acqua pulita.
2. Smaltire i residui in conformità con le direttive in vigore a livello locale sullo smaltimento dei rifiuti.

5. CONSERVAZIONE

5.1 Messa fuori servizio [ fig. S1 ]:

ATTENZIONE!

Danneggiamento della pompa per effetto del gelo!

→ Conservare la pompa in un luogo protetto dal gelo.

Il prodotto deve essere conservato in modo non accessibile ai bambini.

1. Tirare la spina del cavo di alimentazione dalla presa di alimentazione.
2. Chiudere eventuali valvole di chiusura presenti nel tubo di aspirazione.
3. Aprire le eventuali valvole di chiusura presenti nella linea di mandata (accessori di collegamento, acquastop, ecc.). In questo modo il lato di mandata non ha più pressione.
4. Aprire a mano il collegamento a vite ⑤ sul bocchettone di riempimento ⑥ e la vite di scarico dell'acqua ⑧. In questo modo la pompa viene svuotata.
5. Inclinare la pompa in direzione dello scarico (ca. 80°) in maniera tale che la pompa si svuoti del tutto.
6. Avvitare il tubo di aspirazione e il tubo di mandata.
7. Serrare a mano il collegamento a vite ⑤ sull'apertura di rabbocco ⑥ e la vite di scarico dell'acqua ⑧ (senza utilizzare la pinza).
8. Pulire la pompa (vedi 4. MANUTENZIONE).
9. Conservare la pompa in un luogo secco, chiuso e al riparo dal gelo.

6. ELIMINAZIONE DEI GUASTI

PERICOLO!

Lesione corporea!

Pericolo di lesioni dovuto a un avvio involontario.

→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.

6.1 Sblocco della girante [fig. T1 / T2]:

È possibile sbloccare una girante bloccata dallo sporco.

1. Solo per art. 9058/9059:
   Togliere la copertura anti-sporco@ del sensore di umidità del suolo oppure togliere il sensore di umidità del suolo.
2. Sfilare le 6 viti Ⓜa, Ⓜb e Ⓞc.
3. Togliere i due gusci ⑩.
4. Togliere il tappo in gomma ⑪ dall'albero della girante⑫.
5. Ruotare in senso orario l'albero della girante ⑫ con un giravite isolato. In questo modo la girante bloccata viene sbloccata.
6. Rimontare il tappo in gomma ⑪ e i due gusci ⑩ nella sequenza inversa. Così facendo, prestare attenzione che le viti ⑪, ⑬ e ⑨ sianoassegnate a seconda della lunghezza dei corretti fori filettati.

7. Solo per art. 9058/9059:

Reinserire la copertura anti-sporco@ del sensore di umidità del suolo oppure reinserire il sensore di umidità del suolo.

6.2 Pulizia del filtro [ fig. T3 ]:

Se la pompa non si avvia o se si arresta improvvisamente durante il funzionamento, la causa potrebbe essere un filtro otturato.

1. Chiudere tutte le valvole di chiusura presenti sul lato aspirazione.
2. Aprire le eventuali valvole di chiusura presenti nella linea di mandata (accessori di collegamento, acquastop, ecc.). In questo modo il lato di mandata non ha più pressione.
3. Aprire a mano il collegamento a vite ⑤ sull'apertura di rabbocco ⑥.
4. Tirare il filtro ⑬ verticalmente fuori dal bocchettone di riempimento ⑥.
5. Reggendo il bicchierino ⑭, togliere il filtro ⑬ dal bicchierino ruotandolo in senso antiorario ⑭ (chiusura a baionetta).
6. Pulire il bicchierino ⑭ sotto acqua corrente
7. Pulire il filtro ⑱ ad es. con una spazzola morbida.
8. Rimontare il filtro ⑬ nella sequenza inversa.

6.3 Solo per art. 9058 / 9059:

Pulizia del sensore di portata [ fig. T1 / T4 ]:

1. Solo per art. 9058/9059:

Togliere la copertura anti-sporco@ del sensore di umidità del suolo oppure togliere il sensore di umidità del suolo.

1. Sfilare le 6 viti Ⓝ, Ⓝ e Ⓝ (vedi 6.1 Sblocco della girante).

2. Togliere i due gusci ⑩.

3. Svitare il lappo ⑮ con una brugola (di ampiezza 10) in senso antiorario.

4. Tirare il sensore di portata ⑯ fuori dall'apertura del sensore ⑫.

5. Pulire il sensore di portata ⑯ sotto acqua corrente.

6. Pulire l'apertura del sensore ⑦ con un panno umido (senza detergente).

7. Controllare la mobilità del sensore di portata ⑯.

8. Rimontare il sensore di portata ⑯ nella sequenza inversa.

9. Rimontare i due gusci ⑩ nella sequenza inversa.

11.Solo per art. 9058/9059:

Reinserire la copertura anti-sporco@ del sensore di umidità del suolo oppure reinserire il sensore di umidità del suolo.

6.4 Tabella dei guasti:

Per art. 9058 / 9059: Si veda in aggiunta spiegazione dei display nel manuale d'uso display Bluetooth ^® .

Problema Possibile causa Rimedio

La pompa è in funzione, ma non aspira	Il tubo di aspirazione è difettosso non è stagno [fig. A2].	→ Controllare se il tubo di aspirazione è danneggiato e impermeabilizzario a tenuta d'aria.
	La pompa aspira arla in un punto di collegamento [ fig. A2 ].	→ Impermeabilizzare i collegamenti lato aspirazione.
	Niente acqua presente nella cisterna, nel serbatoio d'acqua, nel tubo d'acqua, ecc.	→ Assicurare la mandata di acqua sul lato aspirazione.
	La pompa non è stata riempita d'acqua [ fig. A4 ].	→ Riempire la pompa (vedi 3.1.3 Messa in funzione della pompa).
	L'acqua fuoriesce durante la fase di aspirazione attraverso il tubo di mandata.	1. Riempire di nuovo la pompa.2. Tenere il tubo di mandata in alto.3. Avviare di nuovo la pompa (vedi 3.1.3 Messa in funzione della pompa).
	Per un collegamento a tenuta perfetta si consiglia di utilizzare tubi di aspirazione GARDENA (vedi 8. ACCESSORI/RICAMBI).
	Il collegamento a vite sul bocchettone di riempimento non è stagno [ fig. A2 ].	→ Controllare la guarnizione (evtl. sostituirla) e serrare a mano il collegamento a vite (non utilizzare la pinza).
	L'aria non può fuoriuscire in quanto la linea di mandata è chiusa oppure nel tubo di mandata si trova acqua residua.	→ Aprire le eventuali valvole di chiusura presenti nella linea di mandata (ad es. lancia) e svuotare il tubo di mandata.

Problema Possibile causa Rimedio

La pompa è in funzione,ma non aspira	L'aria non può fuoriuscirein quanto il tubo di mandataè attorcigliato.	1. Posare il tubo di mandatadiritto sull'intera lunghezza.2. Posare il tubo davanti uscitadella pompa verso l'alto.3. Non piegare il tubo di mandata sull'uscita della pompa.4. Aprire tutte le utenze al massimo.
	Non si è aspettato il tempo diaspirazione di 5 min.	→ Attendere fino a 5 min finchéla pompa aspira acqua.
	Il filtro di aspirazione o la valvo-la antiriflusso nel tubo di aspi-razione sono intasati.	→ Pulire il filtro di aspirazionee la valvola antiriflusso.
	L'estremità del tubo di aspirazione non è nell'acqua [ fig. A5 ].	→ Immergere il tubo di aspirazione più in basso nell'acqua.
	L'altezza di aspirazioneè troppo alta [ fig. A5 ].	→ Ridurre l'altezza di aspirazione.
	Per evitare problemi di aspirazione, si raccomanda di usaregli speciali tubi GARDENA con valvola antiriflusso(vedi 8. ACCESSORI/ RICAMBI). Prima dell'avvio ricimpire lapompa con acqua.
La pompa non entraIn funzione o si arrestaimprovvisamente	L'interruttore termico disicurezza ha disinseritola pompa per motivi di sovraccarico.	→ Lasciare raffreddare lapompa, svuotarla e riempirladi nuovo.→ Osservare la temperatura max del liquido (35 °C).
	La pompa è senza corrente. → Controllare i fusibili e le connessioni elettriche.
	Il dispositivo di protezione percorrente di guasto si è azionato. → Tirare la spina del cavo dialimentazione dalla presadi alimentazione e rivolgersiall'Assistenza ClientiGARDENA.
	La pompa non è accesa. → Commutare l'interruttoreOn/Off su On.
La pompa è in funzione,ma la mandata diminuiscedi colpo	L'estremità del tubo di aspirazione non è nell'acqua[ fig. A5 ].	→ Immergere il tubo di aspirazione più in basso nell'acqua.
	Il filtro di aspirazione o lavalvola antiriflusso nel tubodi aspirazione sono intasati.	→ Pulire il filtro di aspirazionee la valvola antiriflusso.
	Niente acqua presente nellacisterna, nel serbatoio d'acqua,nel tubo d'acqua, ecc.	→ Assicurare la mandata diacqua sul lato aspirazione.
	Il tubo di aspirazione nonè stagno [ fig. A2 ].	→ Eliminare la perdita diermeticità.
	La girante è bloccata. → Allentare la girante.
	Il tubo di mandata è piegato. → Posare il tubo di mandatasenza piegature e nonpiegarlo sull'uscita dellapompa.
Il collegamento a vite delfiltro non può essere apertoa mano	La filettatura è sporca. → Utilizzare una pinza perpompe d'accua per aprire.→ Pulire la filettatura sul filtroe nella pompa.

NOTA:

Le riparazioni possono essere eseguite solamente dall'Assistenza Clienti GARDENA così come da rivenditori specializzati che sono autorizzati da GARDENA.

→ Rivolgiti, in presenza di altri problemi, all'Assistenza Clienti GARDENA.

Procedura di misurazione secondo: 11 RL 2000/14/EU
7. DATI TECNICI

Pompa da giardino	Unità Valore		Valore (art. 9058)	Valore (art. 9059)
		(art. 9057)
Potenza nominale	W		900	1050	1300
Corrente di rete	V (AC)		230	230	230
Frequenza di rete	Hz		50	50	50
Mandata max.	l/h		5600	6300	6500
Pressione max./Prevalenza max.	bar /m		4,747	4,949	6,060
Altezza max. diautoadescamento	m		8	8	8
Pompa da giardino	Unità Valore		Valore (art. 9057)	Valore (art. 9058)	Valore (art. 9059)
		(art. 9057)
Pressione interna ammis-sibile (lato di mandata)	bar 6 6 6
Cavo di alimentazione m		1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Peso senza cavo (ca.) kg 10 10,7 11,8
Livello di pressione sonora L_pa
Distanza: 1 m		58	59	60
5 m	dB	45	45	46
10 m		38	39	40
Livello di emissione sonora L_wa^1) : misurata / garantita Incertezza k_wa	dB (A)	67/692,67	68/702,29	68/712,78
Temperatura max. del liquido da pompare	°C 35 35 35

8. ACCESSORI/RICAMBI

GARDENA Tubi di aspirazione	Flessibili e resistenti al vuoto, con diametro da 19 mm (3/4") o da 25 mm (1") (art. 1720/1721), disponibili a metraggio senza accessori o in confezione a lunghezza fissa (art. 1411/1418) completa di raccordi.
GARDENA Raccordo filettato per tubo di aspirazione	Per l'allacciamento nel lato di aspirazione. art. 1723/1724
GARDENA Set collegamento pompa	Per l'allacciamento nel lato di mandata. art. 1750/1752
GARDENA Filtro di aspirazione con valvola antiriflusso	Per accessoriare il tubo di aspirazione a metraggio.	art. 1726/1727/1728
GARDENA Filtro ingresso pompa	Raccomandato in caso di pompaggio di acqua contenente sabbia.	art. 1730/1731
GARDENA Tubo di aspirazione per fontana a battente	Per collegare la pompa a fontane a battente od a tubi rigidi. Lunghezza 0,5 m.Con filettatura interna da 33,3 mm (G1) su entrambi i lati.	art. 1729
GARDENA Aspirazione galleggiante	Per aspirare acqua sotto la superficie senza sporcizia.	art. 1417
GARDENA Giunto rapido Per il collegamento di tubi di mandata da 1" sul lato di mandata.		art. 7109/7103
Tester di umidità GARDENA Per l'irrigazione in funzione dell'umidità del suolo.		art. 1188/1867
Cavo prolunga GARDENA (lunghezza: 10 metri)	Per allungare il cavo del sensore fino a massimo 105 metri.	art. 1868

9. GARANZIA/ASSISTENZA

9.1 Registrazione del prodotto:

Registrare il prodotto all'indirizzo gardena.com/registration.

9.2 Assistenza:

Le informazioni di contatto aggiornate del nostro servizio di assistenza sono disponibili sul retro e online:

• Italia: https://www.gardena.com/it/supporto/informazioni/contatti/
• Svizzera: https://www.gardena.com/ch-it/supporto/informazioni/contatti/

10. SMALTIMENTO

10.1 Smaltimento della pompa:

(socondo la direttiva 2012/19/EU)

Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.

IMPORTANTE!

→ Smaltisci il prodotto nel o tramite il tuo punto di raccolta locale per il riciclaggio.

es Bomba de superficie 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

Phone: (-55) 41 3595 9600

[e-mail]

www.norttech.com.br

Bulgaria

Bulgaria

AGNCLAD BANAPAC 19
