Produkttyp	Ytvattenpump
Märke	Gardena
Modell	6300 SilentComfort
Referens	9058
Märkeffekt	1050 W
Nätspänning	230 V / 50 Hz
Maxflöde	6300 l/h
Maxtryck / Max tryckhöjd	4,9 bar / 49 m
Max självsugningshöjd	8 m
Tillåtet inre tryck (trycksida)	6 bar
Max vätsketemperatur	35 °C
Strömkabel	1,5 m (H07RN-F)
Vikt (utan kabel)	10,7 kg
Ljudtrycksnivå (L_pA på 1 m)	59 dB(A)
Ljudeffektnivå (L_WA)	68 / 70 dB(A) (uppmätt/garanterad)
Huvudfunktioner	Pumpning av rent vatten, Bluetooth-styrning via app, safe pump-funktion, valfri fuktighetssond
Underhåll och rengöring	Rengör filtret, skölj efter klorerat vatten, töm före frost
Säkerhet	Jordfelsbrytare 30 mA, termiskt skydd, automatisk avstängning vid överhettning
Reservdelar och tillbehör	Sugslangar (ref. 1411/1412/1418), adaptrar (1723/1724), filter, fuktighetssond (1188/1867)
Allmän information	Garanti efter registrering på gardena.com, eftermarknadsservice tillgänglig

Vanliga frågor - 6300 SilentComfort GARDENA

Vilken typ av vatten kan jag använda med pumpen Gardena 6300 SilentComfort?

Pumpen är avsedd för att pumpa rent vatten: grundvatten, regnvatten, hushållsvatten eller klorerat vatten. Använd inte saltvatten, smutsigt vatten, surt vatten, brandfarliga vätskor eller oljor.

Hur luftar jag pumpen före första användning?

Skruva av påfyllningslocket, häll långsamt minst 2 liter vatten tills nivån stabiliseras vid suganslutningen, skruva sedan på locket igen. Se till att tryckslangen är frånkopplad under påfyllning för att möjliggöra luftning.

Vad gör jag om pumpen inte startar?

Kontrollera strömförsörjningen (säkringar, uttag), att på/av-knappen är i läge På, och att pumpen är ordentligt fylld med vatten. Om termoskyddet har löst ut, låt pumpen svalna.

Hur rengör jag pumpens filter?

Stäng av strömmen och stäng avstängningsventilerna. Skruva av påfyllningslocket, ta bort filtret vertikalt, demontera det genom att vrida, rengör det med en mjuk borste och sätt tillbaka.

Är pumpen lämplig för kontinuerlig användning?

Nej, pumpen är avsedd för hushållsbruk och inte för kontinuerlig drift. Låt inte pumpen gå mer än 5 minuter med stängt tryckutlopp.

Hur skyddar jag pumpen mot frost?

Koppla bort pumpen, töm den helt genom att ta bort påfyllnings- och avtappningslocken, luta den för att få ut restvatten och förvara den på en torr och frostfri plats.

Kan jag använda en förlängningssladd med pumpen?

Ja, men endast om kabelarean är lämplig: upp till 20 m med 1,5 mm², från 20 till 50 m med 2,5 mm². Använd en förlängningssladd avsedd för utomhusbruk.

Hur lossar jag pumphjulet om det är blockerat?

Koppla bort pumpen, demontera de två halvorna efter att ha tagit bort skruvarna, ta bort gummiproppen på axeln, vrid sedan pumphjulsaxeln medurs med en isolerad skruvmejsel.

Har pumpen automatisk styrning?

Ja, modellen 6300 SilentComfort (ref. 9058) är kompatibel med Gardena Bluetooth-appen för fjärrstyrning och programmering. Den kan även anslutas till en valfri fuktighetssond.

Vilken är pumpens maximala sug höjd?

Den maximala självsugningshöjden är 8 meter, förutsatt att pumpen är ordentligt fylld med vatten och att sugslangen är tät.

BRUKSANVISNING 6300 SilentComfort GARDENA

sv Bruksanvisning Bevattningspump

da Brugsanvisning Trykpumpe

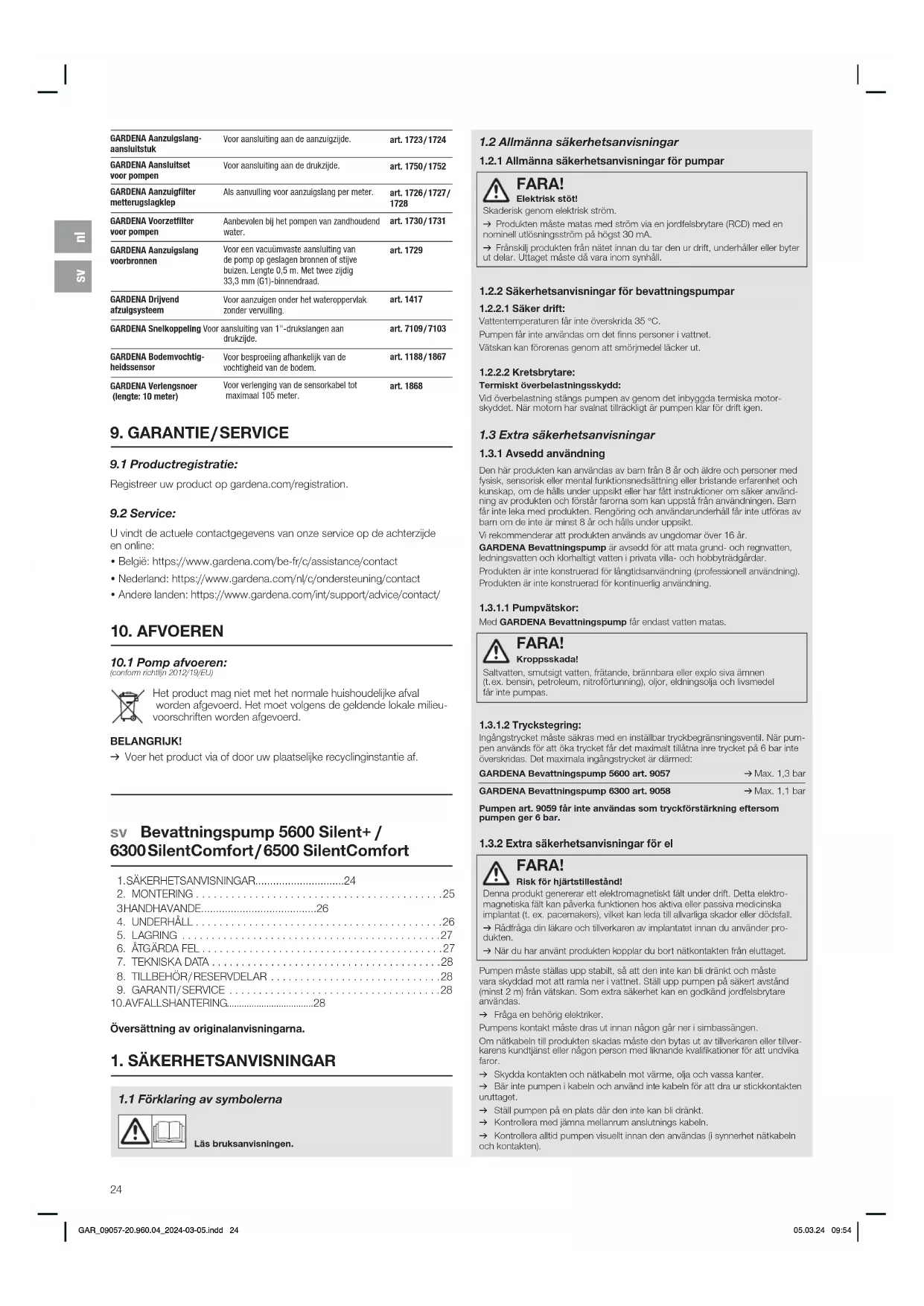

sv Bevattningspump 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1.SÄKERHETSANVISNINGAR....24
2. MONTERING....25
3HANDHAVANDE....26
4. UNDERHÅLL....26
5. LAGRING 27
6. ÅTGÄRDA FEL....27
7. TEKNISKA DATA....28
8. TILLBEHÖR/RESERVDELAR 28
9. GARANTI/SERVICE 28
0.AVFALLSHANTERING....28

Översättning av originalanvisningarna.

1. SÄKERHETSANVISNINGAR

1.1 Förklaring av symbolerna

Läs bruksanvisningen.

1.2 Allmänna säkerhetsanvisningar

1.2.1 Allmänna säkerhetsanvisningar för pumpar

FARA!

Elektrisk stöt!

Skaderisk genom elektrisk ström.

→ Produkten måste matas med ström via en jordfelsbrytare (RCD) med en nominell utlösningsström på högst 30 mA.
→ Frånskilj produkten från nätet innan du tar den ur drift, underhåller eller byter ut delar. Uttaget måste då vara inom synhåll.

1.2.2 Säkerhetsanvisningar för bevattningspumpar

1.2.2.1 Säker drift:

Vattentemperaturen får inte överskrida 35 °C.

Pumpen får inte användas om det finns personer i vattnet.

Vätskan kan förorenas genom att smörjmedel läcker ut.

1.2.2.2 Kretsbrytare:

Termiskt överbelastningsskydd:

Vid överbelastning stängs pumpen av genom det inbyggda termiska motorskyddet. När motorn har svalnat tillräckligt är pumpen klar för drift igen.

1.3 Extra säkerhetsanvisningar

1.3.1 Avsedd användning

Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller mental funktionsnedsättning eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller får intruktioner om säker användning av produkten och förstår faroma som kan uppstå från användningen. Barn får inte leka med produkten. Rengöring och användarunderhåll får inte utföras av barn om de inte är minst 8 år och hålls under uppsikt.

Vi rekommenderar att produkten används av ungdomar över 16 år.

GARDENA Bevattningspump är avsedd för att mata grund- och regnvatten, ledningsvatten och klorhaltigt vatten i privata villa- och hobbyträdgårdar.

Produkten är inte konstruerad för långtidsanvändning (professionell användning). Produkten är inte konstruerad för kontinuerlig användning.

1.3.1.1 Pumpvätskor:

Med GARDENA Bevattningspump får endast vatten matas.

FARA!

Kroppsskada!

Saltvatten, smutsigt vatten, frätande, brännbara eller explo siva ämnen (t.ex. bensin, petroleum, nitroförtunning), oljor, eldningsolja och livsmedel får inte pumpas.

1.3.1.2 Tryckstegring:

Ingångstrycket måste säkras med en inställbar tryckbegränsningsventil. När pumpen används för att öka trycket får det maximalt tillåtna inre trycket på 6 bar inte överskridas. Det maximala ingångstrycket är därmed:

GARDENA Bevattningspump 5600 art. 9057 → Max. 1,3 bar

GARDENA Bevattningspump 6300 art. 9058 → Max. 1,1 bar

Pumpen art. 9059 får inte användas som tryckförstärkning eftersom pumpen ger 6 bar.

1.3.2 Extra säkerhetsanvisningar för el

FARA!

Risk för hjärtstillestånd!

Denna produkt genererar ett elektromagnetiskt fält under drift. Detta elektromagnetiska fält kan påverka funktionen hos aktiva eller passiva medicinska implantat (t. ex. pacemakers), vilket kan leda till allvarliga skador eller dödsfall.

→ Rådfråga din läkare och tillverkaren av implantatet innan du använder produkten.

→ När du har använt produkten kopplar du bort nätkontakten från eluttaget.

Pumpen måste ställas upp stabit, så att den inte kan bli dränkt och måste vara skyddad mot att ramla ner i vattnet. Ställ upp pumpen på säkert avständ (minst 2 m) från vätskan. Som extra säkerhet kan en godkänd jordfelsbrytare användas.

→ Fråga en behörig elektriker.

Pumpens kontakt måste dras ut innan någon går ner i simbassängen.

Om nätkabeln till produkten skadas måste den bytas ut av tillverkaren eller tillverkarens kundtjänst eller någon person med liknande kvalifikationer för att undvika faror.

→ Skydda kontakten och nätkabeln mot värme, olja och vassa kanter.
→ Bär inte pumpen i kabeln och använd inte kabeln för att dra ur stickkontakten uruttaget.
→ Ställ pumpen på en plats där den inte kan bli dränkt.
→ Kontrollera med jämna mellanrum anslutnings kabeln.
→ Kontrollera alltid pumpen visuellt innan den användas (i synnerhet nätkabeln och kontakten).

Defekta pumpar får inte användas.

→ Låt alltid GARDENA service kontrollera pumpen om det finns någon skada. Elektriska ändringar får endast göras av en behörig elektriker.
→ Strömmen måste frånskiljas innan påfyllning, demontering och underhåll. → Används våra pumpar med en generator ska generatorortillverkarens varningsinformation följas.

1.3.2.1 Kabel:

Om förlängningskablar används måste de uppfylla en minsta area enligt följande tabell:

Spänning Kabellängd Area

230 - 240 V / 50 Hz Upp till 20 m 1,5 mm²

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm²

1.3.3 Extra säkerhetsanvisningar för personer

FARA!

Kvävningsfara!

Mindre delar kan lätt sväljas.

→ Håll små bam borta under monteringen.

FARA!

Det pumpade vattnet är trycksatt och kan, om det träffar direkt på kroppen eller ögonen, leda till personskador.

När pumpen driver under längre tid (> 5 min.) mot trycksidan kan vattnet I pumpen bll hett och risk för skador uppstå.

→ Låt pumpen går max. 5 minuter mot den stängda trycksidan eller brutenvattentillförsel.

När pumpen driver och vattentillförsel saknas på sugsidan kan vattnet i pumpen bli hett och risk för skador uppstå.

→ Fränskilj pumpen från nätet och låt vattnet svalna
→ Öppna inga förslutningar och förskruvningar när vattnet är varmt.
→ Säkerställ vattentilförseln på sugsidan och fyll pumpen helt med vatten innan förnyad idrifttagning.
Om slangar eller kablar ligger i solen kan de bli mycket varma.

Vid anslutning av pumpen till vattenförsörjningen måste de nationella sanitära föreskrifterna uppfyllas, så att återsugning av icke-dricksvatten förhindras.

→ Fråga en fackman inom sanitet.
Undvik torköming av pumpen. Ha alltid änden på sugslangen nedsänkt i vätskan.
→ Fyll pumpen till överning (minst 2 l) med vatten innan all användning!
→ Se till att inga slangar och förbrukare är anslutna till pumpen och att pumpen generellt står vägrått när pumpen fylls med vatten.
→ Se till att slangarna är dragna utan att bli böjda.

Sand och andra föroreningar i vattnet sliter på pumpen och nedsätter kapaciteten.

→ Använd endast pumpen med inbyogt integrerat filter.
Pumpen kan i annat fall bli skadad,
→ Använd ett pumpskyddsfilter vid sandhaltigt vatten.
Smutsigt vatten som innehåller t. ex. med småsten eller barr skall inte pumpas. Detta kan medföra skador på pumpen.
→ Mata inte smutsigt vatten.

Minsta flödosvolym är 90 l/h (1,5 l/min). Anslutningsrodskap med lägre flöde får inte användas.

2. MONTERING

FARA!

Kroppsskada!

Risk för personskador genom oavsiktlig start.

→ Dra ut nätkabelns kontakt ur nätuttaget.

2.1 Uppställningsplats:

• Vid installation under vattennivån måste en spärranordning installeras för att undvika oönskad vattenförlust.
• Uppställningsplatsen måste vara vågrät, fast och torr, pumpen måste kunna stå säkert.
• Avståndet till vattnet måste vara minst 2 m.
• Pumpen måste placeras på en plats där den inte kan bli dränkt.

2.2 Ansluta slangen på sugsidan [bild A6]:

Anslutningen på sugsidan Ⓐ har en 33,3 mm (G 1") yttergånga.

Anslutningsstycket på sugsidan får endast dras åt för hand [bild A2].

För att korta återsugningstiden rekommenderar vi att en sugslang med backventil används som förhindrar automatisk tömning av sugslangen när pumpen har stängts av [bild A3].

Om luft sugs in i sugsystemet kan det leda till att pumpen slutar fungera och till ökad ljudnivå.

→ Anslut sugsystemet noggrant.
→ Kontrollera tätningen med jämna mellanrum och byt ut den vid behov.

Använd inga snabbkontaktsystemdelar för vattenslangar på sugsidan.

På sugsidan måste en vakuumbeständig sugslang användas:

• t.ex. GARDENA Sugslang med backventil art. 1411/1412/1418
• eller GARDENA Sugslang för brunnsrör art. 1729
- Koppla sugslangar ② utan gänganslutning med en slanganslutning (t.ex. art. 1723/1724) till anslutningen på sugsidan och skruva samman lufttätt.

2.2.1 Det finns 2 typer av anslutningssystem:

Avsett för plantätning:

Ingen gängtejp behövs.

→ Se till att plantätningen © är isatt i slanganslutningen och är oskadad.

Avsett för gängtejp (Teflon):

Ingen plantätning behövs.

Ett tätningssystem som inte passar kan leda till läckage.

→ Använd det avsedda tätningssystemet.

1. Se till att plantätningen © är isatt i slanganslutningen.
2. Skruva på den vakuumbeständiga sugslangen ② lufttätt på anslutningen på sugsidan ①. Slanganslutningen måste då sättas på rakt [bild A1].
3. Dra sugslangen ⑦ rakt och utan att bli vriden.
4. Vid sughöjder över 3 m: Fäst sugslangen ② extra (bind t.ex. på en trästötta).

Pumpen avlastas då från sugslangens vikt.

2.3 Ansluta slangen på trycksidan [bild A7]:

För att garantera en bra luftning, anslut tryckslangen först efter att pumpen har fyllts (se 3.1.3 Börja använda pumpen).

Anslutningen på trycksidan ③ har en 33,3 mm (G 1") yttergånga.

Anslutningsstycket på trycksidan får endast dras åt för hand. Optimerat nyttjande av pumpens kapacitet uppnås genom att ansluta 19 mm (3/4")-slangar tillsammans med:

• t. ex. GARDENA Pumpanslutningsset art. 1752
- eller 25 mm (1")-slangar med GARDENA Gängad slangkoppling med innergänga art. 7109/ Klokoppling art. 7103.

På trycksidan finns 2 anslutningar. En horisontell (180° vridbar) och en vertikal anslutning. Anslutningen som inte används måste förslutas med locket 35.

Håll eller fixera tryckslangen vertikalt för att förhindra att tryckslangen viker sig vid den vertikala pumputgången.

Dra slangen platt på marken och undvik u-formade upphöjningar på slangen och upplindade slangar. För att luften ska komma ut är det optimalt om tryckslangen är helt utrullad utlagd och går uppåt, sett från pumpen.

1. Anslut tryckslangen ④ till anslutningen på trycksidan ③.
2. Skruva på locket Ⓗ på den anslutning på trycksidan som inte används.

2.3.1 Ansluta tryckslangen via GARDENA snabbkontaktsystem:

Via GARDENA kopplingssystem kan 19 mm (3/4")-/16 mm (5/8")-och 13 mm (1/2")-slangar anslutas.

Slangensdiameter	Pumpanslutning
13 mm (1/2")	GARDENA Pumpanslutningsset	art. 1750
16 mm (5/8")	GARDENA Skruvkontakt	art. 18202
	GARDENA Snabbkontakt	art. 18216
19 mm (3/4")	GARDENA Pumpanslutlningsset	art. 1752

2.3.2 Parallell anslutning av fler än 2 tryckslangar:

Vid parallell anslutning av fler än 2 tryckslangar rekommenderar vi att följandeanvänds:

• t.ex. GARDENA Vattenfördelare 2 eller 4 uttag art. 8193/8194
• eller GARDENA 2-vägskran art. 940.

Dessa kan skruvas på direkt på anslutningen på trycksidan ③.

2.4 Art. 9058/9059:

Ansluta fuktighetssensor (tillval) [bild A8]:

Förutom den tidsberoende styrningen (se Bluetooth®-display bruksanvisning) finns även möjlighet att ta hänsyn till markfuktigheten.

Om jordfuktigheten är tillräcklig utförs inte den schemalagda bevattningen.

1. Placera fuktighetssensom i bevattningsområdet.
2. Öppna smutsskyddet ⓐ.
3. Sätt in kontakten på sensorn i sensoranslutningen för pumpen ⑦.

3. HANDHAVANDE

FARA!

Kroppsskada!

Risk för personskador genom oavsiktlig start.

→ Dra ut nätkabelns kontakt ur nätuttaget.

3.1 Starta/stoppa pumpen [bild O1/O2]:

FARA!

Torrkörning av pumpen!

Se till att pumpen är fylld med vatten upp till överinning (min. 2 l) innan varje start.

3.1.1 Art. 9058/9059:

Styrning via GARDENA Bluetooth®-appen:

Med den kostnadsfria GARDENA Bluetooth®-appen går det alltid att styra GARDENA Bevattningspump Bluetooth®.

Den kan laddas ner från Apple App Store eller Google Play Store.

→ Se de bifogade instruktionema för användningen av Bluetooth®-displayen.

3.1.2 Art. 9058/9059:

Användning via displayen på pumpen:

→ Se de bifogade instruktionerna för användningen av Bluetooth®-displayen.

3.1.3 Börja använda pumpen:

1. Ta bort tryckslangen (Out).
   Pumpen luftas då bättre vid fyllningen.
2. Skruva av förskruvningen ⑤ på påfyllningsöppningen ⑥ för hand.
3. Ta ut filtret. Det gör det lättare att se vattennivån när man fyller på.

4. Fyll långsamt i minst 2 l vatten via påfyllningsöppningen ®, tills en stabil valtennivå har uppnätts på höjden för anslutningen på sugsidan [bild A4]. Påfyllningen kan ta upp till 2 minuter.

5. Om en backventil används, fyll sugslangen med vatten. Detta gör att insugningen går snabbare.

6. Töm vattnet som är kvar i tryckslangen ④ innan anslutningen. Luften kan då komma ut vid insugningen.

7. Efter att pumpen har fyllts: Anslut tryckslangen (Out) på pumpen.

8. Sätt in filtret igen.

9. Skruva igen förskruvningen ⑤ på påfyllningsöppningen ⑥ för hand till stopp (skruva inte för långt och använd inte tång).

10. Öppna eventuella spärrventiler i tryckledningen (anslutningsredskap, vattenstopp osv.). Alla förbrukare måste vara öppna upp till max. möjligaläge.

11. Sätt in kontakten på nätkabeln i ett nätuttag. Art. 9058/9059: Se Bluetooth®-display bruksanvisning.

12. Vid höga sughöjder: Lyft upp och håll tryckslangen ④ lodrätt uppåt över pumpen minst 1,8 m vid insugningen.

13. Art. 9057: Tryck På-/Av-knappen ⑦ till läge På. På-/Av-knappen lyser. Art. 9058/9059: Se Bluetooth®-display bruksanvisning.

Pumpen startar och pumpar vattnet efter insugningen. Insugningen kan ta upp till 5 minuter.

Art. 9057: Om pumpen fortfarande inte pumpar något vatten efter 5 minuter:

1. Tryck På-/Av-knappen ⑦ till läge Av. Pumpen stoppar.
2. Låt pumpen svalna.
3. Leta efter möjliga orsaker i 6.4 Feltabell.
4. Starta pumpen igen (se 3.1.3 Börja använda pumpen).

3.1.4 Stoppa pumpen:

→ Art. 9057: Tryck På-/Av-knappen ⑦ till läge Av. Pumpen stoppar och På-/Av-knappen lyser inte längre.
→ Art. 9058/9059: Se Bluetooth®-display bruksanvisning.

3.1.5 Art. 9058 / 9059: Om pumpen fortfarande inte pumpar något vatten efter 5 minuter:

→ Se Bluetooth display bruksanvisning.

3.2 Endast för art. 9058 / 9059: safe-pump-funktion:

3.3.1 Allmänt tips om insugning:

Den angivna maximala självsgughöjden uppnås endast när pumpen är fylld till överrinning via påfyllningsöppningen och tryckslangen ④ hålls så mycket uppåt vid insugningen att inget vatten kan komma ut från pumpen via tryckslangen ④. Fyll pumpen innan slangar, fast rördragning etc. ansluts på pumpens trycksida. På så vis säkerställs att pumpen kan fyllas helt med vatten (2 l) (luft kan komma ut).

Pumpen ska fyllas med 2 l vatten.

3.3.2 Tyst drift:

Pumpen är tyst. Endast med rätt installation kan man ha kvar den här fördelen:

→ Välj ett lågvibrerande underlag (ställ t.ex. inte på plåtar eller plasttankar).

3.3.3 Max. flödevärden:

Pumpen har en bypassventil för att möjliggöra korta insugningstider. Ventilen kan ev. inte växla från insugnings- till pumpdrift på grund av hydrauliska tryckförhållanden om det finns öppen slangände utan anslutningsredskap eller om slangdiametrama är mycket stora. Detta kan orsaka högre driftljud. För att utnyttja full pumpkapa citet, kan du stänga vattenutgången, när motorn går, under ca 1 sekund (t. ex. genom att vika slangen). Detta gör att ventilen kan inta rätt läge, och då hörs ett klick. Vid standardanvändningar med anslutningsredskap som handsprinkler eller spridare görs detta automatiskt.

3.3.4 Montering av förfiltret:

Om ett förfilter är för långt kan det monteras i ett annat läge (t. ex. vägrätt) istället för i lodrätt läge nedåt.

4. UNDERHÅLL

FARA!

Kroppsskada!

Risk för personskador genom oavsiktlig start.

→ Dra ut nätkabelns kontakt ur nätuttaget.

4.1 Rengöra pumpen:

FARA!

Kroppsskada!

Fara för personskador och risk att produkten skadas.

→ Rengör inte produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck).
→ Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.

→ Rengör pumpens hölje med en fuktig trasa.

4.2 Spola igenom pumpen:

Efter att klorhaltigt vatten har pumpats måste pumpen spolas igenom.

1. Pumpa ljummet vatten (max. 35 °C) ev. med tillsatt milt rengöringsmedel (t. ex. diskmedel) tills det pumpade vattnet är klart.
2. Avfallshantera resterna enligt lokalt gällande riktlinjer om avfallshantering.

5. LAGRING

5.1 Urdrifttagning [bild S1]:

FARA!

Pumpen skadas av frost!

→ Förvara pumpen på ett frostsäkert ställe.

Produkten måste förvaras utom räckhåll för barn.

1. Dra ut nätkabelns kontakt ur nätuttaget.
2. Stäng eventuella spärrventiler som finns i sugledningen.
3. Öppna eventuella spärrventiler i tryckledningen (anslutningsredskap, vattenstopp osv.). Trycksidan blir då trycklös.
4. Skruva upp förskruvningen ⑤ på påfyllningsröret ⑥ och dränerings ventilen ⑧ för hand. Därmed töms pumpen.
5. Luta pumpen i riktning mot utloppet (ca 80°) så att pumpen töms helt.
6. Skruva av sugslangen och tryckslangen.
7. Skruva åt förskruvningen ⑤ på påfyllningsöppningen ⑥ och dräneringsventilen ⑧ ordentligt för hand (använd inte tång).
8. Rengör pumpen (se 4. UNDERHÅLL).
9. Förvara pumpen på ett torrt, stängt och frostsäkert ställe.

6. ÅTGÄRDA FEL

FARA!

Kroppsskada!

Risk för personskador genom oavsiktlig start.

→ Dra ut nätkabelns kontakt ur nätuttaget.

6.1 Lossa löphjul [bild T1/T2]:

Ett löphjul som är blockerat av smuts kan frigöras.

1. Endast för art. 9058/9059:
   Dra bort smutsskyddet ⓐ från markfuktsensorn eller koppla ur den anslutna markfuktsensorn.
2. Skruva ut de 6 skruvarna Ⓞa, Ⓞb och Ⓞc.
3. Dra bort de båda skalen ⑩.
4. Ta bort gummipluggen ⑪ från axeln på löphjulet ⑫.
5. Vrid på löphjulets axel ⑫ med en isolerad skruvmejsel medurs. Det blockerade löphjulet frigörs då.
6. Montera gummipluggen Ⓐ och de båda skalen Ⓤ igen i omvänd ordningsföld. Se då till att skruvarna Ⓗ, Ⓗ och Ⓓ kommer i rätt skruvhål beroende på längd.
7. Endast för art. 9058/9059:
   Sätt i smutsskyddet Ⓞför markfuktsensom igen eller sätt i markfuktsensom igen.

6.2 Rengöra filtret [bild T3]:

Om pumpen inte startar eller plötsligt stannar vid driften, kan detta bero på ett igensatt filter.

1. Anslut alla befintliga spärrventiler på sugsidan.
2. Öppna eventuella spärrventiler i tryckledningen (anslutningsredskap, valtenstopp osv.). Trycksidan blir då trycklös.

3. Skruva av förskruvningen ⑤ på påfyllningsöppningen ⑥ för hand.

4. Dra ut filtret ⑬ lodrätt från påfyllningsröret ⑥.

5. Håll fast bägaren ⑭ och skruva ut filtret ⑬ moturs från bägaren ⑭ (bajonettlåsning).
6. Rengör bägaren Ⓓ under rinnande vatten
7. Rengör filtret ⑬ t.ex. med en mjuk borste.
8. Montera filtret ⑬ igen i omvänd ordning.

6.3 Endast för art. 9058 / 9059:

Rengöra flödessensor [bild T1/T4]:

1. Endast för art. 9058/9059:
   Dra bort smutsskyddet @ från markfuktsensom eller koppla ur den anslutna markfuktsensom.
2. Skruva ut de 6 skruvarna Ⓗ, ⓞ och Ⓗ (se 6.1 Lossa löphjul).
3. Dra bort de båda skalen ⑩.
4. Skruva av locket ⑮ med en insexnyckel (vidd 10) moturs.
5. Dra ut flödessensorn ⑯ från sensoröppningen ④.
6. Rengör flödessensom ⑯ under rinnande vatten.
7. Rengör sensoröppningen ②. med en fuktig trasa (utan rengöringsmedel).
8. Kontrollera rörligheten för flödessensom ⑯.
9. Montera flödessensom ⑯ igen i omvänd ordning.
10. Montera de båda skalen Ⓞigen i omvändning ordning.

11.Endast för art. 9058/9059:

Sätt i smutsskyddet Ⓤ för markfuktsensorn igen eller sätt i markfukt-sensorn igen.

6.4 Feltabell:

För art. 9058 / 9059: Se även förklaring av displayen i bruksanvisningen för Bluetooth®displayen.

Problem Möjlig orsak Åtgärd

Pumpen går mensuger ej	Otät eller skadad sugslang[bild A2].	Kontrollera om sugledning-en är skadad och täta den lufttätt.
	Pumpen suger luft på ett anslutningsställe [bild A2].	Täta anslutningarna på sugsidanlufttätt.
	Det finns inget vatten i clster- nen, vattenbehåliaren, vatten-ledningen etc.	Säkerställ vattentillförseln på sugsidan.
	Pumpen har inte fyllts med vatten [bild A4].	Fyll pumpen (se 3.1.3 Börja använda pumpen).
	Vatten kommer ut via tryck-slangen vid insugningen.	1. Fyll pumpen lgen.2. Håll upp tryckslangen.3. Starta pumpen igen (se 3.1.3 Börja använda pumpen).
	GARDENA sugslangar geren absolut tät anslutning(se 8. TILLBEHÖR/RESERVDELAR).
	Förskruvningen på påfyllnings-röret är otät [bild A2].	Kontrollera tätningen (byt ev. ut) och skruva åt förskruvningenordentligt för hand (använd inte täng).
	Luft kan inte komma ut efter-som tryckledningen är stäng eller det finns vatten kvar i tryckslangen.	Öppna de spärrventiler som finns I tryckledningen (t. ex. munstycke) resp. töm tryckslangen.
	Luft kan inte komma ut efter-som tryckslangen är lindad.	1. Lägg ut tryckslangen rakt på hela längden.2. Dra slangen uppåt från pumputgången.3. Böj inte tryckslangen vid pumputgången.4. Öppna alla förbrukare maximalt.
	Insugningstiden på 5 mln. inväntadesinte.	Vänta upp till 5 mln. tills pumpen pumpar vatten.
	Sugfilter eller backventil i sugslangen är igensatta.	Rengör sugfiltret resp. back-ventilen.
	Sugslangänden är inte I vattnet [bild A5].	Sänk ner sugslangens ände djupare i vattnet.
	Sughöjden är för stor [bild A5]. Minska sughöjden.
	För andra intagsproblem, använd GARDENA Sugslang med backventil (se 8. TILLBEHÖR/RESERVDELAR). Fyll pumpen med vatten innan start.

Problem Möjlig orsak Åtgärd

Pumpen startar inte eller stannar plötsligt under användningen	Det termiska överbelastningsskyddet har stängt av pumpen pga. överhettning.	→ Låt pumpen svalna, tömpumpen och fyll den igen.→ Beakla den maximala medi-temperaturen (35 °C).
	Pumpen är utan ström. → Kontrollera säkringarnaoch elektrnska kontakt-anslutningar.
	Jordfelsbrytaren har löst ut (felström).	→ Dra ut kontakten från nätut-taget och kontakta GARDENA service.
	Pumpen är inte påkopplad.	→ Tryck På-/ Av-knappen till läge På.
Pumpen fungerar menpumpeffekten avtar plötsligt	Sugslangänden är inte i vattnet [ bild A5 ].	→ Sänk ner sugslangens ände djupare i vattnet.
	Sugfilter eller backventil i sugslangen är igensatta.	→ Rengör sugfiltret resp. back-ventilen.
	Det finns inget vatten i clster-nen, vattenbehållaren, vatten-ledningen etc.	→ Säkerställ vattentillförseln på sugsidan.
	Sugledningen är otät [ bild A2 ].	→ Åtgärda otätheten.
	Löphjulet är blockerat.	→ Frigör löphjulet.
	Tryckslangen är böjd.	→ Dra tryckslangen utan böjar och böj inte tryckslangen vid pumputgången.
Filtrets förskruvning kan inte skruvas upp för hand	Gängningen är smutsig.	→ Använd en polygrip för att skruva upp.→ Rengör gängningen på filtret och i pumpen.

OBSERVERA:

Reparationer får endast utföras av GARDENA servicecentren och av fackhandel som är auktoriserad av GARDENA.

→ Vid andra störningar, kontakta GARDENA servicecenter.

1. TEKNISKA DATA

Bevattningspump	Enhet	Värde (art. 9057)	Värde (art. 9058)	Värde (art. 9059)
Märkeffekt	W	900	1050	1300
Nätspännlng	V (AC)	230	230	230
Nätfrekvens	Hz	50	50	50
Max. pumpmängd	l/h	5600	6300	6500
Max. tryck/ max. pumpnivå	bar / m	4,747	4,949	6,060
Max. sughöjd	m	8	8	8
Tillåtet Invändigt tryck (trycksida)	bar	6	6	6
Strömkabel	m	1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Vikt utan kabel (ca.)	kg	10	10,7	11,8
Ljudtrycknivå L_pa Avstånd: 1 m5 m10 m	dB	584538	594539	604640
Ljudeffektsnlvå L_wa^1) :mätt/garanteratOsäkerhet k_wa	dB (A)	67 / 692,67	68 / 702,29	68 / 712,78
Max. vätsketemperatur	°C	35	35	35

Mätförfarande enligt: ^11 RL 2000/14/EU

1. TILLBEHÖR/RESERVDELAR

GARDENA Sugslang	Böj- und vakuumbeständig, finns valfritt som metervara art. 1720/1721 (19 mm (3/4")-/25 mm (1") utan anslutningsarmaturer eller som fast längd art. 1411/1418 komplett med anslutningsarmaturer.
GARDENA Slanganslutning	För anslutning på sugsidan.	art. 1723/1724
GARDENA Pumpanslutning Set	För anslutning på trycksidan.	art. 1750/1752

GARDENA Sugfilter med backventil	För sugslang på löpmeter.	art. 1726/1727/1728
GARDENA Pumpskyddsfilter	Rekommenderas när sandhaltigt vatten pumpas.	art. 1730/1731
GARDENA Sugslang för brunnsrör	För lufttät anslutning till brunnsrör.Längd 0,5 m. Bredd 33,3 mm (G1)invändig gänga i båda ändar.	art. 1729
GARDENA Flytande sugsystem	För smutsfri uppsugning under vattenytan.	art. 1417
GARDENA Snabbkoppling	För anslutning på trycksidan av 1" tryckslangar.	art. 7109/7103
GARDENA Fuktlighetssensor	För bevattning beroende på markfuktigheten.	art. 1188/1867
GARDENA Förlängningskabel(längd: 10 meter)	För att förlänga sensorkabeln upp till maximalt 105 meter.	art. 1868

9. GARANTI/SERVICE

9.1 Produktregistrering:

Aktuella kontaktuppgifter för vår tjänst finns på baksidan och online:

• Sverige: https://www.gardena.com/se/support/radgivning/kontakt/

10. AVFALLSHANTERING

Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna.

VIKTIGT!

→ Avfallshantera produkten via eller genom kommunens återvinningscentral.

da Trykpumpe 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1.SIKKERHEDSANVISNINGER____28
2. MONTERING....29
3BETJENING 30
4.VEDLIGEHOLDELSE....31
5. OPBEVARING....31
6. FEJLAFHJ/ELPNING....31
7. TEKNISKE DATA 32
8. TILBEH∅R/RESERVEDELE 33
9. GARANTI/SERVICE 33
10. BORTSKAFFELSE....33

Les bruksanvisningen.

1.2 Generelle sikkerhetsanvisninger

1.2.1 Generelle sikkerhetsanvisninger for pumper

FARE!

Strømstøt!

→ Foreta alltid en visuell kontroll av pumpen (spesielt strømledning og plugg) för du starter den.

→ Hold småbarn på avstand under monteringen.

FARE!

Fare for skader på grunn av varmt vann!

Slanger eller ledninger som ligger i solen, kan varmes kraftig opp.
