BRUKSANVISNING 30004 Jet GARDENA

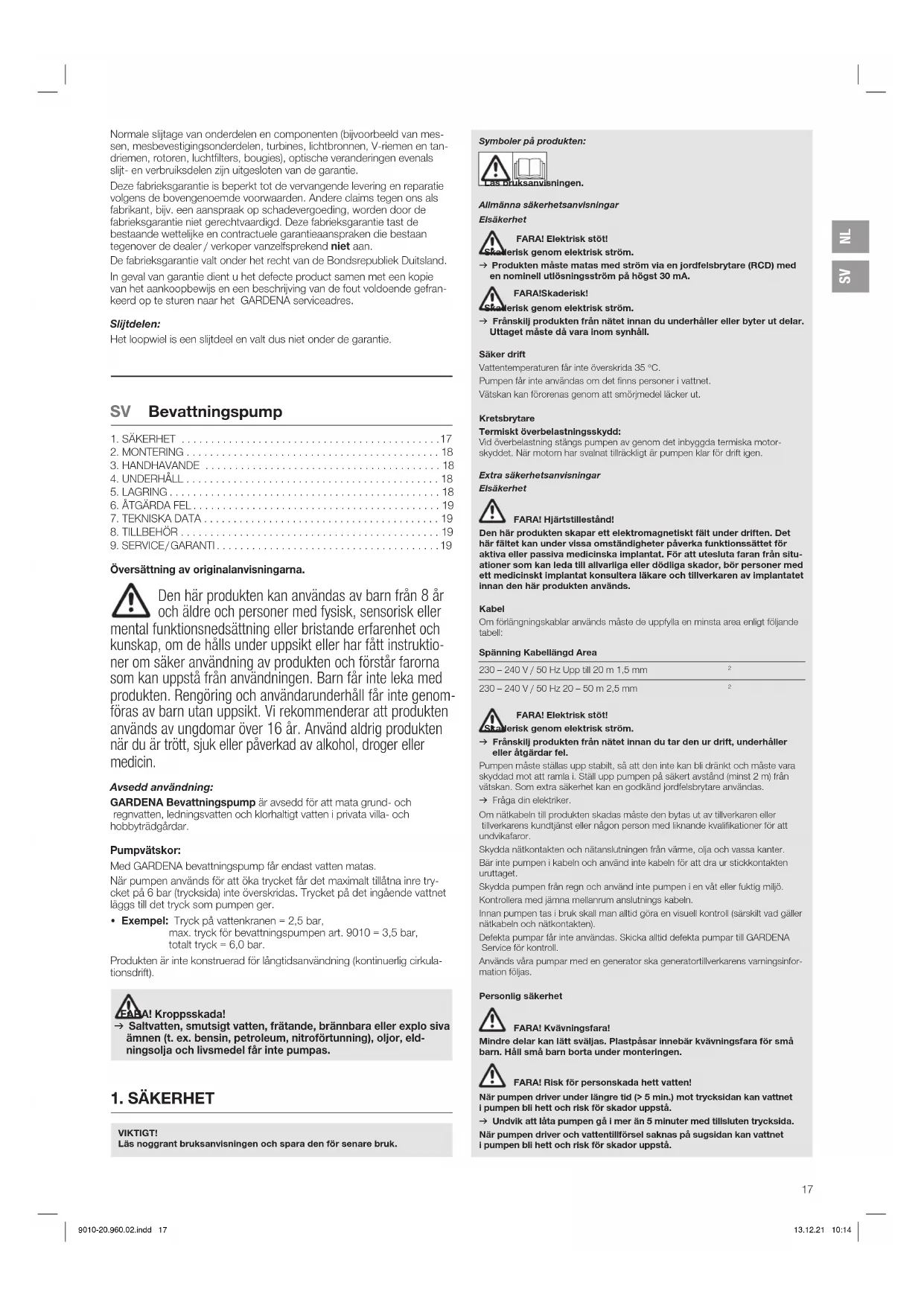

Översättning av originalanvisningarna. Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller mental funktionsnedsättning eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktio- ner om säker användning av produkten och förstår farorna som kan uppstå från användningen. Barn får inte leka med produkten. Rengöring och användarunderhåll får inte genom- föras av barn utan uppsikt. Vi rekommenderar att produkten används av ungdomar över 16 år. Använd aldrig produkten när du är trött, sjuk eller påverkad av alkohol, droger eller medicin. Avsedd användning: GARDENA Bevattningspump är avsedd för att mata grund- och regnvatten, ledningsvatten och klorhaltigt vatten i privata villa- och hobbyträdgårdar. Pumpvätskor: Med GARDENA bevattningspump får endast vatten matas. När pumpen används för att öka trycket får det maximalt tillåtna inre try- cket på 6 bar (trycksida) inte överskridas. Trycket på det ingående vattnet läggs till det tryck som pumpen ger.

• Exempel: Tryck på vattenkranen = 2,5 bar, max. tryck för bevattningspumpen art. 9010 = 3,5 bar, totalt tryck = 6,0 bar. Produkten är inte konstruerad för långtidsanvändning (kontinuerlig cirkula- tionsdrift). FARA! Kroppsskada! v Saltvatten, smutsigt vatten, frätande, brännbara eller explo siva ämnen (t. ex. bensin, petroleum, nitroförtunning), oljor, eld- ningsolja och livsmedel får inte pumpas. Symboler på produkten: Läs bruksanvisningen. Allmänna säkerhetsanvisningar Elsäkerhet FARA! Elektrisk stöt! Skaderisk genom elektrisk ström. v Produkten måste matas med ström via en jordfelsbrytare (RCD) med en nominell utlösningsström på högst 30 mA. FARA! Skaderisk! Skaderisk genom elektrisk ström. v Frånskilj produkten från nätet innan du underhåller eller byter ut delar. Uttaget måste då vara inom synhåll. Säker drift Vattentemperaturen får inte överskrida 35 °C. Pumpen får inte användas om det finns personer i vattnet. Vätskan kan förorenas genom att smörjmedel läcker ut. Kretsbrytare Termiskt överbelastningsskydd: Vid överbelastning stängs pumpen av genom det inbyggda termiska motor- skyddet. När motorn har svalnat tillräckligt är pumpen klar för drift igen. Extra säkerhetsanvisningar Elsäkerhet FARA! Hjärtstillestånd! Den här produkten skapar ett elektromagnetiskt fält under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska implantat. För att utesluta faran från situ- ationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används. Kabel Om förlängningskablar används måste de uppfylla en minsta area enligt följande tabell: Spänning Kabellängd Area 230 – 240 V / 50 Hz Upp till 20 m 1,5 mm

FARA! Elektrisk stöt! Skaderisk genom elektrisk ström. v Frånskilj produkten från nätet innan du tar den ur drift, underhåller eller åtgärdar fel. Pumpen måste ställas upp stabilt, så att den inte kan bli dränkt och måste vara skyddad mot att ramla i. Ställ upp pumpen på säkert avstånd (minst 2 m) från vätskan. Som extra säkerhet kan en godkänd jordfelsbrytare användas. v Fråga din elektriker. Om nätkabeln till produkten skadas måste den bytas ut av tillverkaren eller tillverkarens kundtjänst eller någon person med liknande kvalifikationer för att und vika faror. Skydda nätkontakten och nätanslutningen från värme, olja och vassa kanter. Bär inte pumpen i kabeln och använd inte kabeln för att dra ur stickkontakten ur uttaget. Skydda pumpen från regn och använd inte pumpen i en våt eller fuktig miljö. Kontrollera med jämna mellanrum anslutnings kabeln. Innan pumpen tas i bruk skall man alltid göra en visuell kontroll (särskilt vad gäller nätkabeln och nätkontakten). Defekta pumpar får inte användas. Skicka alltid defekta pumpar till GARDENA Service för kontroll. Används våra pumpar med en generator ska generatortillverkarens varningsinfor- mation följas. Personlig säkerhet FARA! Kvävningsfara! Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen. FARA! Risk för personskada hett vatten! När pumpen driver under längre tid (> 5 min.) mot trycksidan kan vattnet ipumpen bli hett och risk för skador uppstå. v Undvik att låta pumpen gå i mer än 5 minuter med tillsluten trycksida. När pumpen driver och vattentillförsel saknas på sugsidan kan vattnet i pumpen bli hett och risk för skador uppstå. VIKTIGT! Läs noggrant bruksanvisningen och spara den för senare bruk.

v Koppla bort pumpen från elnätet med huvudsäkringen, låt vattnet svalna och säkerställ att vatten matas in på insugs sidan innan pumpen används igen. Vid anslutning av pumpen till vattenförsörjningen måste de nationella sanitära föreskrifterna uppfyllas, så att återsugning av icke-dricksvatten förhindras. v Om du är osäker kontakta en fackman. Undvik torrkörning av pumpen. Ha alltid änden på sugslangen nedsänkt i vätskan. v Påfyll pumpen till rinna över med c:a 2 till 3 l vätska före varje användning! Sand och andra föroreningar i vattnet sliter på pumpen och nedsätter kapaciteten. v För pumpning av sandblandat vatten använd pumpskyddsfilter. Smutsigt vatten som innehåller t. ex. med småsten eller barr skall inte pumpas. Detta kan medföra skador på pumpen. v Pumpa inte smutsigt vatten.

FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan produkten monteras. Pomp opstellen: De plaats van opstelling moet vast en droog zijn en de pomp moet stevig kunnen staan. v Ställ upp pumpen på säkert avstånd (minst 2 m) från vattnet. De pomp moet op een plaats met geringe luchtvochtigheid en voldoende ventilatie in de omgeving van de ventilatiesleuven worden opgesteld. De afstand tot de wanden moet minstens 5cm bedragen. Via de ven- tilatiesleuven mag geen vuil (bijv. zand of aarde) worden aangezogen. Plastslanganslutningarna på sug- och trycksidan får endast dras åt för hand. Ansluta slangen på sugsidan [ bild A1 ]: Använd inga snabbkontaktsystemdelar för vattenslangar på sugsidan. v Använd en vakuumfast sugslang på sugsidan, t. ex. GARDENA sugslang med backventil art. 1411 eller GARDENA sugslang för brunnsrör art. 1729. För att korta återsugningstiden rekommenderar vi att en sugslang med backventil används som förhindrar automatisk tömning av sugslangen när pumpen har stängts av.

i anslutningen på sugsidan

till pumpanslutningen

och skruva fast den lufttätt.

3. Vid sughöjder över 4 m, fäst sugslangen

extra (bind t. ex. på en trästötta). De pomp wordt door het gewicht van de aanzuigslang ontlast. Ansluta slangen på trycksidan [ bild A2 ]: Pumpanslutningen

har en 33,3 mm (G 1") invändig gängning. För GARDENA-snabbkontaktsystem behövs t. ex. en GARDENA pump- anslutning art. 1745 (medföljer). Via GARDENA kopplingssystem kan 19 mm (3/4") / 16 mm (5/8") och 13 mm (1/2")-slangar anslutas. Slangens diameter Pumpanslutning 13 mm (1/2") GARDENA Pump anslutningsset art. 1750 16 mm (5/8") GARDENA Skruvkontakt GARDENA Snabbkontakt art. 18202 art. 18216 19 mm (3/4") GARDENA Pump anslutningsset art. 1752 Pumpens matningskapacitet utnyttjas optimerat genom att man ansluter 19 mm (3/4")-slangar tillsammans med t. ex. – GARDENA pumpanslutningsset art. 1752, eller 25 mm (1")-slangar med – GARDENA gängad slangkoppling med utvändig gängning art. 7115 / klokoppling art. 7103.

1. Endast för art. 9014: Använd tätningsband

på den utvändiga gäng- ningen på pumpanslutningen.

i anslutningen på trycksidan

3. Koppla tryckslangen

till pumpanslutningen

Vid parallell anslutning av fler än en slang / ett anslutningsredskap rekom- menderar vi användning av – GARDENA vattenfördelare 2 eller 4 uttag art. 8193 / 8194, GARDENA 2-vägskran art. 940, som kan skruvas direkt på pumpanslutningen

FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan du ansluter, ställer in eller transporterar produkten. Pumpa vatten [ bild O1 / O2 ]: FARA! Torrkörning av pumpen! v Fyll pumpen till överrinning (ca. 2 till 5 l) med vatten innan all användning.

1. Skruva upp förskruvningen

2. Fyll på vatten via påfyllningsröret

upp till överrinning (ca. 2 till 5 l).

3. Skruva åt förskruvningen

för hand (använd inte tång).

4. Öppna eventuella spärrventiler i tryckledningen (anslutningsredskap,

5. Töm ut vattnet som är kvar i tryckslangen

så att luften kan komma ut vid insugningen.

6. Anslut pumpen till strömförsörjningen.

7. Håll upp tryckslangen

minst 1 m lodrätt över pumpen, tryck på På- / Av-knappen

och vänta tills pumpen har börjar suga in. v Om pumpen inte matar vatten efter ca. 5 minuter, stäng av pumpen (tryck på På- / Av-knappen

) (se 6. ÅTGÄRDA FEL). Den angivna maximala självsughöjden på 7 m uppnås endast när pumpen är fylld ända upp via påfyllningsröret

samtidigt hålls uppåt under självuppsugningen, så mycket att inget vatten kan komma ut från pumpen via tryckslangen

Rostbildning: Pumpen art. 9014 har ett hölje av gjutjärn. Efter vatten- kontakt bildas därför rost (detta skadar inte pumpen och omfattas inte avgarantin). Därför kan till en början rostfärgat vatten komma ut efter att pumpen har satts på.

FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan produkten underhålls. Spola igenom pumpen: Efter att klorhaltigt vatten har pumpats måste pumpen spolas igenom.

1. Pumpa ljummet vatten (max. 35 °C) ev. med tillsatt milt rengörings-

medel (t. ex. diskmedel) tills det pumpade vattnet är klart.

2. Avfallshantera resterna enligt lagstiftningen för avfallshantering.

Urdrifttagning [ bild S1 ]: Pumpen är inte frostsäker! Produkten måste förvaras utom räckhåll för barn.

1. Frånskilj pumpen från strömförsörjningen.

2. Stäng alla eventuella avstängningsanordningar på sugsidan.

3. Öppna alla tappningsställen.

Trycksidan blir trycklös.

4. Öppna förskruvningen

och dräneringsventilen

5. Förvara pumpen på ett torrt, stängt och frostsäkert ställe.

Avfallshantering: (enligt direktiv 2012/19/EU) Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna. VIKTIGT! v Avfallshantera din produkt hos kommunens återvinningscentral.

FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan du åtgärdar felet på produkten. Lossa löphjul [ bild T1 ]: Een door vuil vastzittend loopwiel kan losgemaakt worden. v Vrid på löphjulets axel

med en skruvmejsel. Daardoor wordt het vastzittende loopwiel losgemaakt. Problem Möjlig orsak ÅtgärdPomp loopt maar zuigt niet aanLekke resp. defecte aanzuig-leiding.v Kontrollera om sugledningen är skadad och täta den luftt- ätt. Pumpen har inte fyllts med vatten.v Fyll pumpen (se 3. HANDHAVANDE).Ingebrachte doorvoervloeistof ontsnapt bij het zelfaanzuigen via de op de drukzijde aange-sloten slang.v 1. Fyll pumpen en gång till (se 3. HANDHAVANDE). 2. Vid förnyad idrifttagning av pumpen, håll upp tryck-slangen ca. 1 m lodrätt tills pumpen har sugit in.Een absoluut luchtdichte verbinding word verkregen met de GARDENA aanzuigslangen (se 8. TILLBEHÖR).Schroefverbinding bij vulopening is niet dicht. v Kontrollera tätningen (byt ev. ut) och dra åt förskruvningen ordentligt (använd inte tång).Lucht kan niet ontsnappen, omdat drukzijde gesloten is, resp. restwater in drukslang staat.v Öppna de spärrventiler som finns i tryckledningen (t.ex. munstycke) resp. töm tryck-slangen.Wachttijd werd niet aangehouden.v Sätt på pumpen och vänta upp till 5 minuter.Aanzuigfilter of terugslagklep in aanzuigslang verstopt. v Rengör filtret resp. back-ventilen.För stor sughöjd. v Minska sughöjden.Bij andere aanzuigproblemen GARDENA aanzuigslang met terugs-lagklep (se 8. TILLBEHÖR) gebruiken en voor ingebruikname via vulopening met doorvoervloeistof vullen.Pumpen startar inte eller stannar plötsligt under användningenDet termiska överbelastningss-kyddet har stängt av pumpen pga. överhettning.v Beakta den maximala mediumtemperaturen (35 °C).Pump utan ström. v Kontrollera säkringarna och elektriska kontaktanslut-ningar.Jordfelsbrytaren har löst ut (felström).v Frånskilj pumpen för ström-försörjningen och kontakta GARDENA service.Pumpen är inte påkopplad. v Tryck På- / Av-knappen till På.Pumpen fungerar men pump-effektenavtar plötsligtSugslangänden är inte i vattnet. v Sänk ner sugslangänden djupare under vatten.Aanzuigfilter of terugloopstop verstopt.v Rengör sugfiltret resp. back-ventilen. Lek aan de aanzuigzijde. v Åtgärda otätheten. Loopwiel blokkeert. v Lossa löphjulet.Bullerutveckling i hydraulområdetVid höga flöden (t.ex. öppen slangutgång, inget redskap) kan ljud höras från pumpens hydrauldel. Detta är ofarligt och skadar inte pumpen. Ljudet kan åtgärdas genom att man ändrar flödet en aning (t. ex. öppna / stänga ett redskap lite). OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar. Reparationer får endast utföras av GARDENA servicecentren och av fackhandel som är auktoriserad av GARDENA.

Bevattningspump Enhet Värde (art. 9010)Värde (art. 9014)Värde (art. 9015) Märkeffekt W 600 800 800 Nätspänning V (AC) 230 230 230 Nätfrekvens Hz 50 50 50 Max. pumpmängd l/h 3000 3700 3700 Max. tryck / max. pumpnivåbar / 3,5 / 4,1 / 4,1 / Max. zelfaanzuighoogte m 7 7 7Tillåtet invändigt tryck (trycksida)bar 6 6 6 Strömkabel m 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Vikt kg 5,3 8,2 6,1 Ljudeffektsnivå L

mätt / garanterat Osäkerhet k

77 / 80 2,36 75 / 78 2,52 Max. vätsketemperatur °C 35 35 35 Mätförfarande enligt: RL 2000/14/EU ISO 4871

GARDENA Aanzuigslangen Knik- en vacuümbestendig, naar keuze verkrijgbaar per meter art.1720 / 1721 (19 mm (3/4") / 25 mm (1")) zonder armaturen of als vaste lengte art. 1411 / 1418 compleet met armaturen.GARDENA Aanzuigslang-aansluitstukVoor aansluiting aan de aanzuigzijde.art. 1723 / 1724GARDENA Aansluitset voor pompenVoor aansluiting aan de drukzijde.art. 1750 / 1752GARDENA Aanzuigfilter met terugslagklepAls aanvulling voor aanzuigslang per meter. art. 1726 / 1727 /

GARDENA Pumpskyddsfilter För pumpning av sandblandat vatten. art. 1730 / 1731 GARDENA Elektronisk tryckströmbrytareTryckströmbytaren startar och stoppar pumpen beroende pådriftstryck med torrkörningsskydd. art. 1739GARDENA Aanzuigslang voor bronnenVoor een vacuümvaste aansluiting van de pomp op geslagen bronnen of stijve buizen. Lengte 0,5 m. Met twee zijdig 33,3 mm (G 1)- binnendraad. art. 1729GARDENA Flytande sug-systemFör smutsfri uppsugning under vattenytan. art. 1417GARDENA Pumpanslutning För att ansluta GARDENA snabbkontaktsystem på trycksidan.art. 1745

9. SERVICE / GARANTI

Service: Vänligen kontakta adressen på baksidan. Garantibevis: I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls. GARDENA Manufacturing GmbH ger 2 års garanti på alla original GARDENA nya produkter fr.o.m. första köp hos återförsäljare om pro- dukterna uteslutande har använts privat. Den här tillverkargarantin gäller inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leverans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätten att välja mellan de här alternativen. Följande bestämmelser reglerar tjänsten:

• Produkten användes för avsett ändamål enligt anvisningarna i bruksanvisningen.

• Varken köparen eller tredje part har försökt att öppna eller reparera produkten.

• För driften har endast Original GARDENA reserv- och slitdelar använts.

• Uppvisande av inköpskvittot. Normalt slitage av delar och komponenter (exempelvis på knivar, knivfäs- tesdelar, turbiner, ljuskällor, kil- och kuggremmar, löphjul, luftfilter, tänd- stift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin. 9010-20.960.02.indd 199010-20.960.02.indd 19 13.12.21 10:1413.12.21 10:14SV

Den här tillverkargarantin begränsas till utbyte och reparation enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som tillverkare, exempelvis gällande skadestånd. Denna tillverkargaranti berör självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren / försäljaren. För tillverkargarantin gäller Förbundsrepubliken Tysklands lag. Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbeskrivning med tillräckligt porto till servi- ceadressen för GARDENA. Slitdelar: Löphjulet är en slitdel och omfattas därför inte av garantin.
