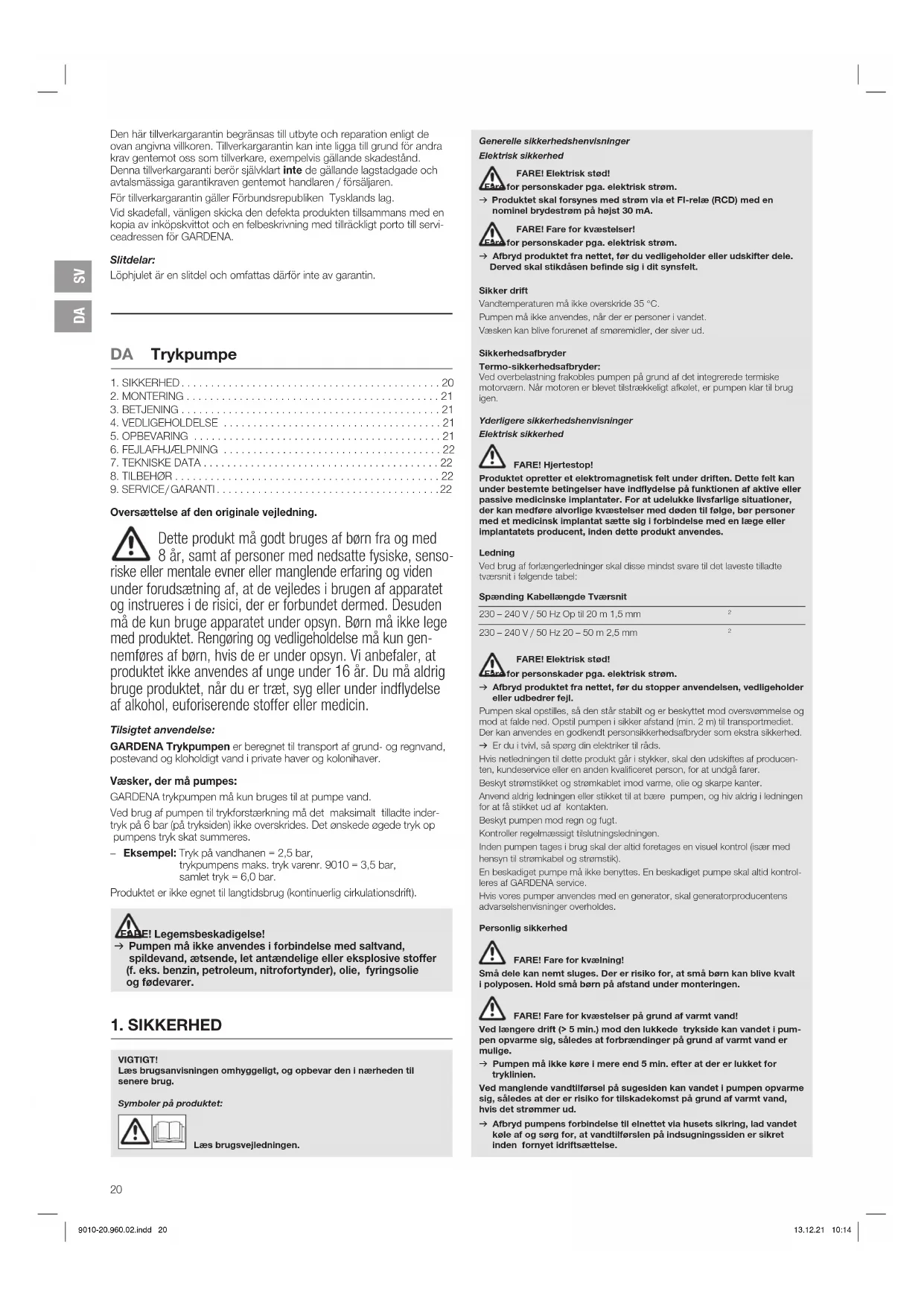

Oversættelse af den originale vejledning. Dette produkt må godt bruges af børn fra og med 8år, samt af personer med nedsatte fysiske, senso- riske eller mentale evner eller manglende erfaring og viden under forudsætning af, at de vejledes i brugen af apparatet og instrueres i de risici, der er forbundet dermed. Desuden må de kun bruge apparatet under opsyn. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må kun gen- nemføres af børn, hvis de er under opsyn. Vi anbefaler, at produktet ikke anvendes af unge under 16 år. Du må aldrig bruge produktet, når du er træt, syg eller under indflydelse afalkohol, euforiserende stoffer eller medicin. Tilsigtet anvendelse: GARDENA Trykpumpen er beregnet til transport af grund- og regnvand, postevand og kloholdigt vand i private haver og kolonihaver. Væsker, der må pumpes: GARDENA trykpumpen må kun bruges til at pumpe vand. Ved brug af pumpen til trykforstærkning må det maksimalt tilladte inder- trykpå 6 bar (på tryksiden) ikke overskrides. Det ønskede øgede tryk op pumpens tryk skat summeres. – Eksempel: Tryk på vandhanen = 2,5 bar, trykpumpens maks. tryk varenr. 9010 = 3,5 bar, samlet tryk = 6,0 bar. Produktet er ikke egnet til langtidsbrug (kontinuerlig cirkulationsdrift). FARE! Legemsbeskadigelse! v Pumpen må ikke anvendes i forbindelse med saltvand, spildevand, ætsende, let antændelige eller eksplosive stoffer (f. eks. benzin, petroleum, nitrofortynder), olie, fyringsolie ogfødevarer. Generelle sikkerhedshenvisninger Elektrisk sikkerhed FARE! Elektrisk stød! Fare for personskader pga. elektrisk strøm. v Produktet skal forsynes med strøm via et FI-relæ (RCD) med en nominel brydestrøm på højst 30 mA. FARE! Fare for kvæstelser! Fare for personskader pga. elektrisk strøm. v Afbryd produktet fra nettet, før du vedligeholder eller udskifter dele. Derved skal stikdåsen befinde sig i dit synsfelt. Sikker drift Vandtemperaturen må ikke overskride 35 °C. Pumpen må ikke anvendes, når der er personer i vandet. Væsken kan blive forurenet af smøremidler, der siver ud. Sikkerhedsafbryder Termo-sikkerhedsafbryder: Ved overbelastning frakobles pumpen på grund af det integrerede termiske motorværn. Når motoren er blevet tilstrækkeligt afkølet, er pumpen klar til brug igen. Yderligere sikkerhedshenvisninger Elektrisk sikkerhed FARE! Hjertestop! Produktet opretter et elektromagnetisk felt under driften. Dette felt kan under bestemte betingelser have indflydelse på funktionen af aktive eller passive medicinske implantater. For at udelukke livsfarlige situationer, der kan medføre alvorlige kvæstelser med døden til følge, bør personer med et medicinsk implantat sætte sig i forbindelse med en læge eller implantatets producent, inden dette produkt anvendes. Ledning Ved brug af forlængerledninger skal disse mindst svare til det laveste tilladte tværsnit i følgende tabel: Spænding Kabellængde Tværsnit 230 – 240 V / 50 Hz Op til 20 m 1,5 mm

FARE! Elektrisk stød! Fare for personskader pga. elektrisk strøm. v Afbryd produktet fra nettet, før du stopper anvendelsen, vedligeholder eller udbedrer fejl. Pumpen skal opstilles, så den står stabilt og er beskyttet mod oversvømmelse og mod at falde ned. Opstil pumpen i sikker afstand (min. 2 m) til transportmediet. Der kan anvendes en godkendt personsikkerhedsafbryder som ekstra sikkerhed. v Er du i tvivl, så spørg din elektriker til råds. Hvis netledningen til dette produkt går i stykker, skal den udskiftes af producen- ten, kundeservice eller en anden kvalificeret person, for at undgå farer. Beskyt strømstikket og strømkablet imod varme, olie og skarpe kanter. Anvend aldrig ledningen eller stikket til at bære pumpen, og hiv aldrig i ledningen for at få stikket ud af kontakten. Beskyt pumpen mod regn og fugt. Kontroller regelmæssigt tilslutningsledningen. Inden pumpen tages i brug skal der altid foretages en visuel kontrol (især med hensyn til strømkabel og strømstik). En beskadiget pumpe må ikke benyttes. En beskadiget pumpe skal altid kontrol- leres af GARDENA service. Hvis vores pumper anvendes med en generator, skal generatorproducentens advarselshenvisninger overholdes. Personlig sikkerhed FARE! Fare for kvælning! Små dele kan nemt sluges. Der er risiko for, at små børn kan blive kvalt ipolyposen. Hold små børn på afstand under monteringen. FARE! Fare for kvæstelser på grund af varmt vand! Ved længere drift (> 5 min.) mod den lukkede trykside kan vandet i pum- pen opvarme sig, således at forbrændinger på grund af varmt vand er mulige. v Pumpen må ikke køre i mere end 5 min. efter at der er lukket for tryklinien. Ved manglende vandtilførsel på sugesiden kan vandet i pumpen opvarme sig, således at der er risiko for tilskadekomst på grund af varmt vand, hvis det strømmer ud. v Afbryd pumpens forbindelse til elnettet via husets sikring, lad vandet køle af og sørg for, at vandtilførslen på indsugningssiden er sikret inden fornyet idriftsættelse. VIGTIGT! Læs brugsanvisningen omhyggeligt, og opbevar den i nærheden til senere brug. Symboler på produktet: Læs brugsvejledningen.

Ved tilslutning af pumpen til vandforsynings anlægget skal de landespecifikke hygiejneforskrifter overholdes for at tilbagesugning af ikke drikkeligt vand. v Spørg en VVS-installatør. For at undgå at pumpen løber tør, skal det sikres at enden på sugeslangen altid er neddykket i væsken. v Pumpen fyldes til overløbet med cirka 2 til 3 l af væsken, der skal pumpes. Sand og andet slibende materiale medfører hurtigere slitage og reducering af pumpens ydeevne. v Brug et forfilter til pumpning af urent vand. Pumpning af forurenet vand, f. eks. sten, grannåle osv., kan medføre beskadi- gelse af pumpen. v Pump intet forurenet vand.

FARE! Legemsbeskadigelse! Risiko for tilskadekomst, såfremt produktet starter utilsigtet. v Afbryd produktet fra strømforsyningen, før du monterer produktet. Opstilling af pumpen: Opstillingsstedet skal være fast og tørt, således at pumpen har et sikkert hold. v Opstil pumpe i sikker afstand (min. 2 m) til vandet. Pumpen skal opstilles på et sted med lav luftfugtighed og tilstrækkelig ventilation i ventilationshullernes område. Afstanden til væggene mindst være på 5 cm. Der må ikke suges snavs (f. eks. sand eller jord) gennem ventilationshullerne. Kunststof-fittingen på suge- og tryksiden må kun strammes manuelt. Tilslut slangen på sugesiden [ fig. A1 ]: Anvend ikke vandslangestiksystemdele på sugesiden. v Anvend en vakuumfast sugeslange, f. eks. GARDENA sugesæt varenr. 1411 eller GARDENA sugeslange til brøndrør varenr. 1729 på sugesiden. For at forkorte genindsugningstiden anbefaler vi at bruge en sugeslange med tilbageløbsstop, som forhindrer en automatisk tømning af suge- slangen efter frakoblingen af pumpen.

og skru den fast, så den er lufttæt.

3. Ved sugehøjder over 4 m: Fastgør sugeslangen

ekstra (bind den f. eks. fast til en træpost). På denne måde aflastes pumpen for sugeslangens vægt. Tilslut slangen på tryksiden [ fig. A2 ]: Pumpe-tilslutningen

er udstyret med et 33,3 mm indvendigt (G 1") gevind. Til GARDENA-stiksystemet kræves der f. eks. en GARDENA pumpefitting art. 1745 (følger med ved leveringen). Ved hjælp af GARDENA koblingssættet kan 19 mm (3/4")- / 16 mm (5/8")- og 13 mm (1/2")-slanger tilsluttes. Slangediameter Pumpetilslutning 13 mm (1/2") GARDENA Pumpetilslutningssæt Varenr. 1750 16 mm (5/8") GARDENA Hanestykke GARDENA Slangestykke Varenr. 18202 Varenr. 18216 19 mm (3/4") GARDENA Pumpetilslutningssæt Varenr. 1752 Pumpens pumpeydelse kan optimeres ved at tilslutte 19 mm (3/4")- slanger i forbindelse med f. eks. – GARDENA pumpe-tilslutningssæt varenr. 1752, eller 25 mm (1")-slanger med – GARDENA lynkoblings-gevindstyk med udvendigt gevind varenr. 7115 / Lynkoblings-slangestykke varenr. 7103.

1. Kun for varenr. 9014: Anvend tætningsbånd

på pumpefittingens udvendige genvind.

FARE! Legemsbeskadigelse! Risiko for tilskadekomst, såfremt produktet starter utilsigtet. v Afbryd produktet fra strømforsyningen, før du tilslutter, indstiller eller transporterer produktet. Pump vand [ fig. O1 / O2 ]: BEMÆRK! Pumpen indtørrer.! v Påfyld pumpen til overløb (ca. 2 til 5 l) med vand før hver ibrugtagning.

2. Fyld vand op til overløbet (ca. 2 til 5 l) via påfyldningsstudsen

(brug ikke en tang).

, så luften kan slippe ud under udsugningen.

6. Forbind pumpen med strømforsyningen.

, og vent indtil pumpen har suget. v Hvis pumpen ikke pumper vand efter ca. 5 minutter, skal du slukke pumpen (tryk på Til- / Fra-kontakten

(se 6. FEJLAFHJÆLPNING). Den angivne maksimale selvansansugningshøjde på 7 m nås kun, når pumpen er fyldt op til overløbet over påfyldningsstudsen

her og under selvansugningen holdes så langt oppe, at der ikke kan løbe vand ud af pumpen via trykslangen

Rustdannelse: Pumpen varenr. 9014 er udstyret med et støbejernshus. Efter vandkontakt kan der derfor dannes rust (det skader ikke pumpen oger ikke et garantielement). Derfor kan der i starten sive rustholdigt vand ud efter tilkoblingen.

FARE! Legemsbeskadigelse! Risiko for tilskadekomst, såfremt produktet starter utilsigtet. v Afbryd produktet fra strømforsyningen, før du vedligeholder produktet. Skyl pumpen igennem: Efter at der er pumpet klorholdigt vand op, skal pumpen skylles igennem.

1. Pump lunkent vand (maks. 35 °C), tilsæt evt. et mildt rengøringsmiddel

(f. eks. skyllemiddel), indtil det pumpede vand er klart.

2. Bortskaf resterne efter retningslinjerne i loven om bortskaffelse af affald.

Afbrydelse af brugen [ fig. S1 ]: Pumpen er ikke frostsikker! Produktet skal opbevares utilgængeligt for børn.

1. Afbryd pumpen fra strømforsyningen.

2. Luk evt. alle spærreanordninger på sugesiden.

3. Åbn alle udtagningssteder.

Trykket fjernes på tryksiden.

Bortskaffelse: (iht. Dir. 2012/19/EU) Produktet må ikke bortskaffes via normalt husholdningsaffald. Det skal bortskaffes iht. de gældende lokale miljøforskrifter. VIGTIGT! v Bring produktet hen til en miljøstation i nærheden.

FARE! Legemsbeskadigelse! Risiko for tilskadekomst, såfremt produktet starter utilsigtet. v Afbryd produktet fra strømforsyningen, før du udbedrer fejl iproduktet. Løsning af løbehjul [ fig. T1 ]: Et løbehjul, der sidder fast på grund af tilsmudsning, kan løsnes. v Drej hjulakslen

med en skruetrækker. Herigennem løsnes løbehjulet, der sidder fast. Problem Mulig årsag AfhjælpningPumpen kører, men den suger ikkeLækkende eller beskadiget sugeslange.v Kontrollér sugeledningen for skader, og tætn den, så den bliver lufttæt.Pumpen fyldes ikke med vand.v Fyld pumpen (se 3. BETJENING).Væsken forsvinder via slangen, forbundet til leveringssiden, under sugningen.v 1. Fyld pumpen en gang til (se 3. BETJENING). 2. Hold trykslangen ca. 1 m lodret over pumpen og opad ved genoptagelse af brugen, indtil pumpen har suget.Forbindelse der ikke danner vacuum opnås bedst ved at anvende GARDENA Sugeslange (se 8. TILBEHØR).Utæthed ved fingerskrue. v Kontrollér tætningen (udskift den, om nødvendigt), og stram forskruningen fast (brug ikke en tang).Luften kan ikke komme ud, da leveringssiden er lukket eller der stadig er vand i tryk-slangen.v Åbn eksisterende lukkeven-tiler (f.eks. sprøjte) i trykled-ningen, eller tøm trykslangen.Ventetiden blev ikke overholdt. v Tænd pumpen, og vent op til 5 minutter.Sugefilter eller tilbageløbs-sikringi sugeslangen er tilstoppet.v Rens filteret eller tilbage-løbsstoppet.For høj sugehøjde. v Reducér sugehøjden.Ved andre besværligheder under sugningen, anvend GARDENA sugeslange med tilbageløbssikring (se 8. TILBEHØR) og påfyld væsken der skal pumpes via påfyldningshætten før pumpen startes.Pumpen starter ikke eller den standser pludseligt i driftDen termiske overbelastnings-beskyttelse har frakoblet pum-pen på grund af overophedning.v Overhold den maksimale medie temperatur (35 °C).Pumpe uden strøm. v Kontrollér sikringerne og de elektriske stikforbindelser.RCD-kontakten er udløst (fejlstrøm).v Afbryd pumpen fra strøm-forsyningen, og kontakt GARDENA Service. Pumpe er ikke tændt. v Tryk på Til- / Fra-kontakten, ogsæt den på til.Pumpen kører, men pumpeydelsen falder pludseligtSugeslangeenden er ikke i vandet.v Dyp sugeslangeenden dybere ned i vandet.Sugefilter eller tilbageløbs-sikring tilstoppet.v Rens sugefilteret eller tilbage-løbsstoppet.Utæthed på sugesiden. v Fjern utætheden.Løbehjul blokeret. v Løsn hjulet.Støjudvikling i hydraulik - områdetVed kraftigt gennemløb (f. eks. åben slangeudgang, uden red-skab) kan der opstå støjende lyde i pumpens hydraulikområde. Det giver ikke nogen problemer og fører ikke til en beskadigelse af pumpen. Lyden kan fjernes gennem små ændringer af gen-nemløbet (f. eks. ved at åbne/lukke en smule for et redskab). BEMÆRK: Henvend dig til dit GARDENA Servicecenter i tilfælde af andre fejl. Reparationer må kun udføres af GARDENA Servicecentrene eller af forhandlere, som er autoriseret af GARDENA.

Trykpumpe Enhed Værdi (Varenr. 9010)Værdi (Varenr. 9014)Værdi (Varenr. 9015) Nominel styrke W 600 800 800 Netspænding V (AC) 230 230 230 Netfrekvens Hz 50 50 50 Maks. transportmængde l/h 3000 3700 3700 Maks. tryk / maks. leveringshøjdebar / 3,5 / 4,1 / 4,1 /

målt / garanteret Usikkerhed k

GARDENA Sugeslange kompletSnor sig ikke og er vakuumfast, kan fås både som metervare varenr. 1720 / 1721 (19 mm (3/4") / 25 mm (1")) uden fittings eller ifast længde varenr. 1411 / 1418 komplet med fittings.GARDENA Fittings til sugeslange For tilslutning på sugesiden. Varenr. 1723 / 1724 GARDENA Tilslutningssæt til pumpe For tilslutning på tryksiden. Varenr. 1750 / 1752 GARDENA Sugefilter med tilbageløbssikring Til sugeslange i metermål. Varenr. 1726 / 1727 /

GARDENA Forfilter Anbefales til brug ved pumpning af urent vand. Varenr. 1730 / 1731GARDENA Elektronisk manometer kontaktTænder og slukker automatisk for pumpen afhængig af det øjeblikkelige arbejdstryk. Med tørløbssikring.Varenr. 1739GARDENA Sugeslang e til udboringerDanner ikke vacuum. Tilkobling af pumpe til borehul eller rørarbejde. Længde 0,5 m. Med 33,3 mm (G 1)-kontragevind i begge ender.Varenr. 1729GARDENA Flydende udsugningTil udsugning under vandoverfladen uden forurening.Varenr. 1417GARDENA Pumpefitting Til tilslutningen af GARDENA-stiksystemet på tryksiden.Varenr. 1745

9. SERVICE / GARANTI

Service: Kontakt venligst adressen på bagsiden. Garantierklæring: I tilfælde af et garantikrav pålægges du ikke nogen gebyrer for de leverede tjenester. GARDENA Manufacturing GmbH giver 2 års garanti fra det første køb hos forhandleren for alle originale og nye GARDENA produkter, hvis produkter- ne udelukkende er brugt privat. Denne producentgaranti gælder ikke for produkter, som er købt på et andenhåndsmarked. Denne garanti omfatter alle væsentlige mangler på produktet, som skyldes materiale- eller fabrika- tionsfejl. Denne garanti opfyldes ved at levere et fuldt funktionelt erstat- ningsprodukt eller ved reparation af de defekte produkt sendes til os gra- tis. Vi forbeholder os ret til at vælge mellem disse muligheder. Denne ser- vice er underlagt følgende bestemmelser:

• Produktet blev brugt til sin tilsigtede anvendelse i henhold til anbefalin- gerne i betjeningsvejledningen. 9010-20.960.02.indd 229010-20.960.02.indd 22 13.12.21 10:1413.12.21 10:14DA

• Hverken køberen eller en tredjemand har forsøgt at åbne eller reparere produktet.

• Vedrørende driften blev der kun brugt originale GARDENA reservedele og sliddele.

• Forelæggelse af købsdokumentationen. Normal slitage på dele og komponenter (eksempelvis på knive, knivfast- gørelsesdele, turbiner, lamper, kile- og tandrem, hjul, luftfiltre, tændrør), optiske forandringer, samt slid- og forbrugsdele dækkes ikke af garantien. Denne producentgaranti er begrænset til reserveleverance og reparation efter de nævnte betingelser. Andre krav over for os som producent, for eksempel om skadeserstatning, begrundes ikke i producentgarantien. Denne producentgaranti berører naturligvis ikke de eksisterende juridiske og kontraktsmæssige krav over for forhandleren / sælgeren. Producentgarantien er omfattet af Forbundsrepublikkens Tysklands lovgivning. I tilfælde af garanti bedes du sende det defekte produkt retur sammen med en kopi af kassebonen og en beskrivelse af fejlen. Send det tilstræk- kelig frankeret til GARDENA serviceadresse. Sliddele: Hjulet er en sliddel og hermed undtaget fra garantien.

og skru dem lufttett sammen.
