MANUAL DE UTILIZADOR 30004 Jet GARDENA

3. FUNCIONAMENTO ......................................37

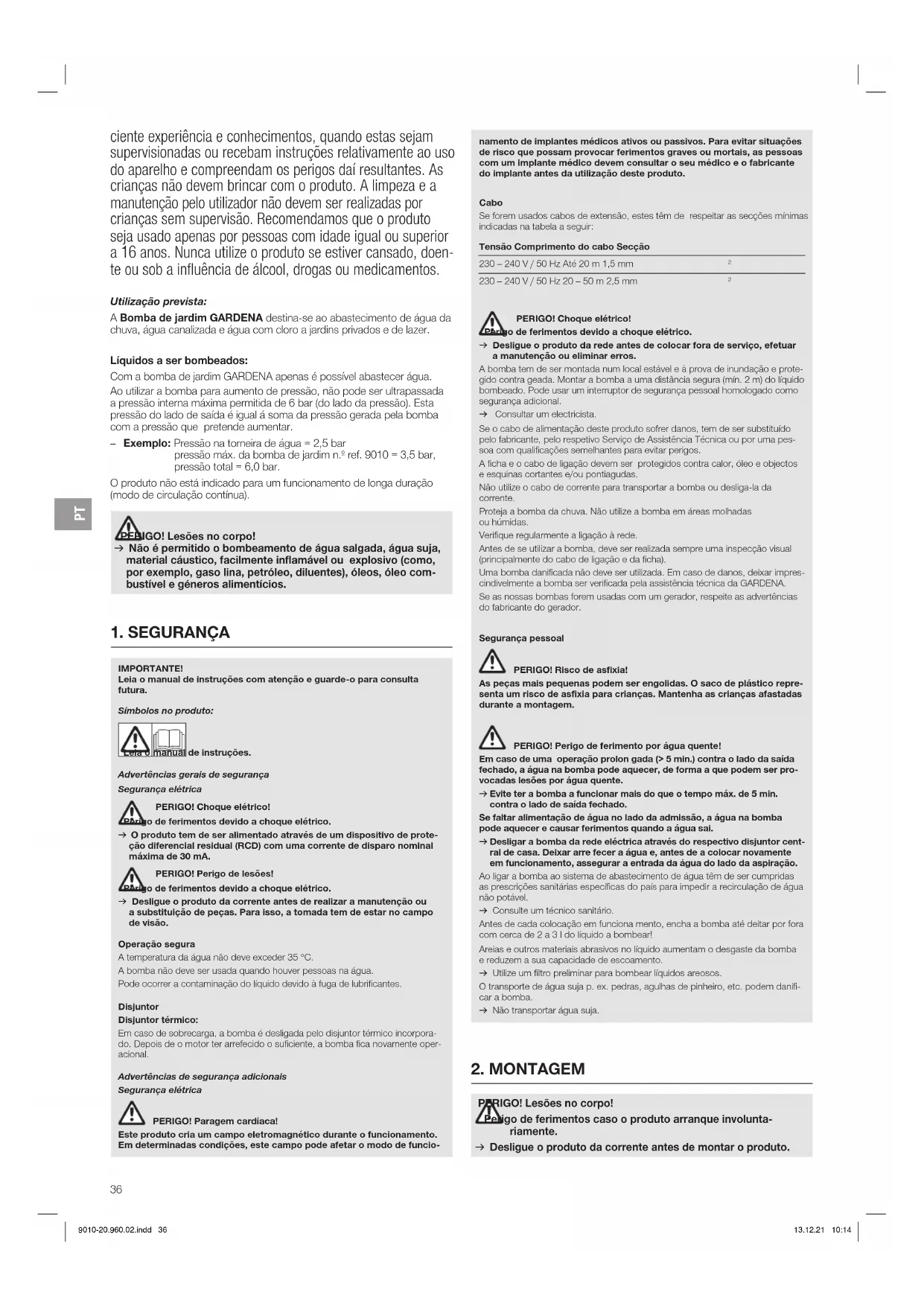

Tradução do manual de instruções original. Este produto pode ser usado por crianças com idade superior a 8 anos e por pessoas com capaci- dades físicas, sensoriais ou mentais reduzidas ou com insufi- 9010-20.960.02.indd 359010-20.960.02.indd 35 13.12.21 10:1413.12.21 10:14PT

namento de implantes médicos ativos ou passivos. Para evitar situações de risco que possam provocar ferimentos graves ou mortais, as pessoas com um implante médico devem consultar o seu médico e o fabricante do implante antes da utilização deste produto. Cabo Se forem usados cabos de extensão, estes têm de respeitar as secções mínimas indicadas na tabela a seguir: Tensão Comprimento do cabo Secção 230 – 240 V / 50 Hz Até 20 m 1,5 mm

PERIGO! Choque elétrico! Perigo de ferimentos devido a choque elétrico. v Desligue o produto da rede antes de colocar fora de serviço, efetuar amanutenção ou eliminar erros. A bomba tem de ser montada num local estável e à prova de inundação e prote- gido contra geada. Montar a bomba a uma distância segura (mín. 2 m) do líquido bombeado. Pode usar um interruptor de segurança pessoal homologado como segurança adicional. v Consultar um electricista. Se o cabo de alimentação deste produto sofrer danos, tem de ser substituído pelo fabricante, pelo respetivo Serviço de Assistência Técnica ou por uma pes- soa com qualificações semelhantes para evitar perigos. A ficha e o cabo de ligação devem ser protegidos contra calor, óleo e objectos eesquinas cortantes e/ou pontiagudas. Não utilize o cabo de corrente para transportar a bomba ou desliga-la da corrente. Proteja a bomba da chuva. Não utilize a bomba em áreas molhadas ou húmidas. Verifique regularmente a ligação à rede. Antes de se utilizar a bomba, deve ser realizada sempre uma inspecção visual (principalmente do cabo de ligação e da ficha). Uma bomba danificada não deve ser utilizada. Em caso de danos, deixar impres- cindivelmente a bomba ser verificada pela assistência técnica da GARDENA. Se as nossas bombas forem usadas com um gerador, respeite as advertências do fabricante do gerador. Segurança pessoal PERIGO! Risco de asfixia! As peças mais pequenas podem ser engolidas. O saco de plástico repre- senta um risco de asfixia para crianças. Mantenha as crianças afastadas durante a montagem. PERIGO! Perigo de ferimento por água quente! Em caso de uma operação prolon gada(>5min.) contra o lado da saída fechado, a água na bomba pode aquecer, de forma a que podem ser pro- vocadas lesões por água quente. v Evite ter a bomba a funcionar mais do que o tempo máx. de 5 min. contra o lado de saída fechado. Se faltar alimentação de água no lado da admissão, a água na bomba pode aquecer e causar ferimentos quando a água sai. v Desligar a bomba da rede eléctrica através do respectivo disjuntor cent- ral de casa. Deixar arre fecer a água e, antes de a colocar novamente em funcionamento, assegurar a entrada da água do lado da aspiração. Ao ligar a bomba ao sistema de abastecimento de água têm de ser cumpridas as prescrições sanitárias específicas do país para impedir a recirculação de água não potável. v Consulte um técnico sanitário. Antes de cada colocação em funciona mento, encha a bomba até deitar por fora com cerca de 2 a 3 l do líquido a bombear! Areias e outros materiais abrasivos no líquido aumentam o desgaste da bomba ereduzem a sua capacidade de escoamento. v Utilize um filtro preliminar para bombear líquidos areosos. O transporte de água suja p. ex. pedras, agulhas de pinheiro, etc. podem danifi- car a bomba. v Não transportar água suja. IMPORTANTE! Leia o manual de instruções com atenção e guarde-o para consulta futura. Símbolos no produto: Leia o manual de instruções. Advertências gerais de segurança Segurança elétrica PERIGO! Choque elétrico! Perigo de ferimentos devido a choque elétrico. v O produto tem de ser alimentado através de um dispositivo de prote- ção diferencial residual (RCD) com uma corrente de disparo nominal máxima de 30 mA. PERIGO! Perigo de lesões! Perigo de ferimentos devido a choque elétrico. v Desligue o produto da corrente antes de realizar a manutenção ou asubstituição de peças. Para isso, a tomada tem de estar no campo de visão. Operação segura A temperatura da água não deve exceder 35 °C. A bomba não deve ser usada quando houver pessoas na água. Pode ocorrer a contaminação do líquido devido à fuga de lubrificantes. Disjuntor Disjuntor térmico: Em caso de sobrecarga, a bomba é desligada pelo disjuntor térmico incorpora- do. Depois de o motor ter arrefecido o suficiente, a bomba fica novamente oper- acional. Advertências de segurança adicionais Segurança elétrica PERIGO! Paragem cardíaca! Este produto cria um campo eletromagnético durante o funcionamento. Em determinadas condições, este campo pode afetar o modo de funcio-

ciente experiência e conhecimentos, quando estas sejam supervisionadas ou recebam instruções relativamente ao uso do aparelho e compreendam os perigos daí resultantes. As crianças não devem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão. Recomendamos que o produto seja usado apenas por pessoas com idade igual ou superior a 16anos. Nunca utilize o produto se estiver cansado, doen- te ou sob a influência de álcool, drogas ou medicamentos. Utilização prevista: A Bomba de jardim GARDENA destina-se ao abastecimento de água da chuva, água canalizada e água com cloro a jardins privados e de lazer. Líquidos a ser bombeados: Com a bomba de jardim GARDENA apenas é possível abastecer água. Ao utilizar a bomba para aumento de pressão, não pode ser ultrapassada a pressão interna máxima permitida de 6 bar (do lado da pressão). Esta pressão do lado de saída é igual á soma da pressão gerada pela bomba com a pressão que pretende aumentar. – Exemplo: Pressão na torneira de água = 2,5 bar pressão máx. da bomba de jardim n.º ref. 9010 = 3,5 bar, pressão total = 6,0 bar. O produto não está indicado para um funcionamento de longa duração (modo de circulação contínua). PERIGO! Lesões no corpo! v Não é permitido o bombeamento de água salgada, água suja, material cáustico, facilmente inflamável ou explosivo (como, por exemplo, gaso lina, petróleo, diluentes), óleos, óleo com- bustível e géneros alimentícios.

PERIGO! Lesões no corpo! Perigo de ferimentos caso o produto arranque involunta- riamente. v Desligue o produto da corrente antes de montar o produto. 9010-20.960.02.indd 369010-20.960.02.indd 36 13.12.21 10:1413.12.21 10:14PT

Instalação da bomba: O local de instalação deve ser estável e seco, possibili tando uma localiza- ção segura. v Montar a bomba a uma distância segura (mín. 2 m) da água. A bomba tem de ser instalada num local com pouca humidade do ar e arejamento suficiente na área das ranhuras de ventilação. A distância relativamente às paredes tem de ser de pelo menos 5 cm. Através das ranhuras de ventilação não pode ser aspirada qualquer sujidade (p. ex. areia ou terra). As peças de conexão em plástico no lado de sucção e no lado de pressão só podem ser apertadas manualmente. Ligar a mangueira no lado de sucção [ fig. A1 ]: No lado de sucção não utilize sistemas de conexão para mangueiras de água. v Utilize uma mangueira resistente ao vácuo no lado de sucção, por ex. unidade de sucção GARDENA n.º ref. 1411 ou mangueira de sucção para poços de propulsão GARDENA n.º ref. 1729. A fim de encurtar o tempo de retoma da aspiração, recomendamos a utili- zação de uma mangueira de sucção com válvula de refluxo que impeça um esvaziamento espontâneo da mangueira de sucção após a descone- xão da bomba.

1. Enrosque a unidade de conexão da bomba

na ligação do lado de sucção

2. Ligue a mangueira de sucção resistente a vácuo

3. Em caso de alturas de sucção superiores a 4 m: fixe adicionalmente

amangueira de sucção

(por ex. ate-a a um pau). A bomba fica aliviada do peso da mangueira de sucção. Ligar a mangueira do lado de pressão [ fig. A2 ]: A ligação da bomba

está equipada com uma rosca interna de 33,3 mm (G 1"). Para o sistema de encaixe GARDENA é necessário, por ex., uma unidade de conexão da bomba GARDENA n.º ref. 1745 (incluída no material forne- cido). Através dos sistemas de manguerias GARDENA podem ser conectadas mangueiras 19 mm (3/4") / 16 mm (5/8") e 13 mm (1/2"). Diâmetro da mangueira Conexão da bomba 13 mm (1/2") Sistema de conexão de bombas GARDENA n.º ref. 1750 16 mm (5/8") Unidade de torneira GARDENA Unidade de mangueira GARDENA n.º ref. 18202 n.º ref. 18216 19 mm (3/4") Sistema de conexão de bombas GARDENA n.º ref. 1752 Um aproveitamento otimizado do bombeamento da bomba é conseguido pela ligação de mangueiras de 19 mm (3/4") juntamente com por ex. – conjunto de ligação de bombas GARDENA n.º ref. 1752, ou mangueiras de 25 mm (1") com – peça roscada de acoplamento rápido GARDENA com rosca exterior n.º ref. 7115 / ligação para mangueira de acoplamento rápido n.º ref. 7103.

1. Apenas para o n.º ref. 9014: utilize a fita de vedação

na rosca exterior da unidade de conexão da bomba.

2. Enrosque a unidade de conexão da bomba

na ligação do lado de pressão

3. Unir a mangueira de pressão

com a unidade de conexão da bomba

No caso de ligação paralela de mais do que uma mangueira / acessórios de rega, recomendamos a utilização de – distribuidor de água de 2 ou 4 saídas GARDENA n.º ref. 8193 / 8194, válvula de 2 vias GARDENA n.º ref. 940 que podem ser enroscados diretamente na unidade de conexão da bomba

PERIGO! Lesões no corpo! Perigo de ferimentos caso o produto arranque involunta- riamente. v Desligue o produto da corrente antes de conectar, ajustar ou transportar o produto. Bombear água [ fig. O1 / O2 ]: ATENÇÃO! Funcionamento a seco da bomba! v Encha a bomba antes de cada colocação em funcionamento até transbordar (aprox. 2 a 5 l) com água.

2. Encha água pelo bocal de enchimento

até transbordar (aprox. 2 até 5 l).

4. Abra as válvulas de bloqueio eventualmente existentes na tubagem de

pressão (acessórios de rega, de corte, etc.).

5. Esvazie o resto da água na mangueira de pressão

para poder retirar o ar durante o processo de sucção.

6. Ligue a bomba à corrente.

7. Segure a mangueira de pressão

min. 1 m na vertical por cima da bomba, prima o interruptor para ligar / desligar

e aguarde até a bomba ter sugado. v Se a bomba não bombear água após aprox. 5 minutos, desligue a bomba (premir interruptor para ligar / desligar

6. RESOLUÇÃO DE AVARIAS).

A altura máxima de auto-sucção indicada de 7 m só é alcançada se a bomba tiver sido enchida através do bocal de enchimento

até transbor- dar, e se a mangueira de pressão

, durante o processo de auto-sucção, for segurada numa altura que impeça a passagem de água da bomba para a mangueira de pressão

Formação de ferrugem: a bomba n.º ref. 9014 dispõe de uma caixa em ferro fundido. Após contacto com água ocorre uma formação de ferrugem (que não danifica a bomba e não é coberta pela garantia). Por isso, pode sair inicialmente após a ligação água com ferrugem.

PERIGO! Lesões no corpo! Perigo de ferimentos caso o produto arranque involunta- riamente. v Desligue o produto da corrente antes de efetuar a manutenção ao produto. Lavar a bomba: Após bombear água com cloro, a bomba tem de ser lavada.

1. Bombeie água morna (máx. 35 °C), adicionando eventualmente um

produto de limpeza suave (por ex. detergente), até a água bombeada sair limpa.

2. Elimine os resíduos em conformidade com as diretrizes da legislação

relativa à eliminação de resíduos.

Colocação fora de serviço [ fig. S1 ]: A bomba não tem proteção contra gelo! O produto tem de ser guardado num local não acessível a crianças.

1. Desligue a bomba da corrente.

2. Feche event. todos os órgãos de bloqueio no lado de sucção.

3. Abra todos os pontos de extração.

O lado de pressão fica despressurizado.

4. Abra a união roscada

e o parafuso de drenagem de água

A bomba é esvaziada.

5. Guarde a bomba num local seco, fechado e protegido do gelo.

Eliminação: (conforme a Diretiva 2012/19/UE) O produto não pode ser colocado no lixo doméstico normal. Tem de ser eliminado de acordo com as regras ambientais locais em vigor. 9010-20.960.02.indd 379010-20.960.02.indd 37 13.12.21 10:1413.12.21 10:14PT

IMPORTANTE! v Elimine o produto no centro de recolha e reciclagem da sua área de residência.

6. RESOLUÇÃO DE AVARIAS

PERIGO! Lesões no corpo! Perigo de ferimentos caso o produto arranque involunta- riamente. v Desligue o produto da corrente antes de eliminar erros do produto. Soltar a roda impulsora [ fig. T1 ]: Uma roda livre emperrada devido a impurezas pode ser deseperrada. v Gire o eixo da roda impulsora

com uma chave de parafusos. Desta forma, a roda livre emperrada ficará livre. Problema Causa possível ResoluçãoA bomba funciona mas, a sucção não se efectuaMangueira de sucção com defeito ou rota.v Verifique a linha de sucção quanto a danos e vede de forma hermética.A bomba não foi enchida com água.v Encha a bomba (consulte 3. FUNCIONAMENTO).O liquido escapa através do tubo com que está conectado ao lado de saída durante a acção de sucção.v 1. Encha a bomba novamente (consulte 3. FUNCIONA-MENTO). 2. Na colocação em funciona-mento da bomba, segure a mangueira de pressão aprox. 1 m na vertical por cima da bomba até a bomba sugar.Uma ligação absolutamente resistente ao vácuo é possível utilizando uma mangueira de sucção GARDENA (consulte 8. ACESSÓRIOS).Parafuso de aperto na tampa de enchimento a deixar escapar líquido.v Verifique a vedação (substi-tuir event.) e aperte a união roscada com firmeza (sem usar alicate).O ar não pode escapar, porque lado de saída está fechado ou existe restos de líquido na man-gueira de pressão.v Na tubagem de pressão abra as válvulas de bloqueio exis-tentes (por ex. pulverizador) ou esvazie a mangueira de pressão.O tempo de espera não foi cumprido.v Ligue a bomba e aguarde até 5 minutos.Filtro de sucção e o stop anti-retorno estão obstruidos.v Limpe o filtro ou a paragem de refluxo.Altura de sucção demasiado elevada.v Diminua a altura de sucção.Em caso de quaisquer outras dificuldades acerca da acção de sucção, utilize uma mangueira de sucção GARDENA com stop anti-retorno (consulte 8. ACESSÓRIOS) e encha a bomba de líqui-do através da tampa de enchimento antes de colocar em funcio-namento.A bomba não entra em funcionamento ou pára repentinamente durante o funcionamentoO disjuntor térmico desligou abomba devido a aquecimento excessivo.v Respeite a temperatura máxima do meio (35 °C).Bomba sem corrente. v Verifique os fusíveis e conectores elétricos.O dispositivo de proteção diferencial residual disparou (corrente de defeito).v Desligue a bomba da alimen-tação de corrente e contacte a assistência GARDENA.A bomba não está ligada. v Coloque o interruptor para ligar / desligar em Lig.A bomba funciona, porém a capacidade de débito cai repentinamenteA ponta da mangueira de sucção não está na água.v Mergulhe a ponta da man-gueira de sucção nem fundo na água.Filtro de aspiração ou dispo-sitivo anti-refluxo entupido.v Limpe o filtro de sucção ou aparagem de refluxo.Fugas no lado da saída. v Elimine a fuga.Rotor bloqueado. v Solte a roda impulsora.Ruído na área do sistema hidráulicoCom débitos elevados (por ex., saída da mangueira aberta, sem aparelho de ligação) pode verificar-se, na zona do sistema hidráulico da bomba, a formação de ruídos. Estes ruídos são inofensivos e não provocam danos na bomba. O ruído pode ser eliminado através de uma ligeira alteração do débito (por ex., abrindo ou fechando um pouco o aparelho de ligação). NOTA: se existirem outras avarias, contacte o seu centro de assistência GARDENA. As reparações apenas podem ser realizadas por centros de assistên-cia GARDENA e por revendedores especializados, autorizados pela GARDENA.

Bomba de jardim Unidade Valor (n.º ref. 9010)Valor (n.º ref. 9014)Valor (n.º ref. 9015) Potência nominal W 600 800 800 Tensão de rede V (AC) 230 230 230 Frequência de rede Hz 50 50 50 Capacidade máx. de débitol/h 3000 3700 3700Pressão máx. / Débito máx.bar / 3,5 / 4,1 / 4,1 /

Máx. altura de sucção m 7 7 7 Pressão interna permitida (lado de pressão)bar 6 6 6 Cabo da corrente eléctrica m 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Peso kg 5,3 8,2 6,1 Nível de potência acústica

75 / 78 2,52 Temperatura máxima do líquido a bombear°C 35 35 35Método de medição em conformidade com: RL 2000/14/EU ISO 4871

Mangueira de sucção GARDENAResistentes a dobragem e ao vácuo, opcionalmente disponível ao metro n.º ref. 1720 / 1721 (19 mm (3/4") / 25 mm (1")) sem conectores ou com comprimento fixo n.º ref. 1411 / 1418 completo com conectores.Ligações para mangueiras de sucção GARDENAPara ligação do lado da sucção. n.º ref. 1723 / 1724Conjunto de ligações para bombas GARDENAPara ligação do lado da pressão. n.º ref. 1750 / 1752Filtro de sucção com stop anti-retorno GARDENAPara equipar mangueiras de sucção vendidas a metro.n.º ref. 1726 / 1727 / 1728Filtro preliminar GARDENA Especialmente recomendado para bombear líquidos areosos.n.º ref. 1730 / 1731Interruptor de pressão electrónico GARDENALiga e desliga bomba automaticamente, depen-dendo da corrente pressaõ de funcionamento. n.º ref. 1739Mangueira de aspiração para poços de propulsão GARDENAPara ligar a bomba a um poço de pro pulsão ou a uma canalização (tubo rápido) mantendo uma passagem de ar. Comprimento 0,5 m. Com rosca fêmea de 33,3 mm (G 1) em ambos os lados.n.º ref. 1729Sucção flutuante GARDENA Para uma sucção sem sujidade abaixo da superfície da água.n.º ref. 1417Unidade de conexão da bomba GARDENAPara a ligação do sistema de encaixe GARDENA no lado de pressão.n.º ref. 1745

9. ASSISTÊNCIA / GARANTIA

Assistência: Entre em contacto através do endereço presente no verso. Declaração de garantia: No caso de uma reclamação ao abrigo da garantia, não será cobrada qualquer taxa pelos serviços cobrados. GARDENA Manufacturing GmbH concede a todos os produtos novos originais GARDENA 2 anos de garantia a partir da primeira compra no revendedor, se os produtos se destinarem exclusivamente ao uso privado. Esta garantia do fabricante não se aplica a produtos adquiridos para um mercado secundário. Esta garantia cobre todas as deficiências significati- vas do produto que comprovadamente se devam a falhas de material ou de fabrico. Esta garantia é satisfeita através do fornecimento de um pro- duto de substituição totalmente funcional ou pela reparação do produto defeituoso enviado para nós gratuitamente; reservamos o direito de escolher entre essas opções. Este serviço está sujeito às seguintes disposições: 9010-20.960.02.indd 389010-20.960.02.indd 38 13.12.21 10:1413.12.21 10:14PT

• O produto foi utilizado para os fins a que se destina, de acordo com as recomendações nas instruções de funcionamento.

• Nem o proprietário nem terceiros tentaram abrir ou reparar o produto.

• Para o funcionamento foram usadas apenas peças de substituição epeças de desgaste originais da GARDENA.

• Apresentação do comprovativo de compra. O desgaste normal de peças e componentes (por exemplo em lâminas, peças de fixação de lâminas, turbinas, lâmpadas, correias trapezoidais edentadas, rodas impulsoras, filtros de ar, velas de ignição), alterações no aspeto, assim como peças de desgaste e consumíveis, estão excluí- dos da garantia. Esta garantia do fabricante limita-se ao fornecimento de peças sobressa- lentes e à reparação de acordo com as condições acima referidas. Outras reivindicações relativamente ao fabricante, como indemnização por danos, não são justificadas pela garantia do fabricante. Esta garantia do fabricante não afeta os direitos legais e contratuais de garantia prestados pelo comerciante / vendedor. A garantia do fabricante está sujeita ao direito alemão. Em caso de garantia, envie por favor o produto com defeito devidamente franqueado juntamente com o comprovativo de compra e uma descrição da avaria para o endereço da assistência GARDENA. Peças de desgaste: A roda impulsora é uma peça de desgaste e está, por isso, excluída da garantia.
