GEBRUIKSAANWIJZING 30004 Jet GARDENA

Extra veiligheidsaanwijzingen Elektrische veiligheid GEVAAR! Hartstilstand! Dit product genereert tijdens de werking een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden invloed hebben op de werkwijze van actieve of passieve medische implantaten. Om het gevaar van situaties die kunnen leiden tot ernstige of dodelijke verwondingen uit te sluiten, dienen personen met een medisch implantaat hun arts en de fabrikant van het implantaat te raadplegen alvorens dit product te gebruiken. Kabels Wanneer er verlengsnoeren worden gebruikt, moeten deze voldoen aan de minimale doorsnedes die staan vermeld in onderstaande tabel: Spanning Kabellengte Doorsnede 230 – 240 V / 50 Hz Max. 20 m 1,5 mm

GEVAAR! Elektrische schok! Risico op letsel door elektrische stroom. v Onderbreek de stroomtoevoer naar het product voordat u het buiten werking stelt, onderhoudt of storingen verhelpt. De pomp moet stabiel en beschermd tegen overstromingen geplaatst zijn en mag niet vallen. Plaats de pomp op veilige afstand (min. 2 m) van het transport- medium. Als extra veiligheid kan een toegelaten aardlekschakelaar gebruikt worden. v Neem s.v.p. contact op met uw elektro speciaalzaak. Wanneer het netsnoer van dit product beschadigd wordt, moet het door de fabrikant of diens servicedienst of door een dergelijke gekwalificeerde persoon worden vervangen om risico’s te voorkomen. Netstekker en kabel beschermen tegen hitte, olie en scherpe kanten. Draag de pomp niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Stel de pomp niet bloot aan regen. Gebruik de pomp niet in een natte of vochtige omgeving. Regelmatig de aansluitleiding controleren. Voor men de pomp gaat gebruiken moet steeds een visuele controle uitgevoerd worden (in het bijzonder van het elektrische snoer en de stekker). Een beschadigde pomp mag niet gebruikt worden. Indien de pomp beschadigd is deze direct door de GARDENA Technische dienst laten controleren. Wanneer onze pompen met een generator worden gebruikt, moeten de waar- schuwingen van de fabrikant van de generator in acht worden genomen. Persoonlijke veiligheid GEVAAR! Verstikkingsgevaar! Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen tijdens de montage uit de buurt. GEVAAR! Gevaar voor letsel door heet water! Bij langer gebruik (> 5 min) tegen de gesloten drukzijde kan het water in de pomp heet worden, hetgeen tot verwondingen door heet water kan leiden. v Pomp max. 5 minuten tegen gesloten drukzijde laten lopen. Bij het wegblijven van water aan de aan zuigzijdevan de pomp, kan het in de pomp aan wezige water zo heet worden, dat dit tot verwondingen kan leiden als het water uit de pomp komt. v Pomp via de huiszekering van het net scheiden, water laten afkoelen en alvorens weer in bedrijf te nemen de watertoevoer aan de zuigzijde checken. Bij de aansluiting van de pomp op de huis waterinstallatie moeten de voor het land geldende sanitaire voorschriften worden aangehouden om te voorkomen dat niet-drink water wordt teruggezogen. v Vraag advies by uw sanitair speciaalzaak. Om drooglopen van de pomp te voorkomen dient u erop te letten dat de aanzuigslang zich steeds in het doorvoermedium bevindt. v Vul de pomp voor iedergebruik tot aan de overloop met circa 2 tot 3 l doorvoer vloeistof! Zand en andere schurende stoffen in de doorvoervloeistof leiden tot snellere slijtage en capaciteitsvermindering van de pomp. v Gebruik bij zandhoudend water een voorzetfilter voor pompen. Het pompen van vervuild water, bijv. door stenen, dennennaalden e. d, kan leiden tot beschadiging van de pomp. v Geen vervuild water pompen. BELANGRIJK! Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog eens te kunnen nalezen. Symbolen op het product: Lees de gebruiksaanwijzing. Algemene veiligheidsaanwijzingen Elektrische veiligheid GEVAAR! Elektrische schok! Risico op letsel door elektrische stroom. v Het product moet worden gevoed via een aardlekschakelaar (RCD) met een nominale aardlekstroom van maximaal 30 mA. GEVAAR! Verwondingsgevaar! Risico op letsel door elektrische stroom. v Trek de stekker van het product uit het stopcontact voordat u onder- houdswerkzaamheden uitvoert of onderdelen vervangt. Daarbij moet het stopcontact zich binnen uw gezichtsveld bevinden. Veilige werking De watertemperatuur mag niet hoger zijn dan 35 °C. De pomp mag niet worden gebruikt wanneer zich personen in het water bevinden. Vervuiling van de vloeistof zou door het weglekken van smeermiddelen kunnen ontstaan. Veiligheidsschakelaar Thermische veiligheidsschakelaar: Bij overbelasting wordt de pomp door de ingebouwde thermische motorveilig- heidsschakelaar uitgeschakeld. Nadat de motor voldoende is afgekoeld is de pomp weer gebruiksklaar.

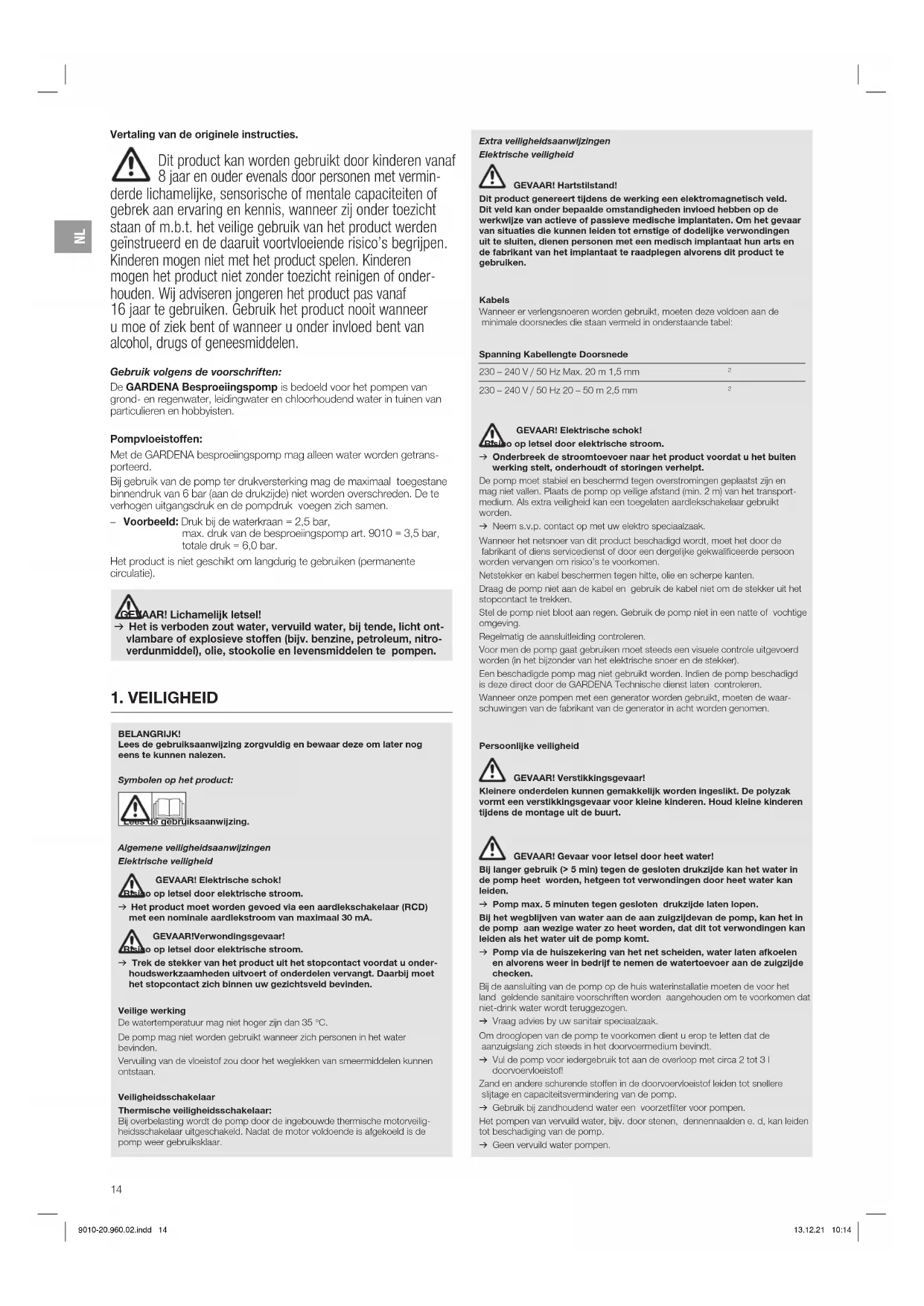

Vertaling van de originele instructies. Dit product kan worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met vermin- derde lichamelijke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, wanneer zij onder toezicht staan of m.b.t. het veilige gebruik van het product werden geïnstrueerd en de daaruit voortvloeiende risico’s begrijpen. Kinderen mogen niet met het product spelen. Kinderen mogen het product niet zonder toezicht reinigen of onder- houden. Wij adviseren jongeren het product pas vanaf 16jaar te gebruiken. Gebruik het product nooit wanneer umoe of ziek bent of wanneer u onder invloed bent van alcohol, drugs of geneesmiddelen. Gebruik volgens de voorschriften: De GARDENA Besproeiingspomp is bedoeld voor het pompen van grond- en regenwater, leidingwater en chloorhoudend water in tuinen van particulieren en hobbyisten. Pompvloeistoffen: Met de GARDENA besproeiingspomp mag alleen water worden getrans- porteerd. Bij gebruik van de pomp ter drukversterking mag de maximaal toegestane binnendruk van 6 bar (aan de drukzijde) niet worden overschreden. De te verhogen uitgangsdruk en de pompdruk voegen zich samen. – Voorbeeld: Druk bij de waterkraan = 2,5 bar, max. druk van de besproeiingspomp art. 9010 = 3,5 bar, totale druk = 6,0 bar. Het product is niet geschikt om langdurig te gebruiken (permanente circulatie). GEVAAR! Lichamelijk letsel! v Het is verboden zout water, vervuild water, bij tende, licht ont- vlambare of explosieve stoffen (bijv. benzine, petroleum, nitro- verdunmiddel), olie, stookolie en levensmiddelen te pompen. 9010-20.960.02.indd 149010-20.960.02.indd 14 13.12.21 10:1413.12.21 10:14NL

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat uhet product monteert. Pomp opstellen: De plaats van opstelling moet vast en droog zijn en de pomp moet stevig kunnen staan. v Plaats de pomp op veilige afstand (min. 2 m) van water. De pomp moet op een plaats met geringe luchtvochtigheid en voldoende ventilatie in de omgeving van de ventilatiesleuven worden opgesteld. De afstand tot de wanden moet minstens 5cm bedragen. Via de ven ti- latiesleuven mag geen vuil (bijv. zand of aarde) worden aangezogen. De kunststof aansluitstukken aan de aanzuig- en drukzijde mogen alleen met de hand worden aangedraaid. Slang aan aanzuigzijde aansluiten [ afb. A1 ]: Gebruik aan aanzuigzijde voor de waterslang geen onderdelen van een steeksysteem. v Gebruik aan de aanzuigzijde een vacuümbestendige aanzuigslang, bijv. GARDENA aanzuiggarnituur art. 1411 of GARDENA aan- zuigslang voor bronnen art. 1729. Om de aanzuigtijd te verkorten, adviseren wij het gebruik van een aan- zuigslang met terugslagklep, die het zelfstandig leeglopen van de aanzuig- slang na de uitschakeling van de pomp voorkomt.

1. Schroef het aansluitstuk voor pompen

in de aansluiting van de aanzuigzijde

met het aansluitstuk voor pompen

en schroef deze luchtdicht vast.

3. Bij aanzuighoogtes hoger dan 4 m: bevestig de aanzuigslang

extra (bijv. aan een houten paal vastbinden). De pomp wordt door het gewicht van de aanzuigslang ontlast. Slang aan drukzijde aansluiten [ afb. A2 ]: De pompaansluiting

heeft een binnendraad van 33,3 mm (G 1"). Voor het GARDENA-steeksysteem is bijv. een GARDENA aansluitstuk voor pompen art. 1745 nodig (in de leveringsomvang). Via het GARDENA-steeksysteem kunnen 19 mm (3/4"-) / 16 mm (5/8")- en 13 mm (1/2")-slangen aangesloten worden. Slangdiameter Pompaansluiting 13 mm (1/2") GARDENA Pomp- aansluitset art. 1750 16 mm (5/8") GARDENA Kraanstuk GARDENA Slangstuk art. 18202 art. 18216 19 mm (3/4") GARDENA Pomp- aansluitset art. 1752 Een optimale benuttig van het pompvermogen van de pomp is ook mogelijk door de aansluiting van slangen van 19 mm (3/4") in combinatie met bijv. – GARDENA aansluitset voor pompen art. 1752, of van 25 mm (1")-slangen met – GARDENA snelkoppeling-schroefdraadstuk met buitendraad art.7115 / GEKA-koppeling art. 7103.

1. Alleen voor art. 9014: gebruik afdichttape

op de buitendraad van het aansluitstuk voor pompen.

2. Schroef het aansluitstuk voor pompen

in de aansluiting aan de drukzijde

met het aansluitstuk voor pompen

Bij parallelle aansluiting van meer dan een slang / aansluitapparaat adviseren we – GARDENA 2- of 4-weg waterverdeler art. 8193 / 8194, GARDENA 2-weg ventiel art. 940 die direct op het aansluitstuk voor pompen

geschroefd kunnen worden.

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat uhet product aansluit, instelt of transporteert. Water pompen [ afb. O1 / O2 ]: LET OP! Drooglopen van de pomp! v Vul de pomp voor elke ingebruikname tot de overloop (ca. 2 tot 5 l) met water.

1. Draai de schroefverbinding

tot de overloop (ca. 2 tot 5 l).

3. Draai de schroefverbinding

stevig met de hand dicht (gebruik geen tang).

5. Tap het restwater in de drukslang

af zodat bij het aanzuigen de lucht kan ontsnappen.

6. Steek de stekker van de pomp in het stopcontact.

min. 1 m verticaal boven de pomp omhoog, druk op de In- / Uit-schakelaar

en wacht tot de pomp aangezogen heeft. v Als de pomp na ca. 5 minuten geen water transporteert, schakelt u de pomp uit (op In- / Uit-schakelaar

drukken) (zie 6. STORINGEN VERHELPEN). De aangegeven maximale zelfaanzuighoogte van 7 m wordt alleen bereikt als de pomp via de vulopening

tot de overloop is gevuld en de drukslang

daarbij tijdens het zelfaanzuigen zover naar boven wordt gehouden, dat er geen water van de pomp via de drukslang

kan ontsnappen. Roestvorming: de pomp art. 9014 heeft een behuizing van gietijzer. Na contact met water wordt dus roest gevormd (dat beschadigt de pomp niet en is geen reden voor garantie). Na het inschakelen kan er daarom eerst roesthoudend water uitlopen.

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat uhet product onderhoudt. Pomp doorspoelen: Na het pompen van chloorhoudend water moet de pomp worden door- gespoeld.

Pomp lauwwarm water (max. 35 °C) evtl. met toevoeging van een mild reinigingsmiddel (bijv. afwasmiddel), totdat het gepompte water helder is.

2. Voer resten af volgens de richtlijnen van de afvalverwijderingswet.

Buitenbedrijfstelling [ afb. S1 ]: De pomp is niet vorstbestendig! Het product moet voor kinderen ontoegankelijk worden bewaard.

1. Trek de stekker van de pomp uit het stopcontact.

2. Sluit evt. alle afsluiters aan de aanzuigzijde.

3. Open alle aftappunten.

De drukzijde wordt drukloos.

en de wateraftap- schroef

De pomp wordt leeggemaakt.

5. Bewaar de pomp op een droge, afgesloten en vorstvrije plaats.

Afvoeren: (conform RL2012/19/EU) Het product mag niet met het normale huishoudelijke afval worden afgevoerd. Het moet volgens de geldende lokale milieuvoorschriften worden afgevoerd. BELANGRIJK! v Voer het product via uw plaatselijke recyclingverzamelpunt af. 9010-20.960.02.indd 159010-20.960.02.indd 15 13.12.21 10:1413.12.21 10:14NL

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat ustoringen in het product verhelpt. Loopwiel losmaken [ afb. T1 ]: Een door vuil vastzittend loopwiel kan losgemaakt worden. v Draai de as van het loopwiel

met een schroevendraaier. Daardoor wordt het vastzittende loopwiel losgemaakt. Probleem Mogelijke oorzaak OplossingPomp loopt maar zuigt niet aanLekke resp. defecte aanzuig-leiding.v Controleer of de aanzuig-leiding beschadigd is en maak deze luchtdicht.Pomp werd niet gevuld met water.v Vul de pomp (zie 3. BEDIENING).Ingebrachte doorvoervloeistof ontsnapt bij het zelfaanzuigen via de op de drukzijde aange-sloten slang.v 1. Vul de pomp nogmaals (zie 3. BEDIENING). 2. Houd bij de volgende inge-bruikname van de pomp de drukslang ca. 1 m verticaal boven de pomp omhoog, tot de pomp aangezogen heeft.Een absoluut luchtdichte verbinding word verkregen met de GARDENA aanzuigslangen (zie 8. TOEBEHOREN).Schroefverbinding bij vulopening is niet dicht. v Controleer de pakking (evt. vervangen) en trek de schroefverbinding stevig aan (gebruik geen tang).Lucht kan niet ontsnappen, omdat drukzijde gesloten is, resp. restwater in drukslang staat.v Open de afsluitventielen in de drukleiding (bijv. sproeier) resp. maak de drukslang leeg.Wachttijd werd niet aangehouden.v Schakel de pomp in en wacht 5 minuten.Aanzuigfilter of terugslagklep in aanzuigslang verstopt.v Reinig de filter resp. de terugslagklep.Te hoge aanzuighoogte. v Verminder de aanzuighoogte.Bij andere aanzuigproblemen GARDENA aanzuigslang met terug-slagklep (zie 8. TOEBEHOREN) gebruiken en voor ingebruikname via vulopening met doorvoervloeistof vullen.Pomp begint niet of stopt plotseling tijdens werkingThermische veiligheids-schakelaar heeft de pomp uitgeschakeld vanwege oververhitting.v Neem de maximale media-temperatuur in acht (35 °C).Pomp zonder stroom. v Controleer de zekeringen en elektrische steekverbin-dingen.Aardlekschakelaar is geactiveerd (lekstroom).v Onderbreek de stroomtoe-voernaar de pomp en neem contact op met de GARDENA servicedienst. Pomp is niet ingeschakeld. v Zet de In- / Uit-schakelaar op IN.Pomp loopt, maar doorvoer capa citeitgaat plotseling achteruitUiteinde aanzuigslang is niet onder water.v Dompel het uiteinde van de aanzuigslang dieper in het water.Aanzuigfilter of terugloopstop verstopt.v Reinig de aanzuigfilter resp. de terugslagklep.Lek aan de aanzuigzijde. v Verhelp de lekkage.Loopwiel blokkeert. v Maak het loopwiel los.Geluidsontwikkeling in het hydrauliekgedeelteHoge doorvoer (b.v. open slanguitgang, zonder aansluitapparaat) kan leiden tot geluidsontwikkeling in het hydraulische gedeelte. Dit is geen probleem en niet schadelijk voor de pomp. Het geluid kan door een kleine aanpassing aan de doorvoer (b. v. licht openen / sluiten van een aansluitapparaat) worden verholpen. AANWIJZING: Wend u bij andere storingen tot uw GARDENA servicecenter. Reparaties mogen alleen door de GARDENA servicecenters en door speciaal-zaken worden uitgevoerd, die door GARDENA zijn goedgekeurd.

7. TECHNISCHE GEGEVENS

Besproeiingspomp Eenheid Waarde (art. 9010)Waarde (art. 9014)Waarde (art. 9015) Nominaal vermogen W 600 800 800 Netspanning V (AC) 230 230 230 Netfrequentie Hz 50 50 50 Max. doorvoercapaciteit l/h 3000 3700 3700 Max. druk / max. opvoerhoogtebar / 3,5 / 4,1 / 4,1 /

Max. zelfaanzuighoogte m 7 7 7 Toegestane binnendruk (aan drukzijde)bar 6 6 6 Aansluitkabel m 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Gewicht kg 5,3 8,2 6,1 Geluidsvermogens- niveau L

gemeten / gegarandeerd Onzekerheid k

77 / 80 2,36 75 / 78 2,52 Max. doorvoervloeistof-temperatuur°C 35 35 35Meetmethoden volgens: RL 2000/14/EU ISO 4871

GARDENA Aanzuigslangen Knik- en vacuümbestendig, naar keuze verkrijgbaar per meter art.1720 / 1721 (19 mm (3/4") / 25 mm (1")) zonder armaturen of als vaste lengte art. 1411 / 1418 compleet met armaturen.GARDENA Aanzuigslang-aansluitstukVoor aansluiting aan de aanzuigzijde.art. 1723 / 1724GARDENA Aansluitset voor pompenVoor aansluiting aan de drukzijde.art. 1750 / 1752GARDENA Aanzuigfilter met terugslagklepAls aanvulling voor aanzuigslang per meter. art. 1726 / 1727 / GARDENA Voorzetfilter voor pompenIn het bijzonder aanbevolen bij het doorvoeren van een zandhoudende doorvoervloeistof. art. 1730 / 1731GARDENA Elektronische drukschakelaarSchakelt de pomp afhankelijk van de werkdruk automatisch aan en uit. Met droogloopbeveiliging.art. 1739GARDENA Aanzuigslang voor bronnenVoor een vacuümvaste aansluiting van de pomp op geslagen bronnen of stijve buizen. Lengte 0,5 m. Met twee zijdig 33,3 mm (G 1)-binnendraad. art. 1729GARDENA Drijvend afzuigsysteemVoor aanzuigen onder het wateroppervlak zonder vervuiling.art. 1417GARDENA Pomp-aansluit- stuk Voor de aansluiting van het GARDENA steeksysteem aan drukzijde.art. 1745

9. SERVICE / GARANTIE

Service: Neem contact op met het adres op de achterzijde. Garantieverklaring: In het geval van een garantieclaim worden u geen kosten in rekening gebracht voor de geleverde diensten. GARDENA Manufacturing GmbH geeft op alle nieuwe originele GARDENA producten 2 jaar garantie vanaf de eerste aankoop bij de dealer, wanneer de producten uitsluitend privé werden gebruikt. Voor producten die op een secundaire markt zijn gekocht, geldt deze fabrieksgarantie niet. Deze garantie heeft betrekking op alle belangrijke defecten van het product, die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten. Aan deze garantie wordt voldaan door levering van een volledig functioneel vervan- gend product of door gratis reparatie van het defecte product dat naar ons is verzonden; wij behouden ons het recht voor om tussen deze opties te kiezen. Deze dienst is onderworpen aan de volgende bepalingen:

• Het product is gebruikt voor het beoogde doel conform de aanbevelin- gen in de bedienings instructies.

• Noch de koper noch een derde heeft geprobeerd het product te openen of te repareren.

• Voor het gebruik worden alleen originele reser veonderdelen en slijtdelen van GARDENA toegepast.

• Overleggen van het aankoopbewijs. 9010-20.960.02.indd 169010-20.960.02.indd 16 13.12.21 10:1413.12.21 10:14NL

Normale slijtage van onderdelen en componenten (bijvoorbeeld van mes- sen, mesbevestigingsonderdelen, turbines, lichtbronnen, V-riemen en tan- driemen, rotoren, luchtfilters, bougies), optische veranderingen evenals slijt- en verbruiksdelen zijn uitgesloten van de garantie. Deze fabrieksgarantie is beperkt tot de vervangende levering en reparatie volgens de bovengenoemde voorwaarden. Andere claims tegen ons als fabrikant, bijv. een aanspraak op schadevergoeding, worden door de fabrieksgarantie niet gerechtvaardigd. Deze fabrieksgarantie tast de bestaande wettelijke en contractuele garantieaanspraken die bestaan tegenover de dealer / verkoper vanzelfsprekend niet aan. De fabrieksgarantie valt onder het recht van de Bondsrepubliek Duitsland. In geval van garantie dient u het defecte product samen met een kopie van het aankoopbewijs en een beschrijving van de fout voldoende gefran- keerd op te sturen naar het GARDENA serviceadres. Slijtdelen: Het loopwiel is een slijtdeel en valt dus niet onder de garantie.
