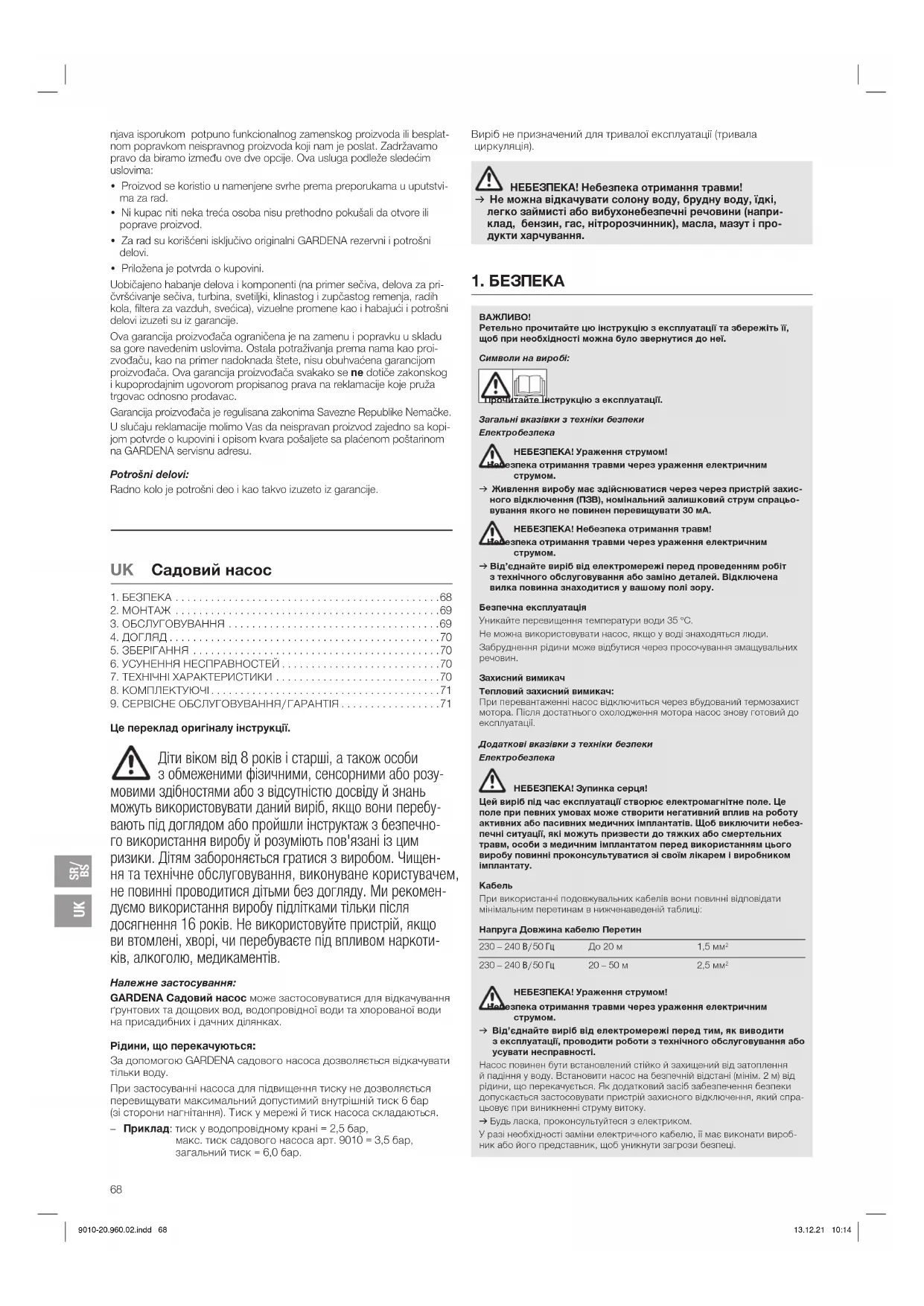

Це переклад оригіналу інструкції. Діти віком від 8 років і старші, а також особи з обмеженими фізичними, сенсорними або розу- мовими здібностями або з відсутністю досвіду й знань можуть використовувати даний виріб, якщо вони перебу- вають під доглядом або пройшли інструктаж з безпечно- го використання виробу й розуміють пов'язані із цим ризики. Дітям забороняється гратися з виробом. Чищен- ня та технічне обслуговування, виконуване користувачем, не повинні проводитися дітьми без догляду. Ми рекомен- дуємо використання виробу підлітками тільки після досягнення 16 років. Не використовуйте пристрій, якщо ви втомлені, хворі, чи перебуваєте під впливом наркоти- ків, алкоголю, медикаментів. Належне застосування: GARDENA Cадовий насос може застосовуватися для відкачування ґрунтових та дощових вод, водопровідної води та хлорованої води на присадибних і дачних ділянках. Рідини, що перекачуються: За допомогою GARDENA садового насоса дозволяється відкачувати тільки воду. При застосуванні насоса для підвищення тиску не дозволяється перевищувати максимальний допустимий внутрішній тиск 6бар (зі сторони нагнітання). Тиск у мережі й тиск насоса складаються. – Приклад: тиск у водопровідному крані = 2,5бар, макс. тиск садового насоса арт. 9010 = 3,5 бар, загальний тиск = 6,0бар.

Ретельно прочитайте цю інструкцію з експлуатації та збережіть її, щоб при необхідності можна було звернутися до неї. Символи на виробі: Прочитайте інструкцію з експлуатації. Загальні вказівки з техніки безпеки Електробезпека НЕБЕЗПЕКА! Ураження струмом! Небезпека отримання травми через ураження електричним

v Живлення виробу має здійснюватися через через пристрій захис- ного відключення (ПЗВ), номінальний залишковий струм спрацьо- вування якого не повинен перевищувати 30 мА. НЕБЕЗПЕКА! Небезпека отримання травм! Небезпека отримання травми через ураження електричним

v Від’єднайте виріб від електромережі перед проведенням робіт зтехнічного обслуговування або заміно деталей. Відключена вилка повинна знаходитися у вашому полі зору. Безпечна експлуатація Уникайте перевищення температури води 35 °C. Не можна використовувати насос, якщо у воді знаходяться люди. Забруднення рідини може відбутися через просочування змащувальних

Захисний вимикач Тепловий захисний вимикач: При перевантаженні насос відключиться через вбудований термозахист мотора. Після достатнього охолодження мотора насос знову готовий до експлуатації. Додаткові вказівки з техніки безпеки Електробезпека НЕБЕЗПЕКА! Зупинка серця! Цей виріб під час експлуатації створює електромагнітне поле. Це поле при певних умовах може створити негативний вплив на роботу активних або пасивних медичних імплантатів. Щоб виключити небез- печні ситуації, які можуть призвести до тяжких або смертельних травм, особи з медичним імплантатом перед використанням цього виробу повинні проконсультуватися зі своїм лікарем і виробником імплантату.

При використанні подовжувальних кабелів вони повинні відповідати мінімальним перетинам в нижченаведеній таблиці: Напруга Довжина кабелю Перетин 230 – 240 В / 50 Гц До 20 м 1,5 мм

НЕБЕЗПЕКА! Ураження струмом! Небезпека отримання травми через ураження електричним

v Від’єднайте виріб від електромережі перед тим, як виводити з експлуатації, проводити роботи з технічного обслуговування або усувати несправності. Насос повинен бути встановлений стійко й захищений від затоплення й падіння у воду. Встановити насос на безпечній відстані (мінім. 2м) від рідини, що перекачується. Як додатковий засіб забезпечення безпеки допускається застосовувати пристрій захисного відключення, який спра- цьовує при виникненні струму витоку. v Будь ласка, проконсультуйтеся з електриком. У разі необхідності заміни електричного кабелю, її має виконати вироб- ник або його представник, щоб уникнути загрози безпеці.

Виріб не призначений для тривалої експлуатації (тривала циркуляція). НЕБЕЗПЕКА! Небезпека отримання травми! v Не можна відкачувати солону воду, брудну воду, їдкі, легко займисті або вибухонебезпечні речовини (напри- клад, бензин, гас, нітророзчинник), масла, мазут і про- дукти харчування. 9010-20.960.02.indd 689010-20.960.02.indd 68 13.12.21 10:1413.12.21 10:14UK

Сітьову вилку та провід підключення до електромережі захищайте від спеки, попадання масел та стикання з гострими кантами. Не піднімайте насос за кабель і не висмикуйте вилку з розетки за кабель. Не залишайте насос під дощем і не використовуйте його у вологому середовищі. Регулярно перевіряйте з’єднувальний провід. Перед користуванням завжди слід здійснити візуальний контроль насоса (перш за все проводу підключення до мережі та сітьової вилки). Пошкодженим насосом користуватися не дозволяється. У випадку пошко- дження насос обов'язково перевірте в сервісному центрі GARDENA. При використанні нашого насоса з генератором необхідно дотримува- тися вказівок виробника генератора. Особиста безпека НЕБЕЗПЕКА! Небезпека задухи! Дрібні частини можуть бути легко проковтнуті. Через поліетилено- вий мішок існує небезпека задухи для маленьких дітей. Не допускай- те маленьких дітей до місця збірки. НЕБЕЗПЕКА! Небезпека отримання травми внаслідок контакту з гарячою водою! При тривалій роботі (> 5 хв.) із закритою напірною стороною, вода в насосі може нагрітисятак, що може нанести травму. v Не допускайте роботи насоса при закритій напірній стороні більше 5 хвилин. За відсутності подачі води з боку всмоктування вода в насосі може нагріватися, тому гаряча вода, що витікає на виході, може завдати

v Від’єднайте насос від електромережі, дайте воді охолонути та перед повторним пуском забезпечте подачу води з боку всмокту-

При приєднанні насоса до водогінної мережі необхідно дотримувати місцевих санітарних нормі правил, щоб не допус титизворотного усмок- тування у водопровід не питної води. v Будь ласка, проконсультуйтеся із санітарним лікарем. Для запобігання роботи в суху, будь ласка, звертайте увагу, на те, щоб кінецьусмоктувального шланга завжди перебував у рідини що. перекачу-

v Перед кожним уведенням в експлуатацію повністю заливайте насос рідиною, щоперекачується (приблизно від 2 до 3 л.)! Пісок та інші абразивні речовини в робочій рідині призводять до приско- реного зношення та зменшення продуктивності. v При відкачуванні води з вмістом піску застосовуйте фільтр попе- реднього очищення. Перекачування забрудненої води, наприклад, із брудом, хвоєю й т.д.може привести. допошкодження насоса. v Не перекачуйте насосом брудну воду.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску

v Перш ніж збирати виріб, відключіть виріб від електрожив-

Установка насоса: Місце установки насоса повинне бути твердим, сухим ізабезпечу- вати надійну установкунасоса. v Встановити насос на безпечній відстані (мінім. 2м) від води. Насос необходимо устанавливать в месте с незначительной влаж- ностью воздуха и достаточной вентиляцией в области вентиля- ционного отверстия. Расстояние до стенок должно составлять не менее 5 см. Через вентиляционное отверстие не должен всасываться мусор (например, песок или земля). Пластмасові насадки для підключення до насоса з напірної сторони і зі сторони нагнітання можна затягувати лише рукою. Приєднання шланга зі сторони всмоктування [ зобр. A1 ]: Не застосовуйте на усмоктувальній стороні гумові шланги! v Використовуйте зі сторони всмоктування вакуумщільний всмоктувальний шланг, наприклад, GARDENA шланг забірний арт. 1411 або GARDENA всмоктувальний шланг для забірної свердловини арт. 1729. Для скорочення часу повторного всмоктування, ми рекомендуємо застосовувати всмоктувальний шланг зі зворотним клапаном, що запобігає мимовільному спорожнюванню всмоктувального шланга після виключення насоса.

1. Вкрутіть насадку для підключення до насоса

в патрубок зі сторони всмоктування

2. З’єднайте вакуумщільний всмоктувальний шланг

для підключення до насоса

і загвинтіть герметично.

3. Якщо висота всмоктування перевищує 4м: закріпіть всмокту-

(наприклад, прив’яжіть до дерев’яного кілочка). Насос буде розвантажений від вагизаповненого водою шланга. Приєднання шланга з напірної сторони [ зобр. A2 ]: Патрубок насоса

має 33,3мм (G 1") внутрішню різьбу. Для GARDENA з’єднувальної системи потрібна GARDENA насадка для підключення до насоса арт. 1745 (в входить до поставки). За допомогою сполучної системи GARDENA можуть бути підклю- чені 19 мм (3/4") / 16 мм (5/8") і 13 мм (1/2")-шланги. Діаметр шланга Приєднання до насоса 13 мм (1/2") GARDENA Комплект для

арт. 1752 Оптимізоване застосування потужності насоса досягається завдя- ки підключенню (3/4")-шлангів діаметром 19мм в поєднанні з,

– GARDENA набором з’єднувальних елементів для насосів, арт. 1752, або (1")-шлангів діаметром 25мм – в поєднанні з GARDENA деталлю з зовнішньою різьбою для швидкороз’ємної муфти, арт. 7115 / коннектором для швид- кого підключення шлангів, арт. 7103.

1. Тільки для арт. 9014: використовуйте ущільнюючу стрічку

на зовнішній різьбі насадки для підключення до насоса.

2. Вкрутіть насадку для підключення до насоса

3. З’єднайте напірний шланг

з насадкою для підключення до

У разі паралельного підключення більше, ніж одного шланга / пристрою ми рекомендуємо використовувати – GARDENA 2-або 4 – канальний розподільник арт. 8193/8194, GARDENA 2-ходовий клапан арт 940, які нагвинчуються безпосередньо на насадку для підключення до

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску

v Перш ніж підключати, регулювати або транспортувати виріб, відключіть виріб від електроживлення. Перекачування води [ зобр. O1 / O2 ]: УВАГА! Робота насоса в суху! v Перед кожним введенням насоса в експлуатацію напов- нюйте його водою до переповнювання (близько 2-5л).

1. Відкрутіть рукою різьбову пробку

2. Залийте воду через наливний патрубок

до переповнювання (близько 2-5 л).

3. Закрутіть рукою різьбову пробку

(не використовувати плоскогубці).

4. Відкрийте наявні запірні вентилі у напірному трубопроводі

(підключені прибори, аквастоп, і т.п.).

5. Злийте з напірного шланга

воду, що залишилася, щоб при всмоктуванні могло виходити повітря.

6. Підключіть насос до мережі електроживлення.

7. Підніміть напірний шланг

вертикально над насосом на висоту не менше 1м, натисніть вимикач Увімк./Вимк.

і зачекайте, поки насос не засмокче рідину. 9010-20.960.02.indd 699010-20.960.02.indd 69 13.12.21 10:1413.12.21 10:14UK

v Якщо через приблизно 5хвилин насос не відкачує воду, відключіть насос (натиснувши вимикач Увімк./Вимк.

(див. 6. УСУНЕННЯ НЕСПРАВНОСТЕЙ). Задана максимальна глибина самовсмоктування в 7 м досягається лише тоді, коли насос наповнений через наливний патрубок

переповнювання, а напірний шланг

під час заповнення і під час процесу самовсмоктування повинен перебувати на такій висоті, щоб вода не могла вибігати з насоса через напірний шланг

Утворення іржі: насос арт. 9014 має чавунний корпус. Тому після контакту з водою утворюється іржа (це не шкодить насосу і не є складовою частиною гарантії). Тому після включення на початку може витікати іржава вода.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску

v Перш ніж проводити роботи з технічного обслуговування виробу, відключіть виріб від електроживлення. Промивання насоса: Після перекачування хлорованої води насос необхідно промити.

1. Прокачуйте ледве теплу воду (макс. 35 °C), можливо з додаван-

ням неагресивного засобу, що чистить (наприклад, засобу для миття посуду), доти, доки вода, що перекачується, не стане про-

2. Утилізуйте відходи згідно з директивами закону про ліквідацію

Виведення з експлуатації [ зобр. S1 ]: Насос не захищений від морозу! Виріб повинен зберігатися в недоступному для дітей місці.

1. Відключіть насос від мережі електроживлення.

2. У разі необхідності перекрийте всі запірні органи на стороні

3. Відкрийте всі вихідні отвори.

Напірна сторона не буде під тиском.

4. Відкрутіть рукою різьбову пробку

З насоса почне виливатися вода.

5. Зберігайте насос в сухому, закритому й захищеному від

морозу місці. Утилізація: (відповідно до Директиви 2012/19/ЄС) Виріб не можна утилізувати зі звичайними побутовими відходами. Він повинен бути утилізований відповідно до місцевих чинних стандартів з охорони навколишнього середовища.

v Утилізуйте виріб у або за допомогою місцевого спеціалізова ного збірного пункту з утилізації.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску виробу. v Перед усуненням неполадок, відключіть виріб від елек- троживлення. Відгвинчування крильчатки [ зобр. T1 ]: Заблоковане брудом робоче колесо може бути звільненим. v Поверніть викруткою вал крильчатки

Внаслідок цього застрягле робоче колесозвільниться. Проблема Можлива причина Спосіб усуненняНасос працює, але не всмоктуєНегерметичний або пошко-джений усмоктувальний трубопровід.v Перевірте всмоктуючу лінію на предмет пошкоджень і загерметизуйте їх.Проблема Можлива причина Спосіб усуненняНасос працює, але не всмоктуєНасос не був наповнений водою.v Наповніть насос (див. 3. ОБСЛУГОВУВАННЯ).При самоусмоктуванні рідина, що перекачується, зливається через напірній шланг.v 1. Наповніть насос ще раз (див. 3. ОБСЛУГОВУВАННЯ). 2. При повторному введенні в експлуатацію насоса, підніміть напірний шланг вертикально над насосом на висоту не менше 1м, поки насос не засмокче рідину.Абсолютно непроникне для вакууму з'єднання забезпечу-єтьсяпри застосуванніусмоктувальних шлангів GARDENA (див. 8. КОМПЛЕКТУЮЧІ).Кришка заливної горло вини закрита нещільно.v Перевірте ущільнювач (при необхідності замінити) і затягніть різьбову пробку (не використовувати плоско-губці).Повітря з насоса не виходить, тому що напірна сторона закрита й у напірному шлангу-залишилася вода.v Відкрийте наявні запірні вентилі у напірному трубопроводі (наприклад, наконечник для поливу) або випорожніть напірний шланг.Недостатній час усмоктування. v Включіть насос і зачекайте близько 5хвилин.Усмоктувальний фільтр або зворотний клапан засмічені.v Очистіть фільтр або зворот-ний клапан.Завелика висоту всмоктування.v Зменшити висоту всмокту-вання.При інших проблемах з усмоктуванням установіть усмокту-вальний шланг GARDENA зізворотним клапаном (див. 8. КОМПЛЕКТУЮЧІ) і перед вмиканням насосазалийте його рідиною, що перекачується через заливну горловину.Насос не запускається або в процесі експлуатації раптово зупиняєтьсяТепловий захисний вимикач відключив насос через пере-грів.v Звертайте увагу на макси-мальну температуру середовища (35 °C).Насос без струму. v Перевірте запобіжники йелектричні з'єднання.Спрацював пристрій захисного відключення (струм витоку).v Відключіть насос від мережі електроживлення ізверніться до сервісного центру GARDENA.Насос не ввімкнений. v Переведіть вимикач Увімк. / Вимк. в положення Увімк.Насос працює, але продуктивність роботи насоса раптово падаєКінець всмоктуючого шланга не у воді.v Занурте кінець всмоктуючого шланга глибше у воду.Всмоктувальний фільтр або блокатор зворотного потоку забився.v Очистіть всмоктувальний фільтр або зворотний кла- Всмоктується повітря на стороні усмоктування.v Усуньте негерметичність. Заблоковано робоче колесо. v Відкрутіть крильчатку. Виникнення шуму в зоні гідравлікиВеликі витрати рідини (напр., відкритий шланг, без перехід ника) можуть викликати в гідравлічному блоці насоса появу акустич-ного шуму. Це все продумано і не призводить до пошкодження насоса. Шум можна усунути шляхом незначної зміни витрат рідини (напр., злегка відкрити / закрити перехідник). ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані компанією GARDENA.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Садовий насос Одиниця вимірюванняЗначення (арт. 9010)Значення (арт. 9014)Значення (арт. 9015) Номінальна потужність Вт 600 800 800 Мережева напруга В (змін. струм) 230 230 230 Частота мережі Гц 50 50 50 Макс. продуктивність насоса л/ч 3000 3700 3700 Макс. тиск / макс. висота відкачування рідинибар / 3,5 / 4,1 / 4,1 /

(арт. 9015) Макс. висота самоусмоктування м 7 7 7 Допустимий внутрішній тиск (напірна сторона) бар 6 6 6 Сполучний кабель м 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Вага кг 5,3 8,2 6,1 Рівень звукової потужності L

виміряний / гарантований Похибка k

75 / 78 2,52 Макс. температура робочої рідини °C 35 35 35 Метод вимірювань згідно з:

Усмоктувальні шланги GARDENA Неламкі і вакуумщільні, їх можна придбати за вибором як товар, що продається на метри, арт. 1720 / 1721 (19 мм (3/4") / 25 мм (1")) без арматури для підключення або як мірну довжи- ну, арт. 1411 / 1418 в комплекті з арматурою для підключення. Фітінг для всмоктуваль- ногошланга від GARDENA Для підключення зі сторони нагнітання. арт. 1723 / 1724 Набір з'єднувальних елементів для насосів від GARDENA Для підключення зі сторони нагнітання. арт. 1750 / 1752 Усмоктувальний фільтр GARDENA зі зворотним

Для оснащення продаваних метражем усмоктувальних шлангів.

1726 / 1727 / 1728 Фільтр попереднього очистки GARDENA Зокрема, рекомендується для перекачу- ваннярідин із піском. арт. 1730 / 1731 Електронний манометрич- ний вимикач GARDENA Аавтоматически включає й виключає насос залежно від тиску. Із захистом від роботи в суху. арт. 1739 Усмоктувальний шланг до свердловини GARDENA Для стійкого під вакуумом приєд нання насоса до свердловини або до трубопро воду. Довжина 0,5 м. Із двома фітингами, деталлю з внутрішньою різьбою 33,3 mm (G1). арт. 1729 Плаваюча всмоктуюча система GARDENA Для вільного від забруднень всмоктування з-під поверхні води. арт. 1417 Насадка для підключення до насоса GARDENA Для підключення GARDENA з'єднувальної системи до напірної сторони. арт. 1745

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ /

Для зв’язку дивіться, будь ласка, адресу на звороті. Гарантійний лист: У випадку виконання гарантійних вимог із вас не стягуватиметься плата за надані послуги. GARDENA Manufacturing GmbH надає для всіх GARDENA оригіналь- них нових виробів гарантію терміном на 2 роки з моменту, коли вони були вперше придбані у дилера, якщо вироби були викори- стані виключно у приватних цілях. На вироби, придбані на вторин- ному ринку, ця гарантія виробника не поширюється. Надана гарантія поширюється на всі істотні недоліки виробу, які на підста- ві доказів пояснюються дефектами матеріалу або виробничим браком. Ця гарантія передбачає безкоштовну заміну несправного виробу на справний, або ж ремонт несправного виробу, надісла- ного нам користувачем. Ми зберігаємо за собою право вибору одного з цих варіантів. Ця послуга надається за таких умов:

• Виріб використовувався за призначенням і згідно з рекоменда- ціями, наведеними в інструкціях із експлуатації.

• Ані покупець, ані треті особи не намагалися відкрити або відремонтувати виріб.

• В процесі експлуатації були використані тільки оригінальні GARDENA запасні та швидкозношувані частини.

• Пред’явити копію чека. Гарантія не поширюється на звичайний знос деталей і компонентів (наприклад, на ріжучих пристроях, деталях кріплення ріжучих при- строїв, турбінах, джерелах світла, клиновидних і зубчастих реме- нях, крильчатці, повітряних фільтрах, свічках запалення), візуальні зміни, атакож швидкозношувані частини і витратні матеріалі. Ця гарантія виробника, відповідно вище вказаних умов, обмежу- ється постачанням зметою заміни і ремонтом. Інші претензії до нас як виробника, такі як відшкодування збитку, не обґрунтовують- ся гарантією виробника. Звичайно, ця гарантія виробника, не сто- сується існуючих, встановлених законом ідоговірних гарантійних зобов’язань дилера / продавця. Гарантія виробника підлягає правовим положенням ФРН. У гарантійному випадку надішліть, будь ласка, несправний виріб разом із копією чеку про покупку і описом несправності, сплативши вартість пересилки, на адресу GARDENA сервісного центру. Швидкозношувані деталі: Крильчатка є швидкозношуваною деталлю, і таким чином, гарантія на неї не поширюється.
