ПОСІБНИК КОРИСТУВАЧА 25000 GARDENA

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............146

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ / ГАРАНТІЯ ....148

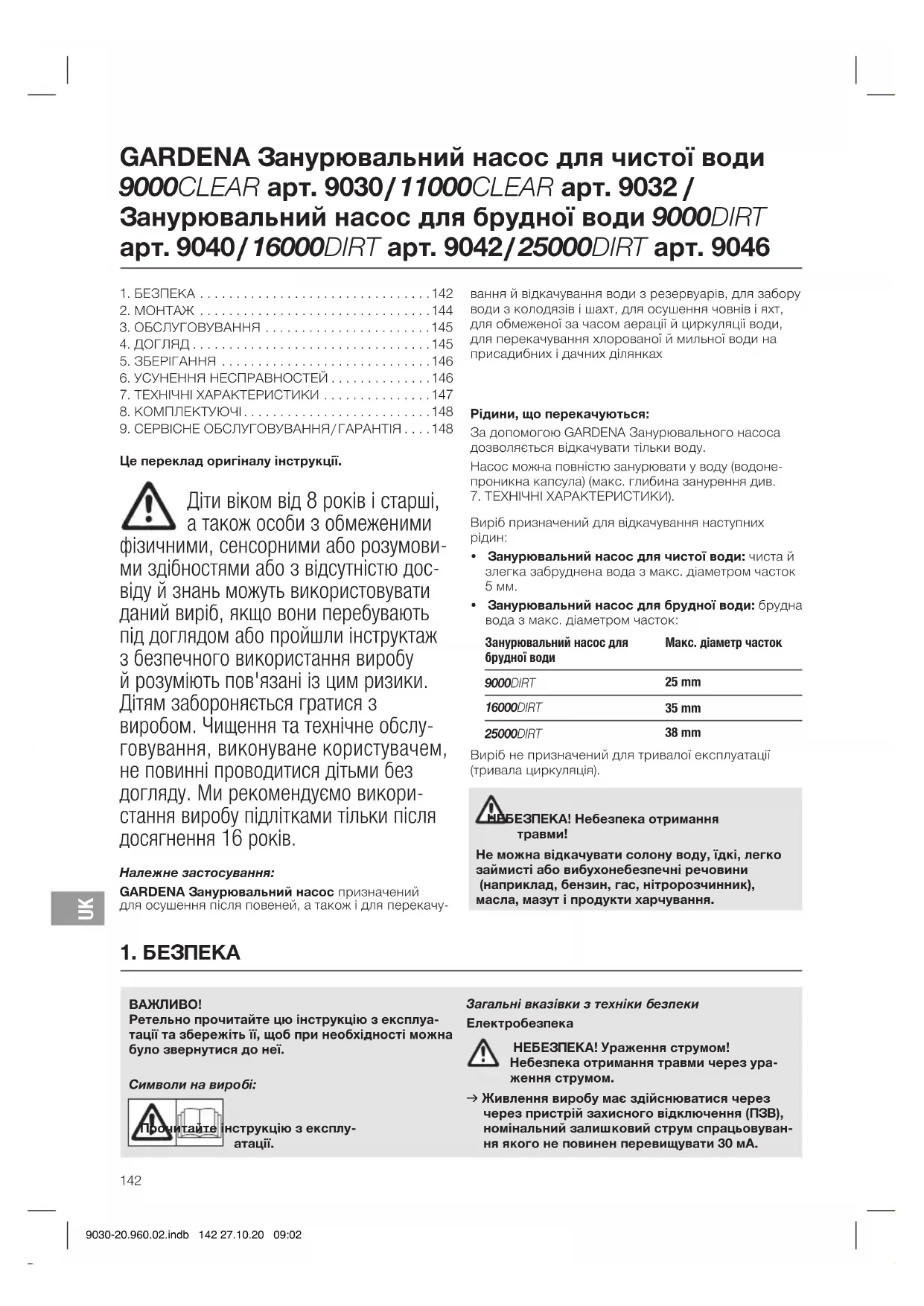

Це переклад оригіналу інструкції. Діти віком від 8 років і старші, а також особи з обмеженими фізичними, сенсорними або розумови- ми здібностями або з відсутністю дос- віду й знань можуть використовувати даний виріб, якщо вони перебувають під доглядом або пройшли інструктаж з безпечного використання виробу й розуміють пов'язані із цим ризики. Дітям забороняється гратися з виробом. Чищення та технічне обслу- говування, виконуване користувачем, не повинні проводитися дітьми без догляду. Ми рекомендуємо викори- стання виробу підлітками тільки після досягнення 16 років. Належне застосування: GARDENA Занурювальний насос призначений для осушення після повеней, a також і для перекачу- вання й відкачування води з резервуарів, для забору води з колодязів і шахт, для осушення човнів і яхт, для обмеженої за часом аерації й циркуляції води, для перекачування хлорованої й мильної води на присадибних і дачних ділянках Рідини, що перекачуються: За допомогою GARDENA Занурювального насоса дозволяється відкачувати тільки воду. Насос можна повністю занурювати у воду (водоне- проникна капсула) (макс. глибина занурення див. 7.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ). Виріб призначений для відкачування наступних

• Занурювальний насос для чистої води: чиста й злегка забруднена вода з макс. діаметром часток 5 мм.

• Занурювальний насос для брудної води: брудна вода з макс. діаметром часток: Занурювальний насос для брудної води Макс. діаметр часток 9000DIRT 25 mm 16000DIRT 35 mm 25000DIRT 38 mm Виріб не призначений для тривалої експлуатації (тривала циркуляція). НЕБЕЗПЕКА! Небезпека отримання

Не можна відкачувати солону воду, їдкі, легко займисті або вибухонебезпечні речовини (наприклад, бензин, гас, нітророзчинник), масла, мазут і продукти харчування.

Ретельно прочитайте цю інструкцію з експлуа- тації та збережіть її, щоб при необхідності можна було звернутися до неї. Символи на виробі: Прочитайте інструкцію з експлу-

Загальні вказівки з техніки безпеки Електробезпека НЕБЕЗПЕКА! Ураження струмом! Небезпека отримання травми через ура- ження струмом. v Живлення виробу має здійснюватися через через пристрій захисного відключення (ПЗВ), номінальний залишковий струм спрацьовуван- ня якого не повинен перевищувати 30 мА. GARDENA Занурювальний насос для чистої води 9000CLEAR арт. 9030 / 11000CLEAR арт. 9032 / Занурювальний насос для брудної води 9000DIRT арт. 9040 / 16000DIRT арт. 9042 / 25000DIRT арт. 9046

9030-20.960.02.indb 142 27.10.20 09:02v Зверніться в сервісний центр GARDENA, якщо спрацював пристрій захисного відключення (RCD). НЕБЕЗПЕКА! Небезпека отримання травм! Небезпека отримання травми через ура- ження електричним струмом. v Від’єднайте виріб від електромережі перед проведенням робіт зтехнічного обслугову- вання або заміно деталей. Відключена вилка повинна знаходитися у вашому полі зору. Безпечна експлуатація Уникайте перевищення температури води 35 °C. Не можна використовувати насос, якщо у воді знаходяться люди. Забруднення рідини може відбутися через просочу- вання змащувальних речовин. Біля води не повинні перебувати сторонні. Експлуатуйте насос тільки з кутовим перехідником. Кінець шлангу повинен розташовуватися нижче максимальної висоти нагнітання. Захисний вимикач Тепловий захисний вимикач: При перевантаженні насос відключиться через вбудований термозахист мотора. Після достатнього охолодження мотора насос знову готовий до екс-

Автоматичне видалення повітря: Даний насос обладнаний повітровипускним клапа- ном для видалення повітряного прошарку, який може утворюватися в насосі. Збоку на корпусі може виступати невелика кількість води, що є нормаль- ним у процесі роботи. Додаткові вказівки з техніки безпеки Електробезпека НЕБЕЗПЕКА! Зупинка серця! Цей виріб під час експлуатації створює електро- магнітне поле. Це поле при певних умовах може створити негативний вплив на роботу активних або пасивних медичних імплантатів. Щоб виклю- чити небезпечні ситуації, які можуть призвести до тяжких або смертельних травм, особи з медичним імплантатом перед використанням цього виробу повинні проконсультуватися зі своїм лікарем і виробником імплантату.

При використанні подовжувальних кабелів вони повинні відповідати мінімальним перетинам в ниж- ченаведеній таблиці: Напруга Довжина

НЕБЕЗПЕКА! Ураження струмом! Через обрізаний мережний штекерний роз’єм по мережевому кабелю до електричної зони може проникнути волога та стати причиною короткого

v Ні в якому разі не обрізати мережний штекер (наприклад, з метою прокладання через стіну). v Витягуйте штекер з розетки не за кабель, а за штекерну колодку. v У разі необхідності заміни електричного кабелю, її має виконати виробник або його представник, щоб уникнути загрози безпеці. Сітьова вилка та муфтові з'єднання повинні бути бризкозахищені. Переконайтеся, що електричні штекерні з'єднання перебувають поза зоною затоплення. Сітьову вилку та провід підключення до електроме- режі захищайте від спеки, попадання масел та сти- кання з гострими кантами. Слідкуйте за сітьовою напругою. Вказівки на паспортній табличці повинні відповідати параме- трам електромережі. При знаходженні в басейні або при торканні поверхні води необхідно обов'язково витягти штепсельну вилку насоса. Провід підключення до мережі не дозволяється застосовувати для кріплення чи транспорту вання

Для занурення або підняття, а також закріплення насоса необхідно використовувати фіксуючий трос. Регулярно перевіряйте з’єднувальний провід. Перед користуванням завжди слід здійснити візу- альний контроль насоса (перш за все проводу під- ключення до мережі та сітьової вилки). Пошкодженим насосом користуватися не дозволя- ється. У випадку пошкодження насос обов'язково перевірте в сервісному центрі GARDENA. Інструкція з монтажу: необхідно знову наживити

Перед використанням після технічного обслугову- вання необхідно перевірити, щоб усі деталі були прикручені. При використанні нашого насоса з генератором необхідно дотримува тися вказівок виробника гене-

НЕБЕЗПЕКА! Небезпека задухи! Дрібні частини можуть бути легко проковтнуті. Через поліетиленовий мішок існує небезпека задухи для маленьких дітей. Не допускайте маленьких дітей до місця збірки. Дотримуйтесь мінімального рівня води згідно з технічними характеристиками насоса. Насос не дозволя ється експлуатувати довше 10 хвилин при закритій стороні нагнітання.

Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску виробу. v Перш ніж збирати виріб, відключіть виріб від електроживлення. Можливості підключення приєднувального ніпеля [ зобр. A1 ]: Шланг можна підключити за допомогою приєдну- вального ніпеля

для різних діаметрів шлангів або GARDENA з'єднувальної системи. Великий діаметр шлангу Викрутити сполучний штуцер у з’єднанні

[ зобр. A2 ] GARDENA з'єднувальнa системa / Арт. 9046: середній діаметр

Викрутити сполучний штуцер у з’єднанні

[ зобр. A3 ] Маленький діаметр шлангу Штуцер не викручувати [ зобр. A4 ] При використанні шлангу з найбільшим діаметром насос буде працювати з максимальною продуктив-

діаметр шлангу Арт. GARDENA Хомут для шланга 25 mm (1") Арт. 7193 25 mm (1") Арт. 7193 32 mm (1 1/4") Арт. 7194 Середній діаметр

Арт. GARDENA Хомут для шланга GARDENA з'єднувальнa системa G 1" GARDENA з'єднувальнa системa G 1" 32 mm (1 1/4")

Арт. 7195 Великий діаметр

Арт. GARDENA Хомут для шланга 38 mm (1 1/2") Арт. 7195 38 mm (1 1/2") Арт. 7195 51 mm (2") Арт. 7196 При використанні 38мм (1 1/2") шлангу ми рекомен- дуємо GARDENA набір із плоским шлангом арт. 5005 з 10м шлангом і шланговими хомутом.

• Для арт. 9042 поставляється додатковий приєдну- вальний ніпель

для 1 1/4"-шлангів. Підключення шланга за допомогою приєднуваль- ного ніпеля:

1. Для шлангу великого діаметра відріжте приєдну-

2. Тільки для арт. 9046: для шлангу середнього

діаметра відріжте приєднувальний ніпель

3. Надягніть шланг на приєднувальний ніпель

4. Зафіксуйте шланг на приєднувальному ніпелі

наприклад, за допомогою GARDENA шлангового

Підключення шлангу за допомогою GARDENA з'єднувальної системи: Для 25000DIRT (арт. 9046) шланг не може бути під- ключений до GARDENA з'єднувальної системи за допомогою приєднувального ніпеля

За допомогою сполучної системи GARDENA можуть бути підключені 19 мм (3/4" )- / 15 мм (5/8")- і 13 мм (1/2")-шланги. Не рекомендується використовувати шланги діаме- тром менше ніж 25мм (1"), інакше може значно зни- зитися продуктивність насоса. Діаметр шланга Приєднання до насоса 13 mm (1/2") GARDENA Комплект для приєднання Арт. 1750 15 mm (5/8") GARDENA Комплект для приєднання Арт. 1750 19 mm (3/4") GARDENA Комплект для приєднання Арт. 1752

1. Відріжте приєднувальний ніпель

2. Підключіть шланг за допомогою відповідної

GARDENA з'єднувальної системи до приєднуваль- ного ніпеля

Небезпека отримання травми! Небезпека порізу крильчаткою. v Експлуатуйте насос тільки з кутовим перехід-

Шланг легко приєднується й від'єднується за допо- могою фіксаторів

на кутовому перехіднику

1. По годинній стрілці вкрутіть до упору кутовий

у насос (якщо шланг повинен бути прокладений горизонтально, кутовий перехід-

необхідно викрутити на пів-оберту). Пісок та інші абразивні речовини приве-дуть до швидкого зношування й зниження продуктивності

Поплавковий вимикач можна налаштовувати тільки поза водою. Під час експлуатації не можна знімати шланг. Перед усуненням неполадок, дати насосу

Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску виробу. v Перш ніж підключати, регулювати або тран- спортувати виріб, відключіть виріб від елек- троживлення. Перекачування води: Якщо насос не можна опустити за допомогою ручки, насос повинен бути опущений за допомогою троса. Закріпіть трос, протягнувши його через призначені для цього вушка й зав'язати. Мінімальна глибина занурення при введенні в експлуатацію див. 7 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ. Насос необхідно встановити таким чином, щоб впускні отвори на всмоктувальній головці не були частково або повністю заблоковані сміттям. Використовуючи насос у ставку, необхідно встанов- лювати його, наприклад, на цеглину. При рівні води близькому до мінімального рівня при введенні в експлуатацію, процес перекачування може зайняти більше часу.

2. Підключіть насос до мережі електроживлення.

УВАГА! Залежно від налаштування поплавкового вимикача насос може запрацювати відразу. Автоматичний режим роботи з поплавковим вимикачем [ зобр. O1 ]: За допомогою налаштувань поплавкового вими-

можна регулювати рівень включення. Для безпечної експлуатації поплавковий вимикач повинен вільно переміщатися навколо насоса. Регулювання рівня вмикання та вимикання [ зобр. O1 ]: Максимальний рівень вмикання та мінімальний рівень вимикання регулюються (див. 7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ) , для цього кабель поплавко- вого перемикача вдавити в фіксатор поплавко вого перемикача.

• Чим вище зафіксований кабель, тим більше рівень води при включенні та відключенні.

• Чим коротше кабель між поплавковим вимика-

і фіксатором поплавкового вимикача

тим нижче буде рівень води при включенні, й тим вище буде рівень води при відключенні.

1. Вставте кабель поплавкового вимикача

із прорізів фіксатора поплавкового вимикача

2. Перевірте, чи відключається насос автоматично.

v Для забезпечення вмикання / вимикання поп- лавкового перемикачадовжина кабелю між поплавковим перемикачем та фіксатором поплавкового перемикача повинна складати мінімум 10см. Ручний режим роботи [ зобр. O2 ]: Насос працює постійно тому, що поплавковий вимикач закорочений. Це активує реле захисту від «сухого ходу».

1. Надягніть поплавковий вимикач

кабелем униз на фіксатор поплавкового вимикача

2. Установіть насос стійко у воді.

3. Підключіть насос до мережі електроживлення.

Увага! Насос відразу запрацює. Насос працює тривалий час без захисту від сухого ходу через закорочений поплавковий вимикач. Експлуатувати тільки під доглядом, щоб виключити ушкодження внаслідок сухого ходу. Мінімальна висота залишкового рівня води (див. 7.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ) буде досягнута тільки в ручному режимі роботи, тому що при авто- матичному режимі роботи поплавковийвимикач заздалегідь відключить насос.

Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску виробу. v Перш ніж проводити роботи з технічного обслуговування виробу, відключіть виріб від електроживлення. Чищення насоса:

Небезпека отримання травми! Загроза отримання травми і ризик пошко дження

v Не очищайте виріб під струменем води (особливо під високим тиском).

2. Тільки для арт. 9042 / 9046: вкрутіть сполучний

у приєднувальний ніпель

3. Вдавити приєднувальний ніпель

упору в кутовий перехідник

, щоб було чутно йвидно, що він зафіксувався. Шланг надійно приєднаний до насоса.

9030-20.960.02.indb 145 27.10.20 09:025. ЗБЕРІГАННЯ Виведення з експлуатації: Насос не захищений від морозу! Виріб повинен зберігатися в недоступному для дітей місці.

1. Відключіть насос від мережі електроживлення.

2. Переверніть насос догори дном, поки не пере-

стане витікати вода.

3. Очистіть насос (див. 4. ДОГЛЯД).

4. Зберігайте насос в сухому, закритому й захище-

ному від морозу місці. Утилізація: (відповідно до Директиви 2012/19/ЄС) Виріб не можна утилізувати зі звичайними побутовими відходами. Він повинен бути ути- лізований відповідно до місцевих чинних стандартів з охорони навколишнього середовища.

v Утилізуйте виріб у або за допомогою місцевого спеціалізованого збірного пункту з утилізації. Проблема Можлива причина Спосіб усунення Насос працює, але не качає воду Повітря не може вийти, тому що закрито магістраль нагнітання (Можливо перегнувся напірний

v Відкрийте напірну лінію (наприклад, запірний вентиль, пристрої для дозування). Повітряна пробка у всмокту- вальному патрубку. v Почекайте 60 секунд, поки насос самостійно не видалить повітря (при необхідності виключити /

Всмоктувальний отвір забився. v Очистіть всмоктувальний отвір струменем води. Шланг забився. v Видаліть засмічення в шлангу.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕБЕЗПЕКА! Небезпека отримання трав-

Небезпека отримання травм при ненав- мисному запуску виробу. v Перед усуненням неполадок, відключіть виріб від електроживлення. Чищення всмоктувальної головки й крильчатки [ зобр. T1 ]:

1. Тільки для арт. 9046: Викрутіть 5 гвинтів із хресто-

2. Викрутіть 4 гвинта із хрестоподібним шліцом

3. Від'єднайте всмоктувальну головку

4. Очистіть всмоктувальну головку

(виконання даних робіт з технічного обслуговуван- ня не призведе до припинення гарантії).

5. Щоб уникнути пошкоджень і негерметичності

необхідно ретельно очистити ущільнювачі.

6. Зберіть всмоктувальну головку

, здійснивши всі дії у зворотній послідовності. Ушкоджений ущільнювач повинен бути замінений. З міркувань безпеки проводити заміну ушкодже- ної крильчатки дозволяється тільки сервісному центру GARDENA. v Не очищуйте хімікатами, включаючи бензин, або розчинниками. Деякі з них можуть пошко- дити важливі пластикові деталі. v Очистіть поверхню насоса за допомогою вологої

Промивання насоса: Після перекачування хлорованої, мильної або сильно забрудненої води насос необхідно промити.

1. Прокачуйте ледве теплу воду (макс. 35 °C), мож-

ливо з додаванням неагресивного засобу, що чистить (наприклад, засобу для миття посуду), доти, доки вода, що перекачується, не стане

2. Утилізуйте відходи згідно з директивами закону

про ліквідацію відходів.

9030-20.960.02.indb 146 27.10.20 09:02Проблема Можлива причина Спосіб усунення Насос працює, але не качає воду Крильчатка заблокована. v Очистіть всмоктувальну головку й крильчатку. Рівень води при введенні в екс плуатацію нижче дозволеного мінімального рівня

v Зануріть насос глибше. Насос не запускається або в процесі експлуатації раптово зупиняється Тепловий захисний вимикач відключив насос через перегрів. v Очистіть всмоктувальний отвір. Звертайте увагу на максимальну температуру середовища (35 °C). Насос без струму. v Перевірте запобіжники йелек- тричні з'єднання. Спрацював пристрій захисного відключення (струм витоку). v Відключіть насос від мережі електроживлення ізверніться до сервісного центру GARDENA. Насос працює, але продуктивність роботи насоса раптово падає Всмоктувальний отвір забився. v Очистіть всмоктувальний отвір струменем води. Шланг забився. v Видаліть засмічення в шлангу. ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, атакож спеціалізованими фірмами, які сертифіковані компанією GARDENA.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Занурювальний насос Одиниця

(арт. 9046) Номінальна потужність Вт 300 450 300 450 1100 Мережева напруга В (AC) 230 230 230 230 230 Частота мережі Гц 50 50 50 50 50 Макс. продуктивність насоса л/ч 9000 11000 9000 16000 25000 Макс. тиск / макс. висота відкачування рідини

0,6 / 6,0 0,7 / 7,0 0,6 / 6,0 0,7 / 7,0 1,1 / 11,0 Макс. глибина заглиблення м 7 7 7 7 7 Мін. / макс. рівень води при

мм 250 / 390 230 / 400 230 / 400 260 / 420 300 / 600 Мін. /макс. рівень води при відключенні мм 45 / 90 50 / 90 50 / 90 50 / 90 120 / 200 Висота залишкового рівня води мм 2 2 25 35 38 Брудна вода з макс. діаметром

мм 5 5 25 35 38 Мінімальний рівень води при введенні в експлуатацію

Для зв’язку дивіться, будь ласка, адресу на звороті. Гарантійний лист: У випадку виконання гарантійних вимог із вас не стягуватиметься плата за надані послуги. GARDENA Manufacturing GmbH надає для всіх GARDENA оригінальних нових виробів гарантію тер- міном на 2 роки з моменту, коли вони були вперше придбані у дилера, якщо вироби були використані виключно у приватних цілях. На вироби, придбані на вторинному ринку, ця гарантія виробника не поширюється. Надана гарантія поширюється на всі істотні недоліки виробу, які на підставі доказів пояс- нюються дефектами матеріалу або виробничим браком. Ця гарантія передбачає безкоштовну заміну несправного виробу на справний, або ж ремонт несправного виробу, надісланого нам користувачем. Ми зберігаємо за собою право вибору одного з цих варіантів. Ця послуга надається за таких умов:

• Виріб використовувався за призначенням і згідно з рекомендаціями, наведеними в інструкціях із експлуатації.

• Ані покупець, ані треті особи не намагалися відкрити або відремонтувати виріб.

• В процесі експлуатації були використані тільки оригінальні GARDENA запасні та швидкозношувані

• Пред’явити копію чека. Гарантія не поширюється на звичайний знос деталей і компонентів (наприклад, на ріжучих пристроях, деталях кріплення ріжучих пристроїв, турбінах, дже- релах світла, клиновидних і зубчастих ременях, крильчатці, повітряних фільтрах, свічках запалення), візуальні зміни, атакож швидкозношувані частини івитратні матеріалі. Ця гарантія виробника, відповідно вище вказаних умов, обмежується постачанням зметою заміни іремонтом. Інші претензії до нас як виробника, такі як відшкодування збитку, не обґрунтовуються гаран- тією виробника. Звичайно, ця гарантія виробни- ка, не стосується існуючих, встановлених законом ідоговірних гарантійних зобов’язань дилера /

Гарантія виробника підлягає правовим положенням

У гарантійному випадку надішліть, будь ласка, несправний виріб разом із копією чеку про покупку іописом несправності, сплативши вартість пере- силки, на адресу GARDENA сервісного центру. Швидкозношувані деталі: Крильчатка є швидкозношуваною деталлю, і таким чином, гарантія на неї не поширюється.

GARDENA набір із плоским

Для 19 мм (3/4")-шлангів через сполучну систему GARDENA. арт. 1752 Занурювальний насос Одиниця

(арт. 9046) Сполучна різьба на випускному

дюйми G 1 1/4" G 1 1/4" G 1 1/2" G 1 1/2" G 1 1/2" Можливості підключення дюйми 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/4" / 1 1/2" / G 1" 1 1/4" / 1 1/2" / 2" Макс. температура робочої рідини °C 35 35 35 35 35 Вказівка: Рівень води при включенні і відключенні, а також мінімальний рівень води при введенні в експлуа- тацію визначені без урахування різниці висот, яку необхідно подолати. Якщо висота подачі складає близько 1 м і вище, час всмоктування збільшується до 1 хвилини або збільшується мінімальний рівень води до + 5 см.
