MANUAL DE UTILIZARE 25000 GARDENA

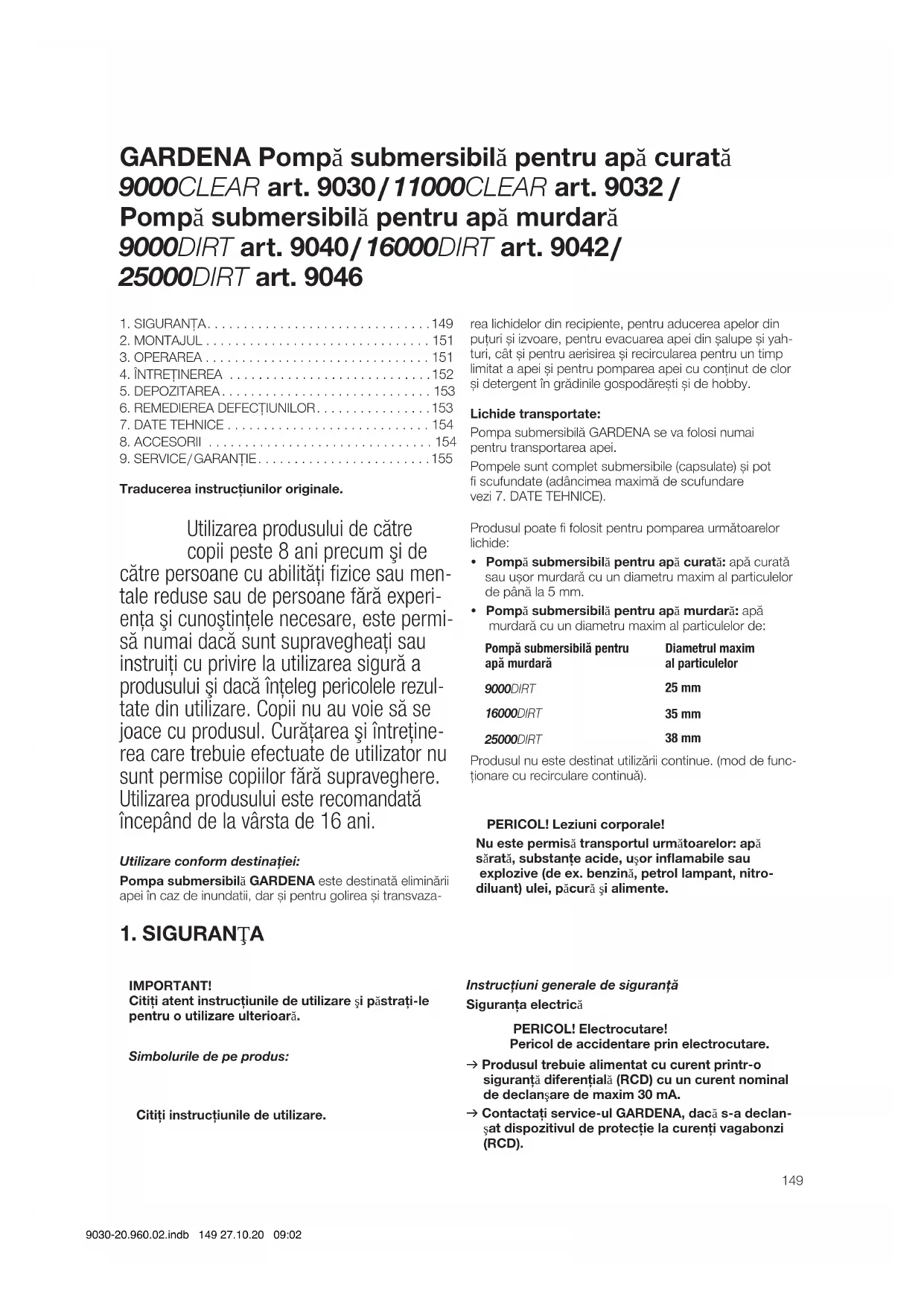

Traducerea instrucţiunilor originale. Utilizarea produsului de către copii peste 8 ani precum şi de către persoane cu abilităţi fizice sau men- tale reduse sau de persoane fără experi- enţa şi cunoştinţele necesare, este permi- să numai dacă sunt supravegheaţi sau instruiţi cu privire la utilizarea sigură a produsului şi dacă înţeleg pericolele rezul- tate din utilizare. Copii nu au voie să se joace cu produsul. Curăţarea şi întreţine- rea care trebuie efectuate de utilizator nu sunt permise copiilor fără supraveghere. Utilizarea produsului este recomandată începând de la vârsta de 16 ani. Utilizare conform destinaţiei: Pompa submersibilă GARDENA este destinată eliminării apei în caz de inundatii, dar şi pentru golirea şi transvaza- rea lichidelor din recipiente, pentru aducerea apelor din puţuri şi izvoare, pentru evacuarea apei din şalupe şi yah- turi, cât şi pentru aerisirea şi recircularea pentru un timp limitat a apei şi pentru pomparea apei cu conţinut de clor şi detergent în grădinile gospodăreşti şi de hobby. Lichide transportate: Pompa submersibilă GARDENA se va folosi numai pentru transportarea apei. Pompele sunt complet submersibile (capsulate) şi pot fiscufundate (adâncimea maximă de scufundare vezi 7.DATE TEHNICE). Produsul poate fi folosit pentru pomparea următoarelor lichide:

• Pompă submersibilă pentru apă curată: apă curată sau uşor murdară cu un diametru maxim al particulelor de până la 5 mm.

• Pompă submersibilă pentru apă murdară: apă murdară cu un diametru maxim al particulelor de: Pompă submersibilă pentru apămurdară Diametrul maxim al particulelor 9000DIRT 25 mm 16000DIRT 35 mm 25000DIRT 38 mm Produsul nu este destinat utilizării continue. (mod de func- ționare cu recirculare continuă). PERICOL! Leziuni corporale! Nu este permisă transportul următoarelor: apă sărată, substanţe acide, uşor inflamabile sau explozive (de ex. benzină, petrol lampant, nitro- diluant) ulei, păcură şi alimente.

IMPORTANT! Citiţi atent instrucţiunile de utilizare şi păstraţi-le pentru o utilizare ulterioară. Simbolurile de pe produs: Citiţi instrucţiunile de utilizare. Instrucţiuni generale de siguranţă Siguranţa electrică PERICOL! Electrocutare! Pericol de accidentare prin electrocutare. v Produsul trebuie alimentat cu curent printr-o siguranţă diferenţială (RCD) cu un curent nominal de declanşare de maxim 30 mA. v Contactaţi service-ul GARDENA, dacă s-a declan- şat dispozitivul de protecţie la curenţi vagabonzi (RCD). GARDENA Pompă submersibilă pentru apă curată 9000CLEAR art. 9030 / 11000CLEAR art. 9032 / Pompă submersibilă pentru apă murdară 9000DIRT art. 9040 / 16000DIRT art. 9042 / 25000DIRT art. 9046

9030-20.960.02.indb 149 27.10.20 09:02PERICOL! Pericol de accidentare! Pericol de accidentare prin electrocutare. v Scoateţi produsul din priză, înainte de a-l supune lucrărilor de întreţinere sau de a schimba piese. Pentru aceasta priza trebuie să fie în raza vizuală a utilizatorului. Funcţionarea în siguranţă Temperatura apei nu trebuie să depăşească 35 °C. Este interzisă folosirea pompei dacă se află persoane în apă. Impuritățile din lichid ar putea rezulta ca urmare a scurgerii de lubrifianți. Ţineţi terţele persoane departe de apă. Pompa se va folosi numai împreună cu cotul. Capătul furtunului trebuie să fie mai jos decât înălţimea maximă de transport. Întrerupătoare de protecţie Întrerupător de protecție termică: În cazul suprasolicitării, pompa se opreşte prin intermediul protecției termice încorporate a motorului. După ce moto- rul s-a răcit suficient, pompa este din nou gata de funcțio- nare. Aerisire automată: Această pompă este echipată cu o supapă de aerisire, care înlătură pernele de aer eventual existente în pompă. Astfel, ca urmare a funcționării, poate ieşi o cantitate micăde apă pe partea laterală a carcasei. Instrucţiuni de siguranţă suplimentare Siguranţa electrică PERICOL! Stop cardiac! În timpul funcţionării acest produs generează un câmp electromagnetic. În anumite condiţii acest câmp poate afecta funcţionarea implanturilor medi- cale active sau pasive. Pentru a exclude situaţiile care pot însemna accidentare gravă sau mortală, persoanele cu implanturi medicale trebuie să-şi consulte medicul sau producătorul implantului îna- inte de utilizarea acestui produs. Cablu În cazul utilizării cablurilor prelungitoare, acestea trebuie să respecte diametrele minime din tabelul următor: Tensiune Lungime cablu Secţiune 230 – 240 V / 50 Hz Până la 20 m 1,5 mm

PERICOL! Electrocutare! Datorită unui conector tăiate prin cablul de conec- tare umezeala poate pătrunde în zona electrică şi cauza un scurtcircuit. v Nu tăiaţi în niciun caz conectorul (de ex. prin trecerea prin perete). v Nu trageţi conectorul de cablu, ci ţineţi cutia conecto- rului când îl scoateţi din priză. v În cazul deteriorării cablului de alimentare, acesta tre- buie înlocuit de către producător, de către serviciul său pentru clien i, sau de către o persoană calificată similar, pentru a evita expunerea la pericole. Priza de alimentare şi legăturile prelungitoare trebuie să fie protejate de stropi de apă. Asigurafli-vă că legăturile electrice sunt efectuate în zone protejate la inundare. Protejaţi steckerul şi cablul de alimentare de caldură, ulei şi margini ascuţite. Verificaţi tensiunea de alimentare. Valoarea înscrisă pe pompa trebuie să corespundæ cu cea furnizată de sursa de alimentare. În cazul în care vă aflaţi în piscină sau la atingerea suprafeţei apei pompa trebuie să fie neapărat scoasă din priză. Cablul de alimentare nu trebuie folosit pentru asigurarea sau transportarea pompei. La scufundarea respectiv la scoaterea şi asigurarea pom- pei trebuie folosită o sfoară de fixare. Verificaţi conductele de racordare la intervale regulate. Înainte de folosire inspectaţi întotdeauna pompa (în speci- al cablul de alimentare şi legăturile electrice). O pompă defectă nu trebuie folosită. În cazul unui defect verificaţi pompa la centrul service GARDENA. Instrucţiuni de utilizare: strângeţi din nou cu mâna toate şuruburile. Înainte de utilizare, după realizarea lucrării de întreținere, asigurați-vă că toate piesele sunt înşurubate. Atunci când utilizați pompele noastre cu un generator, trebuie să respectați indicațiile de avertizare ale producă- torului generatorului. Siguranţa personală

PERICOL! Pericol de asfixiere! Piesele mai mici pot fi înghiţite. Punga de polietilenă înseamnă pericol de asfixiere pentru copiii mici. În timpul montajului ţineţi la distanţă copiii mici. Respectaţi nivelul minim al apei conform datelor caracte- ristice ale pompei. Nu lasaţi pompa să funcţioneze mai mult de 10minute cu ieşirea închisă. Nisipul şi alte materiale abrazive produc uzura avansată şi reduc performanţele pompei. Este permisă operarea întrerupătorului cu flotor numai în afara apei. Nu este permisă tragerea furtunului în timpul funcționării. Înainte de a remedia defecțiunile, lăsați pompa să se răcească.

9030-20.960.02.indb 150 27.10.20 09:022. MONTAJUL PERICOL! Leziuni corporale! Pericol de accidentare dacă produsul porneşte nesupravegheat. v Deconectați produsul de la alimentarea cu ener- gie electrică înainte de a-l monta. Posibilităţile de racordare ale niplului de racord [ Fig. A1 ]: Furtunul poate fi racordat prin niplul de racord

cu diferite diametre de furtun sau cu sistemul de fişare GARDENA. Diametru mare al furtunului Detaşaţi niplul la

[ Fig. A2 ] Sistem de fişare GARDENA / Art. 9046: Diametru mediu al furtunului Detaşaţi niplul la

• Pentru art. 9042 se livrează un niplu de racord suplimen- tar

pentru furtunuri de 1 1/4". Racordarea furtunului prin niplul de racord:

1. La utilizarea unui diametru mai mare al furtunului sepa-

raţi niplul de racord

2. Numai pentru art. 9046: La utilizarea unui diametru

mediu al furtunului separaţi niplul de racord

3. Împingeţi furtunul pe niplul de racord

4. Fixaţi furtunul de ex. cu o brăţară de furtun GARDENA

Racordarea furtunului prin intermediul sistemului de fişare GARDENA: La 25000DIRT (art. 9046), furtunul poate fi racordat prin niplul de racord

cu sistemul de fişare GARDENA Prin sistemul de conectori GARDENA pot fi conectate fur- tunuri de 19 mm (3/4") / 15 mm (5/8") şi de 13 mm (1/2"). Vă recomandăm să nu folosiţi un diametru al furtunului mai mic de 25mm (1"), deoarece în caz contrar se pro- duce o reducere semnificativă a debitului transportat Diametrul furtunului Conector pentru pompă 13 mm (1/2") GARDENA Set conectare pompă Art. 1750 15 mm (5/8") GARDENA Set conectare pompă Art. 1750 19 mm (3/4") GARDENA Set conectare pompă Art. 1752

2. Racordaţi furtunul prin sistemul de fişare GARDENA

corespunzător la niplul de racord

Montarea racordului pompei [ Fig. A5 ]: PERICOL! Leziuni corporale! Leziuni tăiate provocate de turbină. v Pompa se va folosi numai împreună cu cotul. Prin dispozitivele de blocare

este posibilă legarea şi slăbirea fără probleme a furtunului.

până la opritor în sens orar în pompă (Dacă furtunul trebuie dispus orizontal, atunci cotul

poate fi deşurubat din nou până la o jumătate de rota- ţie).

2. Numai pentru art. 9042 / 9046: înşurubaţi piesa de

3. Apăsaţi niplul de racord

al furtunului până la opritor în cot

, până când se aude şi este vizibilă fixarea acestuia. Furtunul este legat sigur la pompă.

PERICOL! Leziuni corporale! Pericol de accidentare dacă produsul porneşte nesupravegheat. v Înainte de conectarea, reglarea sau transporta- rea produsului, deconectați produsul de la ali- mentarea cu energie electrică. Pomparea apei: Dacă pompa nu poate fi coborâtă cu ajutorul mânerului, atunci pompa trebuie coborâtă întotdeauna cu ajutorul unei sfori. Fixaţi sfoara prin urechile prevăzute şi faceţi un nod. Pentru adâncimea minimă de scufundare la punerea în funcţiune vezi 7. DATE TEHNICE.

9030-20.960.02.indb 151 27.10.20 09:024. ÎNTREŢINEREA PERICOL! Leziuni corporale! Pericol de accidentare dacă produsul porneşte nesupravegheat. v Deconectați produsul de la alimentarea cu ener- gie electrică înainte de a-l întreține. Curăţarea pompei: PERICOL! Leziuni corporale! Pericol de accidentare şi pericol de deterio- rare a produsului. v Nu curăţaţi produsul cu jet de apă (în special nu cu jet de înaltă presiune). v Nu curățați cu chimicale, inclusiv benzină sau solvenți. Unele dintre acestea pot deteriora piese importante din material plastic. v Curăţaţi suprafaţa pompei cu o lavetă umedă. Spălarea pompei: După pomparea apei cu conţinut de clor, detergent sau foarte murdară, pompa trebuie spălată.

1. Pompați apă călduță (max. 35 °C) eventual prin adău-

garea unui detergent delicat (de exemplu, detergent de vase), până când apa pompată este curată.

2. Eliminați reziduurile conform directivelor legii privind

eliminarea deşeurilor. Pompa trebuie astfel amplasată ca orificiile de admisie depe baza de aspirare să nu pot fi blocate, fie parţial sau complet, de impurităţi. De exemplu în cazul iazurilor pompa trebuie aşezată pe ocărămidă. La procedurile de aspiraţie în apropierea nivelului minim al apei la punerea în funcţiune este posibil ca procedura de aspiraţie să dureze mai mult.

2. Conectați pompa cu alimentarea cu energie electrică.

Atenție! Pompa poate porni imediat în funcţie de setarea întrerupătorului cu flotor. Mod de funcționare automată cu întrerupător cu flotor [ Fig. O1 ]: Prin setarea întrerupătorului cu flotor

aveţi posibi- litatea să stabiliţi înălţimile de comutare. Pentru o funcţionare sigură, întrerupătorul cu flotor trebuie să se poată mişca liber în jurul pompei. Reglarea inalțimii de pornire şi de oprire [ Fig. O1 ]: Nivelul maxim de pornire şi nivelul minim de oprire (vezi

7. DATE TEHNICE) poate fi adaptat prin împingerea cablu-

lui flotorului în dispozitivul de blocare al flotorului

• Cu cât este fixat mai sus cablul, cu atât nivelul de pornire şi de oprire este mai ridicat.

• Cu cât cablul dintre întrerupătorul cu flotor

şi dispozi- tivul de blocare al întrerupătorului cu flotor

este mai scurt, cu atât mai mic devine nivelul de pornire şi cu atât mai mare devine nivelul de oprire.

1. Apăsaţi cablul întrerupătorului cu flotor

în unul din orificiile dispozitivului de blocare al întrerupătorului cu flotor

2. Verificaţi dacă pompa se opreşte automat.

ATENŢIE! v Pentru asigurarea pornirii şi opririi flotorului, lungimea cablului dintre flotor şi dispozitivul deblocare al flotorului trebuie să fie de minim 10cm. Modul de funcționare manuală [ Fig. O2 ]: Pompa rămâne în funcționare permanent, deoarece întrerupătorul cu flotor este şuntat.

1. Împingeţi întrerupătorul cu flotor

cu cablul în jos pe dispozitivul de blocare al întrerupătorului cu flotor

2. Amplasaţi pompa într-un mod stabil în apă.

3. Conectați pompa cu alimentarea cu energie electrică.

Atenție! Pompa pornește imediat. Pompa funcţionează durabil fără siguranţa de mers în gol din cauza întrerupătorului cu flotor şuntat. Pentru a evita deteriorările cauzate de funcţionarea uscată, se va opera numai supravegheat. Înălțimea min. a apei de ploaie (vezi 7. DATE TEHNICE) se atinge numai în modul de funcționare manuală, deoarece întrerupătorul cu flotor deconectează pompa deja timpuriu în modul de funcționare automată.

9030-20.960.02.indb 152 27.10.20 09:025. DEPOZITAREA Scoaterea din funcţiune: Pompa nu este rezistentă la îngheț! Produsul trebuie depozitat într-un loc neaccesibil copiilor.

Deconectați pompa de la alimentarea cu energie electrică.

2. Rotiți pompa pe cap până când nu se mai scurge apă.

3. Curățați pompa (vezi 4. ÎNTREŢINEREA).

4. Păstraţi pompa într-un loc uscat, închis şi ferit de îngheţ.

Dispunere ca deşeu: (conform directivei 2012/19/UE) Este interzisă dispunerea produsului ca gunoi menajer obişnuit. Acesta trebuie dispus ca deşeu conform prescripţiilor locale de protecţia mediului. IMPORTANT! v Dispuneţi ca deşeu produsul prin sau de către punctele de colectare şi reciclare locale. Problemă Cauză posibilă Remediu Pompa funcţionează, dar nu transportă apă Aerul nu poate fi evacuat, deoarece circuitul este închis (de ex. furtunul este îndoit). v Deschideţi conducta de presiu- ne.(de ex. robinet de închidere, aparatele de distribuţie). Aer în zona de sucţiune. v Aşteptați cca. 60 de secunde, până când pompa se aeriseşte singură (eventual opriți / porniți). Orificiul de aspirare este înfundat. v Curăţaţi orificiul de aspirare cu un jet de apă. Furtunul este înfundat. v Desfundaţi furtunul. Turbina este blocată. v Curăţaţi baza de aspirare şi turbina. Nivelul apei sub nivelul minim la punerea în funcţiune. v Imersaţi pompa mai adânc. Pompa nu porneşte sau se opreşte brusc în timpul funcţionării Întrerupătorul de protecție termică a oprit pompa din cauza supraîncălzirii. v Curăţaţi orificiul de aspirare. Respectați temperatura maximă a mediului (35 °C). Pompa fără curent. v Verificați siguranțele şi conexiunile cu fişă electrice. Întrerupătorul de protecție împotriva curenților reziduali (RCD) a declanşat (curent rezidual). v Scoateţi pompa din priză şi adresaţi-vă GARDENA Service. Pompa funcţionează însă performanţele la ieşire scad Orificiul de aspirare este înfundat. v Curăţaţi orificiul de aspirare cu un jet de apă. Furtunul este înfundat. v Desfundaţi furtunul. NOTĂ: În caz de alte defecţiuni adresaţi-vă centrului de service GARDENA. Reparaţiile vor fi efectuate în exclusivitate de centrele de service GARDENA şi de dealeri autorizaţi de GARDENA.

6. REMEDIEREA DEFECŢIUNILOR

PERICOL! Leziuni corporale! Pericol de accidentare dacă produsul porneşte nesupravegheat. v Deconectați produsul de la alimentarea cu ener- gie electrică înainte de a remedia defecțiunile produsului. Curăţarea bazei de aspirare şi a turbinei [ Fig. T1 ]:

1. Numai pentru art. 9046: Deşurubaţi cele 5 şuruburi cu

2. Desfaceţi cele 4 şuruburi cu cap cruce

3. Trageţi jos de pe pompă baza de aspirare

4. Curăţaţi baza de aspirare

(Aceste lucrări de întreţinere nu atrag după sine anularea garanţiei).

5. Curăţaţi cu grijă suprafeţele de etanşare pentru a evita

odeteriorare şi neetanşeităţi.

în ordine inversă. Garnitura deteriorată trebuie înlocuită. Din motive ce ţin de siguranţă, turbina deteriorată poate fi înlocuită numai de service-ul GARDENA.

Pompă submersibilă Unitate Valoare (art. 9030) Valoare (art. 9032) Valoare (art. 9040) Valoare (art. 9042) Valoare (art. 9046) Putere nominală W 300 450 300 450 1100 Tensiunea de reţea V (AC) 230 230 230 230 230 Frecvenţa de reţea Hz 50 50 50 50 50 Cantitatea max. transportată l/h 9000 11000 9000 16000 25000 Presiunea max. / Înălţimea max. de transport bar /

0,6 / 6,0 0,7 / 7,0 0,6 / 6,0 0,7 / 7,0 1,1 / 11,0 Adâncimea max. de submersie m 7 7 7 7 7 Nivel de pornire min. / max. mm 250 / 390 230 / 400 230 / 400 260 / 420 300 / 600 Nivel de oprire min. / max. mm 45 / 90 50 / 90 50 / 90 50 / 90 120 / 200 Nivelul apei rămase mm 2 2 25 35 38 Apă murdară cu diametrul maxim al particulelor mm 5 5 25 35 38 Adâncimea minimă a apei (aprox.) mm 10 10 30 45 45 Cablu de conexiune m 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F) Greutate fără cablu (aprox.) kg 4,1 4,6 4,2 4,7 7,1 Filetul de racord al evacuării apei Ţoli G 1 1/4" G 1 1/4" G 1 1/2" G 1 1/2" G 1 1/2" Posibilităţi de racordare Ţoli 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/4" / 1 1/2" / G 1" 1 1/4" / 1 1/2" / 2" Temperatură de mediu maximă °C 35 35 35 35 35 Indicație: Nivelurile de pornire / oprire, dar şi nivelul minim al apei la punerea în funcțiune au fost determinate fără diferențele de înălțime de depăşit. La înălțimile de pompare peste cca. 1 m rezultă timpi de aspirație parțial mai lungi de până la 1 minut sau niveluri minime ale apei de până la + 5 cm.

9030-20.960.02.indb 154 27.10.20 09:029. SERVICE / GARANŢIE Service: Vă rugăm să contactaţi adresa de pe verso. Declaraţie de garanţie: În cazul unei solicitări de acordare a garanţiei, nu vă sunt imputate costurile serviciilor furnizate. GARDENA Manufacturing GmbH oferă pentru toate produ- sele originale GARDENA noi o garanţie de 2ani de la data primei cumpărării de la comerciant, dacă produsul este folosit în exclusivitate în scopuri private. Această garanţie de producător nu este valabilă pentru produsele achiziţio- nate de pe opiaţă secundară. Această garanţie se referă latoate deficienţele importante ale produsului, care provin în mod dovedit din defecte de material sau de fabricaţie. Această garanţie este onorată prin punerea la dispoziţie aunui produs de înlocuire complet func ţional sau prin repararea gratuită a produsului defect pe care ni l-aţi trimis; ne rezervăm dreptul de a alege una dintre aceste opţiuni. Acest serviciu este supus următoarelor prevederi:

• Produsul a fost utilizat în scopul pentru care a fost fabri- cat conform recomandărilor din instrucţiunile de operare.

• Nu s-a încercat nici de cumpărător şi nici de terţe per- soane deschiderea sau repararea produsului.

• Pentru funcţionare s-au folosit în exclusivitate piese de schimb şi piese de uzură originale GARDENA.

• Prezentarea dovezii cumpărării. Uzura normală a pieselor şi componentelor (de exemplu acuţitelor, pieselor de fixare a cuţitelor, turbinelor, surselor de iluminat, curelelor trapezoidale sau dinţate, rotiţelor, filtrelor de aer, bujiilor), schimbările ce vizează aspectul optic cât şi piesele de uzură şi de consum sunt excluse dingaranţie. Garanţia de producător se limitează la livrarea unui produs de înlocuire şi la reparaţii conform condiţiilor de mai sus. Garanţia de producător nu constituie bază legală pentru formularea altor revendicări faţă de noi ca producător, cum ar fi de exemplu cele de despăgubire. Bineînţeles, această garanţie de producător nu afectează în nici în fel revendi- cările de garanţie legale şi contractuale formulate faţă de comerciant / vânzător. Garanţia de producător intră sub incidenţa legii Republicii Federale a Germaniei. În cazuri de garanţie vă rugăm să ne trimiteţi produsul defect împreună cu o copie a dovezii de cumpărare şiodescriere a defecţiuni, cu acoperirea costurilor de transport la adresa service-ului GARDENA. Piese de uzură: Turbina este o piesă de uzură şi prin urmare este exclusă de la garanţie.
