Tip produs	Pompă de udare de suprafață
Marcă	Gardena
Model	6300 SilentComfort
Referință	9058
Putere nominală	1050 W
Tensiune rețea	230 V / 50 Hz
Debit maxim	6300 l/h
Presiune maximă / Înălțime de refulare maximă	4,9 bar / 49 m
Înălțime maximă de autoamorsare	8 m
Presiune internă admisă (partea de presiune)	6 bar
Temperatura maximă a lichidului	35 °C
Cablu de alimentare	1,5 m (H07RN-F)
Greutate (fără cablu)	10,7 kg
Nivel de presiune acustică (L_pA la 1 m)	59 dB(A)
Nivel de putere acustică (L_WA)	68 / 70 dB(A) (măsurat/garantat)
Funcții principale	Pompare apă curată, comandă Bluetooth prin aplicație, funcție safe pump, sondă de umiditate opțională
Întreținere și curățare	Curățați filtrul, clătiți după apă clorurată, goliți înainte de îngheț
Siguranță	Întrerupător FI 30 mA, protecție termică, oprire automată la supraîncălzire
Piese de schimb și accesorii	Furtunuri de aspirație (ref. 1411/1412/1418), adaptoare (1723/1724), filtre, sondă de umiditate (1188/1867)
Informații generale	Garanție după înregistrare pe gardena.com, service post-vânzare disponibil

Întrebări frecvente - 6300 SilentComfort GARDENA

Ce tip de apă pot folosi cu pompa Gardena 6300 SilentComfort?

Pompa este proiectată pentru refularea apei curate: apă subterană, apă de ploaie, apă menajeră sau apă clorurată. Nu utilizați apă sărată, murdară, acidă, inflamabilă sau uleiuri.

Cum să amorsez pompa înainte de prima utilizare?

Deșurubați capacul de umplere, turnați încet cel puțin 2 litri de apă până când nivelul se stabilizează la înălțimea racordului de aspirație, apoi înșurubați. Asigurați-vă că furtunul de refulare este deconectat în timpul umplerii pentru a permite evacuarea aerului.

Ce fac dacă pompa nu pornește?

Verificați alimentarea electrică (siguranțe, priză), că butonul Pornire/Oprire este în poziția Pornit și că pompa este umplută corect cu apă. Dacă întrerupătorul termic s-a declanșat, lăsați pompa să se răcească.

Cum se curăță filtrul pompei?

Opriți alimentarea și închideți robinetele de oprire. Deșurubați capacul de umplere, scoateți filtrul vertical, demontați-l prin rotire, curățați-l cu o perie moale și remontați.

Este pompa potrivită pentru utilizare continuă?

Nu, pompa este concepută pentru uz casnic și nu pentru funcționare continuă. Nu lăsați pompa să funcționeze mai mult de 5 minute cu refularea închisă.

Cum să protejez pompa împotriva înghețului?

Deconectați pompa, goliți-o complet scoțând capacele de umplere și evacuare, înclinați-o pentru a evacua apa reziduală și depozitați-o într-un loc uscat și ferit de îngheț.

Pot folosi un prelungitor electric cu pompa?

Da, dar numai dacă secțiunea cablului este adecvată: până la 20 m cu 1,5 mm², de la 20 la 50 m cu 2,5 mm². Utilizați un prelungitor adaptat pentru exterior.

Cum să deblochez turbina dacă este blocată?

Deconectați pompa, demontați cele două semicarcase după ce ați scos șuruburile, scoateți capacele de cauciuc ale arborelui, apoi rotiți arborele turbinei în sensul acelor de ceas cu o șurubelniță izolată.

Are pompa o comandă automată?

Da, modelul 6300 SilentComfort (ref. 9058) este compatibil cu aplicația Gardena Bluetooth pentru comandă la distanță și programare. Poate fi asociat și cu o sondă de umiditate opțională.

Care este înălțimea maximă de aspirație a pompei?

Înălțimea maximă de autoamorsare este de 8 metri, cu condiția ca pompa să fie umplută corect cu apă și furtunul de aspirație să fie etanș.

MANUAL DE UTILIZARE 6300 SilentComfort GARDENA

ro Instructiuni de utilizare Pompă de grădină

ro Pompă de grădină 5600 Silent+/6300 SilentComfort/6500 SilentComfort

1. INSTRUCTIUNI DE SIGURANTĂ	107
2. MONTAJUL	108
3. OPERAREA	108
4. ÎNTRETINEREA	109
5. DEPOZITAREA	109
6. REMEDIEREA DEFECTIUNILOR	110
7. DATE TEHNICE	111
8. ACCESORII/PIESE DE SCHIMB	111
9. GARANTIE/SERVICE	111
10. ELIMINARE CA DEŞEU	111

Traducerea instrucțiunilor originale.

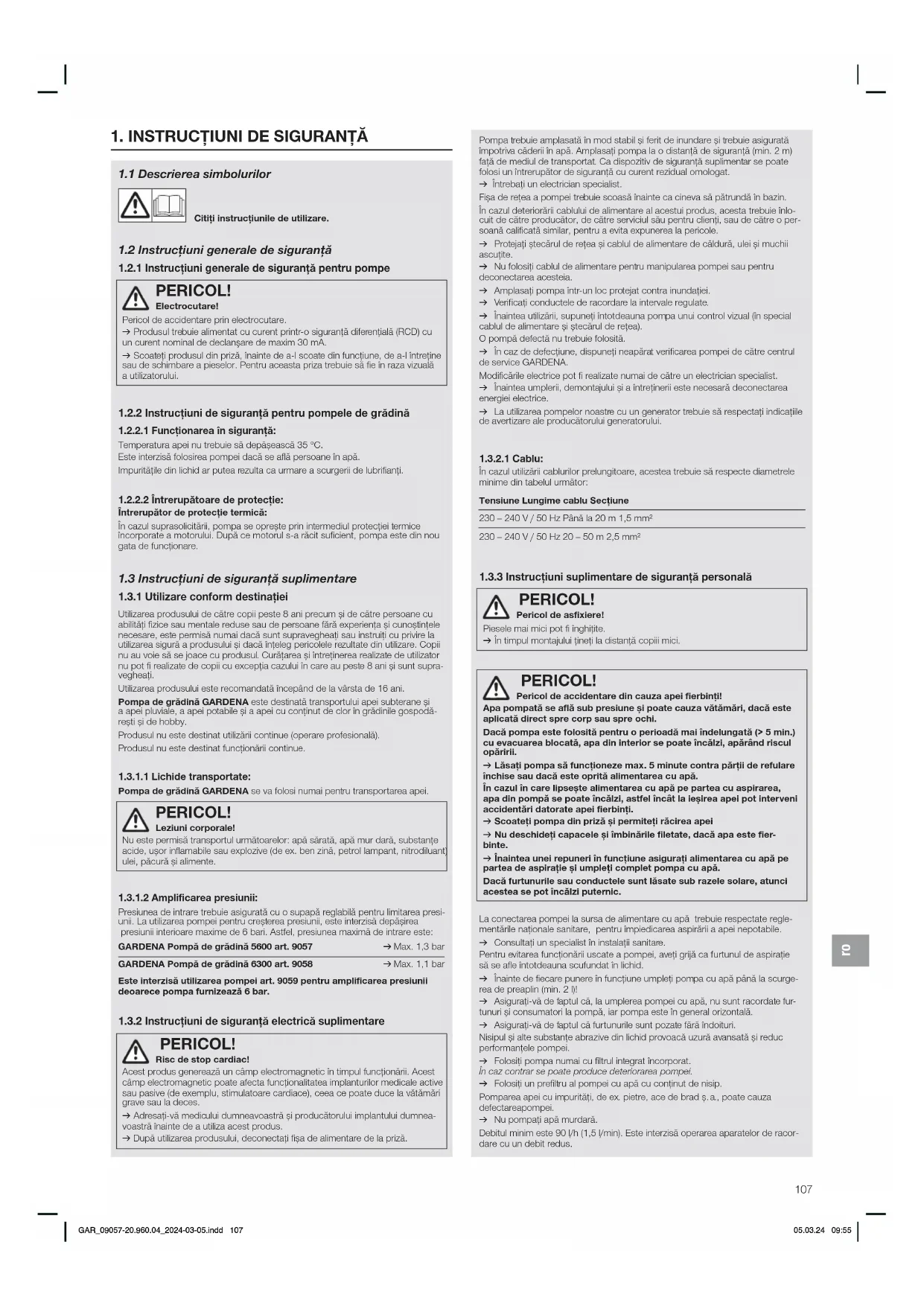

1. INSTRUCTIUNI DE SIGURANTĂ

1.1 Descrierea simbolurilor

Citiți instrucțiunile de utilizare.

1.2 Instructiuni generale de siguranță

1.2.1 Instructiuni generale de siguranță pentru pompe

PERICOL!

Electrocutare!

Pericol de accidentare prin electrocutare.

→ Produsul trebuie alimentat cu curent printr-o siguranță diferentială (RCD) cu un curent nominal de declanșare de maxim 30 mA.

→ Scoateți produsul din priză, înainte de a-l scoate din functiune, de a-l întreține sau de schimbare a pieselor. Pentru aceasta priza trebuie să fie în raza vizuală a utilizatorului.

1.2.2 Instructiuni de siguranță pentru pompele de grădină

1.2.2.1 Funcționarea în siguranță:

Temperatura apei nu trebuie să depăsească 35 °C.

Este interzisă folosirea pompei dacă se află persoane în apă.

Impuntățile din lichid ar putea rezulta ca urmare a scurgerii de lubrifianti.

1.2.2.2 Întrerupătoare de protectie:

Întrerupător de protectie termică:

În cazul suprasolicitării, pompa se oprește prin intermediul protectiei termice încorporate a motorului. După ce motorul s-a răcit suficient, pompa este din nou gata de funcționare.

1.3 Instructiuni de siguranță suplimentare

1.3.1 Utilizare conform destinatiei

Utilizarea produsului de câtre copii peste 8 ani precum și de câtre persoane cu abilități fizice sau mentale reduse sau de persoane fără experiența și cunoștințele necesare, este permisă numai dacă sunt supravegheati sau instruți cu privire la utilizarea sigură a produsului și dacă înțeleg pericolele rezultate din utilizare. Copii nu au voie să se joace cu produsul. Curățarea și întretinerea realizate de utilizator nu pot fi realizate de copii cu excepția cazului în care au peste 8 ani și sunt supravegheati.

Utilizarea produsului este recomandată începând de la vârsta de 16 ani.

Pompa de grădină GARDENA este destinată transportului apei subterane și a apei pluviale, a apei potabile și a apei cu continut de clor în grădinile gospodă-rești și de hobby.

Produsul nu este destinat utilizări continue (operare profesională).

Produsul nu este destinat funcționării continue.

1.3.1.1 Lichide transportate:

Pompa de grădină GARDENA se va folosi numai pentru transportarea apei.

PERICOL!

Leziuni corporale!

Nu este permisă transportul următoarelor: apă sărată, apă mur dară, substanțe acide, ușor inflamabile sau explozive (de ex. ben zină, petrol lampant, nitrocliluant) uiei, păcură și alimente.

1.3.1.2 Amplificarea presiunii:

Presiunea de intrare trebuie asigurată cu o supapă reglabilă pentru limitarea presiunii. La utilizarea pompei pentru creșlerea presiunii, este interzisă depășirea presiunii interioare maxime de 6 bari. Astfel, presiunoa maximă de intrare este:

GARDENA Pompă de grădină 5600 art. 9057

→ Max. 1,3 bar

GARDENA Pompă de grădlnă 6300 art. 9058

→ Max. 1,1 bar

Este interzisă utilizarea pompei art. 9059 pentru amplificarea presiunii deoarece pompa furnizează 6 bar.

1.3.2 Instructiuni de siguranță electrică suplimentare

PERICOL!

Risc de stop cardiac!

Acest produs generează un câmp electromagnetic în timpul funcționări. Acest câmp electromagnetic poate afecta funcționalitatea implanturilor medicale active sau pasive (de exemplu, stimulatoare cardiace), ceea ce poate duce la vătămări grave sau la deces.

→ Adresați-vă medicului dumneavoastră și producătorului implantului dumneavoastră înainte do a utiliza acest produs.
→ După utilizarea produsului, deconectați fișa de alimentare de la priză.

Pompa trebuie amplasată în mod stabil și ferit de inundare și trebuie asigurată împotriva câderii în apă. Amplasati pompa la o distanță de siguranță (min. 2 m) față de mediul de transportat. Ca dispozitiv de siguranță suplimentar se poate folosi un întrerupător de siguranță cu curent rezidual omologat.

→ Întrebați un electrician specialist.
Fisă de rețea a pompei trebuie scoasă înainte ca cineva să pătrundă în bazin.
În cazul deteriorări cablului de alimentare al acestui produs, acesta trebuie îno- cuit de câtre producător, de câtre serviciul său pentru clienti, sau de câtre o persoană calificată similar, pentru a evita expunerea la pericole.
→ Protejati stecârul de retea și cablul de alimentare de căldură, ulei și muchii asculite.
→ Nu folositi cablui de alimentare pentru manipularea pompei sau pentru deconectarea acesteia.
→ Amplasati pompa intr-un loc protejat contra inundatiei.
→ Verificati conductele de racordare la intervale regulate.
→ Înaintea utilizării, supuneți întotdeauna pompa unui control vizual (în special cablul de alimentare și stecărul de rețea).
O pompă defectă nu trebuie folosită.
→ În caz de defectiune, dispuneti neapârat verificarea pompei de câtre centrul de service GARDENA.
Modificările electrice pot fi realizate numai de câtre un electrician specialist.
→ Înaintea umplieri, demontajului și a întreținerii este necesară deconectarea energiei electrice.
→ La utilizarea pompelor noastre cu un generator trebuie să respectați indicatiile de avertizare ale producătorului generatorului.

1.3.2.1 Cablu:

În cazul utilizării cablurilor prelungitoare, acestea trebuie să respecte diametrele minime din tabelul următor:

Tensiune Lungime cablu Sectiune

230 – 240 V / 50 Hz Până la 20 m 1,5 mm²

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm²

1.3.3 Instructiuni suplimentare de siguranță personală

PERICOL!

Pericol de asfixiere!

Piesele mai mici pot fi inghitite.
→ în timpul montajului tîneti la distanță copiii mici.

PERICOL!

Pericol de accidentare din cauza apel fierbinti!

Apa pompată se află sub preslune și poate cauza vătămârl, dacă este aplicată direct spre corp sau spre ochi.

Dacă pompa este folosită pentru o perioadă mai îndelungată (> 5 min.) cu evacuarea blocată, apa din interior se poate încălzı, apărând riscul opăririi.

→ Lăsați pompa să funcționeze max. 5 minute contra părții de refulare închise sau dacă este oprită alimentarea cu apă.
În cazul în care lipsește alimentarea cu apă pe partea cu aspirarea, apa din pompă se poate încălzi, astfel încât la leșirea apel pot interveni accidentări datorate apel flerbinti.
→ Scoateți pompa din priză și permiteți răcirea apel
→ Nu deschideti capacele și îmbinările filetate, dacă apa este fierbinte.
→ înaintea unel repuneril în funcțiune asigurați alimentarea cu apă pe partea de aspirație și umpleți complet pompa cu apă.

Dacă furtunurile sau conductele sunt lăsate sub razele solare, atunci acestea se pot încălzi puternic.

La conectarea pompei la sursa de alimentare cu apă trebuie respectate reglementările naționale sanitare, pentru împiedicarea aspirării a apei nepotabile.

→ Consultați un specialist în instalatii sanitare.
Pentru evitarea funcționării uscate a pompei, aveți grijă ca furtunul de aspirație să se afle întotdeaura scufundat în lichid.
→ Înainte de fiecare punere în funcțiune umpleți pompa cu apă până la scurge- rea de proaplin (min. 2 l)!
→ Asigurati-vă de faptul că, la umplerea pompei cu apă, nu sunt racordate fur-tunuri și consumatori la pompă, iar pompa este în general orizontală.
→ Asigurati-vă de faptul că furtunurile sunt pozate fără îndoituri.
Nisipul și alte substanțe abrazive din lichid provoacă uzură avansată și reduc performanțele pompei.
→ Folositi pompa numai cu filtrul integrat incorporat.
In caz contrar se poate produce deteriorarea pompei.
→ Folositi un prefiltru al pompei cu apă cu continut de risip.
Pomparea apei cu impurități, de ex. pietre, ace de brad ș. a., poate cauza defoctaroapompei.
→ Nu pompati apă murdară.
Debitul minim este 90 l/h (1,5 l/min). Este interzisă oporarea aparatelor de racordare cu un debit redus.

2. MONTAJUL

PERICOL!

Leziuni corporale!

Pericol de accidentare cauzat de pornirea accidentală.

→ Scoateti stecărul cablului de alimentare din priza de rețea.

2.1 Locul de amplasare:

• La instalarea sub nivelul apei trebuie încorporat un dispozitiv de blocare, astfel încât să nu se producă pierderi de apă nedorite.
• Locul de amplasare trebuie să fie orizontal, solid și uscat și să asigure o poziție stabilă a pompei.
• Distanța față de apă trebuie să fie minimum 2 m.
• Pompa trebuie amplasată într-un loc protejat contra inundațiilor.

2.2 Racordarea furtunului pe partea de aspiratie [Fig. A6]:

Racordul de pe partea de aspiratie ① este prevăzut cu un filet exterior de 33,3 mm (G 1").

Piesa de racord de pe partea de aspiratie poate fi strânsă doar manual [Fig. A2].

Pentru a reduce timpul de reaspirare vă recomandăm folosirea unui furtun de aspiratie cu element blocare la întoarcere, care împiedică golirea furtunului de aspiratie după decuplarea pompei [Fig. A3].

Aspirarea aerului în sistemul de aspiratie poate cauza perturbații în funcționare și generare ridicată de zgomot.

→ Racordati temeinic sistemul de aspiratie.
→ Verificați regulat garnitura și înlocuiti-o, dacă este necesar.
Pe partea de aspiratie nu utilizați componente modulare de furtunuri de apă.

Pe partea de aspiratie trebuie utilizat un furtun de aspiratie rezistent la vacuum:

• de ex. Setul de aspiratie GARDENA art. 1411/1412/1418
- sau Furtunul de aspiratie pentru fântână de tip țeavă GARDENA art. 1729.
- Furtunurile de aspiratie ② fără racord filetat se vor îmbina prin intermediul unui conector de furtun de aspiratie (de ex. art. 1723/1724) cu racordul părții de aspiratie și se înșurubează ermetic.

2.2.1 Există 2 tipuri de sisteme de racordare:

Prevăzut pentru garnitură plată:

Nu este necesară o bandă de etanșare pentru filet.

→ Asigurați-vă de faptul că garnitura plată ⑥ este introdusă în conectorul furtunului de aspiratie și că nu este deteriorată.

Prevăzut pentru banda de etanșare pentru filet (Teflon):

Nu este necesară o garnitură plată.

Un sistem de etansare nepotrivit poate cauza scurgeri.

→ Folosiți sistemul de etanșare prevăzut pentru aceasta.

1. Asigurați-vă de faptul că garnitura plată ⑥ este introdusă în conectorul furtunului de aspiratie.
2. Însurubați etanș furtunul de aspiratie ② pe racordul de pe partea de aspiratie ①. Astfel, conectorul furtunului de aspiratie trebuie amplasat drept [Fig. A1].
3. Pozati furtunul de aspiratie ② drept si fără răsuciri.
4. În cazul unei înăltjimi de aspiratie mai mari de 3 m: fixați suplimentar furtunul de aspiratie② (de ex. prin legarea de un suport de lemn). În felul acesta, pompa este descărcată de greutatea furtunului de aspiratie.

2.3 Racordarea furtunului pe partea de refulare [Fig. A7]:

Pentru asigurarea unei bune aerisiri, furtunul de presiune se racordează numai după umplerea pompei (vezi 3.1.3 Punerea pompei în funcțiune).

Racordul de pe partea de refulare ③ este prevăzut cu un filet exterior de 33,3 mm (G 1").

Piesa de racord de pe partea de refulare poate fi strânsă doar manual.

O utilizare optimizată a capacității de pompare este atinsă prin racordarea furtunurilor de 19 mm (3/4"):

• de ex. Setul de racordare a pompelor GARDENA art. 1752
• sau de la furtunuri 25 mm (1") cu piesă filetată de cuplare rapidă GARDENA cu filet interior art. 7109/Piesă de furtun de cuplare rapidă art. 7103.

Pe partea de refulare se află 2 racorduri. Un racord orizontal (rotativ la 180°) și unul vertical. Racordul neutilizat trebuie acoperit cu capacul de închidere 34.

Țineți sau fixați vertical furtunul de presiune, astfel încât să se evite o îndoire a furtunului de presiune la iesirea verticală a pompei.

Pozatii furtunul plat pe podea și evitați ridicările sub formă de U ale furtunului și furtunurile înțășurate. Pentru eliminarea aerului este optim dacă este pozat complet furtunul de presiune și dacă este dispus în sus privind din- spre pompă.

1. Legați furtunul de presiune ④ la racordul părții de refulare ③.
2. Se înșurubează capacul de închidere ③a pe racordul neutilizat de pe partea de refulare.

2.3.1 Racordul furtunului de presiune prin sistemul de fişare GARDENA:

Prin sistemul de conectori GARDENA pot fi conectate furtunuri de 19 mm (3/4") / 16 mm (5/8") și de 13 mm (1/2").

Diametrul furtunului Conector pentru pompă

13 mm (1/2") GARDENA Set conectare pompă art. 1750
16 mm (5/8") GARDENA Stuț robinet cu filet	art. 18202
GARDENA Mufă conectoare	art. 18216

19 mm (3/4") GARDENA Set conectare pompă art. 1752

2.3.2 Racord paralel cu mai mult de 2 furtunuri de presiune:

La racordul paralel cu mai mult de 2 furtunuri de presiune recomandăm utilizarea:

• de ex. a Distribuitorului GARDENA cu 2 sau 4 căi art. 8193/8194
• sau a Valvei GARDENA cu 2 căi art. 940

Acestea pot fi înșurubate direct pe racordul de pe partea de refulare③.

2.4 Art. 9058 / 9059: Racordarea senzorului de umiditate a solului (optional) [Fig. A8]:

Pe lângă temporizare (vezi manualul de utilizare al display-ului Bluetooth®) există și posibilitate de a ține cont de umiditatea solului. În cazul în care umiditatea solului este suficientă, udarea programată nu se efectuează.

1. Amplasati senzorul de umiditate a solului în zona de irigare.
2. Deschideti capacul pentru murdărie ①.
3. Introduceți fișa senzorului în racordul senzorului ⑦ pompei.

3. OPERAREA

PERICOL!

Leziuni corporale!

Pericol de accidentare cauzat de pornirea accidentală.

→ Scoateți stecărul cablului de alimentare din priza de rețea.

3.1 Pornirea/oprirea pompei [Fig. 01/02]:

ATENTIE!

Functionarea uscată a pompei!

Asigurați-vă de faptul că pompa este umplută cu apă până la scurge- rea de preaplin înaintea fiecărui proces de pornire (min. 2 l).

3.1.1 Art. 9058/9059:

Operare prin intermediul aplicatiei GARDENA Bluetooth®:

Cu ajutorul aplicatiei gratuite GARDENA Bluetooth® este posibil controlul în orice moment al pompei de grădină GARDENA Bluetooth®.

Aceasta poate fi descârcată prin Apple App Store sau Google Play Store.

→ Pentru aceasta observați instrucțiunile alăturate privind comanda display-ului Bluetooth®.

3.1.2 Art. 9058/9059:

Comanda prin display-ul de pe pompă:

→ Pentru aceasta observați instrucțiunile alăturate privind comanda display-ului Bluetooth®.

3.1.3 Punerea pompei în funcțiune:

1. Îndepărtarea furtunului de presiune (Out). În felul acesta, pompa este dezaerată mai bine la umplere.
2. Deşurubați manual îmbinarea filetată ⑤ pe deschiderea de umplere⑥.
3. Se scoate filtrul. În felul acesta se poate observa mai uşor nivelul apei la umplere.

4. Completați încet min. 2 l apă prin deschiderea de umplere ⑥ până la atingerea unui nivel stabil al apei la înălțimea racordului de pe partea de aspiratie [Fig. A4]. Procesul de umplere poate dura până la 2 minute.

5. La utilizarea unui ventil de refulare: umpleți furtunul de aspiratie cu apă. Aceasta accelerează procesul de aspirare.

6. Goliți restul de apă din furtunul de presiune ④ înaintea racordării. În felul acesta, aerul poate ieși în timpul procesului de aspirare.

7. După umplerea pompei: racordati furtunul de presiune (Out) la pompă.

8. Reaşezati filtrul.

9. Înşurubați manual îmbinarea filetată ⑤ pe deschiderea de umplere ⑥ până la opritor (nu răsuciți excesiv și nu folosiți cleștele).

10. Deschideti robinetii de închidere eventual existenți pe conducta de presiune (aparate de racordare, opritor apă, etc.). Toți consumatori trebuie deschiși până la poziția max. posibilă.

11. Introduceți stecărul cablului de alimentare într-o priză de rețea. Art. 9058/9059: Vezi manualul de utilizare al display-ului Bluetooth®.

12. În cazul unei înăltimi de aspiratie mai mari: ridicati și tineți ridicat furtunul de presiune④ pe durata procesului de aspiratie min. 1,8 m vertical în sus peste pompă.

13. Art. 9057: Apăsăti întrerupătorul Pornit/Oprit ⑦ în poziția Pornit. Întrerupătorul Pornit / Oprit se aprinde. Art. 9058/9059: Vezi manualul de utilizare al display-ului Bluetooth®.

Pompa pomește și pompează apa după procesul de aspirație. Procesul de aspirare poate dura până la 5 minute.

Art. 9057: Dacă pompa încă nu pompează apă după 5 minute:

1. Apăsați întrerupătorul Pornit/Oprit ⑦ în poziția Oprit. Pompa se oprește.
2. Lăsați pompa să se răcească.
3. Căutați în 6.4 Tabelul de erori după cauzele posibile.
4. Repomiți pompa (vezi 3.1.3 Punerea pompei în funcțiune).

3.1.4 Oprirea pompei:

→ Art. 9057: Apăsați întrerupătorul Pornit/Oprit ⑦ în poziția Oprit. Pompa se oprește, iar întrerupătorul Pornit / Oprit nu se mai aprinde.
→ Art. 9058/9059: Vezi manualul de utilizare al display-ului Bluetooth®.

3.1.5 Art. 9058/9059:

Dacă pompa încă nu pompează apă după 5 minute:

→ Vezi manualul de utilizare al display-ului Bluetooth

3.2 Numai pentru art. 9058 / 9059: Functia safe-pump:

→ Vezi manualul de utilizare al display-ului Bluetooth

3.3 Sfaturi pentru pompe:

3.3.1 Sfat general privind aspirația:

Înălțimea maximă de aspiratie automată indicată poate fi atinsă numai dacă pompa a fost umplută până la scurgerea de preaplin prin intermediul deschiderii de umplere, iar furtunul de presiune ④ va fi ținut în timpul procesului de aspirare la o astfel de înălțime, încât apa să nu poată curge din pompă prin furtunul de presiune ④. Pompa se umple înainte ca furtunurile, racordul fix etc. să fie racordate la pompă pe partea de refulare. În felul acesta se asigură faptul că pompă poate fi umplută complet cu apă (2 l) (este posibilă eliminarea aerului).

Pompa trebuie umplută cu 2 l de apă.

3.3.2 Regimul silentios:

Pompa este silențioasă. Acest avantaj poate fi menținut numai printr-o instalare corectă:

→ Alegeți o bază fără vibrații (de ex. nu se așază pe table sau pe rezervorul de plastic).

3.3.3 Valorile max. ale debitului:

Pompa dispune de o valvă de bypass pentru a permite timpi de aspiratie reduși. La capătul deschis al furtunului fără aparate de racordare sau cu diametre foarte mari ale furtunului, valva nu poate comuta eventual de pe regimul de aspiratie, pe cel de pompare din cauza condițiilor de presiune hidraulică. Acest lucru poate cauza creșterea zgomotului de funcționare. Pentru exploatarea întregii capacități de pompare puteți închide evacuarea apei pentru cca. 1 secundă, cu motorul în funcțiune (de ex. prin îndoirea furtunului). Acest lucru permite electrovalvei să își ia poziția corectă, care se va auzi ca un clic. Aceasta se produce automat în aplicațiile standard cu elemente racordate, cum ar fi duș-stropitoare, aspersor.

3.3.4 Montarea prefiltrului:

Dacă un prefiltru este prea lung, atunci, în locul poziției verticale în jos, poate fi montat și în altă poziție (de ex. orizontal).

4. ÎNTRETINEREA

PERICOL!

Leziuni corporale!

Pericol de accidentare cauzat de pornirea accidentală.

→ Scoateți stecărul cablului de alimentare din priza de rețea.

4.1 Curățarea pompei:

PERICOL!

Leziunicorporale!

Pericol de accidentare și pericol de deteriorare a produsului.

→ Nu curățați produsul cu apă sau cu un jet de apă (în special nu cu jetul de apă sub înaltă presiune).
→ Nu curățați cu substanțe chimice, inclusiv benzină sau solventi. Unele dintre acestea pot deteriora piese importante din material plastic.

→ Curățați carcasa pompei folosind o lavetă uredă.

4.2 Spălarea pompei:

După pomparea apei cu continut de clor, pompa trebuie spălată.

1. Pompati apă călduță (max. 35 °C) eventual prin adăugarea unui detergent delicat (de ex. detergent de vase), până când apa pompată este curată.
2. Salubrizati resturile în conformitate cu directivele locale valabile privind salubrizarea deșeurilor.

5. DEPOZITAREA

5.1 Scoaterea din funcțiune [Fig. S1]:

ATENTIE!

Înghețul cauzează deteriorarea pompei!

→ Păstrați pompa într-un loc ferit de înghet.

Produsul trebuie depozitat într-un loc neaccesibil copiilor.

1. Scoateți stecărul cablului de alimentare din priza de rețea.
2. Închideti eventualele robinete de închidere blocate în furtunul de aspiratie.
3. Deschideți robineții de închidere eventual existenți pe conducta de presiune (aparate de racordare, opritor apă, etc.). În felul acesta, partea de refulare devine depresurizată.

4. Deşurubați manual îmbinarea filetată ⑤ de pe ștuțul de umplere ⑥ și șurubul de golire a apei ⑧. Astfel, pompa este golită.

5. Înclinați ușor pompa în direcția scurgerii (cca. 80°) astfel încât pompa să se descarce complet.

6. Deşurubați furtunul de aspiratie și furtunul de presiune.
7. Însurubați manual îmbinarea filetată ⑤ pe deschiderea de umplere ⑥ și şurubul de golire a apei ⑧ (nu folositi cleștele).
8. Curățati pompa (vezi 4. ÎNTRETINEREA).
9. Păstrați pompa într-un loc uscat, închis și ferit de înghet.

6. REMEDIEREA DEFECTIUNILOR

PERICOL!

Leziuni corporale!

Pericol de accidentare cauzat de pornirea accidentală. → Scoateți stecărul cablului de alimentare din priza de rețea.

6.1 Eliberarea turbinei [Fig. T1/T2]:

Este posibilă desprinderea unui rotor blocat de murdărie.

1. Numai pentru art. 9058/9059:
   Detașati capacul pentru murdărie ① al senzorului pentru umiditatea podelei sau deconectați senzorul conectat pentru umiditatea podelei.
2. Deşurubați cele 6 şuruburi Ⓗ, Ⓞsi Ⓝ.
3. Detaşati cele două carcase ⑩.
4. Trageti dopul de cauciuc ① de pe axul rotorului ⑫.
5. Rotiți axul rotorului ⑫ cu o şurubelnită izolată în sens orar. În acest fel se desface rotorul blocat.

6. Remonlați dopul de cauciuc ① și cele două carcase ② în ordine inversă. Asigurați-vă de faptul că şunubunile ③, ④ și ⑤ sunt alocate orificiilor corecte de şurub în funcție de lungime.

7. Numai pentru art. 9058/9059:

Reintroduceți capacul pentru murdărie© al senzorului pentru umiditatea podelei sau reintroduceți senzorul conectat pentru umiditatea podelei.

6.2 Curățarea filtrului [Fig. T3]:

Dacă pompa nu pomește sau se oprește brusc în timpul funcționării, acest lucru poate fi consecința unui filtru înfundat.

1. Închideti toate robinetele de închidere existente pe partea de aspiratie.
2. Deschideți robineții de închidere eventual existenți pe conducta de presiune (aparate de racordare, opritor apă, etc.). În felul acesta, partea de refulare devine depresurizată.
3. Deşurubați manual îmbinarea filetată ⑤ pe deschiderea de umplere ⑥.
4. Trageți vertical filtrul ⑱ afară din ștuțul de umplere ⑥.
5. Tineți ferm paharul ⑭ și deşurubați filtrul ⑬ în sens anteriorar afară din pahar ⑭ (închizătoare cu baionetă).
6. Curățați paharul ⑭ sub un jet de apă
7. Curățați filtrul ⑬ de ex. cu o perie moale.
8. Remontați filtrul ⑬ în ordine inversă.

6.3 Numai pentru art. 9058 / 9059:

Curățarea senzorului de debit [Fig. T1 / T4]:

1. Numai pentru art. 9058/9059:
   Detașați capacul pentru murdărie ⑭ al senzorului pentru umiditatea podelei sau deconectați senzorul conectat pentru umiditatea podelei.
2. Deşurubați cele 6 şuruburi Ⓗ, Ⓗ și Ⓔ (vezi 6.1 Eliberarea turbinei).
3. Detaşati cele două carcase ⑩.
4. Deşurubati capacul ⑮ cu o cheie inbus (mărimea 10) în sens antiorar.
5. Trageți senzorul pentru debit ⑯ afară din deschiderea senzorului⑦.
6. Curățati senzorul pentru debit ⑯ sub un jet de apă.
7. Curățați deschiderea senzorului ©folosind o lavetă umedă (fără detergent).
8. Verificați mobilitatea senzorului pentru debit ⑯.
9. Remontați senzorul pentru debit ⑯ în ordine inversă.
   10.Remontați cele două carcase ⑩ în ordine inversă.
   11.Numai pentru art. 9058/9059:
   Reintroduceți capacul pentru murdărie ④ al senzorului pentru umiditatea podelei sau reintroduceți senzorul conectat pentru umiditatea podelei.

6.4 Tabel cu erori:

Pentru art. 9058 / 9059: Consultați suplimentar descrierea display-urilor în manualul de utilizare al display-ului Bluetooth®.

Problemă Cauză posibilă Remediu

Pompa funcționează, însănu se realizează amorsarea	Conductă de aspiratie neetanșă, respectiv deteriorată [Fig. A2].	→ Verificați dacă furtunul de aspirație este deteriorat și ctanșați-l.
	Pompa aspiră aer într-un loc de racord [Fig. A2].	→ Etanșați racordurile de pc partea de aspirație.
	Nu există apă în cisternă, rezervorul de apă, conducta de apă etc.	→ Asigurați alimentarea cu apă pe partea de aspirație.
	Pompa nu a fost umplută cu apă. [Fig. A4].	→ Umpleți pompa (vezi 3.1.3 Punerea pompei în funcțiune).
	Apa se scurge în procesul de aspirare prin furtunul de preslu- ne.	1. Umpleți din nou pompa.2. Tineți sus furtunul de preslune.3. Reporniți pompa (vezi 3.1.3 Punerea pompei în funcțiune).
	O conexiune absolut etanșă și rezistentă la presiuni negative se obtține prin folosirea GARDENA Furtunilor de aspiratie (vezi 8. ACCESORII/PIESE DE SCHIMB).
	Îmbinarea filetată la ștuțul de umplere este neetanșă [Fig. A2].	→ Verificați garnitura (înlocu- lți-o în caz de nevole) și strângeți ferm manual îmbi- narea filetată (fără să folo- siti un clește).
	Nu este posibilă eliminarea aerului deoarece conducta de presiune este închisă resp. există resturi de apă în furtunul de preslune.	→ Deschideți robineții de închi- dere existenți pe conducta de presiune (de ex. stropitoare) respectiv goliți furtunul de preslune.
	Nu este posibilă eliminarea aerului deoarece furtunul de presiune este înfășurat.	1. Pozați furtunul de presiune drept pe întreaga lungime.2. Pozați furtunul în sus de la leșirea pompei.3. Nu îndoți furtunul de presiu- ne la ieșirea pompei.4. Deschideți toți consumatorii la maxim.
	Nu a fost așteptat timpul de aspirație de 5 min.	→ Așteptați până la 5 min. până când pompa furnizează apă.
	Filtrul de aspirație sau elementul de blocare la întoarcere din fur- tunul de aspirație sunt înfundate.	→ Curătați filtrul de aspirație resp. elementul de blocare la întoarcere.
	Capătul furtunului de aspirație nu este în apă [Fig. A5].	→ Înlocuți capătul furtunului de aspirație mai adânc în apă.
	Înălțimea de aspirație este prea mare [Fig. A5].	→ Reduceți înălțimea de aspirație.
	În cazul altor dificultăți în ceea ce privește amorsarea, folosiți GARDENA Furtunuri de aspiratie cu supapă de sens (vezi 8. ACCESORII/PIESE DE SCHIMB).Umpleți pompa cu apă înaintea pornirii.
Pompa nu pornește sau se opreste brusc în timpul funcționării	Întrerupătorul de protectie termică a oprit pompa din cauza supraîncălzirii.	→ Lăsați pompa să se răcească, goliți pompa și reumpleți-o.→ Observați temperatura maxi- mă a lichidului (35 °C).
	Pompa nu este alimentată cu energie electrică.	→ Verificați siguranțele și cone- xiunile cu fișă electrice.
	Întrerupătorul de protectie împo- triva curenților reziduali (RCD) a declanșat (curent rezidual).	→ Scoateți stecărul din priza de rețea și adresați-vă servi- ce-ului GARDENA.
	Pompa nu este pornită. → Apăsați întrerupătorul Pornit / Oprit în poziția Pornit.
Pompa funcționează însă performanțele la ieșire scad	Capătul furtunului de aspirație nu este în apă [Fig. A5].	→ Înlocuți capătul furtunului de aspirație mai adânc în apă.
	Filtrul de aspirație sau element- tul de blocare la întoarcere din furtunul de aspirație sunt înfun- date.	→ Curătați filtrul de aspirație resp. elementul de blocare la întoarcere.
	Nu există apă în cisternă, rezervorul de apă, conducta de apă etc.	→ Asigurați alimentarea cu apă pe partea de aspirație.
	Conducta de aspirație este neetanșă [Fig. A2].	→ Remediați neetanșeilatea.
	Rotorul este blocat. → Slăbiți rotorul.

Problemă Cauză posibilă Remediu

Pompa funcionează însă performanțele la ieșire scad	Furtunul de presiune este îndoit. → Pozați furtunul de presiune fără îndoire și aveți grilă să nu-l îndoiți la ieșirea pompei.
Îmbinarea filetată a filtrului nu poate fi deschlsă manual	Filetul este murdar. → Pentru deschidere folosiți un clește pentru pompe de apă. → Curățați filetul la filtru și în pompă.

NOTĂ:

Reparațiile vor fi efectuate în exclusivitate de centrele de service GARDENA și de dealeri autorizați de GARDENA.

→ În caz de alte defectiuni vă rugăm să vă adresați centrului de service GARDENA.

1. DATE TEHNICE

Pompă de grădină		Unitate Valoare(art. 9057)	Valoare(art. 9058)	Valoare(art. 9059)
Putere nominală W 900 1050 1300
Tensiunea de rețea V (AC) 230 230 230
Frecvența de rețea		Hz	50	50
Cantitatea max. transportată		l/h	5600 6300 6500
Presiunea max./ înălțimea max. de transport		bar / m	4,747	4,949
Înălțimea max. de aspiratie este		m 8	8	8
Presiune Internă admisă (pe partea de refulare)		bar	6	6
Cablu de conexiune		m	1,5(H07RN-F)	1,5(H07RN-F)
Greutatea fără cablu (aprox.)		kg	10	10,7
Presiune acustică L_pA
Distanța:	1 m		58	59
	5 m	dB	45	45
	10 m		38	39
Nivel de putere acustică L_WA^D :măsurat/garantatIncertitudine k_WA		dB (A)	67 / 692,67	68 / 702,29
Temperatură de mediu maximă		°C	35	35

Procedura de măsurare conform: 1) RL 2000/14/EU

1. ACCESORII / PIESE DE SCHIMB

Furtunuri de aspiratie GARDENA	Rezistent la îndoire și vid, disponibil la alegere la metru, art. 1720/1721 (19 mm (3/4")/25 mm (1") fără armături de racordare sau cu lungime fixă, art. 1411/1418 complet cu armături de racordare.
Conectori furtun aspiratie GARDENA	Pentru racordare pe partea de aspiratie. art. 1723/1724
Set conectare pompă GARDENA	Pentru racordul pe partea cu presiunea.	art. 1750/1752
Filtru de aspiratie cu supapă de sens GARDENA	Pentru furtunile vândute la metru.	art. 1726/1727/1728
Filtru preliminar pompă GARDENA	Recomandat la pomparea apei cu nisip.	art. 1730/1731
Furtunuri de aspiratie pentru fântâni arteziene GARDENA	Pentru conectarea etanșă a pompei la la fântâni arteziene sau conducte fixe. Lungimea de 0,5 m. Cu filet interior de 33,3 mm (G1) în ambele pârti.	art. 1729
Unitate de aspirare flotantă GARDENA	Pentru aspirare curată sub suprafața apel.	art. 1417
Cuplajul rapid GARDENA	Pentru racordul pe partea de refulare a furtunurilor de presiune de 1 inch.	art. 7109/7103
GARDENA Senzor de umiditate a solului	Pentru irlgare în funcție de umiditatea solului.	art. 1188/1867
Cablu prelungitor GARDENA (lungimea: 10 metri)	Pentru prelungirea cablului senzorului până la maxim 105 metri.	art. 1868

9. GARANTIE/SERVICE

9.1 Înregistrarea produsului:

Înregistrați-vă produsul la gardena.com/registration.

9.2 Service:

Găsiți actualele informațiile de contact ale serviciului nostru pe verso și online:

10.1 Eliminarea pompei ca deșeu:

(conform Directivei 2012/19/EU)

Este interzisă eliminarea produsului ca gunoi menajer obișnuit. Acesta trebuie eliminat ca deșeu conform prescripțiilor locale de protecția mediului.

IMPORTANT!

→ Eliminați ca deșeu produsul prin sau de către punctul de colectare și reciclare locale.

tr Bahçe pompası 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1. EMNİYET BİLGİLERİ ..... 111
2. MONTAJ....112
3. KULLANIM 113
4. BAKIM....114
5. DEPOLAMA 114
6. HATA GİDERME 114
7. TEKNİK ÖZELLİKLER 115
8. AKSESUAR/YEDEK PARÇALAR 116
9. GARANTI/SERVIS 116
10. TASFIYE 116

Caracteristică pompă
