| Tipo de produto | Bomba de rega de superfície |
| Marca | Gardena |
| Modelo | 6300 SilentComfort |
| Referência | 9058 |
| Potência nominal | 1050 W |
| Tensão da rede | 230 V / 50 Hz |
| Caudal máximo | 6300 l/h |
| Pressão máxima / Altura de elevação máxima | 4,9 bar / 49 m |
| Altura máxima de auto-escorvamento | 8 m |
| Pressão interna admissível (lado da pressão) | 6 bar |
| Temperatura máxima do líquido | 35 °C |
| Cabo de alimentação | 1,5 m (H07RN-F) |
| Peso (sem cabo) | 10,7 kg |
| Nível de pressão sonora (L_pA a 1 m) | 59 dB(A) |
| Nível de potência sonora (L_WA) | 68 / 70 dB(A) (medido/garantido) |
| Funções principais | Bombagem de água limpa, comando Bluetooth via aplicação, função safe pump, sonda de humidade opcional |
| Manutenção e limpeza | Limpar o filtro, enxaguar após água clorada, esvaziar antes do gelo |
| Segurança | Disjuntor FI 30 mA, proteção térmica, paragem automática em sobreaquecimento |
| Peças sobressalentes e acessórios | Mangueiras de aspiração (ref. 1411/1412/1418), adaptadores (1723/1724), filtros, sonda de humidade (1188/1867) |
| Informações gerais | Garantia após registo em gardena.com, serviço pós-venda disponível |
Perguntas frequentes - 6300 SilentComfort GARDENA
Perguntas dos utilizadores sobre 6300 SilentComfort GARDENA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Bomba de água em formato PDF gratuitamente! Encontre o seu manual 6300 SilentComfort - GARDENA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 6300 SilentComfort da marca GARDENA.
MANUAL DE UTILIZADOR 6300 SilentComfort GARDENA
- ADVERTÊNCIAS DE SEGURANÇA .....52
- MONTAGEM 53
- FUNCIONAMENTO .....54
- MANUTENÇÃO....55
- ARMAZENAMENTO .....55
- RESOLUÇÃO DE AVARIAS .....55
- DADOS TÉCNICOS....56
- ACESSÓRIOS/PEÇAS DE SUBSTITUIÇÃO .....57
- GARANTIA/ASSISTÊNCIA .....57
- ELIMINAÇÃO .....57
Tradução do manual de instruções original.
1. ADVERTÊNCIAS DE SEGURANÇA
1.1 Explicação dos símbolos
Leia o manual de instruções.
1.2 Advertências gerais de segurança
1.2.1 Advertências gerais de segurança para bombas
PERIGO!
Choque elétrico!
Perigo de ferimentos devido a choque elétrico.
→ O produto tem de ser alimentado através de um dispositivo de proteção diferencial residual (RCD) com uma corrente de disparo nominal máxima de 30 mA.
→ Desligue o produto da rede antes de o colocar fora de serviço, realizar a manutenção ou a substituição de peças. Para isso, a tomada tem de estar no campo de visão.
1.2.2 Advertências de segurança para bombas de jardim
1.2.2.1 Operação segura:
A temperatura da água não deve exceder 35 °C.
A bomba não deve ser usada quando houver pessoas na água.
Pode ocorrer a contaminação do líquido devido à fuga de lubrificantes.
1.2.2.2 Disjuntor:
Disjuntor térmico:
Em caso de sobrecarga, a bomba é desligada pelo disjuntor térmico incorporado. Depois de o motor ter arretecido o suficiente, a bomba fica novamente operacional.

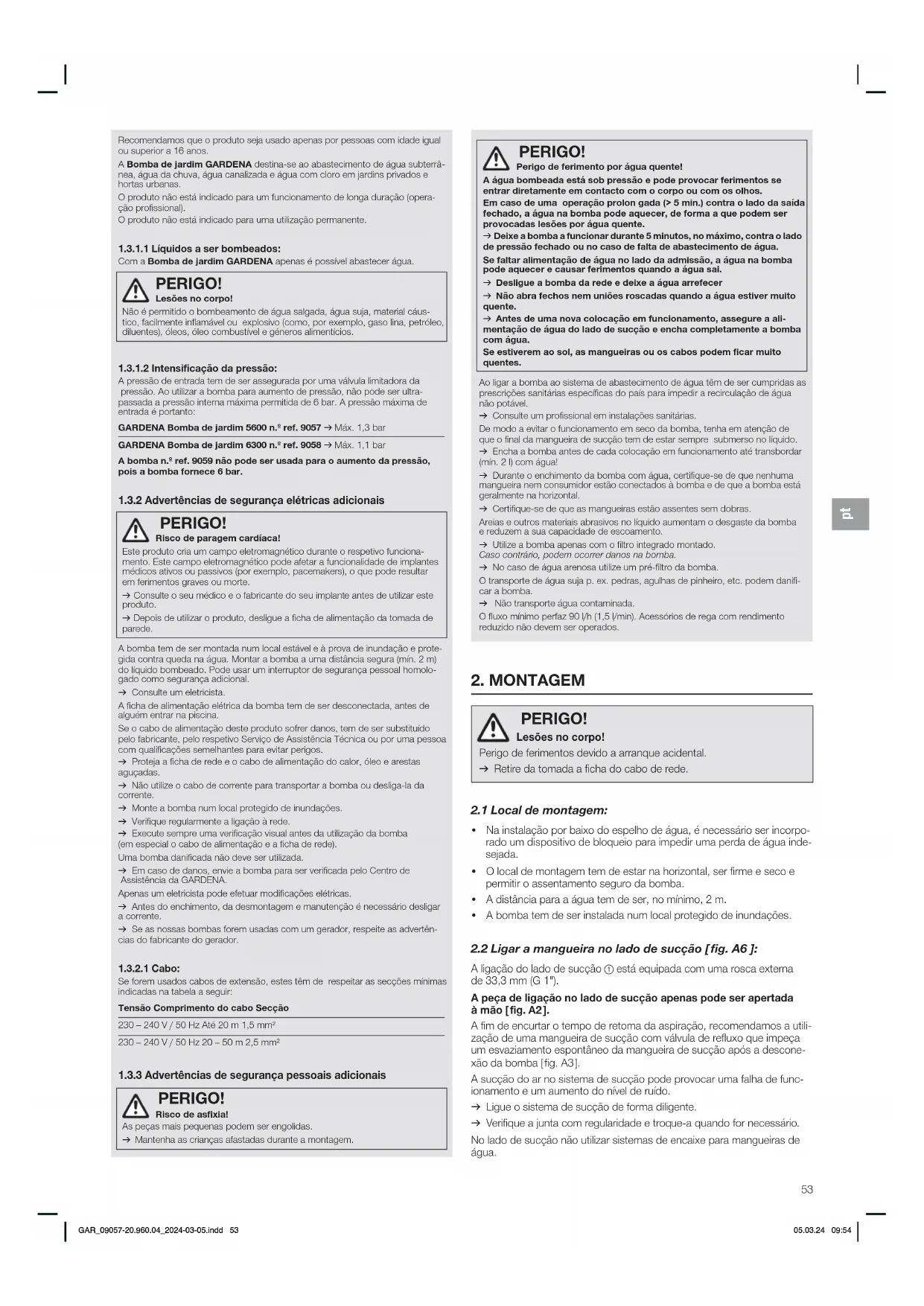

1.3 Advertências de segurança adicionais
1.3.1 Utilização prevista
Este produto pode ser usado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimentos, quando estas sejam supervisionadas ou recebam instruções relativamente ao uso do aparelho e compreendam os perigos dai resultantes. As crianças não devem brincar com o produto. A limpoza e a manutenção a cargo do utilizador não devem ser realizadas por crianças, exceto, se tiverem uma idade igual ou superior a 8 anos de idade e estejam sob supervisão.
Recomendamos que o produto seja usado apenas por pessoas com idade igual ou superior a 16 anos.
A Bomba de Jardim GARDENA destina-se ao abastecimento de água subterrânea, água da chuva, água canalizada e água com oloro em jardins privados e hortas urbanas.
O produto não está indicado para um funcionamento de longa duração (operação profissional).
O produto não está indicado para uma utilização permanente.
Com a Bomba de jardim GARDENA apenas é possível abastecer água.
PERIGO!
Lesões no corpo!
Não é permitido o bombeamento de água salgada, água suja, material cáustico, facilmente inflamável ou explosivo (como, por exemplo, gaso lina, petróleo, diluentes), óleos, óleo combustível e géneros alimentícios.
1.3.1.2 Intensificação da pressão:
A pressão de entrada tem de ser assegurada por uma válvula limitadora da pressão. Ao utilizar a bomba para aumento de pressão, não pode ser ultrapassada a pressão interna máxima permitida de 6 bar. A pressão máxima de entrada é portanto:
GARDENA Bomba de jardim 5600 n.º ref. 9057 → Máx. 1,3 bar
GARDENA Bomba de Jardim 6300 n.º ref. 9058 → Máx. 1,1 bar
A bomba n.º ref. 9059 não pode ser usada para o aumento da pressão, pois a bomba fomece 6 bar.
1.3.2 Advertências de segurança elétricas adicionais
PERIGO!
Risco de paragem cardíaca!
Este produto cria um campo eletromagnético durante o respetivo funcionamento. Este campo eletromagnético pode afetar a funcionalidade de implantes médicos alivos ou passivos (por exemplo, pacemakers), o que pode resultar em terimentos graves ou morte.
→ Consulte o seu médico e o fabricante do seu implante antes de utilizar este produto.
→ Depois de utilizar o produto, desligue a ficha de alimentação da tornada de parede.
A bomba tem de ser montada num local estável e à prova de inundação e protegida contra queda na água. Montar a bomba a uma distância segura (min. 2 m) do líquido bombeado. Pode usar um interruptor de segurança pessoal homologado como segurança adicional.
→ Consulte um eletricista.
A ficha de alimentação elétrica da bomba tem de ser desconectada, antes de alguém entrar na piscina.
Se o cabo de alimentação deste produto sofrer danos, tem de ser substituído pelo fabricante, pelo respetivo Serviço de Assistência Técnica ou por uma pessoa com qualificações semelhantes para evitar perigos.
→ Proteja a ficha de rede e o cabo de alimentação do calor, óleo e arestas aguçadas.
→ Não utilize o cabo de corrente para transportar a bomba ou desliga-la da corrente.
→ Monte a bomba num local protegido de inundações.
→ Venifique regularmente a ligação à rede.
→ Execute sempre uma verificação visual antes da utilização da bomba (em especial o cabo de alimentação o a ficha de rede).
Uma bomba danificada não deve ser utilizada.
→ Em caso de danos, envie a bomba para ser verificada pelo Centro de Assistência da GARDENA.
Apenas um eletricista pode efetuar modificações elétricas.
→ Antes do enchimento, da desmontagem e manutenção é necessário desligar a corrente.
→ Se as nossas bombas forem usadas com um gerador, respeite as advertências do fabricante do gerador.
1.3.2.1 Cabo:
Se forem usados cabos de extensão, estes têm de respeitar as secções mínimas indicadas na tabela a seguir:
Tensão Comprimento do cabo Secção
230 - 240 V / 50 Hz Até 20 m 1,5 mm²
230 - 240 V / 50 Hz 20 - 50 m 2.5 mm ^2
1.3.3 Advertências de segurança pessoais adicionais
PERIGO!
Risco de asfixia!
As poças mais pequenas podem ser engolidas.
→ Mantenha as crianças afastadas durante a montagem.
PERIGO!
Perigo de ferimento por água quentel
A água bombeada está sob pressão e pode provocar ferimentos se entrar diretamente em contacto com o corpo ou com os olhos. Em caso de uma operação prolongada (> 5 min.) contra o lado da saída fechado, a água na bomba pode aquecer, de forma a que podem ser provocadas lesões por água quente.
→ Deixe a bomba a funcionar durante 5 minutos, no máximo, contra o lado de pressão fechado ou no caso de falta de abastecimento de água. Se faltar alimentação de água no lado da admissão, a água na bomba pode aquecer e causar ferimentos quando a água sal.
→ Desligue a bomba da rede e delxe a água arrefecer
→ Não abra fechos nem uniões roscadas quando a água estiver muito quente.
→ Antes de uma nova colocação em funcionamento, assegure a alimentação de água do lado de sucção e encha completamente a bomba com água.
Se estliverem ao sol, as manguelras ou os cabos podem ficar multo quentes.
Ao ligar a bomba ao sistema de abastecimento de água têm de ser cumpridas as prescrições sanitárias específicas do país para impedir a recirculação de água não potável.
→ Consulte um profissional em instalações sanitárias.
De modo a evitar o funcionamento em seco da bomba, tenha em atenção de
que o final da mangueira de sucção tem de estar sempre submerso no líquido.
→ Encha a bomba antes de cada colocação em funcionamento até transbordar (min. 2 l) com água!
→ Durante o enchimento da bomba com água, certifique-se de que nenhuma mangueira nem consumidor estão conectados à bomba e de que a bomba está geralmente na horizontal.
→ Certifique-se de que as mangueiras estão assentes sem dobras.
Areias e outros materiais abrasivos no líquido aumentam o desgaste da bomba e reduzem a sua capacidade de escoamento.
→ Utilize a bomba apenas com o filtro integrado montado.
Caso contrário, podem ocorer danos na bomba.
→ No caso de água arenosa utilize um pré-filtro da bomba.
O transporte de água suja p. ex. pedras, agulhas de pinheiro, etc. podem danificar a bomba.
→ Não transporte água contaminada.
O fluxo mínimo perfaz 90 l/h (1,5 l/min). Acessórios de rega com rendimento reduzido não devem ser operados.
2. MONTAGEM
PERIGO!
Lesões no corpo!
Perigo de ferimentos devido a arranque acidental.
→ Retire da tomada a ficha do cabo de rede.
2.1 Local de montagem:
- Na instalação por baixo do espelho de água, é necessário ser incorporado um dispositivo de bloqueio para impedir uma perda de água inde-sejada.
- O local de montagem tem de estar na horizontal, ser firme e seco e permitir o assentamento seguro da bomba.
- A distância para a água tem de ser, no mínimo, 2 m.
- A bomba tem de ser instalada num local protegido de inundações.
2.2 Ligar a mangueira no lado de sucção [fig. A6]:
A ligação do lado de sucção ① está equipada com uma rosca externa de 33,3 mm (G 1").
A peça de ligação no lado de sucção apenas pode ser apertada à mão [fig. A2].
A fim de encurtar o tempo de retoma da aspiração, recomendamos a utilização de uma mangueira de sucção com válvula de refluxo que impeça um esvaziamento espontâneo da mangueira de sucção após a desconexão da bomba [fig. A3].
A sucção do ar no sistema de sucção pode provocar uma falha de funcionamento e um aumento do nível de ruido.
→ Ligue o sistema de sucção de forma diligente.
→ Verifique a junta com regularidade e troque-a quando for necessário.
No lado de sucção não utilizar sistemas de encaixe para mangueiras de água.
No lado de sucção tem de ser usada uma mangueira de sucção resistente a vácuo:
• por ex. a Unidade de sucção GARDENA n.º ref. 1411/1412/1418
- ou a mangueira de sucção para poços de propulsão GARDENA n.º ref. 1729.
- Unir mangueiras de sucção ② sem ligação roscada através de uma peça de conexão da mangueira de sucção (por ex. n.º ref. 1723/1724) com a ligação do lado de sucção e aparafusar de um modo hemético.
2.2.1 Existem 2 tipos de sistemas de ligação:
Previsto para junta plana:
Não é necessária uma fita de vedação de roscas.
→ Certifique-se de que a junta plana ⑥ está inserida e sem danos na peça de conexão da mangueira de sucção.
Previsto para fita de vedação de roscas (Teflon):
Não necessita de junta plana.
Um sistema de vedação desadequado pode provocar fugas.
→ Utilize o sistema de vedação previsto para o efeito.
- Certifique-se de que a junta plana ⑥ está inserida na peça de conexão da mangueira de sucção.
- Aparafuse de modo hermético a mangueira de sucção ② resistente ao vácuo na conexão do lado de sucção ①. Para isso, a peça de conexão da mangueira de sucção tem de ser colocada em linha reta [ fig. A1 ].
- Assente a mangueira de sucção ② em linha reta e sem enrolar.
- Em caso de alturas de sucção superiores a 3 m: fixe a mangueira de sucção ② adicionalmente (por ex. ate-a um pau). Assim, a bomba é aliviada do peso da mangueira de sucção.
2.3 Ligar a mangueira do lado de pressão [fig. A7]:
A fim de assegurar uma boa purga do ar, a mangueira de pressão deve ser apenas conectada, após o enchimento da bomba (ver 3.1.3 Colocar a bomba em funcionamento).
A ligação do lado de pressão ③ está equipada com uma rosca externa de 33,3 mm (G 1").
A peça de conexão no lado de pressão apenas pode ser apertada à mão.
Um uso otimizado da capacidade de transporte da bomba é conseguido através da ligação de mangueiras de 19 mm (3/4"), em combinação com:
- por ex. o Conjunto de ligação da bomba GARDENA n. ^o ref. 1752
- ou mangueiras de 25 mm (1") com a Peça roscada de acoplamento rápido GARDENA com rosca interna n.º ref. 7109 / peça para mangueira de acoplamento rápido n.º ref. 7103.
No lado de pressão existem 2 ligações. Uma ligação horizontal (rotativo em 180°) e uma vertical. A ligação não usada tem de ser fechada com o tampão ③4.
Segure ou fixe a mangueira de pressão na vertical para evitar dobrar a mangueira de pressão na saída vertical da bomba.
Instale a mangueira horizontalmente no chão e evite elevações em u da mangueira, assim como mangueiras enroladas. O escape do ar é ideal quando a mangueira de pressão está totalmente instalada e apresenta um percurso ascendente quando visto a partir da bomba.
- Ligue a mangueira de pressão ④com a ligação do lado de pressão ③.
- Aparafuse o tampão ③a na ligação não usada do lado de pressão.
2.3.1 Ligar a mangueira de pressão mediante o sistema de encaixe GARDENA:
Através dos sistemas de manguerias GARDENA podem ser conectadas mangueiras 19 mm (3/4") / 16 mm (5/8") e 13 mm (1/2").
Diâmetro da mangueira Conexão da bomba
| 13 mm (1/2") Sistema de conexão de bombas GARDENA n.o ref. 1750 | |
| 16 mm (5/8") Unidade de torneira GARDENA | n.o ref. 18202 |
| Unidade de manguelra GARDENA | n.o ref. 18216 |
19 mm (3/4") Sistema de conexão de bombas GARDENA n.º ref. 1752
2.3.2 Ligação paralela de mais de 2 mangueiras de pressão:
Na ligação paralela de mais de 2 mangueiras de pressão recomendamos a utilização de:
• por ex. o Distribuidor de 2 ou 4 saídas GARDENA n.º ref. 8193/8194
- ou a Válvula de 2 vias GARDENA n.º ref. 940.
Estes podem ser aparafusados diretamente na ligação do lado de pressão ③.
Além do comando temporizado (consultar Manual de instruções do ecrã Bluetooth®) existe ainda a opção de integração da humidade do solo.
Se a humidade do solo for suficiente, a irrigação programada não é realizada.
- Posicione o sensor de humidade no solo na zona de rega.
- Abra a cobertura contra sujidade ①.
- Encaixe a ficha do sensor na ligação do sensor ⑦ da bomba.
3. FUNCIONAMENTO
PERIGO!
Lesões no corpo!
Perigo de ferimentos devido a arranque acidental.
→ Retire da tomada a ficha do cabo de rede.
3.1 Iniciar/parar a bomba [fig. 01/02]:
![GARDENA 6300 SilentComfort - Iniciar/parar a bomba [fig. 01/02]: - 1](/content/2026/04/658672/images/6d77ae4defec5074d834a182c6ebf2e15f9971645d6ed8987d54472d0068010c.jpg)
ATENÇÃO!
Funcionamento a seco da bomba!
Antes de cada arranque, certifique-se de que a bomba está cheia de água até transbordar (mín. 2 l).
3.1.1 N.° ref. 9058 / 9059:
Operação através da aplicação GARDENA Bluetooth®:
Com a App GARDENA Bluetooth® gratuita a Bomba de jardim GARDENA Bluetooth® pode ser controlada em qualquer momento.
Pode ser descarregada na Apple App Store ou na Google Play Store.
→ Sobre esse assunto, consultar o manual em anexo relativo à operação do ecrã Bluetooth®.
3.1.2 N.° ref. 9058 / 9059:
Operação através do ecrã na bomba:
→ Sobre esse assunto, consultar o manual em anexo relativo à operação do ecrã Bluetooth®.
3.1.3 Colocar a bomba em funcionamento:
- Remova a mangueira de pressão (Out). Assim, é assegurada uma melhor purga do ar da bomba durante o enchimento.
- Desenrosque a união roscada ⑤ na abertura de enchimento ⑥ à mão.
- Remova o filtro. Assim, o nível de água pode ser melhor reconhecido durante o enchimento.
- Encha lentamente no mínimo. 2 l de água através da abertura de enchimento ⑧ até alcançar um nível de água estável à altura da ligação do lado de pressão [ fig. A4 ]. O processo de enchimento pode demorar até 2 minutos.
- Se utilizar uma válvula de refluxo: encha a mangueira de sucção com água. Isso acelera o processo de sucção.
- Evvazie a água restante na mangueira de pressão ④ antes da ligação. Assim, o ar pode sair durante o processo de sucção.
- Após o enchimento da bomba: conecte a mangueira de pressão (Out) à bomba.
- Recoloque o filtro.
- Enrosque manualmente a união roscada ⑤ na abertura de enchimento ⑥ até encostar (não enroscar demasiado nem usar alicate).
- Abra as válvulas de bloqueio eventualmente existentes na tubagem de pressão (acessórios de rega, corte de água, etc.). Todos os consumidores têm de estar abertos até à posição máx. possível.
-
Encaixe a ficha do cabo de rede numa tomada. N.º ref. 9058/9059: Consultar Manual de instruções do ecrã Bluetooth®
-
No caso de alturas de sucção elevadas: eleve e mantenha a mangueira de pressão ④ elevada no min. 1,8 m na vertical acima da bomba durante o processo de sucção.
13.N.º ref. 9057: Coloque o interruptor para Ligar / Desligar ⑦ na posiçãoLig.
O interruptor para Ligar / Desligar acende-se.
N.º ref. 9058/9059: Consultar Manual de instruções do ecrã Bluetooth®.
A bomba inicia e bombeia água após o processo de sucção.
O processo de sucção pode demorar até 5 minutos.
N.º ref. 9057: Se a bomba ainda não bombear água após 5 minutos:
- Coloque o interruptor para Ligar / Desligar⑦ na posição Deslig. A bomba para.
- Deixe a bomba arrefecer.
- Em 6.4 Tabela de erros procure a causa possível.
- Reinicie a bomba (ver 3.1.3 Colocar a bomba em funcionamento).
3.1.4 Parar a bomba:
→ N.º ref. 9057: Coloque o interruptor para Ligar / Desligar ⑦ na posição Deslig.
A bomba para e o interruptor para Ligar / Desligar apaga-se.
→ N.º ref. 9058/9059: Consultar Manual de instruções do ecrã Bluetooth®.
3.1.5 N.° ref. 9058 / 9059:
Se a bomba ainda não bombear água após 5 minutos:
→ Consultar Manual de instruções do ecrã Bluetooth
3.2 Apenas para n.º ref. 9058 / 9059: Função safe-pump:
→ Consultar Manual de instruções do ecrã Bluetooth
3.3 Dicas sobre bombas:
3.3.1 Dica geral sobre sucção:
A altura máxima de auto-sucção indicada só é alcançada se a bomba tiver sido enchida através da abertura de enchimento até transbordar, e se a mangueira de pressão ④ durante o processo de sucção for mantida para cima de tal forma que impeça a passagem de água desde a bomba pela mangueira de pressão ④. Encher a bomba antes de as mangueiras, tubagem fixa etc. estarem conectadas na bomba do lado de pressão. Assegura-se, assim, que a bomba pode ser enchida com água na totalidade (2 l) (o ar pode sair).
A bomba deve ser enchida com 2 l de água.
3.3.2 Funcionamento silencioso:
A bomba é silenciosa. Esta vantagem apenas pode ser obtida com uma instalação correta:
→ Seleccione uma base com poucas vibrações (por ex. não colocar por cima de chapas ou tanques de plástico).
3.3.3 Valores máx. de fluxo:
A bomba tem uma válvula bypass para permitir tempos de aspiração curtos. No caso de uma extremidade da mangueira aberta sem acessórios de rega ou diâmetros muito grandes da mangueira, a válvula pode não conseguir mudar do modo de aspiração para o modo de bomba devido a condições de pressão hidráulica. Isto pode provocar um maior ruído de funcionamento. Para conseguir o máximo desempenho da bomba, pode fechar a saída da água com o motor a funcionar durante aprox. 1 segundo (por ex. dobrando a mangueira). Assim, a válvula pode assumir a sua posição correta. Em aplicações padrão com acessórios de rega, como chuveiro ou aspersor, isto ocorre automaticamente.
3.3.4 Montagem do pré-filtro:
Se um pré-filtro for demasiado comprido, pode ser montado numa outra posição (por ex. na horizontal) em vez da posição vertical para baixo.
4. MANUTENÇÃO
PERIGO!
Lesões no corpo!
Perigo de ferimentos devido a arranque acidental.
→ Retire da tomada a ficha do cabo de rede.
4.1 Limpar a bomba:
PERIGO!
Lesões no corpo!
Perigo de ferimentos e risco de danos no produto.
→ Não limpe o produto com água nem com jato de água (especialmente jato de alta pressão).
→ Não use produtos químicos na limpeza, incluindo gasolina ou solventes. Alguns destes podem destruir peças de plástico importantes.
→ Limpe a caixa da bomba com um pano húmido.
4.2 Lavar a bomba:
Após bombear água com cloro, a bomba tem de ser lavada.
- Bombeie água morna (máx. 35 °C), adicionando eventualmente um produto de limpeza suave (por ex. detergente), até a água bombeada sair limpa.
- Elimine os resíduos em conformidade com as diretivas em vigor no local relativamente à eliminação de resíduos.
5. ARMAZENAMENTO
5.1 Colocação fora de serviço [fig. S1]:
![GARDENA 6300 SilentComfort - Colocação fora de serviço [fig. S1]: - 1](/content/2026/04/658672/images/a11f55ef1cdc994b151bef4b0e379f9de35b8254e1828104537749bac954f665.jpg)
ATENÇÃO!
Danos na bomba devido ao gelo!
→ Guarde a bomba num local protegido do gelo.
O produto tem de ser guardado num local não acessível a crianças.
- Retire da tomada a ficha do cabo de rede.
- Feche as válvulas de bloqueio eventualmente existentes na linha de sucção.
- Abra as válvulas de bloqueio eventualmente existentes na tubagem de pressão (acessórios de rega, corte de água, etc.). Assim, o lado de pressão é despressurizado.
- Desenrosque a união roscada ⑤ no bocal de enchimento ⑥ e o para-fuso de drenagem de água ⑧ à mão. Dessa forma, a bomba é esvaziada.
- Incline a bomba no sentido do escoamento (aprox. 80°) para que a bomba se esvazie na totalidade.
- Desenrosque a mangueira de sucção e a mangueira de pressão.
- Enrosque firmemente à mão a união roscada ⑤ na abertura de enchimento ⑥ e o parafuso de drenagem de água ⑧ (sem usar alicate).
- Limpe a bomba (consulte 4. MANUTENÇÃO).
- Guarde a bomba num local seco, fechado e protegido da geada.
6. RESOLUÇÃO DE AVARIAS
PERIGO!
Lesões no corpo!
Perigo de ferimentos devido a arranque acidental.
→ Retire da tomada a ficha do cabo de rede.
6.1 Soltar a roda impulsora [fig. T1 / T2]:
Uma roda impulsora bloqueada por sujidade pode soltar-se.
- Apenas para n.º ref. 9058/9059:
Retire a cobertura contra sujidade Ⓞ do sensor de humidade do solo ou desencaixe o sensor de humidade do solo ligado.
- Desenrosque os 6 parafusos 📄, 📅 e 🌐.
- Retire os dois involucros ⑩.
- Retire as rolhas de borracha ⑪ do eixo da roda impulsora⑫.
- Gire para a direita o eixo da roda impulsora ⑫ com uma chave de parafusos isolada.
Assim, a roda impulsora bloqueada é solta.
-
Monte as rolhas de borracha ⑪ e os dois involúlucros ⑩ novamente na sequência inversa. Neste caso, certifique-se de que os parafusos ⑫, ⑬ e ⑭ estão atribuídos conforme o comprimento aos furos roscados certos.
-
Apenas para n.º ref. 9058/9059: Encaixe novamente a cobertura contra sujidade do sensor de humidade do solo ou encaixe novamente o sensor de humidade do solo.
6.2 Limpar o filtro [ fig. T3 ]:
Se a bomba não arrancar ou parar de repente durante o funcionamento, isto pode dever-se a um filtro entupido.
- Feche todas as válvulas de bloqueio no lado de sucção.
- Abra as válvulas de bloqueio eventualmente existentes na tubagem de pressão (acessórios de rega, corte de água, etc.). Assim, o lado de pressão é despressurizado.
- Desenrosque a união roscada ⑤ na abertura de enchimento ⑥ à mão.
- Retire o filtro ⑬ verticalmente do bocal de enchimento ⑥.
- Segure no copo ⑭ com firmeza e gire o filtro ⑬ contra o sentido dos ponteiros do relógio para fora do copo ⑭ (fecho de baioneta).
- Limpe o copo ⑭ em água corrente.
- Limpe o filtro ⑬ com uma escova macia, por exemplo.
- Monte novamente o filtro ⑬ na sequência inversa.
6.3 Apenas para n.º ref. 9058 / 9059:
Limpar o sensor de fluxo [ fig. T1 / T4 ]:
- Apenas para n.º ref. 9058/9059:
Retire a cobertura contra sujidade ⑥ do sensor de humidade do solo ou desencaixe o sensor de humidade do solo ligado. - Desenrosque os 6 parafusos ⑨a, ⑤e e ⑩c (ver 6.1 Soltar a roda impulsora).
- Retire os dois involucros ⑩.
- Desaperte a tampa ⑯ com uma chave Allen (largura 10) girando no sentido contrário dos ponteiros do relógio.
- Retire o sensor de fluxo ⑯ da abertura do sensor ⑰.
- Limpe o sensor de fluxo ⑯ em água corrente.
- Limpe a abertura do sensor Ⓞ com um pano húmido (sem detergente).
- Verifique a mobilidade do sensor de fluxo ⑯.
- Monte o sensor de fluxo ⑯ novamente na sequência inversa.
-
Monte os dois involucros ⑩ novamente na sequência inversa.
-
Apenas para n.º ref. 9058/9059:
Encaixe novamente a cobertura contra sujidade do sensor de humidade do solo ou encaixe novamente o sensor de humidade do solo.
6.4 Tabela de erros:
Para n.º ref. 9058 / 9059: ver explicação adicional do ecrã no manual de instruções do ecrã Bluetooth®.
Problema Causa possível Resolução
| A bomba funciona mas, a sucção não se efectua | Mangueira de sucção com defeito ou rota [ fig. A2 ]. | → Verifique a linha de sucção quanto a danos e vede de forma hermética. |
| A bomba bombela para um ponto de ligação [ fig. A2 ]. | → Vede as uniões do lado de sucção de forma hermética. | |
| Sem água na cisterna, recipiente de água, conduta de água etc. | → Assegure a alimentação de água do lado de sucção. | |
| A bomba não foi enchida com água [ fig. A4 ]. | → Encha a bomba (ver 3.1.3 Colocar a bomba em funcionamento). | |
| Sal água durante o processo de sucção pela mangueira de pressão. | 1. Encha a bomba novamente.2. Mantenha a mangueira de pressão elevada.3. Reinícle a bomba (ver 3.1.3 Colocar a bomba em funcionamento). | |
| Uma ligação absolutamente resistente ao vácuo é possível utilizando uma mangueira de sucção GARDENA (consulte 8. ACESSÓRIOS/PEÇAS DE SUBSTITUIÇÃO). | ||
| A união roscada no bocal de enchimento está com fuga [flg. A2]. | → Verifique a junta (substituir event.) e enrosque a união roscada à mão com firmeza (sem usar alicate). | |
Problema Causa possível Resolução
| A bomba funciona mas, a sucção não se efectua | Não pode sair ar, pois a tubagem de pressão está fechada ou existe água residual na manguelra de pressão. | → Na tubagem de pressão abra as válvulas de bloqueio existentes (por ex. pulverizador) ou esvazie a manguelra de pressão. |
| Não pode sair ar, pois a mangueira de pressão está enrolada. | 1. Assente a mangueira de pressão em linha reta a todo o comprimento.2. Assente a mangueira virada para cima desde a saída da bomba.3. Não dobre a mangueira de pressão na saída da bomba.4. Abra todos os consumidores no máximo. | |
| Tempo de sucção de 5 min. não foi esperado. | → Aguarde até 5 min. até a bomba bombear água. | |
| O filtro de sucção ou a válvula de refluxo na mangueira de sucção estão entupidos. | → Limpe o filtro de sucção ou a válvula de refluxo. | |
| A ponta da mangueira de sucção não está na água [fig. A5]. | → Mergulhe a extremidade da mangueira de sucção até ao fundo na água. | |
| A altura de sucção é demasiado elevada [ fig. A5 ]. | → Reduza a altura de sucção. | |
| Em caso de quaisquer outras dificuldades acerca da acção de sucção, utilize uma mangueira de sucção GARDENA com stop anti-retomo (consulte 8. ACESSÓRIOS/PEÇAS DE SUBSTITUIÇÃO). Antes de iniciar a bomba encha-a com água. | ||
| A bomba não entra em funcionamento ou para repentinamentedurante o funcionamento | O disjuntor térmico desligou a bomba devido a aquecimento excessivo. | → Deixe a bomba arrefecer, esvazie a bomba e encha-a novamente.→ Respeite a temperatura máxima do líquido (35 °C). |
| A bomba está sem corrente. → Verifique os fusíveis e os conectores elétricos. | ||
| O dispositivo de proteção diferencial residual disparou (corrente de defelto). | → Retire a ficha da tomada e contacte a assistência GARDENA. | |
| A bomba não está ligada. → Coloque o interruptor para Lígar/ Desligar na posição Llg. | ||
| A bomba funciona, porém a capacidade de débito cai repentinamente | A ponta da mangueira de sucção não está na água [fig. A5]. | → Mergulhe a extremidade da mangueira de sucção até ao fundo na água. |
| O filtro de sucção ou a válvula de refluxo na mangueira de sucção estão entupidos. | → Limpe o filtro de sucção ou a válvula de refluxo. | |
| Sem água na cisterna, recipiente de água, conduta de água etc. | → Assegure a alimentação de água do lado de sucção. | |
| A linha de sucção está com fuga [ fig. A2 ]. | → Elimine a fuga. | |
| A roda impulsora está bloquecada. | → Solte a roda impulsora. | |
| A manguelra de pressão está dobrada. | → Assente a manguelra de pressão sem dobrar e não dobre a mangueira de pressão na saída da bomba. | |
| Não se consegue abrir a união roscada do filtro à mão | A rosca está suja. → Utilize um alcate de tubos para desenroscar.→ Limpe a rosca no filtro e na bomba. | |
NOTA:
As reparações apenas podem ser realizadas por centros de assistência GARDENA e por revendedores especializados, autorizados pela GARDENA.
→ No caso de outras avarias, contacte o seu centro de assistência GARDENA.
Método de medição em conformidade com: 1) RL 2000/14/EU
7. DADOS TÉCNICOS
| Bomba de jardim | Unidade Valor(n.o ref. 9057) | Valor(n.o ref. 9058) | Valor(n.o ref. 9059) | |
| Potência nominal | W | 900 | 1050 | 1300 |
| Tensão de rede V (AC) 230 230 230 | ||||
| Frequência de rede Hz 50 50 50 | ||||
| Capacidade máx. de débito | l/h 5600 6300 6500 | |||
| Pressão máx./Débito máx. | bar /m | 4,747 | 4,949 | 6,060 |
| Máx. altura de sucção m 8 8 8 | ||||
| Pressão interna permitida(lado de pressão) | bar 6 6 6 | |||
| Cabo da corrente eléctrica m | 1,5(H07RN-F) | 1,5(H07RN-F) | 1,5(H07RN-F) | |
| Peso sem cabo (aprox.) kg 10 10,7 11,8 | ||||
| Nível de pressão sonora L_pA | ||||
| Distância: 1 m | 58 | 59 | 60 | |
| 5 m | dB | 45 | 45 | 46 |
| 10 m | 38 | 39 | 40 | |
| Nível de potência acústica L_wA^1/2 :medido/garantidoIncerteza k_WA | dB (A) | 67 / 692,67 | 68 / 702,29 | 68 / 712,78 |
| Temperatura máxima do líquido a bombear | °C 35 35 35 | |||
- ACESSÓRIOS/ PEÇAS DE SUBSTITUIÇÃO
| Mangueira de sucção GARDENA | Resistentes a dobragem e ao vácuo, opcionalmente disponível ao metro n.o ref. 1720/1721 (19 mm (3/4")/25 mm (1") sem conectores ou com comprimento fixo n.o ref. 1411/1418 completo com conectores. | |
| Ligações para manguelras de sucção GARDENA | Para ligação do lado da sucção. | n.o ref. 1723/1724 |
| Conjunto de ligações para bombas GARDENA | Para ligação do lado da pressão. | n.o ref. 1750/1752 |
| Filtro de sucção com stop anti-retorno GARDENA | Para equipar mangueiras de sucção vendidas a metro. | n.o ref. 1726/1727/1728 |
| Filtro preliminar GARDENA | Recomendado para bombear água arenosa. | n.o ref. 1730/1731 |
| Manguelra de aspiração para poços de propulsão GARDENA | Para ligar a bomba a um poço de propulsão ou a uma canalização (tubo rápido) mantendo uma passagem de ar. Comprimento 0,5 m. Com rosca fêmea de 33,3 mm (G1) em ambos os lados. | n.o ref. 1729 |
| Sucção flutuante GARDENA | Para uma sucção sem sujlidade abaixo da superfície da água. | n.o ref. 1417 |
| Acoplamento rápido GARDENA | Para a ligação do lado de pressão de mangueiras de pressão de 1". | n.o ref. 7109/7103 |
| GARDENA Sensor de humidade no solo | Para a rega em função da humidade no solo. | n.o ref. 1188/1867 |
| Cabo de extensão GARDENA (comprimento: 10 metros) | Para o prolongamento do cabo do sensor até ao máximo de 105 metros. | n.o ref. 1868 |
9. GARANTIA/ASSISTÊNCIA
9.1 Registo do produto:
Registe o seu produto em gardena.com/registration.
9.2 Assistência:
Encontre as informações de contacto atuais relativas ao nosso serviço no verso e online:
10.1 Eliminação da bomba:
(em conformidade com a Diretiva 2012/19/EU)
O produto não pode ser colocado no lixo doméstico normal. Tem de ser eliminado de acordo com as regras ambientais locais em vigor.
IMPORTANTE!
→ Elimine o produto no centro de recolha e reciclagem da sua área de residência.
pl Pompa ogrodowa 5600 Silent+/6300 SilentComfort/6500 SilentComfort
- WSKAZÓWKI BEZPIECZEŃSTWA 57
- MONTAZ....58
- OBSŁUGA....59
- KONSERWACJA....60
- PRZECHOWYWANIE....60
- USUWANIE USTEREK....60
- DANE TECHNICZNE....61
- AKCESORIA/CZEŚCI ZAMIENNE....62
- GWARANCJA/SERWIS....62
- UTYLIZACJA....62
