6300 SilentComfort - Водна помпа GARDENA - Безплатно ръководство за потребителя

Тип продукт	Повърхностна помпа за поливане
Марка	Gardena
Модел	6300 SilentComfort
Референтен номер	9058
Номинална мощност	1050 W
Мрежово напрежение	230 V / 50 Hz
Максимален дебит	6300 l/h
Макс. налягане / Макс. височина на изтласкване	4,9 bar / 49 m
Макс. височина на самозасмукване	8 m
Допустимо вътрешно налягане (страна на налягане)	6 bar
Макс. температура на течността	35 °C
Захранващ кабел	1,5 m (H07RN-F)
Тегло (без кабел)	10,7 kg
Ниво на звуково налягане (L_pA на 1 m)	59 dB(A)
Ниво на акустична мощност (L_WA)	68 / 70 dB(A) (измерено/гарантирано)
Основни функции	Изпомпване на чиста вода, управление чрез Bluetooth приложение, функция safe pump, опционален сензор за влажност
Поддръжка и почистване	Почистване на филтъра, изплакване след хлорирана вода, източване преди замръзване
Безопасност	Дефектнотокова защита 30 mA, термична защита, автоматично спиране при прегряване
Резервни части и аксесоари	Смукателни маркучи (реф. 1411/1412/1418), адаптери (1723/1724), филтри, сензор за влажност (1188/1867)
Обща информация	Гаранция след регистрация на gardena.com, налична следпродажбена услуга

Често задавани въпроси - 6300 SilentComfort GARDENA

Каква вода мога да използвам с помпата Gardena 6300 SilentComfort?

Помпата е предназначена за изпомпване на чиста вода: подземна вода, дъждовна вода, битова вода или хлорирана вода. Не използвайте солена, мръсна, кисела, запалима вода или масла.

Как да захраня помпата преди първата употреба?

Отвийте капачката за пълнене, излейте бавно поне 2 литра вода, докато нивото се стабилизира на височината на смукателния фитинг, след което завийте обратно. Уверете се, че маркучът за изтласкване е изключен по време на пълнене, за да се позволи обезвъздушаване.

Какво да направя, ако помпата не стартира?

Проверете захранването (предпазители, контакт), дали бутонът за включване/изключване е в положение Включено, и дали помпата е правилно напълнена с вода. Ако термичният прекъсвач е изключил, оставете помпата да се охлади.

Как да почистя филтъра на помпата?

Изключете захранването и затворете спирателните кранове. Отвийте капачката за пълнене, извадете филтъра вертикално, разглобете го чрез завъртане, почистете го с мека четка и сглобете обратно.

Подходяща ли е помпата за непрекъсната употреба?

Не, помпата е проектирана за битова употреба, а не за непрекъсната работа. Не оставяйте помпата да работи повече от 5 минути със затворен изход.

Как да защитя помпата от замръзване?

Изключете помпата, източете я напълно, като извадите капачките за пълнене и източване, наклонете я, за да се отстрани остатъчната вода, и я съхранявайте на сухо и защитено от замръзване място.

Мога ли да използвам удължителен кабел с помпата?

Да, но само ако напречното сечение на кабела е подходящо: до 20 m с 1,5 mm², от 20 до 50 m с 2,5 mm². Използвайте удължител, подходящ за външна употреба.

Как да отключа работното колело, ако е блокирало?

Изключете помпата, разглобете двата корпуса след отстраняване на винтовете, отстранете гумените тапи на вала, след това завъртете вала на работното колело по посока на часовниковата стрелка с изолирана отвертка.

Разполага ли помпата с автоматично управление?

Да, моделът 6300 SilentComfort (реф. 9058) е съвместим с приложението Gardena Bluetooth за дистанционно управление и програмиране. Може също да бъде свързан с опционален сензор за влажност.

Каква е максималната височина на засмукване на помпата?

Максималната височина на самозасмукване е 8 метра, при условие че помпата е правилно напълнена с вода и смукателният маркуч е херметичен.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 6300 SilentComfort GARDENA

bg Инструкция за експлоатация Градинскапомпа

9.1 Регистрация изделия:

3.3 Поради щодо насоса:

Превод на оригиналната инструкция.

1. УКАЗАНИЯ ПО ТЕХНИКА НА БЕЗОПАСНОСТ

1.1 Пояснение на символите

Прочетете инструкцията за експлоатация.

1.2 Общи указания по техника на безопасност

1.2.1 Общи указания по техника на безопасност за помпи

ОПАСНОСТ!

Токов удар!

Опасност от нараняване от електрически ток.

→ Продуктът трябва да бъде захранен с електричество през автоматичен прекъсвач, действащ при повреда или изтичане на ток (RCD) с номинален ток на изключване от максимум 30 мА.

→ Изключете продукта от олектрическата мрежа преди спиране от експлоатация, техническо обслужване или смяна на части. Контактът трябва да бъде в зоната на зрителното Ви поле.

1.2.2 Указания по техника на безопасност за градински помпи

Температурата на водата не трябва да превишава 35 °C.

Помпата не трябва да бъде използвана, когато във водата има хора.

Замърсяване на течността може да бъде причинено от изтичане на смазочни материали.

1.2.2.2 Защитен прекъсвач:

Защитен термопрекъсвач:

В случай на претоварване, помпата се изключва посредством вградената термична защита на мотора. След достатъчно охлаждане на мотора, помпата отново е готова за работа.

1.3 Допълнителни указания по техника на безопасност

1.3.1 Употреба по предназначение

Този продукт може да се използва от деца на възраст в 8 години и по-големи и лица с намалени физически, сетивни или умствени способности или липса на опит и познания, когато те са под надзор или са били инструктирици относно безопасната употреба на продукта и разбират проязтинащите от това рискове. Деца не трябва да игрант с продукта. Почистваното и поддръжката от страна на потребителя не трябва да се извършват от деца, освен ако не са на възраст над 8 години и се намират под наблюдение.

Препоръчваме използването на продукта да се извършва от лица над 16 годишна възраст.

Градинската помпа GARDENA е предназначона за изпомпвано на подпочвена и дъждовна вода, вода от водопроводната мрежа и вода, съдържаща хлор, в частни и любителски градини.

Продуктът не е подходящ за продължителна експлоатация (профессиона- нална експлоатация).

Продуктът не о подходящ за продължителен режим на работа.

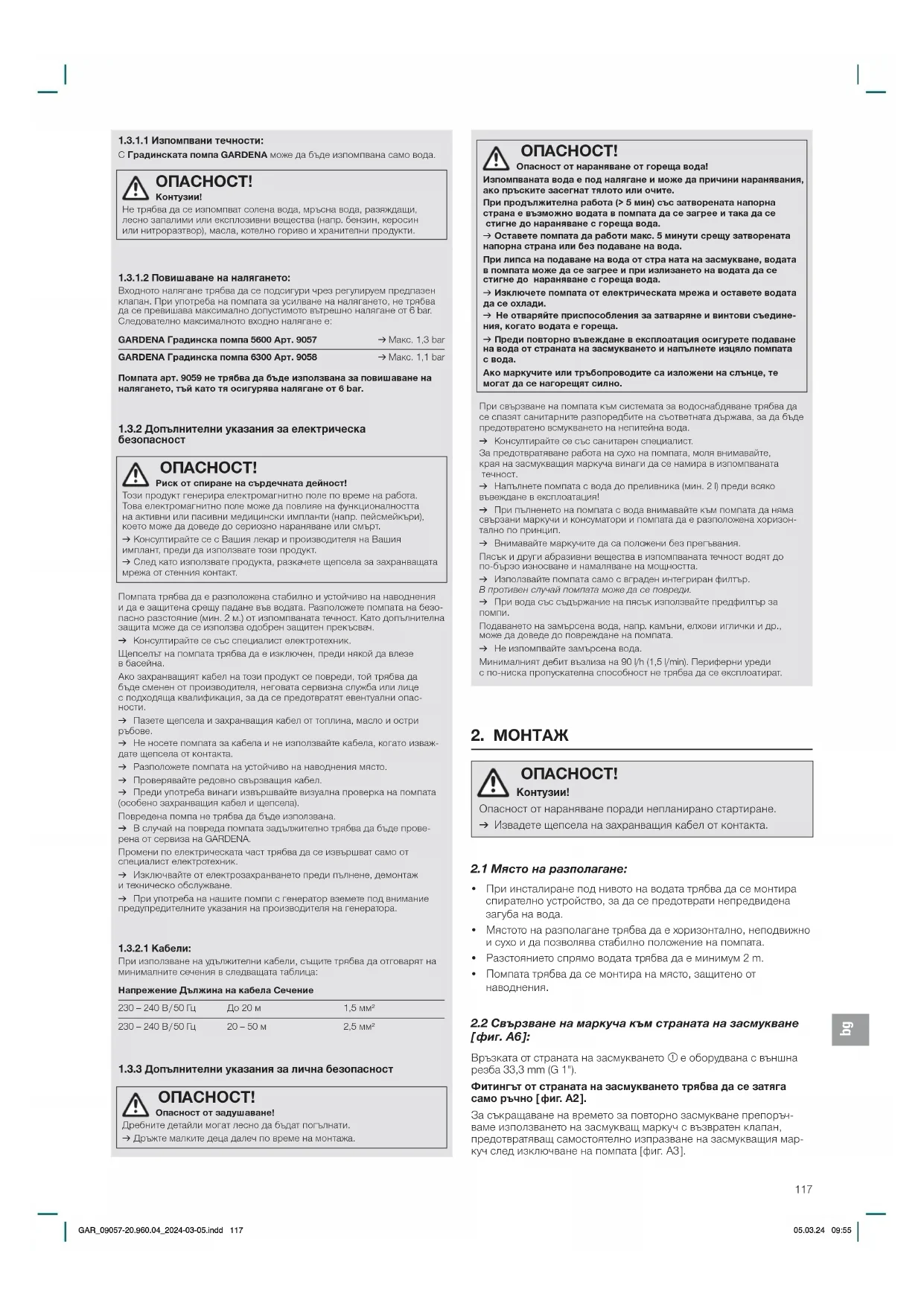

1.3.1.1 Изпомпвани течности:

С Градинската помпа GARDENA може да бъде изпомпвана само вода.

ОПАСНОСТ!

Контузии!

Не трябва да се изпомват солена вода, мръсна вода, разяждащи, лесно запалими или експлозивни вещества (напр. бензин, керосин или нитроразтвор), масла, котелно гориво и хранителни продукти.

1.3.1.2 Повишаване на налягането:

Входното налягане трябва да се подсигури чрез регулируем предпазен клапан. При употреба на помпата за усиване на налягането, не трябва да се превишава максимально допустимото вътрешно налягане от 6 bar. Следователно максимальното входно налягане е:

GARDENA Градинска помпа 5600 Арт. 9057

→Макс. 1,3 bar

GARDENA Градинска помпа 6300 Арт. 9058

→Makc. 1,1 bar

Помпата арт. 9059 не трябва да бъде използвана за повишаване на налягането, тъй като тя осигурява налягане от 6 bar.

1.3.2 Допълнителни указания за електрическа безопасност

ОПАСНОСТ!

Риск от спиране на сърдечната дейност!

Този продукт генерира електромагнитно поле по време на работа, Това електромагнитно поле може да повлие на функционалността на активни или пасивни медицински импланти (напр. пейсмейкъри), което може да доведе до сериозно нараняване или смърт.

→ Консултирайте се с Вашия лекар и производителя на Вашия имплант, преди да използвате този продукт.

→ След като изполавате продукта, разкачете щепсела за захранващата мрежа от стенния контакт.

Помпата трябва да е разположена стабилно и устойчиво на наводнения и да е защитена срещу падане във водата. Разположете помпата на безопасно разстояние (мин. 2 м.) от изпомпваната течност. Като допълнителна защита може да се използва одобрен защитен прекъсван.

→ Консултирайте се със специалист електротехник.

Щепселът на помпата трябва да е изключен, преди някой да влезе в басеина.

Ако захранвашият кабел на този продукт се повреди, той трябева да бъде сменен от производителя, неговата сервисна служба или лице с подходяща квалификация, за да се предотвратят евентуални опасности.

→ Пазете щепоела и захранващия кабел от топлина, масло и остри ръбово.

→ Не носете помпата за кабела и не използвайте кабела, когато изваждате щепсела от контакта.

→ Разположете помпата на устойчиво на наводнения място.

→ Проверявайте редовно свързвация кабел.

→ Преди употреба винаги извършвайте визуална проверка на помпата (особено захранващия кабел и щепсела).

Повредена помпа не трябва да бъде използвана.

→ В случай на повреда помпата задължително трябва да бъде проверона от сервиса на GARDENA.

Промени по електрическата част трябва да се извършват само от специалист електротехник.

→ Изключвайте от електрозахранването преди пълнене, демонтаж и техническо обслужване.

→ При употреба на нашите помпи с генератор вземете под внимание предупредителните указания на производителя на генератора.

1.3.2.1 Кабели:

При използване на удължителни кабели, същите трябва да отговарят на минимальните сечения в следващата таблица:

Напрежение Дължина на кабела Сечение

1.3.3 Допълнителни указания за лична безопасност

ОПАСНОСТ!

Опасност от задушаване!

Дребните детайли могат лесно да бъдат погълнати.

→ Дръжте малките доца далеч по време на монтажа.

ОПАСНОСТ!

Опасност от нараняване от гореща вода!

Изпомпваната вода е под налягане и може да причини наранявания, ако пръските засегнат тялото или очите.

При продължителна работа (> 5 мин) със затворената напорна страна е възможно водата в помпата да се загрее и така да се стигне до нараняване с гореща вода.

→ Оставете помпата да работи макс. 5 минути срещу затворената напорна страна или без подаване на вода.

При липса на подаване на вода от стра ната на засмукване, водата в помпата може да се загрее и при излизането на водата да се стигне до нараняване с гореща вода.

→ Изключете помпата от електрическата мрежа и оставете водата да се охлади.

→ Не отваряйте приспособления за затваряне и винтови съединения, когато водата е гореща.

→ Преди повторно въвеждане в експлоатация осигурете подаване на вода от страната на засмукването и напълнете изцяло помпата с вода.

Ако маркучите или тръбопроводите са изложени на слънце, те могат да се нагорещят силно.

При свързване на помпата към системата за водоснабдяване трябва да се спазят санитарните разпоредбите на съответната държава, за да бъде предотвратено всмукването на непитейна вода.

→ Консултирайте се със санитарен специалист.

За предотвратяване работа на сухо на помпата, моля внимавайте, края на засмукващия маркуча винаги да ое намира в изпомпваната течност.

→ Напълнете помпата с вода до преливника (мин. 2 l) преди всяко въвеждане в експлоатация!

→ При пълненето на помпата с вода внимавайте към помпата да няма свързани маркучи и консуматори и помпата да є разположена хоризонтално по принцип.

→ Внимавайте маркучите да са положени без прегъвания.

Пясък и други абразивни вещества в изпомпваната течност водят до по-бързо износване и намаляване на мощността.

→ Използвайте помпата само с вграден интегриран филтър. В противен случай помпата може да се повреди.

→ При вода със съдържание на пясък използвайте предфильтър за помпи.

Подаването на замърсена вода, напр. камъни, елхови иглички и др., може да доведе до повреждане на помпата.

→ Не изпомпвайте замърсена вода.

Минималният дебит възлиза на 90 l/h (1,5 /min). Периферни уреди с по-ниска прогускателна способност не трябва да се експлоатират.

2. МОНТАЖ

ОПАСНОСТ!

Контузии!

Опасност от нараняване поради непланирано стартиране.

→ Извадете щепсела на захранващия кабел от контакта.

2.1 Място на разполагане:

• При инсталиране под нивото на водата трябва да се монтира спирателно устройство, за да се предотврати непредвидена загуба на вода.
• Мястото на разполагане трябва да е хоризонтално, неподвижно и сухо и да позволява стабилно положение на помпага.
• Разстоянието спрямо водата трябва да е минимум 2 т.
• Помпата трябва да се монтира на място, защитено от наводнения.

2.2 Свързване на маркуча към страната на засмукване [фиг. А6]:

Връзката от страната на засмукването ① е оборудвана с външна резба 33,3 mm (G 1").

Фитингът от страната на засмукването трябва да се затяга само ръчно [фиг. А2].

За съкращаване на времето за повторно засмукване препорты- ваме използването на засмукващ маркуч с възвратен клапан, предотвратяващ самостоятелно изпразване на засмукващия мар- куч след изключване на помпата [фиг. АЗ].

Засмукването на въздух в смукателната система може да доведе до отказ от функциониране и засилена поява на шум.

→ Свържете надлежно смукателната система.
→ Проверявайте редовно уплътнението и при необходимост го сменете

Не използвайте бързи връзки за маркучи от страната на засмукването.

От страната на засмукването трябва да се използва устойчив на вакуум засмукваш маркуч:

- напр. Смукателна гарнитура GARDENA арт. 1411/1412/1418

• или Засмукващ маркуч за дренажни отвори GARDENA арт. 1729.
- Свържете засмукващите маркучи ② без резбово съединение посредством фитинг за засмукващи маркучи (напр. арт. 1723/1724) с връзката от страната на засмукването и завинтете херметично.

2.2.1 Налични са 2 вида свързващи системи:

Предвидени за плоско уплътнение:

Не е необходима уплъгнителна лента за резби.

→ Уверете се, че плоското уплътнение Ⓗ във фитинга за засмукващия маркуч е поставено и изправно.

Предвидени за уплътнителна лента за резби (Тефлон):

Не е необходимо плоско уплътнение.

Неподходяща уплътнителна система може да доведе до течове.

→ Използвайте предвидена за целта уплътнителна система.

1. Уверете се, че плоското уплътнение © във фитинга за засмук-ващия маркуч е поставено.
2. Завинтете херметично устойчивия на вакуум засмукващ маркуч ② на връзката от страната на засмукването ①. При това фитингът за засмукващия маркуч трябва да се постави направо [фиг. А1].
3. Прокарайте засмукващия маркуч ② право и без усуквания.
4. При височина на засмукване над 3 m: закрепете допълнително засмукващия маркуч ② (напр. завържете го към дървен кол). По този начин помпата се разтоварва от теглото на засмукващия маркуч.

2.3 Свързване на маркуча към напорната страна [фиг. A7]:

За осигуряване на добро обезвъздушаване свържете напорния маркуч едва след напълване на помпата (вижте 3.1.3 Пускане на помпата в експлоатация).

Връзката от напорната страна ③ е оборудвана с външна резба 33,3 mm (G 1").

Фитингът от напорната страна трябва да се затяга само ръчно.

Оптимизирано използване на производителността на помпата се постига чрез свързване на маркучи 19 mm (3/4"), в комбинация с:

• напр. комплект за свързване към помпа GARDENA арт. 1752
• или маркучи 25 mm (1") със съединение с Резба за бързо свързване GARDENA с вътрешна резба арт. 7109/ Съединение за маркучи за бързо свързване арт. 7103.

От напорната страна има две връзки. Една хоризонтална (въртяща се на 180°) и една вертикална връзка. Връзката, която не се използва, трябва да се затвори с тапата Ⓗ.

Дръжте или фиксирайте напорния маркуч вертикално, за да се избегне прегъване на напорния маркуч при вертикалния изход на помпата.

Прокарайте маркуча наравно със земята и избягвайте и-образни издатини на маркуча, както и навити маркучи. За изтичане на въздуха е най-добре напорният маркуч да е развит изцяло и да е прокаран, гледано от помпата, с наклон нагоре.

1. Свържете напорния маркуч④ с връзката от напорната страна③.
2. Завинтете тапата 📄 на неизползвата връзка на напорната страна.

2.3.1 Свързване на напорния маркуч посредством бърза връзка GARDENA:

Чрез системата за свързване GARDENA могат да бъдат свързани 19 мм (3/4")- / 16 мм (5/8")- и 13 мм (1/2")-маркучи.

Диаметър на маркуча Помпена връзка

13 мм (1/2") GARDENA Комплект за свързване към помпа Арт. 1750
16 мм (5/8") GARDENA Приставка за свързване към кран с резба	Арт. 18202
GARDENA Конектор за маркуч	Арт. 18216

19 мм (3/4") GARDENA Комплект за свързване към помпа Арг. 1752

2.3.2 Паралелна връзка на повече от два напорни маркуча:

При паралелна връзка на повече от два напорни маркуча препоръчваме употребата на:

- напр. 2-пътен или 4-пътен разпределител GARDENA арт. 8193/8194

• или 2-пътен вентил GARDENA арт. 940.

Те могат да се завинтят директно на връэката от напорната страна ③.

2.4 Арт. 9058 / 9059: Свързване на сензор за влага в почвата (опция) [фиг. А8]:

Освен управление по време (вижте Инструкцията за експлоатация на дисплея Bluetooth ^® ) е налице също възможност за отчитане на влагата в почвата.

Ако влажността на почвата е достатъчна, планираното напояване не се извършва.

1. Разположете сензора за влага в почвата в зоната за дъждуване.
2. Отворете покритието срещу замърсяване Ⓕ.
3. Включете щепсела на сензора в гнездото за сензора ② на помпата.

3. ОБСЛУЖВАНЕ

ОПАСНОСТ!

Контузии!

Опасност от нараняване поради непланирано стартиране.
→ Извадете щепсела на захранващия кабел от контакта.

3.1 Стартиране/Спиране на помпата [фиг. О1/О2]:

ВНИМАНИЕ!

Работа на сухо на помпата!

Преди всеки процес на стартиране се уверете, че помпата е напълнена с вода до преливника (мин. 2 I).

Управление чрез приложението GARDENA Bluetooth®

С безплатното приложение GARDENA Bluetooth® App Градинската помпа GARDENA Bluetooth® може да бъде управлявана по всяко време.

То може да се изтегли от Apple App Store или Google Play Store.
→ За целта вж. приложената инструкция за обслужване на дисплея Bluetooth®.

3.1.2 Арт. 9058 / 9059: Обслужване от дисплея на помпата:

→ За целта вж. приложената инструкция за обслужване на дисплея Bluetooth®.

3.1.3 Пускане на помпата в експлоатация:

1. Отстранете напорния маркуч (Out). Така помпата се обезвъздушава по-добре при пълненето.
2. Завинтете ръчно винтовото съединение ⑤ на отвора за пълнене ⑥.
3. Извадете филтъра. Така може по-добре да се види нивото на водата при пълнене.
4. Напълнете бавно минимум 2 литра вода през отвора за пълнене ⑧, докато се достигне стабилно ниво на водата на височина на връзката от страна на засмукването [фиг. А4]. Процесът на пълнене може да продължи до две минути.

5. При употреба на възвратен клапан: напълнете засмукващия маркуч с вода. Това ускорява процеса на засмукване.

6. Преди свързването източете остатъчната вода в напорния маркуч ①.
   Така въздухът може да изтича по време на процеса на засмукване.

7. След напълване на помпата свържете напорния маркуч (Out) с помпата.
8. Поставете обратно филтъра.
9. Завинтете ръчно до ограничителя винтовото съединение⑤ на отвора за пълнене⑥ (не затягайте прекалено и не използвайте клещи).
10. Отворете евентуално налични спирателни клапани в напорния тръбопровод (периферни уреди, воден спирателен кран и др.). Всички консуматори трябва да са отворени до макс. възможната позиция.
11. Включете щепсела на захранващия кабел в контакт. Арт. 9058/9059: Вижте Инструкцията за експлоатация на дисплеяBluetooth®.
12. При голяма височина на засмукване: повдигнете и поддържайте нагоре напорния маркуч ④ по време на процеса на засмукване мин. 1,8 м вертикално над помпата.
13. Арт. 9057: Натиснете бутона за Вкл./Изкл. ⑦ в положение Вкл. Превключвателят за Вкл./Изкл. свети.
    Арт. 9058/9059: Вижте Инструкцията за експлоатация на дисплеяBluetooth®.
    Помпата стартира и изпомпва водата след процеса на засмукване.
    Процесът на засмукване може да отнеме до 5 минути.

Арт. 9057:

Ако помпата все още не изпомпва вода след 5 минути:

1. Натиснете бутона за Вкл./Изкл. ⑦ в положение Изкл. Помпата спира.
2. Оставете помпата да се охлади.
3. Потърсете възможните причини в 6.4 Таблица с грешки.
4. Стартирайте отново помпата (вижте 3.1.3 Пускане на помпата в експлоатация).

3.1.4 Спиране на помпата:

→ Арт. 9057: Натиснете бутона за Вкл./Изкл. ⑦ в положение Изкл.
Помпата спира и превключвателят за Вкл. / Изкл. спира да свети.

→ Арт. 9058/9059: Вижте Инструкцията за експлоатация на дисплеяBluetooth®.

3.1.5 Арт. 9058/9059:

Ако помпата все още не изпомпва вода след 5 минути:

→ Вижте Инструкцията за експлоатация на дисплея Bluetooth®.

функция за безопасно изпомпване Safe pump:

→ Вижте Инструкцията за експлоатация на дисплея Bluetooth®.

3.3 Съвети относно помпата:

3.3.1 Общ съвет относно засмукването:

Посочената максимальна височина на самозасмукване се постига само когато помпата е напълнена до преливника през отвора за пълнене и по време на процеса на засмукване напорният маркуч ④ се държи нагоре така, че от помпата не може да изтича вода през напорния маркуч ④. Пълнете помпата преди свързване на маркучите, тръбопроводите и т.н. от напорната страна. По този начин се гарантира, че помпата може да се напълни изцяло с вода (2 I) (въздухъ може да изтича).

Помпата трябва да се напълни с 21 вода.

3.3.2 Тих режим:

Помпата е тиха. Това предимство може да се запази само при правилно инсталиране:

→ Изберете виброустойчива основа (напр. не поставяй върху ламарини или пластмасови резервоари).

3.3.3 Макс. стойности на дебита:

Помпата разполага с обходен вентил, позволяващ кратки времена на засмукване. При отворен край на маркуча без периферни уреди или големи диаметри на маркучите вентилът евентуално не може да превключи от режим на засмукване към режим изпомпване поради хидравличното налягане. Това може да причини повищен работен шум. За да се възползвате от пълната мощ на помпата, в такъв случай можете да блокирате изпускането на вода, при работещ двигател, за около 1 секунда (напр. чрез прегъване на маркуча). Това позволява на клапана да заеме правилната си позиция, като това се чува като щракване. При стандартни приложения с периферни уреди, напр. пръскачка или спринклер, това се извършва автоматично.

3.3.4 Монтаж на предфилтъра:

В случай че предфилтърът е твърде дъльг, вместо във вертикално положение надолу, той може да се монтира също в друго положение (напр. хоризонтално).

Опасност от нараняване поради непланирано стартиране.

→ Извадете щепсела на захранващия кабел от контакта.

4.1 Почистване на помпата:

ОПАСНОСТ!

Контузии!

Опасност от нараняване и риск от повреда на продукта.

→ Не почиствайте продукта с вода или водна струя (особено водна струя под високо налягане).
→ Не почиствайте с химикали, включително бензин или разтворители. Някои от тях могат да повредят важни пластмасови части.

→ Почиствайте корпуса на помпата с влажна кърпа.

4.2 Промиване на помпата:

След изпомпване на хлорирана вода, помпата трябва да бъде промита.

1. Помпайте хладка вода (макс. 35 °C) евентуално с добавяне на мек почистващ препарат (напр. препарат за миене на съдове), докато изпомпваната вода се избистри.
2. Изхвърляйте остатъците съгласно валидните местни регламенти за сбезвреждане на отпадъците.

5. СЪХРАНЕНИЕ

Повреждане на помпата поради студ!

→ Съхранявайте помпата на защитено от замръзване място.

Продуктът трябва да бъде съхраняван на недостъпно за деца място.

1. Извадете щепсела на захранващия кабел от контакта.
2. Затворете евентуално налични спирателни клапани в засмукващата линия.
3. Отворете евентуално налични спирателни клапани в напорния тръбопровод (периферни уреди, воден спирателен кран и др.). Така напорната страна се освобождава от налягане.

4. Завинтете ръчно винтовото съединение ⑤ на тръбната наставка за пълнене ⑥ и изпускателната пробка за вода ⑧. Така помпата се изправза.

5. Наклонете помпата в посока на изпускателния отвор (около 80°), за да се изпразни изцяло.

6. Отвийте засмукващия маркуч и напорния маркуч.
7. Затегни ръчно винтовото съединение ⑤ на отвора за пълнене⑥ и изпускателната пробка за вода⑧ (не използвайте клещи).
8. Почистете помпата (вижте 4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ).
9. Съхранявай помпата на сухо, затворено и защитено от замръзване място.

6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ

ОПАСНОСТ!

Контузии!

Опасност от нараняване поради непланирано стартиране.

→ Извади щепсела на захранващия кабел от контакта.

6.1 Освобождаване на работното колело [фиг. Т1 / Т2]:

Блокирано поради замърсяване работно колело може да се отдели.

1. Само за арт. 9058/9059:
   Свалете покритието срещу замърсяване ① на сензора за влага в почвата или изключи свързания сензор за влага в почвата.
2. Отвийте 6-те винта Ⓞ, Ⓟ и Ⓥ.
3. Свалете двата капака ⑩.
4. Свалете гумената тапа ⑪ от вала на работното колело ⑫.
5. Завъртете по посока на часовниковата стрелка вала на работното колело® с изолирана отвертка. По този начин блокираното работно колело се освобождава.

6. Монтирайте отново гумената тапа Ⓗ и двата капака Ⓗ в обратна последователност. При това внимавайте винтовете ⚠, ⚠ и ⚠ да са разпределени в правилните отвори за винтове в зависимост от дължината.

7. Само за арт. 9058/9059:

Поставете обратно покритието срещу замърсяване④ на сензора за влага в почвата или включете отново сензора за влага в почвата.

6.2 Почистване на филтъра [фиг. ТЗ]:

Ако помпата не се стартира или спира внезапно по време на работа, това може да се дължи на запушен филтър.

1. Затворете всички съществуващи спирателни клапани откъм страната на засмукването.
2. Отворете евентуално налични спирателни клапани в напорния тръбопровод (периферни уреди, воден спирателен кран и др.). Така напорната страна се освобождава от налягане.
3. Завинтете ръчно винтовото съединение ⑤ на отвора за пълнене ⑥.
4. Извадете вертикално филтъра ⑬ от тръбната наставка за пълнене ⑥.
5. Задръкте чашката ⑭ и завъртете филтъра ⑬ в посока, обратна на часовниковата стрелка, за да го извадите от чашката ⑭ (байонетна връзка).
6. Почистете чашката ⑭ под течаща вода.
7. Почистете филтъра ⑬ напр. с мека четка.
8. Монтирайте филтъра ⑬ в обратна последователност.

Почистване на сензора за дебита [фиг. Т1 / Т4]:

1. Само за арт. 9058/9059:
   Свалете покритието срещу замърсяване ⑥ на сензора за влага в почвата или изключете свързания сензор за влага в почвата.
2. Отвийте 6-те винта 📄, 🌐 и 🌐 (вижте 6.1 Освобождаване на работнотоколело).
3. Свалете двата капака ⑩.
4. Отвинтете капачката ⑮ с помощта на шестостенния ключ (ширина 10) в посока, обратна на часовниковата стрелка.
5. Извадете сензора за дебита⑯ от отвора за сензора⑦.

6. Почистете сензора за дебита ⑯ под течаща вода.

7. Почистете отвора за сензора ② с влажна кърпа (без почистващ препарат).

8. Проверете подвижността на сензора за дебита ⑯.
9. Монтирайте отново сензора за дебита ⑯ в обратна последовательност.

10. Монтирайте отново двата капака Ⓞ в обратна последовател- ност.

11. Само за арт. 9058/9059:

Поставете обратно покритието срещу замърсяване ④ на сензора за влага в почвата или включете отново сензора за влага в почвата.

6.4 Таблица с грешки:

За арт. 9058/9059: Вж. допълнително объяснението за дисплеите в Инструкцията за експлоатация на дисплея Bluetooth®.

Проблем Възможна причина Отстраняване

Помпата работи,но не засмуква	Нехерметичен или повредензасмукващ тръбопровод[фиг. A2].	→ Проверете засмукващиятръбопровод за повредии го уплътнете херметично.
	Помпата засмуква въдухпри едно от местана съединение [фиг. A2].	→ Уплътнете херметичносъединенията от странатана засмукването.
	Не е налична вода в цистер-ната, резеровара за вода,водопровода и т. н.	→ Осигурете подаванена вода от страната назасмукването.
	Помпата не се напълвас вода [фиг. A4].	→ Напълнете помпatabвижте 3.1.3 Пускане напомпата в експлоатация).
	При процеса на засмукванесе отделя вода от напорниямаркуч.	1. Отново напълнете помпата.2. Поддържайте високо напорнияяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяй.Стартирайте отново помпата(вижте 3.1.3 Пускане напомпата в експлоатация).
	Абсолютно вакуумно плътно свързване се постигачрез използването на GARDENA засмукващи маркучи(вижте 8. АКСЕСОАРИ/РЕЗЕРВНИ ЧАСТИ).
	Нехерметично винтовосъединение при тръбнатанаставка за пълнене[фиг. A2].	→ Проверете уплътненкето(при необходимост госменете) и затегнете ръчновинтовото съединение(не използвайте клещи).
	Възможно е отделяне навъдух, тъй като напорнияттръбопровод е затворен,респ. в напорния маркуче налична остатъчна вода.	→ Отворете намиращите сев напорния тръбопроводспирателни клапани(напр. пръскачка), респ.изпразнете напорниямаркуч.
	Не е възможно отделяне навъдуха, тъй като напорниятмаркуч е навит.	1. Развийте напорния маркучнаправо и по цялатадължина.2. Прокарайте маркуча отизхода на помпата нагоре.3. Не прегъвайте напорниямаркуч при изхода на пом-пата.4. Отворете максимальновсичкиконсуматори.
	Не е изчакано времето зазасмукване от 5 минути.	→ Изчакайте до 5 минути,докато помпата изпомпва.
	Засмукващият филтър иливъзвратният клапан в засмук-ващия маркуч са запушени.	→ Почистете засмукващияфилтър, респ, възвратнияклапан.
	Краят на засмукващия маркучне е във водата [фиг. A5].	→ Потопете края на засмуква-щия маркуч по-дълбоко въвводата.
	Твърде голяма височина назасмукване [фиг. A5].	→ Намалете височината назасмукване.
	При други проблеми при засмукването използвайте GARDENA засмукващи маркучи с предплазител за обратно засмукване(вижте 8. АКСЕСОАРИ/РЕЗЕРВНИ ЧАСТИ).Преди стартиране напълнете помпата с вода.
Помпата не тръгвали спира внезапнопо време на работа	Защитният термопрекъсваче изключил помпата порадипретоварване.	→ Оставете помпата да sceхлади, изпразнетея и я напълнете отново.→ Вземете под внимание мак-сималната температура насредата (35 °C).

Проблем Възможна причина Отстраняване

Помпата не тръгваили спира внезапнопо време на работа	Помпата с без ток. → Проверете предпазителитеи електрическите щекернисъединения.
	Защитният прекъсваче сработил (утечен ток).	→ Изключете щепсела отконтакта и се свържетесъс сервиса на GARDENA.
	Помпата не е включена. → Натиснете бутона за Вкл./Изкл. в положение Вкл.
Помпата работи,но дебита внезапнопада	Краят на засмукващия маркучне е във водата [фиг. A5 ].	→ Потопете края на засмуква-щия маркуч по-дълбоко въвводата.
	Засмукващият филтър иливъзватният клапан в засмуж-ващия маркуч са запушени.	→ Почистете засмукващияфилтър, респ. възватнияклапан.
	Не е налична вода в цистер-ната, резеровара за вода,водопровода и т. н.	→ Осигурете подаванена вода от страната назасмукването.
	Нехерметичен засмукващтръбопровод [фиг. A2].	→ Отстранете нехерметич-ността.
	Работното колелое блокирало.	→ Освободете работнотоколело.
	Напорният маркуче прегънат.	→ Прокарайте напорния мар-куч без прегъвания и не гопрегъвайте при изхода напомпата.

Винтовото свързване на филтъра не може да се развие ръчно
Резбата с замърсена. → Използвайте водопроводен ключ, за да го развиете. → Почистете резбата на фил- търа и в помпата.

УКАЗАНИЕ:

Ремонтите трябва да бъдат изпълнявани само от сервисният център на GARDENA, както и от специализираните търговци, които са оторизирани от GARDENA.

→ При други неизправности, моля, обърнете се към сервизния център на GARDENA.

1. ТЕХНИЧЕСКИ ДАННИ

Градинска помпа	Мярка Стойност(Арт. 9057)		Стойност(Арт. 9058)	Стойност(Арт. 9059)
Номинална мощност W 900 1050 1300
Напрежение на мрежата	V (AC)	230 230 230
Честота на мрежата	Hz	50	50	50
Макс. дебит	л/ч	5600 6300 6500
Макс. налягане /макс. напорна височина	бар /м	4,747	4,949	6,060
Макс. самозасмукващадълбочина	м	8	8	8
Допустимо вътрешноналягане (напорна страна)	бар	6	6	6
Захранващ кабел м		1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Тегло без кабел (около)	кг	10	10,7	11,8
Ниво на наляганетона шума L _WA Разстояние: 1 м5 м10 м	дБ	584538	594539	604640
Ниво на звуковатамощност L _WA ^1) :измерено/гарантираноПогрешност K _WA	дБ (А)	67 / 692,67	68 / 702,29	68 / 712,78
Макс. температурана водата	°C	35	35	35

Метод на измерване съгласно: 1) RL 2000/14/EU

GARDENA Засмукващи маркучи

Устойчив на пречупване и вакуумно устойчив, продава се на метър арт. 1720/1721 (19 мм (3/4")/25 мм (1")) без арматури или на фиксирана дължина арт. 1411/1418 комплект с фитинги.

GARDENA Фитинги към засмукващия маркуч	За свързване откъм смукателната страна.	Арт. 1723/1724
GARDENA Комплект за свързване към помпа	За свързване откъм напорната страна.	Арт. 1750/1752
GARDENA Смукател с възвратен клапан	За оборудване на засмукващ маркуч-доставян като дължина.	Арт. 1726/1727/1728
GARDENA Филтър за помпи	Препоръява се при изпомпване на вода със съдържание на пясък.	Арт. 1730/1731
GARDENA Засмукващ маркуч за дренажни отвори	За устойчиво вакуумизирано свърз ване на помпата към дренажни отвори или тръбни системи. Дължина 0,5 м. От двете страни с 33,3 мм, (G1)-вътрешна резба.	Арт. 1729
GARDENA Плаващ смукател	За засмукване без замърсяване под водната повърхност.	Арт. 1417
Бърза връзка GARDENA	Към връзката от напорната страна на напорни маркучи 1".	Арт. 7109/7103
GARDENA Сензор за влага в почвата	За поливане в зависимост от влагата в почвата.	Арт. 1188/1867
Удължител GARDENA (дължина: 10 метра)	За удължаване на кабела на сензора до максимум 105 метра.	Арт. 1868

9. ГАРАНЦИЯ/СЕРВИЗ

9.1 Регистрация на продукт:

Моля, регистрирайте продукта си на уебсайта gardena.com/registration.

9.2 Сервиз:

Актуалната информация за контакт с нашите служби ще намерите на гърба на последната страница и онлайн:

- България: https://www.gardena.com/bg/poddrajka/savet/kontakt

10. ИЗХВЪРЛЯНЕ

10.1 Изхвърляне на помпата:

(съгласно директива 2012/19/EU)

Продуктъг не трябва да бъде изхвърлян заедно с обикновените битови отпадъци. Той трябва да бъде изхвърлен съгласно действащите местни разпоредби за опазване на околната среда.

ВАЖНО!

→ Предайте продукта за отпадъци на или чрез местния събирателен пункт за рециклиране.

sq Pompë e kopshtit 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1. KËSHILLA SIGURIE....122
2. MONTIMI 123
3. PËRDORIMI 123
4. MIRËMBAJTJA 124
5. MAGAZINIMI 124
6. NDREQJA E GABIMEVE....125
7. TË DHËNAT TEKNIKE 126
8. AKSESORË/PJESË KËMBIMI 126
9. GARANCIA/SERVISI 126
10. ASGJËSIMI....126
