РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 25000 GARDENA

1. Отсоедините насос от электропитания.

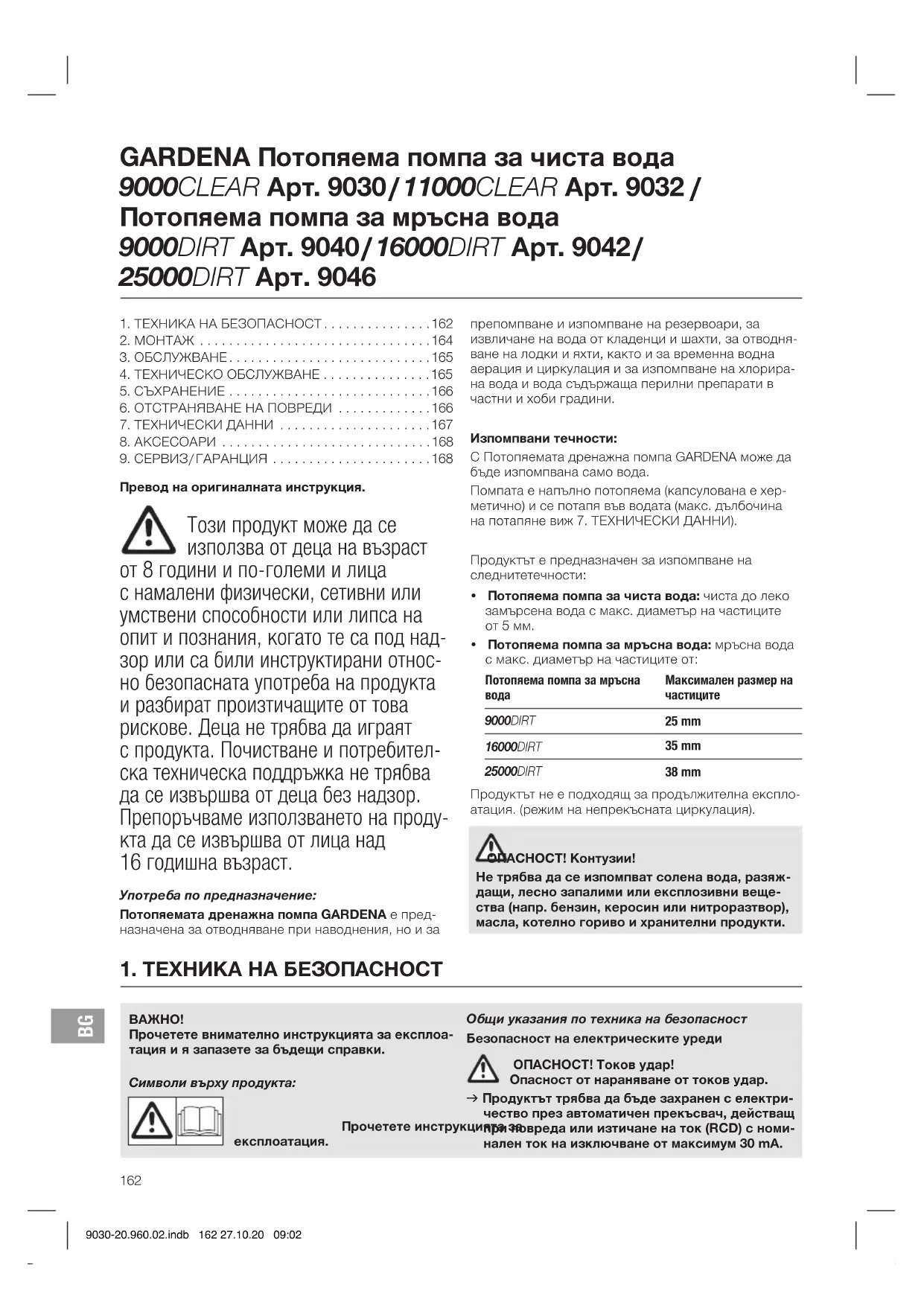

Превод на оригиналната инструкция. Този продукт може да се използва от деца на възраст от8 години и по-големи и лица снамалени физически, сетивни или умствени способности или липса на опит и познания, когато те са под над- зор или са били инструктирани относ- но безопасната употреба на продукта и разбират произтичащите от това рискове. Деца не трябва да играят спродукта. Почистване и потребител- ска техническа поддръжка не трябва да се извършва от деца без надзор. Препоръчваме използването на проду- кта да се извършва от лица над 16годишна възраст. Употреба по предназначение: Потопяемата дренажна помпа GARDENA е пред- назначена за отводняване при наводнения, но и за препомпване и изпомпване на резервоари, за извличане на вода от кладенци и шахти, за отводня- ване на лодки и яхти, както и за временна водна аерация и циркулация и за изпомпване на хлорира- на вода и вода съдържаща перилни препарати в частни и хоби градини. Изпомпвани течности: С Потопяемата дренажна помпа GARDENA може да бъде изпомпвана само вода. Помпата е напълно потопяема (капсулована е хер- метично) и се потапя във водата (макс. дълбочина на потапяне виж 7. ТЕХНИЧЕСКИ ДАННИ). Продуктът е предназначен за изпомпване на следните течности:

• Потопяема помпа за чиста вода: чиста до леко замърсена вода с макс. диаметър на частиците от5 мм.

• Потопяема помпа за мръсна вода: мръсна вода смакс. диаметър на частиците от: Потопяема помпа за мръсна

9000DIRT 25 mm 16000DIRT 35 mm 25000DIRT 38 mm Продуктът не е подходящ за продължителна експло- атация. (режим на непрекъсната циркулация). ОПАСНОСТ! Контузии! Не трябва да се изпомпват солена вода, разяж- дащи, лесно запалими или експлозивни веще- ства (напр. бензин, керосин или нитроразтвор), масла, котелно гориво и хранителни продукти.

Прочетете внимателно инструкцията за експлоа- тация и я запазете за бъдещи справки. Символи върху продукта: Прочетете инструкцията за експлоатация. Общи указания по техника на безопасност Безопасност на електрическите уреди ОПАСНОСТ! Токов удар! Опасност от нараняване от токов удар. v Продуктът трябва да бъде захранен с електри- чество през автоматичен прекъсвач, действащ при повреда или изтичане на ток (RCD) с номи- нален ток на изключване от максимум 30 mA. GARDENA Потопяема помпа за чиста вода 9000CLEAR Арт. 9030 / 11000CLEAR Арт. 9032 / Потопяема помпа за мръсна вода 9000DIRT Арт. 9040 / 16000DIRT Арт. 9042 / 25000DIRT Арт. 9046

9030-20.960.02.indb 162 27.10.20 09:02v Свържете се със сервиз на GARDENA, ако устройството за диференциалнотокова защита (RCD) се е задействало. ОПАСНОСТ! Опасност от нараняване! Опасност от нараняване от електрически

v Изключете продукта от електрическата мрежа, преди да извършите техническо обслужване или да замените детайли. Конта- ктът трябва да бъде в зоната на зрителното

По-безопасна работа Температурата на водата не трябва да превишава 35 °C. Помпата не трябва да бъде използвана, когато във водата има хора. Замърсяване на течността може да бъде причинено от изтичане на смазочни материали. Дръжте трети лица далеч от водата. Използвайте помпата само с ъглова приставка. Краят на маркуча трябва да бъде по-ниско от максималната височина на изпомпване. Защитен прекъсвач Защитен термопрекъсвач: В случай на претоварване, помпата се изключва посредством вградената термична защита на мотора. След достатъчно охлаждане на мотора, помпата отново е готова за работа. Автоматично обезвъздушаване: Тази помпа е снабдена с клапан за обезвъздуша- ване, който премахва евент. налична въздушна възглавница в помпата. По функционални причини може странично по корпуса да излезе малко коли- чество вода. Допълнителни указания по техника на безопасност Безопасност на електрическите уреди ОПАСНОСТ! Сърдечен арест! Този продукт образува електромагнитно поле по време на работа. Това поле може при определе- ни обстоятелства да окаже влияние върху начи- на на функциониране на активни или пасивни медицински импланти. За да се изключи рискът от ситуации, които биха могли да доведат до тежки или смъртоносни наранявания, лицата смедицински имплант трябва преди употреба натози продукт да се консултират със своя лекар и производителя на импланта.

При използване на удължителни кабели, същите трябва да отговарят на минималните сечения вследващата таблица: Напрежение Дължина на кабела Сечение 230 – 240 В / 50 Гц До 20 м 1,5 мм

ОПАСНОСТ! Токов удар! От счупен щепсел може през кабела да попадне влага в електрическата зона и да предизвика късо съединение. v В никакъв случай не прерязвайте щепсела (напр. за да го прекарате през стената). v Не издърпвайте щепсела за кабела, а го изваж- дайте от контакта като дър- жите щепсела за

v Ако захранващият кабел на този уред се повре- ди, за да се избегнат рискове, той трябва да бъде заменен от произво- дителя, негов сервизен представител или лице с подобна квалификация. Щепсела за ел. мрежа и ел. съединения трябва да бъдат обезопасени от намокряне. Уверете се, че електрическите връзки са поставени в зона обезопасена от наводняване. Пазете щепсела и захранващия кабел от топлина, масло и остри ръбове. Внимавайте за напрежението на ел. мрежа. Данните върху фирмената табелка трябва да съответстват сданните на електрическата мрежа. При престой в басейни или при докосване на повърхността на водата, щепселът на помпата трябва задължително да бъде изключен. Захранващият кабел не трябва да се използва за закрепване или пренасяне на помпата. При потапяне или изваждане и обезопасяване на помпата трябва да бъде използвано укрепващо

Проверявайте редовно свързващия кабел. Винаги преди употреба на помпата извършвайте визуална проверка (особено на кабела и щепсела). Повредена помпа не трябва да бъде използвана. Вслучай на повреда помпата непременно трябва да бъде проверена от сервиз на GARDENA. Инструкция за сглобяване: Затегне отново всички винтове на ръка. Преди употреба след техническо обслужване се уверете, че всички части са завинтени. Когато използвате нашите помпи с генератор, трябва да се спазват предупредителните указания на производителя на генератора. Лична безопасност

ОПАСНОСТ! Опасност от задушаване! Дребните детайли могат лесно да бъдат погъл- нати. Полиетиленовата торба представлява опас- ност от задушаване за малките деца. Дръжте малките деца далеч по време на монтажа. Обърнете внимание на минималното ниво на водатасъгласно характеристиките на помпата.

9030-20.960.02.indb 163 27.10.20 09:022. МОНТАЖ ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да сглобите продукта. Възможности за свързване на свързващия нипел [ фиг. A1 ]: Маркучът може да бъде свързан посредством свърз- ващия нипел

към маркучи с различни диаметри или към бърза връзка GARDENA. Голям диаметър на маркуча Отделете накра йника

[ фиг. A2 ] GARDENA Бърза връзка / Арт. 9046: Среден диаметър

[ фиг. A3 ] Малък диаметър на маркуча Не отделяйте накрайника [ фиг. A4 ] Когато се използва най-големия диаметър на марку- ча, помпата има максимална производителност на

Помпа Арт. 9030 Арт. 9032 Арт. 9040 Арт. 9042 Арт. 9046 Малък диаметър

Арт. GARDENA скоба за маркуч 25 mm (1") Арт. 7193 25 mm (1") Арт. 7193 32 mm (1 1/4") Арт. 7194 Среден диаметър

Арт. GARDENA скоба за маркуч GARDENA Бърза връзка G 1" GARDENA Бърза връзка G 1" 32 mm (1 1/4") * Арт. 7194 38 mm (1 1/2")

Арт. 7195 Голям диаметър

Арт. 7195 38 mm (1 1/2") Арт. 7195 51 mm (2") Арт. 7196 При използване на маркуч 38мм (1 1/2"), ние препо- ръчваме GARDENA Комплект с плосък маркуч Арт.5005 с10 м. маркуч и скоба за маркуч.

• За Арт. 9042 се доставя допълнителен свързващ

за 1 1/4"-маркучи. Свързване на маркуча посредством свързващия

1. Когато използвате маркуч с голям диаметър,

отрежете свързващия нипел

2. Само за Арт. 9046: Когато използвате маркуч със

среден диаметър, отрежете свързващия нипел

3. Плъзнете маркуча върху свързващия нипел

маркучи към свързващия нипел

Свързване на маркуч посредством бърза връзка GARDENA: При 25000DIRT (Арт. 9046) маркучът може да бъде свързан с бързата връзка GARDENA не посредством свързващия нипел

Чрез системата за свързване GARDENA могат да бъдат свързани 19 мм (3/4")- / 15 мм (5/8")- и 13 мм (1/2")-маркучи. Препоръчваме да не се използват маркучи с диаме- тър по-малък от 25мм (1"), защото в противен случай ще се стигне до значителни загуби на мощността при изпомпване на течността. Диаметър на маркуча Помпена връзка 13 mm (1/2") GARDENA Комплект за свързване към помпа Арт. 1750 15 mm (5/8") GARDENA Комплект за свързване към помпа Арт. 1750 19 mm (3/4") GARDENA Комплект за свързване към помпа Арт. 1752

1. Отрежете свързващия нипел

2. Свържете маркуча посредством съответната

бърза връзка GARDENA към свързващия нипел

Монтаж на помпената връзка [ фиг. A5 ]: ОПАСНОСТ! Контузии! Контузия чрез порязване от работното

v Използвайте помпата само с ъглова

Маркучът може да бъде лесно свързван и разединя- ван посредством фиксаторите

Не оставяйте помпата да работи повече от 10 минути срещу затворена напорна страна. Пясък и други абразивни вещества водят до побързо износване и намаляване на мощността. Поплавъчния прекъсвач може да бъде обслужван само извън водата. Маркучът не трябва да се сваля по време на работа. Оставете помпата да се охлади преди отстраняване на повреди.

9030-20.960.02.indb 164 27.10.20 09:023. ОБСЛУЖВАНЕ ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да свържете, настройвате или пренася- те продукта. Изпомпване на вода: Ако помпата не може да бъде спусната в резервоара за вода посредством дръжката, помпата трябва винаги да бъде спускана посредством въже. Закре- пете въжето, като го издърпате чрез предвидените отвори и направите възел. Минимална дълбочина на потапяне при работа виж 7. ТЕХНИЧЕСКИ ДАННИ. Помпата трябва да бъде монтирана така, че входя- щите отвори при смукателната основа да не са запушени изцяло или частично от замърсяване. В езерцето помпата може да бъде поставена напр. върху тухла. При процеси на засмукване близо до минималното ниво на водата при въвеждане в експлоатация, процесът на засмукване може да продължи по-дълго.

1. Потопете помпата.

2. Свържете помпата с електрозахранването.

Внимание! Помпата може да се включи веднага, в зависимост от настройката на поплавъчния

Автоматичен режим с поплавъчен прекъсвач [ фиг. O1 ]: Чрез настройка на поплавъчния прекъсвач

имате възможност да определите височините на включване. За безопасна работа, поплавъчният прекъсвач трябва да може да се движи свободно около помпата. Настройка на височината за включване и изключване [ фиг. O1 ]: Максималната височина на включване и минимал- ната височина на изключване (виж 7. ТЕХНИЧЕСКИ ДАННИ) могат да бъдат настроени, като кабела на поплавъчния прекъсвач бъде вкаран във фиксира- щото устройство на поплавъчния прекъсвач

• Колкото по-високо е захванат кабела, толкова по- висока е височината на включване и изключване.

• Колкото по-къс е кабелът между поплавъчния

и ключалката на поплавъчния пре-

, толкова по-малка е височината на включване и толкова по-голяма е височината на изключване.

1. Натиснете кабела на поплавъчния прекъсвач

ведин от отворите на ключалката на поплавъчния

2. Проверете, дали помпата се изключва автоматично.

v За да се гарантира включването и изключва- нето на поплавъчния прекъсвач, дължината на кабела между поплавъчния прекъсвач ификсиращото устройство на поплавъчния прекъсвач трябва да е мин. 10 см. Ръчен режим [ фиг. O2 ]: Помпата е в режим на непрекъсната работа, защото поплавъчният прекъсвач е шунтиран.

1. Пъхнете поплавъчния прекъсвач

надолу върху ключалката на поплавъчния

2. Поставете помпата в стабилно положение във

3. Свържете помпата с електрозахранването.

Внимание! Помпата стартира веднага. Помпата работи постоянно без защита срещу работа на сухо поради даден на късо поплавъчен прекъс- вач. За да избегнете повреди, дължащи се на работа на сухо, използвайте само под наблюдение. Мин. височина на остатъчна вода (виж 7. ТЕХНИЧЕ- СКИ ДАННИ) се достига само в ръчен режим,тъй като поплавъчния прекъсвач изключва помпата предварително в автоматичен режим.

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да извършите техническо обслужване на продукта.

1. Завийте по часовниковата стрелка ъгловата

до ограничителя в помпата (Когато маркуча трябва да бъде положен хоризонтално, ъгловата приставка

може да бъде развита до половин оборот).

2. Само за Арт. 9042 / 9046: Завийте свързващия

3. Натиснете свързващия нипел

на маркуча до ограничителя в ъгловата връзка

докато видите и чуете как се фиксира. Маркучът е свързан безопасно с помпата.

9030-20.960.02.indb 165 27.10.20 09:025. СЪХРАНЕНИЕ Сваляне от експлоатация: Помпата не е устойчива на замръзване! Продуктът трябва да бъде съхраняван на недос- тъпно за деца място.

1. Изключете помпата от електрозахранването.

2. Обърнете помпата обратно надолу, докато спре

3. Почистете помпата (виж 4. ТЕХНИЧЕСКО

4. Съхранявайте помпата на сухо, затворено

и защитено от замръзване място. Изхвърляне: (съгласно Директива 2012/19/ЕС) Продуктът не трябва да бъде изхвърлян заедно с обикновените битови отпадъци. Тойтрябва да бъде изхвърлен съгласно действащите местни разпоредби за опазване на околната среда.

v Изхвърлете продукта на или чрез Вашия местен събирателен пункт за рециклиране. Проблем Възможна причина Отстраняване Помпата работи, но не изпомпва вода Въздухът не може да излезе, защото напорния тръбопровод е затворен. (Евент. пречупен напорен маркуч). v Отворете напорния тръбопро- вод. (напр. спирателен кран, устройства за разпръскване). Въздушна възглавница в смукателната пета. v Изчакайте около 60 секунди, докато помпата се обезвъздуши сама (при нужда изключете/

Отворът за засмукване е задръстен. v Почистете с водна струя отвора за засмукване.

6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ

ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да отстраните повреди по продукта. Почистване на смукателната основа и работното колело [ фиг. T1 ]:

1. Само за Арт. 9046: Развийте 5-те винта с кръсто-

2. Развийте 4-те винта с кръстата глава

3. Извадете смукателната основа

4. Почистете смукателната основа

(това техническо обслужване не отменя гаранцията).

5. Почистете внимателно уплътняващите повърхно-

сти, за да избегнете повреда и нехерметичност.

6. Монтирайте в обратна последователност смука-

Ако има повредено уплътнение, трябва да бъде

От съображения за безопасност повредено работно колело може да бъде заменено само отсервиза на GARDENA. Почистване на помпата: ОПАСНОСТ! Контузии! Опасност от нараняване и риск от повре- да на продукта. v Не почиствайте продукта с водна струя (особено водна струя под налягане). v Не почиствайте с химикали, включително бензин или разтвори. Някои от тях могат да повредят важни пластмасови детайли. v Почиствайте повърхността на помпата с влажна

Промиване на помпата: След изпомпване на хлорирана вода, вода съдър- жаща перилен препарат или силно замърсена вода, помпата трябва да бъде промита.

1. Помпайте хладка вода (макс. 35 °C) евент. като

добавите мек почистващ препарат (напр. препа- рат за измиване на съдове), докато изпомпваната вода стане бистра.

2. Изхвърлете остатъците съгласно указанията на

Закона за отстраняване на отпадъците.

9030-20.960.02.indb 166 27.10.20 09:02Проблем Възможна причина Отстраняване Помпата работи, но не изпомпва вода Маркучът е задръстен. v Премахнете задръстването

Работното колело е блокирало. v Почистете смукателната основа и работното колело. Нивото на водата при въвеж- даневексплоатация е под минималното ниво на водата. v Потопете помпата по-дълбоко. Помпата не тръгва или спира внезапно по време на работа Защитният термопрекъсвач е изключил помпата поради претоварване. v Почистете отвора за засмукване. Внимавайте за максималната темпера тура на течността (35 °C). Помпата няма ток. v Проверете предпазителите и електрическите конектори. Защитният прекъсвач е сработил (утечен ток). v Изключете помпата от електрическата мрежа и се обърнете към сервиз на GARDENA. Помпата работи, но дебита внезапно пада Отворът за засмукване е задръстен. v Почистете с водна струя отвора за засмукване. Маркучът е задръстен. v Премахнете задръстването

УКАЗАНИЕ: При други повреди се обръщайте към Вашия сервизен център на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервизният център на GARDENA, както и от специализираните търговци, които са оторизирани от GARDENA.

Потопяемата дренажна помпа Мярка Стойност (Арт. 9030)

0,6 / 6,0 0,7 / 7,0 0,6 / 6,0 0,7 / 7,0 1,1 / 11,0 Макс. дълбочина на потапяне м 7 7 7 7 7 Мин. / макс. височина на

мм 45 / 90 50 / 90 50 / 90 50 / 90 120 / 200 Височина на остатъчна вода мм 2 2 25 35 38 Мръсна вода с максимален размер на частиците мм 5 5 25 35 38 Минимално ниво на водата при въвеждане в експлоатация

Моля, свържете се чрез адреса на обратната страна. Гаранционна карта: В случай на гаранционен иск Вие не дължите запла- щане за оказаните услуги. GARDENA Manufacturing GmbH предоставя за всички оригинални нови продукти GARDENA 2години гаранция от датата на закупуване при търговеца, ако продуктите са били използвани само за лични нужди. Гаранцията на производителя не важи за продукти, придобити на вторичен пазар. Тази гаран- ция се отнася за всички сериозни дефекти на проду- кта, които са следствие от дефект в материала или производствен дефект. Тази гаранция се изпълнява чрез предоставяне на напълно функционален про- дукт за подмяна или чрез ремонт на повредения продукт, изпратен до нас безплатно; ние си запазва- ме правото да избираме между тези възможности. Тази услуга подлежи на следните разпоредби:

• Продуктът е използван по предназначение съглас- но препоръките в инструкциите за работа.

• Не са правени опити за отваряне или ремонт на продукта от купувача или от трето лице.

• За експлоатацията са използвани само оригинални резервни и бързоизносващи се детайли на GARDENA.

• Представяне на касовия бон. Нормалното износване на части и компоненти (например по ножове, детайлите за закрепване на ножове, турбини, осветителни тела, клиновидни и зъбчати ремъци, работни колела, въздушни фил- три, запалителни свещи), визуалните промени, както иизносващи се части и компоненти, са изключени от гаранцията. Тази гаранция на производителя се ограничава до доставката за замяна и ремонта съгласно горните условия. Други претенции срещу нас като произво- дител, като например обезщетение за щети, не се основават на гаранцията на производителя. Тази гаранция на производителя разбира се не покрива действащите законови и договорни гаранционни претенции спрямо дилъра / търговеца. Гаранцията на производителя подлежи на законода- телството на Федерална република Германия. В случай на гаранция, моля, изпратете дефектния продукт заедно с копие на касовия бон за закупува- не и описание на повредата, с платени пощенски такси до посочения адрес на сервиз на GARDENA. Бързоизносващи се части: Работното колело е бързоизносващ се детайл изатова е изключен от гаранцията.

GARDENA Комплект с плосък

10м 38мм (1/2")-маркуч със скоба за маркучи. Арт. 5005 GARDENA Скоба за маркуч За 25 мм (1")-маркучи чрез накрайник за свързване. Арт. 7193 GARDENA Скоба за маркуч За 32 мм (1 1/4")-маркучи чрез накрайник за свързване. Арт. 7194 GARDENA Скоба за маркуч За 38 мм (1 1/2")-маркучи чрез накрайник за свързване. Арт. 7195 GARDENA Скоба за маркуч За 51 мм (2")-маркучи чрез накрайник за свързване. Арт. 7196 GARDENA Комплект за свързване към помпа За 19 мм (3/4")-маркучи чрез GARDENA система за

(Арт. 9046) Свързваща резба изход за водата цола G 1 1/4" G 1 1/4" G 1 1/2" G 1 1/2" G 1 1/2" Възможности за свързване цола 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/4" / 1 1/2" / G 1" 1 1/4" / 1 1/2" / 2" Макс. температура на водата °C 35 35 35 35 35 Указание: Височините на включване / изключване, както и минималното ниво на водата при въвеждане вексплоатация са определени без разлики във височината за преодоляване. При височини на изпомпване от над 1 м. се получават частично по-продължителни времена на засмукване от до 1 минута или по-високи минимални нива на водата от до + 5 см.
