BRUKSANVISNING 25000 GARDENA

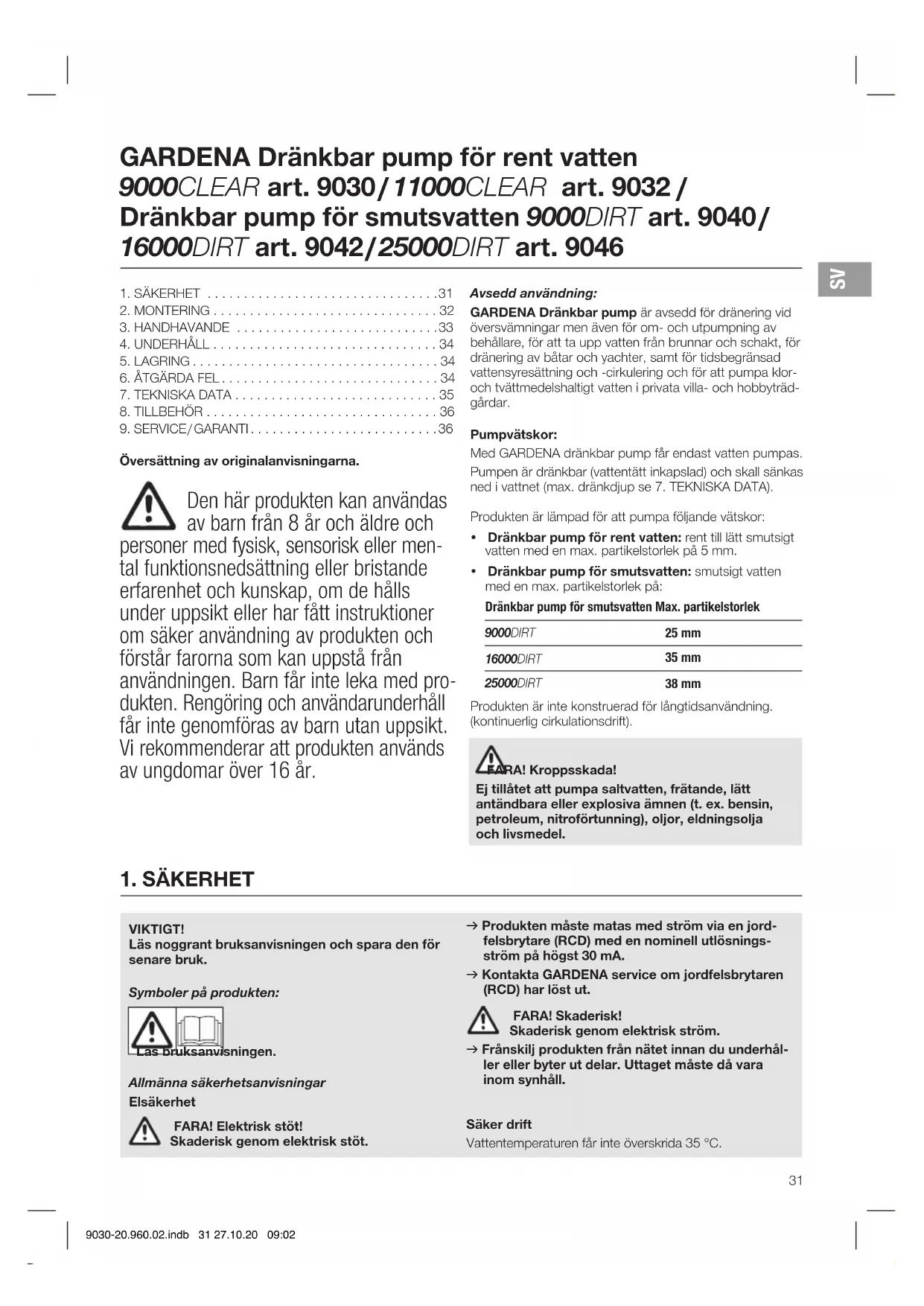

Översättning av originalanvisningarna. Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller men- tal funktionsnedsättning eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktioner om säker användning av produkten och förstår farorna som kan uppstå från användningen. Barn får inte leka med pro- dukten. Rengöring och användarunderhåll får inte genomföras av barn utan uppsikt. Vi rekommenderar att produkten används av ungdomar över 16 år. Avsedd användning: GARDENA Dränkbar pump är avsedd för dränering vid översvämningar men även för om- och utpumpning av behållare, för att ta upp vatten från brunnar och schakt, för dränering av båtar och yachter, samt för tidsbegränsad vattensyresättning och -cirkulering och för att pumpa klor- och tvättmedelshaltigt vatten i privata villa- och hobbyträd- gårdar. Pumpvätskor: Med GARDENA dränkbar pump får endast vatten pumpas. Pumpen är dränkbar (vattentätt inkapslad) och skall sänkas ned ivattnet (max. dränkdjup se 7. TEKNISKA DATA). Produkten är lämpad för att pumpa följande vätskor:

• Dränkbar pump för rent vatten: rent till lätt smutsigt vatten med en max. partikelstorlek på 5mm.

• Dränkbar pump för smutsvatten: smutsigt vatten med en max. partikelstorlek på: Dränkbar pump för smutsvatten Max. partikelstorlek 9000DIRT 25 mm 16000DIRT 35 mm 25000DIRT 38 mm Produkten är inte konstruerad för långtidsanvändning. (kontinuerlig cirkulationsdrift). FARA! Kroppsskada! Ej tillåtet att pumpa saltvatten, frätande, lätt antändbara eller explosiva ämnen (t. ex. bensin, petroleum, nitroförtunning), oljor, eldningsolja och livsmedel.

VIKTIGT! Läs noggrant bruksanvisningen och spara den för senare bruk. Symboler på produkten: Läs bruksanvisningen. Allmänna säkerhetsanvisningar Elsäkerhet FARA! Elektrisk stöt! Skaderisk genom elektrisk stöt. v Produkten måste matas med ström via en jord- felsbrytare (RCD) med en nominell utlösnings- ström på högst 30 mA. v Kontakta GARDENA service om jordfelsbrytaren (RCD) har löst ut. FARA! Skaderisk! Skaderisk genom elektrisk ström. v Frånskilj produkten från nätet innan du underhål- ler eller byter ut delar. Uttaget måste då vara inom synhåll. Säker drift Vattentemperaturen får inte överskrida 35 °C. GARDENA Dränkbar pump för rent vatten 9000CLEAR art. 9030 / 11000CLEAR art. 9032 / Dränkbar pump för smutsvatten 9000DIRT art. 9040 / 16000DIRT art. 9042 / 25000DIRT art. 9046

9030-20.960.02.indb 31 27.10.20 09:02Pumpen får inte användas om det finns personer i vattnet. Vätskan kan förorenas genom att smörjmedel läcker ut. Håll utomstående borta från vattnet. Använd endast pumpen med vinkelanslutningen. Slangänden bör vara lägre än den maximala tryckhöjden. Kretsbrytare Termiskt överbelastningsskydd: Vid överbelastning stängs pumpen av genom det inbygg- da termiska motor skyddet. När motorn har svalnat tillräck- ligt är pumpen klar för drift igen. Automatisk luftning: Den här pumpen har en luftnings ventilsom åtgärdar en eventuell luftficka i pumpen. Beroende på funktionen kan en liten mängd vatten komma ut på sidan av höljet. Extra säkerhetsanvisningar Elsäkerhet FARA! Hjärtstillestånd! Den här produkten skapar ett elektromagnetiskt fält under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska implantat. För att utesluta faran från situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används. Kabel Om förlängningskablar används måste de uppfylla en minsta area enligt följande tabell: Spänning Kabellängd Area 230 – 240 V / 50 Hz Upp till 20 m 1,5 mm

FARA! Elektrisk stöt! Genom en avskuren nätkontakt kan fukt tränga in via nätkabeln i elsystemet och leda till kortslutning. v Skär därför inte av nätkontakten (t. ex. för att dra genom en vägg). v Dra inte i nätkabeln när Du ska dra ur stickkontakten. v Om nätkabeln till produkten skadas måste den bytas ut av tillverkaren eller tillverkarens kundtjänst eller någon person med liknande kvalifikationer för att und- vika faror. Nätkontakter och kopplingar skall vara strilsäkra. De elektriska anslutningarna får inte sänkas ned i vattnet. Skydda nätkontakten och nätanslutningen från värme, olja och vassa kanter. Observera nätspänningen. Uppgifterna på typskylten måste överensstämma med nätuppgifterna. Pumpens kontakt måste alltid vara utdragen när man är ien simbassäng eller berör vattenytan. Elkabeln får inte användas för att montera eller transporte- ra pumpen. För att lyfta eller flytta pumpen används lyftlinan. Kontrollera med jämna mellanrum anslutnings kabeln. Innan pumpen tas i bruk skall man alltid göra en visuell kontroll (särskilt vad gäller nätkabeln och nätkontakten). Defekta pumpar får inte användas. Skicka alltid defekta pumpar till GARDENA Service för kontroll. Monteringsanvisning: Dra åt alla skruvar för hand igen. Se till att alla delar är fastskruvade innan pumpen används efter underhållet. Används våra pumpar med en generator ska generatortill- verkarens varningsinformation följas. Personlig säkerhet

FARA! Kvävningsfara! Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen. Observera den lägsta vattennivån enligt pumpspecifikatio- nen. Låt inte pumpen vara i gång mer än 10 minuter med stängd trycksida. Sand och andra föroreningar i vattnet sliter på pumpen och nedsätter kapaciteten. Flottörbrytaren får endast användas utanför vattnet. Slangen får inte dras bort under driften. Låt pumpen svalna innan fel åtgärdas.

FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan produkten monteras. Anslutningsmöjlighet för anslutningsnippeln [ bild A1 ]: Slangen kan anslutas via anslutningsnippeln

med olika slangdiametrar eller GARDENA snabbkontaktsystem. Stor slangdiameter Ta av nippeln vid

[ bild A2 ] GARDENA Snabbkontaktsystem / Art. 9046: Medelstor slangdia- meter Ta av nippeln vid

[ bild A3 ] Liten slangdiameter Ta inte bort någon nippel [ bild A4 ]

9030-20.960.02.indb 32 27.10.20 09:023. HANDHAVANDE FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan du ansluter, ställer in eller transporterar produkten. Pumpa vatten: Om pumpen inte kan sänkas ner med handtaget, måste pumpen alltid sänkas ner med en lina. Fäst linan genom att dra den genom de avsedda öglorna och knyta. Minsta dränkdjup vid idrifttagning se 7. TEKNISKA DATA. Pumpen måste ställas upp så att inloppsöppningarna isugfoten inte blockeras helt eller delvis genom förore- ningar. I en damm bör pumpen ställas på t. ex. en tegelsten. Vid insugning nära lägsta vattennivån vid idrifttagningen kan det ta längre tid att suga in.

2. Anslut pumpen till strömförsörjningen.

Fara! Beroende på flottörbrytarinställningen kan pumpen starta direkt. Automatisk drift med flottörbrytare [ bild O1 ]: Genom att ställa in flottörbrytaren

finns möjlighet att bestämma kopplingshöjderna. För säker drift måste flottörbrytaren kunna röra sig fritt kring pumpen. Inställning av vattenstånd [ bild O1 ]: Den maximala startnivån och minimala stoppnivån (se 7. TEKNISKA DATA) kan anpassas genom att kabeln till flottörbrytaren trycks in i flottörbrytarlåsningen

• Ju högre kabeln kläms fast, desto högre blir start- och stoppnivån.

• Ju kortare kabeln är mellan flottörbrytaren

och flottör- brytarens låsning

desto lägre blir startnivån och desto högre blir stoppnivån. När den största slangdiametern används har pumpen maximal pumpkapacitet. Pump Art. 9030 Art. 9032 Art. 9040 Art. 9042 Art. 9046 Liten slangdiameter Art. GARDENA Slangklämma 25 mm (1") Art. 7193 25 mm (1") Art. 7193 32 mm (1 1/4") Art. 7194 Medelstor slangdia meter Art. GARDENA Slangklämma GARDENA Snabbkontakt- system G 1" GARDENA Snabbkontakt- system G 1" 32 mm (1 1/4")

Art. 7195 Stor slangdiameter Art. GARDENA Slangklämma 38 mm (1 1/2") Art. 7195 38 mm (1 1/2") Art. 7195 51 mm (2") Art. 7196 Används slangen på 38mm (1 1/2") rekommenderar vi GARDENA flatslangsats art. 5005 med 10m slang och slangklämma.

• För art. 9042 medföljer en extra anslutningsnippel

för 1 1/4"-slangar. Ansluta slangen via anslutningsnippeln:

1. Används den stora slangdiametern, koppla bort anslut-

2. Endast för art. 9046: Används den mellanstora slangdi-

ametern, koppla bort anslutningsnippeln

3. Skjut slangen på anslutningsnippeln

4. Fäst slangen t.ex. med en GARDENA slangklämma på

Ansluta slangen via GARDENA snabbkontaktsystem: Vid 25000DIRT (art. 9046) kan inte slangen anslutas via anslutningsnippeln

med GARDENA snabbkontakt- system. Via GARDENA kopplingssystem kan 19 mm (3/4") / 15 mm (5/8") och 13 mm (1/2")-slangar anslutas. Vi rekommenderar att ej mindre slangdiameter än 25mm (1") används eftersom annars flödet begränsas avsevärt. Slangens diameter Pumpanslutning 13 mm (1/2") GARDENA Pump- anslutningsset art. 1750 15 mm (5/8") GARDENA Pump- anslutningsset art. 1750 19 mm (3/4") GARDENA Pump- anslutningsset art. 1752

1. Koppla bort anslutningsnippeln

taktsystem på anslutningsnippeln

Montera pumpanslutning [ bild A5 ]: FARA! Kroppsskada! Skärskada genom löphjulet. v Använd endast pumpen med vinkelanslutningen. Slangen kopplas och lossas utan problem med låsningarna

på vinkelanslutningen

skruvas ut igen upp till ett halvt varv).

2. Endast för art. 9042/9046: Skruva in

i anslutningsnippeln

till stopp i vinke- lanslutningen

så det hörs och syns att den hakar in. Slangen är säkert kopplad till pumpen.

9030-20.960.02.indb 33 27.10.20 09:024. UNDERHÅLL FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan produkten underhålls. Rengöra pumpen: FARA! Kroppsskada! Fara för personskador och risk att produk- ten skadas. v Rengör inte produkten med vattenstråle (i synnerhet inte vattenstråle med högtryck). v Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar. v Rengör ytan på pumpen med en fuktig trasa. Spola igenom pumpen: Efter pumpning av klorhaltigt, tvättmedelshaltigt eller myck- et smutsigt vatten måste pumpen spolas igenom.

1. Pumpa ljummet vatten (max. 35 °C) ev. med tillsatt milt

rengörings medel (t. ex. diskmedel) tills det pumpade vattnet är klart.

2. Avfallshantera resterna enligt lagstiftningen för avfalls-

1. Tryck in kabeln för flottörbrytaren

i någon av öpp- ningarna för flottörbrytarlåsningen

2. Kontrollera om pumpen kopplas från automatiskt.

FARA! v För att till- och frånkoppling av flottörbrytaren skall garanteras måste kabellängden mellan flottörbrytare och flottörbrytarlåsning vara min. 10 cm. Manuell drift [ bild O2 ]: Pumpen är i drift hela tiden eftersom flottörbrytaren förbikopplas. Därigenom avaktiveras pumpens torr- körningsskydd.

1. Skjut flottörbrytaren

med kabeln nedåt på flottörbry- tarlåsningen

2. Ställ upp pumpen i vattnet så den står säkert.

3. Anslut pumpen till strömförsörjningen.

Fara! Pumpen startar direkt. Pumpen går konstant utan torrkörningsskydd på grund av den förbikopplade flottörbrytaren. Använd endast under uppsikt för att undvika skador genom torrkörning. Den minsta restvattenhöjden (se 7. TEKNISKA DATA) uppnås endast med manuell drift eftersom flottörbrytaren stoppar pumpen innan vid automatisk drift.

Urdrifttagning: Pumpen är inte frostsäker! Produkten måste förvaras utom räckhåll för barn.

1. Frånskilj pumpen från strömförsörjningen.

2. Vänd pumpen upp och ner tills inget vatten rinner ut

4. Förvara pumpen på ett torrt, stängt och frostsäkert

ställe. Avfallshantering: (enligt direktiv 2012/19/EU) Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna. VIKTIGT! v Avfallshantera din produkt hos kommunens återvin- ningscentral.

FARA! Kroppsskada! Skaderisk om produkten startar oavsiktligt. v Frånskilj produkten från strömförsörjningen innan du åtgärdar felet på produkten. Rengöra sugfot och löphjul [ bild T1 ]:

1. Endast för art. 9046: Skruva ut de 5 krysspårskru-

2. Skruva ut de 4 krysspårskruvarna

9030-20.960.02.indb 34 27.10.20 09:02Problem Möjlig orsak Åtgärd Pumpen går men matar inget vatten Ingen luft kan strömma ut, efter som tryckledningen är stängd. (Tryckslangen är ev. bockad). v Öppna tryckledningen (t. ex. spärrventil, spridnings- utrustning). Luftkudde i sugfoten. v Vänta ca. 60 sekunder tills pumpen har luftat sig själv (koppla ev. på och av). Sugöppningen är igensatt. v Rengör sugöppningen med en vat- tenstråle. Slangen är igensatt. v Ta bort igensättningen i slangen. Löphjulet är blockerat. v Rengör sugfoten och löphjulet. Vattenytan ligger under lägsta vatten- nivå när pumpen tas i bruk. v Sänk ner pumpen djupare. Pumpen startar inte eller stannar plötsligt under användningen Det termiska överbelastningsskyddet har stängt av pumpen pga. överhett- ning. v Rengör sugöppningen. Beakta den maximala mediumtemperaturen (35 °C). Pump utan ström. v Kontrollera säkringarna och elektriska kontaktanslutningar. Jordfelsbrytaren har löst ut (felström). v Frånskilj pumpen för ström- försörjningen och kontakta GARDENA service. Pumpen fungerar men pump- effektenavtar plötsligt Sugöppningen är igensatt. v Rengör sugöppningen med en vat- tenstråle. Slangen är igensatt. v Ta bort igensättningen i slangen. OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar. Reparationer får endast utföras av GARDENA servicecentren och av fackhandel som är auktoriserad av GARDENA.

Dränkbar pump Enhet Värde (art. 9030) Värde (art. 9032) Värde (art. 9040) Värde (art. 9042) Värde (art. 9046) Märkeffekt W 300 450 300 450 1100 Nätspänning V (AC) 230 230 230 230 230 Nätfrekvens Hz 50 50 50 50 50 Max. pumpmängd l/h 9000 11000 9000 16000 25000 Max. tryck / max. pumpnivå bar /

(garantin upphör ej att gälla genom de här underhållsarbetena).

5. Rengör tätningsytorna noga för att undvika skador och

igen i omvänd ordning. En skadad tätning måste bytas ut. Ett skadat löphjul får av säkerhetsskäl endast bytas ut av GARDENA service.

9030-20.960.02.indb 35 27.10.20 09:028. TILLBEHÖR GARDENA Flatslangsats 10 m 38 mm (1/2")-slang med slangklämma. art. 5005 GARDENA Slangklämma För 25 mm (1")-slangar via anslutningsnippeln. art. 7193 GARDENA Slangklämma För 32 mm (1 1/4")-slangar via anslutningsnippeln. art. 7194 GARDENA Slangklämma För 38 mm (1 1/2")-slangar via anslutningsnippeln. art. 7195 GARDENA Slangklämma För 51 mm (2")-slangar via anslutningsnippeln. art. 7196 GARDENA Pumpanslutningsset För 19 mm (3/4")-slangar via GARDENA kopplingssystem. art. 1752 Dränkbar pump Enhet Värde (art. 9030) Värde (art. 9032) Värde (art. 9040) Värde (art. 9042) Värde (art. 9046) Restvattenhöjd mm 2 2 25 35 38 Smutsigt vatten med max. partikel- storlek mm 5 5 25 35 38 Lägsta vattennivå vid drifttagning (ca.) mm 10 10 30 45 45 Strömkabel m 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F) Vikt utan sladd (ca.) kg 4,1 4,6 4,2 4,7 7,1 Anslutningsgänga vattenutlopp Tum G 1 1/4" G 1 1/4" G 1 1/2" G 1 1/2" G 1 1/2" Anslutningsmöjligheter Tum 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/4" / 1 1/2" / G 1" 1 1/4" / 1 1/2" / 2" Max. vätsketemperatur °C 35 35 35 35 35 Observera: Start- / stoppnivåerna samt lägsta vattennivå vid idrifttagning fastställdes utan höjdskillnader som ska övervin- nas. Vid tryckhöjder från ca. 1 m uppkommer delvis längre sugtider på upp till 1 minut eller högre lägsta vattennivåer på upp till + 5 cm. Service: Vänligen kontakta adressen på baksidan. Garantibevis: I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls. GARDENA Manufacturing GmbH ger 2 års garanti på alla original GARDENA nya produkter fr.o.m. första köp hos återförsäljare om produkterna uteslutande har använts pri- vat. Den här tillverkargarantin gäller inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leve- rans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätten att välja mellan de här alternativen. Följande bestämmelser reglerar tjänsten:

• Produkten användes för avsett ändamål enligt anvisning- arna i bruksanvisningen.

• Varken köparen eller tredje part har försökt att öppna eller reparera produkten.

• För driften har endast Original GARDENA reserv- och slit- delar använts.

• Uppvisande av inköpskvittot. Normalt slitage av delar och komponenter (exempelvis på knivar, knivfästesdelar, turbiner, ljuskällor, kil- och kugg- remmar, löphjul, luftfilter, tändstift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin. Den här tillverkargarantin begränsas till utbyte och repara- tion enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som till- verkare, exempelvis gällande skadestånd. Denna tillverkar- garanti berör självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren / försälja- ren. För tillverkargarantin gäller Förbundsrepubliken Tysklands lag. Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbe- skrivning med tillräckligt porto till serviceadressen för GARDENA. Slitdelar: Löphjulet är en slitdel och omfattas därför inte av garantin.
