Produkttyp	Schmutzwasser-Tauchpumpe
Modell	25000DIRT (Art.-Nr. 9046)
Nennleistung	1100 W
Versorgungsspannung	230 V / 50 Hz
Max. Förderleistung	25000 l/h
Max. Förderhöhe	11 m (1,1 bar)
Max. Eintauchtiefe	7 m
Restwasserhöhe	38 mm (Handbetrieb)
Max. Korngröße	38 mm
Einschaltniveau min./max.	300 / 600 mm
Ausschaltniveau min./max.	120 / 200 mm
Anschlusskabel	10 m (H07RN-F)
Gewicht (ohne Kabel)	7,1 kg
Wasserauslassanschluss	G 1 1/2" (Gewinde)
Mögliche Anschlüsse	1 1/4", 1 1/2", 2" (mit Adaptern)
Max. Wassertemperatur	35 °C
Elektrischer Schutz	FI-Schutzschalter 30 mA, integrierter thermischer Schutz, Trockenlaufschutz
Wartung	Reinigung des Saugfußes und des Laufrads; Spülen nach chlor- oder schmutzigem Wasser
Garantie	2 Jahre (privater und häuslicher Gebrauch)
Verschleißteile	Laufrad (Austausch durch GARDENA Kundendienst)
Bestimmungsgemäße Verwendung	Dränage, Umwälzen, Entleeren von Behältern, Entnahme aus Brunnen

Häufig gestellte Fragen - 25000 GARDENA

Welche Flüssigkeiten kann ich mit der Gardena 25000 pumpen?

Die Pumpe 25000DIRT ist für das Pumpen von Schmutzwasser mit Partikeln bis zu 38 mm ausgelegt. Sie darf nicht für Salzwasser, entzündliche Stoffe oder Lebensmittel verwendet werden.

Wie installiere ich den Schwimmerschalter für den automatischen Betrieb?

Der Schwimmerschalter muss sich frei um die Pumpe bewegen können. Zum Einstellen der Ein- und Ausschalthöhen drücken Sie das Kabel des Schwimmerschalters in die dafür vorgesehene Klemme. Die Mindestlänge des Kabels zwischen Schwimmerschalter und Klemme beträgt 10 cm.

Was tun, wenn die Pumpe kein Wasser fördert?

Überprüfen Sie, ob die Druckleitung geschlossen ist (z.B. Hahn), warten Sie etwa 60 Sekunden, um die Luft zu entlüften, reinigen Sie die Saugöffnung, überprüfen Sie, ob der Schlauch verstopft ist, und reinigen Sie ggf. das Laufrad.

Warum schaltet sich die Pumpe während des Betriebs ab?

Der thermische Schutz kann die Pumpe bei Überhitzung abschalten. Überprüfen Sie, ob die Wassertemperatur 35 °C nicht überschreitet und der Saugbereich nicht blockiert ist. Überprüfen Sie auch die Stromversorgung (Sicherungen, Steckdose).

Was ist die minimale Restwasserhöhe?

Im Handbetrieb (Schwimmerschalter überbrückt) kann die Restwasserhöhe bis zu 38 mm betragen. Im Automatikbetrieb schaltet der Schwimmerschalter die Pumpe früher ab, sodass eine größere Wasserhöhe verbleibt.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber der Kabelquerschnitt muss der Entfernung angepasst sein: bis 20 m: 1,5 mm²; von 20 bis 50 m: 2,5 mm² (bei 230 V). Stellen Sie sicher, dass das Verlängerungskabel für den Außenbereich geeignet und vor Feuchtigkeit geschützt ist.

Wie reinige ich die Pumpe nach Gebrauch?

Spülen Sie die Pumpe mit lauwarmem Wasser (max. 35 °C) und einem milden Reinigungsmittel (z.B. Spülmittel). Reinigen Sie den Saugfuß und das Laufrad, indem Sie die Schrauben lösen. Verwenden Sie keinen Hochdruckreiniger und keine aggressiven Chemikalien.

Was ist die minimale Eintauchtiefe im Betrieb?

Für das Modell 25000DIRT beträgt die minimale Eintauchtiefe etwa 45 mm. Halten Sie diesen Wert ein, um Trockenlauf zu vermeiden.

Was tun bei Auslösen des Fehlerstrom-Schutzschalters?

Trennen Sie die Pumpe sofort vom Stromnetz und kontaktieren Sie den GARDENA-Kundendienst. Verwenden Sie die Pumpe erst wieder, nachdem sie überprüft wurde.

Ist das Laufrad ein Verschleißteil?

Ja, das Laufrad ist ein Verschleißteil und nicht von der Garantie abgedeckt. Lassen Sie es im Schadensfall nur durch den GARDENA-Kundendienst ersetzen.

BEDIENUNGSANLEITUNG 25000 GARDENA

DE Betriebsanleitung

Klarwasser-Tauchpumpe/

Schmutzwasser-Tauchpumpe

EN Operator's Manual

Clear Water Submersible Pump / Dirty Water Submersible Pump

FR Mode d'emploi

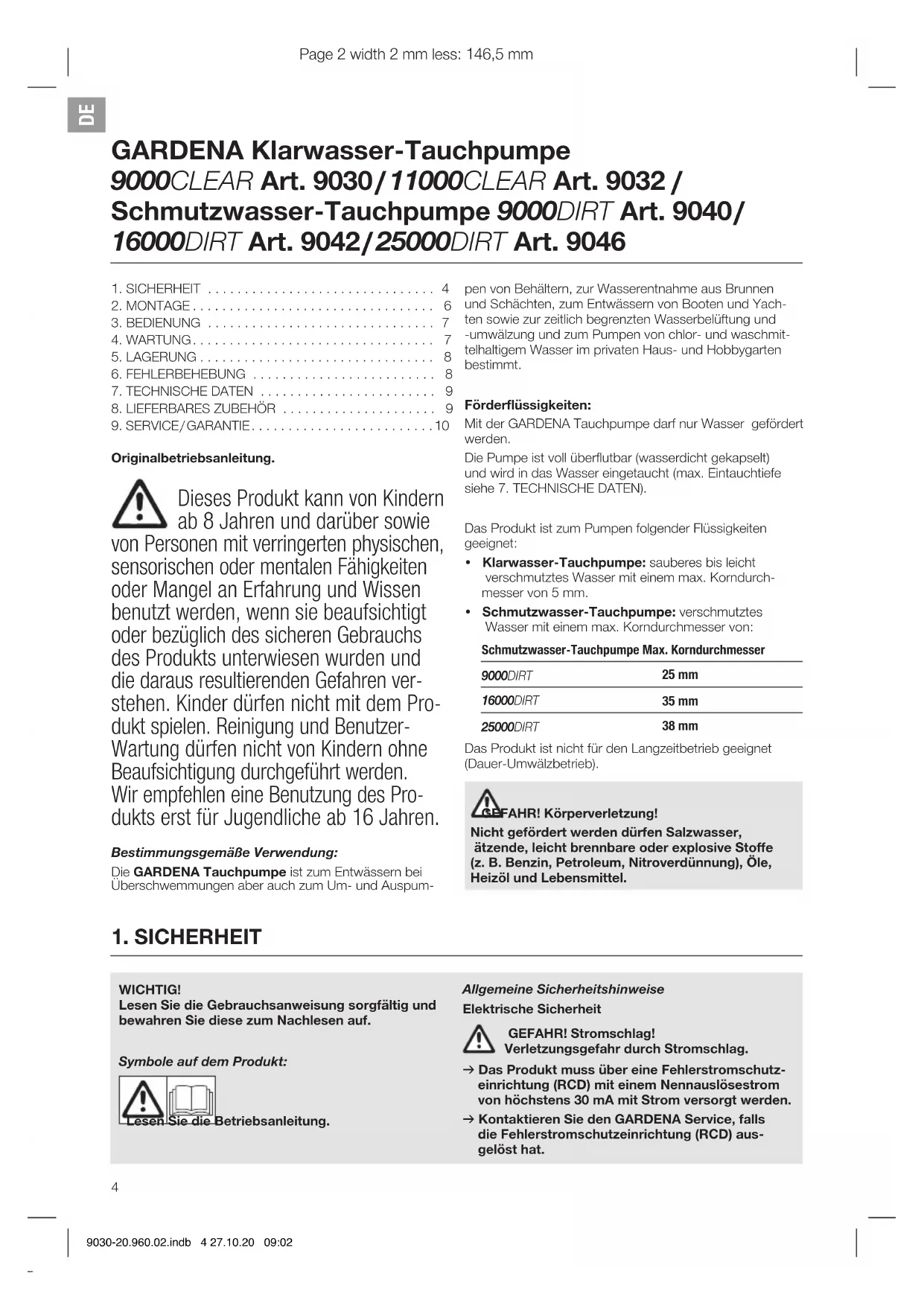

1. SICHERHEIT 4
2. MONTAGE....6
3. BEDIENUNG 7
4. WARTUNG.... 7
5. LAGERUNG 8
6. FEHLERBEHEBUNG 8
7. TECHNISCHE DATEN 9
8. LIEFERBARES ZUBEHÖR 9
9. SERVICE/GARANTIE....10

Originalbetriebsanleitung.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Wir empfehlen eine Benutzung des Produkts erst für Jugendliche ab 16 Jahren.

Bestimmungsgemäße Verwendung:

Die GARDENA Tauchpumpe ist zum Entwässern bei Überschwemmungen aber auch zum Um- und Auspum-

pen von Behältern, zur Wasserentnahme aus Brunnen und Schächten, zum Entwässern von Booten und Yachten sowie zur zeitlich begrenzten Wasserbelüftung und -umwälzung und zum Pumpen von chlor- und waschmittelhaltigem Wasser im privaten Haus- und Hobbygarten bestimmt.

Förderflüssigkeiten:

Mit der GARDENA Tauchpumpe darf nur Wasser gefördert werden.

Die Pumpe ist voll überflutbar (wasserdicht gekapselt) und wird in das Wasser eingetaucht (max. Eintauchtiefe siehe 7. TECHNISCHE DATEN).

Das Produkt ist zum Pumpen folgender Flüssigkeiten geeignet:

• Klarwasser-Tauchpumpe: sauberes bis leicht verschmutztes Wasser mit einem max. Korndurchmesser von 5 mm.
• Schmutzwasser-Tauchpumpe: verschmutztes Wasser mit einem max. Korndurchmesser von:

Schmutzwasser-Tauchpumpe Max. Korndurchmesser

9000DIRT	25 mm
16000DIRT	35 mm
25000DIRT	38 mm

Das Produkt ist nicht für den Langzeitbetrieb geeignet (Dauer-Umwälzbetrieb).

FAHR! Körperverletzung!

Nicht gefördert werden dürfen Salzwasser, ätzende, leicht brennbare oder explosive Stoffe (z. B. Benzin, Petroleum, Nitroverdünnung), Öle, Heizöl und Lebensmittel.

1. SICHERHEIT

WICHTIG!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Symbole auf dem Produkt:

Allgemeine Sicherheitshinweise

Elektrische Sicherheit

GEFAHR! Stromschlag! Verletzungsgefahr durch Stromschlag.

→ Das Produkt muss über eine Fehlerstromschutzeinrichtung (RCD) mit einem Nennauslösestrom von höchstens 30 mA mit Strom versorgt werden.
→ Kontaktieren Sie den GARDENA Service, falls die Fehlerstromschutzeinrichtung (RCD) ausgelöst hat.

GEFAHR! Verletzungsgefahr! Verletzungsgefahr durch elektrischen Strom.

→ Trennen Sie das Produkt vom Netz, bevor Sie warten oder Teile austauschen. Dabei muss sich die Steckdose in Ihrem Sichtbereich befinden.

Sicherer Betrieb

Die Wassertemperatur darf 35 °C nicht überschreiten.

Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser befinden.

Verschmutzung der Flüssigkeit könnte durch das Austreten von Schmierstoffen entstehen.

Dritte fernhalten vom Wasser.

Betreiben Sie die Pumpe nur mit dem Winkelstück.

Das Schlauchende soll niedriger als die maximale Förderhöhe sein.

Schutzschalter

Thermo-Schutzschalter:

Bei Überlastung wird die Pumpe durch den eingebauten thermischen Motorschutz ausgeschaltet. Nach genügender Abkühlung des Motors ist die Pumpe wieder betriebsbereit.

Automatische Entlüftung:

Diese Pumpe ist mit einem Entlüftungsventil ausgestattet, welches ein evtl. vorhandenes Luftpolster in der Pumpe beseitigt. Funktionsbedingt kann so seitlich am Gehäuse eine geringe Menge Wasser austreten.

Zusätzliche Sicherheitshinweise

Elektrische Sicherheit

GEFAHR! Herzstillstand!

Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den Hersteller des Implantats konsultieren.

Kabel

Bei Verwendung von Verlängerungskabeln müssen diese den Mindestquerschnitten in der folgenden Tabelle entsprechen:

Spannung Kabellänge Querschnitt

230 – 240 V / 50 Hz Bis zu 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

GEFAHR! Stromschlag!

Durch einen abgeschnittenen Netzstecker kann über das Netzkabel Feuchtigkeit in den elektri-

schen Bereich eindringen und einen Kurzschluss verursachen.

→ Netzstecker auf keinen Fall abschneiden (z. B. zur Wanddurchführung).

→ Ziehen Sie den Stecker nicht am Kabel, sondern am Steckergehäuse aus der Steckdose.
→ Wenn die Netzanschlussleitung dieses Produktes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Netzstecker und Kupplungen müssen spritzwassergeschützt sein.

Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssicheren Bereich angebracht sind.

Netzstecker und Netzanschlussleitung vor Hitze, Öl und scharfen Kanten schützen.

Netzspannung beachten. Angaben auf dem Typschild müssen mit den Daten des Stromnetzes übereinstimmen.

Bei Aufenthalt im Schwimmbecken oder beim Berühren der Wasseroberfläche muss der Netzstecker der Pumpe unbedingt gezogen sein.

Die Netzanschlussleitung darf nicht zum Befestigen oder Transportieren der Pumpe verwendet werden.

Zum Eintauchen bzw. Hochziehen und Sichern der Pumpe muss ein Befestigungsseil verwendet werden.

Prüfen Sie regelmäßig die Anschlussleitung.

Vor der Benutzung die Pumpe (insbesondere Netzanschlussleitung und Netzstecker) stets einer Sichtprüfung unterziehen.

Eine beschädigte Pumpe darf nicht benutzt werden. Die Pumpe im Schadensfall unbedingt vom GARDENA Service überprüfen lassen.

Montageanleitung: Alle Schrauben wieder handfest anziehen.

Vor Gebrauch nach der Wartung sicherstellen, dass alle Teile verschraubt sind.

Bei Verwendung unserer Pumpen mit einem Generator sind die Warnhinweise des Generatorherstellers zu beachten.

Persönliche Sicherheit

GEFAHR! Erstickungsgefahr!

Kleinere Teile können leicht verschluckt werden. Durch den Polybeutel besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

Beachten Sie den Mindestwasserstand gemäß den Pumpenkenndaten.

Pumpe nicht länger als 10 Minuten gegen geschlossene Druckseite laufen lassen.

Sand und andere schmirgelnde Stoffe führen zu schnellerem Verschleiß und Leistungsminderung der Pumpe.

Der Schwimmerschalter darf nur außerhalb des Wassers bedient werden.

Der Schlauch darf während des Betriebes nicht abgezogen werden.

Pumpe abkühlen lassen bevor Sie Fehler beheben.

2. MONTAGE

AHR! Körperverletzung!

letzungsgefahr falls das Produkt unbeabsichtigtstartet.

→ Trennen Sie das Produkt von der Stromversorgung bevor Sie das Produkt montieren.

Anschluss-Möglichkeiten des Anschluss-Nippels [Abb. A1]:

Der Schlauch kann über den Anschluss-Nippel ④ mit verschiedenen Schlauch-Durchmessern oder dem GARDENA Stecksystem angeschlossen werden.

Großer Schlauch-Durchmesser	Nippel bei 1 abtrennen [Abb. A2]
GARDENA Stecksystem/Art. 9046: Mittlerer Schlauch-Durchmesser	Nippel bei 2 abtrennen [Abb. A3]

Kleiner Schlauch-Durchmesser Nippel nicht abtrennen [Abb. A4]

Bei Verwendung des größten Schlauch-Durchmessers hat die Pumpe die maximale Förderleistung.

Pumpe Art. 9030		Art. 9042 Art. 9046
	Art. 9032 Art. 9040
Kleiner Schlauch-Durchmesser	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Art. GARDENA Schlauchschelle	Art. 7193	Art. 7193	Art. 7194
Mittlerer Schlauch-Durchmesser	GARDENA Stecksystem G 1"	GARDENA Stecksystem G 1"	38 mm (1 1/2")
Art. GARDENA Schlauchschelle		32 mm (1 1/4") * Art. 7194	Art. 7195
Großer Schlauch-Durchmesser	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Art. GARDENA Schlauchschelle	Art. 7195	Art. 7195	Art. 7196

Bei Verwendung des 38 mm (1 1/2") Schlauchs empfehlen wir das GARDENA Flachschlauch-Set Art. 5005 mit 10 m Schlauch und Schlauchschelle.

* Für Art. 9042 wird ein zusätzlicher Anschluss-Nippel ^4a für 1 1/4"-Schläuche mitgeliefert.

Schlauch über den Anschluss-Nippel anschließen:

1. Bei Verwendung des großen Schlauch-Durchmessers, trennen Sie den Anschluss-Nippel ④ bei ⑨ ab.

2. Nur für Art. 9046: Bei Verwendung des mittleren Schlauch-Durchmessers, trennen Sie den Anschluss-Nippel ④ bei ⑥ ab.

3. Schieben Sie den Schlauch auf den Anschluss-Nippel ④.

4. Befestigen Sie den Schlauch z. B. mit einer GARDENA Schlauchschelle am Anschluss-Nippel ④.

Schlauch über das GARDENA Stecksystem anschließen:

Bei 25000DIRT (Art. 9046) kann der Schlauch nicht über den Anschluss-Nippel ④ mit dem GARDENA Stecksystem angeschlossen werden.

Über das GARDENA Stecksystem können 19 mm (3/4")-/15 mm (5/8")- und 13 mm (1/2")-Schläuche angeschlossen werden.

Wir empfehlen keine kleineren Schlauchdurchmesser als 25 mm (1") zu verwenden, da es sonst zu deutlichen Leistungseinbußen der Fördermenge kommt.

Schlauch-DurchmesserPumpenanschluss

13 mm (1/2") GARDENA Pumpen-anschluss-Satz	Art. 1750
15 mm (5/8") GARDENA Pumpen-anschluss-Satz	Art. 1750
19 mm (3/4") GARDENA Pumpen-anschluss-Satz	Art. 1752

1. Trennen Sie den Anschluss-Nippel ④ bei b ab.
2. Schließen Sie den Schlauch über das entsprechende GARDENA Stecksystem am Anschluss-Nippel ④ an.

Pumpen-Anschluss montieren [Abb. A5]:

AHR! Körperverletzung!

→ Betreiben Sie die Pumpe nur mit dem Winkelstück.

Über die Arretierungen ② am Winkelstück ① lässt sich der Schlauch problemlos verbinden und lösen.

1. Schrauben Sie das Winkelstück ① bis zum Anschlag im Uhrzeigersinn in die Pumpe. (Wenn der Schlauch horizontal verlegt werden soll, kann das Winkelstück ① wieder bis zu einer halben Drehung ausgedreht werden.)
2. Nur für Art. 9042 / 9046: Schrauben Sie das Verbindungs-Stück ③ in den Anschluss-Nippel ④.
3. Drücken Sie den Anschluss-Nippel ④ des Schlauchs bis zum Anschlag in das Winkelstück ① bis dieser hörbar und sichtbar einrastet. Der Schlauch ist sicher mit der Pumpe verbunden.

3. BEDIENUNG

AHR! Körperverletzung! rletzungsgefahr falls das Produkt unbeabsichtigtstartet.

→ Trennen Sie das Produkt von der Stromversorgung bevor Sie das Produkt anschließen, einstellen oder transportieren.

Wasser pumpen:

Wenn die Pumpe nicht über den Griff abgelassen werden kann, muss die Pumpe immer über ein Seil abgelassen werden. Befestigen Sie das Seil, indem Sie dieses durch die vorgesehenen Ösen ziehen und verknoten. Mindesteintauchtiefe bei Inbetriebnahme siehe 7. TECHNISCHE DATEN.

Die Pumpe muss so aufgestellt werden, dass die Einlassöffnungen am Saugfuß nicht durch Verunreinigungen ganz oder teilweise blockiert werden.

Im Teich sollte die Pumpe z. B. auf einen Ziegelstein gestellt werden.

Bei Ansaugvorgängen nahe des Mindestwasserstands bei Inbetriebnahme kann der Ansaugvorgang länger dauern.

1. Tauchen Sie die Pumpe.
2. Verbinden Sie die Pumpe mit der Stromversorgung. Achtung! Die Pumpe kann abhängig von der Schwimmerschalter-Einstellung sofort anlaufen.

Automatikbetrieb mit Schwimmerschalter [Abb. O1]:

Durch Einstellen des Schwimmerschalters ⑤ haben Sie die Möglichkeit die Schalthöhen zu bestimmen. Für einen sicheren Betrieb muss sich der Schwimmerschalter frei um die Pumpe bewegen können.

Einstellen der Ein- und Ausschalthöhe [Abb. O1]:

Die maximale Einschalthöhe und minimale Ausschalthöhe (siehe 7. TECHNISCHE DATEN) können angepasst werden, indem das Kabel des Schwimmerschalters in die Schwimmerschalter-Arretierung eingedrückt wird.

• Je höher das Kabel festgeklemmt wird, desto höher sind Ein- und Ausschalthöhe.
• Je kürzer das Kabel zwischen dem Schwimmerschalter ⑤ und der Schwimmerschalter-Arretierung Ⓐ ist, desto niedriger wird die Einschalthöhe und desto höher wird die Ausschalthöhe.
• Drücken Sie das Kabel des Schwimmerschalters ⑪ in eine der Öffnungen der Schwimmerschalter-Arretierung Ⓐ.
• Prüfen Sie, ob die Pumpe automatisch ausschaltet.

TUNG!

→ Damit das Ein- und Ausschalten des Schwimmerschalters gewährleistet ist, muss die Kabellänge zwischen Schwimmerschalter und Schwim merschalter-Arretierung min. 10 cm betragen.

Manueller Betrieb [Abb. O2]:

Die Pumpe bleibt ständig in Betrieb, da der Schwimmerschalter überbrückt wird.

1. Schieben Sie den Schwimmerschalter ⑤ mit dem Kabel nach unten auf die Schwimmerschalter-Arretierung Ⓐ.
2. Stellen Sie die Pumpe standsicher im Wasser auf.
3. Verbinden Sie die Pumpe mit der Stromversorgung. Achtung! Die Pumpe läuft sofort an.

Die Pumpe läuft dauerhaft ohne Trockenlaufsicherung aufgrund des überbrückten Schwimmerschalters. Um Beschädigungen durch Trockenlauf zu vermeiden nur unter Aufsicht betreiben.

Die min. Restwasserhöhe (siehe 7. TECHNISCHE DATEN) wird nur im manuellen Betrieb erreicht, da der Schwimmer-schalter im Automatikbetrieb die Pumpe schon vorzeitig abschaltet.

4. WARTUNG

AHR! Körperverletzung! rletzungsgefahr falls das Produkt unbeabsichtigtstartet.

→ Trennen Sie das Produkt von der Stromversorgung bevor Sie das Produkt warten.

Pumpe reinigen:

AHR! Körperverletzung! letzungsgefahr und Risiko einer Beschädigung des Produkts.

→ Reinigen Sie das Produkt nicht mit einem Wasserstrahl (insbesondere Hochdruckwas serstrahl).
→ Reinigen Sie nicht mit Chemikalien, einschließlich Benzin oder Lösungsmitteln. Einige können wichtige Kunststoffteile zerstören.

→ Reinigen Sie die Oberfläche der Pumpe mit einem feuchten Tuch.

Pumpe durchspülen:

Nach dem Pumpen von chlorhaltigem, waschmittelhaltigem oder stark verschmutztem Wasser muss die Pumpe durchgespült werden.

1. Pumpen Sie lauwarmes Wasser (max. 35 °C) evtl. unter Zusatz eines milden Reinigungsmittels (z. B. Spülmittel), bis das gepumpte Wasser klar ist.
2. Entsorgen Sie die Rückstände nach den Richtlinien des Abfallbeseitigungsgesetzes.

5. LAGERUNG

Außerbetriebnahme:

Die Pumpe ist nicht frostsicher!

Das Produkt muss für Kinder unzugänglich aufbewahrtwerden.

1. Trennen Sie die Pumpe von der Stromversorgung.
2. Drehen Sie die Pumpe auf den Kopf bis kein Wasser mehr ausläuft.
3. Reinigen Sie die Pumpe (siehe 4. WARTUNG).
4. Bewahren Sie die Pumpe an einem trockenen, geschlossenen und frostsicheren Ort auf.

Entsorgung:

(gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG!

→ Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-Sammelstelle.

6. FEHLERBEHEBUNG

GEFAHR! Körperverletzung! Verletzungsgefahr falls das Produkt unbeabsichtigtstartet.

→ Trennen Sie das Produkt von der Stromversorgung bevor Sie Fehler des Produkts beheben.

Saugfuß und Laufrad reinigen [Abb. T1]:

1. Nur für Art. 9046: Schrauben Sie die 5 Kreuzschlitz-Schrauben ⑨ aus und nehmen Sie den Deckel ⑩ ab.
2. Schrauben Sie die 4 Kreuzschlitz-Schrauben ⑥ aus.

3. Ziehen Sie den Saugfuß ⑦ von der Pumpe ab.

4. Reinigen Sie den Saugfuß ⑦ und das Laufrad ⑧ (durch diese Wartungsarbeiten erlischt die Garantie nicht).

5. Reinigen Sie die Dichtflächen sorgfältig, um eine Beschädigung und Undichtigkeiten zu vermeiden.
6. Montieren Sie den Saugfuß ⑦ wieder in umgekehrter Reihenfolge.

Eine beschädigte Dichtung muss ersetzt werden.

Ein beschädigtes Laufrad darf aus Sicherheitsgründen nur vom GARDENA Service ausgetauscht werden.

Problem Mögliche Ursache Abhilfe

Pumpe läuft, aber fördert kein Wasser	Luft kann nicht entweichen, da Druckleitung geschlossen. (Evtl. geknickter Druckschlauch).	→ Öffnen Sie die Druckleitung (z. B. Absperrventil, Ausbringgeräte).
	Luftpolster im Saugfuß. → Warten Sie ca. 60 Sekunden, bissich die Pumpe selbst entlüftet hat (ggf. aus-/einschalten).
	Ansaugöffnung ist verstopft. → Reinigen Sie die Ansaugöffnung mit einem Wasserstrahl.
	Schlauch ist verstopft. → Entfernen Sie die Verstopfung im Schlauch.
	Laufrad ist blockiert. → Reinigen Sie den Saugfuß und das Laufrad.
	Wasserspiegel bei Inbetriebnahme unter Mindestwasserstand.	→ Tauchen Sie die Pumpe tiefer ein.
Pumpe läuft nicht an oder bleibt während des Betriebes plötzlichstehen	Thermoschutzschalter hat die Pumpe wegen Überhitzung abgeschaltet.	→ Reinigen Sie die Ansaugöffnung. Beachten Sie die maximale Medien-temperatur (35 °C).
	Pumpe ohne Strom. → Prüfen Sie die Sicherungen und elektrischenSteckverbindungen.
	RCD-Schalter hat ausgelöst (Fehlerstrom).	→ Trennen Sie die Pumpe von der Stromversorgung und wenden Sie sich an den GARDENA Service.

Problem Mögliche Ursache Abhilfe

Pumpe läuft, aber die Förderleistung geht plötzlich zurück	Ansaugöffnung ist verstopft. → Reinigen Sie die Ansaugöffnung mit einem Wasserstrahl.
	Schlauch ist verstopft. → Entfernen Sie die Verstopfung im Schlauch.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

1. TECHNISCHE DATEN

Tauchpumpe Einheit Wert		(Art. 9030)	Wert(Art. 9032)	Wert(Art. 9040)	Wert(Art. 9042)	Wert(Art. 9046)
Nennleistung W 300 450 300 450 1100
Netzspannung V (AC) 230 230 230 230 230
Netzfrequenz Hz 50 50 50 50 50 50
Max. Fördermenge	l/h	9000	11000	9000	16000	25000
Max. Druck/max. Förderhöhe	bar/m	0,6/6,0	0,7/7,0	0,6/6,0	0,7/7,0	1,1/11,0
Max. Eintauchtiefe	m	7	7	7	7	7
Min./max. Einschalthöhe	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Min./max. Ausschalthöhe	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Restwasserhöhe	mm	2	2	25	35	38
Verschmutztes Wasser mit max. Korndurchmesser	mm	5	5	25 35 38
Mindestwasserstand bei Inbetriebnahme (ca.)	mm	10 10 30 45 45
Anschlusskabel	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Gewicht ohne Kabel (ca.)	kg	4,1	4,6	4,2	4,7	7,1
Anschlussgewinde Wasserauslass	Zoll	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Anschluss-Möglichkeiten	Zoll	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"
Max. Medientemperatur	°C	35 35 35 35 35

Hinweis: Die Ein-/Ausschalthöhen, sowie der Mindestwasserstand bei Inbetriebnahme wurden ohne zu überwindende Höhendifferenzen ermittelt. Bei Förderhöhen ab ca. 1 m ergeben sich teils längere Ansaugzeiten von bis zu 1 Minute oder höhere Mindestwasserstände von bis zu +5 cm.

1. LIEFERBARES ZUBEHÖR

GARDENA Flachschlauch Set	10 m 38 mm (1/2") Schlauch mit Schlauchklemme.	Art. 5005
GARDENA Schlauchschelle	Für 25 mm (1")-Schläuche über den Anschluss-Nippel.	Art. 7193
GARDENA Schlauchschelle	Für 32 mm (1 1/4")-Schläuche über den Anschluss-Nippel.	Art. 7194
GARDENA Schlauchschelle	Für 38 mm (1 1/2")-Schläuche über den Anschluss-Nippel.	Art. 7195
GARDENA Schlauchschelle	Für 51 mm (2")-Schläuche über den Anschluss-Nippel.	Art. 7196
GARDENA Pumpen-Anschluss-Satz	Für 19 mm (3/4")-Schläuche über das GARDENA Stecksystem.	Art. 1752

9. SERVICE/GARANTIE

Wir bieten Ihnen umfangreiche Serviceleistungen:

- Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice

– Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage

- Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter

www.gardena.de/service/reparatur-service

- Abhol-Service: Abholung innerhalb von 2 Tagen - nur innerhalb Deutschlands

- Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service

- Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service - Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Service-Anschrift

GARDENA Manufacturing GmbH Service Hans-Lorenser-Str. 40, D-89079 Ulm

Ihre direkte Verbindung zum Service		Telefon	Fax	@ E-Mail
D in Deutschland		(07 31) 4 90 + Durchwahl www.gardena.de/service/
Technische Störungen / Reklamationen		290 389 [e-mail]
Reparaturen / Antworten auf Kostenvoranschläge		300 249 [e-mail]
Ersatzteilbestellung / Allgemeine Produktberatung		123 249 [e-mail]
Abholservice (0 18 03) 30 81 00 oder (0 18 03) 00 16 89(0,09 €/je angefangene Min. Festnetz, Mobilfunk max. 0,42 €/je angefangene Min.)
Ihre direkte Verbindung zum Service		Unsere Kunden in Österreich und in der Schweiz wenden sich bitte an die Servicestelle (Anschrift siehe Umschlagseite)
A in Österreich		(+43) (0) 732 77 01 01-485	[e-mail]
CH in der Schweiz		(+41) (0) 62 887 37 90	[e-mail]

Garantieerklärung:

Im Garantiefall sind die Serviceleistungen für Sie kostenlos. GARDENA Manufacturing GmbH gewährt für alle Original GARDENA Neuprodukte 2 Jahre Garantie ab Erstkauf beim Händler, wenn die Produkte ausschließlich im privaten Gebrauch eingesetzt wurden. Für auf einem Zweitmarkt erworbene Produkte gilt diese Herstellergarantie nicht. Die Garantie bezieht sich auf alle wesentlichen Mängel des Produktes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch eine Ersatzlieferung eines einwandfreien Produktes oder durch die kostenlose Reparatur des eingesandten Produktes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Produkt wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu öffnen oder zu reparieren.
• Es wurden zum Betrieb nur Original GARDENA Ersatz- und Verschleißteile verwendet.
  • Vorlage des Kaufbelegs.

Normale Abnutzung von Teilen und Komponenten (beispielsweise an Messern, Messerbefestigungsteilen,

Turbinen, Leuchtmitteln, Keil- und Zahnriemen, Laufrädern, Luftfiltern, Zündkerzen), optische Veränderungen, sowie Verschleiß- und Verbrauchsteile, sind von der Garantie ausgeschlossen.

Diese Herstellergarantie beschränkt sich auf die Ersatzlieferung und Reparatur nach den vorgenannten Bedingungen. Andere Ansprüche gegen uns als Hersteller, etwa auf Schadensersatz, werden durch die Herstellergarantie nicht begründet. Diese Herstellergarantie berührt selbstverständlich nicht die gegenüber dem Händler / Verkäufer bestehenden gesetzlichen und vertraglichen Gewährleistungsansprüche.

Die Herstellergarantie unterliegt dem Recht der BundesrepublikDeutschland.

Im Garantiefall senden Sie bitte das defekte Produkt zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung ausreichend frankiert an die GARDENAServiceadresse.

Verschleißteile:

Das Laufrad ist ein Verschleißteil und somit von der Garantieausgenommen.

GARDENA Clear Water Submersible Pump 9000CLEAR Art. 9030/11000CLEAR Art. 9032/ Dirty Water Submersible Pump 9000DIRT Art. 9040/ 16000DIRT Art. 9042/25000DIRT Art. 9046

1. SAFETY 11
2. ASSEMBLY 13
3. OPERATION....13
4. MAINTENANCE 14
5. STORAGE 14
6. TROUBLESHOOTING .....15
7. TECHNICAL DATA....15
8. ACCESSORIES 16
9. SERVICE/WARRANTY....16

GEVAAR! Elektrische schok!

GEVAAR! Elektrische schok!

(enligt direktiv 2012/19/EU)

Hans-Lorenser-Straße 40

D-89079 Ulm

Produktfragen:

([phone] - 123

Reparaturen:

([phone] - 290

[e-mail]

http://www.gardena.com

Albania

KRAFT SHPK

Autostrada Tirane-Durres

Km 7

1051 Tirane

Argentina

Austria / Österreich

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Tel.: [phone]

service.gardena@

husqvarnagroup.com

Azerbaijan

Firm Progress

a. Aliyev Str. 26A

1052 Baku

Belarus

Private Enterprise

"Master Garden"

Minsk

Sharangovich str., 7a

Phone: [phone]

Mob.: [phone]

[e-mail]

Belgium

Husqvarna Belgium nv

Gardena Division

Leuvensesteenweg 542

Planet II E

1930 Zaventem

België

Bosnla / Herzegovina

SILK TRADE d.o.o

Industrijska zona Bukva bb

74260 Tešanj

Brazil
