25000 - Pompa uji GARDENA - Manual falas për përdoruesin

Lloji i produktit	Pompë kullimi për ujëra të ndotura
Modeli	25000DIRT (ref. 9046)
Fuqia nominale	1100 W
Tensioni i furnizimit	230 V / 50 Hz
Prurja maksimale	25000 l/h
Lartësia maksimale e dëbimit	11 m (1,1 bar)
Thellësia maksimale e zhytjes	7 m
Lartësia e ujit të mbetur	38 mm (modalitet manual)
Diametri maksimal i grimcave	38 mm
Niveli i ndezjes min/maks	300 / 600 mm
Niveli i ndalimit min/maks	120 / 200 mm
Kabllo furnizimi	10 m (H07RN-F)
Pesha (pa kabllo)	7,1 kg
Lidhja dalje uji	G 1 1/2" (me filetim)
Lidhjet e mundshme	1 1/4", 1 1/2", 2" (përmes përshtatësve)
Temperatura maksimale e ujit	35 °C
Mbrojtja elektrike	Ndërprerës FI 30 mA, mbrojtje termike e integruar, siguri për mungesë uji
Mirëmbajtja e zakonshme	Pastrimi i këmbës me thithje dhe i turbinës; shpëlarje pas uji me klor ose të ndotur
Garancia	2 vjet (përdorim privat dhe shtëpiak)
Pjesë konsumi	Turbina (zëvendësim nga shërbimi GARDENA)
Përdorimi i duhur	Kullim, transferim, zbrazje rezervuarësh, marrje nga puset

Pyetjet më të shpeshta - 25000 GARDENA

Çfarë lloje të lëngjeve mund të pompoj me Gardena 25000?

Pompa 25000DIRT është projektuar për pompimin e ujit të ndotur me grimca deri në 38 mm. Nuk duhet të përdoret për ujë të kripur, substanca të ndezshme ose ushqimore.

Si ta instaloj notuesin për funksionim automatik?

Notuesi duhet të lëvizë lirisht rreth pompës. Për të rregulluar lartësitë e ndezjes dhe ndalimit, shtypni kabllon e notuesit në bllokimin e parashikuar. Gjatësia minimale e kabllos midis notuesit dhe bllokimit është 10 cm.

Çfarë të bëj nëse pompa nuk nxjerr ujë?

Kontrolloni që tubi i dëbimit të mos jetë i mbyllur (p.sh. rubinet), prisni rreth 60 sekonda për të çliruar ajrin, pastroni hapjen e thithjes, kontrolloni që zorra të mos jetë e bllokuar dhe pastroni turbinën nëse është e nevojshme.

Pse pompa ndalon gjatë funksionimit?

Mbrojtja termike mund të ndalojë pompën në rast mbinxehjeje. Kontrolloni që temperatura e ujit të mos kalojë 35 °C dhe thithja të mos jetë e bllokuar. Kontrolloni gjithashtu furnizimin elektrik (siguresa, prizë).

Cila është lartësia minimale e ujit të mbetur?

Në modalitet manual (notues i anashkaluar), lartësia e ujit të mbetur mund të arrijë 38 mm. Në modalitet automatik, notuesi ndalon pompën më herët, duke lënë një lartësi uji më të madhe.

A mund të përdor një kabllo zgjatuese?

Po, por seksioni i kabllos duhet të përshtatet me distancën: deri në 20 m: 1,5 mm²; nga 20 në 50 m: 2,5 mm² (për 230 V). Sigurohuni që zgjatuesi është i përshtatshëm për jashtë dhe i mbrojtur nga lagështia.

Si ta pastroj pompën pas përdorimit?

Shpëlajeni pompën me ujë të ngrohtë (maks. 35 °C) të shtuar me një pastrues të butë (p.sh. lëng për larje enësh). Pastroni këmbën me thithje dhe turbinën duke zhvidhosur vidhat. Mos përdorni avion me presion të lartë ose produkte kimike agresive.

Cila është thellësia minimale e zhytjes gjatë funksionimit?

Për modelin 25000DIRT, thellësia minimale e zhytjes është rreth 45 mm. Respektoni këtë vlerë për të shmangur funksionimin në thatë.

Çfarë të bëj në rast ndërprerjeje nga ndërprerësi diferencial?

Shkëputeni menjëherë pompën dhe kontaktoni shërbimin pas shitjes GARDENA. Mos e ripërdorni pompën para se të kontrollohet.

A është turbina një pjesë konsumi?

Po, turbina është një pjesë konsumi dhe nuk mbulohet nga garancia. Në rast dëmtimi, bëjeni të zëvendësohet vetëm nga shërbimi pas shitjes GARDENA.

MANUAL I PËRDORUESIT 25000 GARDENA

Pompa zhytëse e ujit të pastër / Pompa zhyrëse e ujit të ndotur

ET Kasutusjuhend

Selge vee sukelpump / Reovee sukelpump

LT Eksploatavimo instrukcija

Panardinamas švaraus vandens siurblys / Panardinamas purvino vandens siurblys

LV Lietošanas instrukcija

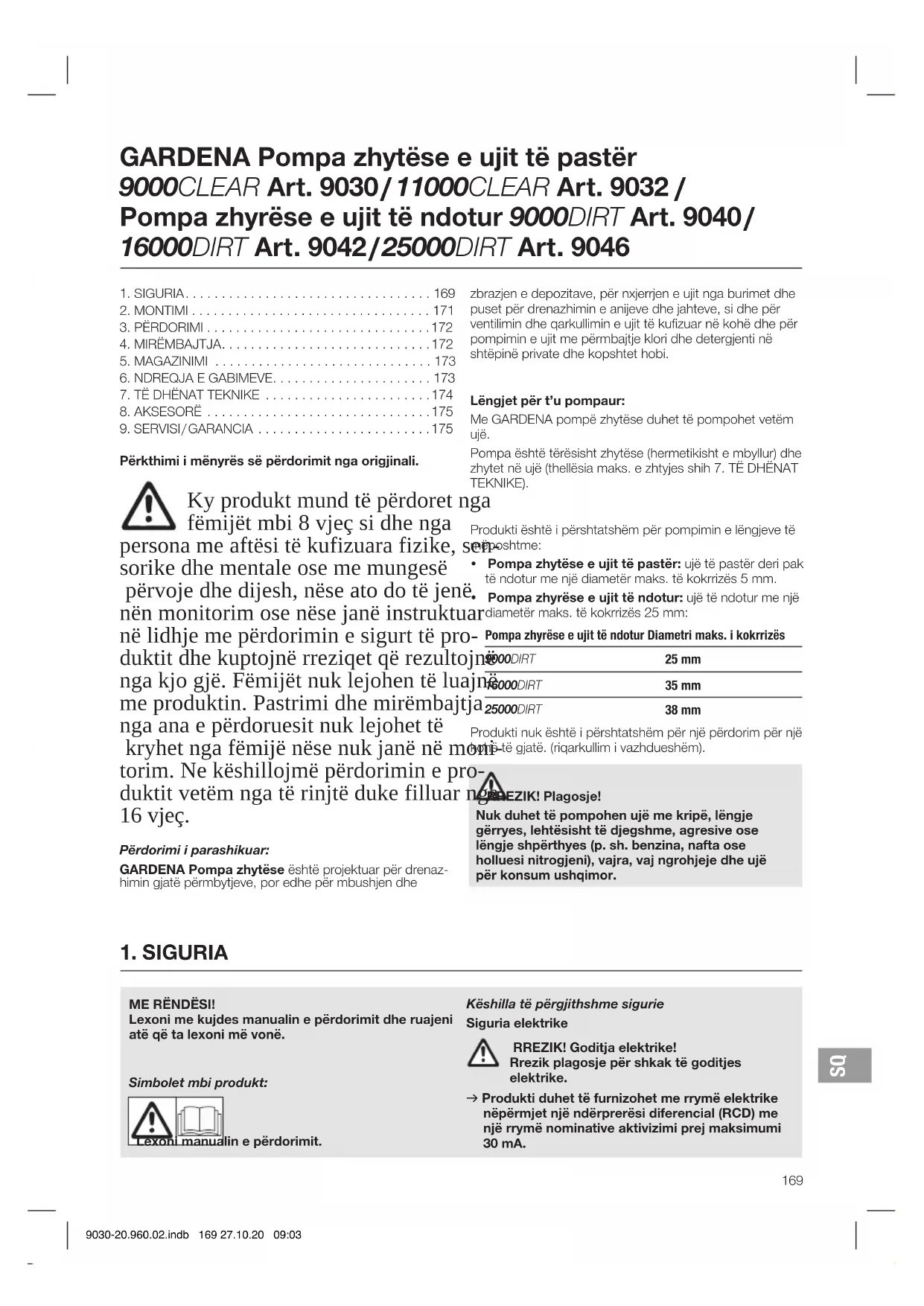

GARDENA Pompa zhytëse e ujit të pastër 9000CLEAR Art. 9030/11000CLEAR Art. 9032 / Pompa zhyrëse e ujit të ndotur 9000DIRT Art. 9040/ 16000DIRT Art. 9042/25000DIRT Art. 9046

1. SIGURIA....169
2. MONTIMI 171
3. PËRDORIMI 172
4. MIRËMBAJTJA....172
5. MAGAZINIMI 173
6. NDREQJA E GABIMEVE....173
7. TË DHËNAT TEKNIKE ....174
8. AKSESORË 175
9. SERVISI/GARANCIA ..... 175

Përkthimi i mënyrës së përdorimit nga origjinali.

Ky produkt mund të përdoret ng fëmijët mbi 8 vjeç si dhe nga persona me aftësi të kufizuara fizike, se sorike dhe mentale ose me mungesë përvoje dhe dijesh, nëse ato do të jenë. nën monitorim ose nëse janë instruktuar në lidhje me përdorimin e sigurt të produktit dhe kuptojnë rreziqet që rezultojr nga kjo gjë. Fëmijët nuk lejohen të luajr me produktin. Pastrimi dhe mirëmbajtja nga ana e përdoruesit nuk lejohet të kryhet nga fëmijë nëse nuk janë në mo torim. Ne këshillojmë përdorimin e produktit vetëm nga të rinjtë duke filluar n 16 vjeç.

Përdorimi i parashikuar:

GARDENA Pompa zhytëse është projektuar për drenazhimin gjatë përmbytjeve, por edhe për mbushjen dhe

zbrazjen e depozitave, për nxjerrjen e ujit nga burimet dhe puset për drenazhimin e anijeve dhe jahteve, si dhe për ventilimin dhe qarkullimin e ujit të kufizuar në kohë dhe për pompimin e ujit me përmbajtje klori dhe detergjenti në shtëpinë private dhe kopshtet hobi.

Lëngjet për t'u pompaur:

Me GARDENA pompë zhytëse duhet të pompohet vetëm ujë.

Pompa është tërësisht zhytëse (hermetikisht e mbyllur) dhe zhytet në ujë (thellësia maks. e zhtyjes shih 7. TË DHËNAT TEKNIKE).

Produkti është i përshtatshëm për pompimin e lëngjeve të seë poshtme:

- Pompa zhytëse e ujit të pastër: ujë të pastër deri pak të ndotur me një diametër maks. të kokrrizës 5 mm.

- Pompa zhyrëse e ujit të ndotur: ujë të ndotur me një ar diametër maks. të kokrrizës 25 mm:

)- Pompa zhyrëse e ujit të ndotur Diametri maks. i kokrrizës

Produkti nuk është i përshtatshëm për një përdorim për një omi- të gjatë. (riqarkullim i vazhdueshëm).

ngREZIK! Plagosje!

Nuk duhet të pompohen ujë me kripë, lëngje gërryes, lehtësisht të djegshme, agresive ose lëngje shpërthyes (p. sh. benzina, nafta ose holluesi nitrogjeni), vajra, vaj ngrohjeje dhe ujë për konsum ushqimor.

1. SIGURIA

ME RËNDËSI!

Lexoni me kujdes manualin e përdorimit dhe ruajeni atë që ta lexoni më vonë.

Simbolet mbi produkt:

Këshilla të përgjithshme sigurie

Siguria elektrike

RREZIK! Goditja elektrike!

Rrezik plagosje për shkak të goditjes elektrike.

→ Produkt duhet të furnizohet me rrymë elektrike nëpërmjet një ndërprerësi diferencial (RCD) me një rrymë nominative aktivizimi prej maksimumi 30 mA.

→ Kontaktoni GARDENA Service, nëse është aktivizuar stakuesi i rrymës diferenciale të mbetur (RCD).

RREZIK! Rrezik plagosjeje! Rrezik plagosjeje nga rryma elektrike.

→ Shkëputeni produktin nga rrjeti para se të mirëmbani ose ndërroni pjesë. Për ta bërë këtë, priza duhet të gjendet në zonën tuaj pamore.

Përdorimi i sigurt

Temperatura e ujit nuk duhet të tejkalojë 35 °C.

Pompa nuk lejohet të përdoret kur në ujë ka njerëz.

Ndotja e lëngut mund të shkaktohet nga rrjedhja e lubrifikantëve.

Mbani palët e treta larg nga uji.

Operojeni pompën vetëm me lidhësin bërryl.

Fundi i zorrës duhet të jetë më poshtë sesa lartësia maksimale e pompimit.

Ndarësit e qarkut

Ndarësi termik i qarkut:

Në rast mbingarkese, pompë fiket nga ndarësit termik të integruar të qarkut. Pas ftohjes së mjaftueshme të motorit, pompa është gati përsëri për përdorim.

Ventilim automatik:

Kjo pompë është e pajisur me një valvul shkarkimi që eliminon çdo xhep ajri në pompë. Për arsye funksionale, një sasi e vogël uji mund të rrjedhë anës dorezës.

Këshilla sigurie shtesë

Siguria elektrike

RREZIK! Pushim zemre!

Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të implantateve mjekësore aktive ose pasive. Për të përjashtuar rrezikun e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse, personat me një implantat mjekësor duhet që para përdorimit të këtij produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantatit.

Kabllot

Në rastin e përdorimit të kabllove zgjatues duhet që këto të fundit të përputhen me seksionet minimalë në tabelën e mëposhtme:

Tensioni Gjatësia e kabullit Seksioni

230 – 240 V / 50 Hz deri 20 m 1,5 mm	2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	2

RREZIK! Goditja elektrike!

Nëpërmjet një kablloje elektrike të prerë mund të kalojë ujë në fushën elektrike dhe mund të shkaktojë një qark të shkurtër.

→ Mos e prisni në asnjë mënyrë spinën (p. sh. për ta kaluar në mur).

→ Mos e tërhiqni spinën nga kablloja, por hiqeni nga priza duke e tërhequr te kapaku i spinës.

→ Në qoftë se linja e lichjes në rrjet të kësaj pajisjeje dëm- tohet, atëherë ajo duhet zëvendësuar nga prodhuesi ose nga shërbimi për klientët apo nga një person përkatësisht i kualifikuar, në mënyrë që të mënjanohen rreziqet.

Spina dhe lidhjet e ndërmjetme duhet të jenë të mbrojtura nga spërkatja e ujit.

Sigurohuni që lidhjet elektrike të jenë larg zonës së mbu-luar me ujë.

Mbroni spinën dhe kabllon elektrike nga nxehtësia, vaji dhe nga cepat e mprehtë.

Kujdes tensionin. Të dhënat e pllakës së parametrave duhet të përkojnë me të dhënat e rrjetit elektrik.

Gjatë qëndrimit në pishina ose gjatë prekjes së sipërfaqes së ujit duhet të hiqet patjetër spina nga pompa.

Kablloja e energjisë elektrike nuk duhet të përdoret për transportin e pompës.

Për zhytjen ose për tërheqjen lart dhe sigurimit të pompës duhet të përdoret një litar shtrëngues.

Duhet të kotrolloni rregullisht kabllon e lidhjes.

Përpara përdorimit kontrolloni gjithmonë me sy pompën (veçanërisht kabllon e rrjetit dhe spinën).

Një pompë e dëmtuar nuk duhet përdorur. Në rast dëmtimi, pompën kontroll oheni patjetër pranë servisit GARDENA.

Udhëzimi i montimit: Shtrëngoni sërish me dorë të gjitha vidat.

Para përdorimit, pas mirëmbajtjes, sigurohuni që të gjitha pjesët të jenë të mbyllura.

Kur përdorni pompat tona me një gjenerator, duhet të respektohen paralajmërimet e prodhuesit të gjeneratorit.

Siguria personale

RREZIK! Rreziku i mbytjes!

Pjesët e vogla mund të gëlltitet me lehtësi. Për shkak të qeseve plastike ekziston rreziku i mbytjes për fëmijë të vegjël. Mbajini larg fëmijët e vegjël gjatë montimit.

Vini re nivelin minimal të ujit në përputhje me të dhënat karakteristike të pompës.

Mos e lini pompën të punojë me gjatë se 10 minuta kundër anës së presionit të mbyllur.

Rëra dhe materialet e tjera të ashpra në lëngjet qarkulluese, çojnë në bblokim të shpejtë dhe në zvogëlimin e rendimentit të pompës.

Galexhanti mund të përdoret vetëm jashtë ujit.

Zorra nuk duhet të hiqet gjatë operimit.

Lëreni pompën të ftohet para se të ndreqni defektin.

2. MONTIMI

RAEZIK! Plagosje!

Brezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputni produktin nga furnizimi me energji para montimit të produktit.

Mundësitë e lidhjes të nipples lidhëse [Fig A1]:

Zorra mund të lidhet nëpërmjet nipples lidhëse ④ me diametra të ndryshme të zorrës ose me GARDENA Sistemi i lidhjes.

Diametër i madh i zorrës

Hiqni thumbin tek (a) [Fig A2]

GARDENA Sistemi i lidhjes /Art. 9046: Diametër mesatari zorrës

Hiqni thumbin tek 1[Fig A3]

Diametër i vogël i zorrës Mos hiqni asnjë thumb[Fig A4]

Në rastin e përdorimit të diametrit më të madh të zorrës pompa ka rendimentin maksimal.

Pompa Art. 9030	Art. 9032Art. 9040	Art. 9042 Art. 9046
Diametër i vogël i zorrës	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Art. GARDENA Fashetë zorre	Art. 7193	Art. 7193	Art. 7194
Diametër mesatar i zorrës	GARDENA Sistemi i lidhjes G 1"	GARDENA Sistemi i lidhjes G 1"	38 mm (1 1/2")
Art. GARDENA Fashetë zorre		32 mm (1 1/4")*Art. 7194	Art. 7195
Diametër i madh i zorrës	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Art. GARDENA Fashetë zorre	Art. 7195	Art. 7195	Art. 7196

Në rastin e përdorimit të zorrës 38 mm (1 1/2") rekomandojmë GARDENA Set i zorrës së rrafshët Art. 5005 me 10 m zorrë dhe fashetë zorre.

* Për Art. 9042 dërgohet një niple lidhëse shtesë ^48 për zorrët 1 1/4"

Lidheni zorrën nëpërmjet një niple lidhëse:

1. Në rastin e përdorimit të diametrit të madh të zorrës, shkëputni niplen lidhëse ④ te Ⓐ.

2. Vetëm për Art. 9046: Në rastin e përdorimit të diametrit mesatar të zorrës, shkëputni niplen lidhëse ④ te ⑥.

3. Shtyjeni zorrën mbi niplen lidhëse ④.
4. Shtrëngojeni zorrën p. sh. me një GARDENA fashetë zorre në niplen lidhëse ④.

Lidheni zorrën nëpërmjet GARDENA Sistemi i lidhjes:

Te 25000DIRT (Art. 9046) zorra nuk mund të lidhet nëpërmjet nipples lidhëse ④ me GARDENA Sistemi i lidhjes. Me anë të sistemit ndërlidhës GARDENA mund të lidhen tuba 19 mm (3/4") / 15 mm (5/8") dhe 13 mm (1/2").

Ne rekomandojmë të mos përdoret diametër zorre më i vogël se 25 mm (1"), pasi përndryshe shkaktohen ulje të dukshme të performancës së sasisë së pompimit.

Diametri i tubit Lidhja e pompës

13 mm (1/2") Pjesë e pompës për lidhje GARDENA	Art. 1750
15 mm (5/8") Pjesë e pompës për lidhje GARDENA	Art. 1750
19 mm (3/4") Pjesë e pompës për lidhje GARDENA	Art. 1752

1. Shkëputni niplen lidhëse ④ te ⑥.
2. Lidheni zorrén nëpërmjet GARDENA Sistemi i lidhjes në niplen lidhëse ④.

Montimi i lidhjes së pompës [ Fig A5 ]:

PREZIK! Plagosje!

→ Operojeni pompën vetëm me lidhësin bërryl.

Nëpërmjet bravës ② në lidhësin bëryl ① zorra lidhet dhe lirohet pa problem.

1. Vidhosni lidhësin bërryl ① deri në fund në drejtim orar në pompë. (Nëse zorra duhet të shtrihet horizontalisht, lidhësi bërryl ① mund të rrotullohet deri në një gjysmë rrotullimi.)
2. Vetëm për Art. 9042 / 9046: Vidhosni pjesën lidhëse ③ në niplen lidhëse ④.
3. Shtypni niplen lidhëse ④ të zorrës deri në fund në lidhësin bëryl ① derisa ai të futet me zhurmë dhe në mënyrë të dukshme.
   Zorra është lidhur në mënyrë të sigurt me pompën.

3. PËRDORIMI

RREZIK! Plagosje!

Brezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputni produktin nga furnizimi me energji elektrike para se të lidhni, rregulloni ose transportoni produktin.

Pompimi i ujit:

Nëse pompa nuk mund të zhytet nëpërmjet dorezës, pompa duhet të zhytet gjithmonë nëpër nëpërmjet një litari. Fiksojeni litarin duke e tërhequr në çengelët e parashikuara dhe duke e lidhur nyjë. Për thellësinë minimale të zhytjes gjatë vënies në punë shih 7. TË DHËNAT TEKNIKE.

Pompa duhet të vendoset në një mënyrë të tillë që vrimat e hyrjes në këmbën e thithjes të mos bblokohen plotësisht apo pjesërisht nga papastërtitë.

Në një pellg, pompa duhet të vendoset p. sh. mbi një tullë.

Në rastin e proceseve të thithjes afër nivelit minimal të ujit gjatë vënies në punë procesi i thithjes mund të zgjasë më shumë.

1. Zhyteni pompën.

2. Lidheni pompën me furnizimin me energji elektrike. Kujdes! Pompa mund të punojë menjëherë në varësi të rregullimit të galexhantit.

Përdorimi automatik me galexhant [Fig 01]:

Nëpërmjet rregullimit të galexhantit ⑤ keni mundësinë të përcaktoni lartësitë e ndezjes. Për një operim të sigurt, galexhanti duhet të lëvizë lirshëm në pompë.

Rregullimi i lartësisë së ndezjes dhe fikjes [ Fig O1]:

Lartësia maksimale e ndezjes dhe lartësia minimale e fikjes (shih 7. TË DHËNAT TEKNIKE) mund të përshtaten, duke shtyrë kabullin e çelësit galixhant Ⓐ në bİlokuesin e çelësit galixhant.

• Sa më lart të jetë fiksuar kablloja, aq më të larta janë lartësitë e ndezjes dhe fikjes.

• Sa më e shkurtër të jetë kabilloja ndërmjet galexhantit⑤ dhe bllokimit të galexhantit Ⓐ, aq më e ulët është lartësia e ndezjes dhe aq më e lartë është lartësia e fikjes.

• Shtypni kabllon e galexhantit ⑪ në një nga vrimat e bravës së galexhantit(A).

• Kontrolloni nëse pompa fiket automatikisht.

ES!

→ Në mënyrë që të garantohet fikja dhe ndezja e çelësit galixhant, gjatësia e kabullit ndërmjet çelësit galixhant dhe bllokuesit të çelësit galixhant duhet të jetë minimumi 10 cm.

Operimi manual [ Fig 02 ]:

Pompa qëndron vazhdimisht në operim pasi galexhanti do të urëzohet.

1. Shtyjeni galexhantin ⑤ me kabllon poshtë mbi billokimin e galexhantit Ⓐ.
2. Vendoseni pompën në ujë me qëndrim të sigurt.
3. Lidheni pompën me furnizimin me energji elektrike. Kujdes! Pompa lëviz menjëherë.

Pompa punon vazhdimisht pa siguresë kundër lëvizjes pa ujë për shkak të galexhantit të urëzuar. Për të evituar dëmtime për shkak të lëvizjes pa ujë, operojeni vetëm nën mbikëqyrje.

Lartësia min. e ujit të mbetur (shih 7. TË DHËNAT TEKNIKE) arrihet vetëm në operimin manual pasi në operimin automatik galexhanti e fik pompën para kohe.

4. MIRËMBAJTJA

BREZIK! Plagosje!

Brezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputni produktin nga furnizimi me energji para se ta mirëmbani produktin.

Pastrimi i pompës:

BREZIK! Plagosje!

Brezik plagosje dhe rreziku i dëmtimit të produktit.

→ Mos e pastroni produktin me ujë ose me rrymë uji (sidomos me rrymë uji me presion të lartë).
→ Mos pastroni me kimikate, përfshirë benzinën ose solventët. Disa prej tyre mund të shkatërrojnë pjesë të rëndësishme prej plastike.

→ Pastrojini sipërfaqet e pompës me një leckë të njomur.

Larja e pompës:

Pas pompimit të ujit me klor, që përmban detergjent ose që është shumë i ndotur pompa duhet të lahet.

1. Pomponi ujë të vakët (max 35° C) duke shtuar një detergjent të butë (p.sh. pastrues) derisa uji i pompuar të jetë i pastër.
2. Asgjësoni mbetjet sipas direktivave të ligjit për asgjësimin e mbetjeve.

5. MAGAZINIMI

Nxjerrja jashtë funksionimit:

Pompa nuk është e mbrojtur kundër ngricës!

Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Shkëputeni pompën nga furnizimi me energji.
2. Kthejeni pompën me kokë poshtë derisa të mos rrjedhë më ujë.
3. Pstroni pompën (shih 4. MIRËMBAJTJA).
4. Ruajeni pompën në një vend të thatë, të mbyllur dhe të sigurt kundër ngricave.

Asgjësimi:

(në përputhje me Direktivën 2012/19/EU)

Produkti nuk lejohet të asgjësohet me mbetjet nor- male të shtëpisë. Ai duhet të asgjësohet në për- puthje merregulloret lokale të mbrojtjes së mjedisit.

ME RËNDËSI!

→ Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.

6. NDREQJA E GABIMEVE

PBEZIK! Plagosje!

Brezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputeni produktin nga furnizimi me energji para se të ndreqni defektin e produktit.

Pastrimi i këmbës së thithjes dhe helikës [Fig T1]:

1. Vetëm për Art. 9046: Zhvidhosni 5 vidat me kanal kryq ⑨ dhe hiqni kapakun ⑩.
2. Zhvidhosni 4 vidat me kanal kryq ⑥.

3. Tërhiqeni lart këmbën e thithjes ⑦ nga pompa.

4. Pastroni këmbën e thithjes ⑦ dhe helikën ⑧ (për shkak të punimeve të mirëmbajtjes nuk humbet garancia).

5. Pastroni me kujdes faqet izoluese për të evituar një dëmtim dhe mungesa hermeciteti.
6. Montojeni sérish këmbën e thithjes ⑦ në rend të kundërt.

Guarnicioni i dëmtuar duhet të ndërrohet.

Një helikë e dëmtuar, për arsye sigurie, duhet të ndërrohet vetëm nga GARDENA Service.

Problemi Shkaku i mundshëm Ndihma

Pompa lëviz, por nuk pompon ujë	Nuk mund të dalë ajri, për shkak se presioni është i mbyllur. (Mbase është përthyer tubi i presionit).	→ Hapni tubacionin e presionit (p. sh. valvulën ndarëse, pajisjet e pompimit).
	Fluska në këmbën thithëse. → Prisni rreth 60 sekonda derisa pompa të ajroset vetë (nëse nevojitet, fikeni/ndizeni).
	Vrima e thithjes është bblokuar.	→ Pastrojeni vrimën e thithjes me një rrymë uji.
	Zorra është bblokuar. → Largoni bblokimin në zorrë.
	Helika është bblokuar. → Pastroni këmbën e thithjes dhe helikën.
	Niveli i ujit gjatë vënies në përdorim është nën nivelin minimal të ujit.	→ Zhyteni pompën më thellë.
Pompa nuk punon dhe ndalon papritur së funksionuari	Ndarësi termik i qarkut e ka fikur pompën për shkak të mbinxehjes.	→Pastrojeni vrimën e thithjes. Vini re temperaturën maksimale të lëngut (35°C).
	Pompa nuk ka energji elektrike. → Kontrolloni siguresat dhe lidhjet elektrike.
	Çelësi RCD është aktivizuar (rrymë me defekt).	→ Shkëputni pompën nga ushqimi me energji dhe kontakton GARDENA Service.

Problemi Shkaku i mundshëm Ndihma

Pompa funksionon, por fuqia e qarkullimit ulet papritur	Vrima e thithjes është bblokuar.	→ Pastrojeni vrimën e thithjes me një rrymë uji.
	Zorra është bblokuar. → Largoni bblokimin në zorrë.

KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.

1. TË DHËNAT TEKNIKE

Pompa zhytëse Njësia Vlera		(Art. 9030)	Vlera (Art. 9032)	Vlera (Art. 9040)	Vlera (Art. 9042)	Vlera (Art. 9046)
Fuqia nominale W 300 450 300 450 1100
Tensioni i rrjetit V (AC) 230 230 230 230 230
Frekuenca e rrjetit Hz 50 50 50 50 50
Sasia maks. thithëse	l/h	9000	11000	9000	16000	25000
Presioni maks./ lartësia maks. e hedhjes së ujit	bar/ m	0,6/ 6,0	0,7/ 7,0	0,6/ 6,0	0,7/ 7,0	1,1/ 11,0
Thellësia maksimale e zhytjes	m	7	7	7	7	7
Lartësia min./maks. e ndezjes	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Lartësia min./maks. e fikjes	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Lartësia e ujit të mbetur	mm	2	2	25	35	38
Ujë i ndotur me diametër maks. të kokrrizës	mm	5	5	25 35 38
Niveli minimal për vënien në përdorim (rreth)	mm	10 10 30 45 45
Kablloja lidhëse	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Pesha pa kabllon (rreth)	kg 4,1 4,6 4,2 4,7 7,1
Fileta lidhëse e shkarkimit të ujit	Pol	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Mundësitë e lidhjes	Pol	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"
Temperatura maks. e lëndëve të qarkullueshme	°C	35 35 35 35 35

Udhëzim: Lartësitë e ndezjes/fikjes, si dhe niveli minimal i ujit gjatë vënies në punë janë llogaritur pa tejkaluar diferenca lartësie. Në lartësi pompimi nga rreth 1 m e lart rezultojnë kohë më të gjata thithjeje deri në 1 minutë ose nivele minimale uji më të larta deri në +5 cm.

8. AKSESORË

GARDENA Set i zorrës së rrafshët Zorrë 10 m 38 mm (1/2") me kapëse zorre. Art. 5005

GARDENA Fashetë zorre Për tuba 25 mm (1") me anë të thumbit lidhës. Art. 7193

GARDENA Fashetë zorre Për tuba 32 mm (1 1/4") me anë të thumbit lidhës. Art. 7194

GARDENA Fashetë zorre Për tuba 38 mm (1 1/2") me anë të thumbit lidhës. Art. 7195

GARDENA Fashetë zorre Për tuba 51 mm (2") me anë të thumbit lidhës. Art. 7196

GARDENA Pjesë pompe për lidhje Për tuba 19 mm (3/4") me anë të sistemit ndërlidhës GARDENA. Art. 1752

9. SERVISI/GARANCIA

Servisi:

Ju lutemi kontaktoni në adresë në pjesën e pasme.

Deklarata e garancisë:

Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara.

Për të gjithë produktet e reja origjinale GARDENA, GARDENA Manufacturing GmbH jep 2 vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen produkte të blera nga një treg dytësor. Kjo garanci i referohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose në fabrikim. Kjo garanci përmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të drejtën të zgjedhim midis këtyre dy mundësive. Ky shërbim u nënshtrohet dispozitave të mëposhtme:

• Produkti është përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.
• As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.
• Për operim janë përdorur vetëm pjesë këmbimi dhe

konsumimi originale GARDENA.

- Paraqitja e kuponit tatimor.

Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçimi, rripa trapezoidalë dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit.

Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura. Pre tendime të tjera kundër nesh si prodhues, si p. sh. për zhdëmtim, nuk mbulohen nga garancia e prodhuesit.

Kjo garanci e prodhuesit nuk prek të drejtat ligjore dhe kontraktuale ekzistuese për garancinë kundrejt tregtarit / shitësit.

Garancia e prodhuesit është objekt i së drejtës të Republikës Federale të Gjermanisë.

Kur bëhet fjalë për një rast garancie, lutemi, dërgojeni produktin me defekt së bashku me një kopje të kuponit tatimor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit GARDENA.

Pjesët e konsumit:

Helika është pjesë konsumi dhe kështu e përjashtuar nga garancia.

GARDENA Selge vee sukelpump

9000CLEAR art. nr. 9030/11000CLEAR art. nr. 9032/
