20000 Aquasensor - Pompa uji GARDENA - Manual falas për përdoruesin

Markë	GARDENA
Model	20000 Aquasensor (ref. 9044)
Lloji i produktit	Pompë kullimi submersibile për ujëra të ndotura
Fuqia nominale	750 W
Tensioni i rrjetit / Frekuenca	230 V AC / 50 Hz
Prurja maksimale	20 000 l/h
Lartësia maksimale e ngritjes	9 m (0,9 bar)
Thellësia maksimale e zhytjes	7 m
Diametri maksimal i grimcave	35 mm
Temperatura maksimale e lëngut	35 °C
Kabllo i furnizimit	10 m (H07RN-F)
Pesha (pa kabllo)	5,0 kg
Lidhja e daljes së ujit	G 1 1/2" (taraudé)
Mundësitë e lidhjes	1 1/4" / 1 1/2" / 2" ose sistemi GARDENA
Mënyrat e funksionimit	Automatik (sensori), manual, manual i kufizuar në kohë
Niveli i ndezjes min/maks	42 mm / 242 mm
Niveli i ndalimit min/maks	35 mm / 205 mm
Lartësia e ujit të mbetur (thithje e sheshtë)	35 mm (këmbë të hapura)
Siguria	Ndërprerës FI (30 mA), mbrojtje termike, ndalesë kardiake (implantet)
Mirëmbajtja dhe pastrimi	Pastroni këmbën e thithjes dhe turbinën pas përdorimit; shpëlajeni me ujë të ngrohtë nëse uji është i ndotur ose i klorur
Pjesë harxhuese	Turbina (zëvendësimi nga shërbimi GARDENA)
Garancia	2 vjet (përdorim privat)

Pyetjet më të shpeshta - 20000 Aquasensor GARDENA

Çfarë lloj uji mund të pompojë Gardena 20000 Aquasensor?

Kjo pompë është projektuar për ujëra të ndotura me grimca deri në 35 mm. Nuk është e përshtatshme për ujë të kripur, lëngje të ndezshme ose ushqime.

Si të rregullohen nivelet e ndezjes dhe ndalimit?

Jashtë ujit dhe pas tharjes së sensorit, shtypni fushën e zbulimit deri në dy herë ndezje. Pastaj zgjidhni fushën e sipërme për ndezjen dhe fushën e poshtme për ndalimin. Konfirmimi bëhet pas 3 sekondash.

Pompa nuk ndizet, çfarë të bëj?

Kontrolloni fillimisht furnizimin elektrik dhe ndërprerësin FI. Nëse shfaqet kodi i gabimit 1, turbina është e bllokuar: pastroni këmbën e thithjes. Nëse kodi 2, hapja e thithjes është e bllokuar. Në rast mbinxehjeje, prisni ftohjen.

Si të pastroj pompën pas përdorimit?

Shkëputni pompën. Hiqni këmbën e thithjes duke zhvidhosur 4 vidhat. Pastroni turbinën dhe këmbën e thithjes me ujë të pastër. Rimontoni duke kontrolluar ngushtësinë e guarnicioneve. Mos përdorni kimikate ose avion me presion të lartë.

Cila është thellësia maksimale e zhytjes?

Thellësia maksimale e zhytjes është 7 metra. Respektoni thellësinë minimale të zhytjes (42 mm në modalitetin automatik) për të shmangur punën pa ujë.

A mund ta përdor pompën në modalitetin manual?

Po, shtypni dhe mbani fushat S6 dhe S9 deri në dy herë ndezje. Pompa funksionon vazhdimisht deri në shkëputje. Për një modalitet të kufizuar në 10 minuta, përdorni S7 dhe S8.

Çfarë tregon ndezja e LED-ve?

Pas lidhjes, 9 LED-et ndizen në sekuencë: kjo është inicializimi i sensorit. Në modalitetin automatik, ato ndjekin nivelin e ujit. Një ndezje e dyfishtë konfirmon një hyrje. Në rast gabimi, një kod ndezës (1 deri në 4) tregon problemin.

A mund të përdoret pompa në një pishinë?

Po, për pompimin e ujit të klorur ose që përmban produkte larjeje. Por mos e përdorni kurrë pompën kur persona ndodhen në ujë. Shkëputni gjithmonë spinën para çdo kontakti me ujin.

Cilat aksesorë rekomandohen?

Kapëset e shtrëngimit GARDENA (ref. 7193-7196), kompleti i tubit të sheshtë 10 m (ref. 5005) dhe nevojat e lidhjes për tuba 19 mm (ref. 1752) janë të përputhshme.

Si të ruaj pompën në dimër?

Shkëputni pompën, zbrazeni duke e vendosur përmbys, pastroni dhe ruajeni në një vend të thatë, të mbyllur dhe pa ngrica. Eliminoni mbetjet sipas legjislacionit lokal.

MANUAL I PËRDORUESIT 20000 Aquasensor GARDENA

Pompa zhytëse e ujit të pastër /

Pompa zhyrëse e ujit të ndotur

ET Kasutusjuhend

Selge vee sukelpump / Reovee sukelpump

LT Eksploatavimo instrukcija

Panardinamas švaraus vandens siurblys /

Panardinamas purvino vandens siurblys

LV Lietošanas instrukcija

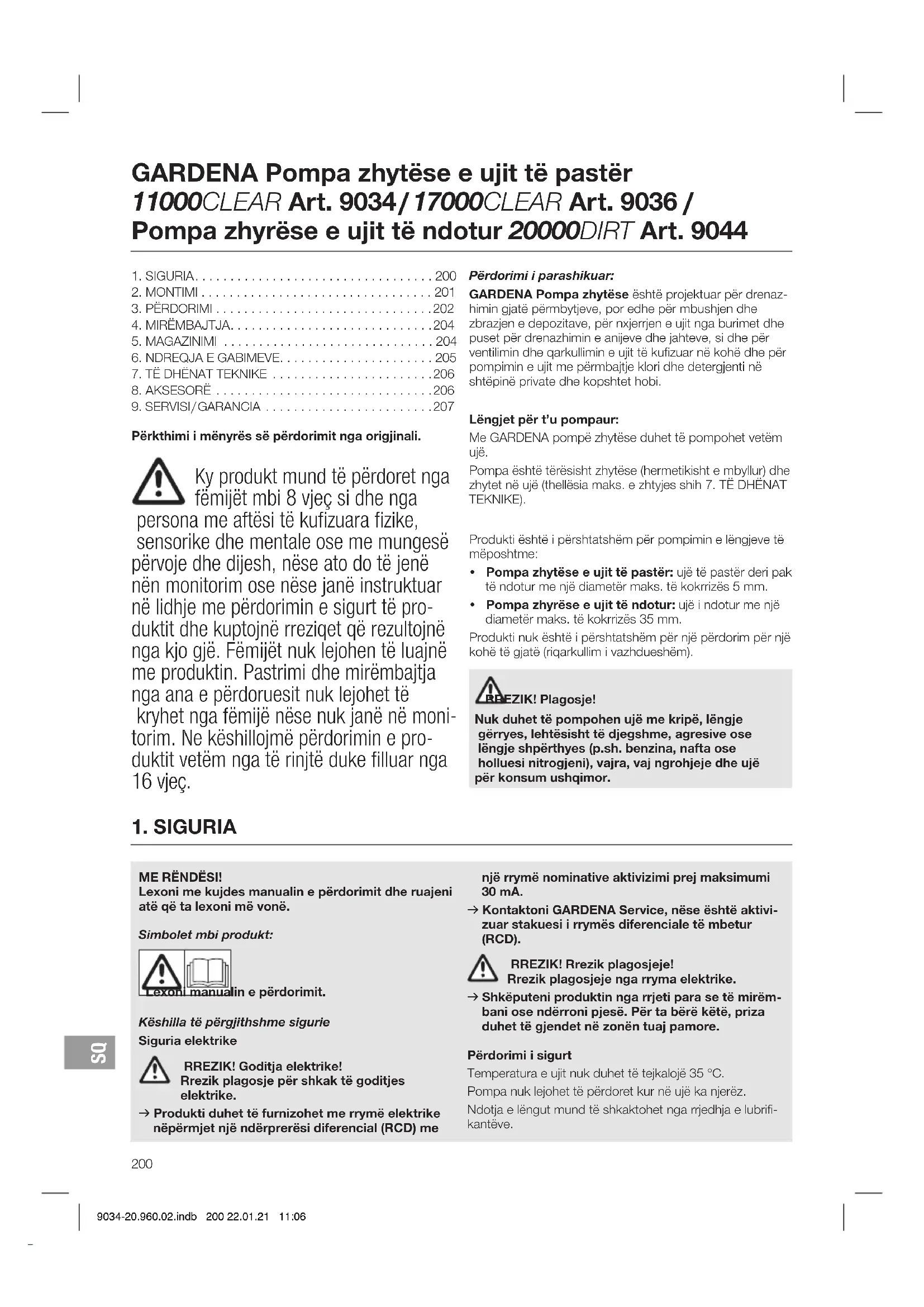

GARDENA Pompa zhytëse e ujit të pastër 11000CLEAR Art. 9034/17000CLEAR Art. 9036 / Pompa zhyrëse e ujit të ndotur 20000DIRT Art. 9044

1. SIGURIA....200
2. MONTIMI 201
3. PËRDORIMI 202
4. MIRËMBAJTJA....204
5. MAGAZINIMI 204
6. NDREQJA E GABIMEVE....205
7. TË DHËNAT TEKNIKE 206
8. AKSESORË 206
9. SERVISI/GARANCIA .....207

Përkthimi i mënyrës së përdorimit nga origjinali.

Ky produkt mund të përdoret nga fëmijët mbi 8 vjeç si dhe nga persona me aftësi të kufizuara fizike, sensorike dhe mentale ose me mungesë përvoje dhe dijesh, nëse ato do të jenë nën monitorim ose nëse janë instruktuar në lidhje me përdorimin e sigurt të produktit dhe kuptojnë rreziqet që rezultojnë nga kjo gjë. Fëmijët nuk lejohen të luajnë me produktin. Pastrimi dhe mirëmbajtja nga ana e përdoruesit nuk lejohet të kryhet nga fëmijë nëse nuk janë në monitorim. Ne këshillojmë përdorimin e produktit vetëm nga të rinjtë duke filluar nga 16 vjeç.

Përdorimi i parashikuar:

GARDENA Pompa zhytëse është projektuar për drenazhimin gjatë përmbytjeve, por edhe për mbushjen dhe zbrazjen e depozitave, për nxjerrjen e ujit nga burimet dhe puset për drenazhimin e anijeve dhe jahteve, si dhe për ventilimin dhe qarkullimin e ujit të kufizuar në kohë dhe për pompimin e ujit me përmbajtje klori dhe detergjenti në shtëpinë private dhe kopshtet hobi.

Lëngjet për t'u pompaur:

Me GARDENA pompë zhytëse duhet të pompohet vetëm ujë.

Pompa është tërësisht zhytëse (hermetikisht e mbyllur) dhe zhytet në ujë (thellësia maks. e zhtyjes shih 7. TË DHËNAT TEKNIKE).

Produkti është i përshtatshëm për pompimin e lëngjeve të mëposhtme:

- Pompa zhytëse e ujit të pastër: ujë të pastër deri pak të ndotur me një diametër maks. të kokrrizës 5 mm.

- Pompa zhyrëse e ujit të ndotur: ujë i ndotur me një diametër maks. të kokrrizës 35 mm.

Produkti nuk éshtë i përshtatshëm për një përdorim për një kohë të gjatë (riqarkullim i vazhdueshëm).

BBEZIK! Plagosje!

Nuk duhet të pompohen ujë me kripë, lëngje gërryes, lehtësisht të djegshme, agressive ose lëngje shpërthyes (p.sh. benzina, nafta ose holluesi nitrogjeni), vajra, vaj ngrohjeje dhe ujë për konsum ushqimor.

1. SIGURIA

ME RËNDËSI!

Lexoni me kujdes manualin e përdorimit dhe ruajeni atë që ta lexoni më vonë.

Simbolet mbi produkt:

Këshilla të përgjithshme sigurie

Siguria elektrike

RREZIK! Goditja elektrike!

Rrezik plagosje për shkak të goditjes elektrike.

→ Produkti duhet të furnizohet me rrymë elektrike nëpërmjet një ndërprerësi diferencial (RCD) me

një rrymë nominative aktivizimi prej maksimumi 30 mA.

→ Kontaktoni GARDENA Service, nëse është aktivizuar stakuesi i rrymës diferenciale të mbetur (RCD).

RREZIK! Rrezik plagosjeje! Rrezik plagosjeje nga rryma elektrike.

→ Shkëputeni produktin nga rrjeti para se të mirëmbani ose ndërroni pjesë. Për ta bërë këtë, priza duhet të gjendet në zonën tuaj pamore.

Përdorimi i sigurt

Temperatura e ujit nuk duhet të tejkalojë 35 °C.

Pompa nuk lejohet të përdoret kur në ujë ka njerëz.

Ndotja e lëngut mund të shkaktohet nga rrjedhja e lubrifikantëve.

Mbani palët e treta larg nga uji.

Operojeni pompën vetëm me lidhësin bërryl.

Fundi i zorrës duhet të jetë më poshtë sesa lartësia maksimale e pompimit.

Ndarësit e qarkut

Ndarësi termik i qarkut:

Në rast mbingarkese, pompë fiket nga ndarësit termik të integruar të qarkut. Pas ftohjes së mjaftueshme të motorit, pompa është gati përsëri për përdorim.

Ventilim automatik

Kjo pompë është e pajisur me një valvul shkarkimi që eliminon çdo xhep ajri në pompë. Për arsye funksionale, një sasi e vogël uji mund të rrjedhë anash në fole.

Këshilla sigurie shtesë

Siguria elektrike

RREZIK! Pushim zemre!

Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të implantateve mjekësore aktive ose pasive. Për të përjashtuar rrezikun e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse, personat me një implantat mjekësor duhet që para përdorimit të këtij produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantatit.

Kabllot

Në rastin e përdorimit të kabllove zgjatues duhet që këto të fundit të përputhen me seksionet minimalë në tabelën e mëposhtme:

Tensioni Gjatësia e kabullit Seksioni

230 – 240 V / 50 Hz deri 20 m 1,5 mm	2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	2

RREZIK! Goditja elektrike!

Nëpërmjet një kabilloje elektrike të prerë mund të kalojë ujë në fushën elektrike dhe mund të shkaktojë një qark të shkurtër.

→ Mos e prisni në asnjë mënyrë spinën (p. sh. për ta kaluar në mur).
→ Mos e tërhiqni spinën nga kablloja, por hiqeni nga priza duke e tërhequr te kapaku i spinës.
→ Në qoftë se linja e lidhjes në rrjet të kësaj pajisjeje dëm- tohet, atëherë ajo duhet zëvendësuar nga prodhuesi

ose nga shërbimi për klientët apo nga një person përkatësisht i kualifikuar, në mënyrë që të mënjanohen rreziqet.

Spina dhe lidhjet e ndërmjetme duhet të jenë të mbrojtura nga spërkatja e ujit.

Sigurohuni që lidhjet elektrike të jenë larg zonës së mbu-luar me ujë.

Mbroni spinën dhe kabllon elektrike nga nxehtësia, vaji dhe nga cepat e mprehtë.

Kujdes tensionin. Të dhënat e pllakës së parametrave duhet të përkojnë me të dhënat e rrjetit elektrik.

Gjatë qëndrimit në pishina ose gjatë prekjes së sipërfaqes së ujit duhet të hiqet patjetër spina nga pompa.

Kabilloja e energjisë elektrike nuk duhet të përdoret për transportin e pompës.

Për zhytjen ose për tërheqjen lart dhe sigurimit të pompës duhet të përdoret një litar shtrëngues.

Duhet të kotrolloni rregullisht kabllon e lidhjes.

Përpara përdorimit kontrolloni gjithmonë me sy pompën (veçanërisht kabllon e rrjetit dhe spinën).

Një pompë e dëmtuar nuk duhet përdorur. Në rast dëmtimi, pompën kontroll oheni patjetër pranë servisit GARDENA.

Udhëzimi i montimit: Shträngoni sërish me dorë të gjitha vidat.

Para përdorimit, pas mirëmbajtjes, sigurohuni që të gjitha pjesët të jenë të mbyllura.

Kur përdorni pompat tona me një gjenerator, duhet të respektohen paralajmërimet e prodhuesit të gjeneratorit.

Siguria personale

RREZIK! Rreziku i mbytjes!

Pjesët e vogla mund të gëlltitet me lehtësi. Për shkak të qeseve plastike ekziston rreziku i mbytjes për fëmijë të vegjël. Mbajini larg fëmijët e vegjël gjatë montimit.

Vini re nivelin minimal të ujit në përputhje me të dhënat karakteristike të pompës.

Mos e lini pompën të punojë me gjatë se 10 minuta kundër anës së presionit të mbyllur.

Rëra dhe materialet e tjera të ashpra në lëngjet qarkulluese, çojnë në blokim të shpejtë dhe në zvogëlimin e rendimentit të pompës.

Fushat e sensorit mund të përdoren vetëm jashtë ujit.

Zorra nuk duhet të hiqet gjatë operimit.

Lëreni pompën të ftohet para se të ndreqni defektin.

2. MONTIMI

PREZIK! Plagosje!

Raezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputni produktin nga furnizimi me energji para montimit të produktit.

Mundësitë e lidhjes të nipples lidhëse [Fig A1]:

Zorra mund të lidhet nëpërmjet nipples lidhëse ④ me diametra të ndryshme të zorrës ose me GARDENA Sistemi i lidhjes.

Diametër i madh i zorrës	Hiqni thumbin tek 1a[Fig A2]
GARDENA Sistemi i lidhjes / Art. 9036/9044: Diametër mesatar i zorrës	Hiqni thumbin tek 1b[Fig A3]
Diametër i vogël i zorrës Mos hiqni asnjë thumb [Fig A4]

Në rastin e përdorimit të diametrit më të madh të zorrës pompa ka rendimentin maksimal.

Pompa Art. 9034 Art. 9036

		Art. 9044
Diametër i vogël i zorrës	25 mm (1")	32 mm (1 1/4")
Art. GARDENA Fashetëzorre	Art. 7193	Art. 7194
Diametër mesatar i zorrës	GARDENA Sistemi i lidhjes G 1"	38 mm (1 1/2")
Art. GARDENA Fashetë zorre	32 mm (1 1/4")* Art. 7194	Art. 7195
Diametër i madh i zorrës	38 mm (1 1/2")	51 mm (2")
Art. GARDENA Fashetë zorre	Art. 7195	Art. 7196

Në rastin e përdorimit të zorrës 38 mm (1 1/2") rekomandojmë GARDENA Set i zorrës së rrafshët Art. 5005 me 10 m zorrë dhe fashetë zorre.

* Për Art. 9034 dërgohet një niple lidhëse shtesë ^4a për zorrët 1 1/4"

Lidheni zorrën nëpërmjet një niple lidhëse:

1. Në rastin e përdorimit të diametrit të madh të zorrës, shkëputni niplen lidhëse ④ te ⑥.
2. Vetëm për Art. 9036 / 9044: Në rastin e përdorimit të diametrit mesatar të zorrës, shkëputni niplen lidhëse ④ te ⑥.
3. Shtyjeni zorrën mbi niplen lidhëse ④.
4. Shtrëngojeni zorrën p.sh. me një GARDENA fashetë zorre në niplen lidhëse ④.

Lidheni zorrën nëpërmjet GARDENA Sistemi i lidhjes:

Te 17000CLEAR/20000DIRT (Art. 9036/9044) zorra nuk mund të lidhet nëpërmjet nipples lidhëse ④ me GARDENA Sistemi i lidhjes.

Me anë të sistemit ndërlidhës GARDENA mund të lidhen tuba 19 mm (3/4") / 15 mm (5/8") dhe 13 mm (1/2").

Ne rekomandojmë të mos përdoret diametër zorre më i vogël se 25 mm (1"), pasi përndryshe shkaktohen ulje të dukshme të performancës së sasisë së pompimit.

Diametri i tubit Lidhja e pompës

13 mm (1/2") Pjesë e pompës për lidhje GARDENA Art. 1750

15 mm (5/8") Pjesë e pompës për lidhje GARDENA Art. 1750

19 mm (3/4") Pjesë e pompës për lidhje GARDENA Art. 1752

1. Shkëputni niplen lidhëse ④ te ⑥.
2. Lidheni zorrén nëpërmjet GARDENA Sistemi i lidhjes në niplen lidhëse ④.

Montimi i lidhjes së pompës [Fig A5]:

→ Operojeni pompën vetëm me lidhësin bërryl.

Nëpërmjet bravës ② në lidhësin bërryl ① zorra lidhet dhe lirohet pa problem.

Te Art. 9034 / 9036 dërgohet një valvul moskthimi, e cila pengon rrjedhjen e kundërt të ujit në zorrë. Lartësia maks. e pompimit arrihet vetëm pa valvulën e moskthimit.

Nëse pritet vetëm një sasi e vogël e rrjedhës së kthimit, p. sh. kur një zorrë është shtrirë rrafsh, për shkak të rendimentit më të mirë të pompimit dhe thithjes rekomandojmë që të mos përdorni valvul.

1. Vetëm për Art. 9034 / 9036: Futeni valvulën e moskthimit Ⓥ në pompë. Mbani parasysh drejtimin e montimit.
2. Vidhosni lidhësin bërryl ① deri në fund në drejtim orar në pompë. (Nëse zorra duhet të shtrihet horizontalisht, lidhësi bërryl ① mund të rrotullohet deri në një gjysmë rrotullimi. Kur përdoret një valvul e moskthimit kërkohet një ushtrim më madh force.)
3. Vidhosni pjesën lidhëse ③ në niplen lidhëse ④.
4. Shtypni niplen lidhëse ④ të zorrës deri në fund në lidhësin bërryl ① derisa ai të futet me zhurmë dhe në mënyrë të dukshme.
   Zorra është lidhur në mënyrë të sigurt me pompën.

3. PËRDORIMI

PREZIK! Plagosje!

zik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputni produktin nga furnizimi me energji elektrike para se të lidhni, rregulloni ose transportoni produktin.

Pompimi i ujit:

Nëse pompa nuk mund të zhytet nëpërmjet dorezës, pompa duhet të zhytet gjithmonë nëpër nëpërmjet një litari.

Fiksojeni litarin duke e tërhequr në çengelët e parashikuara dhe duke e lidhur nyjë. Për thellësinë minimale të zhytjes gjatë vënies në punë shih 7. TË DHËNAT TEKNIKE.

Pompa duhet të vendoset në një mënyrë të tillë që vrimat e hyrjes në këmbën e thithjes të mos bblokohen plotësisht apo pjesërisht nga papastërtitë.

Në një pellg, pompa duhet të vendoset p. sh. mbi një tullë.

Në rastin e proceseve të thithjes afër nivelit minimal të ujit gjatë vënies në punë procesi i thithjes mund të zgjasë më shumë.

1. Zhyteni pompën.
2. Lidheni pompën me furnizimin me energji elektrike. Kujdes! Pompa lëviz menjëherë. Bëhet inicializimi i sensorit dhe tregohet nga një dritë lëvizëse.

Përdorimi automatik [Fig 01]:

Në operimin automatik, pompa ndizet automatikisht dhe kur niveli i ujit arrin lartësinë e ndezjes dhe fiket automatikisht kur niveli i uji arrin lartësinë e fikjes.

Lartësitë e ndezjes / fikjes së fushave të sensorit:

Sensori ka näntë fusha të sensorit (S1 deri S9 nga poshtë lart), të cilat gjenden në të djathtën e LED-it.

Fushat e sensorit janë rreth 1 cm të larta (midis fushave të sensorit nuk dallohet gishti ose niveli i ndryshuar i ujit).

Fusha e sensorit	S1	S2	S3	S4	S5	S6	S7	S8	S9
Art. 9034/9036Lartësiae ndezjes [mm]	5	19 34	53 77	105	136	170	207
Art. 9044Lartësiae ndezjes [mm]	42 54	69 88	11 12	140	171	205	242

Art. 9034/9036: Te këmbët e palosura nga brenda vlerat janë përkatësisht 4 mm më të larta.

Pas futjes së pompës në spinë ndizen 9 LED-et pas njëri-tjetrit.

Nga fabrika pompa niset në modalitetin automatik me lartësinë e ndezjes të fushës së sensorit ^58 dhe me lartësinë e fikjes të fushës së sensorit ^54 .

Rregullimi i lartësive të ndezjes dhe fikjes [ Fig O1]:

Fushat e sensorit mund të rregullohen vetëm jashtë ujit.

Nëse pompa është nxjerrë nga uji, sensori duhet të thahet për programim.

Fusha e sipërme e sensorit është gjithmonë lartësia e ndezjes, fusha e poshtme e sensorit është gjithmonë lartësia e fikjes.

1. Aktivizojeni fushën e sensorit për aq kohë derisa vlera e futur të pranohet me një pulsim të dyfishtë të shkurtër të të gjithë LED-ve.

2. Mbajeni të shtypur fushën e sensorit Ⓢ derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Lartësitë e rregulluara aktualisht të ndezjes dhe fikjes tregohen shkurtimisht. Pastaj ndizen të gjitha fushat e sensorit.

1. Shtypni fushën e dëshiruar të sipërme të sensorit për lartësinë e ndezjes.

LED-i i fushës së zgjedhur të sensorit fiket.

1. Shtypni fushën e dëshiruar të poshtme të sensorit për lartësinë e fikjes.

LED-i i fushës së zgjedhur të sensorit fiket. Pas 3 sekondave lartësitë e zgjedhura të ndezjes dhe fikjes pranohen dhe tregohen.

Thithja automatike e ujit të pastër për nivele shumë të vogla uji:

Fusha e sensorit Ⓢ mund të zgjidhet njëkohësisht si pikë ndezjeje dhe si pikë fikjeje.

Nëse fusha e sensorit ⑥① dallon ende ujë brenda 10 minu- tash pas nisjes së pompës, pompa fiket për të penguar një dëmtim për shkak të lëvizjes pa ujë.

Pavarësisht nga kjo pompa do të ndizet, nëse fusha e sensorit Ⓚ dallon ujë. Por, në këtë rast sensori duhet të pastrohet për të siguruar një dallim ekzakt të nivelit të ujit.

Nëse fusha e sensorit 📋 aktivizohet disa herë brenda një kohe të shkurtër nëpërmjet ujit që rrjedh mbrapa nga tubacioni i zorrës, ndodh një pauzë prej 10 minutash.

Nëse niveli i ujit arrin fushën e sensorit ②, pompa ndizet automatikisht, edhe brenda pauzës prej 10 minutash.

Nëse do të ndodhte kjo rregullisht, zgjidhni fushën tjetër të sensorit si pikë e ndezjes.

Për të garantuar një thithje të shpejtë, për ventilim, pompa fiket shkurt në fushën e sensorit ⑤ – fushën e sensorit ⑥. Pas 20 sekondash operimi, pompa fiket njëherë për rreth 2 sekonda dhe pastaj ndizet sërish.

Tregimi i lartësive të ndezjes dhe të fikjes:

→ Mbajeni të shtypur fushën e sensorit Ⓗ derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.
Lartësitë e rregulluara aktualisht të ndezjes dhe fikjes tregohen.

Fikja e gjurmimit të nivelit të ujit:

LED-et ndjekin në modalitet automatik nivelin e ujit. Ky mund të çaktivizohet.

→ Mbajeni të shtypur gjatë inicializimit fushën e sensorit Ⓢ derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur (shih Pompimi i ujit).

Për të ndezur sërish gjurmimin e nivelit të ujit, mbajeni sërish të shtypur gjatë inicializimit fushën e sensorit (S) derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Modaliteti i demonstrimit:

Për qëllime prezantimi pompa mund të vendoset në modalitetin e demonstrimit. Në këtë modalitet LED-et simulojnë nëpërmjet sekuencave të pulsimit funksionet e pompës dhe fushat e sensorit reagojnë ndaj prekjes.

→ Mbajini të shtypur gjatë inicializimit fushat e sensorit Ⓤ dhe ⚫ gjatë ndezjes ose gjatë testit automatik pas futjes në spinë, derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Për ta fikur sërish modalitetin automatik, mbajini të shtypur sërish gjatë inicializimit fushat e sensorit ⚫ dhe ⚫ gjatë ndezjes ose gjatë testit automatik pas futjes në spinë, derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Operimi manual [Fig 01]:

Në operimin manual, pompa punon derisa ajo të shkëputet nga rrjeti. Ky modalitet përshtatet veçanërisht për thithjen e rrafshët.

Në operimin manual fushat e sensorit çaktivizohen. Pastaj pompa punon derisa ajo të shkëputet nga rrjeti ose derisa të zgjidhet një modalitet tjetër operimi.

→ Mbajini të shtypur të 2 fushat e sensorit Ⓢ dhe Ⓢ, derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Të gjitha LED-et ndriçojnë dhe brenda 5 sekondave fiken të gjitha LED-et njëri pas tjetrit. Pompa ndizet.

Gjatë këtyre 5 sekondave pompa duhet të vendoset në ujë. Nisja bëhet vetëm kur pompa dallon ujë. Nëse nuk do të ishte kështu, numërimi mbrapsht përsëritet deri në tri herë.

Nëse ju nevojitet më shumë kohë për ta vendosur pompën në ujë, shkëputeni pompën nga ushqimi me energji. Numërimi nga mbrapsht vazhdon pas rifutjes në spinë.

Operimi manual qëndron aktiv edhe pas shkëputjes së furnizimit me energji.

Për të mbyllur operimin manual, shkëputeni pompën nga rrjeti dhe nxirreni atë nga uji. Lidheni sërish pompën me ushqimin me energji dhe mbajeni të shtypur fushën e sensorit ⑤ derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur. Tani gjendeni sërish në modalitetin automatik.

Operojeni modalitetin manual vetëm nën mbikëqyrje.

Operimi manual i kufizuar në kohë:

Në operimin manual të kufizuar në kohë fushat e sensorit çaktivizohen për 10 minuta. Pastaj pompa punon për 10 minuta dhe pastaj fiket automatikisht.

→ Mbajini të shtypur të 2 fushat e sensorit Ⓡ7 dhe Ⓗ8, derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Të gjitha LED-et ndriçojnë dhe brenda 10 sekondave fiken të gjitha LED-et njëri pas tjetrit. Pompa ndizet.

Pas 10 minutash, pompa ndërron automatikisht në modalitetin automatik.

Pas shkëputjes së furnizimit me energji, pompa ndërron sërish automatikisht në modalitetin automatik.

Për ta ndezur sërish modalitetin automatik, mbajini sërish të shtypur njëkohësisht të 2 fushat e sensorit Ⓗ dhe Ⓗ, derisa pulsimi i dyfishtë i të gjithë LED-ve të ketë pranuar vlerën e futur.

Thithja e sheshtë / operimi normal (vetëm për pompat zhytëse të ujit të pastër) [ Fig O2 ]:

Operimi normal:

Modaliteti i rekomanduar i përdorimit për rendimentin maksimal të pompës dhe madhësi të kokrrizës deri 5 mm, veçanërisht në modalitetin automatik.

→ Palosini nga brenda 3 këmbët e palosshme Ⓔ.

Thithja e sheshtë:

Lartësia e ujit të mbetur prej rreth 1 mm arrihet vetëm gjatë thithjes së sheshtë në operimin manual. Vini re që në këtë modalitet rendimenti i pompimit dhe thithjes është i reduktuar.

→ Palosini nga jashtë 3 këmbët e palosshme(F).

4. MIRËMBAJTJA

PREZIK! Plagosje!

ezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputni produktin nga furnizimi me energji para se ta mirëmbani produktin.

Pastrimi i pompës:

PREZIK! Plagosje!

zik plagosje dhe rreziku i dëmtimit të produktit.

→ Mos e pastroni produktin me ujë ose me rrymë uji (sidomos me rrymë uji me presion të lartë).

→ Mos pastroni me kimikate, përfshirë benzinën ose solventët. Disa prej tyre mund të shkatër-rojnë pjesë të rëndësishme prej plastike.

→ Pastrojini sipërfaqet e pompës me një leckë të njomur.

Larja e pompës:

Pas pompimit të ujit me klor, që përmban detergjent ose që është shumë i ndotur pompa duhet të lahet.

1. Pomponi ujë të vakët (max 35° C) duke shtuar një detergjent të butë (p.sh. pastrues) derisa uji i pompuar të jetë i pastër.

2. Asgjësoni mbetjet sipas direktivave të ligjit për asgjësimin e mbetjeve.

5. MAGAZINIMI

Nxjerrja jashtë funksionimit:

Pompa nuk është e mbrojtur kundër ngricës!

Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Shkëputeni pompën nga furnizimi me energji.
2. Kthejeni pompën me kokë poshtë derisa të mos rrjedhë më ujë.
3. Pstroni pompën (shih 4. MIRËMBAJTJA).
4. Ruajeni pompën në një vend të thatë, të mbyllur dhe të sigurt kundër ngricave.

204

Asgjësimi:

(në përputhje me Direktivën 2012/19/EU)

Produkti nuk lejohet të asgjësohet me mbetjet normale të shtëpisë. Ai duhet të asgjësohet në për-puthje merregulloret lokale të mbrojtjes së mjedisit.

ME RËNDËSI!

→ Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.

6. NDREQJA E GABIMEVE

RREZIK! Plagosje!

Rrezik plagosje nëse produkti startohet pa vëmendje.

→ Shkëputeni produktin nga furnizimi me energji para se të ndreqni defektin e produktit.

Pastrimi i këmbës së thithjes dhe helikës [Fig T1]:

1. Vetëm për Art. 9044: Zhvidhosni 5 vidat me kanal kryq ⑨ dhe hiqni kapakun ⑩.

2. Zhvidhosni 4 vidat me kanal kryq ⑥.

3. Tërhiqeni lart këmbën e thithjes ⑦ nga pompa.

4. Pastroni këmbën e thithjes ⑦ dhe helikën ⑧ (për shkak të punimeve të mirëmbajtjes nuk humbet garancia).
5. Pastroni me kujdes faqet izoluese për të evituar një dëmtim dhe mungesa hermeciteti.
6. Montojeni sërish këmbën e thithjes ⑦ në rend të kundërt.

Guarnicioni i dëmtuar duhet të ndërrohet.

Një helikë e dëmtuar, për arsye sigurie, duhet të ndërrohet vetëm nga GARDENA Service.

Problemi Shkaku i mundshëm Ndihma

Pompa lëviz, por nuk pompon ujë	Nivel uji i ulët dhe zorrë e mbushur me valvul moskthimi të integruar.	→ Hiqni valvulën e moskthimit ose zbrazni zorrën me dorë.
	Nuk mund të dalë ajri, për shkak se presioni është i mbyllur.(Mbase është përthyer tubi i presionit).	→ Hapni tubacionin e presionit (p. sh. valvulën ndarëse, pajisjet e pompimit).
	Fluska në këmbën thithëse. → Prisni rreth 60 sekonda derisa pompa të ajroset vetë (nëse nevojitet, fikeni/ndizeni).
Kodi i gabimit 2	Vrima e thithjes është bblokuar.	→ Pastrojeni vrimën e thithjes me një rrymë uji.
	Zorra është bblokuar. → Largoni bblokimin në zorrë.
Kodi i gabimit 1	Helika është bblokuar.	→ Pastroni këmbën e thithjes dhe helikën.
Kodi i gabimit 2 Niveli i ujit gjatë vënies në	përdorim është nën nivelin minimal të ujit.	→ Zhyteni pompën më thellë.
Kodi i gabimit 3 Sensori është i ndotur. →	Pastrojeni sensorin.
Kodi i gabimit 4 Koha është tejkaluar. →	Futeni pompën në ujë brenda	numërimit mbrapsht.
Pompa nuk punon dhe ndalon papritur së funksionuari	Ndarësi termik i qarkut e ka fikur pompën për shkak të mbinxehjes.	→Pastrojeni vrimën e thithjes. Vini re temperaturën maksimale të lëngut (35°C).
	Pompa nuk ka energji elektrike. → Kontrolloni siguresat dhe lidhjet elektrike.
	Çelësi RCD është aktivizuar (rzymë me defekt).	→ Shkëputni pompën nga ushqimi me energji dhe kontakton GARDENA Service.
Pompa funksionon, por fuqia e qarkullimit ulet papritur	Vrima e thithjes është bblokuar.	→ Pastrojeni vrimën e thithjes me një rrymë uji.
	Zorra është bblokuar. → Largoni bblokimin në zorrë.
Pompa niset dhe ndalon disa herë me radhë	Ujë që rrjedh mbrapa nga zorra. → Zgjidhni pikën tjetër të lartë të ndezjes dhe vendosni valvulën e moskthimit.
Pompa nuk ndizet kur fusha e sensorit 51 është e aktivizuar	Fusha e sensorit 51 është aktivizuar disa herë brenda një kohe të shkurtër dhe pompa gjendet në pauzë.	→ Prisni të mbarojë pauza. Zgjidhni pikën tjetër të lartë të ndezjes dhe vendosni valvulën e moskthimit.
KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.

1. TË DHËNAT TEKNIKE

Pompa zhytëse Njësia Vlera		(Art. 9034)	Vlera(Art. 9036)	Vlera(Art. 9044)
Fuqia nominale W 450 750 750
Tensioni i rrjetit V (AC) 230 230 230
Frekuenca e rrjetit Hz 50 50 50
Sasia maks. thithëse l/h 11.000 17.000 20.000
Presioni maks./lartësia maks. e hedhjes së ujit	bar/m	0,7/7,0	0,9/9,0	0,9/9,0
Thellësia maksimale e zhytjes m 7 7 7
Lartësia min./maks. e ndezjes	mm	5 / 207	5 / 207	42 / 242
Lartësia min./maks. e fikjes	mm	1 / 170	1 / 170	35 / 205
Lartësia e ujit të mbetur	mm	1	1	35
Ujë i ndotur me diametër maks. të kokrrizës (* Thithja e sheshtë)	mm	1* / 5	1* / 5	35
Niveli minimal për vënien në përdorim (rreth)	mm	5	5	42
Kabloja lidhëse	m	10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Pesha pa kabllon (rreth) kg 4,0		4,7	5,0
Fileta lidhëse e shkarkimit të ujit	Pol	G 1 1/2"	G 1 1/2"	G 1 1/2"
Mundësitë e lidhjes	Pol	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Temperatura maks. e lëndëve të qarkullueshme	°C	35 35 35

Udhëzim: Lartësitë e ndezjes/fikjes, si dhe niveli minimal i ujit gjatë vënies në punë janë llogaritur pa tejkaluar diferenca lartësie. Në lartësi pompimi nga rreth 1 m e lart rezultojnë kohë më të gjata thithjeje deri në 1 minutë ose nivele minimale uji më të larta deri në +5 cm.
* Te këmbët e palosura nga brenda vlerat janë përkatësisht 4 mm më të larta.

1. AKSESORË

GARDENA Set i zorrës së rrafshët	Zorrë 10 m 38 mm (1/2") me kapëse zorre.	Art. 5005
GARDENA Fashetë zorre	Për tuba 25 mm (1") me anë të thumbit lidhës.	Art. 7193
GARDENA Fashetë zorre	Për tuba 32 mm (1 1/4") me anë të thumbit lidhës.	Art. 7194
GARDENA Fashetë zorre	Për tuba 38 mm (1 1/2") me anë të thumbit lidhës.	Art. 7195
GARDENA Fashetë zorre	Për tuba 51 mm (2") me anë të thumbit lidhës.	Art. 7196
GARDENA Pjesë pompe për lidhje	Për tuba 19 mm (3/4") me anë të sistemit ndërlidhës GARDENA.	Art. 1752

9. SERVISI / GARANCIA

Servisi:

Ju lutemi kontaktoni në adresë në pjesën e pasme.

Deklarata e garancisë:

Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara.

Për të gjithë produktet e reja originale GARDENA, GARDENA Manufacturing GmbH jep 2 vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen produkte të blera nga një treg dytësor. Kjo garanci i referohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose në fabrikim. Kjo garanci përmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të drejtën të zgjedhim midis këtyre dy mundësive. Ky shërbim u nënshtrohet dispozitave të mëposhtme:

• Produkti është përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.
• As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.
• Për operim janë përdorur vetëm pjesë këmbimi dhe konsumimi originale GARDENA.

- Paraqitja e kuponit tatimor.

Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçimi, rripa trapezoidalë dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit.

Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura. Pretendime të tjera kundër nesh si prodhues, si p.sh. për zhdëmtim, nuk mbulohen nga garancia e prodhuesit. Kjo garanci e prodhuesit nuk prek të drejtat ligjore dhe kontraktuale ekzistuese për garancinë kundrejt tregtarit / shitësit.

Garancia e prodhuesit éshtë objekt i së drejtës të Republikës Federale të Gjermanisë.

Kur bëhet fjalë për një rast garancie, lutemi, dërgojeni produktin me defekt së bashku me një kopje të kuponit tatimor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit GARDENA.

Pjesët e konsumit:

Helika është pjesë konsumi dhe kështu e përjashtuar nga garancia.
