Mærke	GARDENA
Model	20000 Aquasensor (ref. 9044)
Produkttype	Dykpumpe til spildevand
Nominel effekt	750 W
Netspænding / Frekvens	230 V AC / 50 Hz
Maks. flow	20.000 l/h
Maks. trykhøjde	9 m (0,9 bar)
Maks. dybde	7 m
Maks. partikelstørrelse	35 mm
Maks. væsketemperatur	35 °C
Strømkabel	10 m (H07RN-F)
Vægt (uden kabel)	5,0 kg
Vandudløb	G 1 1/2" (gevind)
Tilslutningsmuligheder	1 1/4" / 1 1/2" / 2" eller GARDENA-system
Driftstilstande	Automatisk (sensor), manuel, tidsbegrænset manuel
Startniveau min/maks	42 mm / 242 mm
Stopniveau min/maks	35 mm / 205 mm
Restvandshøjde (flad sugning)	35 mm (åbne fødder)
Sikkerhed	Fejlstrømsrelæ (30 mA), termisk beskyttelse, hjertestop (implantater)
Vedligeholdelse og rengøring	Rengør sugefoden og løbehjulet efter brug; skyl med varmt vand ved spildevand eller klorvand
Sliddele	Løbehjul (udskiftes af GARDENA service)
Garanti	2 år (privat brug)

Ofte stillede spørgsmål - 20000 Aquasensor GARDENA

Hvilken type vand kan Gardena 20000 Aquasensor pumpe?

Denne pumpe er designet til spildevand med partikler op til 35 mm. Den er ikke egnet til saltvand, brændbare væsker eller fødevarer.

Hvordan justeres start- og stopniveauerne?

Uden for vandet og efter tørring af sensoren tryk på sensorens felt indtil dobbeltblink. Vælg derefter det øverste felt for start og det nederste for stop. Bekræftelse efter 3 sekunder.

Pumpen starter ikke, hvad gør jeg?

Kontrollér først strømforsyning og fejlstrømsrelæ. Hvis fejlkode 1 vises, er løbehjulet blokeret: rengør sugefoden. Hvis kode 2, er sugeåbningen tilstoppet. Ved overophedning vent til afkøling.

Hvordan rengøres pumpen efter brug?

Tag pumpens stik ud. Skru sugefoden af ved at løsne de 4 skruer. Rengør løbehjul og sugefod med rent vand. Saml igen og kontrollér tætningerne. Brug ikke kemikalier eller højtryksrenser.

Hvad er den maksimale dybde?

Den maksimale nedsænkningsdybde er 7 meter. Overhold mindstedybden (42 mm i automatisk tilstand) for at undgå tørløb.

Kan pumpen bruges i manuel tilstand?

Ja, tryk og hold felterne S6 og S9 nede indtil dobbeltblink. Pumpen kører kontinuerligt indtil frakobling. For en tidsbegrænset tilstand på 10 minutter, brug S7 og S8.

Hvad betyder LED-blink?

Efter tilslutning tændes alle 9 LED'er i sekvens: det er sensorens initialisering. I automatisk tilstand følger de vandstanden. Dobbeltblink bekræfter indtastning. Ved fejl angiver en blinkkode (1-4) problemet.

Kan pumpen bruges i en swimmingpool?

Ja, til pumpning af klorvand eller vand med rengøringsmidler. Men brug aldrig pumpen når personer er i vandet. Tag altid stikket ud før kontakt med vand.

Hvilke tilbehør anbefales?

GARDENA slangeklemmer (ref. 7193-7196), fladslangesæt 10 m (ref. 5005) og tilslutningssæt til 19 mm slanger (ref. 1752) er kompatible.

Hvordan opbevares pumpen om vinteren?

Tag stikket ud, tøm pumpen ved at vende den på hovedet, rengør den og opbevar den på et tørt, lukket og frostfrit sted. Bortskaf rester i henhold til lokal lovgivning.

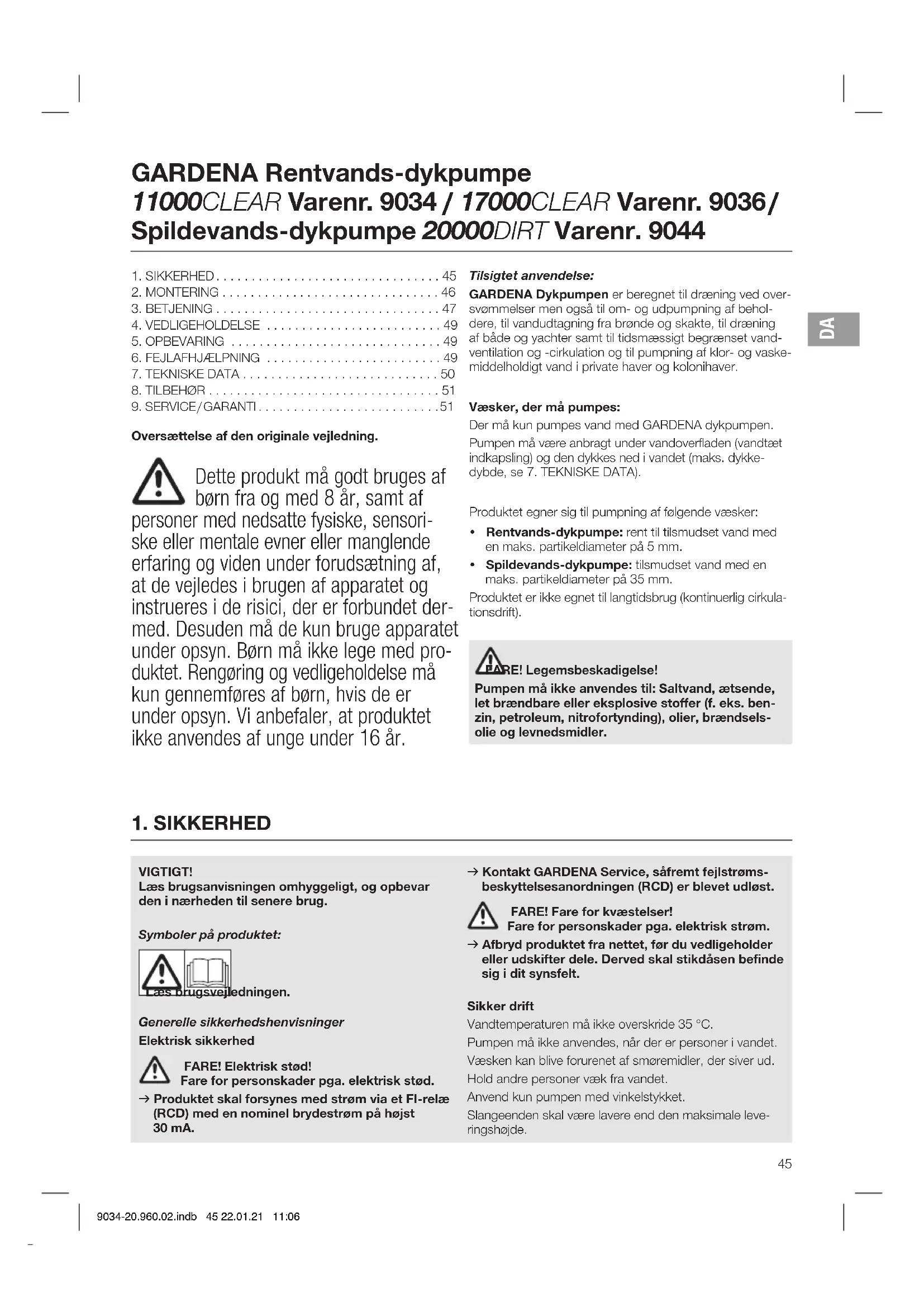

BRUGSANVISNING 20000 Aquasensor GARDENA

Symboler på produkten:

Oversættelse af den originale vejledning.

Dette produkt må godt bruges af børn fra og med 8 år, samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden under forudsætning af, at de vejledes i brugen af apparatet og instrueres i de risici, der er forbundet dermed. Desuden må de kun bruge apparatet under opsyn. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må kun gennemføres af børn, hvis de er under opsyn. Vi anbefaler, at produktet ikke anvendes af unge under 16 år.

Tilsigtet anvendelse:

GARDENA Dykpumpen er beregnet til dræning ved oversvømmelser men også til om- og udpumpning af beholdere, til vandudtagning fra brønde og skakte, til dræning af både og yachter samt til tidsmæssigt begrænset vandventilation og -cirkulation og til pumpning af klor- og vaske-middelholdigt vand i private haver og kolonihaver.

Væsker, der må pumpes:

Der må kun pumpes vand med GARDENA dykpumpen. Pumpen må være anbragt under vandoverfladen (vandtæt indkapsling) og den dykkes ned i vandet (maks. dykke-dybde, se 7. TEKNISKE DATA).

Produktet egner sig til pumpning af følgende væsker:

• Rentvands-dykpumpe: rent til tilsmudset vand med en maks. partikeldiameter på 5 mm.
• Spildevands-dykpumpe: tilsmudset vand med en maks. partikeldiameter på 35 mm.

Produktet er ikke egnet til langtidsbrug (kontinuerlig cirkulationsdrift).

RE! Legemsbeskadigelse!

Pumpen må ikke anvendes til: Saltvand, ætsende, let brændbare eller eksplosive stoffer (f. eks. benzin, petroleum, nitrofortynding), olier, brændselsolie og levnedsmidler.

1. SIKKERHED

VIGTIGT!

Læs brugsanvisningen omhyggeligt, og opbevar den i nærheden til senere brug.

Symboler på produktet:

Generelle sikkerhedshenvisninger

Elektrisk sikkerhed

FARE! Elektrisk stød!

Fare for personskader pga. elektrisk stød.

→ Produktet skal forsynes med strøm via et FI-relæ (RCD) med en nominal brydestrøm på højst 30 mA.

→ Kontakt GARDENA Service, såfremt fejlstrømsbeskyttelsesanordningen (RCD) er blevet udløst.

FARE! Fare for kvæstelser!

Fare for personskader pga. elektrisk strøm.

→ Afbryd produktet fra nettet, før du vedligeholder eller udskifter dele. Derved skal stikdåsen befinde sig i dit synsfelt.

Sikker drift

Vandtemperaturen må ikke overskride 35 °C.

Pumpen må ikke anvendes, när der er personer i vandet.

Væsken kan blive forurenet af smøremidler, der siver ud.

Hold andre personer væk fra vandet.

Anvend kun pumpen med vinkelstykket.

Slangeenden skal være lavere end den maksimale leveringshøjde.

Sikkerhedsafbryder

Termo-sikkerhedsafbryder:

Ved overbelastning frakobles pumpen på grund af det integrerede termiske motorværn. Når motoren er blevet tilstrækkeligt afkølet, er pumpen klar til brug igen.

Automatisk udluftning

Denne pumpe er udstyret med en udluftningsventil, som fjerner en eventuelt eksisterende luftansamling i pumpen. Afhængigt af funktionen kan der sive vand ud i siden af huset.

Yderligere sikkerhedshenvisninger

Elektrisk sikkerhed

FARE! Hjertestop!

Produktet opretter et elektromagnetisk felt under driften. Dette felt kan under bestemte betingelser have indflydelse på funktionen af aktive eller passive medicinske implantater. For at udelukke livsfarlige situationer, der kan medføre alvorlige kvæstelser med døden til følge, bør personer med et medicinsk implantat sætte sig i forbindelse med en læge eller implantatets producent, inden dette produkt anvendes.

Ledning

Ved brug af forlængerledninger skal disse mindst svare til det laveste tilladte tværsnit i følgende tabel:

Spænding Kabellængde Tværsnit

230 – 240 V / 50 Hz Op til 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

FARE! Elektrisk stød!

Gennem et netstik, som er klippet af, kan fugt trænge ind gennem tilslutningskablet og ind i det elektriske område og herved medføre en kortslutning.

→ Klip under ingen omstændigheder netstikket af (f. eks. for at føre ledningen igennem en væg).
→ Træk ikke stikket ud af stikkontakten i kablet, men hold fast i stikket.
→ Hvis netledningen til dette produkt går i stykker, skal den udskiftes af producenten, kundeservice eller en anden kvalificeret person, for at undgå farer.

Strømstik og stikforbindelser skal være beskyttede imod stænkvand.

Sørg for, at de elektriske stikforbindelser er anbragt på steder, som ikke kan over svømmes.

Tag hensyn til netspændingen. Oplysningerne på typeskil- tet skal svare til el-nettets data.

Pumpens netstik skal altid trækkes ud, før nogen træder ned i svømmebassinet eller berører vandets overflade.

Strømkablet må ikke bruges til at fastgøre pumpen eller til at transportere den.

Kontroller regelmæssigt tilslutningsledningen.

Inden pumpen tages i brug skal der altid foretages en visuel kontrol (især med hensyn til strømkabel og strømstik).

En beskadiget pumpe må ikke benyttes. En beskadiget pumpe skal altid kontrolleres af GARDENA service.

Montagevejledning: Stram alle skruer igen.

Kontrollér før brug og efter vedligeholdelse, at alle dele er skruet på.

Hvis vores pumper anvendes med en generator, skal generatorproducentens adverselshenvisninger overholdes.

Personlig sikkerhed

FARE! Fare for kvælning!

Små dele kan nemt sluges. Der er risiko for, at små børn kan blive kvalt i polyposen. Hold små børn på afstand under monteringen.

Vær opmærksom på det laveste vandniveau i henhold til pumpens tekniske data.

Lad pumpen ikke køre i mere end 10 minutter mod en lukket trykside.

Sensorfelterne må kun betjenes udenfor vandet.

Slangen må ikke trækkes af under anvendelsen.

Lad pumpen afkøle, før du afhjælper fejl.

2. MONTERING

FARE! Legemsbeskadigelse!

Risiko for tilskadekomst, såfremt produktet starter utilsigtet.

→ Afbryd produktet fra strømforsyningen, før du monterer produktet.

Tilslutningsnippelens tilslutningsmuligheder [fig. A1]:

Slangen kan tilsluttes via tilslutningsnippelen ④ med forskellige slange-diametre eller GARDENA stiksystemet.

Ved anvendelse af den største slange-diameter har pumpen maksimal pumpeydelse.

Pumpe Varenr. 9034 Varenr. 9036
Varenr. 9044

Lille slange-diameter	25 mm (1")	32 mm (1 1/4")
Varenr. GARDENA Slangespændebånd	Varenr. 7193	Varenr. 7194
Mellemstor slange-diameter	GARDENASTiksystem G 1"	38 mm (1 1/2")
Varenr. GARDENA Slangespændebånd	32 mm (1 1/4")* Varenr. 7194	Varenr. 7195
Stor slange-diameter	38 mm (1 1/2")	51 mm (2")
Varenr. GARDENA Slangespændebånd	Varenr. 7195	Varenr. 7196

Anvendes 38 mm (1 1/2") slangen, anbefaler vi at bruge GARDENA fladslangesættet varenr. 5005 med 10 m slange og slangespændebånd.

* Til Varenr. 9034 medfølger der en ekstra tilslutningsnippel ④a til 1 1/4"-slanger.

1. Ved anvendelse af den store slange-diameter skal du afbryde tilslutningsnippelen ④ ved Ⓐ.
2. Kun ved Varenr. 9036 / 9044: Ved anvendelse af den mellemstore slange-diameter skal du afbryde tilslutningsnippelen ④ ved ⑥.
3. Skub slangen på tilslutningsnippelen ④.
4. Fastgør slangen f. eks. med en GARDENA slangespændebånd på tilslutningsnippelen ④.

Tilslut slangen vha. GARDENA stiksystemet:

Ved 17000CLEAR/20000DIRT (Varenr. 9036/9044) kan slangen ikke tilsluttes via tilslutningsnippelen ④ med GARDENAstiksystemet.

Ved hjælp af GARDENA koblingssættet kan 19 mm (3/4")-/15 mm (5/8")- og 13 mm (1/2")-slanger tilsluttes.

Vi anbefaler, at du ikke bruger slangediametre under 25 mm (1"), da pumpeydelsen ellers falder markant.

Slangediameter Pumpetilslutning

13 mm (1/2") GARDENA Pumpetilslutningssæt Varenr. 1750

15 mm (5/8") GARDENA Pumpetilslutningssæt Varenr. 1750

19 mm (3/4") GARDENA Pumpetilslutningssæt Varenr. 1752

1. Afbryd tilslutningsnippelen ④ ved ⓑ.
2. Tilslut slangen til tilslutningsnippelen ④ via det pågældende GARDENA stiksystem.

Montering af pumpetilslutningen [ fig. A5 ]:

FARE! Legemsbeskadigelse! Snålæsion på grund af hjul.

→ Anvend kun pumpen med vinkelstykket.

Slangen kan uden problemer forbindes og løsnes vha. fastgørelserne ② på vinkelstykket ①.

Ved Varenr. 9034 / 9036 medfølger en kontraventil, som forhindrer vandet i at strømme tilbage gennem slangen. Den maks. leveringshøjde nås kun uden kontraventil.

Hvis der kun forventes en lille returnmængde, f.eks. ved en slange, der ligger fladt, fraråder vi at bruge ventilen på grund af den bedre pumpe- og sugeydelse.

1. Gælder kun Varenr. 9034 / 9036: Indsæt kontraventilen ⓘ pumpen. Overhold her monteringsretningen.
2. Skru vinkelstykket ① til anslag ind i pumpen i urets retning. (Hvis slangen skal føres horisontalt, kan vinkelstykket ① igen drejes ud op til en halv omdrejning. Ved anvendelse af kontraventilen skal der bruges flere kræfter.)
   3.Skruforbindelsesstykket ③ ind i tilslutningsnippelen ④.
3. Tryk slangens tilslutningsnippel ④ til anslag ind i vinkel-stykket ①, indtil denne går hørbart og synligt i indgreb. Slangen er forbundet sikkert med pumpen.

3. BETJENING

FARE! Legemsbeskadigelse! Risiko for tilskadekomst, såfremt produktet starter utilsigtet.

→ Afbryd produktet fra strømforsyningen, før du til-slutter, indstiller eller transporterer produktet.

Pump vand:

Hvis pumpen ikke kan nedsænkes via grebet, skal pumpen altid nedsænkes vha. et reb. Fastgør rebet ved at trække det gennem de forberedte øjer, og bind det sammen med knude. Minimumneddykningsdybde ved idrifttagning, se 7. TEKNISKE DATA.

Pumpen skal opstilles således, at indgangsåbningerne på sugefoden ikke blokeres helt eller delvist af forurening.

Hvis indsugningsprocesserne er tæt på minimumvandniveauet ved ibrugtagningen, kan indsugningen tage længeretid.

1. Nedsænk pumpen.
2. Forbind pumpen med strømforsyningen. Bemærk! Pumpen starter straks. Initialiseringen af sensoreme gennemføres og vises med et løbelys.

Automatisk drift [fig. O1]:

I automatisk drift tænder pumpen automatisk, når vandstanden når tændehøjde, og slukker automatisk, når vandstanden når slukkehøjde.

Sensorfelternes tænde-/slukkehøjder:

Sensoren har ni sensorfelter (S1 til S9 nedefra og op), som sidder til højre fro LED-lamperne.

Sensorfelterne er ca. 1 cm høje (mellem sensorfelterne registreres der ikke nogen fingre eller ændret vandstand).

Sensorfelt	S1	S2	S3	S4	S5	S6	S7	S8	S9
Varenr. 9034/9036Tilkoblingshøjde[mm]	5	19 34	53 77	105	136	170	207
Varenr. 9044Tilkoblingshøjde[mm]	42 54	69 88	11 12	140	171	205	242

Varenr. 9034/9036: Ved fødder, der er klappet indad, er værdierne 4 mm højere.

Efter indstikningen af pumpen lyser de 9 LED'er efter hinanden.

Fabrikken har indstillet pumpen således, at den starter i automatisk tilstand med tændehøjde sensorfelt Ⓚ8 og slukkehøjde sensorfelt Ⓝ4.

Indstilling af tænde- og slukkehøjder [fig. O1]:

Sensorfelterne kan kun indstilles uden for vandet.

Når pumpen er taget op af vandet, skal sensoren tørre af hensyn til programmeringen.

Det øverste sensorfelt er altid tændehøjden, det nederste sensorfelt er altid slukkehøjden.

1. Aktivér sensorfeltet, indtil inputtet kvitteres med et kort dobbeltblink i alle LED-lamper.
2. Hold sensorfeltet ⑥7 trykket nede, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet. De aktuelt indstillede tænde- og slukkehøjder vises kortvarigt. Herefter lyser alle sensorfelter.
3. Tryk det ønskede øverste sensorfelt for tændehøjden. Det valgte sensorfelts LED-lampe går ud.
4. Tryk det ønskede nederste sensorfelt for slukkehøjden. Det valgte sensorfelts LED-lampe går ud. Efter 3 sekunder overføres og vises de indstillede tænde- og slukkehøjder.

Automatisk rentvandsudsugning til meget lave vandhøjder:

Sensorfelt Ⓐ1 kan både vælges til tænde- og slukkepunkt.

Hvis sensorfelt Ⓐ stadig registrerer vand inden for 10 minutter efter start af pumpen, slukker pumpen for at forhindre, at den bliver beskadiget pga. tørløb.

Pumpen starter alligevel, hvis sensorfelt ⑤2 registrerer vand. I dette tilfælde skal sensoren renses for at kunne sikre en præcis vandstandsregistrering.

Hvis sensorfeltet Ⓗ aktiveres flere gange inden for kort tid på grund af, at vandet strømmer tilbage fra slangeledningen, følger der en pause på 10 minutter.

Hvis vandstanden när sensorfeltet ②, tænder pumpen automatisk, også i pausen på 10 minutter. Hvis det ofte er tilfældet, skal du vælge det næste sensorfelt som tilkoblingspunkt.

For at sikre en hurtig udsugning, frakobler pumpen ved sensorfelt Ⓙ – sensorfelt Ⓗ til udluftning kortvarigt.

Pumpen frakobler efter 20 sek. drift i ca. 2 sek. og herefter til igen.

Visning af tænde- og slukkehøjder:

→ Hold sensorfeltet ⑤6 trykket nede, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet. De aktuelt indstillede tænde- og slukkehøjder bliver vist.

Frakobling af vandniveau-tracking:

LED-lamperne følger vandniveauet i den automatiske tilstand. Dette kan deaktiveres.

→ Hold sensorfeltet Ⓤ trykket nede under initialiseringen, indtil dobbeltblinket i alle LED-lamper har kvitteret input-tet (se Pumpning af vand).

For at tilkoble vandniveau-trackingen på ny, skal du igen holde sensorfeltet trykket nede under initialiseringen, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet.

Demonstrationstilstand:

Ved præsentationer kan pumpen sættes i demonstrationstilstand. I denne tilstand simulerer LED-lamperne pumpens funktioner vha. blinkesekvenser, og sensorfelterne reagerer på berøring.

→ Hold sensorfelterne Ⓞ og Ⓢ nede under initialiseringen ved tilkoblingen eller under selvtesten efter indstikningen, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet.

For at frakoble demonstrationstilstanden igen, skal du igen holde sensorfelterne §5 og §8 nede under initialiseringen ved tilkoblingen eller under selvtesten efter indstikningen, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet.

Manuel drift [ fig. 01 ]:

I den manuelle drift kører pumpen, indtil pumpen afbrydes fra nettet. Denne tilstand egner sig særligt godt til fladudsugning.

I den manuelle drift deaktiveres sensorfelterne. Pumpen kører, indtil pumpen afbrydes fra nettet, eller der vælges en anden driftstilstand.

→ Hold de 2 sensorfelter Ⓚ og Ⓝ trykket nede, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet. Alle LED-lamper lyser, og inden for 5 sekunder slukker alle LED-lamper én efter én. Pumpen starter.

I løbet af disse 5 sekunder skal pumpen stilles i vandet. Den starter kun, hvis pumpen registrerer vand. Hvis det ikke er tilfældet, gentages nedtællingen op til tre gange.

Hvis du har brug for mere tid til at stille pumpen i vandet, skal du først afbryde pumpen fra strømforsyningen. Ned-tællingen videreføres efter ny indstikning.

Den manuelle drift forbliver aktiv efter afbrydelsen af strømtilførslen.

For at afslutte den manuelle drift skal du afbryde pumpen fra nettet og trække denne op af vandet. Tilslut igen pumpen til strømforsyningen, og hold sensorfeltet ^89 trykket nede, indtil dette kvitteres med dobbeltblink i alle LED-lamper. Nu er pumpen igen i automatisk tilstand.

Brug kun den manuelle tilstand under opsyn.

Tidsmæssigt begrænset manuel drift:

I den tidsmæssigt begrænsede manuelle drift deaktiveres sensorfelterne i 10 minutter. Pumpen kører i 10 minutter og slukker herefter automatisk.

→ Hold de 2 sensorfelter Ⓐ og Ⓐ trykket nede, indtil dobbeltblinket i alle LED-lamper har kvitteret inputtet. Alle LED-lamper lyser, og inden for 10 sekunder slukker alle LED-lamper én efter én. Pumpen starter.

Efter 10 minutter skifter pumpen automatisk igen til automatisk drift.

Efter afbrydelsen af strømtilførslen skifter pumpen automatisk igen til automatisk drift.

For at tænde den automatiske drift igen skal du holde de 2 sensorfelter ^57 og ^68 nede igen samtidig, indtil dobbelt-blinket i alle LED-lamper har kvitteret inputtet.

Fladudsugning / normal drift (kun til rentvandsdykpumper) [fig. O2]:

Normal drift:

Anbefalet driftstilstand til maksimal pumpeydelse og kornstørrelse op til 5 mm, specielt i automatisk drift.

Restvandshøjden på ca. 1 mm nås kun i manuel drift ved fladudsugning. Bemærk, at pumpe- og sugeydelsen er reduceret i denne tilstand.

iko for tilskadekomst, såfremt produktet starter utilsigtet.

→ Afbryd produktet fra strømforsyningen, før du vedligeholder produktet.

Rengør pumpe:

FARE! Legemsbeskadigelse!

for kvæstelser og risiko for beskadi- gelse af produktet.

→ Produktet må ikke rengøres med en vandstråle (især ikke under højtryk).
→ Må ikke renses med kemikalier samt benzin eller opløsningsmidler. Nogle af disse kan ødelægge vigtige kunststofdele.

→ Rengør overfladen af pumpen med en fugtig klud.

Skyl pumpen igennem:

Efter pumpningen af klorholdigt, vaskemiddelholdigt eller stærkt tilsmudset vand, skal pumpen skylles igennem.

1. Pump lunkent vand (maks. 35 °C), tilsæt evt. et mildt rengøringsmiddel (f.eks. skyllemiddel), indtil det pumpede vand er klart.
2. Bortskaf resterne efter retningslinjerne i loven om bortskaffelse af affald.

5. OPBEVARING

Afbrydelse af brugen:

Pumpen er ikke frostsikker!

Produktet skal opbevares utilgængeligt for børn.

1. Afbryd pumpen fra strømforsyningen.
2. Vend pumpen på hovedet, indtil der ikke løber vand ud mere.
3. Rens pumpen (se 4. VEDLIGEHOLDELSE).
4. Opbevar pumpen på et tørt, lukket og frostsikkert sted.

Bortskaffelse:

(iht. Dir. 2012/19/EU)

Produktet må ikke bortskaffes via normalt husholdningsaffald. Det skal bortskaffes iht. de gældende lokale miljøforskrifter.

VIGTIGT!

→ Bring produktet hen til en miljøstation i nærheden.

6. FEJLAFHJÆLPNING

FARE! Legemsbeskadigelse!

siko for tilskadekomst, såfremt produktet starter utilsigtet.

→ Afbryd produktet fra strømforsyningen, før du udbedrer fejl i produktet.

Rengøring af sugefoden og hjulet [ fig. T1 ]:

1. Kun ved Varenr. 9044: Skru de 5 krydskærv-skruer ⑨ ud, og tag dækslet ⑩ af.

2. Skru de 4 krydskærv-skruer ⑥ ud.

3. Træk sugefoden ⑦ af pumpen.
4. Rengør sugefoden ⑦ og hjulet ⑧ (dette vedligeholdelsesarbejde sørger for, at garantien ikke udløber).
5. Rengør tætningsfladerne omhyggeligt for at undgå skader og utætheder.
6. Montér sugefoden ⑦ igen i omvendt rækkefølge.

En beskadiget tætning skal udskiftes.

Kun GARDENA Service må udskifte et beskadiget hjul af sikkerhedsårsager.

Problem	Mulig årsag	Afhjælpning
Pumpe kører, men pumper ikke vand	Lav vandstand og fyldt slange med monteret kontraventil.	→ Fjern kontraventilen, eller tøm slangen manuelt.
	Luft kan ikke slippe ud, fordi trykledningen er lukket.(Evt. bøjet trykslange).	→ Åbn trykledningen. (f. eks. lukke-ventil, leveringsenheder).
	Luftboble i sugefoden.	→ Vent ca. 60 sekunder, indtil pumpen er udluftet automatisk (evt. fra-/tilkobl).
Fejlkode 2	Indsugningsåbningen er tilstoppet.	→ Rengør indsugningsåbningen med en vandstråle.
	Slange er tilstoppet.	→ Fjern tilstopningen i slangen.
Fejlkode 1	Hjulet er blokeret.	→ Rengør sugefoden og hjulet.
Fejlkode 2	Vandstand ved ibrugtagning under minimumsniveau.	→ Neddyk pumpen dybere.
Fejlkode 3	Sensor er tilsmudset.	→ Rens sensoren.
Fejlkode 4	Tiden er overskredet.	→ Stil pumpen i vandet inden for nedtællingen.
Pumpen starter ikke eller den standser pludseligt i drift	Den termiske overbelastningsbeskyttelse har frakoblet pumpen på grund af overophedning.	→ Rengør indsugningsåbningen. Overhold den maksimale medie-temperatur (35 °C).
	Pumpe uden strøm.	→ Kontrollér sikringerne og de elektriske stikforbindelser.
	RCD-kontakten er udløst (fejlstrøm).	→ Afbryd pumpen fra strømforsyningen, og kontakt GARDENA Service.
Pumpen kører, men pumpeydelsen falder pludseligt	Indsugningsåbningen er tilstoppet.	→ Rengør indsugningsåbningen med en vandstråle.
	Slange er tilstoppet.	→ Fjern tilstopningen i slangen.
Pumpe starter og stopper flere gange efter hinanden	Vand strømmer tilbage ud af slangen.	→ Vælg det næst højeste tilkoblings-punkt, og isæt kontraventilen.
Pumpe starter ikke ved aktiveret sensorfelt 61	Sensorfelt 61 blev aktiveret flere gange inden for kort tid, og pumpen er på pause.	→ Afvent pausen. Vælg det næst højeste tilkoblingspunkt, og isæt kontraventilen.

BEMÆRK: Henvend dig til dit GARDENA Servicecenter i tilfælde af andre fejl. Reparationer må kun udføres af GARDENA Servicecentrene eller af forhandlere, som er autoriseret af GARDENA.

1. TEKNISKE DATA

Dykpumpe Enhed Værdi			(Varenr. 9034)	Værdi (Varenr. 9036)	Værdi (Varenr. 9044)
Nominel styrke W 450 750 750
Netspænding V (AC) 230 230 230
Netfrekvens Hz 50 50 50
Maks. transportmængde l/h 11.000 17.000 20.000
Maks. tryk/ maks. leveringshøjde	bar/ m	0,7/ 7,0	0,9/ 9,0	0,9/ 9,0
Maks. nedsænkningsdybde	m	7	7	7
Min./maks. tændehøjde	mm	5 / 207	5 / 207	42 / 242

50

Dykpumpe Enhed Værdi		(Varenr. 9034)	Værdi(Varenr. 9036)	Værdi(Varenr. 9044)
Min./maks. slukkehøjde	mm	1 / 170	1 / 170	35 / 205
Restvandshøjde	mm	1	1	35
Tilsmudset vand med maks. partikeldiameter (* Fladudsugning)	mm	1* / 5	1* / 5	35
Mindste vandstand ved idriftsættelse (ca.)	mm	5	5	42
Tilslutningsledning	m	10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Vægt uden ledning (ca.)	kg	4,0	4,7	5,0
Tilslutningsgevind vandudløb	Tomme	G 1 1/2"	G 1 1/2"	G 1 1/2"
Tilslutningsmuligheder	Tomme	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Maks. medietemperatur	°C	35	35	35

Bemærk: Tænde- / slukkehøjderne samt minimumvandstanden ve blev beregnet uden højdeforskelle, der skal overvindes. Ved transporthøjder fra ca. 1 m opstår der dels længere sugetider på op til 1 minut eller højere minimumvandstande på op til + 5 cm.
* Ved fødder, der er klappet indad, er værdierne 4 mm højere.

8. TILBEH∅R

GARDENA Fladslangesæt 10 m 38 mm (1/2")-slange med slangeklemme. Varenr. 5005

GARDENA Slangespændebånd Til 25 mm (1")-slanger via tilslutningsnippelen. Varenr. 7193

GARDENA Slangespændebånd Til 32 mm (1 1/4")-slanger via tilslutningsnippelen. Varenr. 7194

GARDENA Slangespændebånd Til 38 mm (1 1/2")-slanger via tilslutningsnippelen. Varenr. 7195

GARDENA Slangespændebånd Til 51 mm (2"-slanger via tilslutningsnippelen. Varenr. 7196

GARDENA Pumpetilslutningssæt Til 19 mm (3/4")-slanger via GARDENA koblingssystemet.

Varenr. 1752

9. SERVICE/GARANTI

Service:

Kontakt venligst adressen på bagsiden.

Garantierklæring:

I tilfælde af et garantikrav pålægges du ikke nogen gebyrer for de leverede tjenester.

GARDENA Manufacturing GmbH giver 2 års garanti fra det første køb hos forhandleren for alle originale og nye GARDENA produkter, hvis produkterne udelukkende er brugt privat. Denne producentgaranti gælder ikke for produkter, som er købt på et andenhåndsmarked. Denne garanti omfatter alle væsentlige mangler på produktet, som skyldes materiale- eller fabrikationsfejl. Denne garanti opfyldes ved at levere et fuldt funktionelt erstatningsprodukt eller ved reparation af de defekte produkt sendes til os gratis. Vi forbeholder os ret til at vælge mellem disse muligheder. Denne service er underlagt følgende bestemmelser:

• Produktet blev brugt til sin tilsigtede anvendelse i henhold til anbefalingerne i betjeningsvejledningen.

• Hverken køberen eller en tredjemand har forsøgt at åbne eller reparere produktet.

• Vedrørende driften blev der kun brugt originale GARDENA reservedele og sliddele.

• Forelæggelse af købsdokumentationen.

Normal slitage på dele og komponenter (eksempelvis på knive, knivfastgørelsesdele, turbiner, lamper, kile- og tandrem, hjul, luftfiltre, tændrør), optiske forandringer, samt slid- og forbrugsdele dækkes ikke af garantien.

Denne producentgaranti er begrænset til reserveleverance og reparation efter de nævnte betingelser. Andre krav over for os som producent, for eksempel om skadeserstatning, begrundes ikke i producentgarantien. Denne producentgaranti berører naturligvis ikke de eksisterende juridiske og kontraktsmæssige krav over for forhandleren / sælgeren.

Producentgarantien er omfattet af Forbundsrepublikkens Tysklands lovgivning.

I tilfælde af garanti bedes du sende det defekte produkt retur sammen med en kopi af kassebonen og en beskrivelse af fejlen. Send det tilstrækkelig frankeret til GARDENAserviceadresse.

Sliddele:

Hjulet er en sliddel og hermed undtaget fra garantien.

Pumpen er fullstendig nedsenkbar (vanntett kapsling) og senkes ned i vannet (maks. nedsenkingsdybde se7. TEKNISKE DATA).

Vanntemperaturen skal ikke overskride 35 °C.

Smørestoffer som siver ut, kan forurense væsken.

Hold tredjepersoner på avstand fra apparatet.

Bruk pumpen kun med vinkelstykket.

Ekstra sikkerhetsanvisninger

Elektrisk sikkerhet

FARE! Hjertestans!

Kontroller tilslutningskabelen regelmessig.

Kontroller pumpen alltid visuelt før bruk (spesielt nettilkoblingskabel og nettstøpsel).

En pumpe som er skadet må ikke benyttes. La en skadet pumpe i alle fall kontrolleres av GARDENA service.

→ Produktet skal kobles fra strømforsyningen før det monteres.

→ Før du kobler til, stiller inn eller transporterer produktet, må du koble det fra strømforsyningen.

Pumpe vann:

Hvis sugeprosessen er närt minimum vannivå ved igangsetting, kan sugeprosessen ta lenger tid.

Slangediameter Pumpetilkopling

13 mm (1/2") GARDENA PumpekoplingssettArt. 1750

15 mm (5/8") GARDENA PumpekoplingssettArt. 1750

19 mm (3/4") GARDENA PumpekoplingssettArt. 1752

1. Kutt av koblingsnippelen ④ ved ⑥.
2. Koble slangen til koblingsnippelen ④ via GARDENA pluggsystemet.

Montere pumpetilkoblingen [ fig. A5 ]:

! Personskader!

Via sperren ② på vinkelstykket ① kan du enkelt koble til og løsne slangen.

Automatisk drift [fig. 01]:

I automatisk modus følger LED-ene vannivået. Dette kan deaktiveres.

→ Koble produktet fra strømforsyningen før du vedlikeholder det.

Rengjøre pumpen:

FARE! Personskader!

for personskader og risiko for skade på produktet.

Pumpen er ikke frostsikker!

(i henhold til direktiv 2012/19/EU)

Produktet skal ikke kastes sammen med vanlig husholdningsavfall. Det må kastes i henhold til de gjeldende lokale miljøforskriftene.

VIKTIG!

→ Kast produktet via eller på den lokale resirkuleringsinnsamlingsstasjonen.

6. UTBEDRE FEIL

FARE! Personskader!

→ Koble produktet fra strømforsyningen før du utbedrer feil på det.

En skadet tetning må skiftes ut.
