| Márka | GARDENA |
| Modell | 20000 Aquasensor (ref. 9044) |
| Terméktípus | Szennyvízelvezető merülő szivattyú |
| Névleges teljesítmény | 750 W |
| Hálózati feszültség / Frekvencia | 230 V AC / 50 Hz |
| Maximális áramlási sebesség | 20 000 l/h |
| Maximális szállítási magasság | 9 m (0,9 bar) |
| Maximális merítési mélység | 7 m |
| Maximális részecske átmérő | 35 mm |
| Maximális folyadék hőmérséklet | 35 °C |
| Tápkábel | 10 m (H07RN-F) |
| Súly (kábel nélkül) | 5,0 kg |
| Vízkivezető csatlakozó | G 1 1/2" (menetes) |
| Csatlakozási lehetőségek | 1 1/4" / 1 1/2" / 2" vagy GARDENA rendszer |
| Üzemmódok | Automatikus (érzékelő), kézi, időkorlátos kézi |
| Minimális/maximális bekapcsolási szint | 42 mm / 242 mm |
| Minimális/maximális leállítási szint | 35 mm / 205 mm |
| Maradvány vízszint (lapos szívás) | 35 mm (nyitott lábak) |
| Biztonság | FI kapcsoló (30 mA), hővédelem, szívmegállás (implantátumok) |
| Karbantartás és tisztítás | Használat után tisztítsa meg a tapadókorongot és a járókereket; ha szennyezett vagy klórozza a vizet, öblítse le langyos vízzel |
| Kopó alkatrészek | Járókerék (csere GARDENA szerviz által) |
| Garancia | 2 év (magánhasználat) |
Gyakran ismételt kérdések - 20000 Aquasensor GARDENA
Felhasználói kérdések a következőről 20000 Aquasensor GARDENA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét 20000 Aquasensor - GARDENA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 20000 Aquasensor márka GARDENA.
HASZNÁLATI ÚTMUTATÓ 20000 Aquasensor GARDENA
HU Használati utasítás
Búvárszivattyú tiszta vízhez /
Búvárszivattyú szennyezett vízhez
CS Návod k obsluze

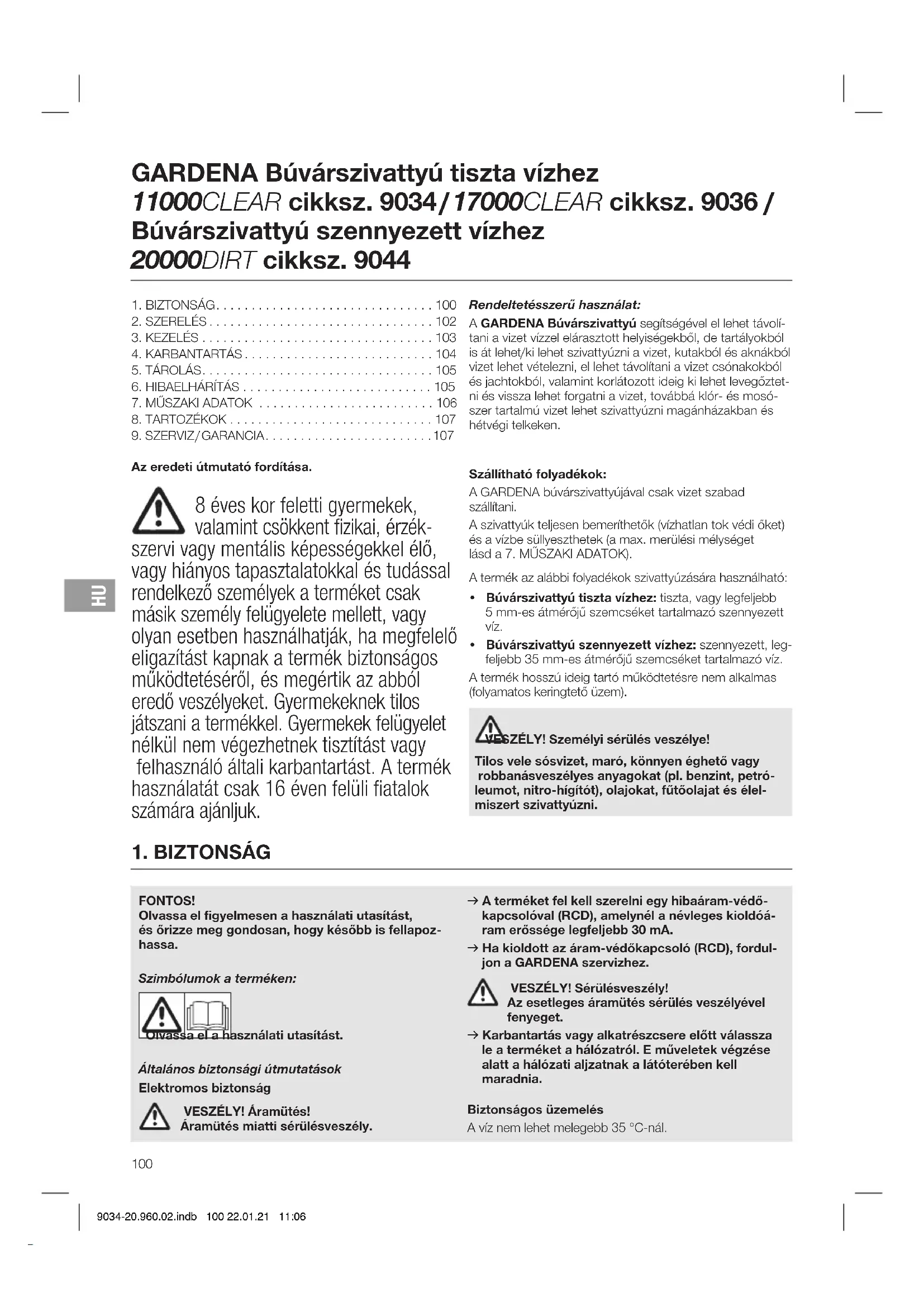

GARDENA Búvárszivattyú tiszta vízhez 11000CLEAR cikksz. 9034/17000CLEAR cikksz. 9036 / Búvárszivattyú szennyezett vízhez 20000DIRT cikksz. 9044
- BIZTONSÁG....100
- SZERELÉS....102
- KEZELÉS 103
- KARBANTARTÁS....104
- TÁROLÁS....105
- HIBAELHÁRÍTÁS 105
- MÜSZAKI ADATOK 106
- TARTOZÉKOK 107
- SZERVIZ/GARANCIA....107
Az eredeti útmutató fordítása.
8 éves kor feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel élő, vagy hiányos tapasztalatokkal és tudással rendelkező személyek a terméket csak másik személy felügyelete mellett, vagy olyan esetben használhatják, ha megfelelő eligazítást kapnak a termék biztonságos működtetéséről, és megértik az abból eredő veszélyeket. Gyermekeknek tilos játszani a termékkel. Gyermekek felügyelet nélkül nem végezhetnek tisztítást vagy felhasználó általi karbantartást. A termék használatát csak 16 éven felüli fiatalok számára ajánljuk.
1. BIZTONSÁG
FONTOS!
Olvassa el figyelmesen a használati utasítást, és őrizze meg gondosan, hogy később is fellapozhassa.
Szimbólumok a terméken:
Általános biztonsági útmutatások
Elektromos biztonság
VESZÉLY! Áramütés!
Áramütés miatti sérülésveszély.
Rendeltetésszerű használat:
A GARDENA Búvárszivattyú segítségével el lehet távolítani a vizet vízzel elárasztott helyiségekből, de tartályokból is át lehet/ki lehet szivattyúzni a vizet, kutakból és aknákból vizet lehet vételezni, el lehet távolítani a vizet csónakokból és jachtokból, valamint korlátozott ideig ki lehet levegőztetni és vissza lehet forgatni a vizet, továbbá klór- és mosószer tartalmú vizet lehet szivattyúzni magánházakban és hétvégi telkeken.
Szállítható folyadékok:
A GARDENA búvárszivattyújával csak vizet szabad szállítani.
A szivattyúk teljesen bemeríthetők (vízhatlan tok védi őket) és a vízbe süllyeszthetek (a max. merülési mélységet lásd a 7. MÜSZAKI ADATOK).
A termék az alábbi folyadékok szivattyúzására használható:
- Búvárszivattyú tiszta vizhez: tiszta, vagy legfeljebb 5 mm-es átmérőjű szemcséket tartalmazó szennyezett víz.
- Búvárszivattyú szennyezett vízhez: szennyezett, legfeljebb 35 mm-es átmérőjű szemcséket tartalmazó víz.
A termék hosszú ideig tartó működtetésre nem alkalmas (folyamatos keringtető üzem).
SZÉLY! Személyi sérülés veszélye!
Tilos vele sósvizet, maró, könnyen éghető vagy robbanásveszélyes anyagokat (pl. benzint, petróleumot, nitro-hígítót), olajokat, fütőolajat és élelmiszert szivattyúzni.
→ A terméket fel kell szerelni egy hibaáram-védő-kapcsolóval (RCD), amelynél a névleges kioldóáram erőssége legfeljebb 30 mA.
→ Ha kioldott az áram-védőkapcsoló (RCD), forduljon a GARDENA szervizhez.
VESZÉLY! Sérülésveszély! Az esetleges áramütés sérülés veszélyével fenyeget.
→ Karbantartás vagy alkatrészcsere előtt válassza le a terméket a hálózatról. E műveletek végzése alatt a hálózati aljzatnak a látóterében kell maradnia.
Biztonságos üzemelés
A víz nem lehet melegebb 35 °C-nál.
A szivattyú mindaddig nem használható, amíg vannak a vízben.
A kilépő kenőanyagok adott esetben elszennyezhetik a folyadékot.
Harmadik személyt tartson távol a víztől.
Csak a könyökdarabbal működtesse a szivattyút.
A tömlő végének lehetőség szerint a maximális emelőmagasságnál alacsonyabb ponton kell elhelyezkednie.
Védőkapcsoló
Hövédő kapcsoló:
Túlterhelés esetén a motor beépített hővédelme kikapcsolja a szivattyút. Miután a motor kellő mértékben lehült, a szivattyú újból készen áll az üzemelésre.
Automatikus légtelenítés
A szivattyú fel van szerelve egy légtelenítő szeleppel, amely megszünteti a szivattyúban esetlegesen jelen lévő légzsákokat. A működéstől függően előfordulhat, hogy oldalt egy kevéske viz lép ki a házból.
További biztonsági útmutatások
Elektromos biztonság
VESZÉLY! Szívleállás!
Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között hatással lehet az aktiv és passzív orvosi implantátumok működési módjára. A súlyos vagy halálos kimenetelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt beszéljenek erről az orvosukkal, vagy az implantátum gyártojával.
Kábelek
Hosszabbító kábelek használata esetén azoknak meg kell felelniük a következő táblázatban feltüntetett minimális keresztmetszet értékeknek:
Feszültség Kábelhossz Keresztmetszet
| 230 – 240 V / 50 Hz 20 m-ig 1,5 mm | ^2 |
| 230 – 240 V / 50 Hz 20 – 50 m 2,5 mm | ^2 |
VESZÉLY! Áramütés!
Egy levágott csatlakozó dugó miatt a hálózati kábelen keresztül nedvesség juthat az elektromos részekhez, ami rövidzárlatot okozhat.
→ Semmilyen esetben ne vágja le a csatlakozó dugót (pl. falba történő behúzásnál).
→ A hálózati dugót ne a kábelnél, hanem a dugó testénél fogva húzza ki a konnektorból.
→ Ha megrongálódott a készülék hálózati csatlakozóvezetéke, azt a gyártóval vagy a Vevőszolgálatával, ill. szakemberrel kell kicseréltetni, nehogy veszélyhelyzet álljon elő.
A hálózati csatlakozó és hosszabbitó fröccsenő viz ellen védett kell legyen.
Győződjön meg arról, hogy az elektromos csatlakozások áradásmentes területen helyezkednek el.
A dugaszt és a csatlakozó vezetéket óvja a hőtől, olajoktól és éles szegélyektől.
Ügyeljen a hálózati feszültségre! A gép adatlapjának adatai a hálózati áram adataival meg kell egyezzenek.
Mielött belelépne az úszómedencébe, vagy hozzáérne a vízfelülethez, okvetlenül húzza ki a szivattyú hálózati csatlakozóját.
A hálózati csatlakozó vezetéket nem szabad a szivattyú szállítására vagy rögzítésére használnil!
A vízbe merítés, ill. a kihúzás és biztosítás céljából rögzítő-kötelet kell ráerősíteni a szivattyúra.
Rendszeresen ellenőrizze a csatlakozó vezetéket.
Használat előtt a szivattyút (különösen a hálózati vezetéket és dugaszt) vesse biztonsági ellenőrzés alá.
Sérült szivattyút nem szabad üzemeltetni. Sérülés esetén a szivattyút feltétlenül ellenőriztesse GARDENA szakszervizzel!
Szerelési útmutató: valamennyi csavart kézzel szorítson meg.
Karbantartás után csak akkor kezdje használni, ha megygyőződött róla, hogy az összes része helyére van csavarozva.
Ha a szivattyúinkat generátorral üzemelteti, meg kell fogadnia a generátor gyártója által adott óva intéseket.
Személyi biztonság
VESZÉLY! Fulladásveszély!
Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol a kisgyermekeket.
Ügyeljen a szivattyú műszaki adatai közt található minimális vízszint betartására.
A szivattyút zárt szívóoldallal ne üzemeltesse 10 percnél tovább.
Homok és más súroló hatású anyagok a szivattyú gyorsabb elhasználódásához és teljesítményének csökkenéséhez vezetnek.
Az érzékelő mezőket csak vízböl kiemelt helyzetben szabadkezelni.
Üzemelés alatt nem szabad lehúzni róla a tömlőt.
Csak akkor fogjon hozzá a hibakereséshez, ha a szivattyú már lehült.
2. SZERELÉS
VASZÉLY! Személyi sérülés veszélye!
Serülésveszély áll fenn, ha a termék véletlenül beindul.
→ Mielőtt szerelni kezdené a terméket, válassza le az áramellátásról.
A tömlökapcsoló csatlakozási lehetőségei [ábra A1]:
A tömlő a különböző átmérőjű tömlőkhöz használható ④ tömlőkapcsoló, vagy a GARDENA csatlakozórendszer segítségével csatlakoztatható.
| Nagy átmérőjű tömlő | Fürészelje le a csonkot az 1 pontban [ábra A2] |
| GARDENA csatlakozórendszer/9036/9044 sz.-ú tömlőkapcsoló: közepes átmérőjű tömlő | Fürészelje le a csonkot az 1 pontban [ábra A3] |
| Kis átmérőjű tömlő Ne fürészelje le a csonkot [ábra A4] | |
A legnagyobb átmérőjű tömlő használatakor a szivattyú maximális szállítóteljesítménnyel tud dolgozni.
Szivattyú Cikksz. 9034 Cikksz. 9036
| Cikksz. 9044 | ||
| Kis átmérőjű tömlő | 25 mm (1") | 32 mm (1 1/4") |
| Cikksz. GARDENA Tömlőbilincs | Cikksz. 7193 | Cikksz. 7194 |
| Tömlőkapcsoló: közepes átmérőjű tömlő | GARDENA csatlakozórendszer G 1" | 38 mm (1 1/2") |
| Cikksz. GARDENA Tömlőbilincs | 32 mm (1 1/4")* Cikksz. 7194 | Cikksz. 7195 |
| Nagy átmérőjű tömlő | 38 mm (1 1/2") | 51 mm (2") |
| Cikksz. GARDENA Tömlőbilincs | Cikksz. 7195 | Cikksz. 7196 |
38 mm-es (1 1/2"-os) tömlő esetén a 5005 cikksz. GARDENA lapos tömlő készlet használatát ajánljuk 10 m-es hosszal és tömlőbilinccsel
* A cikksz. 9034 termék tartozékai között 1 1/4"-os tömlökhözhasználható ④ tömlökapcsoló is szerepel
Tömlő csatlakoztatása tömlőkapcsolóval:
- Nagy átmérőjű tömlő használatakor a ④ tömlőkapcsolót az ⑥ ponton válassza le.
- Cikksz. 9036 / 9044 sz-ú terméknél: közepes átmérőjű tömlő használatakor a④ tömlőkapcsolót a ⑥ ponton válassza le.
- Húzza rá a tömlőt a ④ tömlőkapcsolóra.
- Erősítse rá a tömlőt a ④ tömlőkapcsolóra pl. egy GARDENAtömlőbilincs segítségével.
Tömlő csatlakoztatása a GARDENA csatlakozórend- szerrel:
A 17000 CLEAR/20000 DIRT (cikksz. 9036/9044) esetén a tömlő nem csatlakoztatható a GARDENA csatlakozó-rendszerrelhasználható ④ tömlőkapcsoló segítségével.
GARDENA csatlakozórenszerrel 19 mm (3/4")- / 15 mm (5/8") és 13 mm (1/2") tömlöket lehet csatlakoz- tatni.
25 m-nél (1"-nál) kisebb átmérőjű tömlőt nem tanácsos használni, mivel ez a szállított mennyiség tekintetében jelentős teljesítménycsökkenéshez vezetne.
Tömlöátmérő Szivattyú csatlakoztatása
| 13 mm (1/2") GARDENA Szivattyú-csatlakozó-készlet | Cikksz. 1750 |
| 15 mm (5/8") GARDENA Szivattyú-csatlakozó-készlet | Cikksz. 1750 |
| 19 mm (3/4") GARDENA Szivattyú-csatlakozó-készlet | Cikksz. 1752 |
- A ④ tömlőkapcsolót a ⑥ ponton válassza le.
- A tömlöt a GARDENA megfelelő csatlakozórendszerének segítségével csatlakoztassa a ④ tömlőkapcsolóra.
Szivattyú csatlakozó felszerelése [ábra A5]:
VASZÉLY! Személyi sérülés veszélye!
A járókerék vágási sérülésekkel fenyeget.
→ Csak a könyökdarabbal működtesse a szivattyút.
A tömlőkötés az ① könyökdarabon lévő ② rögzítőelemek segítségével nehézség nélkül létrehozható és bontható.
A cikksz. 9034 / 9036 sz-ú terméket visszacsapó szeleppel is elláttuk, amely megakadályozza, hogy a víz visszafolyjon a tömlön. A legnagyobb emelőmagasság csak visszacsapó szelep nélkül érhető el.
Ha csak kis visszafolyó mennyiség várható, pl. felszínen vezetett tömlő esetén, a jobb szállítási és szívási teljesítmény érdekében ajánlatos lemondani a szelep használatáról.
- Csak a 9034 / 9036 sz-ú terméknél: rakja be a⑦ visszacsapó szelepet a szivattyúba. A berakáskor figyeljen a beépítési irányra.
- Ütközésig csavarja be az ① könyökdarabot a szivattyúba az óramutató járásának irányában. (Ha a tömlőt vízszintesen át kívánja helyezni, az① könyökdarab visszafelé akár fél fordulattal is kicsavarható. A vissza-csapó szelep használata esetén fokozott erőkifejtés szükséges.)
- Csavarja be a ③ összekötő darabot a ④ tömlőkapcsolóba.
- Ütközésig nyomja be a ④tömlőkapcsolót az ①könyök-darabba úgy, hogy az hallhatóan és láthatóan a helyére ugorjon.
A tömlő immár biztonságos módon össze van kötve a szivattyúval.
3. KEZELÉS
VESZÉLY! Személyi sérülés veszélye! Sérülésveszély áll fenn, ha a termék véletlenül beindul.
→ Csatlakoztatás, beállítás vagy szállítás előtt válassza le a terméket az áramellátásról.
Víz szivattyúzása:
Ha a szivattyút nem lehet a markolatnál fogva leengedni, ezt a műveletet mindig kötél segítségével kell elvégezni. Bújtassa át a kötelet az e célra szolgáló gyűrükön, és kössön rá csomót, nehogy kicsúszhasson. A beüzemeléskor alkalmazandó minimális merülési mélységet lásd a 7. MŰSZAKI ADATOK.
A szivattyút úgy kell felállítani, hogy a szennyezések ne zárhassák el teljesen vagy részben a szívótalpon lévő beömlő nyilásokat.
Tóban pl. célszerű téglára állítani a szivattyút.
Ha a szivattyúval minimális vízszintnél kezd vizet szívni, a szívási folyamat hosszabb időt vehet igénybe.
-
Merítse be a szivattyút.
-
Kösse össze a szivattyút az áramellátással. Figyelem! A szivattyú azonnal beindul. A rendszer kezdőállapotba állítja az érzékelőt, és felgyújtja a járásjelző lámpát.
Automatikus üzem [ábra 01]:
Automatikus üzemmódban a szivattyú önmagától bekapcsol, amikor a víz szintje eléri a bekapcsolási magasságot, majd a kikapcsolási magasság elérésekor ismét kikapcsol.
Az érzékelő mezők be- / kikapcsolása:
Az érzékelő a LED lámpák jobb oldalán kilenc darab (alulról felfelé haladva ⑤1–⑤9) érzékelő mezővel rendelkezik.
Az érzékelő mezők nagyjából 1 cm magasak (az érzékelő mezők között a rendszer sem az ujjat, sem a megváltozott vízszintet nem érzékeli).
| Érzékelő mező | S9 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
| Cikksz. 9034/9036 Kapcsolási magasság [mm] | 5 | 19 34 | 53 77 | 105 | 136 | 170 | 207 | ||
| Cikksz. 9044 Kapcsolási magasság [mm] | 42 54 | 69 | 88 11 | 2 14 | 0 171 | 205 | 242 |
Cikksz. 9034/9036: Behajtott lábak esetén a megadott értékek 4 mm-rel nagyobbak.
A szivattyú csatlakozójának bedugása után a 9 darab LED egyenként felgyullad.
Gyári beállítás szerint a szivattyú automatikus üzemmódban az ☑ érzékelő mező bekapcsolási magasságánál és az ☑ érzékelő kikapcsolási magasságánál indul el.
A be- és kikapcsolási magasságok beállítása [ábra O1]:
Az érzékelő mezők csak vízből kiemelt helyzetben állíthatók be.
Miután kiemelte a szivattyút a vízből, a programozáshoz még meg kell szárítania az érzékelőket.
A felső érzékelő mező mindig a bekapcsolási, az alsó pedig mindig a kikapcsolási magasság érzékelésére szolgál.
- Müködtesse addig az érzékelő mezöt, amíg kétszeri rövid felvillanással az összes LED vissza nem jelezte a beadás elfogadását.
- Tartsa nyomva az ⑤7 érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását.
Rövid időre megjelennek a jelenleg beállított be- és kikapcsolási magasságok. Utána az összes érzékelő mező égve marad. - A bekapcsolási magassághoz nyomja meg a kívánt felső érzékelő mezöt.
A választott érzékelő mező LED lámpája elalszik. - A kikapcsolási magassághoz nyomja meg a kívánt alsó érzékelő mezőt.
A választott érzékelő mező LED lámpája elalszik. 3 másodperc múlva a rendszer elfogadja és kijelzi a beállított be- és kikapcsolási magasságokat.
Tiszta víz automatikus leszívása igen kis vízmagasságoknál:
Az §1 érzékelőmező egyszerre be- és ugyanakkor kikapcsolási pontként is kiválasztható.
Ha az ⑤1 érzékelőmező a szivattyú elindításától számított 10 percen belül netán még vizet észlelne, kikapcsolja a szivattyút, nehogy megrongálódjon az a száraz járás miatt.
A szivattyú azonban még akkor is elindul, ha az ⑤2 érzékelőmező vizet észlel. Ebben az esetben azonban célszerű megtisztítani az érzékelőt, hogy biztosítani lehessen a vízszint pontos észlelését.
Ha a tömlövezetékből visszafolyó víz rövid időn belül netán többször is működtetné az ⑤ érzékelőmezőt, a szivattyú üzemében 10 perces szünet áll be.
Ha a vízszint netán elérné az ③ érzékelőmezőt, a szivattyú önmagától kikapcsol, még a 10 perces szüneten belül is. Ha az eset netán rendszeresen ismétlődne, kérjük, bekapcsolási pontnak a következő érzékelőmezőt válassza.
A gyors felszívás biztosítása érdekében a szivattyú az ⑤ – ⑥ érzékelőmezőknél légtelenítés céljából rövid időre kikapcsol. A szivattyú 20 mp-es üzemelés után egyszer kb. 2 mp-re kikapcsol, majd utána ismét visszakapcsol.
Be- és kikapcsolási magasságok kijelzése:
→ Tartsa nyomva az ⑤6 érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását.
Megjelennek a jelenleg beállított be- és kikapcsolási magasságok.
A vízszint nyomon követésének kikapcsolása:
Az automatikus üzemmódban a LED lámpák figyelemmel kísérik a vízszint alakulását. Ez a funkció működésen kívül helyezhető.
→ Kezdésre állítás alatt tartsa nyomva az ⑤ érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását (lásd a Víz szivattyúzása című szakaszt).
Ha vissza szeretné kapcsolni a vízszint nyomon követési funkcióját, a kezdésre állítás alatt ismételten tartsa nyomva az ⑧ érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását.
Bemutató mód:
Bemutatás céljából a szivattyú bemutató módba kapcsolható. Ebben a módban a LED-ek egymás utáni felvillanásokkal leutánozzák a szivattyú egyes működési funkcióit, az érzékelő mezők pedig reagálnak a megérintésükre.
→ A bekapcsolást követő kezdésre állítás alatt, ill. a csatlakozó bedugását követő önellenőrzés során tartsa nyomva az ⑤ és ⑥ érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását.
Ha ki kívánja kapcsolni a bemutató módot, a bekapcsolást követő kezdésre állítás alatt, ill. a csatlakozó bedugását követő önellenőrzés során újból tartsa nyomva az ⑤ és ⑥ érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását.
Kézi üzemeltetés [ábra O1]:
Kézi üzemben a szivattyú mindaddig jár, amíg le nem választja a szivattyút a hálózatról. Ez a mód különösen alkalmas sekély vízszintnél végzendő leszívásra.
Kézi üzemben az érzékelő mezők működésen kívül vannak helyezve. Ilyenkor a szivattyú addig jár, amíg le nem választjuk a hálózatról, vagy amíg egy másik üzemmódot nem választunk.
→ Tartsa nyomva a 2 §6 és §8 érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását. Valamennyi LED világít, majd 5 másodpercen belül egymás után mindegyik elalszik. A szivattyú elindul.
Lehetőség szerint ezalatt az 5 másodperc alatt be kell állítani a szivattyút a vízbe. A szivattyú elindulására csak akkor kerül sor, ha a szivattyú vizet észlelt. Ha erre netán nem került volna sor, akkor a rendszer háromszor megismétli a visszaszámlálást.
Ha a szivattyú vízbe állításához netán ennél hosszabb időre lenne szüksége, válassza le a szivattyút az áramellátásról. A visszaszámlálás a szivattyú újbóli csatlakoztatása után folytatódni fog.
A Kézi üzem az áramellátás leválasztása után is működésben marad.
Ha meg szeretné szüntetni a kézi üzemet, válassza le a szivattyút a hálózatról, és emelje ki a vízből. Kösse össze újból a szivattyút az áramellátással, és tartsa nyomva az 59 érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a művelet sikeres megtörténtét. A berendezés immár automatikus módban üzemel.
A kézi mód alatt mindig tartsuk rajta a szemünket a berendezésen.
Korlátozott idötartamú Kézi üzem:
Korlátozott időtartamú kézi üzemben az érzékelő mezők 10 percre működésen kívüli állapotba kerülnek. Ilyenkor a szivattyú 10 percig jár, majd utána önmagától kikapcsol.
→ Tartsa nyomva a 2 ^57 és ^58 érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED vissza nem jelezte a beadás elfogadását. Valamennyi LED világít, majd 10 másodpercen belül egymás után mindegyik elalszik. A szivattyú elindul.
10 perc letelte után a szivattyú önmagától ismét visszaáll automatikus üzembe.
Az áramellátás leválasztása után a szivattyú önmagától ismét visszaáll automatikus üzembe.
Ha ismét be kívánja kapcsolni az automatikus üzemet, tartsa nyomva egyidejűleg a 2 ^57 és ^58 érzékelő mezőt mindaddig, amíg kétszeri felvillanással az összes LED viszsza nem jelezte a beadás elfogadását.
Leszívás sekély vízszintnél / Normál üzemelés (csak a tiszta víz leszívó búvárszivattyúhoz) [ábra 02]:
Normál üzemelés:
A maximális szivattyúteljesítmény és a max. 5 mm-es szemcsemeret eléréséhez ajánlott üzemmód, különösen automata módban.
→ Hajtsa be a 3 db Ⓕ kihajtható lábat.
Leszívás sekély vízszintnél:
A kb. 1 mm-es maradék vízmagasság csak kézi üzemben, sekély vízszintnél végzendő leszívással érhető el. Ne feledje, hogy ebben a módban az adagolás és szívás csökkent teljesítménnyel üzemel.
→ Hajtsa ki a 3 db Ⓕ kihajtható lábat.
4. KARBANTARTÁS
VeszÉLY! Személyi sérülés veszélye! Sérülésveszély áll fenn, ha a termék véletlenül beindul.
→ Mielőtt karbantartásba fogna a terméken, válaszsza le az áramellátásról.
A szivattyú tisztítása:
Veszély! Személyi sérülés veszélye! Sérülésveszély, és a termék károsodásának kockázata.
→ A terméket ne tisztítsa vízsugárral (különösen nagynyomású vízsugárral).
→ Tisztításhoz ne használjon vegyszereket, így benzint vagy oldószereket se. Egyes vegyszerek tönkre tehetnek fontos műanyag alkatrészeket.
→ Tisztítsa meg a szivattyú felületét nedves kendővel.
Szivattyú átöblítése:
Klórtartalmú, mosószeres vagy erősen szennyezett víz szivattyúzása után mindig át kell öblíteni a szivattyút.
-
Nyomjon át a szivattyún langymeleg (max. 35 °C-os) vizet, esetleg enyhe tisztítószer (pl. öblítőszer) hozzáadásával mindaddig, ameddig a szivattyúzott víz tiszta nem lesz.
-
Ártalmatlanítsa a maradványokat a hulladékkezelési törvény irányelvei szerint.
5. TÁROLÁS
Üzemen kívül helyezés:
A szivattyú nem fagyálló!
A terméket gyermekektöl elzárt helyen kell örizni.
- Válassza le a szivattyút az áramforrásról.
- Fordítsa feje tetejére a szivattyút mindaddig, amíg több víz már nem folyik ki belőle.
- Tisztítsa meg a szivattyút (lásd a 4. KARBANTARTÁS című szakaszt).
- Órizze a szivattyút száraz, zárt és fagymentes helyen.
Ártalmatlanítás:
(2012/19/EU jelü IE szerint)
Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.
FONTOS!
→ Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanítását.
6. HIBAELHÁRÍTÁS
VASZÉLY! Személyi sérülés veszélye!
Serülésveszély áll fenn, ha a termék véletlenül beindul.
→ Válassza le a terméket a hálózatról, mielőtt neki-fogna a termék hibájának elhárításához.
Szívótalp és járókerék megtisztítása [ábra T1]:
- Csak 9044 sz-ú terméknél: Csavarja ki az 5 darab ⑨ kereszthornyú csavart, és vegye le a ⑩ fedelet.
-
Csavarja ki a 4 darab ⑥ kereszthornyú csavart
-
Húzza le az ⑦ szívótalpat a szivattyúról.
- Tisztítsa meg az⑦ szívótalpat és a⑧ járókereket (e karbantartási munkák elvégzése nem teszi semmissé a garanciát).
-
Gondosan tisztítsa meg a tömítőfelületeket, nehogy rongálódás és szivárgás következzen be.
-
Fordított sorrendben szerelje vissza a ⑦ szívótalpat. A megrongálódott tömítést le kell cserélni.
Biztonsági okokból a megrongálódott járókereket csak a GARDENA szerviz cserélheti ki.
Probléma Lehetséges oka Megoldása
| Szivattyú jár, de nem szállít vizet | Alacsony vízszint és megtelt tömlő beépített visszacsapó szeleppel. | → Távolítsa el a visszacsapó szelepet, vagy kézzel ürítse ki a tömlőt. |
| A levegő nem tud távozni, mert a nyomóvezeték zárva van. (Esetleg a vezeték megtört). | → Nyissa ki a nyomóvezetéket (pl. zárószelep, kihordó készülékek). | |
| Légpárna a szívótalpban. → Várjon kb. 60 másodpercet, amíg a szivattyú el nem végzi az ön-légte-lenítést (esetleg kapcsolja ki/be). | ||
| 2-as hibakód | Szívónyílás eldugult. | → Vízsugárral tisztítsa meg a szívónyí-lást. |
| Tömlő eldugult. → Távolítsa el a dugulást a tömlőből. | ||
| 1-as hibakód | Járókerék forgása akadályozva van. | → Tisztítsa meg a szívótalpat és a járókereket. |
| 2-as hibakód Vízszint az üzembe helyezéskor a minimális szint alatt van. | → A szivattyút merítse mélyebbre. | |
| 3-as hibakód Érzékelő elpiszkolódott. → | Tisztítsa meg az érzékelőt. | |
| 4-as hibakód | Időhatár átlépve. | → A visszaszámlálás ideje alatt állítsa bele vízbe a szivattyút. |
| A szivattyú nem indul el vagy üzemelés közben hirtelen megáll | A hővédő kapcsoló túlmele gedés miatt lekapcsolta a szivattyút. | → Tisztítsa meg a szívónyílást. Ügyeljen arra, hogy a közeg hőmérséklete ne legyen nagyobb (35 °C-nál). |
| Szivattyú nem kap áramot. → Vizsgálja meg a biztosítékokat és az elektromos dugaszoló csatla-kozásokat. | ||
Probléma Lehetséges oka Megoldása
| A szivattyú nem indul el vagy üzemelés közben hirtelen megáll | A HÁV kapcsoló kioldott (hibaáram). | → Válassza le a szivattyút az áramellátásról, és forduljon a GARDENA szervizhez. |
| A szivattyú üzemel, de a szállítási teljesítmény hirtelen visszaesik | Szívónyilás eldugult. → Vízsugárral tisztítsa meg a szívónyí-lást. | |
| Tömlő eldugult. → Távolítsa el a dugulást a tömlőből. | ||
| Szivattyú egymás után többször elindul és leáll | Visszafolyó víz a tömlőből. → Válassza a következő magasabbbekapcsolási pontot, és rakja be a visszacsapó szelepet. | |
| Működtetett 51 érzékelőmező mellett a szivattyú nem indul el | Az 51 érzékelőmező rövid időn belül többször működésbe lépett, és a szi-vattyú szünet módban van. | → Várja ki a szünetidő végét. Válassza a következő magasabb bekapcsolási pontot, és rakja be a visszacsapó szelepet. |
![GARDENA 20000 Aquasensor - Szívótalp és járókerék megtisztítása [ábra T1]: - 1](/content/2026/04/605566/images/0a315cc3b7ba0c877d7798531a9394fbfcb8402166fd774e3044d72645eb7713.jpg)
ÚTMUTATÁS: Egyéb üzemzavarok esetén forduljon a GARDENA területileg illetékes szervizközpontjához. Javításokat csak a GARDENA szervizközpontokkal, valamint a GARDENA szerződött szakkereskedőivel szabad végeztetni.
- MÜSZAKI ADATOK
| Búvárszivattyú Egység Érték | (cikksz. 9034) | Érték (cikksz. 9036) | Érték (cikksz. 9044) | |
| Névleges teljesítmény W 450 750 750 | ||||
| Hálózati feszültség V (AC) | 230 230 230 | |||
| Hálózati frekvencia | Hz | 50 | 50 | 50 |
| Max. szállítási mennyiség | l/h | 11.000 | 17.000 | 20.000 |
| Max. nyomás/ Max. szállítási magasság | bar/ m | 0,7 / 7,0 | 0,9 / 9,0 | 0,9 / 9,0 |
| Max. merülési mélység | m | 7 | 7 | 7 |
| Min./max. bekapcsolási magasság | mm | 5 / 207 | 5 / 207 | 42 / 242 |
| Min./max. kikapcsolási magasság | mm | 1 / 170 | 1 / 170 | 35 / 205 |
| Maradék viz magasság | mm | 1 | 1 | 35 |
| Víz max. átmérőjű szemcséket tartalmaz (* Leszívás sekély vízszintnél) | mm | 1* / 5 | 1* / 5 | 35 |
| Minimális vízszint üzembe helyezéskor (kb.) | mm | 5 | 5 | 42 |
| Csatlakozókábel | m | 10 (H05RN-F) | 10 (H05RN-F) | 10 (H07RN-F) |
| Súly kábel nélkül (kb.) | kg | 4,0 | 4,7 | 5,0 |
| Vízlefolyó csatlakozómenet | Coll | G 1 1/2" | G 1 1/2" | G 1 1/2" |
| Csatlakozási lehetőségek | Coll | 1" / 1 1/4" / 1 1/2" / G 1" | 1 1/4" / 1 1/2" / 2" | 1 1/4" / 1 1/2" / 2" |
| Max. vízhömér séklet | °C | 35 | 35 | 35 |
Útmutatás: A be-/ kikapcsolási magasságokat, valamint a minimális vízszintet üzembe helyezéskor, a legyőzendő magasságkülönbségek figyelembe vétele nélkül határoztuk meg. Kb. 1 m-nél nagyobb szállítási magasságoknál hosszabb, akár 1 percet is kitevő felszívási idők, vagy magasabb, akár + 5 cm-es minimális vízszintek adódnak.
* Behajtott lábak esetén a megadott értékek 4 mm-rel nagyobbak.
8. TARTOZÉKOK
| GARDENA Lapos tömlő készlet | 10 m-es, 38 mm-es (1/2"-os) tömlő szorítóbilinccsel. | cikksz. 5005 |
| GARDENA Csatlakozóbilincs 25 mm (1") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához. | cikksz. 7193 | |
| GARDENA Csatlakozóbilincs 32 mm (1 1/4") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához. | cikksz. 7194 | |
| GARDENA Csatlakozóbilincs 38 mm (1 1/2") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához. | cikksz. 7195 | |
| GARDENA Csatlakozóbilincs 51 mm (2") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához. | cikksz. 7196 | |
| GARDENA Szivattyúcsatlakozó készlet | 19 mm (3/4") tömlőkhöz, GARDENA csatlakozórendszerrel történőcsatlakoztatásához. | cikksz. 1752 |
9. SZERVIZ/GARANCIA
Szerviz:
Kérjük, vegye fel velünk a kapcsolatot a hátoldalon lévő címen.
Garancianyilatkozat:
Garanciaigény esetén nem kerül felszámolásra díj önnek a nyújtott szolgáltatásokért.
A GARDENA Manufacturing GmbH minden új, eredeti GARDENA termékre a vásárlás napjától számított 2 év garanciát vállal, feltéve, hogy a termékeket kizárólag magán célra használták. Másodkézből vásárolt termékekre nem vonatkozik a gyártói garancia. Ez a garancia a termék minden olyan lényeges hiányosságára kiterjed, amely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A jótállás egy teljes mértékben működőképes cseretermék biztosításával vagy a számunkra megküldött hibás termék ingyenes megjavításával teljesül; fenntartjuk a jogot az ezen lehetőségek közötti választásra. Ez a szolgáltatás az alábbi rendelkezések teljesü lése esetén érhető el:
- A terméket rendeltetés szerint használták, a használati útmutatóban meghatározott ajánlások szerint.
- Sem a vevő, sem más nem próbálta felnyitni vagy javítani a terméket.
- A készüléket csak eredeti GARDENA pót- és kopóalkat-részekkel üzemeltették.
- A vásárláskor kapott blokk bemutatása.
Az alkatrészek és készülékelemek (pl. kések, késrögzítő alkatrészek, turbinák, világítótestek, ékszíjak és fogazott szíjak, járókerekek, légszűrök, gyújtógyertyák) szokásos kopása, a kinézetben mutatkozó elváltozások, valamint a kopó alkatrészek és fogyóeszközök nem tartoznak a garancia hatálya alá.
Ez a gyártói garancia a fenti feltételeknek megfelelő póta- katrész szállításra és javításra szorítkozik. A gyártói garanc- cia nem szolgáltat alapot a velünk, mint gyártóval szemben támasztandó egyéb, például kártérítési igények elismeré- sére. Ez a gyártói garancia természetesen nem érinti a vásárlót a törvények és a szerződés alapján a kereskedő- vel / eladóval szemben megillető szavatossági igényeket.
A gyártói garancia a Németországi Szövetségi Köztársaság jogrendjének hatálya alá tartozik.
Garancia esetén kérjük, hogy a megfelelően bérmentesített hibás terméket a vásárláskor kapott blokk másolatának és a hiba leírásának kiséretében küldje el a GARDENA szerviz címére.
Kopóalkatrészek:
A járókerék kopó alkatrésznek számít, így nem tartozik a garancia hatálya alá.
Husqvama Magyarország Kft.
Ezred u. 1-3
1044 Budapest
Telefon: (+36) 1 251-4161
vevoszolgalat.husqvarna@
husqvama.hu
Iceland
BYKO ehf.
Bildshōfoa 20
110 Reykjavik
Ireland
Husqvama UK Ltd
Preston Road
