| Marka | Gardena |
| Modell | 55005 Inox |
| Terméktípus | Búvárszivattyú |
| Ház anyaga | Rozsdamentes acél |
| Ház átmérő (max.) | < 98 mm |
| Kábel nélküli súly (kb.) | 9 kg |
| Tápkábel hossza | 22 m (H07RN-F) |
| Felfüggesztő kötél hossza | 22 m |
| Elektromos tápellátás | 220 – 240 V / 50 Hz |
| Névleges teljesítmény | 950 W |
| Max. vízhozam | 6 000 l/h |
| Max. nyomás / Max. szállítási magasság | 5 bar / 50 m |
| Max. bemerülési mélység (a szűrő felső szélétől) | 19 m |
| Min. bemerülési mélység (üzem közben) | > 15 cm |
| Folyadék max. hőmérséklete | 35 °C |
| Nyomócső csatlakozás | Belső menet 40 mm (1 1/4") vagy 33 mm (1") a verziótól függően |
| Fő funkciók | Automatikus szivattyúzás, vízhiány elleni védelem, visszacsapó szelep, hővédelem |
| Karbantartás és tisztítás | A szívótalp és a szűrő rendszeres tisztítása |
| Elérhető alkatrészek | GARDENA adapter (1723/1724 hivatkozási szám), csatlakozókészlet (1752 hivatkozási szám) |
| Biztonság | Használjon 30 mA-es FI kapcsolót, ne használja, ha emberek vannak a vízben, ne szivattyúzzon gyúlékony folyadékokat |
| Rendeltetésszerű használat | Kutak (min. 10 cm átmérő), tartályok, tiszta víz tárolók |
| Garancia | Regisztráció a gardena.com/registration oldalon |
Gyakran ismételt kérdések - 55005 Inox GARDENA
Felhasználói kérdések a következőről 55005 Inox GARDENA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét 55005 Inox - GARDENA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 55005 Inox márka GARDENA.

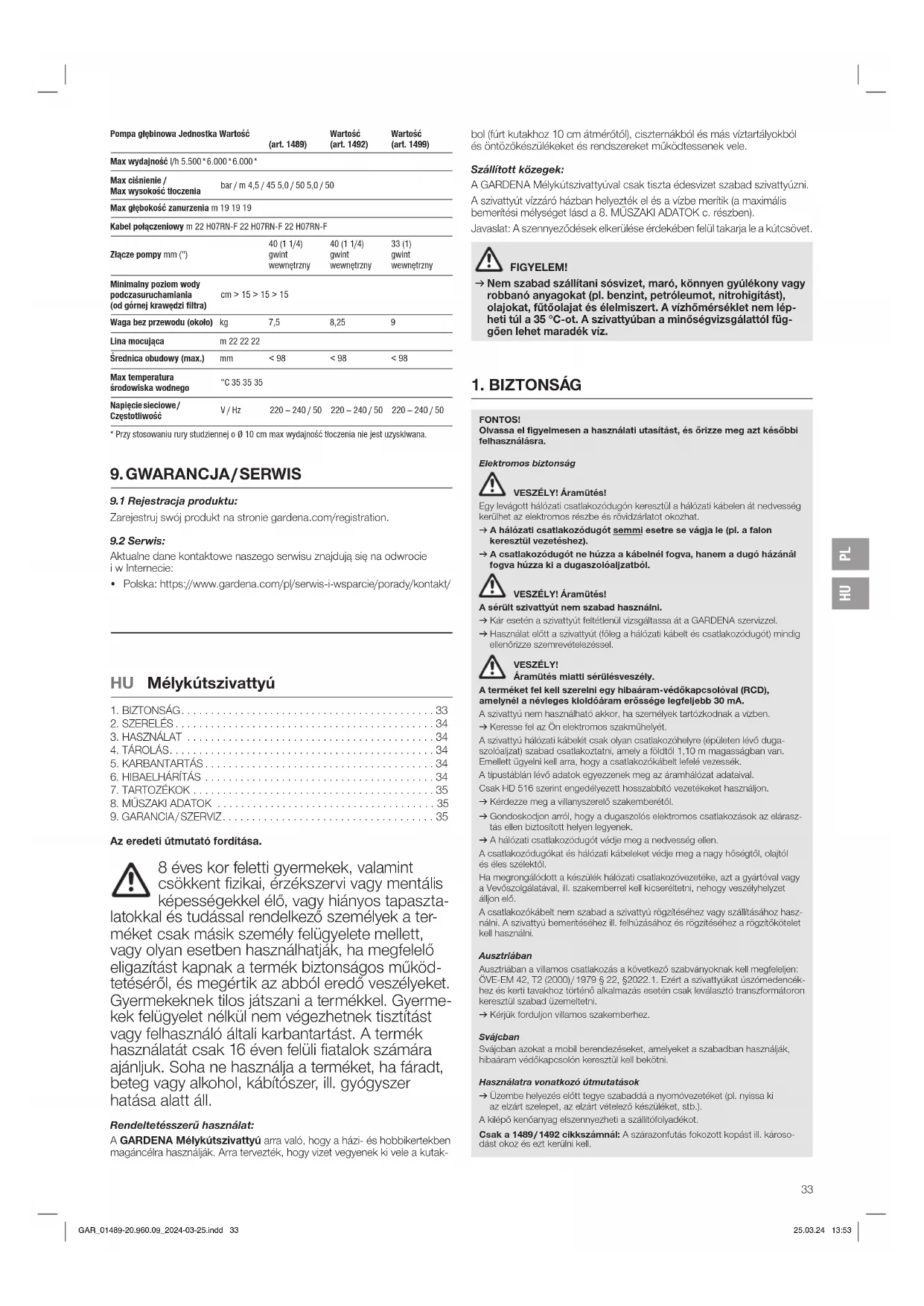

HASZNÁLATI ÚTMUTATÓ 55005 Inox GARDENA
HU Használati utasítás
Mélykútszivattyú
CS Návod k obsluze
Az eredeti útmutató fordítása.
8 éves kor feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel élő, vagy hiányos tapasztalatokkal és tudással rendelkező személyek a terméket csak másik személy felügyelete mellett, vagy olyan esetben használhatják, ha megfelelő eligazítást kapnak a termék biztonságos működtetéséről, és megértik az abból eredő veszélyeket. Gyermekeknek tilos játszani a termékkel. Gyermekek felügyelet nélkül nem végezhetnek tisztítást vagy felhasználó általi karbantartást. A termék használatát csak 16 éven felüli fiatalok számára ajánljuk. Soha ne használja a terméket, ha fáradt, beteg vagy alkohol, kábítószer, ill. gyógyszer hatása alatt áll.
Rendeltetésszerű használat:
A GARDENA Mélykútszivattyú arra való, hogy a házi- és hobbikertekben magáncélra használják. Arra tervezték, hogy vizet vegyenek ki vele a kutakbol (fúrt kutakhoz 10 cm átmérőtöl), ciszternákból és más víztartályokból és öntözőkészülékeket és rendszereket működtessenek vele.
Szállított közegek:
A GARDENA Mélykútszivattyúval csak tiszta édesvizet szabad szivattyúzni.
A szivattyút vízzáró házban helyezték el és a vízbe merítik (a maximális bemerítési mélységet lásd a 8. MÜSZAKI ADATOK c. részben).
Javaslat: A szennyeződések elkerülése érdekében felül takarja le a kútcsövet.
FIGYELEM!
→ Nem szabad szállítani sósvizet, maró, könnyen gyúlékony vagy robbanó anyagokat (pl. benzint, petróleumot, nitrohigítást), olajokat, fütőolajat és élelmiszert. A vízhőmérséklet nem lépheti túl a 35 °C-ot. A szivattyúban a minőségvizsgálattól függően lehet maradék viz.
1. BIZTONSÁG
FONTOS!
Olvassa el figyelmesen a használati utasítást, és örizze meg azt késöbbi felhasználásra.
Elektromos biztonság
VESZÉLY! Áramütés!
Egy levágott hálózati csatlakozódugón keresztül a hálózati kábelen át nedvesség kerülhet az elektromos részbe és rövidzárlatot okozhat.
→ A hálózati csatlakozódugót semmi esetre se vágja le (pl. a falon keresztül vezetéshez).
→ A csatlakozódugót ne húzza a kábelnél fogva, hanem a dugó házánál fogva húzza ki a dugaszolóaljzatból.
VESZÉLY! Áramütés!
A sérült szlvattyút nem szabad használni.
→ Kár esetén a szivattyút feltétlenül vizsgáltassa át a GARDENA szervizzel.
→ Használat előtt a szivattyút (főleg a hálózati kábelt és csatlakozódugót) mindig ellenőrizze szemrevételezéssel.
VESZÉLY!
Áramütés mlattl sérülésveszély.
A terméket fel kell szerelni egy hibaáram-védőkapcsolóval (RCD), amelynél a névleges kioldóáram erössége legfeljebb 30 mA.
A szivattyú nem használható akkor, ha személyek tartózkodnak a vizben.
→ Keresse fel az Ön elektromos szakmühelyét.
A szivattyú hálózati kábelét csak olyan csatlakozóhelyre (épületen lévő duga-
szolóaljzat) szabad csatlakoztatni, amely a földtöl 1,10 m magasságban van.
Emellett ügyelni kell arra, hogy a csatlakozókábelt lefelé vezessék.
A tipustáblán lévő adatok egyezzenek meg az áramhálózat adataival.
Csak HD 516 szerint engedélyezett hosszabbitó vezetékeket használjon.
→ Kérdezze meg a villanyszerelő szakemberétöl.
→ Gondoskodjon arról, hogy a dugaszolós elektromos csatlakozások az elárasztás ellen biztosított helyen legyenek.
→ A hálózati csatlakozódugót védje meg a nedvesség ellen.
A csatlakozódugókat és hálózati kábeleket védje meg a nagy hőségtől, olajtól és éles szélektől.
Ha megrongálódott a készülék hálózati csatlakozóvezetéke, azt a gyárlóval vagy a Vevőszolgálatával, ill. szakemborrel kell kicseróltetni, nehogy veszélyhelyzet álljon elő.
A csatlakozókábelt nem szabad a szivattyú rögzítéséhez vagy szállításához használni. A szivattyú bemerítéséhez ill. felhúzásához és rögzítéséhez a rögzítőkötelet kell használni.
Ausztriában
Ausztriában a villamos csatlakozás a következő szabványoknak kell mogtóloljon: ÖVE-EM 42, T2 (2000)/1979 § 22, §2022.1. Ezért a szivattyúkat üszömedenőkhez és kerti lavakhoz történő alkalmazás esetén csak leválasztő transzíformátoron korosztül szabad üzemeltotni.
→ Kérjük forduljon villamos szakemberhez.
Svájcban
Svájcban azokat a mobil berendezéseket, amelyeket a szabadban használják, hibaáram védőkapcsolón keresztül kell bekötni.
Használatra vonatkozó útmutatások
→ Üzembo helyezés előtt togye szabaddá a nyomóvezetéket (pl. nyissa ki az elzárt szelepet, az elzárt vételező készüléket, stb.).
A kilépő kenőanyag elszennyezheti a szállitófolyadékot.
Csak a 1489/1492 clkkszámnál: A szárazonfutás fokozott kopást ill. károsodást okoz és ezt kerülni kell.
→ A szállitófolyadék kimaradása után haladéktalanul kapcsolja ki a szivattyút.
→ A maximális szállítómagasságot vegye figyelembe.
Amikor a szivattyút a vizellátó berendezéshez csatlakoztatja, be kell tartania az országra jellemző egészségügyi előírásokat, hogy megakadályozza a nem ívóvizvisszaszívását.
→ Kérjük, kérdezzen meg egy egészségügyi szakembert.
A homok és más súroló hatású anyagok a szivattyú gyorsabb kopását és teljesítményének csökkenését okozzák. A rostszálak eltömhetik a turbinát. Üzemelés közben a szivattyút mindig be kell merleni a minimális bementési mélységre (lásd a 8. MŰSZAKI ADATOK c. részt).
Csak a 1489 / 1492 clkkszámnál: A szivattyút ne járassa 10 percnél továbbó a zárt nyomóoldal ellenében (pl. zárt szelep, zárt kivételi készülék, stb.j).
Tülterhelésnél a beépített termikus motor védelem kikaposolja a szivattyút. Kellő lehülés után a motor magától újra beindul (lásd 6. HIBAELHÁRÍTÁS).
VESZÉLY! Ez a termék az üzemelés során elektromágnesses mezőt hoz létre. Ez a mező bizonyos körülmények között kihathat az aktiv és passzív orvosi implantátumok működési módjára. A súlyos vagy halásos kimenetelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt kérdezzék meg orvosukat, vagy az implantátum gyárótját.
VESZÉLY! A kisebb alkatrészek könnyen lenyelhetők. Kisgyermekeknéi fennáll a fulladás veszélye a nejlonzacskó miatt. Szereléskor tartsa távol a kisgyermekeket.
2. SZERELÉS
Állitóláb felszerelése (csak akkor, ha ciszternákban használják) [A1 ábra]:
Ha a szivattyút a földre teszi, fel kell szerelnie az állítólábat, hogy a szivattyú ne szívjon fel homokot vagy szennyező anyagot.
- Az állítólábat ① alulról tolja rá a szivattyúra.
- Az állítólábat ① a két csavarral ② csavarozza rá a szivattyúra.
Tömlő csatlakoztatása [A2 ábra]:
A mélykútszivattyú kimenetén lévő 40 mm-es (1 1/4") belsőmenetet (cikksz. 1499: 33 mm (1")-belsőmenet) a szivattyúhoz adott csatlakozóda-rabbal ③ szükség esetén átszerelheti 33 mm-es (1") külső menetre. Ez lehetővé teszi a GARDENA dugaszolós víztömlő rendszeréhez vala-mint a 1723 / 1724 cikksz. GARDENA szívótömlő csatlakozó elemhez való csatlakozást.
- A szivattyú csatlakozóelemet ③ (gyárilag már beszerelve) kézzel csavarja be annyira a szivattyú kimenetőbe, hogy a tömitőgyűrűt ④ teljesen rányomja. Az 1499 cikkszámál a tömitőgyűrűt beépítették a szivattyúcsatlakozó alkatrészbe ③.
- A nyomótömlől⑤ a mindenkori csatlakozóelemmel csatlakoztassa.
- A rögzítőkötelet⑥ (gyárilag már beszerelve) erősen kösse hozzá a rögzítőkötélhez való két fülhöz ⑦.
A szivattyú szállítási teljesítményét úgy tudja optimálisan kihasználni, ha 25 mm-es (1") tömlőket csatlakoztat rá a 1724 cikksz. GARDENA szívó-tömlő csatlakozóelemmel és tömlöbiinccsel. Ha a tömlökötést gyakran szét kell választani, javasoljuk a 1752 cikksz. GARDENA szivattyú csatlakozókészlet használatát egy 19 mm (3/4")-os tömlővel összekötve.
3. HASZNÁLAT
Víz szivattyúzása [O1 ábra]:
Ahhoz, hogy a szivattyú szállitani tudjon, a szivattyú bemeneti szűrőjének legalább 15 cm-re be kell merülnie a vízbe.
a) Állítóláb nélkül a szivattyút legalább 50 cm-rel a föld felett kell rögzíteni. b) Ha az állítólábat felszerelték (ciszternákban történő használat), a szivattyút fel szabad állítani a földön.
- A szivattyút a rögzítőkötéllel ⑥ mártsa bele egy kútba vagy aknába. A hálózati kábelt közben nem szabad húzásra igénybe venni.
- Biztosítsa a rögzítőkötelet ⑥.
- Mély kutaknál vagy aknáknál (kb, 5 métertöl kezdve) a csatlakozó kábelt Ⓑ bilincsekkel ⑨ rögzítve vezesse a rögzítőkötélen ⑥.
- A csatlakozó kábel (8) hálózati csatlakozódugóját dugja be egy hálózati csatlakozóaljzatba. Vigyázat! A szivattyú azonnal beindul.
Csak a 1499 cikkszámnál:
Légtelenítés:
A szivattyú üzembe helyezése ill. bekapcsolása előtt vegye figyelembe: Az első üzembe helyezésnél a szivattyúnak kb. 60 másodpercre van szüksége ahhoz, hogy a vízbe merítés után légtelenítse magát.
→ A szivattyút csak akkor helyezze üzembe, miután letelt ez a 60 másodperces bemerítési idő.
Üzembe helyezés után a légtelenítő furatokból kilépő vízsugár jelzi a légtelenítő folyamat végét.
Automata üzem:
A szivattyú automatikusan kikapcsol, amint nem tud vizet szállítani. A nyomás a visszacsapó szelep miatt mindaddig megmarad, amíg a tömlőből ki nem vezetjük a vizet. Ha a tömlőből távozik a víz (a nyomás a tömlőben 3,5 bar alá esik) a szivattyú automatikusan bekapcsol.
Szárazüzem elleni védelem (nyomáskapcsoló):
A szivattyú automatikusan kikapcsol, ha a szállitandó folyadék kimarad (a szivattyú a következő ciklusban dolgozik: 30 sec. szív – 5 sec. nem szív (4x). 1, 5, 24, 22... ismétlődik ez a ciklus). Mihelyt a szivattyú bemeneti szűrője újra legalább 15 cm-re bemerült a vízbe, a szivattyú újra üzemkész.
Nyomáskapcsoló:
A nyomáskapcsoló azonnal lekapcsolja a szivattyút, amint nem használ fel vizet. Tömitetlen nyomóoldal (pl. ereszt a nyomótömlő, vagy szivárog a vízcsap) esetén a szivattyú rövid időközönként ki- és bekapcsol. Ameny-nyiben a szivattyú 2 percen belül több, mint 7 x ki- és bekapcsol (átfolyó vízmennyiség < 200 l/h), a szivattyú teljesen kikapcsol. A szivárgás elhárítása után a szivattyút ki kell húzni, és újra csatlakoztatni a hálózatba, hogy újra üzemképes legyen.
Visszacsapószelep:
A beépített visszacsapószelep megakadályozza a viz visszafolyását a szivattyún keresztül.
4. TÁROLÁS
Üzemen kívül helyezés:
A terméket gyermekektöl elzárt helyen kell tárolni.
→ Fagyveszély esetén a szivattyút fagytól védett helyen tárolja.
Hulladékelhelyezés:
(RL 2012/19/EU szerint)
A termék nem helyezhető el a normál háztartási hulladékban. A terméket az érvényben lévő helyi környezetvédelmi előírásoknak megfelelően kell ártalmattanítani.
FONTOS!
→ A terméket az Ön helyi hulladékelhelyező udvarában kell leadni.
5. KARBANTARTÁS
A szívórészt tisztítsa meg [M1 ábra]:
VASZÉLY! Áramütés!
Pennáll a sérülés veszélye az elektromos áram miatt.
→ Karbantartás előtt a mélykútszivattyút válassza el a hálózattól.
- Mindkét csavart ^⑩ csavarja ki és a bemeneti szüröt ^⑪ vegye le.
- A szivallyú szívórészél és a bemeneti szüröt ^11 tisztílsa meg.
- A bemeneti szüröt ^11 újra rögzítse a szívóresz körül és a két csavarral ^10 szorosan csavarozza rá.
6. HIBAELHÁRÍTÁS
VASZÉLY! Áramütés!
Fennáll a sérülés veszélye az elektromos áram miatt.
→ Az üzemzavarok megszüntetése előtt a mélykútszivattyút válassza el a hálózattól.
Probléma Lehetséges ok Javítás
| A szlvattyú jár,de nem szállít | A levegő nem tud eltávozni,mert a nyomóvezeték zárva van. | → A nyomóvezetéket nyissa ki(pl. a nyomótömlő meg van törve). |
Probléma Lehetséges ok Javítás
| A szivattyú jár, de nem szállít | A szívóresz eldugult. → | Szívási terület megtisztítása (lásd a 5. KARBANTARTÁS c. részt). |
| A víz szintje az üzembe helyezésnél a minimális vizszint alatt van. | → A szivattyút mélyebben mártsa bele (vegye figyelembe a minimális vizszintet: lásd a 8. MÜSZAKI ADATOK c. részt). | |
| A visszacsapószelep megakadt. | → 1499 cikksz.: Lépjen kapcsolatba a GARDENA szervizzel. | |
| A szivittyú nem indul be vagy működés közben hirtelenleáll | A hővédő kapcsoló a túlmele gedés miatt kikapcsolta a szivattyút. | → Szívási terület megtisztítása (lásd a 5. KARBANTARTÁS c. részt).A közeg max. hömérsékletét (35 °C) vegye figyelembe. |
| Az áramellátásmegszakadt. → | Ellenőrizze a biztosítékokat és az elektromos dugós csatlakozásokat. | |
| A szívóreszbe szennyező anyagrészek szorultak be. | → Szívási terület megtisztítása (lásd a 5. KARBANTARTÁS) c. részt). | |
| A szivattyú jár, de a szállítási teljesítmény hirtelen lecsökken | A szívóresz eldugult. → | Szivási terület megtisztítása (lásd a 5. KARBANTARTÁS) c. részt). |
| Csak a 1499 cikkszámnál: Vizhiány: a szárazüzem elleni védelem lekapcsolta a szivattyút alacsony vizállás miatt. | A szivattyú csak akkor üzemképes, ha a bemerítési mélység legalább 15 cm.→ Merítse a szivattyút legalább 15 cm-re a vizbe. | |
| Csak a 1499 cikkszámnál: A szivattyú rendszertelenül kapcsol be és kl | A szivárgás elleni védelem a tömltetlenség miatt működésbe lépett. | → Ellenőrlizze a csatlakozó alkatrészeket, tömlöt és a vízvételezőkészüléket, a szivárgást szüntesse meg. |
ÚTMUTATÁS: Egyéb üzemzavarok esetén, kérjük, forduljon az Ön GARDENA szervizközpontjához. Javításokat csak a GARDENA szervizközpontokkal, valamint a GARDENA által felhatalmazott szakkereskedőkkel szabad végeztetni.
7. TARTOZÉKOK
| GARDENA Csatlakozóelem A szlvattyú szállítási teljesítményének optimális ki-használása érdekében. | Cikksz. 1723/1724 | |
| GARDENA Szivattyúcsatlakozó készlet | Ha a tömlőkötést csakran meg kell lazítani. | Cikksz. 1752 |
| Csak a 1489 / 1492 cikk-számnál: GARDENA Szára-zonfutás elleni biztosítás * | Kimaradó szállítóközegnél a szlvattyú automatikusankikapcsol. | Cikksz. 1741 |
| Csak a 1489/1492 cikk-számnál: GARDENA Elektro-nikusnyomáskapcsoló* | Szárazonfutás elleni biztosítással. Ideálls ahhoz, hogy a szlvattyút átszereljék házi vízautomatára. | Cikksz. 1739 |
* GARDENA szárazonfutás elleni biztosítás / elektronikus nyomáskapcsolót nem szabad közvetlenül a szivattyúra szerelni, mert ezeket nem szabad vizbe meríteni.
8. MÜSZAKI ADATOK
| Mélykútszivattyú Egység Érték | ||||
| (Cikksz. 1489) | Érték(Cikksz. 1492) | Érték(Cikksz. 1499) | ||
| Névleges teljesítmény | W | 850 | 950 | 950 |
| Max. szállítási mennyiség | 1h | 5.500* | 6.000* | 6.000* |
| Max. nyomás / Max. szállítómagasság | bar / m | 4,5/45 | 5,0/50 | 5,0/50 |
| Max. bemerülési mélység | m | 19 | 19 | 19 |
| Csatlakozókábel | m | 22 H07RN-F | 22 H07RN-F | 22 H07RN-F |
| Szivattyúcsatlakozás | mm (") | 40 (1 1/4)belsőmenet | 40 (1 1/4)belsőmenet | 33 (1)belsőmenet |
| Minimális vízszint az üzembe helyezésnél (a szűrő felső szélétől) | cm | >15>15 | >15 | |
| Súly kábel nélkül (kb.) | kg | 7,5 | 8,25 | 9 |
| Rögzítőkötél | m | 22 | 22 | 22 |
| Ház átmérője (max.) | mm | <98 | <98 | <98 |
| Mélykútszivattyú Egység Érték | (Clkksz. 1489) | Érték(Clkksz. 1492) | Érték(Clkksz. 1499) | |
| A közeg max. hőmérséklete | °C | 35 | 35 | 35 |
| Hálózati feszültség/Hálózati frekvencia | V/Hz | 220 – 240 / 50 | 220 – 240 / 50 | 220 – 240 / 50 |
^ Ha ∅ 10 cm méretű kútcsőben használja, akkor nem éri el a max. szállítási mennyiséget.
9. GARANCIA/SZERVIZ
9.1 Termékregisztráció:
Regisztrálja termékét a gardena.com/registration oldalon.
9.2 Szerviz:
A szervizek aktuális elérhetőségeit a hátoldalon és a weboldalon tekintheti meg:
- Magyarország: https://www.gardena.com/hu/tamogatas/tanacsadas/kapcsolat/
