55005 Inox - Αντλία νερού GARDENA - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Gardena
Μοντέλο	55005 Ανοξείδωτο
Τύπος προϊόντος	Υποβρύχια αντλία γεώτρησης
Υλικό περιβλήματος	Ανοξείδωτο (ανοξείδωτο ατσάλι)
Διάμετρος περιβλήματος (μέγ.)	< 98 mm
Βάρος χωρίς καλώδιο (περί.)	9 kg
Μήκος καλωδίου τροφοδοσίας	22 m (H07RN-F)
Μήκος σχοινιού ανάρτησης	22 m
Ηλεκτρική τροφοδοσία	220 – 240 V / 50 Hz
Ονομαστική ισχύς	950 W
Μέγ. παροχή	6 000 l/h
Μέγ. πίεση / Μέγ. ύψος κατάθλιψης	5 bar / 50 m
Μέγ. βάθος βύθισης (από το πάνω άκρο του φίλτρου)	19 m
Ελάχ. βάθος βύθισης (κατά τη λειτουργία)	> 15 cm
Μέγ. θερμοκρασία υγρού	35 °C
Σύνδεση σωλήνα κατάθλιψης	Εσωτερικό σπείρωμα 40 mm (1 1/4") ή 33 mm (1") ανάλογα με την έκδοση
Κύριες λειτουργίες	Αυτόματη άντληση, προστασία από έλλειψη νερού, βαλβίδα αντεπιστροφής, θερμικός διακόπτης
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός της βάσης αναρρόφησης και του φίλτρου
Διαθέσιμα ανταλλακτικά	Προσαρμογέας GARDENA (κωδ. 1723/1724), κιτ σύνδεσης (κωδ. 1752)
Ασφάλεια	Χρήση με διακόπτη διαρροής FI 30 mA, μη χρήση παρουσία ατόμων στο νερό, μη άντληση εύφλεκτων υγρών
Σύμφωνη χρήση	Φρέατα (ελάχ. διάμετρος 10 cm), δεξαμενές, δοχεία καθαρού νερού
Εγγύηση	Εγγραφή στο gardena.com/registration

Συχνές ερωτήσεις - 55005 Inox GARDENA

Πώς να εγκαταστήσετε την αντλία σε ένα φρέαρ;

Βυθίστε την αντλία χρησιμοποιώντας το σχοινί ανάρτησης (ποτέ μην τραβάτε από το καλώδιο). Η αντλία πρέπει να βυθίζεται τουλάχιστον 15 cm. Στερεώστε το σχοινί στο εξωτερικό του φρέατος. Για βαθιά φρέατα (πάνω από 5 m), στερεώστε το καλώδιο τροφοδοσίας στο σχοινί στερέωσης με δεματικά.

Τι να κάνετε αν η αντλία ξεκινά αλλά δεν διοχετεύει νερό;

Ελέγξτε ότι ο σωλήνας κατάθλιψης δεν είναι κλειστός (ανοίξτε τον). Καθαρίστε τη βάση αναρρόφησης αν είναι φραγμένη. Βεβαιωθείτε ότι η αντλία βυθίζεται αρκετά (ελάχ. 15 cm). Αν η βαλβίδα αντεπιστροφής είναι μπλοκαρισμένη, επικοινωνήστε με το σέρβις.

Η αντλία σταματά μόνη της κατά τη λειτουργία, γιατί;

Ο θερμικός διακόπτης μπορεί να σταμάτησε την αντλία σε περίπτωση υπερθέρμανσης. Καθαρίστε τη βάση αναρρόφησης και βεβαιωθείτε ότι η θερμοκρασία νερού δεν υπερβαίνει τους 35 °C. Ελέγξτε επίσης τους ηλεκτρικούς διακόπτες.

Μπορείτε να αντλείτε αλμυρό νερό ή υγρά εκτός από γλυκό νερό;

Όχι, αυτή η αντλία είναι σχεδιασμένη μόνο για γλυκό νερό χωρίς φορτίο. Απαγορεύεται η άντληση αλμυρού νερού, διαβρωτικών, εύφλεκτων υγρών ή υδρογονανθράκων.

Πώς να συντηρήσετε την αντλία;

Αποσυνδέστε την αντλία πριν από οποιαδήποτε συντήρηση. Καθαρίζετε τακτικά τη βάση αναρρόφησης και το φίλτρο ξεβιδώνοντας τις δύο βίδες. Το χειμώνα, φυλάξτε την αντλία σε προστατευμένο από τον παγετό χώρο.

Η αντλία λειτουργεί αλλά η παροχή μειώνεται ξαφνικά, τι να κάνω;

Αυτό οφείλεται συχνά σε φραγμένη βάση αναρρόφησης. Καθαρίστε την. Ελέγξτε επίσης ότι η αντλία βυθίζεται τουλάχιστον 15 cm.

Ποιο είναι το μέγιστο βάθος βύθισης;

Το μέγιστο βάθος βύθισης (από το πάνω άκρο του φίλτρου) είναι 19 μέτρα.

Μπορώ να χρησιμοποιήσω την αντλία με σωλήνα 19 mm (3/4");

Ναι, αλλά για βέλτιστη απόδοση, συνιστάται η χρήση σωλήνα 25 mm (1") με τον προσαρμογέα GARDENA κωδ. 1723/1724. Αν χρειάζεται να αποσυνδέετε συχνά τον σωλήνα, χρησιμοποιήστε το κιτ σύνδεσης κωδ. 1752.

Πώς να προστατέψετε την αντλία από τον παγετό;

Σε περίπτωση κινδύνου παγετού, αποσυνδέστε την αντλία, αδειάστε την εντελώς και φυλάξτε την σε προστατευμένο από τον παγετό μέρος. Μην αφήνετε ποτέ νερό να παγώσει στο εσωτερικό.

Πού μπορώ να βρω ανταλλακτικά ή το σέρβις;

Τα αξεσουάρ όπως ο προσαρμογέας (κωδ. 1723/1724) και το κιτ σύνδεσης (κωδ. 1752) είναι διαθέσιμα. Για το σέρβις, επικοινωνήστε με την Gardena μέσω της ιστοσελίδας τους: https://www.gardena.com/fr/c/assistance/contact.

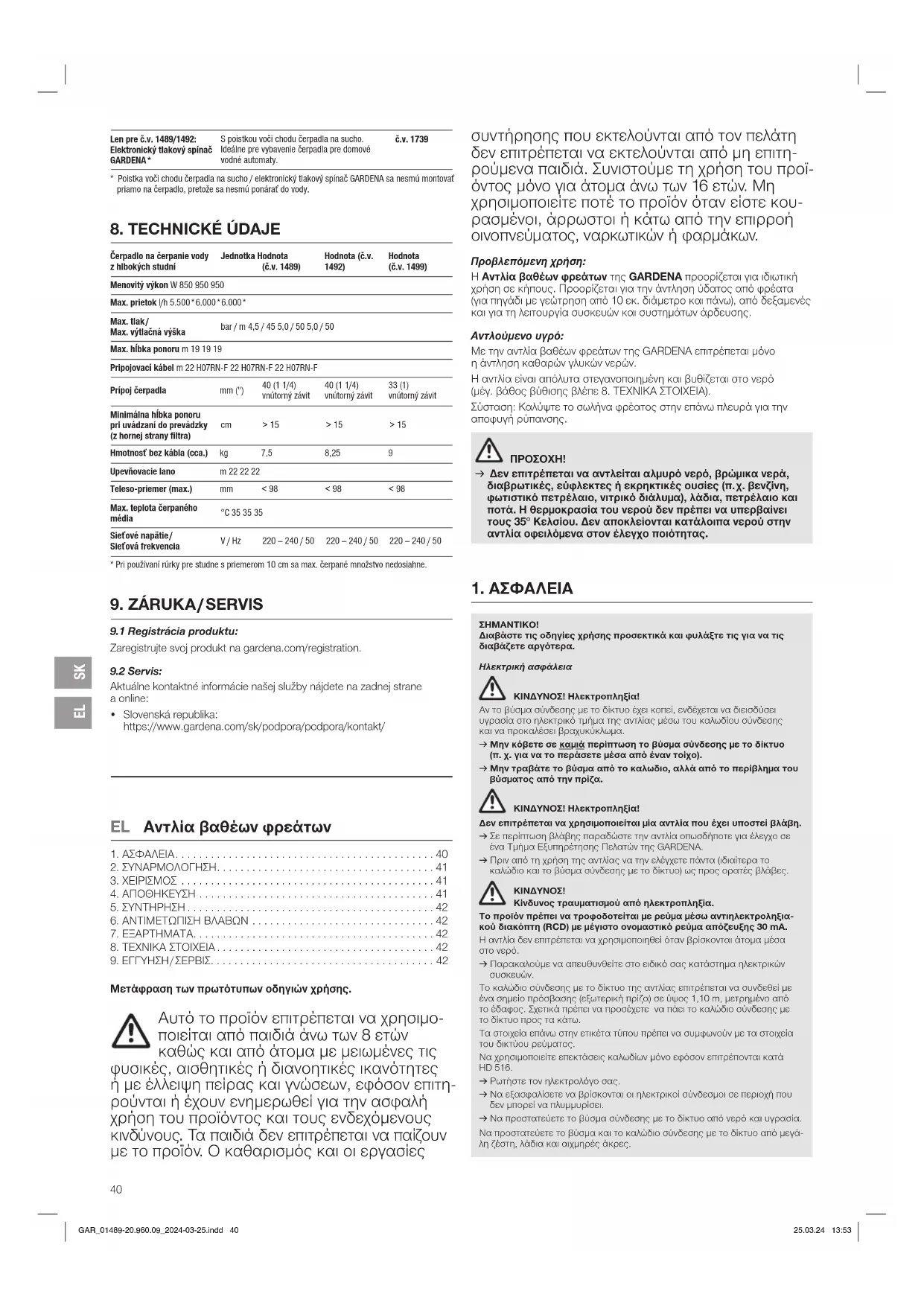

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 55005 Inox GARDENA

Αντλία βαθέων φρεάτων

EL Αντλία βαθέων φρεάτων

1. ΑΣΦΑΛΕΙΑ....40
2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ....41
3. XEIPiΣMOΣ 41
4. ΑΠΟΘΗΚΕΥΣΗ 41
5. ΣΥΝΤΗΡΗΣΗ 42
6. ANTIMETOПИЗН ВЛАВОН 42
7. E3APTHMATA....42
8. TEXNIKA ΣΤΟΙΧΕΙΑ....42
9. ΕΓΓΥΗΣΗ/ΣΕΡΒΙΣ.... 42

Μετάφραση των πρωτότυπων οδηγιών χρήσης.

Autó to proïòv επιτρέπεται να χρησιμο- poisïtai από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες τις φυσικές, αιοθητικές ή διανοητικές ικανότητες ή με έλλειψη πείρας και γνώσεων, εφόσον επιτη- ρούνται ή έχουν ενημερωθεί για την ασφαλή χρήση του προϊόντος και τους ενδεχόμενους κινδύνους. Τα παιδιά δεν επιτρέπεται να παιζουν με το προϊόν. Ο καθαρισμός και οι εργασίες

συντήρησης που εκτελούνται από τον πελάτη δεν επιτρέπεται να εκτελούνται από μη επιτηρούμενα παιδιά. Συνιστούμε τη χρήση του προϊόντος μόνο για άτομα άνω των 16 ετών. Μη χρησιμοποιείτε ποτέ το προϊόν όταν είστε κουρασμένοι, άρρωστοι ή κάτω από την επιρροή οινοπνεύματος, ναρκωτικών ή φαρμάκων.

Προβλεπόμενη χρήση:

Η Αντλία βαθέων φρεάτων της GARDENA προορίζεται για ιδιωτική χρήση σε κήπους. Προορίζεται για την άντληση ύδατος από φρέστα (για πηγάδι με γεώτρηση από 1εκ. διάμετρο και πάνω), από δεξαμενές και για τη λειτουργία συσκευών και συστημάτων άρδευσης.

Αντλούμενο υγρό:

Με την αντλία βαθέων φρεάτων της GARDENA επιτρέπεται μόνο η άντληση καθαρών γλυκών νερών.

Η αντλία είναι απόλυτα στεγανοποιημένη και βυθίζεται στο νερό (μέγ. βάθος βύθισης βλέπε 8. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ).

Σύσταση: Καλύψτε το σωλήνα φρέατος στην επάνω πλευρά για την αποφυγή ρύπανσης.

ΠΡΟΣΟΧΗ!

→ Dev επιτρέπεται να αντλείται αλμυρό νερό, βρώμικα νερά, διαβρωτικές, εύφλεκτες ή εκρηκτικές ουσίες (π.χ. βενζίην, φωτιστικό πετρέλαιο, νιτρικό διάλυμα), λάδια, πετρέλαιο και ποτά. Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 35° Κελοίου. Δεν αποκλείονται κατάλοιπα νερού στην αντλία οφειλόμενα στον έλεγχο ποιότητας.

1. ΑΣΦΑΛΕΙΑ

ΣΗΜΑΝΤΙΚΟ!

Διαβάστε τις οδηγίες χρήσης προσεκτικά και φυλάξτε τις για να τις διαβάζετε αργότερα.

Ηλεκτρική ασφάλεια

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία!

Αν το βύσμα σύνδεσης με το δίκτυο έχει κοπεί, ενδέχεται να διειδύσει υγρασία στο ηλεκτρικό τμήμα της αντλίας μέσω του καλωδίου σύνδεσης και να προκαλέσει βραχυκύκλωμα.

→ Μην κόβετε σε καμιά περίπτωση το βύσμα σύνδεσης με το δίκτυο (π. χ. για να το περάσετε μέσα από έναν τοίχο).

→ Μην τραβάτε το βύσμα από το καλωδιο, αλλά από το περίβλημα του βύσματος από την πρίζα.

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία!

Dev επιτρέπεται να χρησιμοποιείται μία αντλία που έχει υποστεί βλάβη.

→ Σε περίπτωση βλάβης παραδώστε την αντλία οπωσδήποτε για έλεγχο σε ένα Τμήμα Εξυπηρέτησης Πελατών της GARDENA.

→ Πριν από τη χρήση της αντλίας να την ελέγχετε πάντα (ίδιαίτερα το καλώδιο και το βύσμα σύνδεσης, με το δίκτυο) ως προς ορατές, βλάβες.

ΚΙΝΔΥΝΟΣ!

Κίνδυνος τραυματισμού από ηλεκτροπληξία.

Το προϊόν πρέπει να τροφοδοτείται με ρεύμα μέσω αντιηλεκτροληξιακού διακόπτη (RCD) με μέγιστο ονομαστικό ρεύμα απόζευξης 30 mA.

Η αντλία δεν επιτρέπεται να χρησιμοποιηθεί όταν βρίσκονται άτομα μέσα στο γερό.

→ Παρακαλούμε να απευθυνθείτε στο ειδικό σας κατάστημα ηλεκτρικών συσκευών.

Το καλώδιο σύνδεσης με το δίκτυο της αντλίας επιτρέπεται να συνδεδεί με ένα απμείο πρόβασης (εξωτερική πρίζα) σε ύψος 1,10 m, μετρημένο από το έδαιρος. Σχετικά πρέπει να προσέχετε να πάσι το καλώδιο σύνδεσης με το δίκτυο προς τα κάτω.

Τα στοιχεία επάνω στην ετικέτα τύπου πρέπει να συμφωνούν με τα στοιχεία του δικτύου ρεύματος.

Να χρησιμοποιείτε επεκτάσεις καλωδίων μόνο εφόσον επιτρέπονται κατά HD 516.

→ Ρωτήστε τον ηλεκτρολόγο σας.

→ Na εξασφαλίσετε να βρίσκονται οι ηλεκτρικοί σύνδεσμοι σε περιοχή που δεν μπορεί να πλυμμυρίσει.

→ Na prostatetüete to βύσμα σύνδεσης με το δίκτυο από νερό και υγρασία. Na prostatetüete to βύσμα και το καλώδιο σύνδεσης με το δίκτυο από μεγάλη ζέστη, λάδια και αιχμηρές άκρες.

Αν υποστεί ζημιά το καλώδιο ηλεκτρικής παροχής αυτής της συακευής, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών του ή ένα άτομο με εφάμιλα προσόντα προκεμένου να αποφευχθούνκινδυνοι.

Το καλώδιο σύνδεσης δεν επιτρέπεται να χρησιμποποίειται για τη στερέωση ή τη μεταφορά της αντλίας. Για τη βύθιοη ή την ανύψωση και την ασφάλιοη της αντλίας πρέπει να χρησιμποποίειται το σκοινί στερέωσης.

Στην Αυστρία

Στην Αυστρία η Πλεκτρική σύνδεση πρέπει να ανταποκρίνεται στο πρότυπο ΟΥΕ-ΕΜ 42, Τ2 (2000)/1979 § 22 σύμφωνα με § 2022. Σύμφωνα με το πρότυπο αυτό αντιλες; για χρήση εσ ποίνες και λύμουλες κήπων επιτρέπεται να λειτουργουών μόνο μέου διαχωριστικού μετασχηρατιστή.

→ Παρακολούμε απευθυνθείτε σε εξειδικευμένο ηλεκτρολόγο.

Στην Ελβετία

Στην Ελβετία οι συακευές που αλλάζουν θέσεις και χρησιμοποιούνται υπαίθρια, πρέπει να συνδέονται μέσω προστατευτικού διακότη τρεύματος αφάλματος.

Υποδείξεις χρήσης

→ Πριν τη θέση σε λειτουργία να ελευθερώσετε τον αγωγο πέισης (π. χ. ανοίξτε ενδεχόμενη κλειστή βαλβίδα, κλειστή συσκευή εξαγωγής κλιπ.).

Το υγρό τροφοδοσίας μπορεί να ρυπανθεί από εξερχόμενα λιπαντικά.

Μόνο για τον αρ. προϊόντος 1489 / 1492: Η στεγνή λειτουργία προακλεί αυξημενη φθερα ή και καταστροφή και πρέπει να αποφεύγεται.

→ Εάν δεν υπάρχει πλεόν υγρό για όντληση να αποσυνδεθεί αμέσως, η αντλία.

→ Προσέξτε το μένιστο ύψος ἀντλησης.

Σχετικά με τη σύνδεση της αντλίας στο σύστημα παροχής νερού πρέπει να τηρούνται οι υδραυλικές προδιαγραφές της κάθε χώρας προς αποφυγή αναρρόφησης μη πόσμου νερού.

→ Параколоύμε να ρωτήσετε έναν ειδίκευμένο ιδραυλικό.

Αμμος και άλλα λειαντικά υλικά οδηγουν σε γρηγορότερη φθορά και μείωση της απόδοσης της αντλίας. Ινες θα μπορούσαν να βουλώσουν την τουρμπίνα.

Η αντλία πρέπει κατά τη διάρκεια της λειτουργίας να βυθίζεται στο νερό τουλάχιστον μέχοι το ελάχιστο βάθος (βλέπε 8. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ).

Μόνο για τον αρ. προϊόντος 1489/1492:Μην αφήνετε την αντλία να λειτουργεί πάνω από 10 λεπτά προς την κλειστή πλευρά πίεσης (π.χ. κλειστή βαλβίδα, κλειστή συακευή εξαγωγής, κλπ.).

Σε περίπτωση υπερφόρτωσης απενεργοποιείται η αντλία χάρη στην ενασματωμένη θερμική προστασία του κινητήρα. Το μοτέρ ξανασρχίζει να λειτουργεί αυτόματα όταν κριώσει αρκετά (Βλέπε 6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΒΛΑΒΩΝ).

ΚΙΝΔΥΝΟΣ! Μικρά εξαρτήματα μπορούν να καταποθούν εύκολα. Τα μικρά παιδιά μπορεί να υποστούν ασφυξία από την πλαστική σακούλα. Κρατήστε τα παιδιά μακριά κατά τη διάρκεια της συναρμολόγησης.

2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Συναρμολόγηση ποδιού βάσης (μόνο για χρήση σε στέρνες) [Εικ. Α1]:

Μόνο όταν τοποθετηθεί η αντλία στο έδαφος, πρέπει να συναρμολογηθεί και το πόδι, ώστε η αντλία να μην αναρροφά άμμο ή ρύπους.

1. Σπρώξτε το πόδι ① από κάτω στην αντλία.
2. Βιδώστε το πόδι ① με τις δύο βίδες ② στην αντλία.

Σύνδεση του σωλήνα [Εικ. Α2]:

Το εσωτερικό σπείρωμα 40 mm (1 1/4") (Αρ. προϊόντος 1499: 33 mm (1") εσωτερικό σπείρωμα) στην έξοδο της αντλίας βαθέων φρεάτων μοπορεί, εὰν χρειαστεί, να αντικατασταθεί από τον συμπα-ραδιδόμενο σύνδεσμο αντλίας ③ προς το εξωτερικό σπείρωμα 33 mm (1"). Έται είναι δυνατή η σύνδεση τόσο με το σύστημα GARDENA σωλήνων νερού, όσο και με το συνδετικό με αριθμό 1723/1724 της GARDENA.

1. Βιδώστε με το χέρι το σύνδεσμο της αντλίας ③ (έχει συναρμολογηθεί ήδη από το εργοστάσιο) στην έξοδο της αντλίας, μέχρι να πισσθεί καλά ο στεγανοοποιητικός δακτύλιος ④. Στον αρ. προϊόντος 1499 ο στεγανοδακτύλιος είναι ενσωματωμένος στο σύνδεσμο της αντλίας ③.
2. Συνδέστε τον σωλήνα πίεσης⑤ με το εκάστοτε συνδετικό τμήμα.
3. Δέστε στερεά το οχοινί στερέωσης ⑥ (έχει συναρμολογηθεί ήδη από το εργοστάσιο) στις δύο θηλιές ⑦ για το οχοινί στερέωσης.

"Αριστη αποδοτικότητα της αντλίας επιτυχς" ανεται με σύνδεση σωλήνων 25 mm (1") σε συνδυασμό με συνδετικό της GARDENA με αριθμός προϊόντος 1724 και με οφιγκτήρα σωλήνα. Εάν χρειάζεται να λύνεται συχνά η σύνδεση του σωλήνα, συνιστάται η χρήση του σετ σύνδεσης αντλίας της GARDENA αρ. προϊόντος 1752 σε συνδυασμό με σωλήνα 19 mm (3/4").

3. XEIPISMOΣ

'Αντληση νερού [Εικ. Ο1]:

Για να μπορεί η αντλία να μεταφέρει, πρέπει η σίτα εισόδου της αντλίας να είναι τουλάχιστον 15 εκ. βυθισμένη μέσα στο νερό.

a) Χωρίς πόδι πρέπει η αντλία να στερεωθεί τουλάχιστον 50 cm πάνω από τον πυθμένα.
b) Εάν έχει τοποθετηθεί το πόδι (χρήση σε στέρνες), επιτρέπεται να στηθεί η αντλία στον πυθμένα.

1. Βυθίστε την αντλία σε φρέαρ, στερεώνοντάς την και κρατώντας την από ένα σχοινί ⑥.
   Προσέχετε να μην τεντώνετε και να μην την κρατάτε από το καλώδιο σύνδεοης με το δίκτυο.
2. Ασφαλίστε το σχοινί στερέωσης ⑥.
3. Σε περίπτων πολύ βαθιών φρεάτων (από περ. 5 m) να οδηγήσετε το καλώδιο ⑧ μέσα από δακτύλιους ⑨ στο σχοινί στερέωσης ⑥.
4. Βάλτε το βύσμα του καλωδίου ⑧ σε πρίζα δικτύου. Προσοχή. Η λειτουργία της αντλίαις αρχίζει αμέσως.

Μόνο για τον αρ. προϊόντος 1499:

Αερισμός:

Πριν τη θέση σε λειτουργία ή την ενεργοποίηση της αντίλίας προσέξτε τα εξής: Κατά την πρώτη θέση σε λειτουργία η αντίλία χρειάζεται περ. 60 δευτερόλεπτα μέχρι να γίνει εξαερισμός αφού βυθιστεί στο νερό.
→ Να ενεργοποιείτε την αντλία μετά από αυτή τη φάση βύθισης που διαρκεί 60 δευτερόλεπτα.

Μετά τη θέση σε λειτουργία προκύπτει η λήξη της διαδικασίας αερισμού από ακτίνα νερού από τις απές αερισμού.

Αυτόματη λειτουργία:

Η αντλία αντλεί και σταματά αυτόματα αν δεν υπάρχει άλλο νερό να αντήρει. Χάρη στην βαλβίδα ελέγχου, η πίεση διατηρείται στο λάστιχο μέχρι το λάστιχο να αρχίσει να τραβά νερό. Μόλις το λάστιχο αρχίσει να τραβά νερό (η πίεση στο λάστιχο πέιρτει κάτω από τα 3,5 bar), η αντλία ξεκινά αυτόματα.

Προστασία από την λειτουργία στο κενό (έλεγχος ροής):

Η αντλία αβήνει αυτόματα εάν δεν υπάρχει νερό προς άντληση. (η λειπουργία της αντλίας είναι κυκλική: λειπουργεί για 30 δευτερόλεπτα – αβήνει για 5 δευτερόλεπτα, και αυτό επαναλαμβάνεται 4 φορές. Ο κύκλος αυτός επαναλαμβάνεται στην 1 ώρα, στις 5 ώρες, στις 24 ώρες, 24 ώρες ...). Μόλις επαναβυθιστεί η σίτα εισάδου της αντλίας τουλ. 15 εκ. στο νερό, είναι πάλι έτοιμη για λειπουργία η αντλία.

'Ελεγχος ροής:

Το φλοτέρ σταματά αυτόματα εάν δεν υπάρχει νερό προς άντληση. Σε περίπτωση διαρροής στην είσοδο της αντλίας (π.χ. ππώση πίεσης στο λάστικο ή στην βρύση), το φλοτέρ ανοίγει και κλείνει την αντλία πιο συχνά από 7 φορές μέσα σε 2 λεπτά (με διαρροή μικρότερη από 2001 ή την ώρα), η αντλία οβήνει εντελώς. Για να λειτουργήσει η αντλία ξανά θα πρέπει να την βγάλετε και να την ξαναβάλετε στο ρεύμα.

Βαλβίδα στοπ:

Η ενσωματωμένη βαλβίδα επαναστροφής εμποδίζει την επστροφή του νερού μέσα από την αντλία.

4. ΑΠΟΘΗΚΕΥΣΗ

Θέση εκτός λειτουργίας:

Το προϊόν πρέπει να φυλάσσεται μακριά από παιδιά.

→ Σε κίνδυνο παγετού αποθηκεύστε την αντλία σε ένα χώρο όπου οι θερμοκρασίες δεν κατεβαίνουν κάτω από 0 ΈΕC.

Απόρριψη:

(ούμφωνα με την Οδηνία 2012/19/ΕΕ)

Το προϊόν δεν επιτρέπεται να απορρίπτεται μέσω των κανονικών οικιακών απορριμμάτων. Πρέπει να απορρίπτεται σύμφωνα με τις ισχύουσες προδιαγραφές προστασίας του περιβάλλοντος.

ΣΗΜΑΝΤΙΚΟ!

→ Απορρίψτε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιοχής σας.

5. ΣΥΝΤΗΡΗΣΗ

Καθαρισμός του πεδίου αναρρόφησης [Εικ. Μ1]:

ΚΑΝΔΥΝΟΣ! Ηλεκτροπληξία!

Υπορχει κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα.

→ Πριν από εργασίες συντήρησης να διακόψετε την παροχή ρεύματος.

1. Ξεβιδώστε και τις δύο βίδες ⑩ και αφαιρέστε τη σίτα ⑪.
2. Καθαρίστε το πεδίο αναρρόφησης της αντλίας και τη σίτα⑪.
3. Επανατοποθετήστε τη σίτα⑪ και στερεώστε το πεδίο αναρρόφησης και βιδώστε με τις δύο βίδες ⑩.

6. ANTIMETΩΠΙΣΗ ΒΛΑΒΩΝ

ΚΑΝΔΥΝΟΣ! Ηλεκτροπληξία!

Υπορχει κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα.

→ Αποσυνδέετε τη αντλία βαθέων φρεάτων από το δίκτυο πριν από τη διόρθωση ελαττωμάτων.

Πρόβλημα Πιθανή ατια Λύση

Η αντλία λειτουργεί,αλλά δεν αντλεί	Ο σέρας δεν μπορεί να φύγει,επειδή ο ασλήνας υπά πίεσηείναι κλειστός.	→ Ανολξτε το ασλήνα υπό πίεση(π. χ. λυγισμένος ασλήνας).
	Βουλωμένο πεδίααναρρόφησης.	→ Καθαρισμός της περιοχήςαναρρόφησης(βλέπε 5. ΣΥΝΤΗΡΗΣΗ).
	Κατά τη θέση σε λειτουργίαη στάθμη του νερού βρίσκεταικάτω από τη ελόχιστη στάθμητου νερού.	→ Βυθίστε την αντλία πιοβαθία (προσέξτε την ελόχιστηστάθμη νερού: βλέπε8. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ).
	Μπλοκάρει η βαλβίδααντεπιστροφής.	→ Κωδ. 1499:Επικοινωνήστε με το τμήμασέρβις της GARDENA.
Η αντλία δεν παίρνειμπροστά ή σταματάεικατά τη διάρκεια τηςλειτουργίας	Ο θερμοδιακόπτης ασφολειαςαπενεργποιήθηκε την αντλίαλόγω υπερθερμανσης.	→ Καθαρισμός της περιοχήςαναρρόφησης(βλέπε 5. ΣΥΝΤΗΡΗΣΗ).Προσέξτε την μεγιστηθερμοκρασία του αντλούμε νουνερού (35° Κολαίου).
	Διακόπηκε η παροχήρεύματος.	→ Ελέγξτε τις ασφάλειες καιτους ηλεκτρικούς συνδέσμους.
	Έχουν κολλήσει ρύποιθ στοπεδίο αναρρόφησης.	→ Καθαρισμός της περιοχήςαναρρόφησης(βλέπε 5. ΣΥΝΤΗΡΗΣΗ).
Η αντλία λειτουργεί,αλλά μειώνεται απότομαη απόδοσή της	Βουλωμένο πεδίααναρρόφησης.	→ Καθαρισμός της περιοχήςαναρρόφησης(βλέπε 5. ΣΥΝΤΗΡΗΣΗ).
	Μόνο για τον αρ. προϊό-ντος 1499:Έλειψη νερού: Ο μηχανισμόςπροστασίας από λειτουργία στοκενό έκλειοε την αντλία εξαιλαςτης χαμηλής ατάθμης του νερού.	Η αντλία λειτουργεί αν είναιβυθιαμένη τουλάχιστο κάτωαπό τα 15 cm.→ Βυθίστε την αντλία τουλάχιστο12cm κάτω από το νερά.
Μόνο για τον αρ. προϊό-ντος 1499: Η αντλία ενεργοποιείται και απενεργο ποιείταιανομούμορφα	Η ασφάλεια διαρροήςενεργοποιήθηκε λόγω διαρροής.	→ Ελέγξτε τα εξαρτήματασύνδοσης, το συλήνα και τοεξάρτημα εκτόξεισης καιεπισκευάστε τη διαρροή.

ΥΠΟΔΕΙΞΗ: Σε άλλες βλάβες απευθυνθείτε στο κέντρο Σέρβις GARDENA. Επισκευές επιτρέπεται να εκτελούνται μόνο από τα κέντρα Σέρβις της GARDENA καθώς και από εξειδικευμένους εμπόρους που είναι εξουσιοδοτημένοι από την GARDENA.

1. E3APTHMATA

Σύνδεσμος GARDENA	Για όριση εκμετάλλευση της ισχύος της αντίλίας.	κωδ. 1723/1724
Σετ σύνδεσης αντίλίας GARDENA	Εάν χρειάζεται συχνά λασκάρισμα ο σύνδεσμος του αωλήνα.	κωδ. 1752

Μόνο για τον αρ. προϊόντος1489/1492: Σύστημαασφαλείας GARDENA γιατην περίπτωση στεγνήςλειτουργίας *	Diακόπει αυτόματα τη λειτουργία της αντλίαςόταν δεν υπάρχει πλέον μέσο αντλησης.	κωδ. 1741
Μόνο για τον αρ. προϊόντος1489/1492:Ηλεκτρονικός διακόπηςπίεσης GARDENA*	Με σύστημα ασφαλείας κατά στεγνήςλειτουργίας. Ιδανικό για μετασκευή μίαςαντλίας αε αυτόματη συσκευή παροχήςνερου οικιακής χρήσης.	κωδ. 1739

* Το αύστημα ασφαλείας GARDENA κατά στεγνής λειτουργίας / ο ηλεκτρονικός διακόπτης πίεσης δεν επιτρέπεται να τοοποθετηθούν επάνω στην αντλία, διόπ δεν επιτρέπεται να βυθιστούν σε νερό.

1. TEXNIKA ΣΤΟΙΧΕΙΑ

Αντλία βαθέων φρεάτων Μονάδα Τιμή (κωδ. 1489) Τιμή (κωδ. 1492) Τιμή (κωδ. 1499)
Ονομαστική ισχύς	W	850	950	950
Μέγ. ικανότητα άντλησης	l/h	5.500*	6.000*	6.000*
Μέγ. πίεση /Μέγ. ύψος άντλησης	bar / m	4,5 / 45	5,0 / 50	5,0 / 50
Μέγ. βάθος βύθιοης	m	19	19	19
Καλώδιο σύνδεσης	m	22 H07RN-F	22 H07RN-F	22 H07RN-F
Σύνδεση αντλίας	mm (°)	40 (1 1/4)εωτερικόσπείρωμα	40 (1 1/4)εωτερικάσπείρωμα	33 (1)εωτερικόσπείρωμα
Ελάχιστη στάθμη νερούκατά τη θέση σελεττουργία (από τοεπάνω άκρο φίλτρου)	cm	>15	>15	>15
Βάρος χωρίς καλώδιο(περίπου)	kg	7,5	8,25	9
Σκοινί στερέωσης	m	22	22	22
Διάμετρος περιβλήματος(Mέγ.)	mm	<98	<98	<98
Μέγ. θερμοκρασίααντλουμένου νερού	°C	35	35	35
Τάση ηλεκτρικού δικτύου /Συχνότητα ηλεκτρικούδικτύου	V / Hz	220 – 240 / 50	220 – 240 / 50	220 – 240 / 50

* Σε χρήση σε σωλήνα φρεστίου με 0 10 εκ. δεν επιτυγχάνεται η μέγιστη ποσότητα μεταφοράς.

9. ΕΓΓΥΗΣΗ/ΣΕΡΒΙΣ

9.1 Δήλωση προϊόντος:

Δηλώστε το προϊόν σας στη διεύθυνοη gardena.com/registration.

9.2 Σέρβις:

Βρείτε τα τρέχοντα οτοιχεία επικοινωνίας του σέρβις μας οτο πίσω εξώφυλλο και οτο διαδίκτυο;

• ΕΜάδα: https://www.gardena.com/gr/servis-kai-ypostirixi/symvoules/epikoinonia/
- Kúnpoc: https://www.gardena.com/cy/servis-kai-ypostirixi/symvoules/epikoinonia/

Χαρακτηριστικό διάγραμμα
