55005 Inox - Wasserpumpe GARDENA - Kostenlose Bedienungsanleitung

Marke	Gardena
Modell	55005 Inox
Produkttyp	Tauchpumpe
Gehäusematerial	Edelstahl
Gehäusedurchmesser (max.)	< 98 mm
Gewicht ohne Kabel (ca.)	9 kg
Länge des Anschlusskabels	22 m (H07RN-F)
Länge des Aufhängeseils	22 m
Stromversorgung	220 – 240 V / 50 Hz
Nennleistung	950 W
Max. Durchflussmenge	6 000 l/h
Max. Druck / Max. Förderhöhe	5 bar / 50 m
Max. Eintauchtiefe (ab Oberkante Filter)	19 m
Min. Eintauchtiefe (im Betrieb)	> 15 cm
Max. Flüssigkeitstemperatur	35 °C
Anschluss Druckleitung	Innengewinde 40 mm (1 1/4") oder 33 mm (1") je nach Ausführung
Hauptfunktionen	Automatisches Pumpen, Trockenlaufschutz, Rückschlagventil, Thermoschutz
Wartung und Reinigung	Regelmäßige Reinigung des Ansaugfußes und des Siebs
Ersatzteile verfügbar	GARDENA-Adapter (Art.-Nr. 1723/1724), Anschluss-Set (Art.-Nr. 1752)
Sicherheit	Mit Fehlerstromschutzschalter 30 mA betreiben, nicht bei Personen im Wasser verwenden, keine brennbaren Flüssigkeiten pumpen
Bestimmungsgemäße Verwendung	Brunnen (mind. Durchmesser 10 cm), Zisternen, Klarwasserbehälter
Garantie	Registrierung auf gardena.com/registration

Häufig gestellte Fragen - 55005 Inox GARDENA

Wie installiere ich die Pumpe im Brunnen?

Tauchen Sie die Pumpe mit dem Aufhängeseil ein (nie am Kabel ziehen). Die Pumpe muss mindestens 15 cm eingetaucht sein. Befestigen Sie das Seil außerhalb des Brunnens. Bei tiefen Brunnen (über 5 m) befestigen Sie das Stromkabel mit Kabelbindern am Befestigungsseil.

Was tun, wenn die Pumpe anläuft aber kein Wasser fördert?

Überprüfen Sie, ob die Druckleitung geschlossen ist (öffnen Sie sie). Reinigen Sie den Ansaugfuß, falls verstopft. Stellen Sie sicher, dass die Pumpe ausreichend eingetaucht ist (min. 15 cm). Wenn das Rückschlagventil blockiert ist, kontaktieren Sie den Kundendienst.

Die Pumpe stoppt während des Betriebs von selbst, warum?

Der Thermoschutz hat die Pumpe bei Überhitzung abgeschaltet. Reinigen Sie den Ansaugfuß und prüfen Sie, ob die Wassertemperatur 35 °C nicht überschreitet. Überprüfen Sie auch die elektrischen Sicherungen.

Kann ich Salzwasser oder andere Flüssigkeiten als Süßwasser pumpen?

Nein, diese Pumpe ist nur für unbelastetes Süßwasser ausgelegt. Das Pumpen von Salzwasser, korrosiven, brennbaren Flüssigkeiten oder Kohlenwasserstoffen ist verboten.

Wie warte ich die Pumpe?

Trennen Sie die Pumpe vor jeder Wartung vom Stromnetz. Reinigen Sie regelmäßig den Ansaugfuß und das Sieb, indem Sie die beiden Schrauben lösen. Lagern Sie die Pumpe im Winter frostfrei.

Die Pumpe läuft, aber die Durchflussmenge sinkt plötzlich, was tun?

Dies ist oft auf einen verstopften Ansaugfuß zurückzuführen. Reinigen Sie ihn. Überprüfen Sie auch, ob die Pumpe mindestens 15 cm eingetaucht ist.

Wie hoch ist die maximale Eintauchtiefe?

Die maximale Eintauchtiefe (ab Oberkante Filter) beträgt 19 Meter.

Kann ich die Pumpe mit einem 19 mm (3/4") Schlauch verwenden?

Ja, aber für optimale Leistung wird ein 25 mm (1") Schlauch mit dem GARDENA-Adapter Art.-Nr. 1723/1724 empfohlen. Wenn Sie den Schlauch häufig abnehmen müssen, verwenden Sie das Anschluss-Set Art.-Nr. 1752.

Wie schütze ich die Pumpe vor Frost?

Bei Frostgefahr die Pumpe vom Netz trennen, vollständig entleeren und an einem frostgeschützten Ort lagern. Lassen Sie niemals Wasser im Inneren gefrieren.

Wo finde ich Ersatzteile oder den Kundendienst?

Zubehör wie der Adapter (Art.-Nr. 1723/1724) und das Anschluss-Set (Art.-Nr. 1752) sind erhältlich. Für den Kundendienst kontaktieren Sie Gardena über die Website: https://www.gardena.com/de/c/service/kontakt.

BEDIENUNGSANLEITUNG 55005 Inox GARDENA

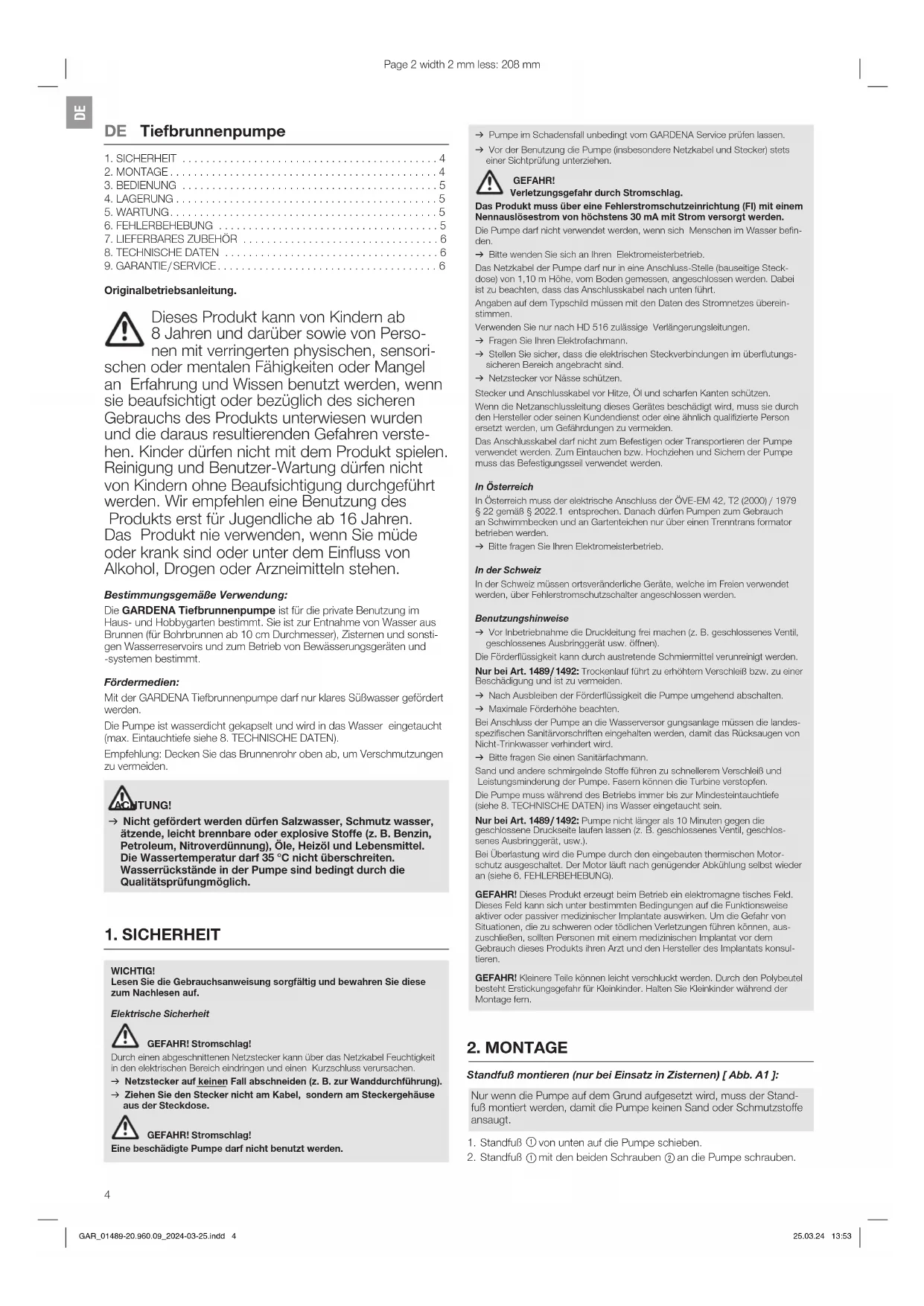

DE Betriebsanleitung

Tiefbrunnenpumpe

EN Operator's manual

Deep Well Pump

FR Mode d'emploi

Pompe de forage

1. SICHERHEIT 4
2. MONTAGE....4
3. BEDIENUNG 5
4. LAGERUNG 5
5. WARTUNG....5
6. FEHLERBEHEBUNG 5
7. LIEFERBARES ZUBEHÖR 6
8. TECHNISCHE DATEN 6
9. GARANTIE/SERVICE....6

Originalbetriebsanleitung.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Wir empfehlen eine Benutzung des Produkts erst für Jugendliche ab 16 Jahren. Das Produkt nie verwenden, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen.

Bestimmungsgemäße Verwendung:

Die GARDENA Tiefbrunnenpumpe ist für die private Benutzung im Haus- und Hobbygarten bestimmt. Sie ist zur Entnahme von Wasser aus Brunnen (für Bohrbrunnen ab 10 cm Durchmesser), Zisternen und sonstigen Wasserreservoirs und zum Betrieb von Bewässerungsgeräten und -systemen bestimmt.

Fördermedien:

Mit der GARDENA Tiefbrunnenpumpe darf nur klares Süßwasser gefördert werden.

Die Pumpe ist wasserdicht gekapselt und wird in das Wasser eingetaucht (max. Eintauchtiefe siehe 8. TECHNISCHE DATEN).

Empfehlung: Decken Sie das Brunnenrohr oben ab, um Verschmutzungen zu vermeiden.

ITUNG!

→ Nicht gefördert werden dürfen Salzwasser, Schmutz wasser, ätzende, leicht brennbare oder explosive Stoffe (z. B. Benzin, Petroleum, Nitroverdünnung), Öle, Heizöl und Lebensmittel. Die Wassertemperatur darf 35 °C nicht überschreiten. Wasserrückstände in der Pumpe sind bedingt durch die Qualitätsprüfungmöglich.

1. SICHERHEIT

WICHTIG!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Elektrische Sicherheit

GEFAHR! Stromschlag!

Durch einen abgeschnittenen Netzstecker kann über das Netzkabel Feuchtigkeit in den elektrischen Bereich eindringen und einen Kurzschluss verursachen.

→ Netzstecker auf keinen Fall abschneiden (z. B. zur Wanddurchführung).

→ Ziehen Sie den Stecker nicht am Kabel, sondern am Steckergehäuse aus der Steckdose.

GEFAHR! Stromschlag!

Eine beschädigte Pumpe darf nicht benutzt werden.

→ Pumpe im Schadensfall unbedingt vom GARDENA Service prüfen lassen.
→ Vor der Benutzung die Pumpe (insbesondere Netzkabel und Stecker) stets einer Sichtprüfung unterziehen.

GEFAHR!

Verletzungsgefahr durch Stromschlag.

Das Produkt muss über eine Fehlerstromschutzeinrichtung (FI) mit einem Nennauslösestrom von höchstens 30 mA mit Strom versorgt werden.

Die Pumpe darf nicht verwendet werden, wenn sich Menschen im Wasser befinden.

→ Bitte wenden Sie sich an Ihren Elektromeisterbetrieb.

Das Netzkabel der Pumpe darf nur in eine Anschluss-Stelle (bauseitige Steck-dose) von 1,10 m Höhe, vom Boden gemessen, angeschlossen werden. Dabei ist zu beachten, dass das Anschlusskabel nach unten führt.

Angaben auf dem Typschild müssen mit den Daten des Stromnetzes übereinstimmen.

Verwenden Sie nur nach HD 516 zulässige Verlängerungsleitungen.

→ Fragen Sie Ihren Elektrofachmann.

→ Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssicheren Bereich angebracht sind.

→ Netzstecker vor Nässe schützen.

Stecker und Anschlusskabel vor Hitze, Öl und scharfen Kanten schützen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt worden, um Gefährdungen zu vormoiden.

Das Anschlusskabel darf nicht zum Befestigen oder Transportieren der Pumpe verwendet werden. Zum Eintauchen bzw. Hochziehen und Sichern der Pumpe muss das Befestigungsseil verwendet werden.

In Österreich

In Österreich muss der elektrische Anschluss der ÖVE-EM 42, T2 (2000) / 1979 § 22 gemäß § 2022.1 entsprechen. Danach dürfen Pumpen zum Gebrauch an Schwimmbecken und an Gartenteichen nur über einen Trenntrans formator betrieben werden.

→ Bitte fragen Sie Ihren Elektromeisterbetrieb.

In der Schweiz

In der Schweiz müssen ortsveränderliche Geräte, welche im Freien verwendet werden, über Fehlerstromschutzschalter angeschlossen werden.

Benutzungshinweise

→ Vor Inbetriebnahme die Druckleitung frei machen (z. B. geschlossenes Ventil, geschlossenes Ausbringgerät usw. öffnen).
Die Förderflüssigkeit kann durch austretende Schmiermittel verunreinigt werden.

Nur bei Art. 1489/1492: Trockenlauf führt zu erhöhtem Verschleiß bzw. zu einer Beschädigung und ist zu vermeiden.

→ Nach Ausbleiben der Förderflüssigkeit die Pumpe umgehend abschalten.

→ Maximale Förderhöhe beachten.

Bei Anschluss der Pumpe an die Wasserversor gungsanlage müssen die landesspezifischen Sanitärvorschriften eingehalten werden, damit das Rücksaugen von Nicht-Trinkwasser verhindert wird.

→ Bitte fragen Sie einen Sanitärfachmann.

Sand und andere schmirgelnde Stoffe führen zu schnellerem Verschleiß und Leistungsminderung der Pumpe. Fasern können die Turbine verstopfen.

Die Pumpe muss während des Betriebs immer bis zur Mindesteintauchtiefe (siehe 8. TECHNISCHE DATEN) ins Wasser eingetaucht sein.

Nur bei Art. 1489/1492: Pumpe nicht länger als 10 Minuten gegen die geschlossene Druckseite laufen lassen (z. B. geschlossenes Ventil, geschlossenes Ausbringgerät, usw.).

Bei Überlastung wird die Pumpe durch den eingebauten thermischen Motorschutz ausgeschaltet. Der Motor läuft nach genügender Abkühlung selbst wieder an (siehe 6. FEHLERBEHEBUNG).

GEFAHR! Dieses Produkt erzeugt beim Botrieb ein elektromagne tisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den Hersteller des Implantats konsultieren.

GEFAHRI! Kleinere Teile können leicht verschluckt werden. Durch den Polybeutel besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

2. MONTAGE

Standfuß montieren (nur bei Einsatz in Zisternen) [Abb. A1]:

Nur wenn die Pumpe auf dem Grund aufgesetzt wird, muss der Standfuß montiert werden, damit die Pumpe keinen Sand oder Schmutzstoffe ansaugt.

1. Standfuß ① von unten auf die Pumpe schieben.
2. Standfuß ① mit den beiden Schrauben ② an die Pumpe schrauben.

Schlauch anschließen [Abb. A2]:

Das 40 mm (1 1/4")-Innengewinde (Art.1499: 33 mm (1")-Innen gewinde) am Ausgang der Tief brunnen pumpe kann bei Bedarf mit dem mitgeliefertenPumpen-Anschlussstück ③ zum 33 mm (1")-Außengewinde umgerüstet werden. Somit wird der Anschluss an das GARDENA Wasserschlauch-Stecksystem sowie das GARDENA Anschlussstück Art. 1723/1724 ermöglicht.

1. Pumpenanschlussstück ③ (werksseitig bereits montiert) von Hand in den Ausgang der Pumpe schrauben, bis der Dichtring(4) satt angepresst wird. Bei Art. 1499 ist der Dichtring im Pumpen-Anschlussstück ③ integriert.
2. Druckschlauch ⑤ mit dem jeweiligen Anschlussstück anschließen.
3. Befestigungsseil ⑥ (werksseitig bereits montiert) an beide Ösen ⑦ für das Befestigungsseilfestbinden.

Eine optimale Ausnutzung der Förderleistung der Pumpe wird erreicht, durch Anschluss von 25 mm (1")-Schläuchen in Verbindung mit dem GARDENA Anschlussstück Art. 1724 und einer Schlauchschelle. Wenn die Schlauchverbindung häufig gelöst werden soll, empfiehlt sich die Verwendung des GARDENA Pumpen-Anschlusssatz Art. 1752 in Verbindung mit einem 19 mm (3/4")-Schlauch.

3. BEDIENUNG

Wasser pumpen [Abb. 01]:

Damit die Pumpe fördern kann, muss das Einlaufsieb der Pumpe min. 15 cm ins Wasser eingetaucht sein.

a) Ohne Standfuß muss die Pumpe mind. 50 cm über dem Grund befestigt werden.
b) Wenn der Standfuß montiert wurde (Zisterneneinsatz), darf die Pumpe auf dem Grund aufgestellt werden.

1. Pumpe an dem Befestigungsseil® in einen Brunnen oder Schacht eintauchen. Das Netzkabel darf dabei nicht auf Zug beansprucht werden.
2. Befestigungsseil ⑥ sichern.
3. Bei tiefen Brunnen oder Schächten (ab ca. 5 m) das Anschlusskabel ⑧ mit Schellen ⑨ am Befestigungsseil ⑥ führen.
4. Netzstecker des Anschlusskabels® in eine Netzsteckdose stecken. Achtung! Die Pumpe startet sofort.

Nur bei Art. 1499:

Entlüftung:

Vor Inbetriebnahme bzw. dem Einschalten der Pumpe beachten: Bei Erstinbetriebnahme benötigt die Pumpe ca. 60 Sekunden, bis sie nach dem Eintauchen in das Wasser entlüftet hat.

→ Die Pumpe erst nach dieser 60 Sekunden-Eintauchphase in Betrieb nehmen.

Nach Inbetriebnahme wird durch einen Wasserstrahl aus den Entlüftungsbohrungen das Ende des Entlüftungsvorgangs angezeigt.

Automatikbetrieb:

Die Pumpe pumpt und schaltet automatisch ab, sobald kein Wasser mehr entnommen wird. Der Druck bleibt wegen des Rückschlagventils solange im Schlauch erhalten, bis über den Schlauch Wasser entnommen wird. Wenn über den Schlauch Wasser entnommen wird (der Druck im Schlauch fällt unter 3,5 bar) schaltet die Pumpe automatisch ein.

Trockenlaufsicherung(Durchfluss-Kontrolle):

Die Pumpe schaltet bei Ausbleiben der Förderflüssigkeit automatisch ab (die Pumpe läuft im Zyklus 30 Sec. ein – 5 Sec. aus (4x). In 1 Std., 5 Std., 24 Std., 24 Std ... wird dieser Zyklus wiederholt). Sobald das Einlaufsieb der Pumpe wieder min. 15 cm ins Wasser eingetaucht ist, ist die Pumpe wieder betriebsbereit.

Durchfluss-Kontrolle:

Die Durchfluss-Kontrolle schaltet die Pumpe ab, sobald kein Wasser mehr entnommen wird. Bei einer Undichtheit auf der Druckseite (z. B. undichter Druckschlauch oder Wasserhahn) schaltet die Pumpe in kurzen Zeitabständen ein und aus. Wenn die Pumpe häufiger als 7 x in 2 min. (bei einer Leckage < 200 l/h) ein- und ausschaltet, schaltet die Pumpe ganz aus. Wenn die Undichtheit auf der Druckseite beseitigt ist muss die Pumpe aus- und wieder eingesteckt werden, damit sie wieder betriebsbereit ist.

Rückschlagventil:

Das eingebaute Rückschlagventil verhindert das Zurückfließen des Wassers durch die Pumpe.

4. LAGERUNG

Außerbetriebnahme:

Das Produkt muss für Kinder unzugänglich aufbewahrt werden.

→ Bei Frostgefahr die Pumpe an einem frostsicheren Ort lagern.

Entsorgung:

(gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG!

→ Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-Sammelstelle.

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte: (gilt nur für Deutschland)

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: in diesem Fall ist die Abholung des Altgerätes für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrages für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerätes zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien

• 1 (Wärmeüberträger),
• 2 (Bildschirmgeräte) und

- 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

5. WARTUNG

Ansaugbereich reinigen [Abb. M1]:

GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom. → Vor der Wartung die Tiefbrunnenpumpe vom Netz trennen.

1. Beide Schrauben ⑩ ausschrauben und das Einlaufsieb ⑪ abnehmen.
2. Ansaugbereich der Pumpe und Einlaufsieb⑪ reinigen.
3. Einlaufsieb ⑪ wieder um den Ansaugbereich befestigen und mit den beiden Schrauben ⑩ festschrauben.

6. FEHLERBEHEBUNG

GFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom.

→ Vor dem Beheben von Störungen die Tiefbrunnenpumpe vom Netz trennen.

Problem Mögliche Ursache Abhilfe

Pumpe läuft, fördert aber nicht	Luft kann nicht entweichen, da Druckleitung geschlossen.	→ Druckleitung öffnen (z. B. geknickter Druckschlauch).
	Ansaugbereich ist verstopft. →	Ansaugbereich reinigen (siehe 5. WARTUNG).
	Wasserspiegel bei Inbetriebnahme unter Mindestwasserstand.	→ Pumpe tiefer eintauchen (Mindestwasserstand beachten:siehe 8. TECHNISCHE DATEN).
	Rückschlagventil blockiert. →	Art. 1499: GARDENA Service kontaktieren.
Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen	Thermoschutzschalter hat Pumpe wegen Überhitzung abgeschaltet.	→ Ansaugbereich reinigen (siehe 5. WARTUNG). Max. Medientemperatur (35 °C) beachten.
	Stromversorgungunterbrochen.→	Sicherungen und elektrische Steckverbindungen prüfen.
	Schmutzpartikel sind im Ansaugbereicheingklemmt.	→ Ansaugbereich reinigen (siehe 5. WARTUNG).
Pumpe läuft, aber Förderleistunggeht plötzlich zurück	Ansaugbereich ist verstopft.	→ Ansaugbereich reinigen (siehe 5. WARTUNG).
	Nur für Art. 1499: Wassermangel, Trockenlauf-Sicherung hat die Pumpe wegen zu geringem Wasserstand abgeschaltet.	Die Pumpe ist nur betriebsbereit, wenn sie min. 15 cm einge-taucht ist.→ Pumpe min. 15 cm in das Wasser eintauchen.
Nur für Art. 1499: Pumpe schaltet unregelmäßig ein und aus	Leckage-Sicherung hat wegen Undichthelt angesprochen.	→ Verbindungsteile, Schlauch undAusbringerät prüfen und Leckage beseitigen.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

1. LIEFERBARES ZUBEHÖR

GARDENA Anschlussstück Für eine optimale Ausnutzung der Förderleistung der Pumpe.		Art. 1723/1724
GARDENA Pumpen-Anschlusssatz	Wenn die Schlauchverbindung häufig gelöst werden soll.	Art. 1752
Nur für Art. 1489 / 1492: GARDENA Trockenlauf-sicherung *	Schaltet die Pumpe bei ausbleibendem Fördermedium automatisch ab.	Art. 1741
Nur für Art. 1489 / 1492: GARDENA Elektronischer Druckschalter *	Mit Trockenlaufsicherung. Ideal zum Umrüsten einer Pumpe zum Hauswasserautomaten.	Art. 1739

* GARDENA Trockenlaufsicherung / Elektronischer Druckschalter dürfen nicht direkt auf die Pumpe montiert werden, da diese nicht in das Wasser eingetaucht werden dürfen.

1. TECHNISCHE DATEN

Tiefbrunnenpumpe Einheit Wert (Art. 1489) Wert (Art. 1492) Wert (Art. 1499)
Nennleistung W 850 950 950
Max. Fördermenge	l/h	5.500^	6.000^	6.000^
Max. Druck / Max. Förderhöhe	bar / m	4,5 / 45	5,0 / 50	5,0 / 50
Max. Eintauchtiefe	m	19	19	19
Anschlusskabel	m	22 H07RN-F	22 H07RN-F	22 H07RN-F
Pumpenanschluss	mm (")	40 (1 1/4) Innengewinde	40 (1 1/4) Innengewinde	33 (1) Innengewinde
Mindestwasserstand bei Inbetriebnahme (von Oberkante Filter)	cm	>15	>15	>15
Gewicht ohne Kabel (ca.)	kg	7,5	8,25	9
Befestigungssell m 22		22	22
Gehäuse-Durchmesser (max.)	mm	<98	<98	<98
Max. Medientemperatur	°C	35	35	35
Netzspannung/Netzfrequenz	V / Hz	220 – 240 / 50	220 – 240 / 50	220 – 240 / 50

* Bei Verwendung in einem Brunnenrohr mit ∅ 10 cm wird die max. Fördermenge nicht erreicht.

9. GARANTIE/SERVICE

9.1 Produktregistrierung:

Registrieren Sie Ihr Produkt unter gardena.com/registration.

9.2 Service:

9.2.1 Service-Leistungen:

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA

– Rücksendeportal unter www.gardena.de/service/reparatur-service

- nur innerhalb Deutschlands

- Kompetente Beratung bei Störung/Reklamation durch unseren Technischen Service

- Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service

Bearbeitungsdauer in unserem Haus max. 2 Arbeitstage

9.2.2 Service-Anschrift:

Die aktuellen Kontaktinformationen zu unserem Service finden Sie online:

• Deutschland: https://www.gardena.com/de/service/beratung/kontakt/
• Österreich: https://www.gardena.com/at/service/beratung/kontakt/
  • Schweiz: https://www.gardena.com/ch-de/service/beratung/kontakt/

Deutschland

Kontaktformular https://www.gardena.com/de/service/beratung/kontakt/

Anschrift GARDENA Manufacturing GmbH Service Hans-Lorenser-Str. 40 D-89079 Ulm

Technische Störungen / Reklamationen

Telefon [phone] Fax [phone]

Reparaturen / Antworten auf Kostenvoranschläge

Telefon [phone] Fax [phone]

Ersatzteilbestellung/Allgemeine Produktberatung

Telefon [phone] Fax [phone]

Österreich

Telefon (+43) (0) 732 77 01 01-485 Kontaktformular https://www.gardena.com/at/service/beratung/kontakt/ Anschrift Husqvama Austria GmbH Industriezeile 36 4010 Linz

Schweiz

Telefon (+41) (0) 62 887 37 90 E-Mail [e-mail] Kontakt https://www.gardena.c Anschrift Husqvarna Schweiz AG Consumer Products Industriestrasse 10 5506 Mägenwil

EN Deep Well Pump

1. SAFETY 7
2. ASSEMBLY 7
3. OPERATION....7
   4.STORAGE 8
4. MAINTENANCE 8
5. TROUBLESHOOTING 8
6. ACCESSORIES 8
7. TECHNICAL DATA....8
8. WARRANTY/SERVICE....9

GEVAAR! Elektrische schok!

GEVAAR! Elektrische schok!

Automatische werking:

VAAR! Elektrische schok!

'AAR! Elektrische schok!

8. TECHNISCHE GEGEVENS

Deutschland / Germany

GARDENA Manufacturing GmbH

Central Service

Hans-Licower-Straße 40

0.83179 (lm)

2014/15/20

100ml/kg/h.

140,751

Недр. Кипей:

(49) 731 490-780

www.gardane.com/de/vortaki

Albanla

KRAFT SHPK

Aubrianda Trapo Daray

Amsterdam Hand-Offies

SIN

1051 Tran

Phone: -3551 69 877 7621

rfc@kraft

A

Argentina

ROBERTO C. HUMBO S.R.L

Fredia Norice

[意]

Benavidez. ZC: 1621

Виджё Аггэ

Phone (-54) 11 5263 7662

www.10000.com.cn

2014年1月

Armenia

AES Systems LLC

Marshall Behalazuan (vespe 562)

(122 Yeuan)

Phone: [phone]

10.16. 31:40 do bot 201

Austria / Osterreich

C. Parna A. Eira Eirch

industries

4010 L17

Tel: [phone]

www.gardare.com/Service/portalunakontalv

1. 2017年1月1日

Azerbaijan

Figure Xusui Firmasi

HARSOHE LLC 170 Polischal
