| Marca | Gardena |
| Modelo | 55005 Inox |
| Tipo de produto | Bomba de poço submersível |
| Material do invólucro | Inox (aço inoxidável) |
| Diâmetro do invólucro (máx.) | < 98 mm |
| Peso sem cabo (aprox.) | 9 kg |
| Comprimento do cabo de alimentação | 22 m (H07RN-F) |
| Comprimento do filme de suspensão | 22 m |
| Alimentação elétrica | 220 – 240 V / 50 Hz |
| Potência nominal | 950 W |
| Vazão máx. | 6 000 l/h |
| Pressão máx. / Altura de recalque máx. | 5 bar / 50 m |
| Profundidade de imersão máx. (da borda superior do filtro) | 19 m |
| Profundidade de imersão mín. (em funcionamento) | > 15 cm |
| Temperatura do líquido máx. | 35 °C |
| Conexão do tubo de recalque | Rosca interna 40 mm (1 1/4") ou 33 mm (1") conforme versão |
| Funções principais | Bombeamento automático, proteção contra falta de água, válvula de retenção, disjuntor térmico |
| Manutenção e limpeza | Limpeza regular da base de aspiração e do crivo |
| Peças de reposição disponíveis | Adaptador GARDENA (ref. 1723/1724), kit de conexão (ref. 1752) |
| Segurança | Usar com disjuntor DR 30 mA, não utilizar na presença de pessoas na água, não bombear líquidos inflamáveis |
| Uso conforme | Poços (diâmetro mín. 10 cm), cisternas, reservatórios de água limpa |
| Garantia | Registro em gardena.com/registration |
Perguntas frequentes - 55005 Inox GARDENA
Perguntas dos utilizadores sobre 55005 Inox GARDENA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Bomba de água em formato PDF gratuitamente! Encontre o seu manual 55005 Inox - GARDENA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 55005 Inox da marca GARDENA.
MANUAL DE UTILIZADOR 55005 Inox GARDENA

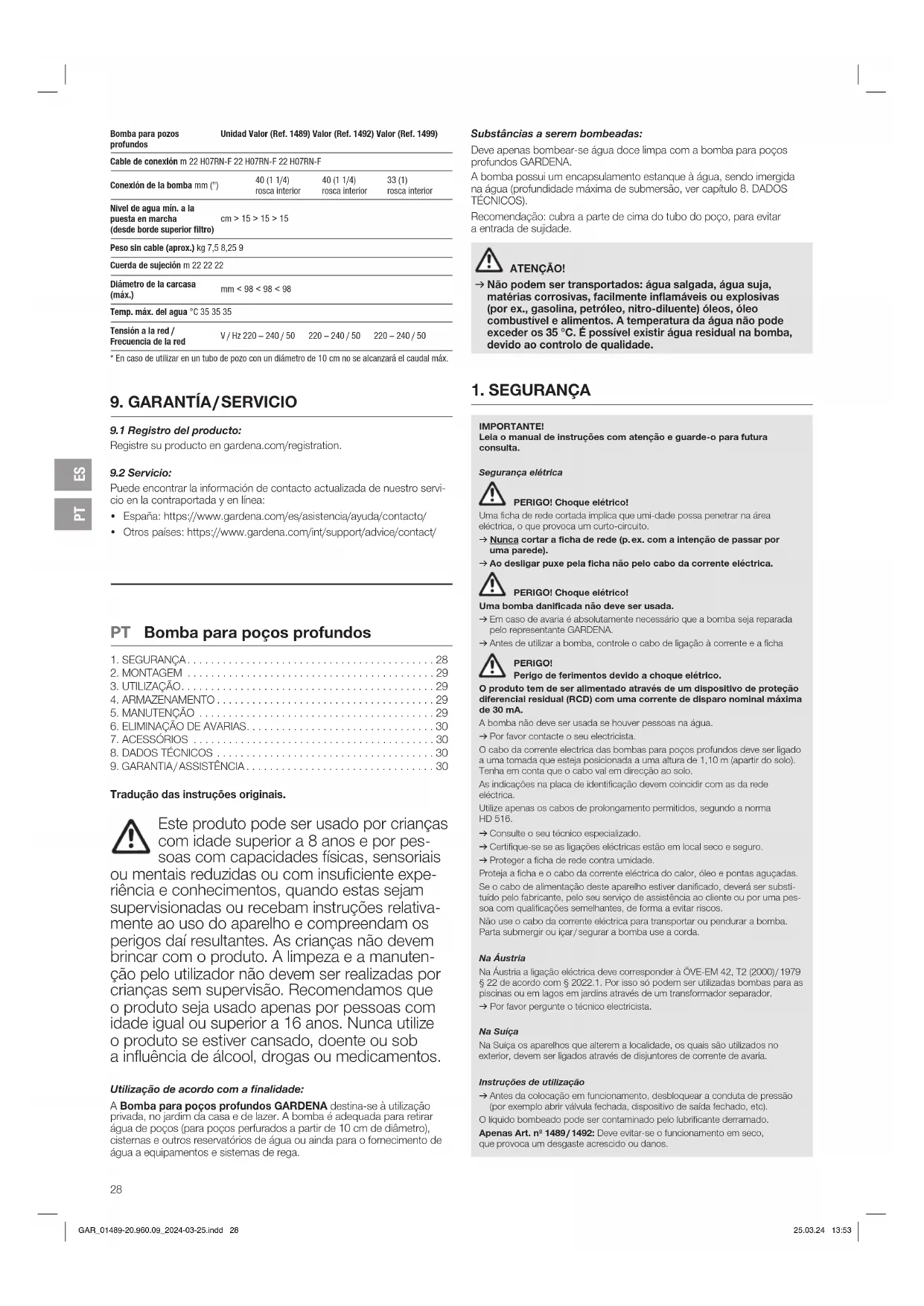

PT Manual de instruções
Bomba para poços profundos
PT Bomba para poços profundos
- SEGURANCA....28
- MONTAGEM 29
- UTILIZAÇÃO....29
- ARMAZENAMENTO....29
- MANUTENÇÃO 29
- ELIMINAÇÃO DE AVARIAS....30
- ACESSÓRIOS ..... 30
- DADOS TÉCNICOS 30
- GARANTIA/ASSISTÊNCIA....30
Tradução das instruções originais.
Este produto pode ser usado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimentos, quando estas sejam supervisionadas ou recebam instruções relativamente ao uso do aparelho e compreendam os perigos daí resultantes. As crianças não devem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão. Recomendamos que o produto seja usado apenas por pessoas com idade igual ou superior a 16 anos. Nunca utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos.
Utilização de acordo com a finalidade:
A Bomba para poços profundos GARDENA destina-se à utilização privada, no jardim da casa e de lazer. A bomba é adequada para retirar água de poços (para poços perfurados a partir de 10 cm de diâmetro), cisternas e outros reservatórios de água ou ainda para o fornecimento de água a equipamentos e sistemas de rega.
Substâncias a serem bombeadas:
Deve apenas bombear-se água doce limpa com a bomba para poços profundos GARDENA.
A bomba possui um encapsulamento estanque à água, sendo inergida na água (profundidade máxima de submersão, ver capítulo 8. DADOS TÉCNICOS).
Recomendação: cubra a parte de cima do tubo do poço, para evitar a entrada de sujidade.
ATENÇÃO!
→ Não podem ser transportados: água salgada, água suja, matérias corrosivas, facilmente inflamáveis ou explosivas (por ex., gasolina, petróleo, nitro-diluente) óleos, óleo combustível e alimentos. A temperatura da água não pode exceder os 35 °C. É possível existir água residual na bomba, devido ao controlo de qualidade.
1. SEGURANÇA
IMPORTANTE!
Leia o manual de instruções com atenção e guarde-o para futura consulta.
Segurança elétrica
PERIGO! Choque elétrico!
Uma ficha de rede cortada implica que umi-dade possa penetrar na área eléctrica, o que provoca um curto-circuito.
→ Nunca cortar a ficha de rede (p. ex. com a intenção de passar por uma parede).
→ Ao desligar puxe pela ficha não pelo cabo da corrente eléctrica.
PERIGO! Choque elétrico!
Uma bomba danificada não deve ser usada.
→ Em caso de avaria é absolutamente necessário que a bomba seja reparada pelo representante GARDENA.
→ Antes de utilizar a bomba, controle o cabo de ligação à corrente e a ficha
PERIGO! Perigo de ferimentos devido a choque elétrico.
O produto tem de ser alimentado através de um dispositivo de proteção diferencial residual (RCD) com uma corrente de disparo nominal máxima de 30 mA.
A bomba não deve ser usada se houver pessoas na água.
→ Por favor contacte o seu electricista.
O cabo da corrente electrica das bombas para poços profundos deve ser ligado a uma tomada que esteja posicionada a uma altura de 1,10 m (apartir do solo). Tenha em conta que o cabo val em direcção ao solo.
As indicações na placa de identificação devem coincidir com as da rede eléctrica.
Utilize apenas os cabos de prolongamento permitidos, segundo a norma HD 516.
→ Consulte o seu técnico especializado.
→ Certifique-se se as ligações eléctricas estão em local seco e seguro.
→ Proteger a ficha de rede contra umidade.
Proteja a ficha e o cabo da corrente eléctrica do calor, óleo e pontas aguçadas.
Se o cabo de alimentação deste aparelho estiver danificado, deverá ser substituido pelo fabricante, pelo seu serviço de assistência ao cliente ou por uma pessoa com qualificações semelhantes, de forma a evitar riscos.
Não use o cabo da corrente eléctrica para transportar ou pendurar a bomba. Parta submergir ou içar/segurar a bomba use a corda.
Na Áustria
Na Austria a ligação eléctrica deve corresponder à ÖVE-EM 42, T2 (2000)/1979 § 22 de acordo com § 2022.1. Por isso só podem ser utilizadas bombas para as piscinas ou em lagos em jardins através de um transformador separador.
→ Por favor pergunte o técnico electricista.
Na Suíça
Na Suiça os aparelhos que alterem a localidade, os quais são utilizados no exterior, devem ser ligados através de disjuntores de corrente de avaria.
Instruções de utilização
→ Antes da colocação em funcionamento, desbloquear a conduta de prossão (por exemplo abrir válvula fechada, dispositivo de saída fechado, etc).
O líquido bombeado pode ser contaminado pelo lubrificante derramado,
Apenas Art. nº 1489/1492: Deve evitar-se o funcionamento em soco, que provoca um desgaste acrescido ou danos.
→ A bomba deve ser imediatamente desligada quando já não houver mais líquido para bombear.
→ Observe a altura máxima.
Ao ligar a bomba ao sistema de abastecimento de agua tem de ser cumpridas as prescricoes sanitarias específicas do país para impedir a recirculacao de agua não potavel.
→ Consulte um tecnico sanitario.
Areias e outros materiais abrasivos no líquido aumentam o desgaste da bomba e reduzem a sua capacidade de escoamento. Fibras podem entupir a turbina. Durante o funcionamento, a bomba tem de estar constantemente imersa na água à profundidade mínima de imersão (ver capítulo 8. DADOS TÉCNICOS).
Apenas Art. nº 1489/1492: Não deixe a bomba funcionar por mais de 10 minutos com o lado da pressão fechado (por ex., válvula fechada, aparelho de transporte fechado, etc.).
A bomba desliga-se automaticamente, quando está sobre aquecida, por meio de um termostato instalado no seu interior. Depois de voltar à temperatura normal, o motor ligar-se-à automaticamente (razões e soluções à ver 6. ELIMINAÇÃO DE AVARIAS).
PERIGO! Este produto cria um campo eletromagnético durante o funcionamento. Em determinadas condições, este campo pode afetar o modo de funcionamento de implantes médicos ativos ou passivos. Para evitar situações de risco, que possam provocar ferimentos graves ou mortais, as pessoas com um implante médico devem consultar o seu médico e o fabricante do implante antes da utilização deste produto.
PERIGO! As peças mais pequenas podem ser engolidas. O saco de plástico representa um risco de asfixia para crianças. Mantenha as crianças afastadas durante a montagem.
2. MONTAGEM
Montar a base de apoio (apenas na utilização em cisternas) [Fig. A1]:
Apenas se a bomba for montada sobre o solo, a base de apoio tem de ser montada, para que a bomba não aspire areia ou partículas de sujidade.
- Empurrar a base apoio① a partir da parte de baixo e de encontro à bomba.
- Aparafusar a base de apoio ① com os dois parafusos ② à bomba.
Ligação da mangueira [Fig. A2]:
Se necessário, a rosca interior de 40 mm (1 1/4") (art. n° 1499: 33 mm (1")-de rosca interior), localizada à saída da bomba para poços profundos, pode ser convertida em rosca exterior de 33 mm (1") através da peça de ligação da bomba fornecida ③. Deste modo, é possibilitada a conexão ao sistema de conexão para mangueiras de água da GARDENA, assim como à peça de conexão art. nº 1723 / 1724 da GARDENA.
- Atarraxe da ligação ③ (vem já montado de fábrica) à saída da bomba, apertando-a manualmente, até que o anel vedante ④ faça um contacto perfeito. No art. nº 1499, o retentor está integrado na peça de ligação para bombas ③.
- Conectar a respectiva peça de ligação ao tubo de pressão ⑤.
- Prender o cabo de fixação ⑥ (vem já montado de fábrica) nos dois olhais ⑦ do cabo de fixação.
De modo a obter o melhor aproveitamento da potência de extracção da bomba, deverá utilizar mangueiras de 25 mm (1") em ligação com a peça de conexão da GARDENA, Art. nº 1724 e uma braçadeira do tubo. Se pretender desapertar frequentemente a união da mangueira aconselhamos, para esse efeito, a utilização do conjunto de conexão para bombas, Art. nº 1752 da GARDENA em conjunto com um tubo de 19 mm (3/4").
3. UTILIZAÇÃO
Bombear água [Fig. 01]:
Para que a bomba possa bombear, o filtro de entrada da bomba tem de estar mergulhado na água em, pelo menos, 15 cm.
a) Sem a base de apoio, a bomba tem de ser fixada, no mín., 50 cm acima do solo.
b) Se a base de apoio tiver sido montada (utilização em cisternas), a bomba pode ser colocada sobre o solo.
- Mergulhar a bomba, que se encontra no cabo de fixação ⑥, numa fonte ou poço.
Nesse processo, o cabo de rede não deve ser submetido a tensão.
- A corda ⑥ deve estar sempre bem amarrada.
- No caso de condutas ou poços profundos (a partir de cerca de 5 m) deverá unir o cabo de ligação Ⓑ com braçadeiras Ⓑ à corda de fixação Ⓤ.
- Insira a ficha de rede do cabo de alimentação ⑧ na tomada da rede eléctrica.
Atenção! A bomba será iniciada de imediato.
Apenas Art. n° 1499:
Saída do ar:
Antes de colocar em funcionamento ou ligar a bomba, ter em atenção: Na primeira colocação em funcionamento, depois de ter sido mergulhada na água a bomba precisa de aprox. 60 segundos até que tenha saído todo o ar.
→ Colocar a bomba em funcionamento só depois de terem decorrido estes 60 segundos de imersão.
Após a colocação em funcionamento, o fim do processo de saída do ar é assinalado por um jacto de água que sai dos orifícios de ventilação.
A bomba bombeia e para de modo automático assim que não é mais retirada água. Devido à válvula de retenção a pressão permanece dentro mangueira, até que seja retirada água através da mangueira. Quando é retirada água através da mangueira (a pressão na mangueira cai abaixo de 3,5 bar) a bomba desliga de modo automático.
Segurança contra marcha em seco (controlo de fluxo):
Ao faltar água a bomba desliga de modo automático (a bomba trabalha no ciclo 30 seg. liga – 5 seg. desliga (4x). Este ciclo é repetido em 1 hora, 5 horas, 24 horas, 24 horas ...). Assim que o filtro de entrada da bomba voltar a estar mergulhado na água em, pelo menos, 15 cm, a bomba está novamente operacional.
Controlo de fluxo:
O controlo de fluxo desliga a bomba assim que deixa de ser retirada água. Em caso de fuga do lado da pressão (p. ex. na mangueira de pressão ou na torneira) a bomba liga e desliga em curtos espaços de tempo. Se a bomba ligar e desligar mais de 7 vezes em 2 min. (com uma fuga de < 200 l/h), a bomba desliga por c ompleto. Quando a fuga do lado da pressão tiver sido eliminada, a bomba deve ser desconectada e conectada, para que esteja novamente pronta para funcionamento.
Válvula de retenção:
A válvula de retenção instalada impede o refluxo da água através da bomba.
4. ARMAZENAMENTO
Colocação fora de serviço:
O produto tem de ser guardado num local não acessível a crianças.
→ Em caso de perigo de geadas, guarde a bomba num local ao abrigo de geadas.
Eliminação:
(conforme a PL2012/19/UE)
O produto não pode ser colocado no lixo doméstico normal. Tem de ser eliminado de acordo com as regras ambientais locais em vigor.
IMPORTANTE!
→ Elimine o produto no centro de recolha e reciclagem da sua área de residência.
5. MANUTENÇÃO
Limpar a área de aspiração [Fig. M1]:
PARIGO! Choque elétrico!
Existe o perigo de lesões corporais devido à electricidade.
→ Antes da manutenção, desligar a bomba para poços profundos da rede!
- Desaparafusar ambos os parafusos ⑩ e remover o filtro de entrada ⑪.
- Limpar a área de aspiração da bomba e o filtro de entrada⑪.
- Voltar a fixar o filtro de entrada ^11 à volta da área de aspiração e enroscar bem com ambos os parafusos ^10 .
6. ELIMINAÇÃO DE AVARIAS
PARIGO! Choque elétrico!
Eviste o perigo de lesões corporais devido à electricidade.
→ Antes de proceder à eliminação de avarias, desligar a bomba para poços profundos da rede.
Problema Causa possível Resolução
| Bomba está a funcionar mas não sai o líquido bombeado | O ar não pode sair, porque a saída de pressão está fechada. | → Abra a saída se pressão (p. ex. mangueira dobrada). |
| Área de aspiração entupida. → | Limpar a área de sucção (consultar capítulo 5. MANUTENÇÃO). | |
| Quando liga a bomba o nível da água está abaixo do nível mínimo. | → Mergulhar a bomba mais em profundidade (ter em atenção a profundidade mínima de imersão: ver capítulo 8. DADOS TÉCNICOS). | |
| A válvula de retenção está a provocar um bloqueamento. | → Art. no 1499: Contactar o serviço de assistênciaGARDENA. | |
| Bomba não arranca ou subitamente pára durante o funcionamento | Interruptor de protecção térmico desligou devido ao sobreaquecimento da bomba. | → Limpar a área de sucção (consultar capítulo 5. MANUTENÇÃO). Observe se a temperatura do líquido aspirado é superior a 35 °C. |
| Alimentação de corrente interrompida. | → Verificar dispositivos de segurança e uniões eléctricas de travamento. | |
| Estão presas partículas de sujidade na área de aspiração. | → Limpar a área de sucção (consultar capítulo 5. MANUTENÇÃO). | |
| A bomba funciona, mas subitamente balxa o seu rendimento | Área de aspiração entupida. → | Limpar a área de sucção (consultar capítulo 5. MANUTENÇÃO). |
| Apenas art. no 1499: Falta de água: dispositivo de segurança contra marcha em seco desligou a bomba devido à falta de água. | A bomba só pode ser tomada em funcionamento com uma altura de água de no mín. 15 cm.→ Submergir a bomba em pelo menos 15 cm de água. | |
| Apenas art. no 1499: A bomba liga-se e deslga-se de forma irregular | A protecção anti-fuga foi activada devido a fuga. | → Verificar as peças de conexão, a mangueira e o aparelho de transporte, e eliminar a fuga. |
NOTA: no caso de outras avarias, contacte o seu centro de assistência GARDENA. As reparações apenas podem ser realizadas por centros de assistência GARDENA e por revendedores especializados, autorizados pela GARDENA.
7. ACESSÓRIOS
| Ligações GARDENA Para um aproveitamento óptimo da capacidade de bombagem da bomba. | Art. no 1723/1724 | |
| Jogo de peças de união GARDENA | No caso de se ter de soltar com frequência a união do tubo. | Art. no 1752 |
| Apenas art. no 1489/1492: Protecção contra funcionamento a seco GARDENA * | Desactiva automaticamente a bomba, assim que, for verificada a ausência do melo de bombagem. | Art. no 1741 |
| Apenas art. no 1489/1492: Interruptor electrónico de pressão GARDENA * | Com protecção contra funcionamento a seco. Ideal para a adaptação de uma bomba para um aparelho de água doméstica. | Art. no 1739 |
* A válvula anti funcionamento em seco / o interruptor electrónico manométrico GARDENA não devem ser montados directamente sobre a bomba, já que estes não devem ser mergulhados na água.
8. DADOS TÉCNICOS
| Bomba para poçosprofundos | Unidade Valor(Art. no 1489) | Valor(Art. no 1492) | Valor(Art. no 1499) | |
| Potência W 850 950 950 | ||||
| Capacidade débito máxima | l/h | 5.500* | 6.000* | 6.000* |
| Pressão máx. /Altura máxima de sucção | bar / m | 4,5 / 45 | 5,0 / 50 | 5,0 / 50 |
| Bomba para poços profundos | Unidade Valor (Art. no 1489) | Valor (Art. no 1492) | Valor (Art. no 1499) | |
| Altura máxima de escoamento | m 19 | 19 | 19 | |
| Cabo da corrente eléctrica | m | 22 H07RN-F | 22 H07RN-F | 22 H07RN-F |
| Ligação entre bomba e manguelra | mm (") | 40 (1 1/4) rosca fêmea | 40 (1 1/4) rosca fêmea | 33 (1) rosca fêmea |
| Nível mínimo de água para funcionamento (do bordo superior filtro) | cm | >15 | >15 | >15 |
| Peso sem cabo (aprox.) | kg | 7,5 | 8,25 | 9 |
| Corda de fixação | m | 22 | 22 | 22 |
| Diâmetro da calxa (máx.) | mm | <98 | <98 | <98 |
| Temperatura máxima do líquido a bombear | °C | 35 | 35 | 35 |
| Tensão de rede / Frequência de rede | V/ Hz | 220 – 240 / 50 | 220 – 240 / 50 | 220 – 240 / 50 |
* Ao utilizar a bomba num tubo para fonte com ∅ 10 cm, não se alcança o débito máximo.
9. GARANTIA/ASSISTÊNCIA
9.1 Registo do produto:
Registe o seu produto em gardena.com/registration.
9.2 Assistência:
Encontre as informações de contacto atuais relativas ao nosso serviço no verso e online:
