Marka	GARDENA
Model	20000 Aquasensor (ref. 9044)
Ürün Tipi	Kirli su için dalgıç tahliye pompası
Nominal Güç	750 W
Şebeke Gerilimi / Frekans	230 V AC / 50 Hz
Maksimum Debisi	20.000 l/saat
Maksimum Basma Yüksekliği	9 m (0,9 bar)
Maksimum Daldırma Derinliği	7 m
Maksimum Partikül Çapı	35 mm
Maksimum Sıvı Sıcaklığı	35 °C
Güç Kablosu	10 m (H07RN-F)
Ağırlık (kablo hariç)	5,0 kg
Su Çıkış Bağlantısı	G 1 1/2" (dişli)
Bağlantı Seçenekleri	1 1/4" / 1 1/2" / 2" veya GARDENA sistemi
Çalışma Modları	Otomatik (sensörlü), manuel, süre sınırlı manuel
Minimum/Maksimum Çalıştırma Seviyesi	42 mm / 242 mm
Minimum/Maksimum Durdurma Seviyesi	35 mm / 205 mm
Artık Su Yüksekliği (düz emiş)	35 mm (ayaklar açık)
Güvenlik	FI şalteri (30 mA), termik koruma, kardiyak durdurma (implante edilebilir cihazlar)
Bakım ve Temizlik	Kullanımdan sonra vantuz ayağı ve pervaneyi temizleyin; kirli veya klorlu su durumunda ılık suyla durulayın
Aşınan Parçalar	Pervane (GARDENA servisi tarafından değiştirilir)
Garanti	2 yıl (özel kullanım)

Sık sorulan sorular - 20000 Aquasensor GARDENA

Gardena 20000 Aquasensor hangi tür suyu pompalayabilir?

Bu pompa, 35 mm'ye kadar parçacıklı kirli sular için tasarlanmıştır. Tuzlu su, yanıcı sıvılar veya gıda maddeleri için uygun değildir.

Çalıştırma ve durdurma seviyeleri nasıl ayarlanır?

Suyun dışında ve sensör kuruduktan sonra, çift yanıp sönene kadar algılama alanına basın. Ardından çalıştırma için üst alanı ve durdurma için alt alanı seçin. Onay 3 saniye sonra yapılır.

Pompa çalışmıyor, ne yapmalıyım?

Önce elektrik beslemesini ve FI şalterini kontrol edin. Hata kodu 1 görünüyorsa, pervane bloke olmuştur: vantuz ayağını temizleyin. Kod 2 ise, emiş açıklığı tıkanmıştır. Aşırı ısınma durumunda soğumayı bekleyin.

Kullanımdan sonra pompa nasıl temizlenir?

Pompanın fişini çekin. 4 vidayı sökerek vantuz ayağını çıkarın. Pervaneyi ve vantuz ayağını temiz suyla temizleyin. Contaların sızdırmazlığını kontrol ederek yeniden takın. Kimyasal ürünler veya yüksek basınçlı jet kullanmayın.

Maksimum daldırma derinliği nedir?

Maksimum daldırma derinliği 7 metredir. Kuru çalışmayı önlemek için minimum daldırma derinliğine (otomatik modda 42 mm) dikkat edin.

Pompayı manuel modda kullanabilir miyim?

Evet, çift yanıp sönene kadar S6 ve S9 alanlarına basılı tutun. Pompa fiş çekilene kadar sürekli çalışır. 10 dakika ile sınırlı mod için S7 ve S8'i kullanın.

LED'lerin yanıp sönmesi ne anlama gelir?

Fiş takıldıktan sonra 9 LED sırayla yanar: bu sensör başlatmasıdır. Otomatik modda su seviyesini takip ederler. Çift yanıp sönme bir girişi onaylar. Hata durumunda, yanıp sönen bir kod (1 ila 4) sorunu belirtir.

Pompa bir havuzda kullanılabilir mi?

Evet, klorlu veya yıkama ürünleri içeren suyu pompalamak için. Ancak suda insanlar varken pompayı asla kullanmayın. Suyla temastan önce fişi her zaman çekin.

Hangi aksesuarlar önerilir?

GARDENA sıkma kelepçeleri (ref. 7193-7196), 10 m düz hortum kiti (ref. 5005) ve 19 mm hortumlar için bağlantı seti (ref. 1752) uyumludur.

Pompa kışın nasıl saklanır?

Pompanın fişini çekin, baş aşağı çevirerek boşaltın, temizleyin ve kuru, kapalı ve dondan korunan bir yerde saklayın. Kalıntıları yerel mevzuata göre bertaraf edin.

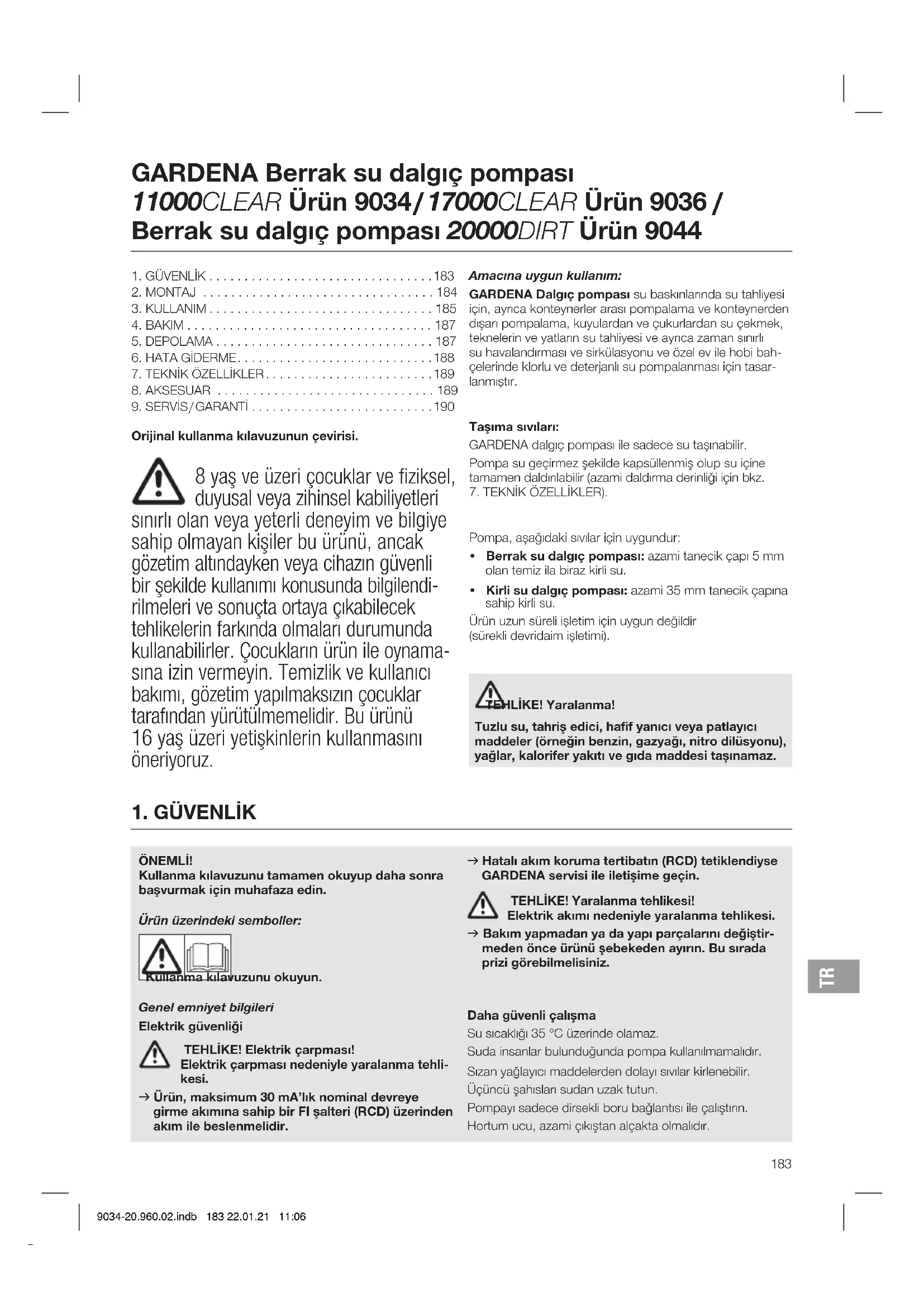

KULLANIM KILAVUZU 20000 Aquasensor GARDENA

TR Kullanma Kilavuzu

Berrak su dalgıç pompası / Kirli su dalgıç pompası

BG Инструкция за експлоатация

Orijinal kullanma kılavuzunun çevirisi.

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin farkında olmaları durumunda kullanabilirler. Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

GARDENA Dalgiç pompası su baskınlarında su tahliyesi için, ayrıca konteynerler arası pompalama ve konteynerden dışarı pompalama, kuyulardan ve çukurlardan su çekmek, teknelerin ve yatların su tahliyesi ve ayrıca zaman sınırlı su havalandirması ve sirkülasyonu ve özel ev ile hobi bahçelerinde klorlu ve deterjanlı su pompalanması için tasarlanmıştır.

Taşıma sıvıları:

GARDENA dalgıç pompası ile sadece su taşınabilir.

Pompa su geçirmez şekilde kapsüllenmiş olup su içine tamamen daldınlabilir (azami daldırma derinliği için bkz. 7. TEKNİK ÖZELLİKLER).

Pompa, aşağıdaki sıvılar için uygundur:

• Berrak su dalgıç pompası: azami tanecik çapı 5 mm olan temiz ila biraz kirli su.
• Kirli su dalgıç pompası: azami 35 mm tanecik çapına sahip kirli su.

Ürün uzun süreli işletim için uygun değildir (sürekli devridaim işletimi).

LİKE! Yaralanma!

Tuzlu su, tahriş edici, hafif yanıcı veya patlayıcı maddeler (örneğin benzin, gazyağı, nitro dilüsyonu), yağlar, kalorifer yakıtı ve gıda maddesi taşınamaz.

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafaza edin.

Ürün üzerindeki semboller:

Kullanma kılavuzunu okuyun.

Genel emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Elektrik çarpması!

Elektrik çarpması nedeniyle yaralanma tehlikesi.

→ Ürün, maksimum 30 mA'lık nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.

→ Hatalı akım koruma tertibatın (RCD) tetiklendiyese GARDENA servisi ile iletişime geçin.

TEHLIKE! Yaralanma tehlikesi!

Elektrik akımı nedeniyle yaralanma tehlikesi.

→ Bakım yapmadan ya da yapı parçalarını değiştirmeden önce ürünü şebekeden ayırın. Bu sırada prizi görebilmelisiniz.

Daha güvenli çalışma

Su sıcaklığı 35 °C üzerinde olamaz.

Suda insanlar bulunduğunda pompa kullanılmamalıdır.

Sızan yağlayıcı maddelerden dolayı sıvılar kirlenebilir.

Üçüncü şahısıları sudan uzak tutun.

Pompayı sadece dirsekli boru bağlantısı ile çalıştırın.

Hortum ucu, azami çıkıştan alçakta olmalıdır.

Koruma şalteri

Termal koruma şalteri:

Pompa, aşırı yüklenme durumunda dahili termal motor koruması tarafından olarak kapatılır. Motor yeterince soğuduktan sonra pompa tekrar işletme hazırlır.

Otomatik hava tahliyesi

Bu pompa pompada mevcut hava yastığını gideren bir hava tahliye valfi ile donatılmıştır. Fonksiyona bağlı olarak, bu şekilde gövdenin yan tarafından düşük miktarda su çıkar.

Ek emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

Kablo

Uzatma kabloları kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun olmalıdır:

Gerilim Kablo uzunluğu Kesit

230 – 240 V / 50 Hz 20 metreye kadar 1,5 mm	2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	2

TEHLİKE! Elektrik çarpması!

Kesilmiş bir elektrik fisi nedeniyle elektrik kablosu üzerinden elektrik sahası içine sıvı girebilir ve kısa devreye neden olabilir.

→ Elektrik fişini asla kesmeyiniz (örn. duvar içinden geçirmek için).
→ Fisi kablodan değil, prize takılı fis gövdesinden çekiniz.
→ Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikeleri önlemek için üretici veya müşteri hizmetleri veya benzer kalifikasyonlara sahip bir kişi tarafından değiştirilmelidir.

Elektrik fisi ve uzatma kabloları su sıçramalarından korunmalıdır.

Elektrik bağlantılarının, kuru ve su basmasına karşı korumalı bir alanda yapılma -sına dikkat ediniz.

Fişi ve güç kablosunu sıcaktan, yağdan ve keskin köşelerden koruyunuz.

Pompanın tür plakası üzerindeki bilgilerin, elektrik tesisatının teknik bilgileriyle uyuşması gerekmektedir.

Havuzdayken veya suyun yüzeyine temas ederken, pom- panın şebeke fışı mutlaka prizden çekilmiş olmalıdır.

Güç kablosu pompayı çekmek ya da yerleştirmek için kesinlikle kullanılmamalıdır.

Pompanın daldırılması veya yukarı çekilmesi ve emniyete alınması için bir sabitleme halatı kullanılmalıdır.

Bağlantı hattının düzenli aralıklarla kontrol edilmesi gerekli- dir.

Kullanmadan önce, pompayı (özellikle şebeke kablosunun ve fisin) daima gözle kontrol ediniz.

Hasarlı pompalar kesinlikle kullanılmamalıdır. Hasar görülmesi durumunda lütfen pompanın GARDENA Servis Merkezimiz tarafından kontrol edilmesini sağlayınız.

Montaj talimatı: Tüm civataları tekrar elle sıkın.

Bakımdan sonra kullanımdan önce tüm parçaların vidalandığından emin olun.

Pompalarımız bir alternatör ile kullanıldığında, alternatör üreticisinin uyarı talimatları dikkate alınmalıdır.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

Pompa verileri uyarınca asgari su seviyesini dikkate alın. Pompayı kapalı basınçta 10 dakikadan fazla çalıştırmayınız.

Kum ve aşındırıcı maddeler pompanın daha çabuk aşınmasına ve gücünün azalmasına neden olur.

Sensör alanları sadece suyun dışındayken basılmalıdır. Hortum, çalışma sırasında çekilmemelidir.

Hataları gidermeden önce pompayı soğumaya bırakın.

2. MONTAJ

IKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, monte etmeden önce akım beslemesinden ayırın.

Bağlantı nipelinin bağlantı seçenekleri [Şek. A1]:

Hortum, çeşitli hortum çaplarında bağlantı nipeli ④ üzerinden veya GARDENA bağlantı sistemine bağlanabilir.

Büyük hortum çapı	Nipeli a ayırınız [Şek. A2]
GARDENA bağlantı sistemi / Ürün 9036/9044:Orta hortum çapı	Nipeli b ayırınız [Şek. A3]

Küçük hortum çapı Nipeli ayırmayınız

[Şek. A4]

En büyük hortum çapı kullanıldığında, pompa azami besleme kapasitesine sahiptir.

Pompa Ürün 9034 Ürün 9036

		Ürün 9044
Küçük hortum çapı	25 mm (1")	32 mm (1 1/4")
Ürün GARDENA	Ürün 7193	Ürün 7194
Hortum kelepçesi
Orta hortum çapı	GARDENAbağlantı sistemi G 1"	38 mm (1 1/2")
Ürün GARDENA	32 mm (1 1/4")*
Hortum kelepçesi	Ürün 7194	Ürün 7195
Büyük hortum çapı	38 mm (1 1/2")	51 mm (2")
Ürün GARDENA	Ürün 7195	Ürün 7196
Hortum kelepçesi

38 mm (1 1/2") hortum kullanıldığında, 10 m hortum ve hortum kelepçesine sahip 5005 Ürün numaralı GARDENA düz hortum seti önerilir.

* 9034 Ürün numarası için 1 1/4" hortumlarına yönelik ilave bir bağlantı nipeli Ⓓ birlikte teslim edilir.

Hortumu bağlantı nipeli üzerinden bağlayın:

1. Büyük hortum çapı kullanıldığında bağlantı nipelini ④ ④'dan ayırın.
2. Sadece 9036 / 9044 Ürün numarası için: Orta hortum çapı kullanıldığında, bağlantı nipelini ④ ⑥'den ayırın.
3. Hortumu bağlantı nipelinin ④ üzerine itin.
4. Hortumu, örn. bir GARDENA hortum kelepçesi ile bağlantı nipeline ④ sabitleyin.

Hortumu GARDENA bağlantı sistemi üzerinden bağlayın:

17000CLEAR'te/20000DIRT'te (Ürün numarası 9036/9044) hortum, bağlantinipeli ④ üzerinden GARDENA bağlantı sistemine bağlanamaz.

GARDENA geçme sistemi üzerinden 19 mm (3/4") / 15 mm (5/8") ve 13 mm (1/2") hortumlar bağlanabilir.

Taşıma miktarında belirgin performans düşüşüne neden olacağından, 25 mm'den (1") küçük hortum çapı kullanıl- masını önermiyoruz.

Hortum çapı Pompa bağlantısı

13 mm (1/2") GARDENA Pompa bağlantı parçası Ürün 1750

15 mm (5/8") GARDENA Pompa bağlantı parçası Ürün 1750

19 mm (3/4") GARDENA Pompa bağlantı parçası Ürün 1752

1. Bağlantı nipelini ④ ⑥'den ayırın.
2. Bağlantı nipelini ④ ⑥'den ayırın.
3. Hortumu, ilgili GARDENA bağlantı sistemi üzerinden bağlantı nipeline ④ bağlayın.

Pompa bağlantısının monte edilmesi [Şek. A5]:

TAHLIKE! Yaralanma!

Hareket çarkı nedeniyle kesik yaralanması.

→ Pompayı sadece dirsekli boru bağlantısı ile çalıştırın.

Hortum, dirsek boru bağlantısındaki ① sabitlemeler ② üzerinden sorunsuz bir şekilde bağlanabiliyor ve çıkartılabilir.

9034 / 9036 Ürün numarasında, suyun hortumdan geri akmasını önleyen bir tek yönlü akış vanası ile birlikte teslim edilir. Maks. basma yüksekliğine sadece tek yönlü akış vanası olmadan ulaşır.

Sadece düşük bir geri akış miktarı bekleniyorsa, örn. düz döşenmiş bir hortumda, daha iyi taşıma ve emme gücü nedeniyle valften vazgeçmenizi öneriyoruz.

1. Sadece 9034 / 9036 Ürün numarası için: Tek yönlü akış vanasını Ⓥ pompaya yerleştirin. Bu sırada montaj yönüne dikkat edin.
2. Dirsekli boru bağlantısını ① dayanağa kadar saat yönünde pompaya vidalayın. (Eğer hortum yatay olarak döşenecekse, dirsekli boru bağlantısı ① tekrar yanım dönüş kadar gevşetilebilir. Tek yönlü akış vanasını kullanırken arttırılmış güç gereklidir.)
3. Bağlantıparçasını ③bağlantı nipeline ④ vidalayın.
4. Hortumun bağlantı nipelini ④, duyulur ve görülür bir şekilde yerine oturana kadar dayanağa kadar dirsekli boru bağlantısına ① bastırın. Hortum, güvenilir bir şekilde pompaya bağlanmıştır.

3. KULLANIM

TAHLIKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, bağlamadan, ayarlamadan veya taşımadan önce akım beslemesinden ayırın.

Su pompalamak:

Pompa, tutamağı üzerinden indirilemiyorsa, her zaman bir halat ile indirilmelidir. Halatı, öngörülen halkalardan çekip düğümleyerek sabitleyin. Devreye alımda asgari daldırma derinliği bkz. 7. TEKNİK ÖZELLİKLER.

Pompa, emme ayağı üzerindeki giriş açıklıkları kirlenmeler nedeniyle tamamen veya kısmen bloke olmayacak şekilde kurulmalıdır.

Pompa, gölette, örneğin bir tuğla üzerine yerleştirilmelidir.

Emme işlemlerinde, asgari su seviyesine yakın devreye almada emme işlemi daha uzun sürebilir.

1. Pompayı daldırın.
2. Pompayı akım beslemesine bağlayın.
   Dikkat! Pompa hemen çalışır. Sensör başlatılır ve bir çalışma ışığı ile gösterilir.

Otomatik işletim [Şek. 01]:

Pompa, otomatik işletimde su seviyesi açılma yüksekliğine ulaştığında otomatik olarak devreye girer ve su seviyesi kapatma yüksekliğine ulaştığında otomatik olarak kapanır.

Sensör alanlarının açma / kapatma yükseklikleri:

Sensör, LED'lerin sağında bulunan dokuz sensör alanına sahiptir (alttan yukarıya doğru (S1 ila S9).

Sensör alanları yaklaşık 1 cm yüksekliğindedir (sensör alanları arasında parmak veya değişen su seviyesi algılanmaz).

Sensör alanı	S1	S2	S3	S4	S5	S6	S7	S8	S9
Ürün 9034/9036 Kumanda yükeskliği [mm]	5	19 34	53 77	105	136	170	207
Ürün 9044 Kumanda yükeskliği [mm]	42 54	69 88	11 12	140	171	205	242

Ürün 9034/9036: Ayaklar içe doğru katlandığında değerlerin her biri 4 mm daha yüksek olur.

Pompa takıldıktan sonra 9 LED art arda yanar.

Pompa fabrika çıkışı olarak otomatik modda açma yüksekliği Ⓙ sensör alanı ve kapatma yüksekliği ⚫ sensör alanı ile çalışır.

Açma ve kapatma yüksekliklerinin ayarlanması [Şek. O1]:

Sensör alanları sadece suyun dışındayken ayarlanabilir.

Pompa sudan çıkartıldıysa, programlama sensörü kurulan-malıdır.

Üst sensör alanı her zaman başlatma yüksekliğidir, alt sensör alanı her zaman kapatma yüksekliğidir.

1. Sensör alanına, giriş, tüm LED'lerin kısa süreli iki kez yanıp sönmesiyle onaylanana kadar basılmalıdır.
2. ⑤7 sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun.
   Güncel olarak ayarlanan açma ve kapatma yükseklikleri kısa süreli olarak gösterilir. Ardından tüm sensör alanılan yanar.
3. Açma yüksekliği için istenen üst sensör alanına basın. Seçilen sensör alanının LED'leri söner.
4. Kapatma yüksekliği için istenen alt sensör alanına basın. Seçilen sensör alanının LED'leri söner. 3 saniye sonra ayarlanan açma ve kapatma yükseklikleri devralınır ve gösterilir.

Çok düşük su yükseklikleri için otomatik temiz su emişi:

Sensör alanı Ⓐ hem açma ve aynı zamanda kapatma noktası olarak seçilebilir.

Sensör alanı, pompa çalışıktan sonra 10 dakika içerisinde hala su algılıyorsa, kuru çalışma nedeniyle oluşacak bir hasarı önlemek için pompa kapanır.

Sensör alanı ③ su algıladığında pompa yine de çalışmaya devam eder. Ancak bu durumda, kesin bir su seviyesi algılaması sağlamak için sensör temizlenmeli.

Sensör alanı ⑤, hortum hattından geri akan su nedeniyle kısa süre içerisinde birçok kez etkinleştirilirse, 10 dakikalık bir mola gerçekleşir.

Su seviyesinin sensör alanına ⑤2 ulaşması durumunda 10 dakikalık molalarda dahi pompa otomatik olarak devreye girer. Bu durumun düzenli olarak söz konusu olması durumunda, lütfen devreye alım noktası olarak sonraki sensör alanını seçin.

Pompa, hızlı bir emiş sağlamak için havalandırma ama- ciyla ① – ⑤ sensör alanında kısa süreliğne kapanır.

Pompa, 20 saniye çalışıktan sonra bir defalığına yakl. 2 saniyeliğine kapanır ve ardından tekrar açılır.

Açma ve kapatma yüksekliklerinin gösterilmesi:

→ ⑤6 sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun.
Güncel olarak ayarlanan açma ve kapatma yükseklikleri gösterilir.

Su seviyesi takibinin kapatılması:

LED'ler otomatik modda su seviyesini takip eder. Bu devre dışı bırakılabilir.

→ Başlatma sırasında Ⓐ sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun (bkz. su pompalaması).

Su seviyesi takibini tekrar devreye almak için başlatma sırasında ⑧ sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar tekrar basılı tutun.

Gösteri modu:

Pompa, sunum amaçlı olarak gösteri moduna geçirilebilir. Bu modda LED'ler yanıp sönme dizileriyle pompanın fonksiyonlarını simüle eder ve sensör alanları dokunmaya tepki verir.

→ Açılısta başlatma sırasında veya kendi kendine test sırasında taktıktan sonra Ⓤ5 ve Ⓤ8 sensör alanlarını tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun.

Gösteri modunu tekrar kapatmak için açılışta başlatma sırasında veya kendi kendine test sırasında taktıktan sonra ve sensör alanlarını tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun.

Manuel işletim [Şek. 01]:

Pompa, manuel işletimde, şebekeden ayrılana kadar çalışır. Bu mod özellikle düz zemin emme için uygundur.

Manuel işletimde sensör alanları devre dışı bırakılır. Pompa, şebekeden ayrılana veya başka bir işletim modu seçilene kadar çalışır.

→ ⓤ6 ve ⓤ8 olmak üzere 2 sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun. Tüm LED'ler yanar ve 5 saniye içerisinde tüm LED'ler art arda söner. Pompa çalışıyor.

Bu 5 saniye boyunca pompa suya koyulmalıdır. Ancak pompa su algıladığına çalışmaya başlar. Bu durum söz konusu olmadığında, geri sayım azami üç defa tekrarlanır.

Pompayı suya koymak için daha fazla zamana ihtiyacınız olması durumunda, lütfen pompayı akım beslemesinden ayırın. Geri sayım, tekrar takıldığında devam eder.

Manuel işletim, elektrik beslemesi ayındıktan sonra da devam eder.

Manuel işletimi sonlandırmak için pompayı şebekeden ayırın ve sudan çıkarın. Pompayı akım beslemesine tekrar takın ve ⑤9 sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun. Şimdi tekrar otomatikmoddasınız.

Manuel modu sadece gözetim altında işletin.

Süre sınırlı manuel işletim:

Süre sınırlı manuel işletimde sensör alanları 10 dakika boyunca devre dışı bırakılır. Pompa 10 dakika boyunca çalışır ve ardından otomatik olarak kapanır.

→ Ⓗ7 ve Ⓗ8 olmak üzere 2 sensör alanını, tüm LED'lerin iki kez yanıp sönmesiyle onaylanana kadar basılı tutun. Tüm LED'ler yanar ve 10 saniye içerisinde tüm LED'ler art arda söner. Pompa çalışıyor.

Pompa, 10 dakika sonra otomatik olarak tekrar otomatik işletme geçiş yapar.

ompa, akım beslemesinin ayrılmasından sonra otomatik olarak tekrar otomatik işletim moduna geçiş yapar.

Tekrar otomatik işletimi açmak için Ⓓ7 ve Ⓒ8 olmak üzere 2 sensör alanını, tüm LED’lerin iki kez yanıp sönmesiyle onaylanana kadar aynı anda basılı tutun.

Düz zemin emme / normal işletim (sadece temiz su dalgıç pompaları için) [Şek. 02]:

Normal çalıştırma:

Maksimum pompa gücü ve 5 mm'ye varan tanecik boyutu için önerilen işletim modu, özellikle de otomatik modda.

→ 3 katlanır ayağı Ⓕ içeri doğru katlayın.

Düz zemin emme:

Yakl. 1 mm'lik kalan su yüksekliğine sadece manuel işletimdeki düz zemin emme de ulaşılır. Bu modda taşıma ve emme gücünün azaltılmış olduğunu lütfen unutmayın.

→ 3 katlanır ayağı Ⓕ dışarı doğru açın.

4. BAKIM

IKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, bakımını yapmadan önce akım beslemesinden ayırın.

Pompa temizliği:

IKE! Yaralanma!

lanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su fiskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fiskiyesi).

→ Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

→ Pompanın yüzeyini nemli bir bez ile temizleyin.

Pompayı durulayın:

Klorlu, deterjanlı veya çok kirli suyun pompalanmasından sonra pompa durulanmalıdır.

1. Pompalanan su berraklaşana kadar hafif bir temizlik maddesi ilavesiyle (örn. deterjan) ıllık su (en fazla 35 °C) pompalayın.

2. Artıkları atık imha yasası yönetmelikleri uyarınca imha edin.

5. DEPOLAMA

Devre dışına çıkarma:

Pompa, dona karşı dayanıklı değildir!

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Pompayı akım beslemesinden ayırın.
2. Artık su akmayana kadar pompayı baş aşağı çevirin.
3. Pompayı temizleyin (bkz. 4. BAKIM).
4. Pompayı kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyanınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemeli- dir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

6. HATA GİDERME

TAHLIKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünün hatalarını gidermeden önce ürünü akım beslemesinden ayırın.

Emme ayağının ve hareket çarkının temizlenmesi [Şek. T1]:

1. Sadece 9044 Ürün numarası için: 5 yıldız civatasını ⑨ sökün ve kapağı ⑩ çıkartın.

2. 4 yıldız civatayı ⑥ sökün.

3. Emme ayağını ⑦ pompadan çekip alın.
4. Emme ayağını ⑦ ve hareket çarkını ⑧ temizleyin (bu bakım çalışmalarından dolayı garanti iptal olmaz).
5. Bir hasarı ve sızıntıları önlemek için yalıtım yüzeylerini iyice temizleyin.
6. Emme ayağını ⑦ tersi sırada tekrar monte edin.

Hasarlı bir conta değiştirilmelidir.

Hasarlı bir hareket çarkı güvenlik nedenlerinden dolayı sadece GARDENA servisi tarafından değiştirilebilir.

Sorun Muhtemel neden Çözümü

Pompa calışıyor, ancak su taşımıyor	Düşük su seviyesi ve monteli tek yönlü akış vanasına sahip dolu hortum.	→ Ya tek yönlü akış vanasını sökün ya da hortumu manuel olarak boşaltın.
	Basma hattı kapalı olduğu için hava çıkamıyor. (Örn. bükülmüş basma hortumu).	→ Basınç hattını açın. (Örn. kapatma valfi, dışarı çıkarma cihazları).
	Emiş ayağında hava yastığı.	→ Pompanın havası kendi kendine çıkana kadar yakl. 60 saniye bekleyin (gerekirse bir kaç defa kapatın / açın).
Hata kodu 2	Emme deliği tikalıdır.	→ Emme deliğini tazyikli su ile temizleyin.
	Hortum tikalı.	→ Hortumdaki tıkanıklığı giderin.
Hata kodu 1	Hareket çarkı bloke edilmiş.	→ Emme ayağını ve hareket çarkını temizleyin.
Hata kodu 2 Pompayı çalıştırırken su seviyesi mini-mum su seviyesinin altında kalmış.		→ Pompayı daha derine daldırın.
Hata kodu 3	Sensör kirlenmiş.	→ Sensörü temizleyin.
Hata kodu 4	Süre aşıldı.	→ Pompayı ger sayım içerisinde suya kotun.
Pompa çalışmıyor veya çalışma sırasında aniden duruyor	Termik koruma şalteri aşırın ısınma nedeniyle pompayı kapattı.	→ Emme deliğini temizleyin. Azami sıvı sıcaklığına dikkat edin (35 °C).
	Pompada elektrik yok. → Sigortaları ve elektrikli soket bağlantılarını kontrol edin.
	RCD şalteri devreye girdi (hatalı akım).	→ Pompayı akım beslemesinden ayırın ve GARDENA servisine başvurun.
Pompa çalışıyor fakat randıman anidendüşüyor	Emme deliği tikalıdır.	→ Emme deliğini tazyikli su ile temizleyin.
	Hortum tikalı.	→ Hortumdaki tıkanıklığı giderin.
Pompa birçok defa art arda çalışıyor ve duruyor	Hortumdan geri akan su. → Bir sonraki daha yüksek devreye alım noktasını seçin ve tek yönlü akış vanasını devreye sokun.
Sensör alanı 61 etkinleştirilmiş durumdayken pompa çalışmıyor	Sensör alanı 61 kısa süre içerisinde birçok defa etkinleştirildi ve pompa molada.	→ Molayı bekleyin. Bir sonraki daha yüksek devreye alım noktasını seçin ve tek yönlü akış vanasını devreye sokun.

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

1. TEKNİK ÖZELLİKLER

Dalgıç pompası Birim Değer		(Ürün 9034)	Değer(Ürün 9036)	Değer(Ürün 9044)
Nominal güç W 450 750 750
Şebeke gerilimi V (AC) 230 230 230
Şebeke frekansı Hz 50 50 50
Maks. basma miktarı l/h 11.000 17.000 20.000
Maks. basınç/ Maks. tahliye kafası	bar/ m	0,7 / 7,0	0,9 / 9,0	0,9 / 9,0
Maks. dalış derinliği	m	7	7	7
Asgari/ azami açma yüksekliği	mm	5 / 207	5 / 207	42 / 242
Asgari/ azami kapatma yüksekliği	mm	1 / 170	1 / 170	35 / 205
Kalan su yüksekliği	mm	1	1	35
Azami tanecik çapına sahip kirli su (* Düz zemin emme)	mm	1* / 5	1* / 5	35
Çalıştırma için minimum su derinliği (yakl.)	mm	5	5	42
Bağlantı kablosu	m	10(H05RN-F)	10(H05RN-F)	10(H07RN-F)
Ağırlık kablosuz (yakl.)	kg	4,0	4,7	5,0
Su çıkışı bağlantı dişlisi	İnc	G 1 1/2"	G 1 1/2"	G 1 1/2"
Bağlantı seçenekleri	İnc	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Maks. madde sıcaklığı	°C	35	35	35

Bilgi: Açma/kapatma yükseklikleri ve devreye alma sırasındaki asgari su seviyesi, gerçek yükseklik farkları olmadan tespit edilmiştir. Yakl. 1 m üzeri nakil yüksekliklerinde, 1 dakikaya varan kısmen daha uzun emme süreleri veya +5 cm'ye varan daha yüksek asgari su seviyeleri meydana gelir.
* Ayaklar içe doğru katlandığında değerlerin her biri 4 mm daha yüksek olur.

1. AKSESUAR

GARDENA Düz hortum seti	Hortum kelepçeli 10 m 38 mm (1/2") hortum.	Ürün 5005
GARDENA Hortum kelepçesi	25 mm (1") hortumlar için bağlantı nipeli üzerinden.	Ürün 7193
GARDENA Hortum kelepçesi	32 mm (1 1/4") hortumlar için bağlantı nipeli üzerinden.	Ürün 7194
GARDENA Hortum kelepçesi	38 mm (1 1/2") hortumlar için bağlantı nipeli üzerinden.	Ürün 7195
GARDENA Hortum kelepçesi	51 mm (2") hortumlar için bağlantı nipeli üzerinden.	Ürün 7196
GARDENA Pompa bağlantı parçası	19 mm (3/4") hortumlar için GARDENA geçme sistemi üzerinden.	Ürün 1752

9. SERVİS/GARANTI

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyani:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz.

GARDENA Manufacturing GmbH, tüm yeni orijinal GARDENA ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan itibaren 2 yıllık bir garanti sunuyor. İkincil piyasadan satın alınan ürünler için bu üretici garantisi geçerli değildir. Bu garanti, materyal ya da fabrikasyon hatalan nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlarına yöneliktir. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onararak yerine getirilir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir:

• Ürün, çalıştırma talimatlarındaki öneriler uyarınca, hedeflenen amaç için kullanılmış olmalıdır.
• Ne alıcı ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.
• İşletim için sadece orijinal GARDENA yedek ve aşınma parçaları kullanılır.

- Satın alma makbuzunun ibrazi.

Parça ve bileşenlerin (örneğin, bıçakların, bıçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışlarının ve dişli kayışlarının, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, görsel değişiklikler, aşınma ve kullanım parçaları, garanti kapsamına dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onarım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre asılsızdır. Bu üretici garantisi, elbette bayiye/saticiya karşı yasal ve sözleşmede belirlenen garanti taleplerini etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir.

Garanti durumunda lütfen bize arızalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde GARDENA servis adresine gönderin.

Aşınma parçaları:

Hareket çarkı aşınan bir parçadır ve böylece garanti kapsamidışındadır.

Pompa karakter eğrisi
