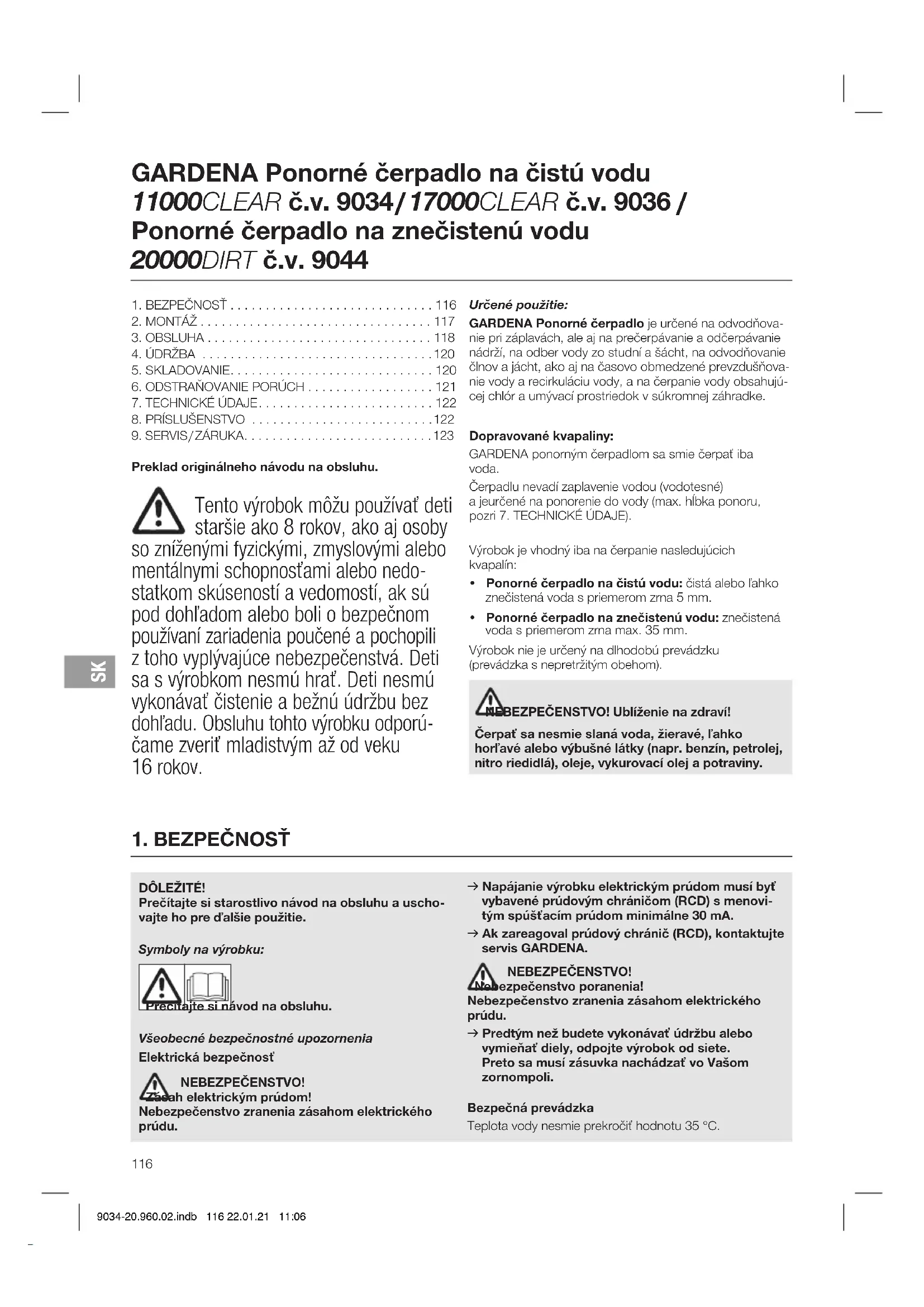

NÁVOD NA OBSLUHU 20000 Aquasensor GARDENA
NEBEZPEČÍ! Úraz elektrickým proudem!
Preklad originálneho návodu na obsluhu.
Tento výrobok môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, ak sú pod dohl’adom alebo boli o bezpečnom používaní zariadenia poučené a pochopili z toho vyplývajúce nebezpečenstvá. Deti sa s výrobkom nesmú hrat. Deti nesmú vykonávať čistenie a bežnú údržbu bez dohl’adu. Obsluhu tohto výrobku odporúčame zverit’ mladistvým až od veku 16 rokov.
Určené použitie:
GARDENA Ponorné čerpadlo je určené na odvodňovanie pri záplavách, ale aj na prečerpávanie a odčerpávanie nádrží, na odber vody zo studní a šacht, na odvodňovanie člnov a jacht, ako aj na časovo obmedzené prevzdušňovanie vody a recirkuláciu vody, a na čerpanie vody obsahujúcej chlór a umývací prostriedok v súkromnej záhradke.
Dopravované kvapaliny:
GARDENA ponorným čerpadlom sa smie čerpat iba voda.
Čerpadlu nevadí zaplavenie vodou (vodotesné) a jeurčené na ponorenie do vody (max. híbka ponoru, pozri 7. TECHNICKÉ ÚDAJE).
Výrobok je vhodný iba na čerpanie nasledujúcich kvapalín:
Výrobok nie je určený na dlhodobú prevádzku (prevádzka s nepretržitým obehom).
BEZPEČENSTVO! Ublíženie na zdraví!
Čerpat' sa nesmie slaná voda, žieravé, l'ahko horl'avé alebo výbušné látky (napr. benzín, petrolej, nitro riedidlá), oleje, vykurovací olej a potraviny.
1. BEZPEČNOST
DÔLEŽITÉ!
Prečítajte si starostlivo návod na obsluhu a uschovajte ho pre d'alšie použitie.
Symboly na výrobku:
h elektrickým prúdom!
→ Napájanie výrobku elektrickým prúdom musí byt vybavené prúdovým chráničom (RCD) s menovitým spúšťacím prúdom minimálne 30 mA.
→ Ak zareagoval prúdový chránič (RCD), kontaktujte servis GARDENA.
NEBEZPEČENSTVO!
zpečenstvo poranenia!
→ Predtým než budete vykonávať údržbu alebo vymieňať diely, odpojte výrobok od siete. Preto sa musí zásuvka nachádzat’ vo Vašom zornompoli.
Bezpečná prevádzka
Teplota vody nesmie prekročit hodnotu 35 °C.
Čerpadlo sa nesmie používať, pokiaľ sa vo vode nachádzajú osoby.
Únikom mazív by mohlo dôjsť k znečisteniu kvapalín.
Zabráňte prístupu tretích osôb k vode.
Čerpadlo prevádzkujte iba s kolenom.
Koniec hadice má byť nižšie ako maximálna dopravná výška.
Ochranný vypínač
Vstavaná tepelná ochrana motora vypne pri preťažení čerpadlo. Po dostatočnom vychladnutí motora je čerpadlo opát pripravené na prevádzku.
Toto čerpadlo je vybavené odvzdušňovacím ventilom, ktorý odstrání prípadný vzduchový vankúš v čerpadle. V závislosti od funkcie tak môže zboku na telese vytieč malé množstvo vody.
Dodatočné bezpečnostné upozornenia
Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže mať za určitých podmienok vplyv na činnosť aktivnych alebo pasívnych medicínskych implantátov. Aby sa eliminovali nebezpečné situácie, ktoré by mohli viest’ k t’ažkým alebo smrtelným zraneniam, mali by osoby s medicínskym implantátom použitie tohto výrobku konzultovať so svojím lekárom alebo s výrobcom implantátu.
Kábel
Pri použití predlžovacieho kábla musí jeho minimálny prierezzodpovedať nasledujúcej tabul’ke:
Napätie Dížka kábla Prierez
| 230 – 240 V / 50 Hz Až do 20 m 1,5 mm | ^2 |
| 230 – 240 V / 50 Hz 20 – 50 m 2,5 mm | ^2 |
NEBEZPEČENSTVO! Zásah elektrickým prúdom!
Cez odrezanú sietovú zástrčku môže cez sietový kábel vniknút do elektrickej oblasti vlhkost a spôsobit skrat.
→ Sieťovú zástrčku v žiadnom prípade nestrihajte (napr. stenová priechodka).
→ Neťahajte zástrčku za kábel, aj ju chcete vytiahnuť zo zásuvky, chyťte ju za teleso zástrčky.
→ Pre zamedzenie nebezpečenstva musí výmenu sieťového kábla tohto prístroja v prípade jeho poškodenia urobit výrobca alebo jeho zákaznicky servis alebo podobná kvalifikovaná osoba.
Zástrčky a spojky musia byt chránené proti striekajúcej vode.
Ubezpečte sa, že sa elektrické pripojenie nenachádza v oblasti zaplavenej vodou.
Pri zdržiavaní sa v bazéne alebo pri dotyku s vodnou plochou sa musí bezpodmienečne vytiahnuť sieťová zástrčka čerpadla.
Na prenášanie alebo upevňovanie čerpadla nepoužívajte napájací kábel.
Na ponorenie, resp. vytiahnutie a zaistenie čerpadla, sa musí použit upevňovacie lano.
Prípojné vedenie kontrolujte pravidelne.
Poškodené čerpadlo nikdy nepoužívajte. Čerpadlo v prípade poškodenia bezpodmie nečne nechajte skontrolovat v servise firmy GARDENA.
Návod na montáž: znova rukou pevne utiahnite všetky skrutky.
Pred použitím po vykonaní údržby zabezpečte, aby boli zoskrutkované všetky diely.
Pri použití našich čerpadiel s generátormi sa musia rešpektovať výstražné upozornenia výrobcu generátora.
Osobná bezpečnost
NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!
Menšie diely je možné l'ahko prehltnut. Obaly z umelých hmôt predstavujú pre malé deti nebezpečenstvo zadusenia. Pri montáži držte malé deti v dostatočnej vzdialenosti.
Dodržiavajte minimálnu hladinu vody podľa parametrov čerpadla.
Nenechávajte čerpadlo bežat dlhšie ako 10 minút proti uzatvorenej výtlačnej strane.
Piesok a iné abrazívne látky vedú k rýchlejšiemu opotrebeniu a skráteniu životnosti čerpadla.
Senzorové polia sa smú obsluhovať iba mimo vody.
Počas prevádzky sa nesmie vytahovať hadica.
NBEZPEČENSTVO! Ublíženie na zdraví! Nbezpečenstvo zranenia v prípade, že výrobok náhodne naštartuje.
Cez prípojnú vsuvku ④ je možné hadicu pripojit k rôznym priemerom hadice alebo GARDENA zásuvnému systému
Malý priemer hadice Čap neoddeľovať [Obr. A4]
Pri použití najväčšieho priemeru hadice má čerpadlo maximálny čerpací výkon.
| Čerpadlo Č.v. 9034 Č.v. 9036 | Č.v. 9044 | |
| Malý priemer hadice | 25 mm (1") | 32 mm (1 1/4") |
| Č.v. GARDENA Hadicová spona | Č.v. 7193 | Č.v. 7194 |
| Stredný priemer hadice | GARDENAzášuvný systém G 1" | 38 mm (1 1/2") |
| Č.v. GARDENA Hadicová spona | 32 mm (1 1/4")*Č.v. 7194 | Č.v. 7195 |
| Vel'ký priemer hadice | 38 mm (1 1/2") | 51 mm (2") |
| Č.v. GARDENA Hadicová spona | Č.v. 7195 | Č.v. 7196 |
Pri použití 38 mm (1 1/2") hadice odporúčame GARDENA súpravu plochej hadice č.v. 5005 s 10 m hadicou a hadicovou sponou.
* Pre č.v. 9034 sa pre 1 1/4" hadice dodáva aj prídavná prípojná vsuvka ④a.
Pripojenie hadice cez prípojnú vsuvku:
- Pri použití velkého priemeru hadice rozpojte prípojnú vsuvku ④ pri ⑥.
- Len pre č.v. 9036 / 9044: pri použití stredného priemeru hadice rozpojte prípojnú vsuvku ④ pri ⑥.
- Nasuňte hadicu na prípojnú vsuvku ④.
- Upevnite hadicu na prípojnú vsuvku ④ napr. pomocou GARDENA hadicovej spony.
Pripojenie hadice cez GARDENA zásuvný systém:
Pri 17000CLEAR/20000DIRT (č.v. 9036/9044) nie je možné hadicu pripojit k GARDENA zásuvnému systému cez prípojnú vsuvku ④.
Pomocou GARDENA zástrčného systému sa môžu pripojiť hadice 19 mm (3/4") / 15 mm (5/8") a 13 mm (1/2").
Neodporúčame použit menšie priemery hadice ako 25 mm (1"), pretože inak dôjde k výrazným stratám výkonu dopravovaného množstva.
Priemer hadice Prípojka čerpadla
| 13 mm (1/2") GARDENA Pripoj. sada pre čerpadlá | Č.v. 1750 |
| 15 mm (5/8") GARDENA Pripoj. sada pre čerpadlá | Č.v. 1750 |
| 19 mm (3/4") GARDENA Pripoj. sada pre čerpadlá | Č.v. 1752 |
- Rozpojte prípojnú vsuvku ④ pri b.
- Pripojte hadicu k prípojnej vsuvke ④ cez príslušný GARDENA zásuvný systém.
Montáž prípojky čerpadla [Obr. A5]:
NĚBEZPEČENSTVO! Ublíženie na zdraví! Bezné poranenie spôsobené obežným kolesom.
→ Čerpadlo prevádzkujte iba s kolenom.
Cez aretácie ② na kolene ① sa dá hadica bez problémov spojit a rozpojit.
Pri č.v. 9034 / 9036 sa dodáva aj spätný ventil, ktorý zabraňuje spätnému toku vody cez hadicu. Max. dopravná výška sa dosiahne iba bez spätného ventilu.
Ked' sa očakáva len malé množstvo spätného piretoku, napr. pri plocho položenej hadici, z dôvodu lepšieho čer-pacieho a sacieho výkonu odporúčame upustiť od ventilu.
- Len pre č.v. 9034 / 9036: vložte spätný ventil® do čerpadla. Dbajte pri tom na smer montáže.
- Zaskrutkujte koleno ① až po zarážku v smere hodinových ručičiek do čerpadla. (Ak sa má hadica položit vodorovne, koleno ① sa môže znova vyskrutkovat až o pol otáčky. Pri použití spätného ventilu je nutné vynaložit vyššiu silu.)
- Zaskrutkujte spojovací diel ③ do prípojnej vsuvky ④.
- Vtláčajte prípojnú vsuvku ④ hadice až po zarážku do kolena ①, kým počutelne a viditelne nezapadne. Hadica je bezpečne spojená s čerpadlom.
3. OBSLUHA
NŠBEZPEČENSTVO! Ublíženie na zdraví! Nebzpečenstvo zranenia v prípade, že výrobok náhodne naštartuje.
Ak sa čerpadlo nedá vypustiť cez rukovát, čerpadlo sa vždy musí vypustiť cez lano. Upevnite lano tým, že ho pretiahnete cez určené oká a zaviažete na uzol.
Minimálna híbka ponoru pri uvedení do prevádzky, pozri 7. TECHNICKÉ ÚDAJE.
Čerpadlo sa musí nainštalovať tak, aby vtokové otvory na prisavnej pätke neboli úplne alebo čiastočne blokované nečistotami.
V jazierku by sa malo čerpadlo postaviť napríklad na tehlu. Pri saniach blízko minimálnej hladiny vody pri uvedení do prevádzky môže sanie trvať dlhšie.
- Ponorte čerpadlo.
- Spojte čerpadlo so zdrojom prúdu. Pozor! Čerpadlo sa okamžite rozbehne. Vykoná sa inicializácia senzora, ktorú indikuje prebiehajúce svetlo.
Automatická prevádzka [Obr. 01]:
V automatickej prevádzke sa čerpadlo automaticky zapne, ked' hladina vody dosiahne zapínaciu výšku a automaticky sa vypne, ked' výška vodnej hladiny dosiahne vypínaciu výšku.
Senzor má deváť senzorových polí (S1 až S9 zdola nahor), ktoré sa nachádzajú napravo od LED diód.
Senzorové polia sú vysoké cca 1 cm (medzi senzorovými poľami sa nerozpozná prst ani zmenená výška vodnej hladiny).
Č.v. 9034/9036: Pri nohách sklopených dovnútra sú hodnoty vždy o 4 mm vyššie.
Po zapojení čerpadla sa postupne rozsvieti 9 LED diód. Čerpadlo štartuje z výrobného závodu v automatickom režíme so senzorovým poľom zapínacia výška ^58 a senzorovým poľom vypínacia výška ^54 .
Senzorové polia sa smú nastavit iba mimo vody.
- Stláčajte senzorové pole dovtedy, kým sa vstup nepotvrdí krátkym dvojitým bliknutím všetkých LED diód.
- Držte senzorové pole stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup. Na krátky čas sa zobrazia aktuálne nastavené zapínacie a vypínacie výšky. Potom sa rozsvietia všetky senzorové polia.
- Pre zapínaciu výšku stlačte požadované horné senzorové pole. LED dióda zvoleného senzorového poľa zhasne.
- Pre vypínaciu výšku stlačte požadované dolné senzorové pole.
LED dióda zvoleného senzorového pol'a zhasne. Po 3 sekundách sa prevezmú a zobrazia nastavené zapínacie a vypínacie výšky.
Automatické odsávanie čistej vody pre veľmi nízke výšky vodnej hladiny:
Senzorové pole Ⓡ je možné súčasne zvolit ako bod zapnutia aj bod vypnutia.
Ak by senzorové pole ^① po naštartovaní čerpadla do 10 minút rozpoznalo ešte vodu, čerpadlo sa vypne, aby zabránilo poškodeniu v dôsledku chodu nasucho.
Čerpadlo sa napriek tomu potom spustí, ked' senzorové pole ⑤ rozpozná vodu. V tomto prípade by sa však potom mal senzor vyčistíť, aby bola zaručená presná detekcia výšky vodnej hladiny.
Ak by sa senzorové pole ⑤1 v krátkom čase viackrát akti-vovalo v dôsledku vody tečúcej spät z hadicového vedenia, bude nasledovať 10-minútová prestávka.
Ak by hladina vody dosiahla senzorové pole ⓑ, čerpadlo sa automaticky zapne aj v priebehu 10-minútovej prestávky. Ak by sa to dialo pravidelne, vyberte d'alšie senzorové pole ako zapínací bod.
Aby bolo zaručené rýchle nasávanie, čerpadlo sa pri senzorovom poli ⑤ – ⑥ pre odvzdušnenie nakrátko vypne. Po 20 sekundách prevádzky sa čerpadlo na cca 2 sekundy jednorazovo vypne a potom sa znova zapne.
→ Držte senzorové pole Ⓢ stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup.
Zobrazia sa aktuálne nastavené zapínacie a vypínacie výšky.
Vypnutie sledovania vodnej hladiny:
LED diódy sledujú v automatickom režime vodnú hladinu. To je možné deaktivovať.
→ Držte senzorové pole Ⓗ počas inicializácie stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup (pozri Čerpanie vody).
Na opätovné zapnutie sledovania vodnej hladiny držte senzorové pole ③ počas inicializácie stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup.
Predvádzací režim:
Na prezentačné účely sa môže čerpadlo prestaviť do predvádzacieho režimu. Prostredníctvom poradí blikania simulujú LED diódy v tomto režime funkcie čerpadla a senzorové polia reagujú na dotyk.
→ Držte senzorové polia ⑤5 a ⑥8 počas inicializácie pri zapínání, resp. počas autotestu, po zapojení stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup.
Na opätovné vypnutie predvádzacieho režimu znova držte senzorové polia 5 a 8 počas inicializácie pri zapínaní, resp. počas autotestu, po zapojení stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup.
Manuálna prevádzka [Obr. 01]:
V manuálnej prevádzke beží čerpadlo dovtedy, kým sa neodpojí od siete. Tento režim sa hodí najmä na ploché odsávanie.
V manuálnej prevádzke sa senzorové polia deaktivujú. Čerpadlo potom beží dovtedy, kým sa neodpojí od siete alebo kým sa nezvolí iný prevádzkový režim.
→ Držte 2 senzorové polia 📂 a 📂 stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup. Všetky LED diódy svietia a do 5 sekúnd všetky LED diódy postupne zhasnú. Čerpadlo sa naštartuje.
Počas týchto 5 sekúnd sa má čerpadlo umiestnit do vody. Čerpadlo sa naštartuje, len ak rozpozná vodu.
V opačnom prípade sa až trikrát zopakuje odpočítavanie.
Ak by ste na umiestnenie čerpadla do vody potrebovali viac času, odpojte ho od zdroja prúdu. Po opätovnom zapojení bude odpočítavanie pokračovať.
Manuálna prevádzka zostane aktívna aj po odpojení od prívodu prúdu.
Na ukončenie manuálnej prevádzky odpojte čerpadlo od siete a vyberte ho z vody. Znova pripojte čerpadlo k zdroju prúdu a držte senzorové pole ⑤9 stlačené, kým
ho nepotvrdí dvojité bliknutie všetkých LED diód. Teraz sa opäť nachádzate v automatickom režime.
Manuálny režim prevádzkujte len pod dohl'adom.
Časovo obmedzená manuálna prevádzka:
V časovo obmedzenej manuálnej prevádzke sa senzorové polia deaktivujú na 10 minút. Čerpadlo potom beži 10 minút a následne sa automaticky vypne.
→ Držte 2 senzorové polia ⑤7 a ⑧ stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup. Všetky LED diódy svietia a do 10 sekúnd všetky LED diódy postupne zhasnú. Čerpadlo sa naštartuje.
Po 10 minútach sa čerpadlo znova automaticky prepne na automatickú prevádzku.
Po odpojení prívodu prúdu sa čerpadlo znova automaticky prepne na automatickú prevádzku.
Na opätovné zapnutie automatickej prevádzky znova držte 2 senzorové polia ⑥7 a ⑧ súčasne stlačené, kým dvojité bliknutie všetkých LED diód nepotvrdí vstup.
Ploché odsávanie / normálna prevádzka (len pre ponorné čerpadlá na čistú vodu) [Obr. O2]:
Normálna prevádzka:
Odporúčaný prevádzkový režim pre maximálny čerpací výkon a velkost zín do 5 mm, predovšetkým v automatickom režime.
→ Sklopte 3 sklopné nohy Ⓕ smerom dovnútra.
Ploché odsávanie:
Výška zvyškovej vody cca 1 mm sa dosiahne len pri plochom odsávaní v manuálnej prevádzke. Majte na pamäti, že v tomto režime je znížený čerpací a sací výkon.
→ Sklopte 3 sklopné nohy Ⓕ smerom von.
4. ÚDRŽBA
NEBEZPEČENSTVO! Ubliženie na zdraví! Nebezpečenstvo zranenia v prípade, že výrobok náhodne naštartuje.
→ Výrobok nikdy nečistite prúdom vody (obzvlášť nie pod vysokým tlakom).
→ Na čistenie nepoužívajte chemikálie, vrátane benzínu alebo riedidiel. Niektoré z nich môžu poškodit' dôležité plastové diely.
Po čerpaní vody obsahujúcejchlór či umývací prostriedok alebo silne znečistenej vody sa musí čerpadlo prepláchnut.
- Čerpajte vlažnú vodu (max. 35 °C) eventuálne s prísa-dou jemného čistiaceho prostriedku (napr. vyplachovací prostriedok), kým nebude čerpaná voda čistá.
- Zlikvidujte zvyšky podľa smerníc zákona o likvidácii odpadu.
5. SKLADOVANIE
Odstavenie z prevádzky:
Výrobok musí byť skladovaný na mieste, ktoré je neprístupné deťom.
- Odpojte čerpadlo od zdroja prúdu.
- Obrátte čerpadlo dolu hlavou, kým už nebude vytekat žiadna voda.
- Vyčistite čerpadlo (pozri 4. ÚDRŽBA).
- Skladujte čerpadlo na suchom, uzavretom mieste zabezpečenom voči mrazu.
120
Likvidácia:
(v zmysle Smernice 2012/19/EÚ)
Výrobok sa nesmie likvidovať v bežnom domácom odpade. Musí sa zlikvidovať podľa platných miestnych predpisov týkajúcich sa ochrany životného prostredia.
DÔLEŽITÉ!
→ Výrobok zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste.
6. ODSTRAŇOVANIE PORÚCH
NEBEZPEČENSTVO! Ubliženie na zdraví! Nebezpečenstvo zranenia v prípade, že výrobok náhodne naštartuje.
Čistenie prisavnej päty a obežného kolesa [Obr. T1]:
-
Pre č.v. 9044: Vyskrutkujte 5 skrutiek s krížovou drážkou ⑨ a zložte veko ⑩.
-
Vyskrutkujte 4 skrutky s krížovou drážkou ⑥.
- Stiahnite prisavnú pätku ⑦ z čerpadla.
- Vyčistite prisavnú pätku ⑦ a obežné koleso ⑧ (týmito prácami údržby nezaniká záruka).
- Aby ste predišli poškodeniu a netesnostiam, starostlivo vyčistite tesniace plochy.
- Namontujte spät prisavnú pätku ⑦ v opačnom poradí.
Poškodené tesnenie sa musí vymenit.
Z bezpečnostných dôvodov smie poškodené obežné koleso vymenit iba servis GARDENA.
Problém Možná príčina Odstránenie
| Čerpadlo beží, ale nečerpá vodu Nízka hladina vody a naplnená hadica s namontovaným spätným ventilom. | → Demontujte spätný ventil alebo manuálne vyprázdnite hadicu. | |
| Vzduch nemôže uniknúť, výtlačné potrubie je uzatvorené.(Event. prehnutá tlaková hadica). | ||
| Vzduchový vankúš v sacej pätke. → Počkajte cca 60 sekúnd, kýmsa čerpadlo samo neodvzdušní(pripadne ho vypnite/zapnite). | ||
| Kód chyby 2 | Nasávací otvor je upchatý. → Vyčistite nasávací otvor prúdom vody. | |
| Hadica je upchatá. → Odstráňte upchatie v hadici. | ||
| Kód chyby 1 | Obežné koleso je blokované. → Vyčistite prísavnú pätku a obežné koleso. | |
| Kód chyby 2 Pri uvedení čerpadla do chodu je hladina vody pod minimálnou úrovňou. | → Ponorte čerpadlo hlbsie. | |
| Kód chyby 3 Senzor je znečistený. → Vyčistite senzor. | ||
| Kód chyby 4 Čas je prekročený. → Umiestnite čerpadlo do vody | v priebehu odpočítavania. | |
| Čerpadlo nenaskočí alebo zostáva počas prevádzky stát' | Tepelný ochranný spínač vypol čerpadlo kvôli preťaženiu. | → Vyčistite nasávací otvor. Dodržte maximálnu teplotu média (35 °C). |
| Čerpadlo bez prúdu. → Skontrolujte poistky a elektrické konektory. | ||
| Zareagoval prúdový chránič(chybný prúd). | → Odpojte čerpadlo od zdroja prúdu a obráťte sa na servis GARDENA. | |
| Čerpadlo beží, ale čerpací výkon náhle poklesne | Nasávací otvor je upchatý. → Vyčistite nasávací otvor prúdom vody. | |
| Hadica je upchatá. → Odstráňte upchatie v hadici. | ||
| Čerpadlo sa naštartuje a zastaví niekol’kokrát za sebou | Z hadice tečie spät voda. → Vyberte najbližší vyšší zapínací bod a nasad’te spätný ventil. | |
| Čerpadlo neštartuje pri aktivovanom senzorovom poli §1 | Senzorové pole §1 sa v krátkom čase viackrát aktivovalo a čerpadlo má prestávku. | → Počkajte na skončenie prestávky.Vyberte najbližší vyšší zapínací bod a nasad’te spätný ventil. |
 | UPOZORNENIE: Pri iných poruchách sa obráťte na servisné stredisko GARDENA. Opravy môžu vykonávať len servisné strediská GARDENA alebo predajcovia, ktorí sú certifikovaní výrobcom GARDENA. | |
- TECHNICKÉ ÚDAJE
Upozornenie: zapínacie/vypínacie výšky, ako aj minimálna hladina vody pri uvedení do prevádzky, boli stanovené bez výškových rozdielov, ktoré sa majú prekonať. Pri dopravných výškach od cca 1 m sčasti vyplývajú dlhšie časy nasávania až do 1 minúty alebo vyššie minimálne hladiny vody až do +5 cm.
* Pri nohách sklopených dovnútra sú hodnoty vždy o 4 mm vyššie.
- PRÍSLUŠENSTVO
| GARDENA Súprava plochej hadice 10 m 38 mm (1/2") hadica s hadicovou svorkou. č.v. 5005 | ||
| GARDENA Hadicová spona Pre hadice 25 mm (1") pre pripojenie cez prípojný čap. č.v. 7193 | ||
| GARDENA Hadicová spona | Pre hadice 32 mm (1 1/4") pre pripojenie cez prípojný čap. | č.v. 7194 |
| GARDENA Hadicová spona | Pre hadice 38 mm (1 1/2") pre pripojenie cez prípojný čap. | č.v. 7195 |
| GARDENA Hadicová spona Pre hadice 51 mm (2") pre pripojenie cez prípojný čap. č.v. 7196 | ||
| GARDENA Sada prípojok pre čerpadlá | Pre hadice 19 mm (3/4") pre pripojenie cez GARDENA zástrčný systém. | č.v. 1752 |
9. SERVIS/ZÁRUKA
Servis:
Kontaktujte, prosím, adresu na zadnej strane.
Vyhlásenie o poskytnutí záruky:
V prípade reklamácie vyplývajúcej zo záruky vám nebudú sa poskytnuté služby účtované žiadne poplatky.
GARDENA Manufacturing GmbH poskytuje na všetky originalne nové výrobky GARDENA 2-ročnú záruku od prvej kúpy u obchodníka, ak sa výrobky používali výhradne na súkromné účely. Táto záruka výrobcu neplatí pre výrobky získané na sekundámom trhu. Táto záruka sa vzťahuje na všetky podstatné nedostatky tohto výrobku, ktoré sú preukázateľne spôsobené mate riálovými alebo výrobnými chybami. Plnenie tejto záruky sa vykoná výmenou za plne funkčný výrobok alebo opravou chybného výrobku, ktorý nám bezplatne odošlete, pričom si vyhradzujeme právo na výber medzi týmito možnosťami. Servis podlieha nasledujúcim podmienkam:
- Výrobok sa používal na konkrétny účel podľa odporúčaní uvedených v prevádzkových pokynoch.
- Ani kupujúci, ani tretia osoba sa nepokúšali výrobok otvorit alebo opravit.
- Na prevádzku boli použité iba originálne náhradné a spotrebné diely GARDENA.
• Predloženie dokladu o kúpe.
Zo záruky sú vylúčené normálne opotrebovanie dielov a komponentov (napríklad na nožoch, upevňovacích die-loch nožov, turbínach, svietidlách, klinových a ozubených remeňoch, obežných kolesách, vzduchových filtroch, zapaľovacích sviečkach), viditeľné zmeny, ako aj spotrebné diely podliehajúce rýchlemu opotrebovaniu.
Táto záruka výrobcu sa obmedzuje na náhradnú dodávku a opravu podľa vyššie uvedených podmienok. Iné nároky voči nám ako výrobcovi, napríklad na náhradu škody, záruka výrobcu neodôvodňuje. Táto záruka výrobcu sa samozrejme netýka existujúcich zákonných a zmluvných nárokov na záručné plnenie voči obchodníkovi / predajcovi.
Záruka výrobcu podlieha právu Spolkovej republiky Nemecko.
V prípade poškodenia v záruke pošlite, prosím, chybný výrobok spolu s kópiou dokladu o kúpe a opisom chyby dostatočne frankovaný na adresu servisu spoločnosti GARDENA.
Spotrebné diely:
Obežné koleso je spotrebný diel a preto je vyňaté zo záruky.
