20000 Aquasensor - Vannpumpe GARDENA - Gratis bruksanvisning og manual

Merke	GARDENA
Modell	20000 Aquasensor (ref. 9044)
Produkttype	Nedsenkbar dreneringspumpe for skittent vann
Nominell effekt	750 W
Nettspenning / Frekvens	230 V AC / 50 Hz
Maksimal strømningshastighet	20 000 l/t
Maksimal løftehøyde	9 m (0,9 bar)
Maksimal nedsenkingsdybde	7 m
Maksimal partikkeldiameter	35 mm
Maksimal væsketemperatur	35 °C
Strømkabel	10 m (H07RN-F)
Vekt (uten kabel)	5,0 kg
Vannuttakstilkobling	G 1 1/2" (gjenger)
Tilkoblingsmuligheter	1 1/4" / 1 1/2" / 2" eller GARDENA-system
Driftsmoduser	Automatisk (sensor), manuell, tidsbegrenset manuell
Startnivå min/maks	42 mm / 242 mm
Stoppnivå min/maks	35 mm / 205 mm
Restvannhøyde (flatt sug)	35 mm (føtter åpne)
Sikkerhet	Jordfeilbryter (30 mA), termisk beskyttelse, hjertestans (implantater)
Vedlikehold og rengjøring	Rengjør sugefoten og turbinen etter bruk; skyll med lunkent vann hvis skittent eller klorert vann
Slitedeler	Turbin (utskifting av GARDENA service)
Garanti	2 år (privat bruk)

Ofte stilte spørsmål - 20000 Aquasensor GARDENA

Hvilken type vann kan Gardena 20000 Aquasensor pumpe?

Denne pumpen er designet for skittent vann med partikler opp til 35 mm. Den egner seg ikke for saltvann, brennbare væsker eller matvarer.

Hvordan justerer jeg start- og stoppnivåene?

Utenfor vannet og etter at sensoren har tørket, trykk på avkjølingsfeltet til dobbel blinking. Velg deretter det øvre feltet for start og det nedre feltet for stopp. Bekreftelse skjer etter 3 sekunder.

Pumpen starter ikke, hva gjør jeg?

Kontroller først strømforsyningen og jordfeilbryteren. Hvis feilkode 1 vises, er turbinen blokkert: rengjør sugefoten. Hvis kode 2, er sugeåpningen tett. Ved overoppheting, vent til den er avkjølt.

Hvordan rengjøre pumpen etter bruk?

Koble fra pumpen. Fjern sugefoten ved å skru ut de 4 skruene. Rengjør turbinen og sugefoten med rent vann. Sett sammen igjen og kontroller at tetningene er tette. Ikke bruk kjemikalier eller høytrykksspyler.

Hva er maksimal nedsenkingsdybde?

Maksimal nedsenkingsdybde er 7 meter. Overhold minimum nedsenkingsdybde (42 mm i automatisk modus) for å unngå tørrkjøring.

Kan jeg bruke pumpen i manuell modus?

Ja, hold feltene S6 og S9 nede til dobbel blinking. Pumpen går kontinuerlig til den kobles fra. For en modus begrenset til 10 minutter, bruk S7 og S8.

Hva betyr blinking av LED-ene?

Etter tilkobling, lyser de 9 LED-ene i sekvens: dette er sensorinitialisering. I automatisk modus følger de vannivået. Dobbel blinking bekrefter et inntast. Ved feil angir en blinkende kode (1 til 4) problemet.

Kan pumpen brukes i et svømmebasseng?

Ja, for å pumpe klorert vann eller vann med vaskemidler. Men bruk aldri pumpen når personer er i vannet. Koble alltid fra støpselet før kontakt med vann.

Hvilke tilbehør anbefales?

GARDENA klemringer (ref. 7193-7196), flat slangesett 10 m (ref. 5005) og tilkoblingssett for 19 mm slanger (ref. 1752) er kompatible.

Hvordan oppbevare pumpen om vinteren?

Koble fra pumpen, tøm den ved å sette den opp ned, rengjør den og oppbevar den på et tørt, lukket og frostfritt sted. Kast rester i henhold til lokale forskrifter.

BRUKSANVISNING 20000 Aquasensor GARDENA

- Uppvisande av inköpskvittot.

Beskyt strømstikket og strømkablet imod varme, olie og skarpe kanter.

Til neddykning hhv. løftning og sikring af pumpen skal fikseringstovet anvendes.

Sand og andet slibende materiale medfører hurtigere slitage og reducering af pumpens ydeevne.

Stor slange-diameter

Fjern nippel ved ⓐ[fig. A2]

GARDENA Stiksystem/Varenr. 9036/9044:

Fjern nippel ved ⓑ[fig. A3]

Mellemstorslange-diameter

Lille slange-diameter Fjern ikke nippelen [fig. A4]

Oversettelse av de originale instruksjonene.

Dette produktet kan brukes av barn fra og med 8 år og personer med reduserte fysiske, sensoriske eller mentale evner, såfremt de er under tilsyn eller er blitt undervist om sikker bruk av produktet og forstår farene som resulterer av dette. Barn skal ikke leke med produktet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn. Vi anbefaler bruk av produktet først for ungdommer fra og med 16 år.

Riktig anvendelse:

GARDENA Nedsenkbar pumpe er tenkt til bruk for drenering ved oversvømmelser, men også for ut-/ompumping av beholdere, vannuttak fra brønner og sjakter, drenering av båter og yachter samt til tidsbegrenset lufting og sirkulering av vann og til pumping av klor- og vaskemiddelholdig vann i private hager og hobbyhager.

Væsker som kan pumpes:

GARDENA nedsenkbar pumpe skal kun brukes til å pumpe vann.

Produktet egner seg til å pumpe følgende væsker:

• Nedsenkbar rentvannspumpe: rent til lett skittent vann med en maks. korndiameter på 5 mm.
• Nedsenkbar skittenvannspumpe: skittent vann med en maks. korndiameter på: 35 mm.

Produktet er ikke egnet til drift over lang tid (kontinuerlig sirkulasjon).

E! Personskader!

Det må ikke pumpes saltvann, etsende, lett brennbare eller eksplosive stoffer (f.eks. bensin, parafin, nitrofortynner), olje, fyringsolje og næringsmidler.

1. SIKKERHET

VIKTIG!

Les nøye gjennom bruksanvisningen og oppbevar denne til senere bruk.

Symboler på produktet:

Generelle sikkerhetsanvisninger

Elektrisk sikkerhet

FARE! Strømstøt!

Fare for personskade på grunn av strømstøt.

→ Produktet må forsynes med strøm via en Fl-bryter (RCD) med en nominell utløsningsstrøm på maks. 30 mA.

→ Ta kontakt med GARDENA service dersom jordfeilbryteren (RCD) utløses.

FARE! Fare for personskade! Fare for personskade på grunn av elektrisk strøm.

→ Separer produktet fra nettet før du gjennomfører vedlikeholdsarbeider eller skifter ut deler. Stikkontakten må da befinne seg innenfor synsområdet.

Sikker drift

Pumpen må ikke brukes når det er personer i vannet.

Slangeenden skal være lavere enn maks. løftehøyde.

Vernebryter

Termo-vernebryter:

Ved overbelastning kobler den integrerte termiske startkontaktoren ut pumpen. Når motoren er tilstrekkelig avkjølt, er pumpen klar til drift igjen.

Automatisk lufting

Denne pumpen er utstyrt med en lufteventil som fjerner ev. luftputer i pumpen.Avhengig av funksjon kan det dermed sive ut litt vann under håndtaket. Avhengig av funksjon kan det dermed sive ut litt vann på siden av huset.

Dette produktet genererer et elektromagnetisk felt under drift. Dette feltet kan under visse betingelser påvirke funksjonen til aktive eller passive medisinske implantater. For å utelukke fare ved situasjoner som kan føre til alvorlige eller dødelige personskader, skal personer med et medisinsk implantat rådføre seg med lege og produsenten av implantatet før bruk av dette produktet.

Kabel

Ved bruk av skjøteledninger må disse ha minste diametere som er angitt i følgende tabell:

Spenning Kabellengde Diameter

230 – 240 V / 50 Hz Opptil 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

FARE! Strømstøt!

Gjennom en avkuttet nettplugg kan fuktighet via nettka belen trenge inn i det elektriske systemet og forårsake en kortslutning.

→ Nettpluggen må ikke under noen omstendighet kuttes av (f. eks. for veggjennomføring).
→ Trekk pluggen ikke i kabelen men på dekselet ut av stikkontakten.
→ Hvis strømledningen til dette produktet skades, må den skiftes ut av produsenten eller dennes kundeservice eller en tilsvarende kvalifisert person, slik at den ikke utgjør fare for skader.

Nettstøpsel og koplinger må være beskyttet mot vannsprut.

Forviss deg om at de elektriske pluggforbindelsene er plassert i et flomsikkert område.

Beskytt strømstøpsel og nettilkoblingskabel mot varme, olje og skarpe kanter.

Vær oppmerksom på nettspenningen. Angivelsene på typeskiltet må stemme overens med dataene til strømnettet.

Påse at støpselet til pumpen er trukket ut før noen går ut i svømmebassenget eller berører vannoverflaten.

Nettilkoblingskabelen må ikke brukes til å feste eller transportere pumpen.

For å senke ned eller trekke opp og sikre pumpen må festerepet benyttes.

Monteringsanvisning: Trekk alle skruene til igjen for hånd.

Før bruk etter vedlikehold må det kontrolleres at alle deler er skrudd sammen.

Ved bruk av pumpene våre sammen med en generator må du være oppmerksom på advarslene fra produsenten av generatoren.

Personlig sikkerhet

Mindre deler kan lett svelges. Plastposer utgjør fare for kvelning for småbarn. Hold småbarn på avstand under monteringen.

Pass på minste vannstand iht. pumpens klassifisering.

Ikke la pumpen gå i mer enn 10 minutter mot lukket trykkside.

Sand og andre slipende stoffer fører til raskere slitasje og effekttap i pumpen.

Sensorfeltene skal kun betjenes utenfor vann.

Slangen må ikke trekkes av under drift.

Fare for skade dersom produktet startes utilsiktet.

Stor slangediameter Skill fra nippelen ved ⓐ [fig. A2]

GARDENA Pluggsystem/ Skill fra nippelen ved ⓑ [fig. A3] Art. 9036/9044:

Middels slangediameter

Liten slangediameter Ikke skill fra nippelen [fig. A4]

Tilkoblingsmuligheter for koblingsnippelen [fig. A1]:

Med koblingsnippelen ④ kan slangen kobles til forskjellige slangediametere eller til GARDENA pluggsystemet.

Ved bruk av den største slangediameteren har pumpen maks. transportmengde.

Pumpe Art. 9034 Art. 9036
Art. 9044

Litenslangediameter	25 mm (1")	32 mm (1 1/4")
Art. GARDENASlangeklemme	Art. 7193	Art. 7194
Middelsslangediameter	GARDENAPluggsystemG 1"	38 mm (1 1/2")
Art. GARDENASlangeklemme	32 mm (1 1/4")*Art. 7194	Art. 7195
Storslangediameter	38 mm (1 1/2")	51 mm (2")
Art. GARDENASlangeklemme	Art. 7195	Art. 7196

Ved bruk av 38 mm (1 1/2") slangen anbefaler vi GARDENA flatslange-sett, art. 5005 med 10 m slange og slangeklemme.

* For art. 9034 leveres en ekstra koblingsnippel ^4a for 1 1/4"-slanger.

Koble til slange via koblingsnippelen:

1. Ved bruk av den store slangediameteren kutter du av koblingsnippelen ④ ved Ⓐ.
2. Kun for art. 9036 / 9044: Ved bruk av middels slangediameter kutter du av koblingsnippelen ④ ved ⓑ.
3. Skyv slangen på koblingsnippelen ④.
4. Fest slangen f.eks. med en GARDENA slangeklemme på koblingsnippelen ④.

Koble slange til via GARDENA pluggsystemet:

For 17000 CLEAR/20000DIRT (art. 9036/9044) kan slangen ikke kobles til GARDENA pluggsystemet via koblingsnippelen ④.

Med GARDENA slangesystemet kan 19 mm (3/4")- / 15 mm (5/8")- og 13 mm (1/2")-slanger tilkoples.

Vi anbefaler å ikke bruke mindre slangediametere enn 25 mm (1"), fordi dette tydelig vil redusere transportmengden.

3. BETJENING

E! Personskader!

e for skade dersom produktet startes utilsiktet.

Kan pumpen ikke senkes ned via håndtaket, må den alltid senkes med et tau. Fest tauet ved å trekke det gjennom maljene og knyte det fast. Minimum nedsenkningsdybde ved igangsetting, se 7. TEKNISKE DATA.

Pumpen skal stilles slik at innløpsåpningen på sugefoten hverken helt eller delvis kan blokkeres av smuss.

Ved bruk i en dam bør pumpen stilles på f.eks. en murstein.

ehjulet utgjør fare for kuttskader.

→ Bruk pumpen kun med vinkelstykket.

Art. 9034 / 9036 leveres med en tilbakeslagsventil som hindrer vannet i å renne tilbake gjennom slangen.

Maks. løftehøyde oppnås kun uten tilbakeslagsventilen.

Hvis det er å forvente at kun en liten mengde vann renner tilbake, f.eks. når slangen er flatt lagt ut, anbefaler vi å gi avkall på ventilen fordi transport- og innsugingseffekten da er bedre.

1. Kun for art. 9034 / 9036: Sett tilbakeslagsventilen® inn i pumpen. Vær oppmerksom på monteringsretningen.

2. Skru vinkelstykket ① helt inn i pumpen i urviserens retning. (Skal slangen legges horisontalt, kan vinkelstykket ① skrus ut igjen inntil en halv dreining. Ved bruk av tilbakeslagsventilen er økt bruk av makt nødvendig.)

3. Skru koblingsstykket ③ inn i koblingsnippelen ④.

4. Trykk slangens koblingsnippel ④ helt inn i vinkel-stykket ① til den hørbart og synlig smetter på plass. Slangen er koblet sikkert til pumpen.

5. Senk pumpen.

6. Koble pumpen til strømforsyningen.
   OBS! Pumpen starter omgående. Sensoren initialiseres, dette vises med et løpelys.

Sensorfeltenes inn-/utkoblingshøyder:

Sensoren har ni sensorfelt (⑤ til ⑥ nedenfra og opp) som befinner seg til høyre for LED-ene.

Sensorfeltene er ca. 1 cm høye (mellom sensorfeltene registreres ingen fingre eller endret vannstand).

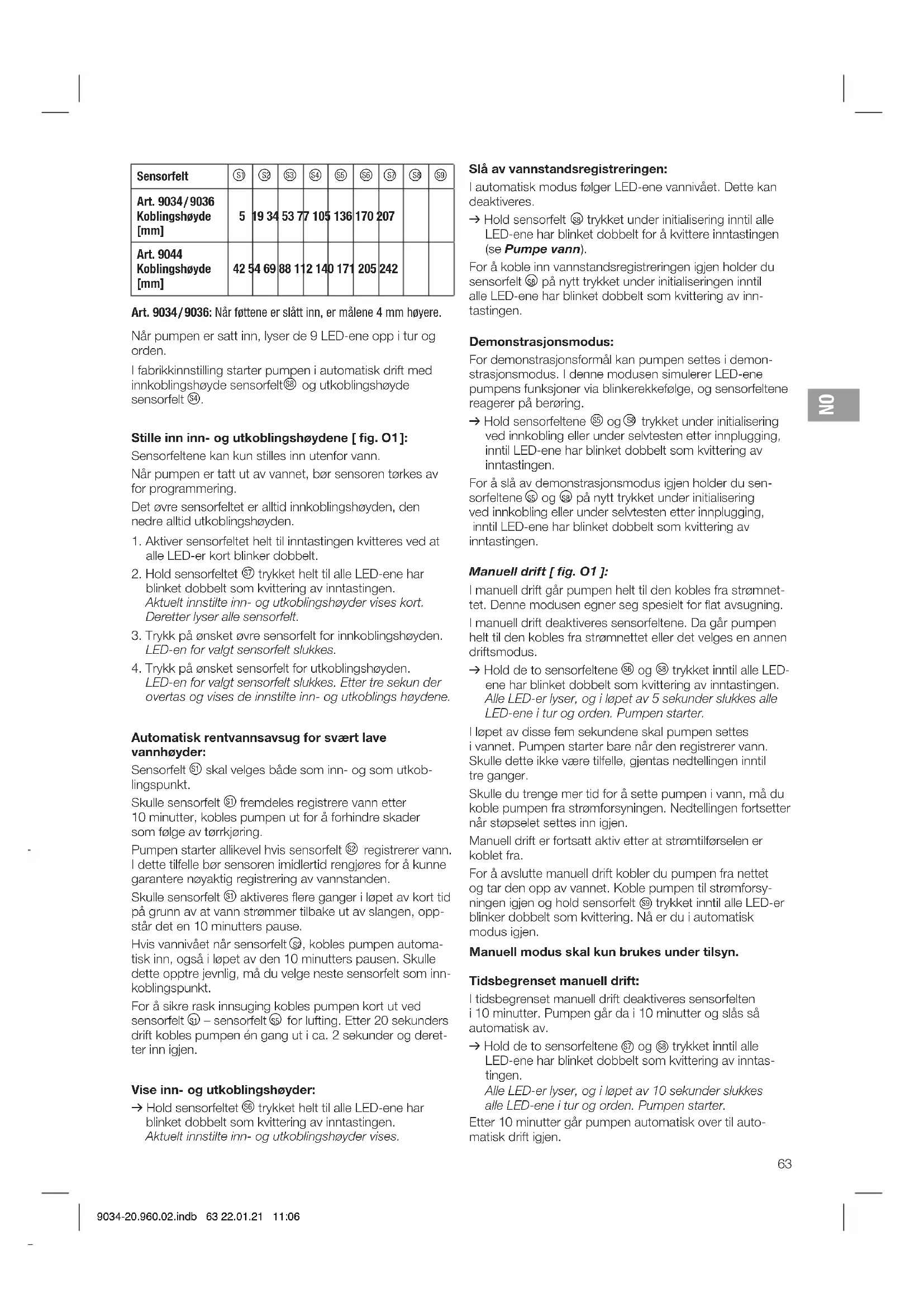

Sensorfelt	S1	S2	S3	S4	S5	S6	S7	S8	S9
Art. 9034/9036Koblingshøyde[mm]	5	19 34	53 77	105	136	170	207
Art. 9044Koblingshøyde[mm]	42 54	69 88	11 12	140	171	205	242

Art. 9034/9036: Når föttene er slått inn, er målene 4 mm høyere.

Når pumpen er satt inn, lyser de 9 LED-ene opp i tur og orden.

I fabrikkinnstilling starter pumpen i automatisk drift med innkoblingshøyde sensorfelt ^68 og utkoblingshøyde sensorfelt ^64 .

Stille inn inn- og utkoblingshøydene [fig. O1]:

Sensorfeltene kan kun stilles inn utenfor vann.

Når pumpen er tatt ut av vannet, bør sensoren tørkes av for programmering.

Det øvre sensorfeltet er alltid innkoblingshøyden, den nedre alltid utkoblingshøyden.

1. Aktiver sensorfeltet helt til inntastingen kvitteres ved at alle LED-er kort blinker dobbelt.
2. Hold sensorfeltet ⑥7 trykket helt til alle LED-ene har blinket dobbelt som kvittering av inntastingen. Aktuelt innstilte inn- og utkoblingshøyder vises kort. Deretter lyser alle sensorfelt.
3. Trykk på ønsket øvre sensorfelt for innkoblingshøyden. LED-en for valgt sensorfelt slukkes.
4. Trykk på ønsket sensorfelt for utkoblingshøyden. LED-en for valgt sensorfelt slukkes. Etter tre sekun der overtas og vises de innstilte inn- og utkoblings høydene.

Automatisk rentvannsavsug for svært lave vannhøyder:

Sensorfelt Ⓐ skal velges både som inn- og som utkoblingspunkt.

Skulle sensorfelt Ⓖ fremdeles registrere vann etter 10 minutter, kobles pumpen ut for å forhindre skader som følge av tørrkjøring.

Pumpen starter allikevel hvis sensorfelt ⑤2 registrerer vann. I dette tilfelle bør sensoren imidlertid rengjøres for å kunne garantere nøyaktig registrering av vannstanden.

Skulle sensorfelt ⑤1 aktiveres flere ganger i løpet av kort tid på grunn av at vann strømmer tilbake ut av slangen, oppstår det en 10 minutters pause.

Hvis vannivået när sensorfelt Ⓗ, kobles pumpen automatisk inn, også i løpet av den 10 minutters pausen. Skulle dette opptre jevnlig, må du velge neste sensorfelt som inn-koblingspunkt.

For å sikre rask innsuging kobles pumpen kort ut ved sensorfelt S1 – sensorfelt S2 for lufting. Etter 20 sekunders drift kobles pumpen én gang ut i ca. 2 sekunder og deretter inn igjen.

Vise inn- og utkoblingshøyder:

→ Hold sensorfeltet ⑥ trykket helt til alle LED-ene har blinket dobbelt som kvittering av inntastingen. Aktuelt innstilte inn- og utkoblingshøyder vises.

→ Hold sensorfelt Ⓧ trykket under initialisering inntil alle LED-ene har blinket dobbelt for å kvittere inntastingen (se Pumpe vann).

For å koble inn vannstandsregistreringen igjen holder du sensorfelt Ⓗ på nytt trykket under initialiseringen inntil alle LED-ene har blinket dobbelt som kvittering av inntastingen.

Demonstrasjonsmodus:

For demonstrasjonsformål kan pumpen settes i demonstrasjonsmodus. I denne modusen simulerer LED-ene pumpens funksjoner via blinkerekkefølge, og sensorfeltene reagerer på berøring.

→ Hold sensorfeltene Ⓐ og Ⓐ trykket under initialisering ved innkobling eller under selvtesten etter innplugging, inntil LED-ene har blinket dobbelt som kvittering av inntastingen.

For å slå av demonstrasjonsmodus igjen holder du sensorfeltene ⚪ og ⚫ på nytt trykket under initialisering ved innkobling eller under selvtesten etter innplugging, inntil LED-ene har blinket dobbelt som kvittering av inntastingen.

Manuell drift [fig. 01]:

I manuell drift går pumpen helt til den kobles fra strømnettet. Denne modusen egner seg spesielt for flat avsugning. I manuell drift deaktiveres sensorfeltene. Da går pumpen helt til den kobles fra strømnettet eller det velges en annen driftsmodus.

→ Hold de to sensorfeltene ⑤6 og ⑥8 trykket inntil alle LED-ene har blinket dobbelt som kvittering av inntastingen. Alle LED-er lyser, og i løpet av 5 sekunder slukkes alle LED-ene i tur og orden. Pumpen starter.

I løpet av disse fem sekundene skal pumpen settes i vannet. Pumpen starter bare när den registrerer vann. Skulle dette ikke være tilfelle, gjentas nedtellingen inntil tre ganger.

Skulle du trenge mer tid for å sette pumpen i vann, må du koble pumpen fra strømforsyningen. Nedtellingen fortsetter när støpselet settes inn igjen.

Manuell drift er fortsatt aktiv etter at strømtilførselen er koblet fra.

For å avslutte manuell drift kobler du pumpen fra nettet og tar den opp av vannet. Koble pumpen til strømforsyningen igjen og hold sensorfelt (59) trykket inntil alle LED-er blinker dobbelt som kvittering. Nå er du i automatisk modus igjen.

Manuell modus skal kun brukes under tilsyn.

Tidsbegrenset manuell drift:

I tidsbegrenset manuell drift deaktiveres sensorfelten i 10 minutter. Pumpen går da i 10 minutter og slås så automatisk av.

→ Hold de to sensorfeltene ⑤7 og ⑥8 trykket inntil alle LED-ene har blinket dobbelt som kvittering av inntastingen. Alle LED-er lyser, og i løpet av 10 sekunder slukkes alle LED-ene i tur og orden. Pumpen starter.

Etter 10 minutter går pumpen automatisk over til automatisk drift igjen.

Etter at pumpen er koblet fra strømtilførselen, går den automatisk over i automatisk drift igjen.

For å koble inn automatisk drift igjen holder du de to sensorfeltene ⑤7 og ⑧8 trykket samtidig inntil alle LED-ene har blinket dobbelt som kvittering av inntastingen.

Flat avsugning / normal drift (kun for de nedsenk bare rentvannspumpene) [fig. O2]:

Normal drift:

Anbefalt driftsmodus for maksimal pumpeeffekt og kornstørrelse opptil 5 mm, spesielt i automatisk modus.

→ Slå inn de tre sammenleggbare føttene Ⓕ.

Flat avsugning:

Restvannivået på ca. 1 mm oppnås kun med flat avsugning i manuell drift. Vær oppmerksom på at transport- og innsugingseffekten er redusert i denne modusen.

→ Slå ut de tre sammenleggbare føttene Ⓕ.

4. VEDLIKEHOLD

FARE! Personskader!

e for skade dersom produktet startes utilsiktet.

→ Produktet må ikke rengjøres med vannstråle (spesielt ikke med høytrykk).

→ Ikke bruk kjemikalier, inkl. bensin eller løsningsmidler, til rengjøring. Enkelte av dem kan ødelegge viktige plastdeler.

→ Rengjør overflaten på pumpen med en fuktig klut.

Gjennomspyle pumpen:

Når det har vært pumpet klorholdig, vaskemiddelholdig eller svært skittent vann, må pumpen gjennomspyles.

1. Pump lunkent vann (maks. 35 °C) eventuelt tilsatt mildt rengjøringsmiddel (f.eks. oppvaskmiddel) til det pumpede vannet er rent.

2. Restene skal avfallshåndteres iht. loven om avfallshåndtering.

5. LAGRING

Ta ut av bruk:

Produktet må oppbevares utilgjengelig for barn.

1. Koble pumpen fra strømforsyningen.
2. Snu pumpen på hodet til det ikke renner vann ut lenger.
3. Rengjør pumpen (se 4. VEDLIKEHOLD).
4. Oppbevar pumpen på et tørt, lukket og frostsikkert sted.

64

Avfallshändtering:

Fare for skade dersom produktet startes utilsiktet.

Rengjøre sugefot og løpehjul [ fig. T1 ]:

1. Kun for art. 9044: Skru ut de fem kryssporskruene ⑨ og ta av dekslet ⑩.

2. Skru ut de fire kryssporskruene ⑥.

3. Trekk sugefoten ⑦ av pumpen.
4. Rengjør sugefoten ⑦ og løpehjulet ⑧ (garantien opphører ikke på grunn av dette vedlikeholdsarbeidet).
5. engjør tetningsflatene grundig for å unngå skader og utettheter.
6. Monter sugefoten ⑦igjen i omvendt rekkefølge.

Av sikkerhetsgrunner skal et skadet løpehjul bare skiftes ut av GARDENA service.

Problem Mulig årsak Utbedring

Pumpen går, men transporterer ikke vann	Lavt vannivå og fylt slange med inne-bygget tilbakeslagsventil.	→ Fjern tilbakeslagsventilen eller tømslangen for hånd.
	Luft kan ikke slippe ut datrykkledningen er stengt.(Evt. knekket trykkslange).	→ Åpetrykkledningen.(f.eks.stengeventil,leveringsenheter).
	Luftpute i sugefot. → Vent i ca. 60 sekunder, til pumpenhar luftet seg selv (slå ev. av / på).
Feilkode 2	Innsugingsåpningen er tilstoppet.	→ Rengjør innsugingsåpningen medvannstråle.
	Slangen er tilstoppet. → Fjern tilstoppingen i slangen.
Feilkode 1 Løpehjulet er blokkert. → Rengjør sugefoten og løpehjulet.
Feilkode 2 Vannivå ved igangsetting	under minimum vannivå.	→ Senk pumpen lenger ned.
Feilkode 3 Sensoren er skitten. → Rengjør sensoren.
Feilkode 4 Tiden er overskredet. → Sett pumpen i vann i løpet avnedtellingen.
Pumpe starter ikke eller stopper plutselig under drift	Den termiske overbelastningsbryteren har slått av pumpen pga. overoppvar-ming	→ Rengjør innsugingsåpningen. Vær oppmerksom på maks. medietem-peratur (35 °C).
	Pumpe uten strøm. → Kontroller sikringene og de elektriske koblingene.
	RCD-bryteren er utløst (feilstrøm).	→ Separer pumpen fra strøm-forsyningen og henvend deg tilGARDENAService.
Pumpen går, men leverer ikke	Innsugingsåpningen er tilstoppet.	→ Rengjør innsugingsåpningen medvannstråle.
	Slangen er tilstoppet. → Fjern tilstoppingen i slangen.
Pumpen starter og stanser flere ganger etter hverandre	Vann renner tilbake ut av slangen.	→ Velg neste høyere innkoblingspunktog sett inn tilbakeslagsventilen.
Pumpen starter ikke når sensorfeltet® er aktivert	Sensorfelt® har vært aktivert flere ganger i løpet av kort tid, og pumpen gjør en pause.	→ Vent til pausen er omme. Velg neste høyere innkoblingspunkt og sett inn tilbakeslagsventilen.

MERK:

Henvend deg til GARDENA servicesenter ved andre feil. Reparasjoner skal kun foretas av GARDENA servicesentre samt fagforhandlere som er autorisert av GARDENA.

1. TEKNISKE DATA

Nedsenkbar pumpe Enhet Verdi		(art. 9034)	Verdi (art. 9036)	Verdi (art. 9044)
Nominell effekt W 450 750 750
Nettspenning V (AC) 230 230 230
Nettfrekvens	Hz	50	50	50
Maks. leveringskapasitet	l/h	11.000	17.000	20.000
Maks. trykk/ maks. transporthøyde	bar/ m	0,7 / 7,0	0,9 / 9,0	0,9 / 9,0
Maks. nedsenkingsdybde	m	7	7	7
Min./maks. innkoblingshøyde	mm	5 / 207	5 / 207	42 / 242
Min./maks. utkoblingshøyde	mm	1 / 170	1 / 170	35 / 205
Restvann-nivå	mm	1	1	35
Skittent vann med maks. korndiameter (* Flat avsugning)	mm	1* / 5	1* / 5	35
Minste vannstand ved igangsetting (ca.)	mm	5	5	42
Tilkoplingskabel	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Vekt uten kabel (ca.)	kg	4,0	4,7	5,0
Koblingsgjenge vannutløp	Tommer	G 1 1/2"	G 1 1/2"	G 1 1/2"
Tilkoblingsmuligheter	Tommer	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Maks. væsketemperatur	°C	35	35	35

Merk: Inn- og utkoblingshøydene samt min. vannstand ved igangsetting ble fastslått uten høydeforskjeller som måtte overvinnes. Løftehøyder fra ca. 1 m resulterer delvis i lengre innsugingstider på opptil 1 minutt eller høyere min. vannstander på opptil + 5 cm.
* Når føttene er slått inn, er målene 4 mm høyere.

1. TILBEH∅R

GARDENA Flatslange-sett 10 m 38 mm (1/2")-slange med slangeklemme. art. 5005

GARDENA Slangeklemme For 25 mm (1")-slanger via koplingsnippelen. art. 7193

GARDENA Slangeklemme For 32 mm (1 1/4")-slanger via koplingsnippelen. art. 7194

GARDENA Slangeklemme For 38 mm (1 1/2")-slanger via koplingsnippelen. art. 7195

GARDENA Slangeklemme For 51 mm (2")-slanger via koplingsnippelen. art. 7196

GARDENA Pumpekoplingssett For 19 mm (3/4")-slanger via GARDENA slangesystem. art. 1752

9. SERVICE/GARANTI

Service:

Ta kontakt med adressen på baksiden.

Garantierklæring:

Ved garantikrav blir du ikke påkrevd avgifter for tjenestene som leveres.

GARDENA Manufacturing GmbH gir 2 års garanti på alle nye originale GARDENA-produkter fra dato for første kjøp fra forhandleren, dersom produktet utelukkende har vært i privat bruk. Denne produsentgarantien gjelder ikke for produkter som er kjøpt på sekundærmarkedet. Denne garantien gjelder alle vesentlige mangler på produktet som beviselig skyldes defekter på mate rialer og utførelse. Denne garantien oppfylles ved at vi tilbyr et fullt funksjonelt erstatningsprodukt eller ved kostnadsfri reparasjon av feil på produktet som sendes til oss. Vi forbeholder oss retten til å velge mellom disse alternativene. Denne tjenesten er underlagt følgende forholdsregler:

• Produktet har blitt brukt til det tiltenkte formålet i henhold til anbefalingene i brukerhåndboken.
• Hverken kjøperen eller en tredjeperson har gjort forsøk på å åpne eller reparere produktet.
• For drift er det kun brukt originale GARDENA reserve- og slitedeler.

• Fremvisning av kjøpskvitteringen.

Vanlig slitasje på deler og komponenter (for eksempel på kniver, festedeler for kniver, turbiner, lyselementer, kile- og tannremmer, løpehjul, luftfilter, tennplugger), optiske forandringer samt slite- og forbruksdeler er utelukket fra garantien.

Denne produsentgarantien er begrenset til å omfatte erstatningsleveranse og reparasjon iht. vilkårene nevnt ovenfor. Produsentgarantien utgjør intet grunnlag for videre krav overfor oss som produsent, for eksempel krav om skadeserstatning. Denne produsentgarantien berører selv-sagt ikke de eksisterende garantiytelseskravene overfor forhandleren/selgeren.

Produsentgarantien er underlagt lovgivningen i ForbundsrepublikkenTyskland.

I et garantitilfelle bes du sende det defekte produktet sammen med en kopi av kjøpskvitteringen og en beskrivelse av feilen, tilstrekkelig frankert, til GARDENA-serviceadressen.

Slitasjedeler:

Løpehjulet er en slitedel og dermed unntatt fra garantien.

GARDENA Pompa sommersa per acqua pulita 11000 CLEAR art. 9034/17000 CLEAR art. 9036 / Pompa sommersa per acqua sporca 20000DIRT art. 9044

1. SICUREZZA 68
2. MONTAGGIO....70
3. UTILIZZO 71
4. MANUTENZIONE 72
5. CONSERVAZIONE....73
6. ELIMINAZIONE DEI GUASTI....73
7. DATI TECNICI....74
8. ACCESSORI....75
9. SERVIZIO/GARANZIA 75
