РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 30004 Jet GARDENA

1. Отсоедините насос от электропитания.

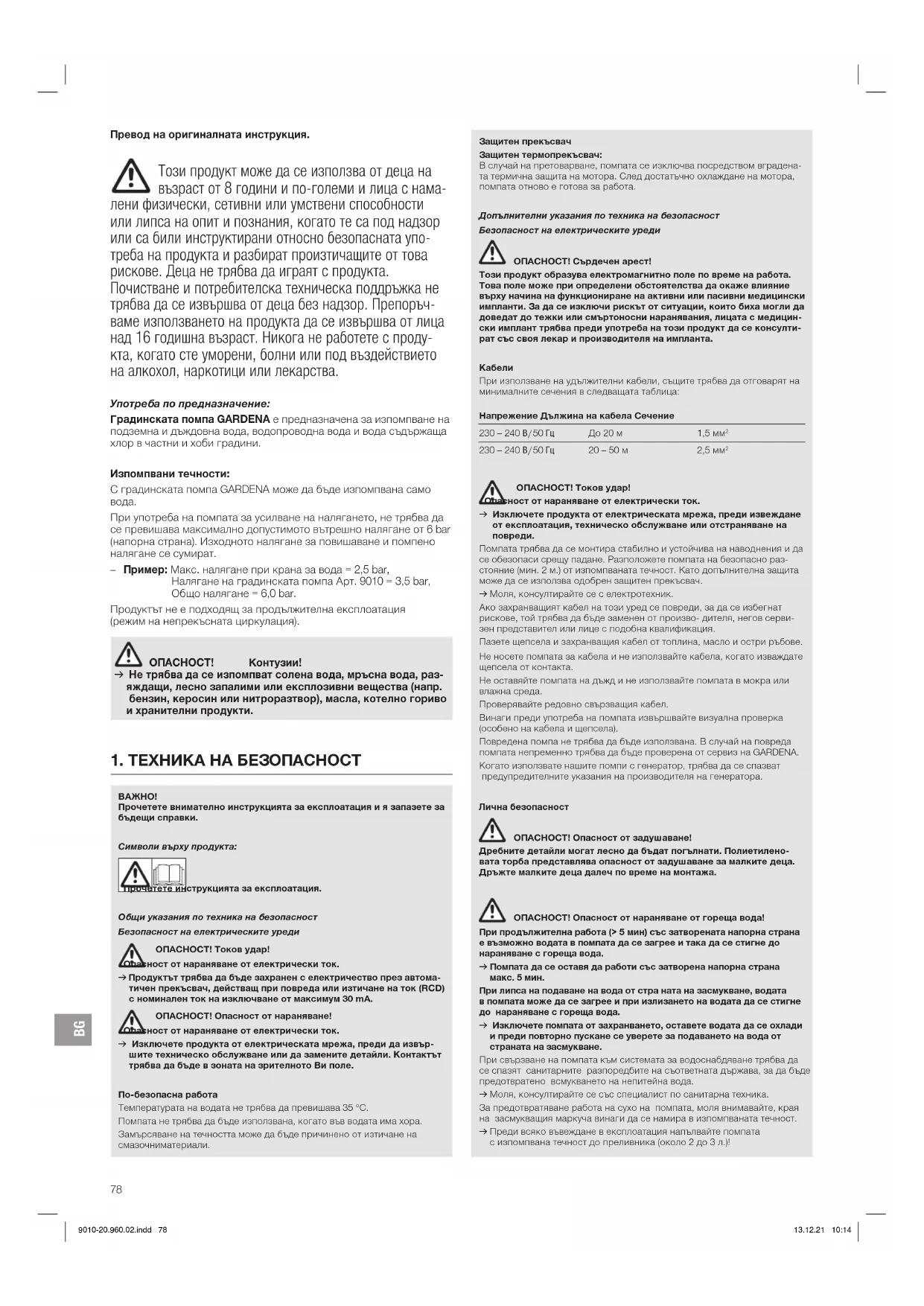

Превод на оригиналната инструкция. Този продукт може да се използва от деца на възраст от 8 години и по-големи и лица с нама- лени физически, сетивни или умствени способности или липса на опит и познания, когато те са под надзор или са били инструктирани относно безопасната упо- треба на продукта и разбират произтичащите от това рискове. Деца не трябва да играят с продукта. Почистване и потребителска техническа поддръжка не трябва да се извършва от деца без надзор. Препоръч- ваме използването на продукта да се извършва от лица над 16 годишна възраст. Никога не работете с проду- кта, когато сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Употреба по предназначение: Градинската помпа GARDENA е предназначена за изпомпване на подземна и дъждовна вода, водопроводна вода и вода съдържаща хлор в частни и хоби градини. Изпомпвани течности: С градинската помпа GARDENA може да бъде изпомпвана само

При употреба на помпата за усилване на налягането, не трябва да се превишава максимално допустимото вътрешно налягане от 6 bar (напорна страна). Изходното налягане за повишаване и помпено налягане се сумират. – Пример: Макс. налягане при крана за вода = 2,5bar, Налягане на градинската помпа Арт. 9010 = 3,5bar, Общо налягане = 6,0bar. Продуктът не е подходящ за продължителна експлоатация (режим на непрекъсната циркулация). ОПАСНОСТ! Контузии! v Не трябва да се изпомпват солена вода, мръсна вода, раз- яждащи, лесно запалими или експлозивни вещества (напр. бензин, керосин или нитроразтвор), масла, котелно гориво и хранителни продукти. Защитен прекъсвач Защитен термопрекъсвач: В случай на претоварване, помпата се изключва посредством вградена- та термична защита на мотора. След достатъчно охлаждане на мотора, помпата отново е готова за работа. Допълнителни указания по техника на безопасност Безопасност на електрическите уреди ОПАСНОСТ! Сърдечен арест! Този продукт образува електромагнитно поле по време на работа. Това поле може при определени обстоятелства да окаже влияние върху начина на функциониране на активни или пасивни медицински импланти. За да се изключи рискът от ситуации, които биха могли да доведат до тежки или смъртоносни наранявания, лицата с медицин- ски имплант трябва преди употреба на този продукт да се консулти- рат със своя лекар и производителя на импланта.

При използване на удължителни кабели, същите трябва да отговарят на минималните сечения в следващата таблица: Напрежение Дължина на кабела Сечение 230 – 240 В / 50 Гц До 20 м 1,5 мм

ОПАСНОСТ! Токов удар! Опасност от нараняване от електрически ток. v Изключете продукта от електрическата мрежа, преди извеждане от експлоатация, техническо обслужване или отстраняване на

Помпата трябва да се монтира стабилно и устойчива на наводнения и да се обезопаси срещу падане. Разположете помпата на безопасно раз- стояние (мин. 2м.) от изпомпваната течност. Като допълнителна защита може да се използва одобрен защитен прекъсвач. v Моля, консултирайте се с електротехник. Ако захранващият кабел на този уред се повреди, за да се избегнат рискове, той трябва да бъде заменен от произво- дителя, негов серви- зен представител или лице с подобна квалификация. Пазете щепсела и захранващия кабел от топлина, масло и остри ръбове. Не носете помпата за кабела и не използвайте кабела, когато изваждате щепсела от контакта. Не оставяйте помпата на дъжд и не използвайте помпата в мокра или влажна среда. Проверявайте редовно свързващия кабел. Винаги преди употреба на помпата извършвайте визуална проверка (особено на кабела и щепсела). Повредена помпа не трябва да бъде използвана. В случай на повреда помпата непременно трябва да бъде проверена от сервиз на GARDENA. Когато използвате нашите помпи с генератор, трябва да се спазват предупредителните указания на производителя на генератора. Лична безопасност ОПАСНОСТ! Опасност от задушаване! Дребните детайли могат лесно да бъдат погълнати. Полиетилено- вата торба представлява опасност от задушаване за малките деца. Дръжте малките деца далеч по време на монтажа. ОПАСНОСТ! Опасност от нараняване от гореща вода! При продължи телна работа (> 5 мин) със затворената напорна страна е възможно водата в помпата да се загрее и така да се стигне до нараняване с гореща вода. v Помпата да се оставя да работи със затворена напорна страна макс. 5 мин. При липса на подаване на вода от стра ната на засмукване, водата в помпата може да се загрее и при излизането на водата да се стигне до нараняване с гореща вода. v Изключете помпата от захранването, оставете водата да се охлади и преди повторно пускане се уверете за подаването на вода от страната на засмукване. При свързване на помпата към системата за водоснабдяване трябва да се спазят санитарните разпоредбите на съответната държава, за да бъде предотвратено всмукването на непитейна вода. v Моля, консултирайте се със специалист по санитарна техника. За предотвратяване работа на сухо на помпата, моля внимавайте, края на засмукващия маркуча винаги да се намира в изпомпваната течност. v Преди всяко въвеждане в експлоатация напълвайте помпата сизпомпвана течност до преливника (около 2 до 3 л.)!

Прочетете внимателно инструкцията за експлоатация и я запазете за бъдещи справки. Символи върху продукта: Прочетете инструкцията за експлоатация. Общи указания по техника на безопасност Безопасност на електрическите уреди ОПАСНОСТ! Токов удар! Опасност от нараняване от електрически ток. v Продуктът трябва да бъде захранен с електричество през автома- тичен прекъсвач, действащ при повреда или изтичане на ток (RCD) с номинален ток на изключване от максимум 30 mA. ОПАСНОСТ! Опасност от нараняване! Опасност от нараняване от електрически ток. v Изключете продукта от електрическата мрежа, преди да извър- шите техническо обслужване или да замените детайли. Контактът трябва да бъде в зоната на зрителното Ви поле. По-безопасна работа Температурата на водата не трябва да превишава 35 °C. Помпата не трябва да бъде използвана, когато във водата има хора. Замърсяване на течността може да бъде причинено от изтичане на смазочни материали.

ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да сглобите продукта. Разполагане на помпата: Мястото на разполагане трябва да бъде стабилно и сухо и на помпата да се осигури безопасно положение. v Разположете помпата на безопасно разстояние (мин. 2м.) от

Помпата трябва да бъде разположена на място с ниска влажност и достатъчна вентилация в зоната на вентилационните отвори. Отстоянието от стени трябва да бъде минимум 5 см. През вентила- ционните отвори не трябва да бъде засмуквана мръсотия (напр. пясък или почва). Пластмасовите приставки от страната на засмукване и напор- ната страна трябва да бъдат стягани само на ръка. Свързване на маркуча към страната на засмукване [ фиг. A1 ]: От страната на засмукване не използвайте втъкващи се системни елементи за маркучи! v Използвайте на страната на засмукване устойчив на вакуум засмукващ маркуч, напр. GARDENA Засмукващ маркуч Арт. 1411 или GARDENA Засмукващ маркуч за дренажни отвори Арт. 1729. За да бъде съкратено времето за повторно засмукване се препо- ръчва използването на смукателен маркуч с възвратен клапан, който предотвратява самостоятелното изпразване на смукателни- ят маркуч след изключване на помпата.

във връзката на страната на

2. Свържете устойчивия на вакуум засмукващ маркуч

и го завинтете херметически.

3. При височини на изпомпване над 4м.: Укрепете засмукващия

допълнително (напр. вържете към дървен клин). Помпата се освобождава от тежестта на засмук ващия маркуч. Свързване на маркуча към напорната страна [ фиг. A2 ]: Помпената връзка

е снабдена с 33,3мм (G 1") вътрешна резба. За бърза връзка GARDENA е необходим GARDENA Фитинг за помпи Арт. 1745 (е включен в доставката). Чрез системата за свързване GARDENA могат да бъдат свързани 19 мм (3/4")- / 16 мм (5/8")- и 13 мм (1/2")-маркучи. Диаметър на маркуча Помпена връзка 13 mm (1/2") GARDENA Комплект за свързване към помпа Арт. 1750 16 mm (5/8") GARDENA Приставка за свързване към кран с резба GARDENA Конектор за

Арт. 18202 Арт. 18216 19 mm (3/4") GARDENA Комплект за свързване към помпа Арт. 1752 Оптимално използване на мощността на изпомпване на помпата се постига чрез свързване на 19 мм (3/4")-маркучи заедно с напр. – GARDENA Комплект за свързване към помпа Арт. 1752, или на 25 мм (1")-маркучи с – GARDENA Съединение с резба за бързо свързване с външна резба Арт. 7115 / Съединение за маркучи за бързо свързване Арт. 7103.

1. Само за Арт. 9014: Използвайте уплътняваща лента

външната резба на фитинга за помпи.

във връзката на напорната

3. Свържете напорния маркуч

При паралелно свързване на повече от един маркуч / уред за включване препоръчваме използването на – GARDENA Приставка с 2 или 4 разклонения Арт. 8193/8194, GARDENA Приставка с 2 разклонения Арт. 940, които се завинтват директно върху фитинга за помпи

ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да свържете, настройвате или пренасяте продукта. Изпомпване на вода [ фиг. O1 / O2 ]: ВНИМАНИЕ! Работа на сухо на помпата! v Напълнете помпата преди всяка експлоатация до прелив- ника (около 2 до 5л.) с вода.

1. Завъртете винтовия фитинг

на тръбната наставка за

2. Напълнете вода през тръбната наставка за пълнене

на тръбната наставка за

на ръка (не използвайте клещи).

4. Отворете евентуално наличните спирателни клапани в напор-

ния тръбопровод (уреди за включване, конектор с автоматичен стоп, и др.).

5. Изпразнете останалата вода в напорния маркуч

, за да може да излезе въздуха по време на процеса на засмукване.

6. Свържете помпата с електрозахранването.

7. Дръжте напорния маркуч

мин. 1метър вертикално над пом- пата нагоре, натиснете прекъсвача за вкл. / изкл.

и изчакайте докато помпата засмуче. v Ако след около 5минути помпата не изпомпва вода, изклю- чете помпата (натиснете прекъсвача за вкл. / изкл.

(виж 6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ). Посочената максимална самозасмукваща дълбочина от 7 метра се постига само когато помпата е напълнена до преливника през отвора за пълнене

, и по време на самостоятелното засмукване напорният маркуч

се държи нагоре така, че от помпата през напорния маркуч

да не може да изтече вода. Образуване на ръжда: Помпата Арт. 9014 има чугунен корпус. След контакт с вода може да се образува ръжда (това не поврежда помпата и не е част от гаранцията). Затова след включване първо- начално може да потече ръждива вода.

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да извършите техническо обслужване на продукта. Промиване на помпата: След изпомпване на хлорирана вода, помпата трябва да бъде

почистващ препарат (напр. препарат за измиване на съдове), докато изпомпваната вода стане бистра.

2. Изхвърлете остатъците съгласно указанията на Закона за

отстраняване на отпадъците.

Сваляне от експлоатация [ фиг. S1 ]: Помпата не е устойчива на замръзване! Продуктът трябва да бъде съхраняван на недостъпно за деца

1. Изключете помпата от електрозахранването.

Пясък и други абразивни вещества в изпомпваната течност водят до по-бързо износване и намаляване на мощността. v При вода съдържаща пясък използвайте предфилтър за помпи. Подаването на замърсена вода, напр. камъни, елхови иглички и др., може да доведе до повреждане на помпата. v Не изпомпвайте замърсена вода. 9010-20.960.02.indd 799010-20.960.02.indd 79 13.12.21 10:1413.12.21 10:14BG

2. Затворете при нужда всички спирателни устройства от

страната на засмукване.

3. Отворете всички точки за вземане на вода.

на тръбната наставка за

и пробката за източване на водата

Помпата се изпразва.

5. Съхранявайте помпата на сухо, затворено и защитено от

замръзване място. Изхвърляне: (съгласно Директива 2012/19/ЕС) Продуктът не трябва да бъде изхвърлян заедно с обикно- вените битови отпадъци. Той трябва да бъде изхвърлен съгласно действащите местни разпоредби за опазване на околната среда.

v Изхвърлете продукта на или чрез Вашия местен събирателен пункт за рециклиране.

6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ

ОПАСНОСТ! Контузии! Риск от нараняване ако продуктът се включи неволно. v Изключете продукта от електрозахранването, преди да отстраните повреди по продукта. Освобождаване на работното колело [ фиг. T1 ]: Затегнало от замърсяване работно колело на помпата може да бъде освободено. v Завъртете вала на работното колело

с отвертка. По този начин се освобождава затегналото работно колело на помпата. Проблем Възможна причина ОтстраняванеПомпата работи, но не засмукваНехерметичен или повреден засмукващ тръбопровод.v Проверете засмукващия тръбопровод за повреди и го уплътнете херметически.Помпата не се напълва с вода.v Напълнете помпата (виж 3. ОБСЛУЖВАНЕ).Напълнената изпомпвана течност изтича при процеса на самозасмукване през маркуча свързан към напор-ната страна.v 1. Напълнете помпата още веднъж (виж 3. ОБСЛУЖВАНЕ). 2. Дръжте при повторно започване на работа с помпата напорния маркуч около 1метър вертикал-но нагоре над помпата, докато помпата засмуче.Абсолютно вакуумно плътно свързване се постига чрез използването на GARDENA засмукващи маркучи (виж 8. АКСЕСОАРИ).Винтовото съединение на тръбната наставка за пълнене не е херметично.v Проверете уплътнението (при нужда заменете) и затегнете винтовото съеди-нение (не използвайте клещи).Въздухът не може да излезе, защото напорната страна езатворена или в напорния маркуч има остатъчна вода.v Отворете намиращите се в напорния тръбопровод спирателни клапани (напр. пръскачка) или изпразнете напорния маркуч.Не се спазва времето за изчакване.v Включете помпата и изча-кайте до 5минути.Засмукващият филтър или защитата срещу връщане в засмукващия маркуч са запушени.v Почистете филтъра или възвратния клапан.Твърде висока дълбочина на засмукване.v Намалете височината на засмукване.При други проблеми при засмукването използвайте GARDENA засмукващи маркучи с предпазител за обратно засмукване (виж. 8. АКСЕСОАРИ) и преди въвеждане в експлоатация напълнете с изпомпвана течност през тръбната наставка за пълнене.Проблем Възможна причина ОтстраняванеПомпата не тръгва или спира внезапно по време на работаЗащитният термопрекъсвач е изключил помпата поради претоварване.v Внимавайте за макси-малната темпера тура на течността (35 °C).Помпата няма ток. v Проверете предпазите-литеиелектрическите конектори.Защитният прекъсвач е сработил (утечен ток).v Изключете помпата от електрическата мрежа и се обърнете към сервиз на GARDENA.Помпата не е включена. v Натиснете бутона за Вкл./Изкл.Помпата работи, но дебита внезапно Краят на засмукващия маркуч не е във водата.v Натопете края на засмуква-щия маркуч по-дълбоко във водата.Замърсен смукателен филтър или възвратен клапан.v Почистете филтъра или възвратния клапан.Нехерметичност от страната назасмукване.v Отстранете теча.Работното колело на помпата блокира.v Развийте работното колело.Поява на шум в хидравликатаПри високи дебити (напр. отворен изход на маркуч, без аксесоар) в зоната на хидравликата на помпата може да се стигне до появата на шум. Същият не е опасен и не води до повреда на помпата. Шумът може да бъде отстранен чрез незначителна промяна на дебита (напр. леко отваряне / затваряне на приставка). УКАЗАНИЕ: При други повреди се обръщайте към Вашия сервизен център на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервизният център на GARDENA, както и от специализираните търговци, които са оторизирани от GARDENA.

Градинска помпа Мярка Стойност (Арт. 9010)Стойност (Арт. 9014)Стойност (Арт. 9015)Номинална мощност W 600 800 800Напрежение на мрежата V (AC) 230 230 230 Честота на мрежата Hz 50 50 50 Макс. дебит л/ч 3000 3700 3700 Макс. налягане / макс. напорна височинабар / 3,5 / 4,1 / 4,1 / Макс. самозасмукваща дълбочинам 7 7 7Допустимо вътрешно налягане (напорна страна)бар 6 6 6 Захранващ кабел м 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Тегло кг 5,3 8,2 6,1 Ниво на звуковата мощност L

75 / 78 2,52 Макс. температура на водата°C 35 35 35Метод на измерване съгласно: RL 2000/14/EU ISO 4871

GARDENA Засмукващи маркучиУстойчив на пречупване и вакуумно устойчив, продава се на метър Арт. 1720 / 1721 (19 мм (3/4") / 25 мм (1")) без арматури или на фиксирана дължина Арт. 1411 / 1418 комплект сфитинги.GARDENA Фитинги към засмукващия маркуч За свързване откъм смукателната страна. Арт. 1723 / 1724 GARDENA Комплект за свързване към помпа За свързване откъм напорната страна. Арт. 1750 / 1752 GARDENA Смукател с възвратен клапанЗа оборудване на засмукващ маркуч- доставян като дължина.Арт. 1726 / 1727 / 1728GARDENA Филтър за помпиПрепоръчва се особено при изпомпване на песъчлива вода.Арт. 1730 / 1731 9010-20.960.02.indd 809010-20.960.02.indd 80 13.12.21 10:1413.12.21 10:14BG

GARDENA Електронен пресостат със защита срещу работа на сухо Автоматично включва или изключва помпата в зависимост от работното наля- ганеСъс защита срещу работа на сухо. Арт. 1739 GARDENA Засмукващ маркуч за дренажни

За устойчиво вакуумизирано свърз ванена помпата към дренажни отвори или тръбни системи. Дължина 0,5 м. От двете страни с 33,3 мм, (G 1)-вътрешна резба. Арт. 1729 GARDENA Плаващ

За засмукване без замърсяване под водната повърхност. Арт. 1417 GARDENA Фитинг за

За свързване на бърза връзка GARDENA на напорната страна. Арт. 1745

Моля, свържете се чрез адреса на обратната страна. Гаранционна карта: В случай на гаранционен иск Вие не дължите заплащане за оказаните услуги. GARDENA Manufacturing GmbH предоставя за всички оригинални нови продукти GARDENA 2години гаранция от датата на закупу- ване при търговеца, ако продуктите са били използвани само за лични нужди. Гаранцията на производителя не важи за продукти, придобити на вторичен пазар. Тази гаранция се отнася за всички сериозни дефекти на продукта, които са следствие от дефект в материала или производствен дефект. Тази гаранция се изпъл- нява чрез предоставяне на напълно функционален продукт за подмяна или чрез ремонт на повредения продукт, изпратен до нас безплатно; ние си запазваме правото да избираме между тези възможности. Тази услуга подлежи на следните разпоредби:

• Продуктът е използван по предназначение съгласно препоръ- ките в инструкциите за работа.

• Не са правени опити за отваряне или ремонт на продукта от купувача или от трето лице.

• За експлоатацията са използвани само оригинални резервни и бързоизносващи се детайли на GARDENA.

• Представяне на касовия бон. Нормалното износване на части и компоненти (например по ножове, детайлите за закрепване на ножове, турбини, осветителни тела, клиновидни и зъбчати ремъци, работни колела, въздушни филтри, запалителни свещи), визуалните промени, както и износ- ващи се части и компоненти, са изключени от гаранцията. Тази гаранция на производителя се ограничава до доставката за замяна и ремонта съгласно горните условия. Други претенции срещу нас като производител, като например обезщетение за щети, не се основават на гаранцията на производителя. Тази гаранция на производителя разбира се не покрива действащите законови и договорни гаранционни претенции спрямо дилъ- ра / търговеца. Гаранцията на производителя подлежи на законодателството на Федерална република Германия. В случай на гаранция, моля, изпратете дефектния продукт заедно с копие на касовия бон за закупуване и описание на повредата, с платени пощенски такси до посочения адрес на сервиз на GARDENA. Бързоизносващи се части: Работното колело е бързоизносващ се детайл и затова е изключен от гаранцията.

husqvarna.com.br Bulgaria AGROLAND България АД бул. 8 Декември, №13 Офис 5 1700 Студентски град
