ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 30004 Jet GARDENA

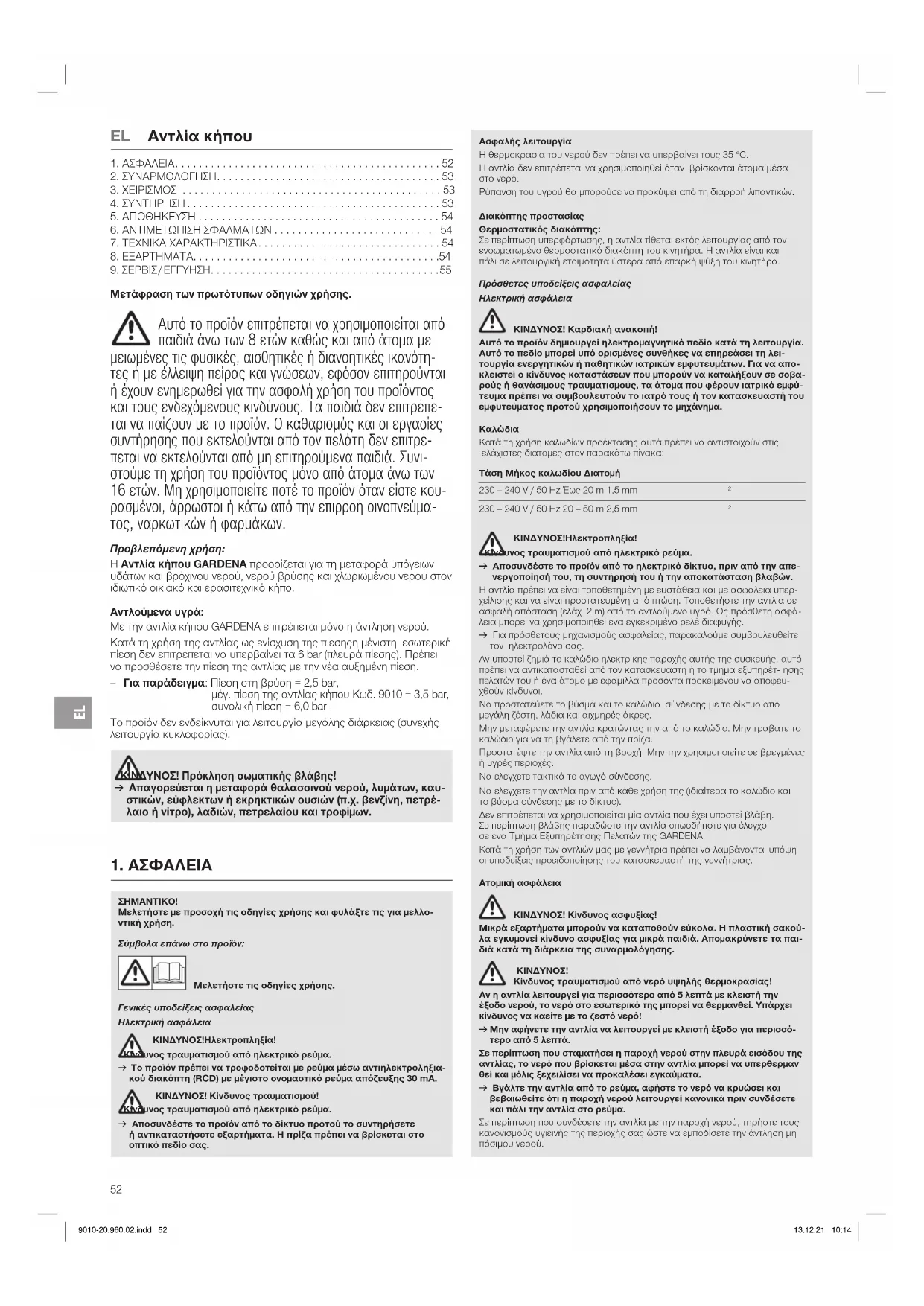

Μετάφραση των πρωτότυπων οδηγιών χρήσης. Αυτό το προϊόν επιτρέπεται να χρησιμοποιείται από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες τις φυσικές, αισθητικές ή διανοητικές ικανότη- τες ή με έλλειψη πείρας και γνώσεων, εφόσον επιτηρούνται ή έχουν ενημερωθεί για την ασφαλή χρήση του προϊόντος και τους ενδεχόμενους κινδύνους. Τα παιδιά δεν επιτρέπε- ται να παίζουν με το προϊόν. Ο καθαρισμός και οι εργασίες συντήρησης που εκτελούνται από τον πελάτη δεν επιτρέ- πεται να εκτελούνται από μη επιτηρούμενα παιδιά. Συνι- στούμε τη χρήση του προϊόντος μόνο από άτομα άνω των 16 ετών. Μη χρησιμοποιείτε ποτέ το προϊόν όταν είστε κου- ρασμένοι, άρρωστοι ή κάτω από την επιρροή οινοπνεύμα- τος, ναρκωτικών ή φαρμάκων. Προβλεπόμενη χρήση: Η Αντλία κήπου GARDENA προορίζεται για τη μεταφορά υπόγειων υδάτων και βρόχινου νερού, νερού βρύσης και χλωριωμένου νερού στον ιδιωτικό οικιακό και ερασιτεχνικό κήπο. Αντλούμενα υγρά: Με την αντλία κήπου GARDENA επιτρέπεται μόνο η άντληση νερού. Κατά τη χρήση της αντλίας ως ενίσχυση της πίεσηςη μέγιστη εσωτερική πίεση δεν επιτρέπεται να υπερβαίνει τα 6 bar (πλευρά πίεσης). Πρέπει να προσθέσετε την πίεση της αντλίας με την νέα αυξημένη πίεση. – Για παράδειγμα: Πίεση στη βρύση = 2,5 bar, μέγ. πίεση της αντλίας κήπου Κωδ. 9010 = 3,5 bar, συνολική πίεση = 6,0 bar. Το προϊόν δεν ενδείκνυται για λειτουργία μεγάλης διάρκειας (συνεχής λειτουργία κυκλοφορίας). ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! v Απαγορεύεται η μεταφορά θαλασσινού νερού, λυμάτων, καυ- στικών, εύφλεκτων ή εκρηκτικών ουσιών (π.χ. βενζίνη, πετρέ- λαιο ή νίτρο), λαδιών, πετρελαίου και τροφίμων. Ασφαλής λειτουργία Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 35 °C. Η αντλία δεν επιτρέπεται να χρησιμοποιηθεί όταν βρίσκονται άτομα μέσα

Ρύπανση του υγρού θα μπορούσε να προκύψει από τη διαρροή λιπαντικών. Διακόπτης προστασίας Θερμοστατικός διακόπτης: Σε περίπτωση υπερφόρτωσης, η αντλία τίθεται εκτός λειτουργίας από τον ενσωματωμένο θερμοστατικό διακόπτη του κινητήρα. Η αντλία είναι και πάλι σε λειτουργική ετοιμότητα ύστερα από επαρκή ψύξη του κινητήρα. Πρόσθετες υποδείξεις ασφαλείας Ηλεκτρική ασφάλεια ΚΙΝΔΥΝΟΣ! Καρδιακή ανακοπή! Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία. Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να επηρεάσει τη λει- τουργία ενεργητικών ή παθητικών ιατρικών εμφυτευμάτων. Για να απο- κλειστεί ο κίνδυνος καταστάσεων που μπορούν να καταλήξουν σε σοβα- ρούς ή θανάσιμους τραυματισμούς, τα άτομα που φέρουν ιατρικό εμφύ- τευμα πρέπει να συμβουλευτούν το ιατρό τους ή τον κατασκευαστή του εμφυτεύματος προτού χρησιμοποιήσουν το μηχάνημα.

Κατά τη χρήση καλωδίων προέκτασης αυτά πρέπει να αντιστοιχούν στις ελάχιστες διατομές στον παρακάτω πίνακα: Τάση Μήκος καλωδίου Διατομή 230 – 240 V / 50 Hz Έως 20 m 1,5 mm

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία! Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα. v Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο, πριν από την απε- νεργοποίησή του, τη συντήρησή του ή την αποκατάσταση βλαβών. Η αντλία πρέπει να είναι τοποθετημένη με ευστάθεια και με ασφάλεια υπερ- χείλισης και να είναι προστατευμένη από πτώση. Τοποθετήστε την αντλία σε ασφαλή απόσταση (ελάχ. 2 m) από το αντλούμενο υγρό. Ως πρόσθετη ασφά- λεια μπορεί να χρησιμοποιηθεί ένα εγκεκριμένο ρελέ διαφυγής. v Για πρόσθετους μηχανισμούς ασφαλείας, παρακαλούμε συμβουλευθείτε τον ηλεκτρολόγο σας. Αν υποστεί ζημιά το καλώδιο ηλεκτρικής παροχής αυτής της συσκευής, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτ- ησης πελατών του ή ένα άτομο με εφάμιλλα προσόντα προκειμένου να αποφευ- χθούν κίνδυνοι. Να προστατεύετε το βύσμα και το καλώδιο σύνδεσης με το δίκτυο από μεγάλη ζέστη, λάδια και αιχμηρές άκρες. Μην μεταφέρετε την αντλία κρατώντας την από το καλώδιο. Μην τραβάτε το καλώδιο για να τη βγάλετε από την πρίζα. Προστατέψτε την αντλία από τη βροχή. Μην την χρησιμοποιείτε σε βρεγμένες ή υγρές περιοχές. Να ελέγχετε τακτικά το αγωγό σύνδεσης. Να ελέγχετε την αντλία πριν από κάθε χρήση της (ιδιαίτερα το καλώδιο και το βύσμα σύνδεσης με το δίκτυο). Δεν επιτρέπεται να χρησιμοποιείται μία αντλία που έχει υποστεί βλάβη. Σε περίπτωση βλάβης παραδώστε την αντλία οπωσδήποτε για έλεγχο σε ένα Τμήμα Εξυπηρέτησης Πελατών της GARDENA. Κατά τη χρήση των αντλιών μας με γεννήτρια πρέπει να λαμβάνονται υπόψη οι υποδείξεις προειδοποίησης του κατασκευαστή της γεννήτριας. Ατομική ασφάλεια ΚΙΝΔΥΝΟΣ! Κίνδυνος ασφυξίας! Μικρά εξαρτήματα μπορούν να καταποθούν εύκολα. Η πλαστική σακού- λα εγκυμονεί κίνδυνο ασφυξίας για μικρά παιδιά. Απομακρύνετε τα παι- διά κατά τη διάρκεια της συναρμολόγησης.

Κίνδυνος τραυματισμού από νερό υψηλής θερμοκρασίας! Αν η αντλία λειτουργεί για περισσότερο από 5 λεπτά με κλειστή την έξοδο νερού, το νερό στο εσωτερικό της μπορεί να θερμανθεί. Υπάρχει κίνδυνος να καείτε με το ζεστό νερό! v Μην αφήνετε την αντλία να λειτουργεί με κλειστή έξοδο για περισσό- τερο από 5 λεπτά. Σε περίπτωση που σταματήσει η παροχή νερού στην πλευρά εισόδου της αντλίας, το νερό που βρίσκεται μέσα στην αντλία μπορεί να υπερθερμαν θεί και μόλις ξεχειλίσει να προκαλέσει εγκαύματα. v Βγάλτε την αντλία από το ρεύμα, αφήστε το νερό να κρυώσει και βεβαιωθείτε ότι η παροχή νερού λειτουργεί κανονικά πριν συνδέσετε και πάλι την αντλία στο ρεύμα. Σε περίπτωση που συνδέσετε την αντλία με την παροχή νερού, τηρήστε τους κανονισμούς υγιεινής της περιοχής σας ώστε να εμποδίσετε την άντληση μη πόσιμου νερού.

Μελετήστε με προσοχή τις οδηγίες χρήσης και φυλάξτε τις για μελλο- ντική χρήση. Σύμβολα επάνω στο προϊόν: Μελετήστε τις οδηγίες χρήσης. Γενικές υποδείξεις ασφαλείας Ηλεκτρική ασφάλεια ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία! Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα. v Το προϊόν πρέπει να τροφοδοτείται με ρεύμα μέσω αντιηλεκτροληξια- κού διακόπτη (RCD) με μέγιστο ονομαστικό ρεύμα απόζευξης 30 mA. ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού! Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα. v Αποσυνδέστε το προϊόν από το δίκτυο προτού το συντηρήσετε ή αντικαταστήσετε εξαρτήματα. Η πρίζα πρέπει να βρίσκεται στο οπτικό πεδίο σας.

ή λάστιχων 25 mm (1") με εξάρτημα με – σπείρωμα ταχυσυνδέσμου GARDENA με εξωτερικό σπείρωμα κωδ. 7115 / εξάρτημα λάστιχου ταχυσυνδέσμου κωδ. 7103.

1. Μόνο για τον κωδ. 9014: Χρησιμοποιήστε ταινία στεγανοποίησης

στο εξωτερικό σπείρωμα του εξαρτήματος σύνδεσης αντλίας.

2. Βιδώστε το εξάρτημα σύνδεσης αντλίας

στη σύνδεση της πλευ-

3. Συνδέστε το λάστιχο πίεσης

με το εξάρτημα σύνδεσης αντλίας

Σε περίπτωση παράλληλης σύνδεσης περισσότερων του ενός λάστιχου / συσκευής σύνδεσης προτείνουμε τη χρήση της – διπλής ή τετραπλής παροχής GARDENA κωδ. 8193/8194, της διπλής βαλβίδας GARDENA κωδ. 940, οι οποίες μπορούν να βιδωθούν απευθείας στο εξάρτημα σύνδεσης

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος. v Αποσυνδέετε το προϊόν από την τροφοδοσία ρεύματος προ- τού το συνδέσετε, το ρυθμίσετε ή το μεταφέρετε. Άντληση νερού [ Εικ. O1 / O2 ]: ΠΡΟΣΟΧΗ! Λειτουργία στο κενό! v Γεμίζετε την αντλία πριν από κάθε χρήση μέχρι την υπερχείλιση (περ. 2 έως 5 l) με νερό.

1. Ξεβιδώστε το ρακόρ

από το στόμιο πλήρωσης

2. Γεμίστε νερό από το στόμιο πλήρωσης

μέχρι την υπερχείλιση (περ. 2 έως 5 l).

καλά με το χέρι (μην χρησιμοποιείτε πένσα).

4. Ανοίξτε τις βαλβίδες απομόνωσης που ενδεχομένως υπάρχουν

στον σωλήνα πίεσης (συσκευές σύνδεσης, στοπ νερού, κτλ.).

5. Αδειάστε το υπόλοιπο νερό από το λάστιχο πίεσης

μπορεί να διαφύγει ο αέρας κατά τη διαδικασία αναρρόφησης.

6. Συνδέστε την αντλία με την τροφοδοσία ρεύματος.

7. Κρατήστε το λάστιχο πίεσης

min. 1 m κάθετα πάνω από την αντλία προς τα επάνω, πατήστε τον διακόπτη ενεργοποίησης / απενεργοποίησης

και περιμένετε μέχρι να κάνει αναρρόφηση

v Εάν η αντλία δεν αντλεί νερό μετά από περ. 5 λεπτά, απενεργοποιήστε την αντλία (πατήστε τον διακόπτη ενεργοποίησης / απενεργοποίησης

(βλ. 6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ). Το αναφερόμενο μέγιστο ύψος αυτοαναρρόφησης των 7 μέτρων επι- τυγχάνεται μόνο, εφόσον η αντλία είναι γεμάτη μέσω του στομίου πλή-

μέχρι την υπερχείλιση, και το λάστιχο πίεσης

κατά τη διάρ- κεια της αυτοαναρρόφησης κρατιέται τόσο ψηλά, ώστε να μην είναι μπορεί να διαφύγει νερό από την αντλία μέσω του λάστιχου πίεσης

Σχηματισμός σκουριάς: Η αντλία με κωδ. 9014 διαθέτει ένα περίβλη- μα από χυτοσίδηρο. Μετά από επαφή με νερό προκαλείται επομένως σχηματισμός σκουριάς (αυτό δεν βλάπτει την αντλία και δεν περιλαμ- βάνεται στην εγγύηση). Επομένως ενδέχεται αρχικά να εξέρχεται νερό με σκουριά μετά την ενεργοποίηση.

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος. v Αποσυνδέστε το προϊόν από την τροφοδοσία ρεύματος προτού το συντηρήσετε. Πλύση της αντλίας: Μετά την άντληση χλωριωμένου νερού πρέπει να πλυθεί η αντλία.

1. Αντλήστε χλιαρό νερό (το πολύ 35 °C) προσθέτοντας κατά περί-

πτωση ένα ήπιο απορρυπαντικό (π.χ., απορρυπαντικό πιάτων) μέχρι τη στιγμή που το αντλούμενο νερό θα είναι διαυγές. v Συμβουλευθείτε κάποιον ειδικό στα θέματα υγιεινής. Για μην λειτουργεί η αντλία σε κενό, βεβαιωθείτε ότι το λάστιχο εισόδου είναι συνεχώς βυθισμένο μέσα στο υγρό. v Πριν από κάθε χρήση γεμίστε την αντλία στην υπερχείλιση με περίπου 2 ως 3 lt του υγρού προς άντληση. Εάν υπάρχουν μέσα στο μεταφερόμενο υγρό άμμος και άλλα υλικά που τρίβουν, η φθορά θα είναι μεγαλύτερη και θα μειωθεί η απόδοση. v Εάν το νερό περιέχει πολύ άμμο, να χρησιμοποιείτε προφίλτρο αντλίας. Μην αντλείτε βρώμικο νερό, που περιέχει πέτρες, πευκοβελόνες κλπ μπορεί να προκαλέσετε βλάβη στην αντλία. v Μην αντλείτε βρώμικο νερό.

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος. v Αποσυνδέετε το προϊόν από την ηλεκτρική τροφοδοσία προ- τού το συναρμολογήσετε. Εγκατάσταση της αντλίας: Επιλέξτε ένα σημείο ίσιο και σταθερό για να εξασφαλίσετε ασφαλή και σωστή λειτουργία της αντλίας. v Τοποθετήστε την αντλία σε ασφαλή απόσταση (ελάχ. 2 m) από το

Η αντλία πρέπει να τοποθετείται σε ένα σημείο με μειωμένη νγρασία αέρα και επαρκή αερισμό στην περιοχή της εγκοπής αερισμού. Ηαπόσταση προς τα τοιχώματα πρέπει να είναι τονλάχιστον 5 cm. Μέσω της εγκοπής αερισμού δεν επιτρέπεται να αναρροφ&ται ρύπανση (π. χ. 3μμος ή χώμα). Η σύσφιξη των πλαστικών εξαρτημάτων σύνδεσης στην πλευρά αναρρόφησης και πίεσης επιτρέπεται μόνο με το χέρι. Σύνδεση λάστιχου στην πλευρά αναρρόφησης [ Εικ. A1 ]: Μην χρησιμοποιήσετε απλούς συνδέσμους με το λάστιχο αναρρόφη-

v Χρησιμοποιήστε στην πλευρά αναρρόφησης ένα λάστιχο αναρρό- φησης ανθεκτικό σε υποπίεση, π.χ. σετ φίλτρου και σωλήνα αναρρόφησης GARDENA κωδ. 1411 ή σωλήνα αναρρόφησης αντλίας GARDENA κωδ. 1729. Για να μειωθεί ο χρόνος επαναρρόφησης, συνιστούμε τη χρήση λάστι- χου αναρρόφησης με στοπ επιστροφής, που εμποδίζει το αυτόνομο άδειασμα του λάστιχου αναρρόφησης μετά την απενεργοποίηση της

1. Βιδώστε το εξάρτημα σύνδεσης αντλίας

στη σύνδεση της πλευράς αναρρόφησης

2. Συνδέστε το ανθεκτικό σε υποπίεση λάστιχο αναρρόφησης

εξάρτημα σύνδεσης αντλίας

και βιδώστε το αεροστεγώς.

3. Σε ύψη αναρρόφησης μεγαλύτερα των 4 m: Στερεώστε το λάστιχο

επιπρόσθετα (π.χ. δέστε το σε ξύλινο πάσσαλο). Με αυτόν τον τρόπο η αντλία δεν σηκώνει το βάρος του λάστιχου αναρρόφησης. Σύνδεση λάστιχου στην πλευρά πίεσης [ Εικ. A2 ]: Η σύνδεση αντλίας

είναι εξοπλισμένη με εσωτερικό σπείρωμα 33,3 mm (G 1"). Για το βυσματωτό σύστημα GARDENA χρειάζεται π.χ. ένα εξάρτημα σύνδεσης αντλίας GARDENA κωδ. 1745 (περιλαμβάνεται στην παρά-

Τα λάστιχα με διάμετρο 19 mm (3/4"), 16 mm (5/8") και 13 mm (1/2") μπορείτε να τα συνδέσετε με ταχυσύνδεσμους GARDENA. Διάμετρος λάστιχου Σύνδεση με την αντλία 13 mm (1/2") GARDENA Σετ σύνδεσης

Κωδ. 1750 16 mm (5/8") GARDENA Ρακόρ για βρύσες GARDENA Σύνδεσμος λάστιχου Κωδ. 18202 Κωδ. 18216 19 mm (3/4") GARDENA Σετ σύνδεσης

Κωδ. 1752 Μια ιδανική εκμετάλλευση της ισχύος παροχής της αντλίας επιτυγχάνε- ται με τη σύνδεση λάστιχων 19 mm (3/4") σε συνδυασμό με π.χ. – σετ σύνδεσης αντλίας GARDENA κωδ. 1752, 9010-20.960.02.indd 539010-20.960.02.indd 53 13.12.21 10:1413.12.21 10:14EL

2. Απορρίψτε τα κατάλοιπα σύμφωνα με τις οδηγίες του νόμου για τη

Θέση εκτός λειτουργίας [ Εικ. S1 ]: Η αντλία δεν διαθέτει προστασία από παγετό! Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν πρόσβαση παιδιά.

1. Αποσυνδέστε την αντλία από την τροφοδοσία ρεύματος.

2. Κλείστε κατά περίπτωση όλες τις διατάξεις φραγής στην πλευρά

3. Ανοίξτε όλα τα σημεία λήψης.

Η πίεση στην πλευρά πίεσης εκτονώνεται.

από το στόμιο πλήρωσης

και τη βιδωτή τάπα αποστράγγισης νερού

5. Φυλάξτε την αντλία σε στεγνό, κλειστό και ασφαλή από τον παγετό

(σύμφωνα με την οδηγία 2012/19/ΕΕ) Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύ- οντες τοπικούς κανονισμούς προστασίας του περιβάλλοντος.

v Διαθέστε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιοχής

6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος. v Αποσυνδέστε το προϊόν από την τροφοδοσία ρεύματος προτού αντιμετωπίσετε σφάλματά του. Αντιμετώπιση εμπλοκής της φτερωτής [ Εικ. T1 ]: Η φτερωτή μπορεί να μπλοκάρει από συσσώρευση μικροαντικειμένων. Στην περίπτωση αυτή: v Περιστρέψτε τον άξονα της φτερωτής

με ένα κατσαβίδι. Η φτερωτή θα ξεμπλοκάρει αμέσως. Πρόβλημα Αιτία ΑντιμετώπισηΗ αντλία λειτουργεί αλλά δεν αντλείΤο λάστιχο αναρρόφησης έχει φθαρεί ή έχει διαρροή.v Ελέγξτε τον αγωγό αναρρόφη-σης για τυχόν ζημιές και στε-γανοποιήστε τον αεροστεγώς.Η αντλία δεν γεμίζει με νερό. v Γεμίστε την αντλία (βλ. 3. ΧΕΙΡΙΣΜΟΣ).Το υγρό φεύγει από το λάστιχο εξόδου κατά την αναρρόφηση.v 1. Γεμίστε την αντλία ξανά (βλ. 3. ΧΕΙΡΙΣΜΟΣ). 2. Πριν από την εκ νέου χρήση της αντλίας, κρατήστε το λάστιχο πίεσης περ. 1 m κάθετα πάνω από την αντλία προς τα επάνω, μέχρι να κάνει αναρρόφηση η αντλία.Τα λάστιχα αναρρόφησης της GARDENA εξασφαλίζουν πλήρως αεροστεγή σύνδεση (βλ. 8. ΕΞΑΡΤΗΜΑΤΑ).Η βίδα στο δοχείο εμφανίζει διαρροές.v Ελέγξτε την τσιμούχα (ενδεχ. αντικαταστήστε την) και σφίξτε καλά το ρακόρ (μην χρησιμοποιείτε πένσα).Ο αέρας δεν μπορεί να διαφύγει, η γραμμή εξόδου είναι κλειστή ή έχει μείνει νερό στο λάστιχο εξόδου.v Ανοίξτε τις βαλβίδες απομό-νωσης που υπάρχουν στο λάστιχο πίεσης (π. χ. ψεκαστή-ρας) ή/και αδειάστε το λάστι-χο πίεσης.Δεν περιμένατε αρκετά την αντλία να ανοίξει.v Ενεργοποιήστε την αντλία και περιμένετε μέχρι και 5 λεπτά.Το φίλτρο αναρρόφησης ή η βαλβίδα αντεπιστροφής στο λάστιχο αναρρόφησης έχουν μπλοκάρει.v Καθαρίστε το φίλτρο ή / και το στοπ επιστροφής.Πρόβλημα Αιτία ΑντιμετώπισηΗ αντλία λειτουργεί αλλά δεν αντλείΠολύ μεγάλο ύψος αναρρόφησης.v Μειώστε το ύψος αναρρόφησης.Αν αντιμετωπίζετε δυσκολίες κατά την αναρρόφηση, χρησιμοποι-είστε τα λάστιχα ανα ρρόφησης της GARDENA με βαλβίδα αντεπιστροφής (βλ. κεφ. 8. ΕΞΑΡΤΗΜΑΤΑ) και γεμίστε από τον δοσομετρητή την αντλία με το υγρό προς άντληση, πριν από κάθε χρήση.Η αντλία δεν παίρνει μπροστά ή σταματάει κατά τη διάρκεια της λειτουργίαςΟ θερμοστατικός διακόπτης απενεργοποίησε την αντλία λόγω υπερθέρμανσης.v Λάβετε υπόψη τη μέγιστη θερμοκρασία μέσου (35 °C).Αντλία χωρίς ρεύμα. v Ελέγξτε τις ασφάλειες και τα ηλεκτρικά βύσματα σύνδεσης.Ο διακόπτης RCD ενεργοποιή-θηκε (ρεύμα διαρροής).v Αποσυνδέστε την αντλία από την τροφοδοσία ρεύματος και απευθυνθείτε στο Σέρβις της GARDENA.Η αντλία δεν είναι ενεργοποιημένη.v Πατήστε τον διακόπτη ενερ-γοποίησης / απενεργοποίησης στη θέση On.Η αντλία λειτουργεί, αλλά μειώνεται απότομα η απόδοσή τηςΤο άκρο του λάστιχου αναρρόφησης δεν βρίσκεται μέσα στο νερό.v Βυθίστε το άκρο του λάστιχου αναρρόφησης πιο βαθιά στο νερό.Βπουλωμέν φίλτρο αναρρόφη-σηςή στοπ επιστροφής.v Καθαρίστε το φίλτρο αναρρόφησης ή / και το στοπ επιστροφής.Διαρροή στην πλευρά αναρρό-φησης.v Αντιμετωπίστε τη διαρροή.Η φτερωτή έχει μπλοκάρει.v Αποσυνδέστε τη φτερωτή.Δημιουργία θορύβου στο υδραυλικό πεδίοΣε περίπτωση μεγάλης παροχής (π.χ. ανοικτή έξοδος σωλήνα, χωρίς συνδεδεμένη συσκευή) δεν αποκλείεται να δημιουργηθεί θόρυβος στο υδραυλικ‘οτμήμα της αντλίας. Ο θόρυβος αυτός δεν έχει καμία σημασία και δεν προκαλέι βλάβη της αντλίας. Μπορείτε να διακόψετε το θόρυβο με μικρή αλλαγή της παροχής (π.χ. ελαφρό άνοιγμα/κλείσιμο μίας συνδεδεμένης συσκευής). ΥΠΟΔΕΙΞΗ: Για άλλες βλάβες απευθυνθείτε στο κέντρο σέρβις της εταιρείας GARDENA. Επισκευές επιτρέπεται να εκτελούνται μόνο από τα κέντρα σέρβις της εταιρείας GARDENA καθώς και από εξειδικευμένους αντιπροσώπους εξουσιοδοτημένους από την εταιρεία GARDENA.

7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Αντλία κήπου Μονάδα Τιμή (Κωδ. 9010)Τιμή (Κωδ. 9014)Τιμή (Κωδ. 9015) Ισχύς δικτύου W 600 800 800 Τάση δικτύου V (AC) 230 230 230 Συχνότητα δικτύου Hz 50 50 50 Μέγ. ικανότητα άντλησηςl/h 3000 3700 3700Μέγ. πίεση / μεγ. ύψος άντλησηςbar / 3,5 / 4,1 / 4,1 /

Μέγ. Βάθος αναρρόφησης m 7 7 7 Επιτρεπτή εσωτερική πίεση (στην πλευρά πίεσης)bar 6 6 6 Καλώδιο σύνδεσης m 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Βάρος kg 5,3 8,2 6,1 Στάθμη ηχητικής ισχύος L

προσδιοριζόμενη / εγγυημένη Αβεβαιότητα k

77 / 80 2,36 75 / 78 2,52 Μέγ. θερμοκρασία αντλούμενου νερού°C 35 35 35Μέθοδος μέτρησης κατά το πρότυπο: RL 2000/14/EU ISO 4871

Λάστιχα αναρρόφησης GARDENAΔεν τσακίζεται, κατ'επιλογή προσφέρεται με το μέτρο, κωδ. 1720 / 1721 (19 mm (3/4") / 25 mm (1")) χωρίς εξαρτή ματασύνδεσης ή σε στάνταρ μήκος κωδ. 1411 / 1418 κομπλέ με εξαρτήματα σύνδεσης.Σύνδεση σωλήνα αναρρό-φησης GARDENAΓια σύνδεση στην πλευράαναρρόφησης. Κωδ. 1723 / 1724Σετ σύνδεσης αντλίας GARDENA Για σύνδεση στην πλευρά πίεσης. Κωδ. 1750 / 1752 Φίλτρο αναρρόφησης GARDENAΓια τα λάστιχα αναρρόφησης που πωλούνται με το μέτρο.Κωδ. 1726 / 1727 / 1728 9010-20.960.02.indd 549010-20.960.02.indd 54 13.12.21 10:1413.12.21 10:14EL

Φίλτρο εισόδου αντλίας GAR- DENA Συνίσταται όταν το υγρό προς άντληση περιέχει

Κωδ. 1730 / 1731 Διακόπτης με ηλεκτρονικό μανόμετρο GARDENA Αυτόματα ξεκινά ή σταματά την λειτουργία της αντλίας ανάλογα με την τρέχουσα πίεση λειτουρ- γίας. Με ασφάλεια από λειτουργία στο κενό. Κωδ. 1739 Σωλήνας σύνδεσης με το κεντρικό δίκτυο GARDENA Ανθεκτικός στην πίεση σωλήνας σύνδεσης της αντλίας με το κεντρικό δίκτυο. Μήκος 0,5 m. Με θηλυκό σύνδεσμο 33,3 mm (G1) και στα δύο άκρα. Κωδ. 1729 Πλωτή αναρρόφηση GARDENA Για την χωρίς ρύπανση αναρρόφηση κάτω από την επιφάνεια του νερού. Κωδ. 1417 Εξάρτημα σύνδεσης αντλίας GARDENA Για σύνδεση του βυσματωτού συστήματος GARDENA στην πλευρά πίεσης. Κωδ. 1745

Παρακαλούμε επικοινωνήστε με τη διεύθυνση στην πίσω σελίδα. Δήλωση εγγύησης: Σε περίπτωση αξίωσης εγγύησης, δεν επιβαρύνεστε με χρεώσεις για τις παρεχόμενες υπηρεσίες. Η GARDENA Manufacturing GmbH παρέχει για όλα τα γνήσια καινούρ- για προϊόντα GARDENA εγγύηση 2 ετών από την ημερομηνία της πρώτης αγοράς από τον αντιπρόσωπο, όταν τα προϊόντα χρησιμοποι- ούνται αποκλειστικά για ιδιωτική χρήση. Αυτή η εγγύηση κατασκευα- στή δεν ισχύει για προϊόντα που έχουν αποκτηθεί στη δευτερογενή αγορά. Αυτή η εγγύηση αφορά σε σημα ντικά ελαττώματα του προϊό- ντος που οφείλονται αποδεδειγμένα σε σφάλματα υλικού ή κατα- σκευής. Η παρούσα εγγύηση εκπληρώνεται με την παροχή ενός πλήρως λειτουργικού προϊόντος αντικατάστασης ή με τη δωρεάν επισκευήτου ελαττωματικού προϊόντος. Διατηρούμε το δικαί ωμα επιλογής. Αυτή η υπηρεσία ισχύει εφόσον πληρούνται οι παρακάτω προϋ ποθέσεις:

• Το προϊόν χρησιμοποιήθηκε για τον προβλεπόμενο σκοπό σύμφωνα με τις συστάσεις στις οδηγίες χειρισμού.

• Δεν επιχειρήθηκε άνοιγμα ούτε επισκευή του προϊόντος από τον αγοραστή ούτε από τρίτους.

• Για τη λειτουργία έχουν χρησιμοποιηθεί αποκλειστικά γνήσια GARDENA ανταλλακτικά και φθειρόμενα εξαρτήματα.

• Υποβολή του παραστατικού αγοράς. Η φυσιολογική φθορά εξαρτημάτων και στοιχείων (π.χ., μαχαιριών, εξαρτημάτων στερέωσης μαχαιριών, στροβίλων, φωτιστικών μέσων, τραπεζοειδών και οδοντωτών ιμάντων, τροχών κύλισης, φίλτρων αέρα, μπουζί), οι οπτικές διαφοροποιήσεις, καθώς και τα φθειρόμενα και αναλώσιμα εξαρτήματα αποκλείονται από την εγγύηση. Αυτή η εγγύηση κατασκευαστή περιορίζεται στην προμήθεια ανταλ- λακτικών και στην επισκευή σύμφωνα με τους προαναφερόμενους όρους. Άλλες αξιώσεις προς εμάς ως κατασκευάστρια εταιρεία, π.χ., για αποζημίωση, δεν αιτιολογούνται με βάση την εγγύηση κατα- σκευαστή. Είναι αυτονόητο ότι αυτή η εγγύηση κατασκευαστή δεν επηρεάζει τις νομικές και συμβατικές αξιώσεις εγγύησης έναντι του αντιπροσώπου / πωλητή. Η εγγύηση κατασκευαστή υπόκειται στο δίκαιο της Ομοσπονδιακής Δημοκρατίας της Γερμανίας. Σε περίπτωση αξιώσεων εγγύησης στείλτε το ελαττωματικό προϊόν μαζί με ένα αντίγραφο του παραστατικού αγοράς και μια περιγραφή του σφάλματος με προπληρωμένα ταχυδρομικά τέλη στη διεύθυνση σέρβις της εταιρείας.

Η φτερωτή είναι αναλώσιμο και συνεπώς δεν καλύπτεται από την
