Producttype	Oppervlaktebesproeiingspomp
Merk	Gardena
Model	6300 SilentComfort
Referentie	9058
Nominaal vermogen	1050 W
Netspanning	230 V / 50 Hz
Max. debiet	6300 l/uur
Max. druk / Max. opvoerhoogte	4,9 bar / 49 m
Max. zelfaanzuighoogte	8 m
Toegestane inwendige druk (perszijde)	6 bar
Max. vloeistoftemperatuur	35 °C
Voedingskabel	1,5 m (H07RN-F)
Gewicht (zonder kabel)	10,7 kg
Geluidsdrukniveau (L_pA op 1 m)	59 dB(A)
Geluidsvermogensniveau (L_WA)	68 / 70 dB(A) (gemeten/gegarandeerd)
Hoofdfuncties	Pompen van helder water, Bluetooth-bediening via app, safe pump-functie, optionele vochtsensor
Onderhoud en reiniging	Filter reinigen, spoelen na gebruik met chloorwater, aftappen voor vorst
Veiligheid	Aardlekschakelaar 30 mA, thermische beveiliging, automatische uitschakeling bij oververhitting
Reserveonderdelen en accessoires	Aanzuigslangen (ref. 1411/1412/1418), adapters (1723/1724), filters, vochtsensor (1188/1867)
Algemene informatie	Garantie na registratie op gardena.com, klantendienst beschikbaar

Veelgestelde vragen - 6300 SilentComfort GARDENA

Welk type water kan ik gebruiken met de Gardena 6300 SilentComfort pomp?

De pomp is ontworpen voor het verpompen van helder water: grondwater, regenwater, huishoudelijk water of chloorwater. Gebruik geen zout water, vuil water, zuur, brandbare vloeistoffen of oliën.

Hoe moet ik de pomp aanzuigen voor het eerste gebruik?

Draai de vuldop los, giet langzaam ten minste 2 liter water tot het niveau stabiliseert ter hoogte van de aanzuigaansluiting, en draai de dop weer vast. Zorg ervoor dat de persslang tijdens het vullen is losgekoppeld om lucht te laten ontsnappen.

Wat moet ik doen als de pomp niet start?

Controleer de stroomvoorziening (zekeringen, stopcontact), of de aan/uitknop op Aan staat, en of de pomp correct met water is gevuld. Als de thermische beveiliging is uitgeschakeld, laat de pomp dan afkoelen.

Hoe reinig ik het filter van de pomp?

Schakel de stroom uit en sluit de afsluitkranen. Draai de vuldop los, verwijder het filter verticaal, demonteer het door te draaien, reinig het met een zachte borstel en monteer het weer.

Is de pomp geschikt voor continu gebruik?

Nee, de pomp is ontworpen voor huishoudelijk gebruik en niet voor continu bedrijf. Laat de pomp niet langer dan 5 minuten draaien met gesloten perszijde.

Hoe bescherm ik de pomp tegen vorst?

Koppel de pomp los, tap hem volledig af door de vul- en aftapdoppen te verwijderen, kantel hem om het restwater te verwijderen en berg hem op een droge, vorstvrije plaats op.

Kan ik een verlengsnoer gebruiken met de pomp?

Ja, maar alleen als de kabeldoorsnede geschikt is: tot 20 m met 1,5 mm², van 20 tot 50 m met 2,5 mm². Gebruik een verlengsnoer dat geschikt is voor buitengebruik.

Hoe maak ik de waaier los als deze vastzit?

Koppel de pomp los, demonteer de twee behuizingshelften na het verwijderen van de schroeven, verwijder de rubberen doppen van de as, en draai de as van de waaier met de klok mee met een geïsoleerde schroevendraaier.

Heeft de pomp een automatische bediening?

Ja, het model 6300 SilentComfort (ref. 9058) is compatibel met de Gardena Bluetooth-app voor afstandsbediening en programmering. Het kan ook worden gekoppeld aan een optionele vochtsensor.

Wat is de maximale aanzuighoogte van de pomp?

De maximale zelfaanzuighoogte is 8 meter, op voorwaarde dat de pomp correct met water is gevuld en de aanzuigslang luchtdicht is.

GEBRUIKSAANWIJZING 6300 SilentComfort GARDENA

nl Gebruiksaanwijzing Besproeiingspomp

Vertaling van de originele instructies.

1. VEILIGHEIDSAANWIJZINGEN

1.1 Uitleg van de symbolen

Lees de gebruiksaanwijzing.

1.2 Algemene veiligheidsaanwijzingen

1.2.1 Algemene veiligheidsaanwijzingen voor pompen

Risico op letsel door elektrische stroom.

→ Het product moet worden gevoed via een aardlekschakelaar (RCD) met een nominale aardlekstroom van maximaal 30 mA.
→ Trek de stekker van het product uit het stopcontact voordat u het buiten werking stelt, onderhoudswerkzaamheden uitvoert of onderdelen vervangt. Daarbij moet het stopcontact zich binnen uw gezichtsveld bevinden.

1.2.2 Veiligheidsaanwijzingen voor besproeiingspompen

1.2.2.1 Veilige werking:

De watertemperatuur mag niet hoger zijn dan 35 °C.

De pomp mag niet worden gebruikt wanneer zich personen in het water bevinden.

Vervuiling van de vloeistof zou door het weglekken van smeemiddelen kunnen ontstaan.

1.2.2.2 Veiligheidsschakelaar:

Thermische veiligheidsschakelaar:

Bij overbelasting wordt de pomp door de ingebouwde thermische motorveiligheidsschakelaar uitgeschakeld. Nadat de motor voldoende is afgekoeld is de pomp voor gebruiksklaar.

1.3 Extra veiligheidsaanwijzingen

1.3.1 Gebruik volgens de voorschriften

Dit product kan worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde lichamelijke, sensorische of mentale capaciteiten of gebrok aan ervaring en kennis, wanneer zij onder toezicht staan of m.b. t. het veilige gebruik van het product werden geïnstrueerd en de daaruit voortvloeiende risico's begrijpen. Kinderen mogen niet met het product spelen. Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en onder toezicht staan.

Wij adviseren jongeren het product pas vanaf 16 jaar te gebruiken.

De GARDENA Besproelingspomp is bedoeld voor het pompen van grond- en regenwater, leidingwater en chloorhoudend water in tuinen van parli culieren en in volkstuinen.

Het product is niet geschikt om langdurig te gebruiken (professioneel gebruik). Het product is niet geschikt om continu te laten pompen.

Met de GARDENA Besproellingspomp mag alleen water worden getransporteerd.

GEVAAR! Lichamelijk letsel!

Het is verboden zout water, vervuild water, bij tendo, licht ont viambare of explosieve stoffen (bijv. benzine, petroleum, nitroverdunmiddel), olie, stookolie en levensmiddelen to pompen.

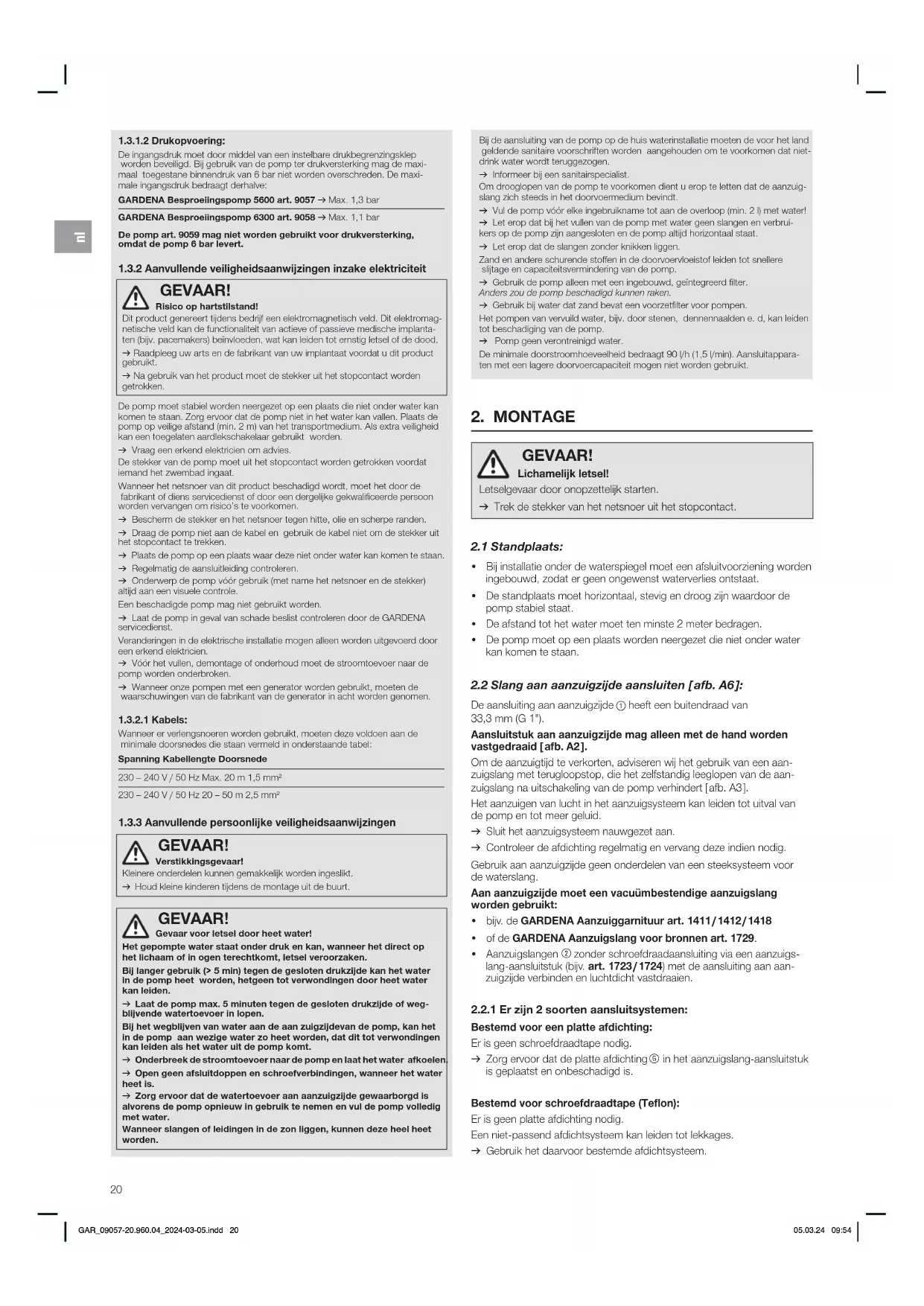

1.3.1.2 Drukopvoering:

De ingangsdruk moet door middel van een instelbare drukbegrenzingsklep worden beveiligd. Bij gebruik van de pomp ter drukversterking mag de maxi-maal toegestane binnendruk van 6 bar niet worden overschreden. De maxi-male ingangsdruk bedraagt derhalve:

GARDENA Besproelingspomp 5600 art. 9057 → Max. 1,3 bar

GARDENA Besproeiingspomp 6300 art. 9058 → Max. 1,1 bar

De pomp art. 9059 mag niet worden gebruikt voor drukversterking, omdat de pomp 6 bar levert.

1.3.2 Aanvullende veiligheidsaanwijzingen inzake elektriciteit

GEVAAR!

Risico op hartstilstand!

Dit product generereert tijdens bedrijf een elektromagnetisch veld. Dit elektromagnetische veld kan de functionaliteit van actieve of passieve medische implantaten (bijv. pacemakers) beïnvloeden, wat kan leiden tot ernstig letsei of de dood. → Raadpleeg uw arts en de fabrikant van uw implantaat voordat u dit product gebruikt.

→ Na gebruik van het product moet de stekker uit het stopcontact worden getrokken.

De pomp moet stabiel worden neergezet op een plaats die niet onder water kan komen te staan. Zorg ervoor dat de pomp niet in het water kan vallen. Plaats de pomp op veilige afstand (min. 2 m) van het transportmedium. Als extra veiligheid kan een toegelaten aardiekschakelaar gebruikt worden.

→ Vraag een erkend elektricien om advies.

De stekker van de pomp moet uit het stopcontact worden getrokken voordat iemand het zwembad ingaat.

Wanneer het netsnoer van dit product beschadigd wordt, moet het door de fabrikant of diens servicadienst of door een dergelijke gekwalificeerde persoon worden vervangen om risico's te voorkomen.

→ Beschem de stekker en het netsnoer tegen hitte, olie en scherpe randen.

→ Draag de pomp niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken.

→ Plaats de pomp op een plaats waar deze niet onder water kan komen te staan.

→ Regelmatig de aansluitleiding controleren.

→ Onderwerp de pomp vóór gebruik (met name het netsnoer en de stekker) altijd aan een visuele controle.

Een beschadigde pomp mag niet gebruikt worden.

→ Laat de pomp in geval van schade beslist controleren door de GARDENA servicedienst.

Veranderingen in de elektrische installatie mogen alleen worden uitgevoerd door een erkend elektricien.

→ Vóór het vullen, demontage of onderhoud moet de stroomtoevoer naar de pomp worden onderbroken.

→ Wanneer onze pompen met een generator worden gebruikt, moeten de waarschuwingen van de fabrikant van de generator in acht worden genomen.

1.3.2.1 Kabels:

Wanneer er verlengsnoeren worden gebruikt, moeten deze voldoen aan de minimale doorsnodes die staan vermeld in onderstaande tabel:

Spanning Kabellengte Doorsnede

230 - 240 V / 50 Hz Max. 20 m 1,5 mm²

230 - 240 V / 50 Hz 20 - 50 m 2.5 mm ^2

1.3.3 Aanvullende persoonlijke veiligheidsaanwijzingen

GEVAAR!

Verstikkingsgevaar!

Kleinere onderdelen kunnen gemakkelijk worden ingeslikt.

→ Houd kleine kinderen tijdens de montage uit de buurt.

GEVAAR!

Gevaar voor letsel door heet water!

Het gepompte water staat onder druk en kan, wanneer het direct op het lichaam of in ogen terechtkomt, letsel veroorzaken.

Bij langer gebruik (> 5 min) tegen de gesloten drukzijde kan het water in de pomp heet worden, hetgeen tot verwondingen door heet water kan leiden.

→ Laat de pomp max. 5 minuten tegen de gesloten drukzijde of weg-blijvende watertoevoer in lopen.

Bij het wegblijven van water aan de aan zuigzijdevan de pomp, kan het in de pomp aan wezige water zo heet worden, dat dit tot verwondingen kan leiden als het water uit de pomp komt.

→ Onderbreek de stroomtoevoer naar de pomp en laat het water afkoelen → Open geen afsluitdoppen en schroefverbindingen, wanneer het water heet is.

→ Zorg ervoor dat de watertoevoer aan aanzulgzijde gewaarborgd is alvorens de pomp opnieuw in gebruik te nemen en vul de pomp volledig met water.

Wanneer slangen of leidingen in de zon liggen, kunnen deze heel heet worden.

Bij de aansluiting van de pomp op de huis waterinstallatie moeten de voor het land geldende sanitaire voorschriften worden aangehouden om te voorkomen dat niet-drink water wordt teruggezogen.

→ Informeer bij een sanitarspecialist.

Om drooglopen van de pomp te voorkomen dient u erop te letten dat de aanzuigslang zich steeds in het doorvoermedium bevindt.

→ Vul de pomp vóór elke ingebruikname tot aan de overloop (min. 2 l) met water!

→ Let erop dat bij het vullen van de pomp met water geen slangen en verbruikers op de pomp zijn aangesloten en de pomp altijd horizontaal staat.

→ Let erop dat de slangen zonder knikken liggen.

Zand en andere schurende stoffen in de doorvoervloeistof leiden tot snellere slijtage en capaciteitsvermindering van de pomp.

→ Gebruik de pomp alleen met een ingebouwd, geintegreerd filter. Anders zou de pomp beschadigd kunnen raken.

→ Gebruik bij water dat zand bevat een voorzetfilter voor pompen.

Het pompen van vervuild water, bijv. door stenen, dennennaalden e. d, kan leiden tot beschadiging van de pomp.

→ Pomp geen verontreinigd water.

De minimale doorstroomhoeveelheid bedraagt 90 l/h (1,5 l/min). Aansluitapparaten met een lagere doorvoercapaciteit mogen niet worden gebruikt.

2. MONTAGE

GEVAAR!

Lichamelijk letsel!

Letselgevaar door onopzettelijk starten.

→ Trek de stekker van het netsnoer uit het stopcontact.

2.1 Standplaats:

- Bij installatie onder de waterspiegel moet een afsluitvoorziening worden ingebouwd, zodat er geen ongewenst waterverlies ontstaat.

- De standplaats moet horizontaal, stevig en droog zijn waardoor de pomp stabiel staat.

- De afstand tot het water moet ten minste 2 meter bedragen.

- De pomp moet op een plaats worden neergezet die niet onder water kan komen te staan.

2.2 Slang aan aanzuigzijde aansluiten [afb. A6]:

De aansluiting aan aanzuigzijde ① heeft een buitendraad van 33,3 mm (G 1").

Aansluitstuk aan aanzuigzijde mag alleen met de hand worden vastgedraaid [afb. A2].

Om de aanzuigtijd te verkorten, adviseren wij het gebruik van een aanzuigslang met terugloopstop, die het zelfstandig leeglopen van de aanzuigslang na uitschakeling van de pomp verhindert [afb. A3].

Het aanzuigen van lucht in het aanzuigsysteem kan leiden tot uitval van de pomp en tot meer geluid.

→ Sluit het aanzuigsysteem nauwgezet aan.

→ Controleer de afdichting regelmatig en vervang deze indien nodig.

Gebruik aan aanzuigzijde geen onderdelen van een steeksysteem voor de waterslang.

Aan aanzuigzijde moet een vacuümbestendige aanzuigslang worden gebruikt:

• bijv. de GARDENA Aanzuiggarnituur art. 1411/1412/1418

• of de GARDENA Aanzuigslang voor bronnen art. 1729.

- Aanzuigslangen ② zonder schroefdraadaansluiting via een aanzuigslang-aansluitstuk (bijv. art. 1723/1724) met de aansluiting aan aanzuigzijde verbinden en luchtdicht vastdraaien.

2.2.1 Er zijn 2 soorten aansluitsystemen:

Bestemd voor een platte afdichting:

Er is geen schroefdraadtape nodig.

→ Zorg ervoor dat de platte afdichting ⑥ in het aanzuigslang-aansluitstuk is geplaatst en onbeschadigd is.

Bestemd voor schroefdraadtape (Teflon):

Er is geen platte afdichting nodig.

Een niet-passend afdichtsysteem kan leiden tot lekkages.

→ Gebruik het daarvoor bestemde afdichtsysteem.

1. Zorg ervoor dat de platte afdichting ⑥ in het aanzuigslang-aansluitstuk is geplaatst.
2. Draai de vacuümbestendige aanzuigslang ② luchtdicht op de aansluiting aan aanzuigzijde①. Daarbij moet het aanzuigslang-aansluitstuk er recht op worden geplaatst [ afb. A1 ].
3. Leg de aanzuigslang ② recht en zonder kronkelingen.
4. Bij aanzuighoogtes hoger dan 3 m: bevestig de aanzuigslang ② extra (bijv. aan een houten paal vastbinden).
   Dan wordt de pomp ontlast van het gewicht van de aanzuigslang.

2.3 Slang aan drukzijde aansluiten [ afb. A7 ]:

Om een goede ontluchting te waarborgen, mag de drukslang pas na het vullen van de pomp worden aangesloten (zie 3.1.3 Pomp in gebruik nemen).

De aansluiting aan drukzijde ③ is voorzien van een buitendraad van 33,3 mm (G 1").

Het aansluitstuk aan drukzijde mag alleen met de hand worden vastgedraaid.

Een geoptimaliseerde benutting van het pompvermogen van de pomp wordt bereikt door aansluiting van 19 mm (3/4")-slangen in combinatie met:

• bijv. de GARDENA Aansluitset voor pompen art. 1752
• of met 25 mm (1")-slangen met de GARDENA GEKA-koppeling met binnendraad art. 7109/GEKA-koppeling art. 7103.

Aan drukzijde bevinden zich 2 aansluitingen. Een horizontale (180° draai-baar) en een verticale aansluiting. De niet-gebruikte aansluiting moet met de afsluitdop Ⓞ worden afgesloten.

Houd of zet de drukslang verticaal vast, zodat knikken van de drukslang bij de verticale uitgang van de pomp wordt voorkomen.

Leg de slang plat op de grond en voorkom dat de slang U-vormig omhoog staat of gewikkeld ligt. Om lucht te laten ontsnappen is het optimaal, wanneer de drukslang volledig is uitgelegd en van de pomp uit gezien een stijgend verloop vertoont.

1. Verbind de drukslang ④ met de aansluiting aan drukzijde ③.
2. Draai de afsluitdop ③a op de niet-gebruikte aansluiting aan drukzijde.

2.3.1 Drukslang via het GARDENA steeksysteem aansluiten:

Via het GARDENA-steeksysteem kunnen 19 mm (3/4")- / 16 mm (5/8")- en 13 mm (1/2")-slangen aangesloten worden.

Slangdiameter Pompaansluiting

13 mm (1/2") GARDENAPomp-aanslultsetart. 1750
16 mm (5/8") GARDENA Kraanstuk	art. 18202
GARDENA Slangstuk	art. 18216

19 mm (3/4") GARDENAPomp-aansluitsetart. 1752

2.3.2 Parallelle aansluiting van meer dan 2 drukslangen:

Bij een parallele aansluiting van meer dan 2 drukslangen adviseren wij het gebruik van:

• bijv. de GARDENA 2- of 4-weg waterverdeler art. 8193/8194
  • of het GARDENA 2-weg ventiel art. 940.

Deze kunnen direct op de aansluiting aan drukzijde ③ worden geschroefd.

2.4 Art. 9058/9059:

Bodemvochtigheidssensor (optioneel) aansluiten [afb. A8]:

Behalve de tijdsafhankelijke besturing (zie Bluetooth®-display gebruik-saanwijzing) bestaat er ook een mogelijkheid rekening te houden met de vochtigheid van de bodem.

Als er voldoende bodemvocht aanwezig is, wordt de geplande irrigatie niet uitgevoerd.

1. Plaats de bodemvochtigheidssensor in de besproeiingszone.
2. Open de vuilafdekking ⓐ.
3. Steek de stekker van de sensor in de sensoraansluiting ⑦ van de pomp.

3. BEDIENING

GEVAAR!

Lichamelijk letsel!

Letselgevaar door onopzettelijk starten.

→ Trek de stekker van het netsnoer uit het stopcontact.

3.1 Pomp starten/stoppen [afb. 01/02]:

LET OP!

Drooglopen van de pomp!

Zorg ervoor dat de pomp tot aan de overloop (min. 2 l) met water is gevuld, elke keer voordat deze wordt gestart.

3.1.1 Art. 9058/9059:

Bediening via de GARDENA Bluetooth®-app:

Met de gratis GARDENA Bluetooth®-app kan de GARDENA besproeiingspomp Bluetooth® op elk moment worden bestuurd.

Deze kan via de Apple App Store of de Google Play Store worden gedownload.

→ Zie hiervoor de bijgaande handleiding voor de bediening van het Bluetooth®-display.

3.1.2 Art. 9058 / 9059: Bediening via het display op de pomp:

→ Zie hiervoor de bijgaande handleiding voor de bediening van het Bluetooth ^p -display.

1. Verwijder de drukslang (Out). Zo wordt de pomp tijdens het vullen beter ontlucht.
2. Draai de schroefverbinding ⑤ op de vulopening ⑥ met de hand los.
3. Verwijder het filter. Zo is het watemiveau bij het vullen beter te zien.
4. Vul de pomp via de vulopening ⑥langzaam met min. 2 liter water totdat er een stabiel waterniveau ter hoogte van de aansluiting aan aanzuigzijde is bereikt [afb. A4]. Het vullen kan tot wel 2 minuten duren.
5. Bij gebruik van een terugslagklep: vul de aanzuigslang met water. Dit versnelt het aanzuigen.
6. Laat het resterende water in de drukslang ④ weglopen alvorens de slang aan te sluiten. Zo kan de lucht tijdens het aanzuigen ontsnappen.
7. Na het vullen van de pomp: verbind de drukslang (Out) met de pomp.
8. Plaats het filter weer terug.
9. Draai de schroefverbinding ⑤ op de vulopening ⑥ met de hand vast (niet te vast draaien en geen tang gebruiken).
10. Open eventueel aanwezige afsluitventielen in de drukleiding (aansluitapparaten, waterstop, enz.). Alle verbruikers moeten tot aan de max. mogelijke positie zijn geopend.
11. Steek de stekker van het netsnoer in een stopcontact. Art. 9058/9059: zie Bluetooth®-display gebruiksaanwijzing.
12. Bij hoge aanzuighoogtes: houd de drukslang ④ tijdens het aanzuigen min. 1,8 meter boven de pomp naar boven vast.
13. Art. 9057: Druk de Aan-/Uit-schakelaar ⑦ naar de stand Aan. De Aan-/Uit-schakelaar brandt.
    De pomp start en pompt het water nadat het is aangezogen.
    De aanzuiging kan tot wel 5 minuten duren.

Art. 9058/9059: Zie Bluetooth®-display gebruiksaanwijzing.

Art. 9057: Wanneer de pomp na 5 minuten nog geen water pompt:

1. Druk de Aan-/Uit-schakelaar ⑦ naar de stand Uit. De pomp stopt.
2. Laat de pomp afkoelen.
3. Zoek in de 6.4 Tabel met storingen naar mogelijke oorzaken.
4. Start de pomp opnieuw (zie 3.1.3 Pomp in gebruik nemen).

3.1.4 Pomp stoppen:

→ Art. 9057: Druk de Aan-/Uit-schakelaar ⑦ naar de stand Uit. De pomp stopt en de Aan-/Uit-schakelaar brandt niet meer.
→ Art. 9058/9059: Zie Bluetooth®-display gebruiksaanwijzing

3.1.5 Art. 9058/9059:

Wanneer de pomp na 5 minuten nog geen water pompt:

→ Zie Bluetooth display gebruiksaanwijzing.

3.2 Alleen voor art. 9058 / 9059: safe-pump-functie:

→ Zie Bluetooth display gebruiksaanwijzing.

3.3 Tips voor het pompen:

3.3.1 Algemene tip voor de aanzuiging:

De aangegeven maximale zelfaanzuighoogte wordt alleen bereikt, wanneer de pomp via de vulopening tot aan de overloop is gevuld en de drukslang ④ tijdens het aanzuigen zover naar boven wordt gehouden, dat er geen water van de pomp via de drukslang ④ kan ontsnappen. Vul de pomp voordat slangen, een vast buizenstelsel, enz. aan drukzijde op de pomp zijn aangesloten. Zo wordt gewaarborgd dat de pomp volledig met water (2 liter) kan worden gevuld (er kan lucht ontsnappen). De pomp moet met 2 liter water worden gevuld.

3.3.2 Stille modus:

De pomp is stil. Alleen met de juiste installatie kan dit voordeel behouden blijven:

→ Kies een trillingsvrije ondergrond (bijv. niet op platen of kunststof tanks plaatsen).

3.3.3 Max. doorstroomwaarden:

De pomp heeft een bypassventiel om korte aanzuigtijden mogelijk te maken. Bij een open slanguiteinde zonder aansluitapparaten of heel grote slangdiameters, kan het ventiel vanwege de hydraulische drukverhoudingen evt. niet van de aanzuigmodus naar de pompmodus overgaan. Dit kan een verhoogd bedrijfsgeluid veroorzaken. Om het volledige pompvermögen ten volle te benutten, kunt u de wateruitgang vervolgens bij een draaiende motor, gedurende ca. 1 seconde afsluiten (bijv. door de slang te knikken). Hierdoor kan het ventiel de juiste positie aannemen, die met één klik hoorbaar is. In standaardtoepassingen met aansluitapparaten als een broes of sproeier gebeurt dit automatisch.

3.3.4 Montage van het voorzetfilter:

Wanneer een voorzetfilter te lang is, kan het in plaats van verticaal naar beneden, ook in een andere positie (bijv. horizontaal) worden gemonteerd.

4. ONDERHOUD

GEVAAR!

Lichamelijk letsel!

Letselgevaar door onopzettelijk starten.

→ Trek de stekker van het netsnoer uit het stopcontact.

4.1 Pomp reinigen:

GEVAAR!

Lichamelijkletsel!

Verwondingsgevaar en risico op beschadiging van het product.

→ Reinig het product niet met water of een waterstraal (in het bijzonder niet onder hoge druk).
→ Reinig niet met chemicaliën inclusief benzine of oplosmiddelen. Sommige stoffen kunnen belangrijke kunststof onderdelen beschadigen.

→ Reinig de behuizing van de pomp met een vochtige doek.

4.2 Pomp doorspoelen:

Na het pompen van chloorhoudend water moet de pomp worden door-gespoeld.

1. Pomp lauwwarm water (max. 35 °C) evt. met toevoeging van een mild reinigingsmiddel (bijv. afwasmiddel), tot het gepompte water helder is.

2. Voer de restanten af volgens de lokaal geldige richtlijn betreffende afvalverwijdering.

5. OPBERGEN

5.1 Buitenbedrijfstelling [ afb. S1 ]:

LET OP!

Beschadiging van de pomp door vorst!

→ Berg de pomp op een vorstbestendige plaats op.

Het product moet voor kinderen ontoegankelijk worden bewaard.

1. Trek de stekker van het netsnoer uit het stopcontact.
2. Sluit eventueel aanwezige afsluitventielen in de aanzuigleiding.
3. Open eventueel aanwezige afsluitventielen in de drukleiding (aansluitapparaten, waterstop, enz.). Zo wordt de drukzijde drukloos.

4. Draai de schroefverbinding ⑤ op de vulopening ⑥ en de wateraftapschroef ⑧ met de hand los. Zo wordt de pomp leeggemaakt.

5. Zet de pomp schuin in de richting van de afvoer (ca. 80°) zodat de pomp volledig leegloopt.

6. Draai de aanzuigslang en de drukslang van de pomp af.

7. Draai de schroefverbinding ⑤ op de vulopening ⑥ en de wateraftapschroef ⑧ met de hand vast (gebruik geen tang).

8. Reinig de pomp (zie 4. ONDERHOUD).

9. Berg de pomp op een droge, dichte en vorstbestendige plaats op.

6. STORINGEN VERHELPEN

GEVAAR!

Lichamelijk letsel!

Letselgevaar door onopzettelijk starten.

→ Trek de stekker van het netsnoer uit het stopcontact.

6.1 Loopwiel losmaken [afb. T1/T2]:

Een door vuil geblokkeerd loopwiel kan worden losgemaakt.

1. Alleen voor art. 9058/9059: Trek de vuilafdekking van de bodemvochtigheidssensor af of koppel de aangesloten bodemvochtigheidssensor los.
2. Draai de 6 schroeven ⓖ, ⓖ en ⓖ eruit.
3. Trek de beide schalen ⑩ eraf.
4. Trek de rubberen stop ⑪ van de as van het loopwiel ⑫.
5. Draai de as van het loopwiel ⑫ met een geïsoleerde schroevendraaier met de wijzers van de klok mee. Zo wordt het geblokkeerde loopwiel losgemaakt.
6. Monteer de rubberen stop ⑪ en de beide schalen ⑩ weer in omgekeerde volgorde. Let er hierbij op dat de schroeven ⑨, ⑩ en ⑫ al naargelang lengte aan de juiste schroefgaten worden toegewezen.
7. Alleen voor art. 9058/9059: Steek de vuilafdekking ^④ van de bodemvochtigheidssensor weer in of koppel de bodemvochtigheidssensor weer aan.

6.2 Filter reinigen [ afb. T3 ]:

Wanneer de pomp niet start of tijdens het gebruik plotseling stil blijft staan, zou dit aan een verstopt filter kunnen liggen.

1. Sluit alle aanwezige afsluitventielen aan aanzuigzijde.
2. Open eventueel aanwezige afsluitventielen in de drukleiding (aansluitapparaten, waterstop, enz.). Zo wordt de drukzijde drukloos.
3. Draai de schroefverbinding ⑤ op de vulopening⑥ met de hand los.
4. Trek het filter ⑬ verticaal uit de vulopening ⑥.
5. Houd de beker ⑭ vast en draai het filter ⑩ tegen de wijzers van de klok in uit de beker ⑭ (bajonetsluiting).

6. Reinig de beker ⑭ onder stromend water.

7. Reinig het filter ⑬ bijv. met een zachte borstel.

8. Monteer het filter ⑬ weer in omgekeerde volgorde.

6.3 Alleen voor art. 9058 / 9059:

Doorstroomsensor reinigen [afb. T1/T4]:

1. Alleen voor art. 9058/9059:

Trek de vuilafdekking @ van de bodemvochtigheidssensor af of koppel de aangesloten bodemvochtigheidssensor los.
2. Draai de 6 schroeven ⓗ, Ⓞ en Ⓟ eruit (zie 6.1 Loopwiel losmaken).
3. Trek de beide schalen ⑩ eraf.
4. Draai de dop ⑮ er met een inbussleutel (wijdte 10) tegen de wijzers van de klok in uit.
5. Trek de doorstroomsensor ⑯ uit de sensoropening ⑦.
6. Reinig de doorstroomsensor ⑯ onder stromend water.
7. Reinig de sensoropening ② met een vochtige doek (zonder reinigingsmiddel).
8. Controleer de beweeglijkheid van de doorstroomsensor ⑯.
9. Monteer de doorstroomsensor ⑯ weer in omgekeerde volgorde.
10. Monteer de beide schalen ⑩ weer in omgekeerde volgorde.

11.Alleen voor art. 9058/9059:

Steek de vuilafdekking Ⓞ van de bodemvochtigheidssensor weer in of koppel de bodemvochtigheidssensor weer aan.

6.4 Storingen-tabel:

Voor art. 9058 / 9059: zie aanvullend de uitleg van het display in de Bluetooth®-display gebruiksaanwijzing.

Probleem Mogelijke oorzaak Oplossing

Pomp loopt maar zuigt niet aan	Lekke resp. defecte aanzuig-leiding [afb. A2].	→ Controleer of de aanzuig-leiding beschadigd is en dicht deze luchtdicht af.
	Pomp zuigt op een verbindings-punt lucht aan [ afb. A2 ].	→ Dicht de verbindingen aan aanzuigzijde luchtdicht af.
	Geen water in de regenput, het waterreservoir of de waterleiding enz. aanwezig.	→ Zorg dat er water aan aanzuigzijde kan worden toegevoerd.
	Pomp werd niet gevuld met water [ afb. A4 ].	→ Vul de pomp (zie 3.1.3 Pomp in gebruik nemen).
	Water ontsnapt bij het aan-zuligen vla de drukslang.	1. Vul de pomp opnieuw.2. Houd de drukslang omhoog.3. Start de pomp opnieuw (zie 3.1.3 Pomp in gebruik nemen).
	Een absoluut luchtdichte verbinding word verkregen met de GARDENA aanzuigslangen (zie 8. TOEBEHOREN/ ONDERDELEN).
	Schroefverbinding op de vulopening is lek [ afb. A2 ].	→ Controleer de afdichting (cvt. vervangen) en draai de schroefverbinding met de hand stevig vast (gebruik geen tang).
	Er kan geen lucht ontsnappen, omdat de drukleiding dicht is resp. er restwater in de drukslang zit.	→ Open de aanwezige afsluit-ventielen In de drukleiding (bijv. sproeier) of maak de drukslang leeg.
	Er kan geen lucht ontsnappen, omdat de drukslang gewikkeld is.	1. Leg de drukslang over de gehele lengte recht uit.2. Leg de slang vanaf de uitgang van de pomp naar boven.3. Laat de drukslang bij de uitgang van de pomp niet knikken.4. Zet alle verbruikers maximaal open.
	Aanzuigtijd van 5 min. werd niet afgewacht.	→ Wacht max. 5 min. totdat de pomp water pompt.
	Aanzuigfilter of terugloopstop in de aanzuigslang zijn verstopt.	→ Reinig het aanzuigfilter of de terugloopstop.
	Uiteinde aanzuigslang is niet onder water [ afb. A5 ].	→ Dompel het uiteinde van de aanzuigslang dieper in het water.
	Aanzulghoogte is te hoog [afb. A5 ].	→ Verklein de aanzulghoogte.
	Bij andere aanzuigproblemen GARDENA aanzuigslang met terug-slagklep (zie 8. TOEBEHOREN/ ONDERDELEN) gebruiken. Vul de pomp met water alvorens te starten.

Probleem Mogelijke oorzaak Oplossing

Pomp begint niet of stopt plotseling tijdens werking	Thermische veiligheids-schakelaar heeft de pomp uilgeschakeldvanwege oververhltting.	→ Laat de pomp afkoelen, maak deze leeg en vul de pomp opnieuw.→ Neem de maximale vloeistofttemperatuur in acht (35 °C).
	Pomp krijgt geen stroom. →	Controleer de zekeringen en elektrische steekverbindingen.
	Aardlekschakelaar is geactiveerd (lekstroom).	→ Trek de stekker uit het stopcontact en wend u tot de GARDENA servicedienst.
	Pomp is niet ingeschakeld. →	Druk de Aan- / Uit-schakelaar naar de standAan.
Pomp loopt, maar doorvoercapaciteit gaat plotselingachteruit	Uiteinde aanzuigslang is niet onder water [ afb. A5 ].	→ Dompel het uiteinde van de aanzuigslang dieper in het water.
	Aanzuigfilter of terugloop-stop in de aanzuigslang zijn verstopt.	→ Reinig het aanzuigfilter of de terugloopstop.
	Geen water in de regenput, het waterreservoir of de waterleiding enz. aanwezig.	→ Zorg dat er water aan aanzuigzijde kan worden toegevoerd.
	Aanzuigleiding is lek [ afb. A2 ]. →	Verhelp de lekkage.
	Het loopwiel is geblokkeerd. →	Maak het loopwiel los.
	Drukslang is geknikt.	→ Leg de drukslang zonder knikken en zorg dat er geen knik zit in de drukslang bij de uitgang van de pomp.
Schroefverbinding van het filter kan niet met de hand worden opengedraaid	Schroefdraad is vuil.	→ Gebruik een waterpomptang om open te draaien.→ Reinig de schroefdraad op het filter en In de pomp.

AANWIJZING:

Reparaties mogen alleen door de GARDENA servicecenters en door speciaalzaken worden uitgevoerd, die door GARDENA zijn goedgekeurd.

→ Wendt u zich bij andere storingen tot het GARDENA servicecenter.

1. TECHNISCHE GEGEVENS

Besproeiingspomp		Eenheld	Waarde (art. 9057)	Waarde (art. 9058)	Waarde (art. 9059)
Nominaal vermogen		W	900	1050	1300
Netspanning		V (AC)	230 230 230
Netfrequentie		Hz	50	50	50
Max. doorvoercapaciteit		l/h	5600	6300	6500
Max. druk/ max. opvoerhoogte		bar / m	4,7 47	4,9 49	6,0 60
Max. zelfaanzuighoogte		m	8	8	8
Toegestane binnendruk (aan drukzijde)		bar	6	6	6
Aanslultkabel		m	1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Gewicht zonder kabel (ca.)		kg	10	10,7	11,8
Geluidsdrukniveau L_PA
Afstand:	1 m	dB	58	59	60
	5 m		45	45	46
	10 m		38	39	40
Geluidsvermogensniveau L_WA^1/2 : gemeten/gegarandeerd Onzekerheld K_WA		dB (A)	67 / 69 2,67	68 / 70 2,29	68 / 71 2,78
Max. doorvoervloelstof-temperatuur		°C	35	35	35

Meetmethoden volgens: 1) RL 2000/14/EU

1. TOEBEHOREN/ONDERDELEN

GARDENA Aanzulgslangen

Knik- en vacuümbestendig, naar keuze verkrijgbaar per meter art. 1720/1721 (19 mm (3/4") / 25 mm (1°)) zonder armaturen of als vaste lengte art. 1411/1418 compleet met armaturen.

GARDENA Aanzuigslang-aansluitstuk	Voor aansluiting aan de aanzuigzijde.	art. 1723/1724
GARDENA Aansluitset voor pompen	Voor aansluiting aan de drukzijde.	art. 1750/1752
GARDENA Aanzuigfilter metterugslagklep	Als aanvulling voor aanzuigslang per meter.	art. 1726/1727/1728
GARDENA Voorzetfilter voor pompen	Aanbevolen bij het pompen van zandhoudend water.	art. 1730/1731
GARDENA Aanzuigslang voorbronnen	Voor een vacuümvaste aansluiting van de pomp op geslagen bronnen of stijve bulzen. Lengte 0,5 m. Met twee zijdig 33,3 mm (G1)-binnendraad.	art. 1729
GARDENA Drilvend afzuigsysteem	Voor aanzuigen onder het wateroppervlak zonder vervuiling.	art. 1417
GARDENA Snelkoppeling	Voor aansluiting van 1"-drukslangen aan drukzijde.	art. 7109/7103
GARDENA Bodemvochtig-heldssensor	Voor besproeiing afhankelijk van de vochtigheid van de bodem.	art. 1188/1867
GARDENA Verlengsnoer (lengte: 10 meter)	Voor verlenging van de sensorkabel tot maximaal 105 meter.	art. 1868

9. GARANTIE/SERVICE

9.1 Productregistratie:

U vindt de actuele contactgegevens van onze service op de achterzijde en online:

• België: https://www.gardena.com/be-fr/c/assistance/contact
• Nederland: https://www.gardena.com/nl/c/ondersteuning/contact
- Andere landen: https://www.gardena.com/int/support/advice/contact/

10. AFVOEREN

10.1 Pomp afvoeren:

(conform richtlijn 2012/19/EU)

Het product mag niet met het normale huishoudelijke afval worden afgevoerd. Het moet volgens de geldende lokale milieu voorschriften worden afgevoerd.

BELANGRIJK!

→ Voer het product via of door uw plaatselijke recyclinginstantie af.
