BRUKSANVISNING R45LI GARDENA

Innledning og sikkerhet 5

Innledning 5

Sikkerhetsinstruksjoner 8

Presentasjon 11

Hva er hva? 12

Innhold i pakken 13

Funksjon 14

Presentasjon av søkemåte 16

Installering 17

Forberedelser 17

Installering av ladestasjon 18

Lading av batteri 22

Installering av guidekabel 30

Kontrollere sløyfen 34

Første oppstart og kalibrering 34

Test dokking i ladestasjonen 35

Bruk 36

Lading av tomt batteri 36

Bruk av tidsur 37

Start 38

Stopp 38

Slå av 39

Justering av klippehøyde 39

Kontrollpanel 40

Driftsvalg 41

Valgknapper 42

Tall 42

Hovedbryter 42

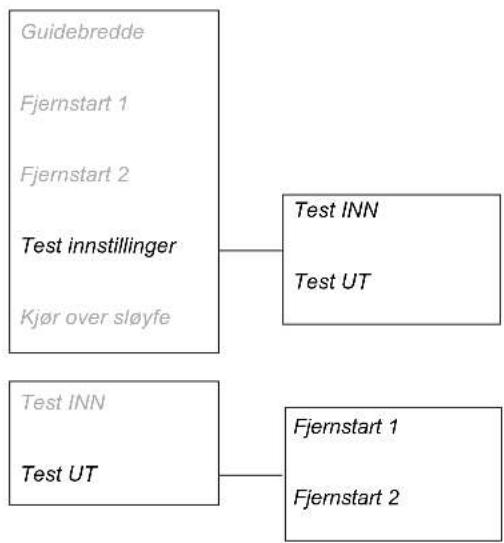

Menyfunksjoner 43

Hovedmeny 43

Menystruktur GARDENA R38Li, R40Li, R45Li, R50Li ... 44

Tidsur 46

Installasjon, GARDENA R70Li, R80Li 49

Sikkerhet 53

Innstillinger 55

Hageeksempler 59

Vedlikehold 63

Vinteroppbevaring 64

Etter vinteroppbevaring 64

Rengjøring 65

Transport og fjerning 66

I tilfelle tordenvær 66

Bytte av kniver 67

Skifte batteriet 67

Feilsøking 69

Meldinger 69

Hvis robotgressklipperen blir stjålet, er det viktig å varsle GARDENA om dette. Kontakt GARDENAs sentrale kundeservice og oppgi robotgressklipperens serienummer og produktregistreringsnøkkel, slik at den kan bli registrert som stjålet i en internasjonal database. Dette er et viktig tyverisikringstiltak som reduserer interessen for å kjøpe og selge stjålne klippere.

Ha alltid robotgressklipperens serienummer tilgjengelig når du kontakter GARDENAs sentrale kundeservice. Dette gir raskere brukerstøtte.

GARDENAs sentrale kundeservice

www.gardena.com

1. Innledning og sikkerhet

1.1 Innledning

Gratulerer med ditt valg av et utmerket kvalitetsprodukt. For å få største nytte av din GARDENA robotgressklipper, trengs det kunnskap om dens funksjon. Denne bruksanvisningen inneholder viktig informasjon om robotgressklipperen, hvordan den installeres og hvordan den brukes.

I tillegg til denne bruksanvisningen finner du mer informasjon på GARDENAs webområde www.gardena.com. Her finner du mer hjelp og veiledning i forbindelse med bruken av robotgressklipperen.

For å gjøre det enkelt benyttes følgende system i bruksanvisningen:

• Tekst skrevet i kursiv er tekst som vises på displayet på robotgressklipperen, eller henvisninger til en annen del av bruksanvisningen.
• Ord i fet skrift er knapper på robotgressklipperens tastatur.
• Ord skrevet i STORE BOKSTAVER og kursiv henviser til hovedbryterens stilling og de ulike driftsmodusene som er tilgjengelige i robotgressklipperen.

GARDENA arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

www.gardena.com

VIKTIG INFORMASJON

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker robotgressklipperen.

ADVARSEL

Robotgressklipperen kan være farlig ved feilaktig bruk.

ADVARSEL

Bruk aldri robotgressklipperen hvis det befinner seg personer, spesielt barn, eller kjæledyr, i klippeområdet.

• Les nøye gjennom bruksanvisningen og sørg for at du har forstått innholdet før du bruker robotgressklipperen. Advarsler og sikkerhetsinstrukser i denne bruksanvisningen må følges nøye for å sikre trygg og effektiv bruk av klipperen.
• R40Li kan bare starte når hovedbryteren er stilt på 1 og riktig PIN-kode er angitt. Kontroll og/eller vedlikehold skal utføres med hovedbryteren stilt på 0.
• Hold avstand til robotgressklipperen når den er i gang. Hold hender og føtter unna de roterende knivene. Plasser aldri hender eller føtter nær eller under karosseriet når robotgressklipperen er i gang.
• Ikke stå eller sitt på robotgressklipperen.
• Dette produktet er i overensstemmelse med gjeldende EU-direktiv.
• Støyutslipp til omgivelsene. Produktets utslipp er angitt i kapittel 10, Tekniske data og på typeskiltet.
• Det er ikke tillatt å kaste dette produktet som vanlig husholdningsavfall etter endt levetid. Sørg for at produktet blir resirkulert i samsvar med lokale forskrifter.
• Bruk aldri høytrykksspyler og heller ikke rennende vann ved rengjøring av robotgressklipperen.

• Lavspentkabelen må ikke forkortes, forlenges eller skjøtes.
• Ikke bruk en trimmer i nærheten av lavspentkabelen. Vær forsiktig når du trimmer kantene der kablene ligger.

1.3 Symboler i bruksanvisningen

Disse symbolene finnes i bruksanvisningen. Studer dem nøye.

- Sett hovedbryteren på 0 før du foretar inspeksjoner og/eller vedlikehold.

• Bruk alltid vernehansker ved arbeid på robotgressklipperens chassis.
• Bruk aldri høytrykksspyler og heller ikke rennende vann ved rengjøring av robotgressklipperen.
• Advarselsrute viser at det foreligger fare for personskade, spesielt hvis man ikke følger instruksjonene som gis.
• Informasjonsrute viser at det foreligger fare for materialskade, spesielt hvis man ikke følger instruksjonene som gis. Ruten brukes også når det antas å foreligge risiko for betjeningsfeil.

1.4 Sikkerhetsinstruksjoner

Bruk

- Denne robotgressklipperen er konstruert for å klippe gress på åpne og flate områder. Den må bare brukes med utstyr som er anbefalt av produsenten. Alle andre typer bruk er feil. Produsentens instruksjoner når det gjelder bruk, vedlikehold og reparasjon må følges nøye.

- Bruk aldri robotgressklipperen hvis det befinner seg personer, spesielt barn, eller kjæledyr, i klippeområdet. Hvis det befinner seg personer eller kjæledyr i klippeområdet, anbefales det at gressklipperen programmeres til bruk på en tid på døgnet da området er fritt for personer, f.eks. om natten. Se 6.3 Tidsur på side 46.

- Robotgressklipperen må bare brukes, vedlikeholdes og repareres av personer som er godt kjent med enhetens spesielle egenskaper og sikkerhetsforskrifter. Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksene før du bruker robotgressklipperen.

- Det er ikke tillatt å foreta originalutførelsen av robotgressklipperen. Alle endringer skjer på eget ansvar.

- Kontroller at gressflaten som skal klippes er uten steiner, kvister, verktøy, leker og andre gjenstander som kan skade knivene og forårsake fastkjøring.

- Start robotgressklipperen i henhold til instruksjonene. Når hovedbryteren står i stillingen 1, må du passe på å holde hender og føtter borte fra de roterende bladene. Stikk aldri inn hendene eller føttene under klipperen.

- Robotgressklipperen må aldri løftes eller bæres når hovedbryteren står i stillingen 1.

- La ikke personer som ikke kjenner robotgressklipperens funksjoner og bevegelsesmønster få håndtere klipperen.

- Robotgressklipperen må aldri kollidere med personer eller andre levende skapninger. Hvis en person eller andre skapninger kommer i veien for gressklipperen, skal den stoppes umiddelbart. Se 4.4 Stopp på side 38.

- Ikke plasser gjenstander oppå robotgressklipperen eller ladestasjonen.

- Ikke la robotgressklipperen arbeide med defekt knivdisk eller karosseri. Den skal heller ikke arbeide med defekte kniver, skruer, muttere eller kabler.

- Ikke bruk robotgressklipperen hvis hovedbryteren ikke fungerer.

• Slå alltid av robotgressklipperen med hovedbryteren når klipperen ikke er i bruk. Robotgressklipperen kan bare startes når hovedbryteren er satt til 1 og riktig PIN-kode er tastet inn.
• Robotgressklipperen må ikke være i gang hvis det brukes vannspreder. Bruk derfor tidsurfunksjonen, se 6.3 Tidsur på side 46 slik at ikke klipper og spreder er i gang samtidig.
• Den innebygde alarmen er svært høy. Vær forsiktig, spesielt hvis robotgressklipperen håndteres innendørs.
• Det kan ikke garanteres at robotgressklipperen er fullt kompatibel med andre typer trådløse systemer, som fjernkontroller, radiosendere, teleslynger, nedgravde elektriske dyregjerder og lignende.
• Metallgjenstander i bakken (f.eks. armert betong eller muldvarpnetting) kan føre til at den stopper. Metallgjenstandene kan forstyrre sløyfesignalet og føre til at gressklipperen stopper.

For sikker flytting fra eller innenfor klippeområdet:

1. Trykk på STOPP-knappen for å stoppe robotgressklipperen. Hvis sikkerheten er satt til middels eller høyt nivå (se 6.5 Sikkerhet på side 53), må PIN-koden tastes inn. PIN-koden består av fire tall, og velges når du starter robotgressklipperen for første gang. Se 3.8 Første oppstart og kalibrering på side 34.
2. Sett hovedbryteren i stillingen 0.
3. Bær robotgressklipperen i håndtaket på undersiden bak på robotgressklipperen. Bær robotgressklipperen med knivdisken bort fra kroppen.

Ikke løft robotgressklipperen mens den står parkert i ladestasjonen. Dette kan skade ladestasjonen og/eller robotgressklipperen. Åpne dekselet og trekk i stedet robotgressklipperen ut av ladestasjonen før du løfter den.

Vedlikehold

- Kontroller robotgressklipperen hver uke og bytt eventuelt ut skadde eller slitte deler.

Kontroller spesielt at ikke knivene og knivdisken er skadd. Du må også kontrollere at knivene dreies fritt. Skift alle kniver og skruer samtidig ved behov slik at de roterende delene er balansert, se 8.6 Bytte av kniver på side 67.

Bruk aldri høytrykksspyler eller rennende vann til å vaske robotgressklipperen. Bruk aldri løsemidler til rengjøring.

2. PRESENTASJON

2. Presentasjon

Dette kapittelet inneholder informasjon som er viktig å være oppmerksom på ved planlegging av installasjonen.

Installasjon av robotgressklipperen innebærer fire hovedkomponenter:

- En robotgressklipper som klipper plenen ved å følge et grunnleggende tilfeldig mønster. Robotgressklipperen drives av et vedlikeholdsfritt batteri.

• Ladestasjon, som robotgressklipperen selv søker seg tilbake til når ladenivået i batteriet blir for lavt. Ladestasjonen har tre funksjoner:
• Å sende styresignaler i begrensningskabelen.
• Sende styresignaler i førerledningen slik at robotgressklipperen finner ladestasjonen.
• Å lade batteriet i robotgressklipperen.

- Transformator, som tilkobles mellom ladestasjonen og et 100-240V vegguttak. Transformatoren kobles til stikkontakten og til ladestasjonen med en 10 m lang lavspentkabel. Lavspentkabelen må ikke forkortes eller forlenges. En 20 meter lang lavspentkabel er tilgjengelig som tilleggsutstyr. Kontakt GARDENAs sentrale kundeservice for mer informasjon.

- Sløyfekabel, lagt i sløyfe rundt robotgressklipperens arbeidsområde. Sløyfekabelen legges langs kantene av plenen og rundt gjenstander og planter som robotgressklipperen ikke skal kollidere med. Sløyfekabelen brukes både som begrensningskabel og guidekabel.

Sløyfekabelen som følger med til installasjonen er 200 m lang (150 m for GARDENA R38Li, R40Li, R45Li & R50Li.). Hvis den ikke er lang nok, kan man kjøpe mer sløyfekabel og skjøte den på den eksisterende kabelen med en original kobling.

Maksimal tillatt lengde for sløyfen er 400 m.

Tallene på bildet tilsvarer

1. Karosseri
2. Deksel til display, tastatur og regulering av klippehøyde
3. Stoppknapp/låseknapp for åpning av dekselet
4. Kontaktlist
5. LED for driftskontroll av ladestasjonen, grenseledning og førerledning
6. Ladestasjon
7. Håndtak
8. Batterideksel
9. Knivskive
10. Understellboks med elektronikk, batteri og motorer
11. Hovedbryter
12. Bakhjul
13. Ladelist
14. Taster
15. Display
16. Sløyfeledning til grenseledning og førerledning
17. Lavspenningskabel
18. Kontakt for tilkobling av sløyfekabel til ladestasjonen
19. Spiker for feste av ladestasjonen
20. Transformator (utseendet kan variere avhengig av land)
21. Stifter
22. Måler for hjelp ved installasjon av grenseledning (måleren er fjernet fra boksen)
23. Kopling til sløyfeledning
24. DVD-installasjonsvideo
25. Bruksanvisning og hurtigveiledning
26. Ekstra kniver
27. Alarmetikett
28. Typeskilt

2. PRESENTASJON

2.2 Innhold i pakken

Gardena® robotgressklipper-pakken inneholder følgende.

	Gardena® R38Li, R40Li, R45Li, R50Li	Gardena® R70Li, R80Li
Robotgressklipper	√	√
Ladestasjon	√	√
Transformer	√	√
Sløyfeledning 150 m 200 m
Lavspenningskabel	√	√
Stifter 200 stk 400 stk
Kontakter 5 stk 5 stk
Skruer til ladestasjonen 3 stk 3 stk
Unbrakonøkkel	√	√
Måler	√	√
Koplinger 7 stk 7 stk
CD	√	√
Bruksanvisning og hurtigveiledning	√	√
Ekstra kniver 3 stk 3 stk
Alarmetikett 2 stk 2 stk

2. PRESENTASJON

2.3 Funksjon

Kapasitet

Robotgressklipperen anbefales for plener med størrelser opp til den maksimale kapasiteten som er oppført i avsnittet Tekniske data.

Hvor stort område som kan klippes med robotgressklipperen, avhenger først og fremst av knivenes tilstand og gressets type, vekst og fuktighet. Hagens utforming er også av betydning. Hvis hagen hovedsakelig består av åpne gressflater, kan robotgressklipperen klippe mer per time enn dersom hagen består av flere små gressflater oppdelt av mange trær, bed og passasjer.

En fullt ladet robotgressklipper klipper i 40 til 60 minutter, avhengig av batteriets alder og hvor tykt gresset er. Deretter lades robotgressklipperen i 60 til 90 minutter. Ladetiden kan variere avhengig av blant annet omgivelsestemperaturen.

Klippeteknikk

Klippesystemet for robotgressklipperen bygger på et effektivt og energibesparende prinsipp. I motsetning til vanlige gressklippere skjærer robotgressklipperen gresset i stedet for å slå det av.

For aller beste klipperesultat anbefales det å la robotgressklipperen klippe gresset hovedsakelig i tørt vær. Robotgressklipperen kan også brukes når det regner, men vått gress setter seg lett fast på robotgressklipperen, og det er større fare for at den glir i bratte skråninger.

Hvis det er fare for tordenvær, må transformatoren kobles fra stikkontakten, og grenseledningen og førerledningen kobles fra ladestasjonen.

For beste klipperesultat må knivene være i god stand. For at knivene skal holde seg skarpe så lenge som mulig, er det viktig å holde gressplenen fri for greiner, små steiner og andre gjenstander som kan skade knivene.

Skift knivene regelmessig for best mulig klipperesultat. Det er svært enkelt å skifte knivene. Se 8.6 Bytte av kniver på side 67.

Robotgressklipperen begynner å søke etter ladestasjonen når batterinivået blir for lavt. Robotgressklipperen klipper ikke når den søker etter ladestasjonen.

Når robotgressklipperen søker etter ladestasjonen, søker den først uregelmessig etter førerledningen. Deretter følger den førerledningen til ladestasjonen, snur rundt rett foran stasjonen og rygger inn i den.

Når batteriet er fullt ladet, forlater robotgressklipperen ladestasjonen og begynner å klippe i en tilfeldig valgt retning i utgangssektoren på 90°-270°.

For å sikre jevn klipping også i mindre tilgjengelige deler av hagen, kan robotgressklipperen følge en guidekabel ut fra ladestasjonen til stedet der guidekabelen er koblet til begrensningskabelen, og starte klippingen der.

Hvis robotgressklipperens karosseri treffer en hindring, rygger robotgressklipperen tilbake og velger en annen retning.

To sensorer, én foran og én bak på robotgressklipperen, registrerer når robotgressklipperen nærmer seg begrensningskabelen. Robotgressklipperen kjører opptil 28 cm over ledningen før den vender tilbake.

STOPP-knappen på oversiden av robotgressklipperen brukes hovedsakelig til å stoppe robotgressklipperen når den er i gang. Når STOP-tasten trykkes inn, åpnes det en luke, og under den er det et kontrollpanel. STOP-tasten blir værende inntrykket til luken lukkes igjen. Dette fungerer som en startsperre.

2. PRESENTASJON

Kontrollpanelet på oversiden av robotgressklipperen brukes til å styre alle klipperinnstillinger. Åpne luken til kontrollpanelet ved å trykke inn STOP-tasten.

Første gang hovedbryteren settes på 1, begynner en oppstartssekvens med valg av språk, klokkeslettformat, datoformat og firesifret PIN-kode samt innstilling av klokkeslett og dato. Se 3.8 Første oppstart og kalibrering på side 34.

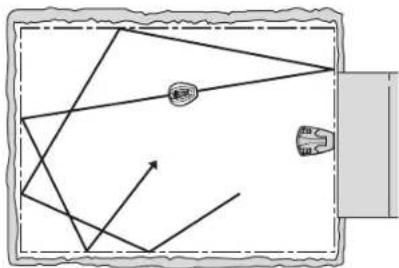

Bevegelsesmønster

Robotgressklipperens bevegelsesmønster er uregelmessig, og fastsettes av robotgressklipperen selv. Et bevegelsesmønster gjentas heller aldri. Med dette klippesystemet blir plenen klippet jevnt uten at robotgressklipperen etterlater klippelinjer.

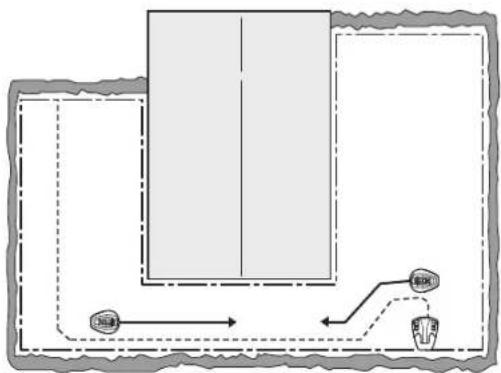

2.4 Presentasjon av søkemåte

Robotgressklipperen kjører uregelmessig til den når guidekabelen. Robotgressklipperen følger guidekabelen til ladestasjonen.

Førerledningen er en ledning som legges fra ladestasjonen mot for eksempel en del av hagen langt borte, eller gjennom en smal passasje, og deretter kobles til grenseledningen. For mer informasjon, se 3.6 Installering av guidekabel på side 30.

Dette kapittelet beskriver installasjon av GARDENA robotgressklipperen. Les kapittel 2. Presentasjon på side 11 før du begynner på installasjonen.

Les også hele dette kapittelet før du starter installasjonen. Hvordan installeringen er, påvirker hvor godt robotgressklipperen fungerer. Derfor er det viktig å planlegge installeringen nøye.

Det er lettere å planlegge hvis du lager en skisse over arbeidsområdet, inkludert alle hindringer. Dette gjør det lettere å se hvor ladestasjonen, grenseledningen og førerledningen bør plasseres. Tegn inn rutingen av grenseledningen og førerledningen på skissen.

Se 7. Hageeksempler på side 59 for installasjonseksempler.

Du finner flere beskrivelser og installasjonstips på www.gardena.com.

Utfør installeringen i henhold til følgende steg:

3.1 Forberedelser.

3.2 Installering av ladestasjon.

3.3 Lading av batteri.

3.8 Første oppstart og kalibrering

3.9 Test dokking i ladestasjonen

Ladestasjonen og grense- og førerledningen må kobles sammen for at robotgressklipperen skal kunne startes fullstendig.

3.1 Forberedelser

1. Hvis gresset innenfor det tenkte arbeidsområdet er mer enn 10 cm langt, klipp det med en vanlig gressklipper. Samle deretter opp gresset.
2. Les nøye gjennom alle stegene for installeringen.
3. Kontroller at alle deler til installasjonen er til stede: Tallene i parentes viser til detaljbilde 2.1 Hva er hva? på side 12.
4. Robotgressklipper • Ladestasjon (6)
5. Sløyfekabel for begrensningssløyfe og guidekabel (16)
6. Transformator (20)

• Lavspentkabel (17) - Kramper (21) - Kontakt for tilkobling av sløyfekabel til ladestasjonen (18) - Skruer til ladestasjon (19) • Målestokk (22) - Skjøteanordning til sløyfekabel (23)

• Hammer/plasthammer for å slå stiftene ned i bakken.
• Kombinasjonstang til kapping av grenseledningen og til å presse kontaktene sammen. • Polygrip (til å presse koblingene sammen).
• Kantskjærer/rett spade hvis grenseledningen skal begraves.

3.2 Installering av ladestasjon

Beste plassering av ladestasjon

Ta hensyn til følgende når du finner beste plassering for ladestasjonen.

• La det være minst 3 meter åpen plass foran ladestasjonen.
• Det må være mulig å legge minst 1,5 meter grenseledning rett ut til høyre og venstre fra ladestasjonen.
• Nær en stikkontakt. Den medfølgende lavspentkabelen er 10 meter lang. En 20 meter lang lavspentkabel er tilgjengelig som tilleggsutstyr. Kontakt GARDENAs sentrale kundeservice for mer informasjon.
• Et flatt underlag å plassere ladestasjonen på.
• Beskyttelse mot vannsprut, for eksempel fra hagevanning.
• Beskyttelse mot direkte sollys
• Plasseres i nedre del av arbeidsområdet hvis det skråner.

For eksempler på hvor det er best å installere ladestasjonen, se 7. Hageeksempler på side 59.

3. INSTALLERING

Ladestasjonen må plasseres med mye åpen flate i forkant (minst 3 meter). Den må også plasseres sentralt i arbeidsområdet, slik at det blir lettere for robotgressklipperen å nå alle deler av arbeidsområdet.

Unngå å plassere ladestasjonen på innestengte steder i arbeidsområdet. Det må være en rett grenseledning på minst 1,5 meter på høyre og venstre side av ladestasjonen. Ledningen må legges rett ut fra baksiden av ladestasjonen. Annen plassering kan føre til at robotgressklipperen kjører sidelengs inn i ladestasjonen, slik at den får problemer med å dokke.

Unngå å plassere ladestasjonen i et hjørne av arbeidsområdet. Det må være en rett grenseledning på minst 1,5 meter på høyre og venstre side av ladestasjonen.

Ladestasjonen må plasseres på relativt vannrett underlag. Frontenden av ladestasjonen må være maksimalt 3 cm høyere enn bakenden. Frontenden på ladestasjonen må aldri være lavere enn bakenden.

Ladestasjonen må ikke plasseres slik at dens plate bøyes.

Hvis installasjonen foretas i et arbeidsområde med bratt skråning (for eksempel ved et hus i en bakke), må ladestasjonen plasseres i området nederst i skråningen. Dette gjør det lettere for robotgressklipperen å følge guidekabelen til ladestasjonen.

• Nær ladestasjonen - Beskyttet mot regn - Beskyttelse mot direkte sollys

Hvis transformatoren kobles til en utendørs stikkontakt, må stikkontakten være godkjent for bruk utendørs.

Det går an å la lavspentkabelen krysse arbeidsområdet. Lavspentkabelen må stiftes fast eller begraves, og klippehøyden må være tilstrekkelig til at knivene aldri kommer i kontakt med lavspentkabelen.

Sørg for at lavspentkabelen legges langs bakken og festes med plugger. Kabelen må ligge helt ned mot bakken slik at den ikke klippes før gressrøttene har vokst over den. Lavspentkabelen må aldri lagres i en spole eller under fotplaten på ladestasjonen siden dette kan forstyrre signalene fra ladestasjonen.

Det anbefales å bruke en jordfeilbryter ved tilkobling av transformatoren til vegguttaket.

Hvis transformatoren ikke kan kobles direkte til et vegguttak, må den ikke under noen omstendighet monteres i en høyde der den kan bli nedsenket i vann (minst 30 cm fra bakken). Det er ikke tillatt å plassere transformatoren på bakken.

VIKTIG INFORMASJON

Trekk ut støpselet til ladestasjonen ved for eksempel rengjøring eller reparasjon av sløyfekabelen.

3. INSTALLERING

Installere og koble til ladestasjonen

1. Plasser ladestasjonen på et egnet sted.
2. Koble lavspentkabelen til ladestasjonen.
3. Koble strømkabelen til transformatoren til en 100-240V stikkontakt. Hvis transformatoren kobles til en utendørs stikkontakt, må stikkontakten være godkjent for bruk utendørs.
4. Fest ladestasjonen til bakken med de medfølgende skruene. Forsikre deg om at skruene skrus helt inn i forsenkeren.

VIKTIG INFORMASJON

Det er ikke tillatt å lage nye hull i platen. Kun de eksisterende hullene må brukes til å feste platen i bakken.

Ingen må tråkke eller gå på ladestasjonens plate.

3.3 Lading av batteri

Robotgressklipperen kan lades opp så snart ladestasjonen er tilkoblet. Sett hovedbryteren i stillingen 1.

Plasser robotgressklipperen i ladestasjonen for å lade batteriet mens grense- og førerledningene legges ut.

Hvis batteriet er utladet, tar det om lag 80 til 100 minutter å lade det helt opp.

Robotgressklipperen kan ikke kjøres før installeringen er fullført.

3. INSTALLERING

Det anbefales å feste grenseledningen med stifter hvis du vil foreta justeringer av grenseledningen i løpet av de første ukene. Etter noen uker vil gresset ha vokst over ledningen, slik at den ikke lenger er synlig. Bruk en hammer/plasthammer og de medfølgende stiftene til å installere ledningen.

1. Grave ned kabelen.

Det anbefales å grave ned grenseledningen hvis det skal utføres mosefjerning eller lufting av plenen. Ved behov kan begge måtene kombineres, slik at en del av begrensningssløyfen nagles fast og resten graves ned. Ledningen kan begraves med for eksempel en kantskjærer eller en rett spade. Pass på at grenseledningen legges minst 1 cm og maksimalt 20 cm dypt i bakken.

Planlegg hvor grenseledningen skal legges

Grenseledningen må legges på følgende måte:

• Den må danne en sløyfe rundt arbeidsområdet for robotgressklipperen. Det må bare brukes Husqvarna grenseledning. Den er spesielt utformet for å motstå fuktighet fra jorden, som ellers kan skade ledningene.
• Robotgressklipperen må aldri være mer enn 15 meter fra kabelen på noe sted i arbeidsområdet.
• Begrensningskabelens totale lengde overstiger ikke 400 meter.
• 20 cm ekstra ledning er tilgjengelig for senere tilkobling av førerledningen. Se 3.6 Installering av guidekabel på side 30.

Grenseledningen må legges i ulike avstander fra hindringer, avhengig av hva som befinner seg ved arbeidsområdet. Illustrasjonen nedenfor viser hvordan grenseledningen skal legges rundt arbeidsområdet og rundt hindringer. Bruk det medfølgende målebåndet til å finne riktig avstand (se 2.1 Hva er hva? på side 12).

3. INSTALLERING

Klippeområdets tilstøtende områder

Ca. 20 cm rundt den faste hindringen vil ikke bli klippet.

Hvis klippeområdet grenser mot en liten grøft, f.eks. et bed, eller en mindre forhøyning, f.eks. en lav kantstein (3-5 cm), skal begrensningskabelen legges 20 cm inn på klippeområdet. Dette hindrer at hjulene kjører ned i grøften eller opp på kantsteinen.

Alt gresset langs siden av fortauet blir klippet.

Hvis arbeidsområdet er delt av en hevn hellegang som ligger i nivå med gressplenen, er det mulig å la robotgressklipperen kjøre over gangen. Begrensningskabelen kan med fordel legges under platene. Kontroller at flisene ligger plant med plenen for å unngå unødvendig slitasje på robotgressklipperen.

Obs! Robotgressklipperen må aldri kjøre over grus, singel eller annet som kan skade knivene.

VIKTIG INFORMASJON

Hvis arbeidsområdet ligger ved siden av en vanndam, en skråning, et stup eller en offentlig vei, må grenseledningen suppleres med et gjerde eller lignende. Høyden må da være minst 15 cm. Dette sikrer at robotgressklipperen ikke under noen omstendigheter kan komme utenfor arbeidsområdet.

Bruk begrensningskabelen til å avgrense områder inne i arbeidsområdet ved å lage øyer rundt ømtålige hindringer, for eksempel bed, busker og fontener.

Det er ikke nødvendig å avgrense hindre som tåler at klipperen kjører på dem, f.eks. trær og busker høyere enn 15 cm, med begrensningskabelen. Robotgressklipperen snur når den støter mot et slikt hinder.

Det anbefales å isolere alle faste gjenstander rundt arbeidsområdet for å sikre skånsom og stillegående drift.

Legg ut kabelen til området, trekk den rundt området som skal avgrenses og deretter tilbake i samme spor. Hvis det brukes nagler, skal kabelen legges under samme nagler på veien tilbake. Hvis begrensningskabelen til og fra øyen legges tett sammen, kan robotgressklipperen kjøre over kabelen.

Skrå hindringer, for eksempel steiner eller store trær med røtter som stikker opp, må isoleres med en øy eller fjernes. Ellers kan robotgressklipperen gli inn til slike hindringer, slik at knivene blir skadet og/eller klipperen setter seg fast.

Biflater

Hvis arbeidsområdet består av to områder som det er vanskelig for robotgressklipperen å kjøre mellom, anbefales det å sette opp et sekundært område. Eksempler på dette er skräninger med en helling på 25 % eller passasjer som er smalere enn 60 cm (90 cm for R38Li, R40Li, R45Li, R50Li). Legg da begrensningskabelen rundt biflaten slik at den danner ei øy utenfor hovedområdet.

Robotgressklipperen må flyttes manuelt mellom hovedområdet og det sekundære området når plenen i det sekundære området skal klippes. Driftsmodusen MANUELL må brukes, siden robotgressklipperen ikke kan kjøre fra det sekundære området til ladestasjonen på egen hånd. Se 5.1 Driftsvalg på side 41. I denne modusen vil robotgressklipperen aldri lete etter ladestasjonen, men klipper til batteriet er utladet. Når batteriet er utladet, stopper robotgressklipperen og meldingen Må lades manuelt vises på displayet. Sett deretter robotgressklipperen i ladestasjonen for å lade batteriet. Hvis hovedområdet skal klippes etter lading, bør driftsmodus endres til Auto før robotgressklipperen settes i ladestasjonen.

Passasjer ved klipping

Lange og smale passasjer og områder som er smalere enn 1,5 - 2 meter bør unngås. Når robotgressklipperen klipper, er det fare for at den kjører rundt i passasjen eller området en stund. Dette fører til at gresset ser flattrykt ut.

Begrensningskabelen bør ikke legges på tvers av en skråning som er brattere enn 20 %. Det er risiko for at robotgressklipperen får problemer med å snu der. Da stanser klipperen og viser feilmeldingen Utenfor arbeidsområdet. Risikoen er størst i fuktig vær, ettersom hjulene da kan slure i det våte gresset.

Hvis det derimot er et hinder robotgressklipperen kan tillates å støte mot, for eksempel et gjerde eller en tett hekk, kan begrensningskabelen legges på tvers av en skråning som er brattere enn 20 %.

Inne i arbeidsområdet kan robotgressklipperen klippe flater som skråner inntil 25 cm per lengdemeter (25 %). Flater som heller mer, må avgrenses med begrensningskabelen.

Hvis en del av arbeidsområdets ytterkant heller mer enn 20 cm per lengdemeter (20 %), skal begrensningskabelen legges ca. 20 cm inn på den plane bakken før hellingen begynner.

3. INSTALLERING

• Klipp gresset kort med en standard gressklipper eller en trimmer der ledningen skal legges. Dette gjør det lettere å legge kabelen nær bakken, og reduserer faren for at robotgressklipperen kapper kabelen eller skader isolasjonen.
• Sørg for å legge begrensningskabelen nær bakken og fest naglene tett, ca. 75 cm mellom hver nagle. Kabelen må ligge nær bakken, over alt for ikke å bli kappet før gressrøttene har vokst over den.
• Bruk hammer for å slå naglene ned i bakken. Vær forsiktig når stiftene slås ned, og pass på at ledningen ikke blir belastet. Unngå å bøye kabelen i skarpe knekk.

Bruk den medfølgende måleren som veiledning når du legger ut grenseledningen. Dette gjør det lettere å finne riktig avstand mellom grenseledningen og grensen/hindringen. Målebåndet har løsnet fra boksen.

Plassering av begrensningskabel inn mot ladestasjonen

Begrensningskabelen må legges på linje med ladestasjonens bakre ende, og minst 1,5 meter rett ut til høyre og venstre for ladestasjonen. Se illustrasjonen. Hvis grenseledningen legges på en annen måte, kan robotgressklipperen få vanskeligheter med å finne ladestasjonen.

Den rette ruten til høyre for ladestasjonen må i noen tilfeller økes avhengig av hvordan grenseledningen er plassert i installasjonen.

Stikk begge ledningsendene inn i koblingen. Forsikre deg om at ledningene er satt helt inn i koblingen ved å kontrollere at ledningsendene er synlige gjennom den gjennomsiktige delen på den andre siden av koblingen. Trykk knappen på koblingen helt inn. Bruk en polygrip til å klemme knappen på koblingen helt inn.

Tvinning av ledningene eller "sukkerbit" som ikke er isolert med isolasjonstape er ikke godkjent som skjøting. Fuktigheten i bakken medfører at lederne oksiderer, og etter en stund fører dette til brudd i kretsen.

3. INSTALLERING

Begrensningskabelen må ikke krysses ved tilkobling til ladestasjonen. Ledningsenden på høyre side må kobles til pinnen på høyre side av ladestasjonen, og ledningsenden til venstre må kobles til den venstre pinnen.

1. Legg kabelendene i kontaktanordningene:
2. Åpne kontaktanordningen.
3. Legg kabelen i forsenkningen på kontaktanordningen.
4. Trykk kontaktanordningen sammen med en tang. Trykk til det høres et klikk.
5. Klipp av eventuell overskytende begrensningskabel 1–2 centimeter over hver kontakt.
6. Trykk kontakten ned på kontaktpinnen, merket med AL (venstre) og AR (høyre), på ladestasjonen.

Kontroller at kontakten er riktig montert.

VIKTIG INFORMASJON

Kontakten på høyre side må kobles til metallpinnen på høyre side av ladestasjonen, og ledningsenden på venstre side til den venstre kontakten.

Førerledningen er en ledning som legges bort fra ladestasjonen, for eksempel ut mot et område av hagen som er langt borte, eller gjennom en smal passasje, og som deretter kobles til grenseledningen.

Robotgressklipperen bruker guidekabelen til å finne veien tilbake til ladestasjonen, men også til å lede robotgressklipperen til deler av hagen som ligger langt borte.

For å sikre jevn klipping over hele plenen kan robotgressklipperen følge guidekabelen fra ladestasjonen til stedet der guidekabelen er koblet til begrensningskabelen, og starte klippingen der. Avhengig av hagens utforming må man justere hvor ofte robotgressklipperen skal følge guidekabelen fra ladestasjonen. Se 6.6 Instillinger på side 55.

Robotgressklipperen kjører i ulike avstander fra guidekabelen for å redusere faren for at det dannes spor når robotgressklipperen følger guidekabelen til og fra ladestasjonen. Området ved siden av kabelen som robotgressklipperen deretter bruker, kalles korridoren.

Robotgressklipperen kjører alltid på venstre side av guidekabelen sett fra ladestasjonen. Korridoren er 50 cm bred. Ved installasjon er det derfor viktig at der er minst 75 cm plass på venstre side av førerledningen og minst 25 cm plass på høyre side av førerledningen, sett mot ladestasjonen.

Pass på at det alltid er minst 75 cm plass på venstre side av førerledningen, sett mot ladestasjonen.

3. INSTALLERING

Plassering og tilkopling av guidekabel

1. Trekk kabelen gjennom sporet i bunnen av laderplaten.

- Robotgressklipperen følger guidekabelen på samme side til og fra ladestasjonen. Dette betyr at robotgressklipperen alltid kjører på venstre side av guidekabelen, sett mot ladestasjonen.

3. INSTALLERING

- Guidekabelen må derfor plasseres i passasjen slik at robotgressklipperen har mest mulig plass til å kjøre. Avstanden mellom grenseledningen og førerledningen må imidlertid være minst 30 cm.

Hvis førerledningen må installeres i en bratt skråning, er det en fordel å legge ledningen på tvers av skråningen. Dette gjør det lettere for robotgressklipperen å følge guidekabelen i skråningen.

Unngå å legge kabelen i spisse vinkler. Dette kan gjøre det vanskelig for robotgressklipperen å følge guidekabelen.

Stikk grenseledningen inn i hullene i koblingen. Stikk grenseledningen inn i senterhullet i koblingen. Kontroller at ledningene er satt helt inn i koblingen slik at endene er synlige gjennom den gjennomsiktige delen på den andre siden av koblingen.

Bruk en polygrip til å klemme knappen på koblingen helt inn.

Det spiller ingen rolle hvilket hull som brukes til hvilken ledning.

1. Nagle fast/grav ned skjøten i gressmatten.

Test at guidekabelen fungerer ved hjelp av funksjonen Kalibrere guide før robotgressklipperen brukes. Se 3.8 Første oppstart og kalibrering på side 34.

Kontroller sløyfesignalet ved å inspisere indikatorlampen på ladestasjonen.

3.8 Første oppstart og kalibrering

Før robotgressklipperen tas i bruk, må det utføres en oppstartssekvens i menyen på robotgressklipperen samt en automatisk kalibrering av guidesignalet. Kalibreringen er også en god test for å kontrollere om installasjonen av guidekabelen er utført slik at robotgressklipperen enkelt kan følge guidekabelen fra ladestasjonen.

1. Åpne dekselet over kontrollpanelet ved å trykke på STOPP-knappen.
2. Sett hovedbryteren i stillingen 1.

En oppstartssekvens starter når robotgressklipperen startes for første gang. Følgende innstillinger må velges:

• Språk - Land • Tidsformat • Gjeldende klokkeslett - Datoformat - Dato - Firesifret PIN-kode. Alle kombinasjoner unntatt 0000 er tillatt.

Bruk Notat på side 4 til å notere PIN-koden.

1. Sett robotgressklipperen i ladestasjonen som angitt på displayet. Trykk på START-knappen og lukk dekselet. Robotgressklipperen starter nå guidekalibreringen ved å forlate ladestasjonen og følge guidekabelen til punktet der guidekabelen er koblet til begrensningskabelen, for å begynne å klippe der. Kontroller at robotgressklipperen kan følge guidekabelen hele veien.

Hvis ikke, kan det skyldes at førerledningen ikke er riktig installert. I så fall kontrollerer du at installasjonen er utført som beskrevet i kapittel 3.6 Installering av guidekabel på side 30. Foreta deretter en ny kalibrering. Se 6.6 Instillinger på side 55.

For R70Li/R80Li er det også mulig å redusere guidebredden slik at robotgressklipperen kan følge guidekabelen gjennom smale passasjer. Se 6.4 Installajon, GARDENA R70Li, R80Li på side 49. Bruk Test ut-funksjonen til å utføre en ny kalibrering i R70Li/R80Li. Se 6.4 Installajon, GARDENA R70Li, R80Li på side 49.

3. INSTALLERING

3.9 Test dokking i ladestasjonen

Før robotgressklipperen tas i bruk kontrollerer du at den kan følge guidekabelen hele veien til ladestasjonen, og at den dokker i ladestasjonen uten problemer. Utfør testen nedenfor.

1. Åpne dekselet over kontrollpanelet ved å trykke på STOPP-knappen.
2. Plasser robotgressklipperen nær stedet der guidekabelen er koblet til begrensningskabelen. Sett robotgressklipperen ca. 2 meter fra guidekabelen, vendt mot guidekabelen.
3. Velg Hjem-modus ved å trykke på tasten med et hussymbol, og trykk OK når markøren står ved Hjem. Trykk Start og lukk dekselet.
4. Kontroller at robotgressklipperen følger guidekabelen hele veien til ladestasjonen, og at den dokker i ladestasjonen. Testen er bare godkjent hvis robotgressklipperen klarer å følge guidekabelen hele veien til ladestasjonen og dokke på første forsøk. Hvis robotgressklipperen ikke klarer å dokke på første forsøk, prøver den automatisk på nytt. Installasjonen er ikke godkjent hvis robotgressklipperen trenger to eller flere forsøk på å dokke i ladestasjonen. I så fall kontrollerer du at ladestasjonen, grenseledningen og førerledningen er installert som beskrevet i instruksene i Kapittel 3.2, 3.4 og 3.6.
5. Robotgressklipperen blir stående i ladestasjonen til modusen Auto eller Man velges. Se 5.1 Driftsvalg på side 41.

Fører systemet må først kalibreres hvis testen over skal gi tilfredsstillende resultat. Se 3.8 Første oppstart og kalibrering på side 34.

4. BRUK

4. Bruk

4.1 Lading av tomt batteri

Når GARDENA robotgressklipperen er ny eller har stått ubrukt i lengre tid, er batteriet tomt og må lades før start. Ladingen tar ca. 80 til 100 minutter.

1. Still hovedbryteren på 1.
2. Plasser robotgressklipperen i ladestasjonen. Åpne dekselet og skyv robotgressklipperen så langt inn som mulig for å sikre god kontakt mellom robotgressklipperen og ladestasjonen.
3. Displayet viser en melding om at lading pågår.

Les sikkerhetsforskriftene nøye før du starter robotgressklipperen.

ADVARSEL

Hold hender og føtter unna de roterende knivene. Plasser aldri hender eller føtter nær eller under karosseriet når motoren er i gang.

Bruk aldri robotgressklipperen hvis det befinner seg personer, spesielt barn, eller kjæledyr, i klippeområdet.

4. BRUK

4.2 Bruk av tidsur

For beste klipperesultat bør ikke gresset klippes for mye. Bruk tidsurfunksjonen (se 6.3 Tidsur på side 46) for å unngå at plenen ser nedtråkket ut. Ved innstilling av timeren beregnes det at robotgressklipperen klipper omtrent den oppførte mengden antall kvadratmeter per time og dag som angitt i tabellen Arbeidskapasitet.

Eksempel

Hvis arbeidsområdet er på 380 m², må robotgressklipperen klippe omtrent 380 m² per dag. Still inn timeren slik at den klipper omtrent 380 m² per dag. Tidene er omtrentlige, og avhenger av for eksempel gressets kvalitet, knivens skarphet og batteriets alder.

Tabell over arbeidskapasitet
Model	Arbeidskapasitet
GARDENA R38Li	Ca. 30 m2 per time og dag
GARDENA R40Li	Ca. 30 m2 per time og dag
GARDENA R45Li	Ca. 32 m2 per time og dag
GARDENA R50Li	Ca. 32 m2 per time og dag
GARDENA R70Li	Ca. 45 m2 per time og dag
GARDENA R80Li	Ca. 45 m2 per time og dag

VIKTIG INFORMASJON

Bruk tidsuret til å unngå klipping på tidspunkter da det vanligvis er barn, kjæledyr eller annet på plenen som kan bli skadet av de roterende knivene.

Fabrikkinnstillingen i tidsuret er 07:00-23:00 (07:00-22:00 for GARDENA R38Li, R40Li, R45Li, R50Li), og klipping er tillatt alle ukedager. Denne innstillingen er egnet for det oppførte maksimale arbeidsområdet.

Hvis størrelsen på arbeidsområdet tillater det, kan kvaliteten på gresset forbedres ytterligere hvis det klippes annenhver dag i stedet for noen få timer hver dag. Dessuten har gresset godt av å få hvile helt i minst en tredagersperiode én gang i måneden.

Standby

Robotgressklipperen har en innebygd standbyperiode i henhold til standbytidtabellen. Standby-perioden er for eksempel en god mulighet til å vanne eller spille spill på plenen.

Eksempel 1

Tidene som er brukt i dette eksempelet, gjelder for GARDENA R40Li, men prinsippet er det samme for de andre modellene.

Arbeidsperiode 1: 07:00 - 22:00

Ukedager: Alle dager

Fabrikkinnstillingen sikrer at robotgressklipperen begynner å klippe plenen klokken 07.00.

Klipperen parkeres i ladestasjonen fra klokken 22.00, og den hviler til den begynner å klippe igjen klokken 07.00.

Hvis tidsurinnstillingen deles inn i to arbeidsperioder, kan standbyperioden deles inn i en rekke perioder. Den korteste standbyperioden må imidlertid være i henhold til standbytidtabellen.

Tabell over standbytid
Model	Standbytid
GARDENA R38Li	Minst 11 timer per dag
GARDENA R40Li	Minst 11 timer per dag
GARDENA R45Li	Minst 10 timer per dag
GARDENA R50Li	Minst 8 timer per dag
GARDENA R70Li	Minst 8 timer per dag
GARDENA R80Li	Minst 8 timer per dag

Tidene som er brukt i dette eksempelet, gjelder for GARDENA R40Li, men prinsippet er det samme for de andre modellene.

Arbeidsperiode 1: 06:00 - 16:00

Arbeidsperiode 2: 20:00 - 23:00

Ukedager: Alle dager

Robotgressklipperen arbeider mellom 06:00 og 16:00. Den starter igjen klokken 20.00, men stopper driften klokken 22.00 for å hvile til den starter igjen klokken 06.00.

Tidene er omtrentlige, og avhenger av for eksempel gressets kvalitet, knivens skarphet og batteriets alder.

1. Still hovedbryteren på 1.
2. Trykk på STOP-tasten for å åpne luken til kontrollpanelet.
3. Tast PIN-koden.
4. Trykk på START-knappen.
5. Lukk dekselet innen 10 sekunder.

Hvis robotgressklipperen er parkert i ladestasjonen, forlater den ladestasjonen først når batteriet er helt oppladet og hvis innstillingen av tidsuret tilsier at klipperen skal være i drift.

Robotgressklipperen stanser, klippemotoren slås av og luken til kontrollpanelet åpnes.

Slå alltid av robotgressklipperen med hovedbryteren hvis det skal utføres vedlikehold eller hvis robotgressklipperen skal flyttes utenfor arbeidsområdet.

4.6 Justering av klippehøyde

Klippehøyden kan varieres fra MIN (2 cm) til MAX (5 cm).

For å justere klippehøyden:

1. Trykk på STOPP-knappen for å stoppe robotgressklipperen og åpne dekselet.
2. Drei høydereguleringsknappen til ønsket stilling. Den valgte posisjonen indikeres av den oransje søylen som er synlig gjennom vinduet.
3. Drei mot urviseren for å øke klippehøyden.
4. Drei med urviseren for å senke klippehøyden.

VIKTIG INFORMASJON

I løpet av den første uken etter en ny installasjon må klippehøyden settes til MAX for å unngå skade på sløyfeledningen. Deretter kan klippehøyden reduseres gradvis annenhver uke til ønsket klippehøyde er nådd.

Via kontrollpanelet håndteres alle former for kommandoer til og innstillinger av GARDENA robotgressklipper. Samtlige funksjoner nås via et antall menyer.

Kontrollpanelet består av et display og et tastatur. All informasjon vises i displayet og all innmating foretas ved hjelp av tastene.

Når stoppknappen er trykket og dekselet er åpnet, vises driftsvinduet som viser klokke, valgt driftsmodus, antall klippetimer, batteristatus og tidsurets innstilling.

• Klokken viser aktuelt klokkeslett. • Datoen viser gjeldende dag. - Antall driftstimer som vises er det antall siden produksjonsdagen som robotgressklipperen har vært i drift. Tiden robotgressklipperen har klipt gress eller søkt etter ladestasjonen er tid som regnes som driftstid.

- Batteristatus viser hvor mye lading batteriet har igjen.

- ECO er synlig hvis robotgressklipperen er innstilt på ECO-modus.

- Klokkesymbolet viser når tidsurinnstillingene er innstilt. Klokkesymbolet er svart når robotgressklipperen ikke kan være i drift grunnet tidsurinnstillingen, og hvit når klipperen kan klippe.

- Teksten MENY viser at hovedmenyen kan åpnes ved å trykke på valgknappen under teksten.

Tastaturet består av fire tastegrupper: valgknapp for driftsmodus, flervalgknapper, tall og startknapp.

Knappen for driftsvalg er merket med et hus. Når knappen er trykket, vises valgt driftsmodus på displayet. Hvis du trykker flere ganger på knappen, kan du velge mellom tre forskjellige driftsmoduser.

1. HJEM:

Sender robotgressklipperen til ladestasjonen. Modusen er aktivert til en annen driftsmodus velges. Teksten Home vises i driftsvinduet. Når batteriet er fulladet, blir robotgressklipperen stående i ladestasjonen. Robotgressklipperen forlater først ladestasjonen og begynner å klippe igjen når driftsvalget endres til AUTO.

Hjem-innstillingen brukes også etter en ny installasjon eller etter endringer i en eksisterende installasjon for å teste om robotgressklipperen kan følge guidekabelen og dokke i ladestasjonen. Se 3.9 Test dokking i ladestasjonen på side 35.

2. AUTO:

Standard, automatisk driftsmodus der robotgressklipperen klipper og lades opp automatisk.

3. MANUELL:

Ved klipping av sekundære områder (se 3.4 Installering av begrensningskabel på side 23) må innstillingen MAN brukes.

Hvis MANUELL er valgt og robotgressklipperen starter når den er utenfor plenen, fortsetter den å klippe til batteriet er utladet. Deretter stopper den og meldingen "Må lades manuelt" vises. Robotgressklipperen må deretter flyttes manuelt tilbake til ladestasjonen og deretter startes manuelt etter lading.

Hvis robotgressklipperen lades i MANUELL-modus, vil den lades helt opp, flytte seg ca. 20 cm ut av ladestasjonen og deretter stoppe. Dette indikerer at klipperen er ladet og klar til å starte klippingen.

Hvis hovedområdet skal klippes etter lading, bør driftsmodus endres til Auto før robotgressklipperen settes i ladestasjonen.

De tre valgknappene har forskjellige funksjoner, som blant annet avhenger av hvor i menystrukturen du er. Knappenes funksjon vises nederst på displayet.

Eksempel: Hvis hovedmenyen er åpen, kan venstre knapp brukes til å gå tilbake, den midtre knappen bekrefter eventuelle valg, og høyre knapp brukes til å bla i menyen.

5.3 Tall

Talltastene brukes for eksempel til å taste PIN-kode eller angi tidsinnstillinger.

5.4 Hovedbryter

Still hovedbryteren på 1 for å kunne starte robotgressklipperen.

Sett hovedbryteren i stillingen 0 når robotgressklipperen ikke er i bruk, eller mens det utføres arbeid på klippeskiven.

Hvis hovedbryteren settes i stillingen 0, kan ikke motorene på robotgressklipperen starte.

Under hvert valg er det et antall undermenyer. Via disse kommer du til alle funksjoner for å foreta innstillinger av robotgressklipperen.

Bla mellom menyer

Bla gjennom hovedmenyen og undermenyene med flervalgknappene. Angi verdier og tider med talltastene, og bekreft hvert valg med flervalgknappen merket OK. Trykk på flervalgknappen med pil tilbake for å gå opp ett trinn i menyen, eller hold inne driftsvalgknappen i to sekunder for å gå direkte til hovedmenyen.

Undermenyer

Enkelte undermenyer inneholder alternativer som er merket av til venstre. Dette betyr at disse alternativene er valgt. Merk av boksen eller fjern markeringen ved å trykke på OK.

I noen undermenyer er det angitt informasjon lengst til høyre i visse linjer. Denne informasjonen forteller hvilket valg som er foretatt i den funksjonen.

6. MENYFUNKSJONER

6.2 Menystrukturt GARDENA R38Li, R40Li, R45Li, R50Li

6. MENYFUNKSJONER

GARDENA R70Li, R80Li

6. MENYFUNKSJONER

6.3 Tidsur

For beste klipperesultat bør ikke gresset klippes for mye. Derfor er det viktig å begrense driftstiden ved hjelp av tidsurfunksjonen dersom arbeidsområdet er mindre enn robotgressklipperens arbeidskapasitet. Hvis robotgressklipperen får klippe for mye, kan gresset se flatt ut. Dessuten utsettes robotgressklipperen for unødig slitasje.

Timerfunksjonen er også et godt hjelpemiddel for å styre hvilke tider robotgressklipperen ikke skal klippe, for eksempel når barna er ute og leker i hagen.

Fabrikkinnstillingen er 07:00 - 23:00 (07:00-22:00 for GARDENA R38Li, R40Li, R45Li, R50Li), og klipping er tillatt alle ukedager. Denne innstillingen er egnet for det oppførte maksimale arbeidsområdet.

Ved innstilling av timeren beregnes det at robotgressklipperen klipper omtrent den oppførte mengden antall kvadratmeter per time og dag som angitt i tabellen Arbeidskapasitet.

Tabellen nedenfor gir forslag til forskjellige timerinnstillinger avhengig av størrelsen på hagen. Tabellen kan brukes til å stille inn driftstiden. Tidene er kun ment som forslag, de må kanskje justeres for å passe til hagen din. Bruk tabellen slik:

1. Finn det arbeidsområdet som passer best overens med størrelsen på hagen din.
2. Velg et passende antall arbeidsdager per uke (for noen arbeidsområder kan det være nødvendig med sju dager).
3. Arbeidstimer per dag viser hvor mange timer per dag som robotgressklipperen kan arbeide for det valgte antallet arbeidsdager.
4. Foreslått tidsintervall viser et tidsintervall som svarer til angitt antall timer per dag.

Denne tabellen gjelder for GARDENA R38Li
Arbeidsområde Arbeidsdager per uke Arbeidstimer		per dag Foreslått tidsintervall
100 m2	5 4,5h 07:00 -	11:30
	7 3,5h 07:00 -	10:30
200 m2	5 9h 07:00 - 1	6:00
	7 6,5h 07:00 -	13:30
300 m2	6 11,5h 07:00	- 18:30
	7 10h 07:00 -	17:00
380 m2	7 13h 07:00 -	20:00

6. MENYFUNKSJONER

Denne tabellen gjelder for GARDENA R40Li
Arbeidsområde Arbeidsdager per uke Arbeidstimer per dag Foreslätt tidsintervall
100 m2	5 4,5h 07:00 -	11:30
	7 3,5h 07:00 -	10:30
200 m2	5 9h 07:00 - 16:00
	7 6,5h 07:00 -	13:30
300 m2	6 11,5h 07:00 - 18:30
	7 10h 07:00 -	17:00
400 m2	7 13h 07:00 -	20:00

Denne tabellen gjelder for GARDENA R45Li
Arbeidsområde Arbeidsdager per uke Arbeidstimer per dag Foreslått tidsintervall
100 m2	5 4,5h 07:00 -	11:30
	7 3h 07:00 - 10:00
200 m2	5 8,5h 07:00 -	15:30
	7 6h 07:00 - 13:00
300 m2	6 11h 07:00 -	18:00
	7 9,5h 07:00 -	16:30
400 m2	7 12,5h 07:00 -	19:30
450 m2	7 14h 08:00 -	20:00

Denne tabellen gjelder for GARDENA R50Li
Arbeidsområde Arbeidsdager per uke Arbeidstimer per dag Foreslått tidsintervall
100 m2	5 4,5h 07:00 -	11:30
	7 3h 07:00 - 10:00
200 m2	5 9h 07:00 - 16:00
	7 6,5h 07:00 -	13:30
300 m2	5 13,5h 07:00 -	20:30
	7 9,5h 07:00 -	16:30
400 m2	6 15h 07:00 -	22:00
	7 13h 07:00 -	20:00
500 m2	7 16h 07:00 -	23:00

6. MENYFUNKSJONER

Denne tabellen gjelder for GARDENA R70Li
Arbeidsområde Arbeidsdager per uke Arbeidstimer		per dag Foreslått tidsintervall
100 m2	5 3h 05:00 - 0	8:00
	7 2,5h 05:00 -	07:30
200 m2	5 6,5h 05:00 -	11:30
	7 4,5h 05:00 -	09:30
400 m2	5 13h 05:00 -	18:00
	7 9h 05:00 - 1	4:00
600 m2	6 16h 05:00 -	21:00
	7 13,5h 05:00 -	18:30
700 m2	7 16h 05:00 -	21:00

Denne tabellen gjelder for GARDENA R80Li
Arbeidsområde Arbeidsdager per uke Arbeidstimer per dag Foreslått tidsintervall
100 m2	5 3h 05:00 - 0	8:00
	7 2,5h 05:00 -	07:30
200 m2	5 6,5h 05:00 -	11:30
	7 4,5h 05:00 -	09:30
400 m2	5 12,5h 05:00 -	- 17:30
	7 9h 05:00 - 1	4:00
600 m2	6 16h 05:00 -	21:00
	7 13,5h 05:00 -	- 18:30
800 m2	7 18h 05:00 -	23:00

• Arbeidsperiode 1

for å stille inn start- og stopptider for driftsperiode 1. Angi hvert tidsrom i timer og minutter, og trykk OK for å bekrefte det angitte tidsrommet.

- Arbeidsperiode 2

for å stille inn start- og stopptider for driftsperiode 2. Angi hvert tidsrom i timer og minutter, og trykk OK for å bekrefte det angitte tidsrommet. Bypass tidsur (2-1)

- Ukedager

for å velge dagene robotgressklipperen skal være i drift. Robotgressklipperen vil klippe de dagene som er merket av.

- Nullstill tid

tilbakestill verdiene til fabrikkinnstillinger.

Et klokkesymbol vises på startsiden når tidsurinnstillingene er valgt. Klokkesymbolet er svart når robotgressklipperen ikke kan være i drift grunnet tidsurinnstillingen, og hvit når klipperen kan klippe.

Robotgressklipperen har en innebygd standby-periode på ca. 8 timer per dag (11 timer for GARDENA R40Li). Robotgressklipperen står parkert i ladestasjonen i dette tidsrommet. Se 4.2 Bruk av tidsur på side 37.

6.4 Installasjon, GARDENA R70Li, R80Li

De følgende driftsinnstillingene er tilgjengelige via dette valget i hovedmenyen.

• Guidebredde

for å velge hvor langt fra guidekabelen robotgressklipperen kan bevege seg når den følger kabelen til og fra ladestasjonen.

• Fjernstart 1

for å styre robotgressklipperen slik at den letter når deler av hagen som ligger langt borte.

• Fjernstart 2

for å styre robotgressklipperen slik at den letter når deler av hagen som ligger langt borte.

- Test innstillinger

for å kontrollere innstillingene over.

• Kjør over sløyfe

for å stille inn hvor langt over begrensningskabelen robotgressklipperen skal kjøre før den snur.

For eksempler på hageinnstillinger, se

1. Hageeksempler på side 59

Guidebredde

Guidebredden er et mål for hvor langt fra guidekabelen robotgressklipperen kan bevege seg når den følger kabelen til og fra ladestasjonen. Området ved siden av kabelen som robotgressklipperen deretter bruker, kalles korridoren.

Robotgressklipperen har en standardinnstilling for middels brede korridorer. For å redusere faren for at det danner seg spor, anbefales det å velge bred korridor på steder der dette er mulig.

VIKTIG INFORMASJON

Bruk alltid så bred guidebredde som mulig. Smal innstilling må bare brukes hvis ingen av de andre innstillingene kan brukes i det aktuelle arbeidsområdet.

Tidsur

Installasjon

Sikkerhet

Innstillinger

Guidebredde

Fjernstart 1

Fjernstart 2

Test innstillinger

Kjør over sløyfe

Guidebredde

Fjernstart 1

Fjernstart 2

Test innstillinger

Kjør over sløyfe

Smal

Middels

Bred

6. MENYFUNKSJONER

Bred

En hage som er åpen og uten smale passasjer bør ha bred korridor for å redusere faren for at det danner seg spor.

Middels

I en middels bred korridor beveger robotgressklipperen seg nær og langt fra guidekabelen, men ikke så langt fra guidekabelen som når bred korridor er valgt.

Innstillingen middels korridor velges i hager med hindringer i nærheten av førerledningen og/eller passasjer der det ikke er plass til en bred korridor.

Smal

Med smal korridor vil robotgressklipperen kjøre rett over guidekabelen.

Avstanden robotgressklipperen holder til guidekabelen varierer av arbeidsområdets utforming. Bruk funksjonen Test INN for å kontrollere at bred korridorinnstilling kan brukes i den aktuelle hagen.

Fjernstart 1

En av guidekabelens viktigste funksjoner er muligheten til å styre robotgressklipperen til avsidesliggende deler av hagen ved behov. Denne funksjonen er svært nyttig i hager der for eksempel en forhage og en bakhage er forbundet med en smal passasje.

Når denne funksjonen er aktivert (et annet alternativ enn Aldri er valgt), vil robotgressklipperen alltid følge guidekabelen fra ladestasjonen til området som ligger langt borte, og starte klippingen der.

6. MENYFUNKSJONER

- Antall

Hvor ofte robotgressklipperen skal følge guidekabelen fra ladestasjonen angis som en andel av det totale antallet ganger den forlater ladestasjonen. I alle andre tilfeller forlater robotgressklipperen ladestasjonen på vanlig måte og begynner å klippe.

Følgende fem alternativer kan velges:

• Aldri (0 %)
• Sjelden (ca 20 %)
• Middels (ca 50 %)
• Ofte (ca 80 %)
• Alltid (100 %)

Velg prosentandelen som korresponderer med størrelsen på det avsidesliggende området i forhold til det totale arbeidsområdet. Hvis det avsidesliggende området for eksempel er mindre enn halvparten av det totale arbeidsområdet, velger du Sjelden. Hvis det avsidesliggende området for eksempel er halvparten av det totale arbeidsområdet, velger du Middels. Sammenlign med eksempel 1 i 7. Hageeksempler på side 59.

Standardinnstillingen er Sjelden.

- Distanse

Angi avstanden i meter langs guidekabelen fra ladestasjonen til området som ligger langt borte, der robotgressklipperen begynner å klippe. Tips! Bruk funksjonen Test UT for å finne ut hvor langt det er til området som ligger langt borte. Avstanden vises i meter på displayet på robotgressklipperen.

Fjernstart 2

Hvis arbeidsområdet inneholder to områder som ligger langt borte, må guidekabelen installeres slik at den når begge områdene. Fjernstart 1 og Fjernstart 2 kan deretter kombineres for å styre robotgressklipperen til hvert område.

Innstillingene for Antall og Avstand velges på samme måte som for Fjernstart 1.

Standardinnstillingen er Aldri.

Vær oppmerksom på at det totale tallet for Antall ikke kan overstige 100 %. Hvis man for eksempel velger Ofte for Fjernstart 1, kan man bare velge Aldri eller Sjelden for Fjernstart 2.

Guidebredde er identisk for Fjernstart 1 og Fjernstart 2. På denne måten er det den smaleste passasjen langs guidekabelen som begrenser maksimal guidebredde.

6. MENYFUNKSJONER

Test innstillinger

I menyen Test innstillinger er det mulig å teste innstillingene for Fjernstart 1 og Fjernstart 2, og at valgt Guidebredde fungerer i det aktuelle arbeidsområdet.

Test UT

Funksjonen Test UT brukes til å teste om valgt Guidebredde passer i den aktuelle installasjonen og til å beregne avstanden fra ladestasjonen til et område som ligger langt borte.

For å teste innstillingene i Fjernstart 1:

Parker robotgressklipperen i ladestasjonen og velg Test UT - Fjernstart 1. Robotgressklipperen forlater deretter ladestasjonen umiddelbart langs guidekabelen, og begynner å klippe etter den angitte avstanden.

Hvis det er en passasje som robotgressklipperen ikke kan komme gjennom, må innstillingene i Guidebredde endres fra Bred til Middels. Om nødvendig kan innstillingen også endres til Smal. Innstillingen Smal guidebredde må bare brukes hvis ingen andre innstillinger fungerer for installasjonen. Når funksjonen Test UT er aktivert, kjører robotgressklipperen den lengste avstanden fra kabelen som er tillatt av den valgte guidebredden.

Figuren viser hvordan robotgressklipperen kjører gjennom en passasje når Guidebredde er satt til Middels og ikke til Bred.

For å finne ut strekningen fra ladestasjonen til et avsidesliggende område:

Angi en strekning som med sikkerhet overstiger den virkelige. Maksimal strekning som kan angis er 100 meter. Parker robotgressklipperen i ladestasjonen og velg Test UT. Robotgressklipperen forlater ladestasjonen umiddelbart. Avstanden vises i meter på displayet på klipperen mens robotgressklipperen er i drift. Stopp robotgressklipperen ved ønsket posisjon og noter avstanden. Legg inn vist antall meter i Distanse for det aktuelle området.

Hvis Fjernstart 2 er aktivert, dvs. hvis et annet alternativ enn Aldri er valgt for Antall, må disse innstillingene også testes. Test av Fjernstart 2 foretas på samme måte som for Fjernstart 1.

6. MENYFUNKSJONER

Test INN

Test INN kan bare utføres etter at Test UT er utført.

Hvis denne funksjonen velges, kjører robotgressklipperen direkte langs guidekabelen til ladestasjonen, og dokker i ladestasjonen. Testen er bare godkjent hvis robotgressklipperen klarer å dokke i ladestasjonen på første forsøk. Hvis robotgressklipperen ikke klarer å dokke på første forsøk, prøver den automatisk på nytt. Installasjonen er ikke godkjent hvis robotgressklipperen trenger to eller flere forsøk på å dokke i ladestasjonen.

Kjør over sløyfe

Deretter spesifiserer du antall centimeter du vil at robotgressklipperen skal bevege seg over begrensningskabelen, og trykker OK.

Guidebredde

Fjernstart 1

Fjernstart 2

Test innstillinger

Kjør over sløyfe

6.5 Sikkerhet

Gjennom dette valget kan innstillinger for sikkerhet og forbindelsen mellom laderen og ladestasjonen velges.

Bytt PIN-kode

Tast den nye PIN-koden og trykk OK. Tast den samme koden igjen og bekreft ved å trykke OK. Når PIN-koden endres, vises en melding om at PIN-koden er endret på displayet en kort stund.

Det finnes tre sikkerhetsnivåer å velge mellom: lav, middels og høy. Lav og middels sikkerhet hindrer tilgang til robotgressklipperen hvis PIN-koden ikke angis. Høy sikkerhet innebærer også en advarsel som piper hvis riktig PIN-kode ikke tastes innen et angitt tidsrom.

For å deaktivere robotgressklipperen trykker du ned stoppknappen og setter hovedbryteren på 0.

Bytt PIN-kode

Sikkerhetsnivå

Nytt sløyfesigna

Lav

Middels

Høy

6. MENYFUNKSJONER

Funksjon Lav Middels Høy
Tidslås X X X
PIN-forespørsel X X
Alarm X

VIKTIG INFORMASJON

Vi anbefaler å alltid bruke Høyt sikkerhetsnivå.

Tidslås

Denne funksjonen sørger for at robotgressklipperen ikke kan startes etter 30 dager uten at riktig PIN-kode først tastes. Når de 30 dagene har gått, vil robotgressklipperen fortsette å klippe som vanlig, men meldingen Tast PIN-kode vises når dekselet åpnes. Tast koden på nytt og trykk OK.

PIN-forespørsel

Denne funksjonen betyr at robotgressklipperen ber om en PIN-kode når hovedbryteren settes på 1 og hver gang dekselet åpnes. Riktig PIN-kode må angis for å bruke robotgressklipperen.

Hvis feil PIN-kode tastes 5 ganger på rad, blir robotgressklipperen blokkert i en periode. Blokkeringstiden øker hver gang feil kode tastes

Alarm

Denne funksjonen betyr at en alarm aktiveres hvis PIN-koden ikke tastes innen 10 sekunder etter at STOPP-knappen er trykket, eller når robotgressklipperen er løftet opp. En tikkelyd indikerer at PIN-koden må aktiveres for å unngå at alarmen utløses. Alarmen kan slås av når som helst ved å taste riktig PIN-kode.

Nytt sløyfesignal

Sløyfesignalet velges tilfeldig for å danne en unik kobling mellom robotgressklipperen og ladestasjonen. I sjeldne tilfeller kan det være nødvendig å generere et nytt signal, for eksempel hvis to installasjoner ved siden av hverandre har like signaler.

• Sett robotgressklipperen i ladestasjonen. • Velg Nytt sløyfesignal i menyen og trykk OK.

Bytt PIN-kode

Sikkerhetsnivå

Nytt sløyfesignal

6. MENYFUNKSJONER

6.6 Innstillinger

Om

Om-menyen viser informasjon om robotgressklipperens modell, serienummer og programvare.

ECO

Denne funksjonen slår automatisk av sløyfesignalet i grensesløyfen, førerledningene og ladestasjonen når robotgressklipperen ikke klipper. Dvs. når gressklipperen lader eller ikke kan klippe gresset på grunn av innstillingene av timeren.

ECO er egnet til å brukes der annet trådløst utstyr ikke er kompatibelt med robotgressklipperen, f.eks. enkelte teleslynger eller garasjedører.

Når sløyfesignalet er slått av pga. ECO-modusen, blinker indikatorlampen i ladestasjonen grønt. Når indikatorlampen blinker grønt, kan robotgressklipperen bare startes i ladestasjonen og ikke ute i arbeidsområdet.

I ECO-modus er det veldig viktig å alltid trykke på STOPP-knappen før du fjerner robotgressklipperen fra ladestasjonen. I ECO-modus er det ikke noen annen måte å starte robotgressklipperen på. Hvis robotgressklipperen er fjernet ved en feil uten at STOPP-knappen ble trykket på først, må gressklipperen settes tilbake i ladestasjonen og STOPP-knappen må trykkes på. Kun da kan robotgressklipperen startes i arbeidsområdet.

Om ECO-modus Tid & dato Språk Land Belysning Fjernstart Kalibrere gui Tilbakestill in

VIKTIG INFORMASJON

Trykk alltid på STOPP-knappen før du fjerner robotgressklipperen fra ladestasjonen. I ECO-modus vil robotgressklipperen ellers ikke starte i arbeidsområdet.

Velg Start ECO-modusen, og trykk på OK for å aktivere ECO-modus.

6. MENYFUNKSJONER

Tid & Dato

Med denne funksjonen kan du stille inn gjeldende klokkeslett og klokkeslettformat for robotgress-klipperen.

• Tid Angi riktig klokkeslett og trykk OK for å avslutte.
• Tidsformat Sett markøren på ønsket klokkeslettformat: Tid 12 timer Tid 24 timer Trykk OK for å avslutte.
• Dato Angi riktig dato og trykk OK for å avslutte.
• Datoformat Sett markøren på ønsket datoformat: ÄÄÄÄ-MM-DD (år-måned-dag) MM-DD-ÄÄÄÄ (måned-dag-år) DD-MM-ÄÄÄÄ (dag-måned-år). Trykk OK for å avslutte.

Språk

Still inn språket med denne funksjonen.

Slik velger du språk: Sett markøren på Språk og trykk OK. Sett markøren på ønsket språk og trykk OK.

Om

ECO-modus

Tid & dato

Språk

Land

Belysning

Fjernstart

Kalibrere guide

Tilbakestill innst.

Tid

Tidsformat

Dato

Datoformat

Land

Med denne funksjonen kan du velge i hvilket land robotgressklipperen skal brukes.

Sett markøren på ønsket land, og trykk på OK.

Belysning, R38Li, R40Li, R45Li, R50Li

Det er mulig å la lyset i displayet være tent når robotgressklipperen er i drift, for å vise hvor i arbeidsområdet den er når det er mørkt.

1. Velg Belysning, R38Li, R40Li, R45Li, R50Li i menyen og trykk OK.
2. Velg ett av følgende alternativer: Auto: Displayet lyser i 1 minutt etter siste tastetrykk. PÅ: Displayet er tent hele tiden når robotgressklipperen er i drift. Displayet lyser ikke når robotgressklipperen er stoppet, for eksempel på grunn av en tidsurinnstilling eller en forstyrrelse.

6. MENYFUNKSJONER

Fjernstart, R38Li, R40Li, R45Li, R50Li

En av guidekabelens viktigste funksjoner er muligheten til å styre robotgressklipperen til avsidesliggende deler av hagen ved behov. Denne funksjonen er svært nyttig hvis hagen for eksempel består av en forhage og en bakhage, som er knyttet sammen med en smal passasje der ladestasjonen ikke kan installeres.

Når denne funksjonen er aktivert (et annet alternativ enn Aldri er valgt), vil robotgressklipperen følge førerledningen fra ladestasjonen til punktet der førerledningen er koblet til grenseledningen. Den begynner å klippe når den når dette punktet. Hvor ofte den skal følge førerledningen fra ladestasjonen angis som en andel av det totale antallet ganger den forlater ladestasjonen. I alle andre tilfeller forlater robotgressklipperen ladestasjonen på vanlig måte og begynner å klippe.

Følgende fem alternativer kan velges:

• Aldri (0 %) • Sjeldent (ca 20 %) • Middels (ca 50 %)
• Ofte (ca 80 %)
• Alltid (100 %)

Velg prosentandelen som korresponderer med størrelsen på det avsidesliggende området i forhold til det totale arbeidsområdet. Hvis det avsidesliggende området for eksempel er mindre enn halvparten av det totale arbeidsområdet, velger du Sjeldent. Hvis det avsidesliggende området for eksempel er halvparten av det totale arbeidsområdet, velger du Middels. Sammenlign med eksempel i 7. Hageeksempler på side 59.

Standardinnstillingen er Sjelden.

Funksjonen Kalibrere guide brukes til å teste om robotgressklipperen kan følge guidekabelen ut fra ladestasjonen.

Installasjonen er sannsynligvis ikke utført i samsvar med instruksjonene i 3. Installering på side 17. Vanlige feil er for eksempel at det ikke er nok åpen plass til venstre for førerledningen sett mot ladestasjonen, eller at førerledningen ikke er lagt på tvers i en bratt skråning. Se 3.6 Installering av guidekabel på side 30.

Utbedre installasjonen og kjør en ny test med Kalibrere guide.

Tilbakestill innst.

Med denne funksjonen kan du tilbakestille robotgressklipperen til standardinnstillingene den hadde da den forlot fabrikken.

1. Velg Tilbakestill innst. i menyen og trykk OK. Tast riktig PIN-kode og trykk OK.

7. HAGEEKSEMPLER

7. Hageeksempler

- Forslag til installering og innstillinger

Robotgressklipperens oppførsel styres til en viss grad av hvilke innstillinger som velges. Ved å tilpasse robotgressklipperens hageinnstillinger i forhold til hagens form, blir det lettere for robotgressklipperen å nå alle deler av hagen ofte, noe som bidrar til perfekt klipperesultat.

Ulike hager trenger ulike innstillinger. De neste sidene beskriver en rekke eksempler på hager med forslag til installasjon og innstillinger.

Du finner også animasjoner med hageeksempler på www.gardena.com.

Du finner mer detaljert informasjon om de forskjellige innstillingene i kapittel 6. Menyfunksjoner på side 43.

VIKTIG INFORMASJON

Grunninnstillingene i robotgressklipperen er valgt for å fungere i så mange hager som mulig. Det er bare nødvendig å justere innstillingene ved spesielle installasjonsforhold.

De anbefalte tidsurinnstillingene i det følgende eksempelet gjelder GARDENA R40Li hvis ikke annet er angitt. For andre modeller kan driftstiden reduseres, se 4.2 Bruk av tidsur på side 37.

Forslag til installasjon og innstillinger
Område	150 m2 . Åpent og flatt område.
Tidsur	07:00-17:00Mandag, tirsdag, onsdag, fredag
Fjernstart - Antall	Aldri
Merknader	Tidsuret bør brukes til å unngå at gresset ser flattrykt ut, siden området er mindre enn robotgressklipperens maksimale kapasitet.
Område	400 m2 . Åpent område.
Tidsur	07:00-22:00 (fabrikkinnstilling)Mandag-søndag
Fjernstart - Antall	Aldri
Merknader	Fabrikkinnstillingene er egnet for denne installasjonen.

7. HAGEEKSEMPLER

Forslag til installasjon og innstillinger
Område	400 m2 . En rekke øyer og en 25 % skråning.
Tidsur	07:00-22:00 (fabrikkinnstilling)Mandag-søndag
Fjernstart - Antall	Sjeldent (fabrikkinnstilling)
Merknader	Plasser ladestasjonen i den nedre delen av arbeidsområdet. Legg førerledningen på tvers over den bratte skråningen.
Område	200 m2 . L-formet hage med ladestasjonen installert i det smale området. Inneholder noen få øyer.
Tidsur	07:00-22:00Mandag, tirsdag, onsdag, fredag
Fjernstart - Antall	Ofte
Merknader	Siden det meste av arbeidsområdet er lett tilgjengelig når robotgressklipperen følger guidekabelen ut fra ladestasjonen, velges Proporsjon. Ofte.	3 m
Område	250 m2 . U-formet hage sammenbundet via en smal passasje.
Tidsur	07:00 - 22:00Mandag - fredag
Fjernstart - Antall	Middels
Merknader	Guidekabelen må plasseres langs den smale passasjen for å sikre at robotgressklipperen enkelt finner ladestasjonen fra venstre side av arbeidsområdet. Andelen Middels velges fordi området på venstre side er nesten halvparten av det totale arealet.	1.5m

7. HAGEEKSEMPLER

Forslag til installasjon og innstillinger
Område	150 m2 . Asymmetrisk arbeidsområde med en smal passasje og en rekke øyer.
Tidsur	07:00-17:00Mandag, tirsdag, onsdag, fredag
Fjernstart - Antall	Sjelden (fabrikkinnstilling)
Merknader	Guidekabelen må plasseres langs den smale passasjen for å sikre at robotgressklipperen enkelt finner ladestasjonen fra høyre side av arbeidsområdet. Velg andelen Sjeldent, siden området på høyre side er en liten del av det totale arealet.
Område	Gjelder bare GARDENA R70Li, R80Li.400 m2 . Tre områder koblet sammen med to smale passasjer.
Tidsur	07:00- 23:00mandag, tirsdag, torsdag, fredag
Fjernstart 1 - Antall	Sjeldent
Fjernstart 2 - Antall	Sjeldent
Guidebredde	Middels
Merknader	Siden arbeidsområdet inneholder tre områder forbundet med to smale passasjer, må Fjernstart 1 og Fjernstart 2 brukes for å sikre jevnt klipperesultat over hele arbeidsområdet. GARDENA R70Li, R80Li anbefales derfor for dette arbeidsområdet.

7. HAGEEKSEMPLER

Forslag til installasjon og innstillinger

Område	200 m2 + 50 m2 i et sekundært område.
Tidsur	07:00-18:00Mandag, tirsdag, torsdag, fredag
Fjernstart-Antall	Sjeldent (fabrikkinnstilling)
Merknader	Det sekundære området klippes ved å bruke MANUELL modus onsdag og lørdag.

8. VEDLIKEHOLD

8. Vedlikehold

For bedre driftssikkerhet og økt levetid bør du kontrollere og rengjøre robotgressklipperen regelmessig og bytte slitte deler etter behov.

Du finner flere detaljer om rengjøring i 8.3 Rengjøring på side 65.

Første gang robotgressklipperen brukes, må klippeskiven og knivene inspiseres ukentlig. Hvis slitasjen har vært lav i den tiden, kan intervallet mellom kontrollene økes.

Det er viktig at knivdisken kan rotere fritt og lett. Knivene skal ha uskadd egg. Knivenes levetid varierer vesentlig, og avhenger for eksempel av følgende:

• Driftstid og arbeidsområdets størrelse.
• Type gress.
• Type jordsmonn.
• Forekomst av gjenstander som kongler, nedfallsfrukt, leker, verktøy, steiner, røtter og liknende.

Den normale levetiden er 2 til 4 måneder ved bruk i områder på mer enn 300 m², og lengre for mindre områder. Du finner informasjon om hvordan du skifter knivene i 8.6 Bytte av kniver på side 67.

VIKTIG INFORMASJON

Drift med sløve kniver gir et langt dårligere klipperesultat. Gresset får frynsete snitt, og det går med mer energi slik at robotgressklipperen ikke greier en like stor arbeidsflate.

8. VEDLIKEHOLD

8.1 Vinteroppbevaring

Robotgressklipper

Robotgressklipperen må rengjøres nøye før den settes bort for vinteren. Se 8.3 Rengjøring på side 65.

For å sikre batteriets funksjon og servicelevetid er det svært viktig å lade robotgressklipperen helt opp før du setter den bort for vinteren. Plasser robotgressklipperen i ladestasjonen med luken åpnet, og la den stå til batteriikonet på skjermen viser at batteriet er fulladet. Sett deretter hovedbryteren på 0.

Kontroller tilstanden til slitedeler som kniver og lagere i bakhjulene. Utbedre om nødvendig for å sikre at robotgressklipperen er i god stand til neste sesong.

Lagre robotgressklipperen rett opp og ned på et tørt og frostfritt sted, helst i klipperens originalemballasje.

Batteriet må lades helt opp før vinterlagring. Hvis batteriet ikke lades helt opp, kan det bli skadet og i enkelte tilfeller ubrukelig.

Ladestasjon

Oppbevar ladestasjonen og transformatoren innendørs. Grenseledningen kan ligge i bakken. Endene på ledningene må beskyttes mot fuktighet, for eksempel ved å legge dem i en beholder med fett. Hvis det ikke er mulig å oppbevare ladestasjonen innendørs, må ladestasjonen være koblet til strømuttaket, begrensningskabelen og guidekabelen hele vinteren.

8.2 Etter vinteroppbevaring

Kontroller om rengjøring er nødvendig før robotgressklipperen brukes første gang, spesielt ladekontaktene på både klipperen og ladestasjonen. Hvis ladekontaktene ser brente ut, rengjør du dem med et fint sandpapir. Kontroller også at robotgressklipperens klokkeslett og dato er riktig.

8. VEDLIKEHOLD

8.3 Rengjøring

Det er viktig å holde robotgressklipperen ren. Hvis det har satt seg fast store mengder gress på klipperen, vil den ikke klare skråninger like godt. Vi anbefaler rengjøring ved hjelp av en børste.

VIKTIG INFORMASJON

Bruk aldri høytrykksspyler og heller ikke rennende vann ved rengjøring av robotgressklipperen. Bruk heller aldri løsemidler ved rengjøring.

Understell og knivdisk

1. Still hovedbryteren på 0.
2. Ta på deg vernehansker.
3. Still robotgressklipperen på siden.
4. Gjør ren knivdisk og understell med f.eks. en oppvaskbørste.

Samtidig kontrollerer du at knivskiven roterer fritt i forhold til fotbeskyttelsesdekselet.

Hvis lange gressblader eller andre gjenstander kommer inn, kan dette hindre bladskiven. Selv en liten bremseeffekt fører til økt strømforbruk og lengre klippetider, og kan i verste fall føre til at robotgressklipperen ikke klarer å klippe en stor plen.

Chassis

Rengjør undersiden av chassiset. Børst eller tørk med en våt klut.

Hjul

Rengjør rundt forhjulene og bakhjulet, samt bakhjulopphenget.

Bruk en fuktet våt svamp eller klut til rengjøring av karosseriet. Hvis karosseriet er svært skittent, kan det også trengs såpevann eller håndvaskemiddel.

Ladestasjon

Rengjør ladestasjonen regelmessig for gress, løv, kvister og andre gjenstander som kan komme i veien for dokkingen.

8.4 Transport og fjerning

Fest maskinen under transport. Det er viktig at robotgressklipperen ikke beveger seg når den transporteres, for eksempel fra en plen til en annen.

Litiumionbatteriene som er inkludert, er underlagt kravene i loven om farlige varer.

Spesifikke krav for innpakking og merking må overholdes for kommersiell transport av f.eks. tredjeparter, fraktleverandører.

Ved klargjøring av produktet som skal sendes, må man rådføre seg med en ekspert på farlige materialer. Man må også overholde nasjonale forskrifter, som kan være mer detaljerte.

Sett på vanlig teip eller maskeringsteip over åpne kontakter, og pakk inn batteriene slik at de ikke forflyttes rundt i pakken.

8.5 I tilfelle tordenvær

For å redusere faren for skade på komponentene i robotgressklipperen og ladestasjonen, anbefaler vi at alle tilkoblinger til ladestasjonen kobles fra (strømforsyning, grenseledning og førerledning) hvis det er fare for tordenvær.

1. Noter deg nøyaktig hvor hver ledning er tilkoblet. Ladestasjonens kontakter er merket AR, AL, Guide.
2. Koble fra alle ledningene.
3. Lukk dekselet til ladestasjonen for å beskytte kontaktene mot regn.
4. Koble til alle ledningene hvis det ikke lenger er fare for torden. Det er viktig at hver ledning er koblet til riktig kontakt.

8. VEDLIKEHOLD

8.6 Bytte av kniver

ADVARSEL

Bruk alltid originale kniver og skruer ved bytte. Hvis man bare bytter kniven og bruker skruen på ny, kan det medføre at skruen slites under klipping og ryker. Da kan kniven slynges av gårde og forårsake skade.

På robotgressklipperen sitter det tre skruer som er skrudd fast i knivdisken. Alle tre knivene og skruene må byttes samtidig for å få et balansert klippesystem.

Bruk bare kniver som er godkjent av GARDENA.

For bytte av kniver:

1. Still hovedbryteren på 0.
2. Ta på deg vernehansker.
3. Legg robotgressklipperen opp-ned.
4. Roter skliplaten slik at hullet kommer over skruen til kniven. Gjelder bare R70Li1005 10/ L.
5. Fjern kniven og skruen.
6. Skru fast det nye bladet og den nye skruen.

Batteriets levetid avhenger av sesongens lengde og hvor mange timer robotgressklipperen brukes hver dag. En lang sesong eller mange timers bruk hver dag innebærer at batteriet må skiftes oftere.

1. Still hovedbryteren på 0.
2. Senk klippehøyden til laveste stilling.
3. Snu robotgressklipperen opp-ned. Sett robotgressklipperen på et mykt og rent underlag for å unngå at karosseriet og displaydekselet blir ripet opp.
4. Rengjør rundt batteridekselet.
5. Skru løs de fire skruene på batteridekselet (Torx 20) og fjern batteridekselet.
6. Trekk ut batteriet ved å trekke i stroppen.
7. Monter et nytt originalbatteri. MERK! Trykk på kontaktlisten for å montere batteriet på plass, ikke på selve batteriet.
8. Monter batteridekselet. Hvis tetningen på batteridekselet har synlige skader, må hele batteridekselet skiftes.
9. Skru fast de fire skruene på batteridekselet (Torx 20).
10. Tilbakestill klippehøyden til ønsket nivå.

I dette kapittelet har vi beskrevet en rekke meldinger som kan vises på displayet hvis en feil oppstår. Du finner også mulige årsaker og tiltak for hver melding.

Dette kapittelet beskriver også noen symptomer som kan være til nytte hvis robotgressklipperen ikke fungerer som forventet.

Melding Årsak Tiltak
Venstre hjulmotor blokkert	Gress eller annet har festet seg rundt drivhjulet.	Kontroller drivhjulet og fjern det som har satt seg fast.
Høyre hjulmotor blokkert	Gress eller annet har festet seg rundt drivhjulet.	Kontroller drivhjulet og fjern det som har satt seg fast.
Blokkert knivdisk Gress eller annet har festet seg rundt knivdisken.		Kontroller knivdisken og fjern det som har satt seg fast.
		Bladskiven ligger i en vannpytt. Flytt robotgressklipperen og hindre om mulig at det samler seg vann i arbeidsområdet.
Ingen sløyfesignal	Transformatoren er ikke tilkoblet.	Kontroller tilkoblingen til vegguttaket og om ev. jordfeilbryter har løst ut. Kontroller at lavspentkabelen er koblet til ladestasjonen.
	Grenseledningen er ikke koblet til ladestasjonen.	Kontroller at kontakten på grenseledningen er riktig montert på ladestasjonen. Se 3.5 Tilkobling av begrensningskabel på side 29.
	Brudd på begrensningskabelen. Finn ut hvor bruddet er. Skift den skadede delen av sløyfen med en ny sløyfeledning, og skjøt med en original kobling. Se 9.4 Finne brudd i sløyfeledningen på side 75.
	Grenseledningen er lagt i feil retning rundt en øy.	Kontroller at grenseledningen er lagt i henhold til instruksjonene i kapittel 3. Installering på side 17.
	Koblingen mellom robotgressklipperen og ladestasjonen er brutt.	Parker robotgressklipperen i ladestasjonen og generer et nytt sløyfesignal via Sikkerhet -> Nytt sløyfesignal.
	Forstyrrelser fra metallgjenstander (gjerder, armeringsjern) eller nedgravde kabler i nærheten.	Prøv å flytte begrensningskabelen.

9. FEILSØKING

Melding Årsak Tiltak
Innestengt Robotgressklipperen har satt seg fast i noe.		Løsne robotgressklipperen og fjern årsaken til at den ble innestengt.
		Robotgressklipperen setter seg fast bak flere hindringer.
Utenfor arbeidsområdet	Grenseledningens kontakter i ladestasjonen er krysset.	Kontroller at grenseledningen er riktig tilkoblet.
	begrensningskabelen ligger for nær klippeområdets kant.	Kontroller at grenseledningen er lagt i henhold til instruksjonene i kapittel 3.Installering på side 17.
	Arbeidsområdet har for stor helling. Kontroller at grenseledningen er lagt i henhold til instruksjonene i kapittel 3.Installering på side 17.
	begrensningskabelen er lagt i feil retning rundt ei «øy».	Kontroller at grenseledningen er lagt i henhold til instruksjonene i kapittel 3.Installering på side 17.
	Forstyrrelser fra metallgjenstander (gjerder, armeringsjern) eller nedgravde kabler i nærheten.	Prøv å flytte begrensningskabelen.
	Robotgressklipperen har problemer med å skille signalene fra en annen robotgressklipperinstallasjon i nærheten.	Parker A i ladestasjonen og generer et nytt sløyfesignal via Sikkerhet -> Nytt sløyfesignal.
Lav batterispenning Robotgressklipperen finner ikke ladestasjonen.		Kontroller at ladestasjonen og guidekabelen er installert som beskrevet i instruksjonene i Kapittel 3.Installering på side 17.
		Førerledningen er brutt eller ikke tilkoblet.
		Batteriet er utslitt.
		Antennen i ladestasjonen er defekt. Kontroller om indikatorlampen i ladestasjonen blinker rødt. Se løsningen i 9.2 Indikatorlampen på ladestasjonen på side 72.
Feil PIN-kode Feil PIN-kode er tastet. Fem forsøk er tillatt, og så blir tastaturet blokkert i fem minutter.		Tast riktig PIN-kode. Kontakt GARDENAs sentrale kundeservice hvis du glemmer PIN-koden. Se Notat på side 4.

9. FEILSØKING

Melding Årsak Tiltak
Høyre hjul overbelastet Venstre hjul overbelastet	Robotgressklipperen har satt seg fast i noe.	Frigjør robotgressklipperen og utbedre årsaken til at den ikke kjører. Hvis det skyldes vått gress, venter du til plenen er tørr før du bruker robotgressklipperen.
Spinner Robotgressklipperen	har satt seg fast i noe.	Frigjør robotgressklipperen og utbedre årsaken til at den ikke kjører. Hvis det skyldes vått gress, venter du til plenen er tørr før du bruker robotgressklipperen.
	Arbeidsområdet inneholder en bratt skråning.	Maksimal garantert skråning er 25 %. Brattere skråninger bør isoleres. Se 3.4 Installering av begrensningskabel på side 23.
	Førerledningen er ikke lagt på tvers av skråningen.	Hvis førerledningen er lagt i en skråning, må den legges i vinkel på tvers av skråningen. Se 3.6 Installering av guidekabel på side 30.
Ladestasjonen blokkert	Kontakten mellom ladeplater og kontaktplater er dårlig og robot-gressklipperen har foretatt et antall ladeforsøk.	Sett robotgressklipperen i ladestasjonen og kontroller at ladeplater og kontaktplater får god kontakt.
	Det ligger en gjenstand i veien for robotgressklipperen.	Fjern gjenstanden.
Sitter fast i ladestasjonen	Det står en gjenstand i veien for robotgressklipperen, og hindrer den fra å forlate ladestasjonen.	Fjern gjenstanden.
Oppned Robotgressklipperen	heller for mye eller har veltet.	Snu robotgressklipperen riktig vei.
Behøver manuell lading	Robotgressklipperen er innstilt på driftsstilling MAN.	Sett robotgressklipperen i ladestasjonen. Dette er normalt og krever ikke noe tiltak.
Ny start tt:mm Tidsurinnstillingene hindrer robotgressklipperen i å klippe.		Endre tidsurinnstillingene. Se 6.3 Tidsur på side 46.
		Dette er normalt, og krever ingen tiltak. Se 4.2 Bruk av tidsur på side 37.
Dagens klipping er fullført	Hvileperioden pågår. Robotgressklipperen har en innebygd standbyperiode i henhold til standbytidtabellen	Dette er normalt, og krever ingen tiltak. Se 4.2 Bruk av tidsur på side 37.

9. FEILSØKING

Hvis installasjonen er fullt funksjonell, lyser indikatorlampen på ladestasjonen konstant grønt. Hvis noe annet skjer, følger du feilsøkingsveiledningen nedenfor.

Du finner flere feilsøkingstips på www.gardena.com. Hvis du fortsatt trenger hjelp med feilsøking, kontakter du GARDENAs sentrale kundeservice. Se Notat på side 4.

Lys Årsak Tiltak
Fast grønt lys Alt i orden	Ingen tiltak kreves
Grønt blinkende lys Signa	alene er gode og ECO-modus er aktivert.	Ingen tiltak kreves. For mer informasjon om ECO-modus, se 6.6 Instillinger på side 55.
Blått blinkende lys Begrensningskabelen er ikke koblet til ladestasjonen		Kontroller at kontakten på grenseledningen er riktig montert på ladestasjonen. Se 3.5 Tilkobling av begrensningskabel på side 29.
		Brudd i begrensningskabelen. Finn ut hvor bruddet er. Skift den skadede delen av begrensningskabelen med en ny sløyfekabel, og skjøt med en original kobling. Se 9.4 Finne brudd i sløyfeledningen på side 75.
Gult blinkende lys Førerledningen er ikke koblet til ladestasjonen		Kontroller at kontakten til førerledningen er riktig koblet til ladestasjonen. Se 3.6 Installering av guidekabel på side 30.
		Brudd i førerledningen Finn ut hvor bruddet er. Skift den skadede delen av guidekabelen med en ny sløyfekabel, og skjøt med en original kobling.
Rødt blinkende lys Forstyrrelse i antennen i ladestasjonen		Kontakt GARDENAs sentrale kundeservice Se Notat på side 4.
Fast blått lys Svakt signal fordi grenseledningen er for lang.		Ingen tiltak kreves hvis robotgressklipperen fungerer som forventet.
		Gjør begrensningskabelen kortere ved å redusere arbeidsområdet eller erstatte øyer med sperrer som robotgressklipperen kan kollidere med.
Fast rødt lys Defekt kretskort i ladestasjonen Kontakt GARDENAs sentrale kundeservice Se Notat på side 4.

9. FEILSØKING

9.3 Symptom

Hvis robotgressklipperen ikke fungerer som forventet, følger du feilsøkingsveiledningen nedenfor. Du finner vanlige spørsmål på www.gardena.com med mer detaljerte svar på en rekke vanlige spørsmål. Kontakt GARDENAs sentrale kundeservice hvis du fortsatt ikke finner årsaken til feilen. Se Notat på side 4.

Symptom Årsak Tiltak
Robotgressklipperen har problemer med å dokke	Grenseledningen er ikke lagt i en rett linje langt nok ut fra ladestasjonen.	Kontroller at ladestasjonen er installert som beskrevet i instruksene i 3.2 Installering av ladestasjon på side 18.
	Førerledningen er ikke satt inn i sporet i bunnen av ladestasjonen.	Det er helt avgjørende for driften at førerledningen er helt rett og at den ligger i riktig posisjon under ladestasjonen. Derfor må du kontrollere at førerledningen alltid ligger i sporet i ladestasjonen. Se 3.6 Installering av guidekabel på side 30.
	Ladestasjonen er plassert i en skråning	Plasser ladestasjonen på en helt flat overflate. Se 3.2 Installering av ladestasjon på side 18.
Ujevnt klipperesultat Robotgressklipperen arbeider for få timer per dag.		Utvid arbeidstiden, se 6.3 Tidsur på side 46.
		Det innstilte antallet er feil i forhold til arbeidsområdets utforming.
		Arbeidsområdets utforming krever bruk av både Fjernstart 1 og Fjernstart 2 for at robotgressklipperen skal finne områdene som ligger langt borte.
		For stort klippeområde. Prøv å begrense	arbeidsområdet eller utvide klippetiden. Se 6.3 Tidsur på side 46.
		Sløve kniver. Bytt ut samtlige kniver og skruer, slik at de roterende delene er balansert. Se 8.6 Bytte av kniver på side 67.
		Langt gress i forhold til innstilt klippehøyde.	∅k klippehøyden og senk den deretter suksessivt.
		Gressansamling ved knivdisken eller rundt motorakselen.	Kontroller at bladskiven roterer fritt og lett. Hvis ikke, skrur du av bladskiven og fjerner gress og fremmedelementer. Se 8.3 Rengjøring på sidan 65.
Robotgressklipperen arbeider til feil tidspunkt	Klokken på robotgressklipperen må stilles.	Still klokken. Se 6.6 Instillinger på side 55.
	Start- og stopptid for klipping er angitt feil.	Tilbakestill starttidspunktet og stopptidspunktet for klipping. Se 6.3 Tidsur på side 46.

9. FEILSØKING

Symptom Årsak Tiltak
Robotgressklipperen vibrerer	Skadede kniver fører til ubalanse i klippesystemet.	Kontroller knivene og skruene og bytt dem ved behov. Se 8.6 Bytte av kniver på side 67.
	Mange kniver i samme posisjon fører til ubalanse i klippesystemet.	Kontroller at bare én kniv er montert på hver skrue.
Robotgressklipperen beveger seg, men bladskiven roterer ikke	Robotgressklipperen leter etter ladestasjonen.	Ingen tiltak. Knivdisken roterer ikke når robotgressklipperen søker etter ladestasjonen.
Robotgressklipperen klipper i kortere perioder enn vanlig mellom ladinger	Bladskiven er blokkert av gress eller andre fremmedelementer.	Fjern og rengjør bladskiven. Se 8.3 Rengjøring på side 65.
Både klippe- og ladetid er kortere enn normalt	Batteriet er oppbrukt.	Skift batteriet. Se 8.7 Skifte batteriet på side 67.
Robotgressklipperen står parkert i ladestasjonen i flere timer av gangen	Robotgressklipperen har en innebygd standbyperiode i henhold til standbytidtabellen. Se 4.2 Bruk av tidsur på side 37.	Ingen tiltak.
	Dekselet er lukket uten at START-knappen er trykket først.	Åpne dekselet, trykk på START-knappen og lukk deretter dekselet.

9. FEILSØKING

Brudd i sløyfeledningen skyldes vanligvis utilsiktet fysisk skade på kabelen, for eksempel ved hagearbeid med spade. I land med tele kan også skarpe steiner flytte seg i bakken og skade ledningen. Brudd kan også skyldes for mye stramming av ledningen under installasjon.

Hvis gresset klippes for lavt like etter installasjonen, kan isolasjonen på ledningen bli skadet. Skade på isolasjonen kan i enkelte tilfeller først vise seg flere uker eller måneder senere. Unngå dette ved å alltid velge maksimal klippehøyde de første ukene etter installasjonen, og senk deretter høyden ett trinn av gangen annenhver uke til ønsket klippehøyde er nådd.

En defekt skjøt i sløyfeledningen kan også føre til brudd først flere uker etter at skjøtingen ble utført. En defekt skjøt kan for eksempel skyldes at den originale koblingen ikke ble trykt hardt nok inn med tang, eller at det er brukt en kobling med dårligere kvalitet enn den originale. Kontroller først alle kjente skjøter før ytterligere feilsøking foretas.

Et brudd kan lokaliseres ved å gradvis halvere sløyfelengden der bruddet kan befinne seg, til det bare er en svært kort del av kabelen igjen.

1. Kontroller at indikatorlampen på ladestasjonen blinker blått, som indikerer brudd i grensesløyfen. Se 9.2 Indikatorlampen på ladestasjonen på side 72.
2. Kontroller at grenseledningens tilkobling til ladestasjonen er riktig tilkoblet og uskadet. Kontroller at indikatorlampen på ladestasjonen fortsatt blinker blått.

1. a) Vi forutsetter at indikatorlampen blinket gult i testen a) over. Sett alle tilkoblinger tilbake til sine opprinnelige posisjoner. Koble deretter fra AR. Koble en ny sløyfeledning til AR. Koble den andre enden av den nye sløyfeledningen til et sted midt på installasjonen.

Hvis indikatorlampen lyser grønt eller blinker gult, er bruddet et sted mellom den frakoblede enden og punktet der den nye ledningen ble koblet til (tykk, svart strek i illustrasjonen nedenfor).

Fortsett til det bare er en svært kort del av ledningen som utgjør forskjellen mellom blinkende blått lys og fast grønt lys.

GARDENA garanterer produktets funksjon i to år (fra kjøpsdato). Garantien dekker alvorlige materialfeil og produksjonsfeil. I garantiperioden vil vi erstatte produktet eller reparere det uten kostnad hvis følgende betingelser er oppfylt:

• Robotgressklipperen og ladestasjonen må bare brukes i samsvar med instruksene i denne bruksanvisningen.
• Brukere eller uautorisert tredjepart har ikke tillatelse til å prøve å reparere produktet.

Eksempler på feil som ikke dekkes av garantien:

• Skade forårsaket av vann under robotgressklipperen. Skaden forårsakes vanligvis av klesvask- eller vannesystemer, eller hull/hulrom i arbeidsområdet der vanndammer dannes når det regner.
• Skade som følge av kortsluttet lavspentkabel.
• Skade som følge av lynnedslag.
• Skade forårsaket av feil oppbevaring eller håndtering av batteriet.
• Skade som følge av at det er brukt et annet batteri enn GARDENA originalbatteri.
• Skade på sløyfeledningen.
• Skade på karosseriet eller opphenget som er forårsaket av uriktig lagring.

Knivene regnes som slitedeler og dekkes ikke av garantien.

Hvis det oppstår en feil med din GARDENA robotgressklipper, kontakter du GARDENAs sentrale kundeservice (se Notat på side 4) for ytterligere instrukser. Ha kvitteringen og robotgressklipperens serienummer tilgjengelig når du kontakter GARDENAs sentrale kundeservice.

12. MILJØINFORMASJON

12. Miljøinformasjon

Symbolet på GARDENA robotgressklipperen eller dens emballasje angir at dette produktet ikke kan håndteres som husholdningsavfall. Lever den i stedet til et egnet avfallsmottak for resirkulering av elektriske komponenter og batterier. Se 8.7 Skifte batteriet for demontering av batteriet.

Ved å forsikre deg om at dette produktet er deponert korrekt, hjelper du med å forebygge negative virkninger på miljøet og menneskelig helse, som ellers kan bli forårsaket av uhensiktsmessig avfallshåndtering av dette produktet.

For mer detaljert informasjon om gjenvinning av dette produktet, vennligst ta kontakt med kommunekontoret på stedet, renovasjonstjenesten for husholdningsavfall, eller butikken hvor du kjøpte produktet.

• Direktiv "angående maskiner" 2006/42/EC.
• Spesifikke krav til batteridrevne, elektriske robotgressklippere IEC 60335-2-107:2012.
• Direktivet om "begrensning i bruken av bestemte farlige stoffer" 2011/65/EU
• Direktivet "angående støyutslipp fra utendørsutstyr" 2000/14/EC. Se også informasjon om støyutslipp og klippebredde i kapittelet Tekniske data. Kontrollorgan 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utgitt rapporten angående vurdering av overensstemmelse med tillegg VI i RÅDSDIREKTIV fra 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Sertifikatet har følgende nummer: 01/901/204 for GARDENA R70Li, GARDENA R80Li og 01/901/163 for GARDENA R38Li, GARDENA R40Li, GARDENA R45Li, GARDENA R50Li.
• Direktiv "angående elektromagnetisk kompatibilitet" 2004/108/EC samt gjeldende tillegg. Følgende standarder er blitt tillempet:
• EN 61000-6-3:2007/A1:2011 (utslipp)
• EN 61000-6-1:2007 (immunitet)
• EN 62233:2008 (elektromagnetiske felt)

Huskvarna, 28. september 2014

Tom Söberg, direktør for R&D Electric, robotgressklippere fra Husqvarna (Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)
