Typ produktu	Povrchové čerpadlo na zalévání
Značka	Gardena
Model	4200 Silent (ref. 9054)
Jmenovitý výkon	600 W
Síťové napětí	220–240 V AC, 50 Hz
Maximální průtok	4200 l/h
Maximální tlak	3,9 bar (39 m)
Maximální výška samonasávání	8 m
Maximální teplota kapaliny	35 °C
Hmotnost (bez kabelu)	5,8 kg
Délka napájecího kabelu	1,5 m (H07RN-F)
Hladina akustického tlaku ve vzdálenosti 1 m	63 dB(A)
Ochrana motoru	Vestavěný tepelný jistič
Připojení na sací straně	Závit G 1" (33,3 mm)
Připojení na výtlačné straně	Závit G 1" (33,3 mm)
Doporučený minimální průtok	90 l/h (1,5 l/min)
Maximální vstupní tlak	2,1 bar
Čerpané kapaliny	Podzemní voda, dešťová voda, domácí voda, chlorovaná voda (ne slaná, špinavá, hořlavá)
Tichý provoz	Ano, při stabilní instalaci
Běžná údržba	Čištění ventilačních štěrbin, propláchnutí po chlorované vodě
Zimní skladování	Vypustit a skladovat v suchu a bez mrazu
Kompatibilní příslušenství	Sací hadice GARDENA, filtry, adaptéry (ref. 1411, 1723...)
Opravitelnost	Opravy výhradně servisem Gardena
Elektrická bezpečnost	Povinný proudový chránič (RCD) 30 mA

Často kladené otázky - 4200 Silent GARDENA

Jak spustit čerpadlo Gardena 4200 Silent?

Před spuštěním naplňte čerpadlo nejméně 1,1 litru vody plnicím otvorem. Připojte sací hadici, otevřete kohoutky, přepněte tlačítko Zapnuto/Vypnuto do polohy Zapnuto. Proces nasávání může trvat až 5 minut.

Proč moje čerpadlo nenasává?

Zkontrolujte, zda je čerpadlo naplněno vodou, zda je sací hadice těsná a ponořená a zda sací výška nepřesahuje 8 metrů. V případě potřeby vyčistěte filtr a zpětný ventil.

Jak vyčistit čerpadlo?

Odpojte čerpadlo. Vyčistěte skříň vlhkým hadříkem a ventilační štěrbiny měkkým kartáčem. Nepoužívejte tlakovou vodu ani rozpouštědla. Po čerpání chlorované vody propláchněte čerpadlo vlažnou vodou.

Jak zazimovat čerpadlo?

Odpojte čerpadlo, otevřete kohoutky, odšroubujte vypouštěcí zátku a nakloňte čerpadlo, aby se zcela vypustila voda. Vyčistěte jej a uložte na suchém a mrazuvzdorném místě.

Jaká je maximální povolená teplota vody?

Teplota čerpané vody nesmí překročit 35 °C. Vyšší teplota může poškodit čerpadlo a spustit tepelnou ochranu.

Mohu používat čerpadlo s chlorovanou vodou?

Ano, čerpadlo může čerpat chlorovanou vodu. Po použití ji však propláchněte čistou vodou, aby nedošlo ke korozi.

Co dělat, když se čerpadlo během provozu zastaví?

To je pravděpodobně způsobeno přehřátím: tepelný jistič odpojil napájení. Nechte čerpadlo vychladnout, zkontrolujte teplotu vody a ujistěte se, že je čerpadlo správně naplněno. Pokud problém přetrvává, kontaktujte servis.

Jak uvolnit oběžné kolo čerpadla?

Odpojte čerpadlo. Pomocí izolovaného šroubováku otáčejte hřídelí oběžného kola ve směru hodinových ručiček, abyste jej uvolnili. Tím odstraníte nečistoty, které blokují otáčení.

Jaký typ sací hadice použít?

Použijte sací hadici odolnou proti podtlaku, nejlépe s zpětným ventilem. Pro těsné připojení se doporučují reference GARDENA 1411, 1412, 1418 nebo 1729.

Kde najít náhradní díly pro 4200 Silent?

Náhradní díly (adaptéry, filtry, hadice) jsou k dispozici u prodejců GARDENA nebo na oficiálních stránkách. Reference jsou uvedeny v návodu: například adaptér pro sací hadici ref. 1723/1724, písečný filtr ref. 1730/1731.

NÁVOD K OBSLUZE 4200 Silent GARDENA

cs Návod k použití Zahradní čerpadlo

sk Návod na použitie Záhradnéčerpadlo

cs Zahradní čerpadlo

4100 Silent/4200 Silent/4300 Silent

1. BEZPEČNOSTNÍ POKYNY 56
2. MONTÁŽ....57
3. OBSLUHA....58
4. ÚDRŽBA....59
5. SKLADOVÁNÍ ..... 59
6. ODSTRAŇOVÁNÍ CHYB 59
7. TECHNICKÁ DATA....60
8. PŘÍSLUŠENSTVÍ/NÁHRADNÍ DÍLY....60
9. ZÁRUKA/SERVIS 60
10. LIKVIDACE 60

Překlad originálních pokynů.

1. BEZPEČNOSTNÍ POKYNY

1.1 Vysvětlení symbolů

Přečtěte si návod na provoz.

1.2 Obecné bezpečnostní pokyny

1.2.1 Obecné bezpečnostní pokyny pro čerpadla

Nebezpečí poranění elektrickým proudem.

→ Produkt musí být elektricky napájen přes FI-spinač (RCD) se jmenovitým vypínacím proudem maximálně 30 mA.

→ Dříve než budete produkt vyřazovat z provozu, než začnete s údržbou nebo než budete vyměňovat díly, odpojle produkt od sitě. Přitom musí být pro Vás zásuvka viditelná.

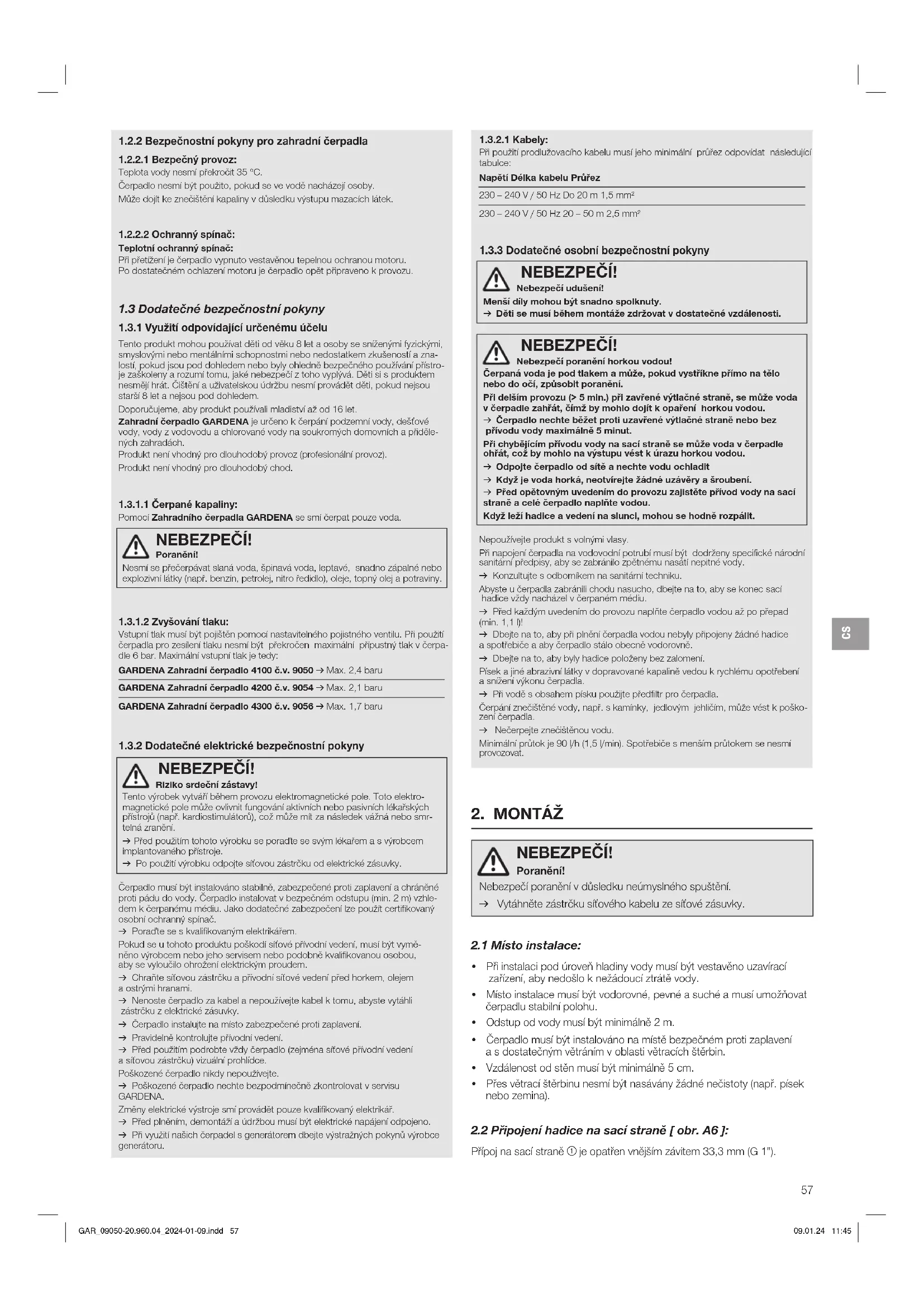

1.2.2 Bezpečnostní pokyny pro zahradní čerpadla

1.2.2.1 Bezpečný provoz:

Teplota vody nesmí překročit 35 °C.

Čerpadlo nesmí být použito, pokud se ve vodě nacházejí osoby.

Může dojít ke znečištění kapaliny v důsledku výstupu mazacích látek.

1.2.2.2 Ochranný spínač:

Teplotní ochranný spínač:

Při přetížení je čerpadlo vypnuto vestavěnou tepelnou ochranou motoru.

Po dostatečném ochlazení motoru je čerpadlo opět připraveno k provozu.

1.3 Dodatečné bezpečnostní pokyny

1.3.1 Využití odpovídající určenému účelu

Tento produkt mohou používat děti od věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatikem zkušenosti a zna-lostí, pokud jsou pod dohlodem nebo byly ohledně bezpečného používání přístro-je zaškoleny a rozumí tomu, jaké nebezpeči z toho vyplývá. Děti si s produktem nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti, pokud nejsou starší 8 let a nejsou pod dohlodem.

Doporučujeme, aby produkt použivali mladiství až od 16 let.

Zahradní čerpadlo GARDENA je určeno k čerpání podzemní vody, dešťové vody, vody z vodovodu a chlorované vody na soukromych domovních a prídělených zahradách.

Produkt není vhodný pro dlouhodoby provoz (profesionální provoz)

Produkt není vhodný pro dlouhodoby chod.

1.3.1.1 Čerpané kapaliny:

Pomoci Zahradního čerpadla GARDENA se smí čerpat pouze voda.

NEBEZPEČÍ!

Poranění!

Nesmí se přečerpávat slaná voda, špinavá voda, leptavé, snadno zápalné nebo explozivní látky (např. benzín, petrolej, nitro ředidlo), oleje, topný olej a potraviny,

1.3.1.2 Zvyšování tlaku:

Vstupní tlak musí být pojištěn pomocí nastavitelného pojistného ventilu. Při použití čerpadla pro zesilení tlaku nesmi být překročen maximální připustný tlak v čerpadle 6 bar. Maximální vstupní tlak je tedy:

GARDENA Zahradní čerpadlo 4100 č.v. 9050 → Max. 2,4 baru

GARDENA Zahradní čerpadlo 4200 č.v. 9054 → Max. 2,1 baru

GARDENA Zahradní čerpadlo 4300 č.v. 9056 → Max. 1,7 baru

1.3.2 Dodatečné elektrické bezpečnostní pokyny

NEBEZPEČÍ!

Riziko srdeční zástavy!

Tento výrobek vytváří během provozu elektromagnetické pole. Toto elektromagnetické pole může ovlivnit fungování aktivních nebo pasivních lékařských přístrojů (např. kardiostimulátorů), což může mit za následek vážná nebo smrtehná zranění.

→ Před použitim tohoto výrobku se poradťe se svým lékařem a s výrobcem implantovaného prístroje.

→ Po použití výrobku odpojte sífovou zástrčku od elektrické zásuvky.

Čerpadlo musí být instalováno stabilně, zabezpečené proti zaplavení a chráněné proli paću do vody. Čerpadlo instalovat v bezpečném odstupu (min. 2 m) vzhledem k čerpanému médiu. Jako dodatečné zabezpečení lze použit certifikovaný osobní ochranný spínač.

→ Poradte se s kvalifikovaným elektrikářem.

Pokud se u tohoto produktu poškodi siťové přivodní vodení, musi být vyměněno výrobcem nebo jeho servisem nebo podobně kvalifikovanou osobou, aby se vyloučilo ohrožení elektrickým proudem.

→ Chraňte sílovou zástrčku a přívodní sílové vedení před horkem, olejem a ostrými hranami.

→ Nenoste čerpadlo za kabel a nepoužlvejte kabel k tomu, abyste vytáhli zástrčku z elektrické zásuvky.

→ Čerpadlo instalujte na místo zabezpečené proti zaplavení.

→ Pravidelně kontrolujte prívodní vedení.

→ Před použitím podrobte vždy čerpadlo (zejména sitové přívodní vedení a sitovou zástrčku) vizuální prohlídce.

Poškozené čerpadlo nikdy nepouživejte.

→ Poškozené čerpadlo nechte bezpodmínečně zkontrolovat v servisu GARDENA.

Změny elektrické výstroje smí provádět pouze kvalifikovaný elektrikař.

→ Pred plněnim, demontaži a údržbou musi být elektrické napájení odpojeno.

→ Při využití našich čerpadel s generátorem dbejte výstrážných pokynů výrobce genorátoru.

1.3.2.1 Kabely:

Při použiti prodlužovaciho kabelu musi jeho minimalní průřez odpovídat následující tabulce:

Napětí Délka kabelu Průřez

230-240V/50Hz Do 20m1.5mm²

230-240V/50Hz 20-50m 2.5mm²

1.3.3 Dodatečné osobní bezpečnostní pokyny

NEBEZPEČÍ!

Nebezpečí udušení!

Menší dily mohou být snadno spolknuty.

→ Dětl se musí během montáže zdržovat v dostatečné vzdálenostl.

NEBEZPEČÍ!

Nebezpečí poranění horkou vodou!

Čerpaná voda je pod tlakem a může, pokud vystříkne přímo na tělo nebo do očí, způsobit poranění.

Při delším provozu (> 5 min.) při zavřené výtlačné straně, se může voda v čerpadle zahrát, čimž by mohlo dojit k opaření horkou vodou.

→ Čerpadlo nechte běžet protl uzavřené výtlačné straně nebo bez prívodu vody maximálně 5 minut.

Při chybějícím přívodu vody na sací straně se může voda v čerpadle ohřát, což by mohlo na výstupu vést k úrazu horkou vodou.

→ Odpojte čerpadlo od sitě a nechte vodu ochladit

→ Když je voda horká, neotvírejte žádné uzávěry a šroubení.

→ Před opětovným uvedením do provozu zajistěte přívod vody na sací straně a celé čerpadlo naplňte vodou.

Když leží hadice a vedení na slunci, mohou se hodně rozpálit.

Nepoužívejte produkt s volnými vlasy.

Při napojení čerpačla na vodovodní potrubí musí být dodrženy specifické národní sanitámí předpisy, aby se zabránilo zpětnému nasáti nepitné vody.

→ Konzultujte s odbornikem na sanitární techniku.

Abyste u čerpadla zabránili chodu nasucho, dbejte na to, aby se konec saci hadice vždy nacházel v čerpaném médiu.

→ Před každým uvedením do provozu naplňte čerpadlo vodou až po přepad (min. 1,1 l)!

→ Dbejte na to, aby při plnění čerpadla vodou nebyly připojeny žádné hadice a spotřebiče a aby čerpadlo stálo obecně vodorovně.

→ Dbejte na to, aby były hadice položeny bez zalomeni.

Písek a jiné abrazivní látky v dopravované kapalině vedou k rychlému opotřebení a snižení výkonu čerpadla.

→ Pri vodě s obsahem pisku použijte predfiltr pro čerpadla.

Čerpání znečištěné vody, např. s kamínky, jedlovým jehličim, může vést k poškození čerpadla.

→ Nečerpejte znečištěnou vodu.

Minimální průtok je 90 l/h (1,5 l/min). Spotřebiče s menším průtokem se nesmí provozovat.

2. MONTÁŽ

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku sílového kabelu ze sílové zásuvky.

2.1 Místo instalace:

• Při instalaci pod úroveň hladiny vody musí být vestavěno uzavírací zařízení, aby nedošlo k nežádoucí ztrátě vody.
• Misto instalace musí být vodorovné, pevné a suché a musí umožňovat čerpadlu stabilní polohu.
• Odstup od vody musí být minimálně 2 m.
• Čerpadlo musí být instalováno na místě bezpečném proti zaplavení a s dostatečným větráním v oblasti větracích štěrbin.
  • Vzdálenost od stěn musí být minimálně 5 cm.
• Přes větrací štěrbinu nesmí být nasávány žádné nečistoty (např. písek nebo zemina).

2.2 Připojení hadice na sací straně [obr. A6]:

Přípoj na sací straně ① je opatřen vnějším závitem 33,3 mm (G 1").

Připojovací díl na sací straně se smí dotahovat jen rukou [ obr. A2 ].

Pro zkrácení času opětovného nasátí doporučujeme využití sací hadice se zpětnou klapkou, která zabraňuje samovolnému vyprázdnění sací hadice po vypnutí čerpadla [ obr. A3 ].

Nasátí vzduchu v sacím systému může způsobit nefunkčnost čerpadla a zvýšený hluk.

→ Sací systém připojujte pečlivě.

→ Těsnění pravidelně kontrolujte a v případě potřeby ho vyměňte.

Na sací straně nepoužívejte pro vodní hadice žádné spojovací díly násuvného systému.

Na sací straně musí být použita sací hadice odolná vakuu:

- např. GARDENA Sací sada č.v. 1411/1412/1418

- nebo GARDENA Sací hadice pro kopané studny č.v. 1729.

- Sací hadici ⑦ bez závitového přípoje spojte pomocí přípojky pro sací hadici (např. č.v. 1723/1724) s přípojem na sací straně a vzduchotěs-ně sešroubujte.

2.2.1 Existují 2 druhy připojovacích systémů:

Určeno pro ploché těsnění:

Není nutná žádná těsnící páska na závity.

→ Zajistěte, aby bylo do připojky pro sací hadici vloženo nepoškozené ploché těsnění ⑥.

Určeno pro těsnící pásku na závity (Teflon):

Není nutné žádné ploché těsnění.

Nevhodný těsnící systém může vést k průsakům.

1. Zajistěte, aby bylo do přípojky pro sací hadici vloženo ploché těsnění ⑥.

2. Přišroubujte sací hadici odolnou vakuu ② vzduchotěsně na přípoj na sací straně ①. Přitom musí být přípojka pro sací hadici nasazena rovně [obr. A1].

3. Sací hadici ② pokládejte přímo bez závitů.

4. Při sacích výškách větších než 3 m: Sací hadici ② dodatečně upevněte (např. k dřevěnému külu). Tím se čerpadlo odlehčí od váhy sací hadice.

2.3 Připojení hadice na výtlačné straně [obr. A7]:

Přípoj na výtlačné straně ③ je opatřen vnějším závitem 33,3 mm (G 1").

Připojovací díl na výtlačné straně se smí dotahovat jen rukou. Optimálního využití výkonu čerpadla se dosáhne připojením hadic 19 mm (3/4"), ve spojení s:

- např. GARDENA Připojovací sadou pro čerpadla č.v. 1752

- nebo hadicemi 25 mm (1") s GARDENA závitovou rychlospojkou s vnitřním závitem č.v. 7109/Rychlospojkou s hadicovým nástavcem č.v. 7103.

Tlakovou hadici držte nebo upevněte ve svislé poloze, aby nedošlo k jejímu zalomení na svislém výstupu čerpadla.

Hadici položte rovně na zem a vyhněte se vyvýšeninám hadice tvaru U, stejně jako stočené hadice. Pro únik vzduchu je optimální, když je celá tlaková hadice položena tak, že má při pohledu od čerpadla stoupající průběh.

→ Spojte tlakovou hadici ④ s připojem na výtlačné straně ③.

2.3.1 Tlakovou hadici připojte pomocí násuvného systému GARDENA:

Pomocí GARDENA zastřeného systému se mohou připojit hadice 19 mm (3/4") / 16 mm (5/8") a 13 mm (1/2").

Průměr hadice Přípojka čerpadla

13 mm (1/2") GARDENA Připoj. sada pro čerpadla č.v. 1750
16 mm (5/8") GARDENA Šroubem	č.v. 18202
GARDENA Rychlospolka	č.v. 18216

19 mm (3/4") GARDENA Přlpoj. sada pro čerpadla č.v. 1752

2.3.2 Jen pro č.v. 9056:

Paralelní připojení tlakových hadic:

Při paralelním připojení více než jedné tlakové hadice doporučujeme použití:

- např. GARDENA 2- nebo 4-cestného rozdělovače č.v. 8193/8194

Ty mohou být našroubovány přímo na přípoj výtlačné strany ③.

3. OBSLUHA

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.

3.1 Spuštění/zastavení čerpadla [obr. 01/02]:

POZOR!

Chod nasucho!

Zajistěte, aby bylo čerpadlo před každým startem naplněno až po přepad vodou (min. 1,1 l).

3.1.1 Spuštění čerpadla:

1. Připojte sací hadici (In).
2. Odstraňte tlakovou hadici (Out).
3. Odšroubujte rukou šroubení ⑤ z plnícího otvoru ⑥.
4. Naplňte pomalu min. 1,1 l vody plnicím otvorem ⑥ tak, až je dosažen stabilní stav vody ve výšce sacího přípoje [ obr. A4 ].
5. Při použití zpětného ventilu: Naplňte vodou sací hadici. To urychlí proces sání.
6. Před připojením vypusťte zbytek vody v tlakové hadici ④. Tak může vzduch při procesu sání uniknout.
7. Po naplnění čerpadla: Připojte tlakovou hadici (Out) k čerpadlu.
8. Šroubení ⑤ našroubujte na plnici otvor ⑥ a dotáhněte jen rukou (nepoužívejte kleště).
9. Otevřete uzavírací ventily eventuálně zapojené v tlakovém vedení (spotřebiče, vodní uzávěry, atd.). Všechny spotřebiče musí být otevřeny do maximální možné polohy.
10. Zastrčte zástrčku síťového kabelu do síťové zásuvky.
11. Při velkých sacích výškách: Zvedněte a držte tlakovou hadici④ během procesu sání min. 1,8 m svisle nahoru nad čerpadlem.
12. Stlačte vypínač Zap./Vyp. ⑦ do polohy Zap. Čerpadlo se spouští (spínač Zap. / Vyp. svití) a po procesu sání čerpá vodu.
    Proces sání může trvat až 5 min.

Pokud čerpadlo ani po 5 minutách nečerpá vodu:

1. Stlačte vypínač Zap./Vyp. ⑦ do polohy Vyp. Čerpadlo se zastaví.
2. Nechte čerpadlo ochladit.
   3.V6.2 Tabulka chyb se podívejte na možné příčiny.
3. Spustle čerpadlo znovu (viz 3.1.1 Spuštění čerpadla).

3.1.2 Zastavení čerpadla:

→ Stlačte vypínač Zap./Vyp. ⑦ do polohy Vyp. Čerpadlo se zastaví.

3.2 Rady pro čerpání:

3.2.1 Obecná rada pro nasátí:

Uvedená maximální výška sání se dosáhne jen tehdy, když je čerpadlo naplněno pomocí plníciho otvoru až po přepad, a tlaková hadice ④ je během procesu sání přidřzována nahoru tak, aby nemohla voda z čerpadla tlakovou hadici ④ uniknout. Čerpadlo naplňte dříve než připojíte hadice, pevná potrubí atd. k výtlačné straně čerpadla. Tím je zajištěno, že čerpadlo může být kompletně naplněno vodou (1,1 l) (vzduch může uniknout).

Čerpadlo naplňte 1,1 l vody.

3.2.2 Tichý provoz:

Čerpadlo je tiché. Jen správná instalace umožní udržení této výhody:

→ Vyberte podklad odolný vibracím (nestavte např. na plechy nebo plastové nádrže).

3.2.3 Montáž předfiltru:

Pokud je předfiltr přiliš dlouhý, může být namontován místo svislé polohy dolu, také v jiné poloze (např. vodorovně).

4. ÚDRŽBA

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.

→ Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.

4.1 Čištění čerpadla:

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění a riziko poškození produktu.

→ Nečistěte produkt vodou nebo vodním paprskem (zejména ne pod vysokým tlakem).
→ Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové dily.

Větrací štěrbiny musí být vždy čisté.

1. Vyčistěte těleso čerpadla vlhkým hadrem.
2. Vycistěte vzduchové štěrbiny měkkým kartáčem (nepoužívejte žádné ostré předměty).
   Po čerpání vody s obsahem chloru musi být čerpadlo propláchnuto.
3. Čerpejte vlažnou vodu (max. 35 °C), případně s přídavkem jemného mycího prostředku (např. prostředku na myti nádobí), dokud není čerpaná voda čirá.
4. Zlikvidujte zbytky podle místně platných směrnic pro odstraňování odpadu.

4.2 Propláchnutí čerpadla:

5. SKLADOVÁNÍ

5.1 Vyřazení z provozu [obr. S1]:

POZOR!

Poškození čerpadla mrazem!

→ Čerpadlo skladujte na mistě, zajištěném proti mrazu.

Produkt musí být uchováván mimo dosah dětí.

1. Vytáhněte zástrčku síťového kabelu ze síťové zásuvky.
2. Uzavřete případně použité uzavirací ventily v sacím vedení.
3. Otevřete uzavirací ventily eventuálně zapojené v tlakovém vedení (spotřebiče, vodní uzávěry, atd.). Tim se uvolní tlak na výtlačné straně.
4. Odšroubujte rukou šroubení ⑤ na plnícím hrdle ⑥ a výpustný šroub vody ⑧. Tak se čerpadlo vyprázdní.
5. Skloňte čerpadlo ve směru výpusti (asi 80°), aby se úplně vyprázdnilo.
6. Odšroubujte sací a tlakovou hadici.
7. Našroubujte šroubení ⑤ na plnící otvor ⑥ a výpustný šroub vody ⑧ a dotáhněle jen rukou (nepoužívejte kleště).
8. Vyčistěte čerpadlo (viz 4. ÚDRŽBA).
9. Čerpadlo skladujte na suchém, uzavřeném místě, zajištěném proti mrazu.

6. ODSTRAŇOVÁNÍ CHYB

NEBEZPEČÍ!

Poranění!

Nebezpečí poranění v důsledku neúmyslného spuštění.
→ Vytáhněte zástrčku sítového kabelu ze sítové zásuvky.

6.1 Uvolnění oběžného kola [obr. T1]:

Oběžné kolo zablokované nečistotami lze uvolnit.

→ Otočte hřidelem oběžného kola ⑨ izolovaným šroubovákem ve směru pohybu hodinových ručiček.
Tím se zablokované oběžné kolo uvolní.

6.2 Tabulka chyb:

Problém Možná příčina Náprava

Čerpadlo běží, ale nenasává	Netěsné resp. poškozené sací vedení [obr. A2].	→ Zkontrolujte, zda není sací vedení poškozeno, a vzducholěsně ho utěsněte.
	Čerpadlo přisává na spojovacím mistě vzduch [obr. A2].	→ Spoje na sací strané vzduchotěsně utěsněte.
	V cisterně, vodní nádrži, vodním vedení atd. není voda.	→ Zajistěte přívod vody na sací straně.
	Čerpadlo nebylo naplnéno vodou [obr. A4].	→ Naplňte čerpadlo (viz 3.1.1 Spuštění čerpadla).
	Při procesu sání uniká voda přes tlakovou hadici.	1. Naplňte čerpadlo znovu.2. Přidržte tlakovou hadici nahoře.3. Spuštěte čerpadlo znovu (viz 3.1.1 Spuštění čerpadla).
	Absolutní vakuové spojení docilite použitím GARDENA sacich hadic (viz 8. PRÍSLUŠENSTVI/ NÁHRADNI DÍLY).
	Na plnícim hrdle je netěsné šroubení [obr. A2].	→ Zkontrolujte těsnění (popř. ho vyměřite) a šroubení přišroubujle rukou (nepoužívejte žádně kleště).
	Vzduch nemůže uniknou, protože je tlakové vedení uzavřeno resp. je v tlakové hadici zbytek vody.	→ Otevřete uzavírací ventily v tlakovém vedení (např. postřikovače) resp. vyprázdněte tlakovou hadici.
	Vzduch nemůže uniknout, protože je tlaková hadlice svinutá.	1. Tlakovou hadici rozložte rovně po celé její délce.2. Veďte hadici od výstupu čerpadla směrem nahoru.3. Nezlořte tlakovou hadici na výstupu čerpadla.4. Otevřete všechny spotřebiče na maximum.
	Nečekalo se na dobu sání 5 minut.	→ Čekejte až 5 minut, než čerpadlo nasaje vodu.
	Sací filtr nebo zpětná klapka v sací hadici jsou ucpány.	→ Vyčistěte sací filtr resp. zpětnou klapku.
	Konec sací hadice není ve vodě [obr. A5].	→ Ponořte konec sací hadice hlouběji do vody.
	Sací výška je příliš velká [obr. A5].	→ Zmenšete sací výšku.
	V případě jiných problémů s nasáváním použijte GARDENA sací hadice se zpětnou klapkou (viz 8. PRÍSLUŠENSTVI/ NÁHRADNI DÍLY). Před spuštěním naplnit čerpadlo vodou.
Čerpadlo nenaskočí nebo zůstává během provozu stát	Teplotní ochranný spinač čerpadlo vypnul kvůli přehřáti.	→ Nechte čerpadlo ochladit, vyprázdněte ho a znovu naplňte.→ Dodržujte maximální teplotu média (35 °C).
	Čerpadlo je bez proudu. → Zkontrolujte pojistky a elektrické konektorové spoje.
	Zareagoval RCD-spínač (chybový proud).	→ Vytáhněte zástrčku ze síťové zásuvky a obraťte se na servis GARDENA.
	Čerpadlo není zapnuto. → Stlačte vypinač Zap. / Vyp. do polohy Zap.
Čerpadlo běží, ale čerpaci výkon náhle poklesne	Konec sací hadice není ve vodě [obr. A5].	→ Ponořte konec sací hadice hlouběji do vody.
	Sací filtr nebo zpětná klapka v sací hadici jsou ucpány.	→ Vyčistěte sací filtr, resp. zpětnou klapku.
	V cisterně, vodní nádrži, vodním vedení atd. není voda.	→ Zajistěte přívod vody na sací straně.
	Sací vedení je netěsné [obr. A2].	→ Odstraňte netěsnost.
	Oběžné kolo je zablokováno. → Uvolněte oběžné kolo.
	Tlaková hadice je zlomena. → Položte tlakovou hadici bez zlomů a nezlořte hadici na výstupu čerpadla.

POZNÁMKA:

Opravy smí provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

→ Při jiných poruchách se prosím obratte na servisní centrum GARDENA.

1. TECHNICKÁ DATA

Zahradní čerpadlo		Jednotka Hodnota(č.v. 9050)		Hodnota(č.v. 9054)	Hodnota(č.v. 9056)
Jmenovitý výkon W 550 600 650
Síťové napětí V (AC) 220 – 240 220 – 240 230
Síťová frekvence Hz 50 50 50
Max. čerpaci množství l/h 4100 4200 4300
Max. tlak/max. čerpacl výška		bar /m	3,636	3,939	4,343
Max. samonasávací výška m 8			8	8
Přípustný vnitřní tlak(na výtlačné straně)		bar	6	6	6
Přípojný kabel		m	1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Hmotnost bez kabelu (asi)		kg	5,6	5,8	6,3
Hladina akustického tlaku L_TM Likvidace: 1 m5 m10 m			64dB44	634943	655145
Hladina akustickéhovýkonu L_TM^D :naměřená/zaručenáNejistota k_WA		dB (A)	73/752,52	71/742,58	73/752,20
Max. teplota čerpanéhomédia		°C 35 35 35

Metoda měřeni podle: 1) RL 2000/14/EU

1. PŘÍSLUŠENSTVÍ/NÁHRADNÍ DÍLY

GARDENA Sací hadice	Odolné vůči zlomení a vakuu, lze dodat jako metrové zboží č.v. 1720/1721 (19 mm (3/4")/25 mm (1") bez připojovacích armatur nebo v pevné délce č.v. 1411/1418 kompletně s připojovacími armaturami.
GARDENA Přípojka pro sací hadici	K sacímu přípojl.	č.v. 1723/1724
GARDENA Připojovací sada pro čerpadla	K výtlačnému přípoji.	č.v. 1750/1752
GARDENA Sací filtr se zpětnou klapkou	K připojení na sací hadici v metráži.	č.v. 1726/1727/1728
GARDENA Předflitr pro čerpadla	Doporučeno při čerpání vody s obsahem písku.	č.v. 1730/1731
GARDENA Sací hadice pro kopané studny	K vakuově pevněmu připojení čerpadla na kopané studny nebo pevné potrubi. Délka 0,5 m. S oboustranným vnitřním závitem 33,3 mm (G1).	č.v. 1729
GARDENA Plovoucí odsávání	Pro odsávání bez nečistot pod hladinou vody.	č.v. 1417
GARDENA Rychlospojka	Pro připojení tlakových hadic 1" na výtlačnou stranu.	č.v. 7109/7103

9. ZÁRUKA/SERVIS

9.1 Registrace výrobku:

Zaregistrujte svůj výrobek na adrese gardena.com/registration.

9.2 Servis:

Aktuální kontaktní informace pro náš servis naleznete na zadní straně a online:

- Česká republika: https://www.gardena.com/cz/podpora/podpora/kontakt/

10. LIKVIDACE

10.1 Likvidace čerpadla:

(podle směrnice 2012/19/EU)

Produkt nesmi být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.

DŮLEŽITÉ!

→ Likvidujte produkt přes nebo prostřednictvím Vašeho místního recyklačního sběrného místa.

sk Záhradné čerpadlo

4100 Silent/4200 Silent/4300 Silent

1. BEZPEČNOSTNÉ UPOZORNENIA....60
2. MONTÁŽ 61
3. OBSLUHA 62
4. ÚDRŽBA 62
5. SKLADOVANIE 63
6. ODSTRAŇOVANIE PORÚCH....63
7. TECHNICKÉ ÚDAJE 64
8. PRÍSLUŠENSTVO/NÁHRADNÉ DIELY 64
9. ZÁRUKA/SERVIS 64
10. LIKVIDÁCIA....64

Prečítajte si návod na obsluhu.

1.2 Všeobecné bezpečnostné upozornenia

1.2.1 Všeobecné bezpečnostné upozornenia pre čerpadlá

NEBEZPEČENSTVO!

Nebezpečenstvo zranenia zásahom elektrického prúdu.

1.2.2.2 Ochranný vypínač:

Tepelný ochranný spínač:

Vstavaná tepelná ochrana motora vypne pri prefažení čerpadlo. Po dostatočnom vychladnuti motora je čerpadlo opát pripravené na provádzku.

Ublíženie na zdraví!

Čerpař sa nesmie slaná voda, znečistená voda, žieravé, lahko horľavé alebo výbušné látky (napr. benzín, petrolej, nitrořediolá), oleje, vykurovací olej a potraviny.

→ Pred použitim tohto výrobku sa poradte so svojim lekárom a výrobcom pomôcky.

→ Po použití výrobku odpojte elektricků zástrčku zo zásuvky.

→ Nenoste čerpacilo za kábel a nepouživajte kábel na to, aby ste vytiahli zástrčku z elektrickej zásuvky.

Poškodené čerpadlo nikoy nepouživajte.

→ Pri použití našich čerpadiel s generátorom rešpektujte výstražné upozomenia výrobcu generátora.

1.3.2.1 Kábel:

→ Odpojte čerpadlo od siete a nechajte vychladnút vodu

→ Pred opätovným uvedením do prevádzky zaistite privod vody na sacej strane a naplňte čerpadlo kompletne vodou.

→ Pred každým uvedením do prevádzky naplňte čerpadlo vodou až po prepad (min. 1,1 l)!

→ Dbajte na to, aby pri plnení čerpadla vodou neboli k nemu pripojené žiadne hadice a spotrebiče a aby čerpadlo stalo úpine vodorovne.

Čerpanie znečistenej vody, napr. s kamienkami, jedlovým ihličím, može viest k poškodeniu čerpadla.

Ublíženie na zdraví!

→ Vytiahnite zástrčku sietového kábla zo sietovej zásuvky.

Prípojka sacej strany ① je vybavená 33,3 mm (G 1") vonkajším závitom.

Prípojka na sacej strane sa smie utiahnut' len rukou [Obr. A2].

Na sacej strane sa musí použit sacia hadica odolná proti vákuu:

Prípojka výtlačnej strany ③ je vybavená 33,3 mm (G 1") vonkajším závitom.

Ublíženie na zdraví!

→ Vytiahnite zástrčku sietového kábla zo sietovej zásuvky.

3.1 Naštartovanie/zastavenie čerpadla [Obr. O1/O2]:

POZOR!

Chod nasucho!

Uistite sa, že čerpadlo je pred každým naštartovaním naplnené vodou až po prepad (min. 1,1 l).

3.1.1 Naštartovanie čerpadla:

3.1.2 Zastavenie čerpadla:

→ Stlačte Zapínač/Vypínač ⑦ do polohy VYP. Čerpadlo sa zastaví.

Čerpadlo sa musí naplnit 1,1 l vody.

Ublíženie na zdraví!

4.1 Čistenie čerpadla:

NEBEZPEČENSTVO!

Ublíženie na zdraví!

1. Očistite teleso čerpadla vlhkou handričkou.
2. Očisti vzduchové štrbiny mäkkou kefou (nepoužívaj ostré predmety).

4.2 Preplach čerpadla:

Poškodenie čerpadla mrazom!

→ Skladujte čerpadlo na mieste zabezpečenom voči mrazu.

Ublíženie na zdraví!

→ Vytiahnite zástrčku sietového kábla zo sietovej zásuvky.

- Slovenská republika:

https://www.gardena.com/sk/podpora/podpora/kontakt/

10. LIKVIDÁCIA

10.1 Likvidácia čerpadla:

(podla smemice 2012/19/EU)

(v skladu z Direktivo 2012/19/EU)

Charakteristika čerpadla

Charakteristiky čerpadla

Karakteristika črpalka

Obilježja pumpe

Karakteristika pumpe

Крива характеристики насоса
