| Type de produit | Pompe d'arrosage de surface |
| Marque | Gardena |
| Modèle | 4200 Silent (réf. 9054) |
| Puissance nominale | 600 W |
| Tension secteur | 220–240 V AC, 50 Hz |
| Débit maximum | 4200 l/h |
| Pression maximum | 3,9 bar (39 m) |
| Hauteur d'auto-amorçage max | 8 m |
| Température max du liquide | 35 °C |
| Poids (sans câble) | 5,8 kg |
| Longueur du câble d'alimentation | 1,5 m (H07RN-F) |
| Niveau de pression acoustique à 1 m | 63 dB(A) |
| Protection moteur | Disjoncteur thermique intégré |
| Raccordement côté aspiration | Filetage G 1" (33,3 mm) |
| Raccordement côté refoulement | Filetage G 1" (33,3 mm) |
| Débit minimal recommandé | 90 l/h (1,5 l/min) |
| Pression d'entrée max | 2,1 bar |
| Liquides refoulés | Eau souterraine, pluie, domestique, chlorée (pas salée, sale, inflammable) |
| Fonctionnement silencieux | Oui, sous réserve d'une installation stable |
| Entretien courant | Nettoyage des fentes d'aération, rinçage après eau chlorée |
| Stockage hivernal | Vidanger et stocker à l'abri du gel |
| Accessoires compatibles | Tuyaux d'aspiration GARDENA, filtres, adaptateurs (réf. 1411, 1723...) |
| Réparabilité | Réparations exclusivement par le SAV Gardena |
| Sécurité électrique | Disjoncteur FI (RCD) 30 mA obligatoire |
FOIRE AUX QUESTIONS - 4200 Silent GARDENA
Questions des utilisateurs sur 4200 Silent GARDENA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice 4200 Silent - GARDENA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4200 Silent de la marque GARDENA.

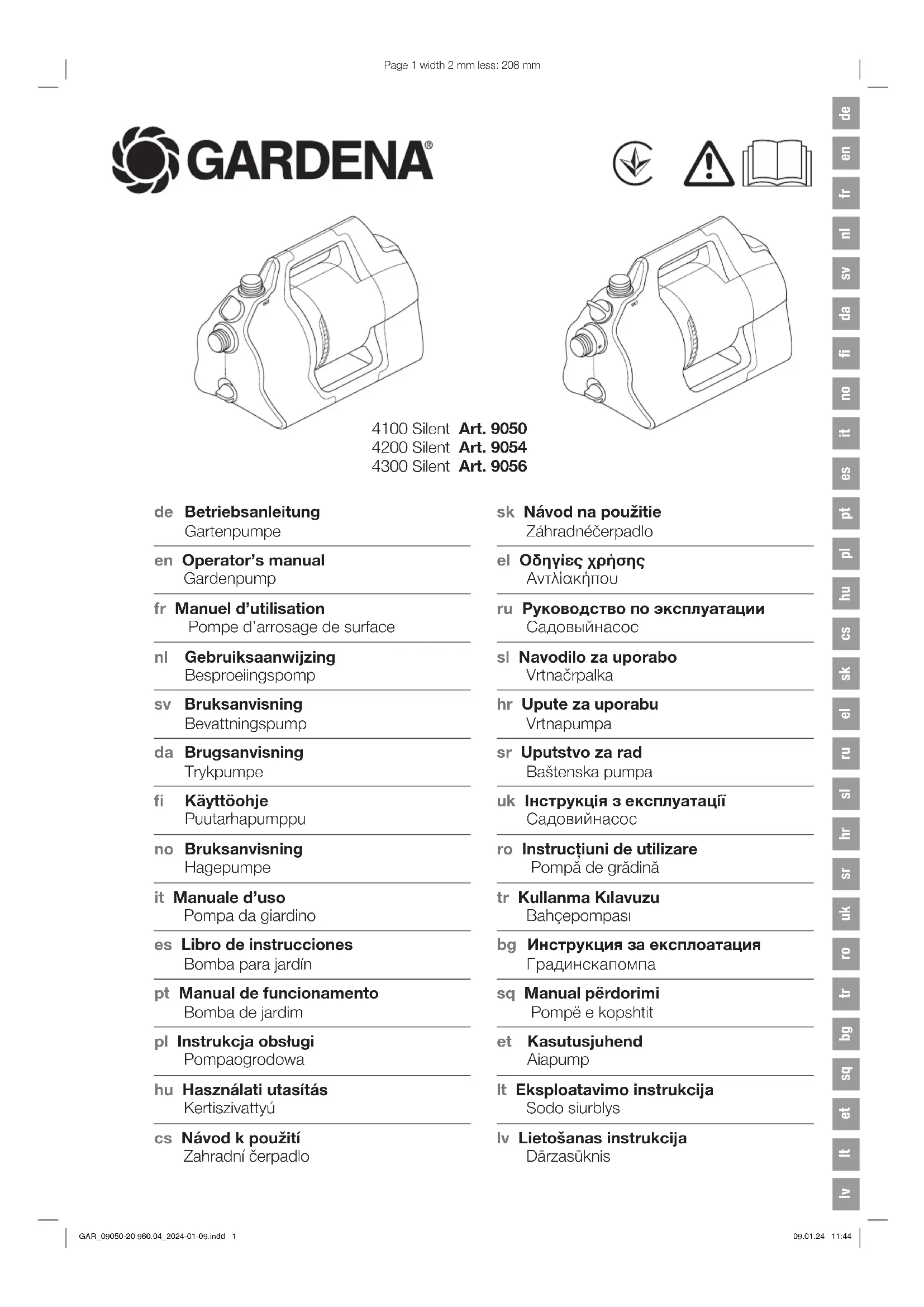

MODE D'EMPLOI 4200 Silent GARDENA
fr Manuel d'utilisation Pompe d'arrosage de surface
Traduction des instructions originales.
1. CONSIGNES DE SÉCURITÉ
1.1 Explication des symboles
Lisez le mode d'emploi.
1.2 Consignes de sécurité générales
1.2.1 Consignes de sécurité générales relatives aux pompes
DANGER!
Électrocution !
Risque de blessure dû au courant électrique.
→ Le produit doit être alimenté en courant par un disjoncteur FI (RCD) avec un courant de déclenchement nominal de 30 mA maximum.
→ Débranchez le produit du secteur avant de le mettre hors service, d'effectuer des opérations de maintenance ou de remplacer des pièces. La prise de courant doit pour cela se trouver dans votre champ de vision.
1.2.2 Consignes de sécurité relatives aux pompes d'arrosage de surface
1.2.2.1 Sécurité de fonctionnement :
La température de l'eau ne doit pas excéder 35 °C.
La pompe ne peut pas être utilisée lorsque des personnes se trouvent dans l'eau.
Une fuite de lubrifiant pourrait entraîner une pollution du liquide.
1.2.2.2 Disjoncteur :
Disjoncteur thermique de sécurité :
En cas de surcharge, la pompe est éteinte par la protection de moteur thermique intégrée. La pompe est à nouveau prête à fonctionner après avoir suffisamment refroidi.
1.3 Consignes de sécurité supplémentaires
1.3.1 Utilisation conforme
Ce produit peut être utilisé par des enfants de plus de 8 ans ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales amoindries, ou un déficit d'expériences ou de connaissances, si ceux-ci sont sous surveil-
lance ou s'ils ont été instruits sur une utilisation sûre de l'appareil ou sur les dangers inhérents. Il est interdit aux enfants de jouer avec ce produit. Les travaux de nettoyage et d'entretien réalisables par l'utilisateur ne doivent pas être effectuées par des enfants de moins de 8 ans et sans la supervision d'un adulte. L'âge recommandé pour l'utilisation du produit par des jeunes gens est de 16 ans au moins.
La Pompe d'arrosage de surface GARDENA est utilisée pour le pompage des eaux souterraines et de pluie, l'eau domestique et l'eau chlorée dans les jardins privés et familiaux.
Le produit ne convient pas à une utilisation prolongée (usage professionnel).
Le produit n'est pas conçu pour fonctionner en continu.
1.3.1.1 Liquides refoulés :
La Pompe d'arrosage de surface GARDENA ne permet de refouler que de l'eau.
DANGER!
Risque de blessure !
Il ne faut pas refouler d'eau salée, d'eau sale, de substances irritantes, facilement inflammables ou explosives (p. ex. essence, pétrole, diluant nitrique), d'huiles, de fioul ou de denrées alimentaires.
1.3.1.2 Intensification de la pression :
La pression d'entrée doit être contrôlée par une soupape de surpression réglable. Lorsque la pompe sert de surpresseur, ne pas dépasser la pres sion intérieure maximum autorisée de 6 bars. La pression d'entrée maximale est ainsi de :
GARDENA Pompe d'arrosage de surface 4100 réf. 9050 → Max. 2,4 bar
GARDENA Pompe d'arrosage de surface 4200 réf. 9054 → Max. 2,1 bar
GARDENA Pompe d'arrosage de surface 4300 réf. 9056 → Max. 1,7 bar
1.3.2 Consignes de sécurité électriques supplémentaires
DANGER!
Risque d'arrêt cardiaque !
Pendant son fonctionnement, ce produit génère un champ électromagnétique. Ce champ électromagnétique peut affecter le fonctionnement des implants médicaux actifs ou passifs (par exemple, les pacemakers), ce qui peut entraîner des blessures graves, voire la mort.
→ Consultez votre médecin et le fabricant de votre implant avant d'utiliser ce produit
→ Après avoir utilisé le produit, débranchez la fiche de la prise de courant murale.
L'installation de la pompe doit garantir sa stabilité et la protéger contre tout risque de submersion ou de chute dans l'eau. Mettre la pompe en place à une distance sûre du liquide pompé (au moins 2 m). Un dispositif de sécurité des personnes homologué peut être utilisé en guise de sécurité supplémentaire.
→ Demandez conseil à un électricien.
Si le câble de raccordement du produit est endommagé, le faire remplacer par le fabricant ou son service après-vente ou une personne ayant une qualification correspondante afin d'éviter tous dangers.
→ Protégez la fiche de contact et le câble de raccordement de la chaleur, de l'huile et des arêtes vives.
→ Ne soulevez pas la pompe par son câble. Ne retirez pas la fiche de la prise de courant en tirant sur le câble mais en tirant sur la fiche.
→ Choisissez un emplacement protégé contre le risque de submersion pour installer la pompe.
→ Vérifiez régulièrement le câble d'alimentation.
→ Avant chaque utilisation de la pompe, effectuez un contrôle visuel (notamment du câble de raccordement et de la fiche de contact).
N'utilisez pas une pompe endommagée.
→ Si elle est endommagée, confiez immédiatement la pompe au service après-venteGARDENA.
Toute modification électrique doit être effectuée par un électricien qualifié.
→ Débranchez le produit avant de procéder au remplissage, au démontage et aux travaux de maintenance.
→ Si nos pompes sont utilisées avec un générateur, respectez les avertissements du fabricant du générateur.
1.3.2.1 Câbles :
Lors de l'utilisation de rallonges, celles-ci doivent être conformes aux sections transversales minimales du tableau suivant :
Tension Longueur de câble Sectiontransversale
230 - 240 V / 50 Hz Jusqu'à 20 m 1,5 mm²
230 - 240 V / 50 Hz 20 - 50 m 2,5 mm²
1.3.3 Consignes de sécurité personnelles supplémentaires
DANGER!
Risque d'asphyxie !
Les petites pièces peuvent être avalées.
→ Maintenez les petits enfants à l'écart pendant le montage.
DANGER!
Risque de blessures avec de l'eau chaude !
L'eau pompée est sous pression et peut provoquer des blessures en cas de contact direct avec des parties du corps ou les yeux.
En cas d'utilisation prolongée (> 5 min.) contre le côté refoulement fermé, l'eau dans la pompe peut devenir chaude et provoquer ainsi des blessures.
→ Ne laissez pas fonctionner la pompe plus de 5 minutes max. avec le côté refoulement fermé ou en l'absence d'alimentation en eau.
Quand l'alimentation en eau sur le côté aspiration fait défaut, l'eau peut s'échauffer dans la pompe de telle sorte qu'elle risque de provoquer, à la sortie, des blessures dues à la haute température.
→ Débranchez la pompe du secteur et laissez l'eau refroidir.
→ N'ouvrez pas les bouchons et les raccords vissés lorsque l'eau est encore chaude.
→ Avant de remettre la pompe en service, vérifiez l'alimentation en eau côte aspiration et remplissez entièrement la pompe avec de l'eau.
Il arrive que les tuyaux et conduites exposés au soleil chauffent considérablement.
Attachez vos cheveux avant d'utiliser le produit.
En cas de raccordement de la pompe au système d'alimentation en eau, il faut respecter les prescriptions sanitaires nationales pour éviter l'aspiration d'eau non potable.
→ Veuillez contacter un spécialiste en installations sanitaires.
Pour éviter le fonctionnement à vide de la pompe, assurez-vous que l'extrémité du tuyau d'aspiration se trouve en permanence dans le liquide à aspirer.
→ Avant chaque mise en service, remplissez la pompe jusqu'au trop-plein (min. 1,1 l) avec de l'eau !
→ Lors du remplissage de la pompe, veillez à ce que la pompe ne soit raccordée à aucun tuyau ou consommateur et à ce qu'elle soit placée à l'horizontale.
→ Vérifiez que les tuyaux ne sont pas pliés.
L'aspiration de sable ou d'autres matières abrasives provoque l'usure rapide et la baisse de performance de la pompe.
→ Utilisez un filtre anti-sable si l'eau est chargée en sable.
La pompe peut s'abîmer si elle est utilisée pour trans por ter de l'eau chargée, par ex, de cailloux, d'aiguilles de sapin.
→ N'utilisez pas la pompe pour pomper de l'eau contaminée.
Le débit minimal est de 90 l/h (1,5 l/min). Les appareils périphériques ayant un débit inférieur ne doivent pas être utilisés.
2. MONTAGE
DANGER!
Risque de blessure !
Risque de blessures lié au démarrage inopiné du produit.
→ Débranchez la fiche du cordon d'alimentation de la prise de courant.
2.1 Emplacement :
- Si la pompe est installée en dessous du niveau de l'eau, un dispositif de retenue doit être installé pour éviter toute perte d'eau indésirable.
- La pompe doit être installée sur un emplacement horizontal, solide et sec afin d'assurer son maintien.
- Prévoyez un écart d'au moins 2 m par rapport à l'eau.
- La pompe doit être installée sur un emplacement protégé contre les risques d'inondations et offrant une aération suffisante au niveau des fentes d'aération.
- La distance aux murs doit être égale à au moins 5 cm.
- Aucune saleté ne doit être aspirée par les fentes (par ex. sable ou terre).
2.2 Raccorder le tuyau côté aspiration [fig. A6]:
Le raccord du côte aspiration ① est muni d'un filetage extérieur de 33,3 mm (G 1").
La pièce de raccordement du côte aspiration doit être serrée à la main uniquement [ fig. A2 ].
Pour raccourcir la durée de réamorçage, nous recommandons d'utiliser un tuyau d'aspiration avec clapet anti-retour qui empêche une vidange automatique du tuyau d'aspiration après arrêt de la pompe [ fig. A3 ]. L'aspiration d'air dans le système d'aspiration peut entraîner un dysfonctionnement et une augmentation des bruits de fonctionnement.
→ Raccordez avec soin le système d'aspiration.
→ Contrôlez régulièrement le joint et remplacez-le si nécessaire.
N'utilisez pas les pièces du système de raccordement de tuyau d'arrosage sur le côté aspiration.
Côte aspiration, utiliser un tuyau d'aspiration résistant au vide :
• par ex. l'Équipement d'aspiration GARDENA réf. 1411/1412/1418
- ou le Tuyau d'aspiration pour puits piqué GARDENA réf. 1729.
- Utiliser un adaptateur pour tuyaux d'aspiration (par ex. réf. 1723/1724) pour relier des tuyaux d'aspiration ⑦, qui ne disposent pas de raccord fileté, avec le raccord du côte aspiration et les visser de façon hermétique.
2.2.1 Il existe 2 types de systèmes de raccordement :
Pour joint plat :
L'utilisation d'un ruban d'étanchéité de filetage n'est pas nécessaire.
→ Vérifiez que le joint plat ⑥ est correctement inséré dans l'adaptateur pour tuyaux d'aspiration et qu'il n'est pas endommagé.
Pour ruban d'étanchéité de filetage (Teflon) :
L'utilisation d'un joint plat n'est pas nécessaire.
Un système d'étanchéité inadapté peut favoriser les fuites.
→ Il convient donc d'utiliser le système d'étanchéité prévu.
- Vérifiez que le joint plat ⑥ est correctement inséré dans l'adaptateur pour tuyaux d'aspiration.
- Vissez hermétiquement le tuyau d'aspiration ② résistant au vide sur le raccord du côte aspiration ①. L'adaptateur pour tuyaux d'aspiration doit être placé parfaitement droit [fig. A1].
- Posez le tuyau d'aspiration ② bien droit, sans le tordre.
- Pour des hauteurs d'aspiration supérieures à 3 m : fixez le tuyau d'aspiration ② (par ex. à un poteau en bois). La pompe sera ainsi délestée du poids du tuyau d'aspiration.
2.3 Raccorder le tuyau côté refoulement [fig. A7]:
Le raccordement du côté refoulement ③ est muni d'un filetage extérieur de 33,3 mm (G 1").
La pièce de raccordement du côté refoulement doit être serrée à la main uniquement.
Le raccordement de tuyaux de 19 mm (3/4") permet d'optimiser les capacités de refoulement de la pompe en combinaison avec :
- par ex. le Set de raccordement grand débit pour pompes GARDENAréf. 1752
- ou, pour des tuyaux de 25 mm (1"), la Pièce filetée à raccord rapide GARDENA avec filet intérieur réf. 7109 / Tuyau à raccord rapide réf. 7103.
Maintenez ou fixez le tuyau de refoulement à la verticale pour éviter de plier le tuyau de refoulement au niveau de la sortie de pompe verticale.
Posez le tuyau à plat sur le sol et évitez de former des bosses trop abruptes (en U) avec le tuyau ou de l'enrouler. Pour que l'air puisse s'échapper, le tuyau de refoulement doit être posé intégralement et suivre, vu de la pompe, un tracé ascendant.
→ Raccordez le tuyau de refoulement ④ au raccord du côté refoulement ③.
2.3.1 Raccorder le tuyau de refoulement à l'aide du système de raccordement GARDENA :
Il est possible de raccorder des tuyaux de 19 mm (3/4") / 16 mm (5/8") et 13 mm (1/2") en vous servant du système de raccordement GARDENA.
Diamètre du tuyau Raccordement de la pompe
| 13 mm (1/2") Nécessaire de raccordement pour pompe GARDENA réf. 1750 | |
| 16 mm (5/8") Nez de robinet GARDENA | réf. 18202 |
| Morceau de tuyau GARDENA | réf. 18216 |
19 mm (3/4") Nécessaire de raccordement pour pompe GARDENA réf. 1752
2.3.2 Uniquement pour réf. 9056 :
Raccordement simultané de tuyaux de refoulement :
Pour raccorder simultanément plusieurs tuyaux de refoulement, nous recommandons d'utiliser :
• par ex. le Sélecteur 2 ou 4 circuits GARDENA réf. 8193 / 8194
- ou le Sélecteur 2 circuits GARDENA réf. 940.
Ces équipements peuvent être vissés directement sur le raccordement du côté refoulement ③.
3. UTILISATION
DANGER!
Risque de blessure !
Risque de blessures lié au démarrage inopiné du produit.
→ Débranchez la fiche du cordon d'alimentation de la prise de courant.
3.1 Démarrer/Arrêter la pompe [fig. 01/02]:
![GARDENA 4200 Silent - Démarrer/Arrêter la pompe [fig. 01/02]: - 1](/content/2026/04/658673/images/2315a9d03bccfc384e5f73821a52bde9f1a1b3d78fdc81f8f8864d1bb33c3118.jpg)
ATTENTION!
Risque de fonctionnement à sec de la
pompe!
Avant chaque démarrage, vérifiez que la pompe est remplie d'eau jusqu'au trop-plein (min. 1,1 l).
3.1.1 Démarrer la pompe :
- Raccordez le tuyau d'aspiration (In).
- Retirez le tuyau de refoulement (Out).
- Dévissez à la main le raccord vissé ⑤ de l'ouverture de remplissage ⑥.
- Versez lentement min. 1,1 l d'eau par l'ouverture de remplissage ⑥ jusqu'à ce que le niveau d'eau soit stabilisé à hauteur du raccord côte aspiration [ fig. A4 ].
-
Si un clapet anti-retour est utilisé : remplissez d'eau le tuyau d'aspiration. Cette méthode permet d'accélérer la procédure d'aspiration
-
Éliminez l'eau résiduelle qui se trouve dans le tuyau de refoulement ④ avant de le raccorder. L'air pourra ainsi s'échapper durant la procédure d'aspiration.
-
Une fois la pompe remplie : raccordez le tuyau de refoulement (Out) à la pompe.
-
Serrez à la main (ne pas utiliser de pince) le raccord vissé ⑤ sur l'ouverture de remplissage⑥.
-
Ouvrez les robinets d'arrêt, s'il y a lieu, situés dans la conduite de pression (appareils périphériques, arrêt d'eau, etc.). Tous les consommateurs doivent être ouverts jusqu'à leur position maximale.
-
Branchez la fiche du cordon d'alimentation dans la prise de courant.
-
Pour des hauteurs d'aspiration élevées : soulevez et maintenez le tuyau de refoulement ④ à la verticale, à au moins 1,8 m au-dessus de la pompe pendant la procédure d'aspiration.
-
Mettez le bouton Marche / Arrêt⑦ en position Marche. La pompe démarre (le bouton marche / arrêt s'allume) et pompe l'eau au terme de la procédure d'aspiration. La procédure d'aspiration peut durer 5 minutes.
Si la pompe ne pompe toujours pas d'eau après un délai de 5 minutes :
- Mettez le bouton Marche / Arrêt ⑦ en position Arrêt. La pompe s'arrête.
- Laissez la pompe refroidir.
- Recherchez les causes possibles dans le 6.2 Tableau des défauts.
- Redémarrez la pompe (voir 3.1.1 Démarrage de la pompe).
3.1.2 Arrêter la pompe :
→ Mettez le bouton Marche / Arrêt⑦ en position Arrêt. La pompe s'arrête.
3.2 Conseils relatifs aux pompes :
3.2.1 Conseils généraux relatifs à l'aspiration :
La hauteur d'auto-amorçage maximale indiquée est atteinte lorsque la pompe est remplie jusqu'au trop-plein par l'ouverture de remplissage et que le tuyau de refoulement ④ est maintenu, durant la procédure d'aspiration, vers le haut et à une hauteur telle que l'eau ne peut s'échapper de la pompe par le tuyau de refoulement ④. Remplir la pompe avant de raccorder les tuyaux, la tuyauterie fixe, etc. à la pompe côté refoulement. Cela permet de s'assurer que la pompe peut être entièrement remplie d'eau (1,1 l) (l'air peut s'échapper).
La pompe doit être remplie de 1,1 l d'eau.
3.2.2 Fonctionnement silencieux :
Le fonctionnement de la pompe est silencieux. Vous pourrez bénéficier de cet avantage uniquement si les conditions d'installation sont appropriées :
→ Choisissez une surface qui ne vibre pas (ne pas poser la pompe sur des tôles ou des réservoirs en plastique).
3.2.3 Montage du filtre :
Si un filtre est trop long, il peut être monté dans une autre position (à l'horizontale, par exemple) au lieu d'être en position verticale vers le bas.
4. MAINTENANCE
DANGER!
Risque de blessure !
Risque de blessures lié au démarrage inopiné du produit.
→ Débranchez la fiche du cordon d'alimentation de la prise de courant.
4.1 Nettoyer de la pompe :
DANGER!
Risque de blessure !
Risque de blessure et de dommage au produit.
→ Ne nettoyez pas le produit avec de l'eau ou avec un jet d'eau (surtout un jet d'eau à haute pression).
→ N'utilisez pas de produits chimiques, ni d'essence ou de solvants pour le nettoyage. Certains peuvent détruire des pièces importantes en plastique.
Les fentes d'aération doivent toujours être propres.
- Nettoyez le boîtier de la pompe avec un chiffon humide.
- Nettoyez la fente d'aération avec une brosse souple (n'utilisez pas d'objetstranchants).
4.2 Rincer la pompe :
Après avoir pompé de l'eau chlorée, la pompe doit être rincée.
- Pompez de l'eau tiède (max. 35 °C) en ajoutant éventuellement un nettoyant doux (par ex. liquide vaisselle), jusqu'à ce que l'eau pompée soit claire.
- Éliminez les résidus conformément aux directives locales en vigueur en matière d'élimination des déchets.
5. ENTREPOSAGE
5.1 Mise hors service [fig. S1]:
![GARDENA 4200 Silent - Mise hors service [fig. S1]: - 1](/content/2026/04/658673/images/a331b3600ae001a704c8081011b0145cdfcc5442a83f43e61c6e9d348cf101f2.jpg)
ATTENTION!
Risque de détérioration de la pompe par le gel !
→ Stockez la pompe dans un endroit à l'abri du gel.
Le produit doit être rangé hors de portée des enfants.
- Débranchez la fiche du cordon d'alimentation de la prise de courant.
- Fermez, s'il y a lieu, les robinets d'arrêt qui se trouvent dans la conduite d'aspiration.
- Ouvrez les robinets d'arrêt, s'il y a lieu, situés dans la conduite de pression (appareils périphériques, arrêt d'eau, etc.). Le côté refoulement est ainsi hors pression.
- Dévissez à la main le raccord vissé ⑤ de la goulotte de remplissage ⑥ et le bouchon d'évacuation ⑧. La pompe est ainsi vidée.
- Inclinez la pompe du côté de l'évacuation (à 80° env.) pour vider complètement la pompe.
- Dévissez le tuyau d'aspiration et le tuyau de refoulement.
-
Serrez à la main le raccord vissé ⑤ situé sur l'ouverture de remplissage ⑥ ainsi que le bouchon d'évacuation ⑧ (ne pas utiliser de pince).
-
Nettoyez la pompe (voir 4. MAINTENANCE).
- Rangez la pompe dans un endroit sec, fermé et à l'abri du gel.
6. DÉPANNAGE
DANGER!
Risque de blessure !
Risque de blessures lié au démarrage inopiné du produit.
→ Débranchez la fiche du cordon d'alimentation de la prise de courant.
6.1 Desserrer la turbine [fig. T1]:
Une turbine bloquée par l'encrassement peut être débloquée.
→ À l'aide d'un tournevis isolé, tournez l'arbre de la turbine ⑨ dans le sens horaire.
Cette méthode permet de débloquer la turbine bloquée.
6.2 Tableau des défauts :
Problème Cause possible Remède
| La pompe démarre mais n'aspire pas | Tuyau d'aspiration endom magé ou non étanche [ fig. A2 ]. | → Vérifiez l'état de la conduite d'aspiration et étanchéifiez-la pour la rendre hermétique. |
| La pompe aspire de l'air au niveau d'un point de raccordement [fig. A2]. | → Étanchéifiez le raccord côte aspiration pour le rendre hermétique. | |
| Absence d'eau dans la citerne, le réservoir d'eau, la conduite d'eau, etc. | → Vérifiez l'alimentation en eau côte aspiration. | |
| La pompe n'a pas été remplie d'eau [ fig. A4 ]. | → Remplissez la pompe (voir 3.1.1 Démarrer la pompe). | |
| L'eau s'échappe par le tuyau de refoulement lors de la procédure d'aspiration. | 1. Remplissez à nouveau la pompe.2. Maintenez le tuyau de refoulement en hauteur.3. Redémarrez la pompe (voir 3.1.1 Démarrer la pompe). | |
| En utilisant les tuyaux d'aspiration GARDENA (voir 8. ACCESSOIRES/PIÈCES DE RECHANGE)le raccordement sera parfaitement étanche. | ||
| Le raccord vissé de la gou-lotte de remplissage n'est pas étanche [ fig. A2 ]. | → Vérifiez le joint (remplacez-le si nécessaire) et serrez soli-dement le raccord vissé à la main (n'utilisez pas de pince). | |
| L'air ne peut pas s'échapper car la conduite de pression est fermée ou il reste de l'eau dans le tuyau de refoulement. | → Ouvrez les robinets d'arrêt qui se trouvent dans la conduite de pression (par ex. la lance) ou vidangez le tuyau de refoulement. | |
| L'air ne peut pas s'échapper car le tuyau de refoulement est enroulé. | 1. Déployez le tuyau de refoule-ment en ligne droite sur toute la longueur.2. Posez le tuyau de la sortie de pompe vers le haut.3. Ne pliez pas le tuyau de refoulement au niveau de la sortie de pompe.4. Ouvrez tous les consommateurs au maximum. | |
| Le temps d'aspiration de 5 min. n'a pas été respecté. | → Patientez 5 min. jusqu'à ce que la pompe commence à pomper. | |
| Le filtre d'aspiration ou le clapet anti-retour situé dans le tuyau d'aspiration est encrassé. | → Nettoyez le filtre d'aspiration ou le clapet anti-retour. | |
| L'extrémité du tuyau d'aspiration n'estpas dans l'eau [ fig. A5 ]. | → Immergez l'extrémité du tuyau d'aspiration plus profondément dans l'eau. | |
| Hauteur d'aspiration trop élevée [ fig. A5 ]. | → Réduisez la hauteur d'aspi-ration. | |
| Pour tout autre problème d'aspiration, utilisez les tuyaux d'aspi-ration avec clapet anti-retour GARDENA (voir 8. ACCESSOIRES/PIÈCES DE RECHANGE).Remplir la pompe d'eau avant de la démarrer. | ||
1
Problème Cause possible Remède
| La pompe ne démarre pas ou s'arrête pendant le fonctionnement | Le disjoncteur thermique de sécurité a coupé la pompe en raison d'une surchauffe. | → Laissez la pompe refroidir, vidangez la pompe et remplissez-la à nouveau.→ Respectez la température de fluide maximale (35 °C). |
| La pompe n'est pas alimentée en courant. | → Vérifiez les fusibles et les connexions électriques enfichables. | |
| Le disjoncteur à courant de fuite s'est déclenché (courant de défaut présent). | → Débranchez la fiche de la prise de courant et contactez le service après-vente GARDENA. | |
| La pompe n'est pas allumée. → Mettez le bouton Marche / Arrêt en position Marche. | ||
| La pompe fonctionne, mais le débit diminue | L'extrémité du tuyau d'aspiration n'estpas dans l'eau [ fig. A5 ]. | → Immergez l'extrémité du tuyau d'aspiration plus profondément dans l'eau. |
| Le filtre d'aspiration ou le clapet anti-retour situé dans le tuyau d'aspiration est encrassé. | → Nettoyez le filtre d'aspiration ou le clapet anti-retour. | |
| Absence d'eau dans la citerne, le réservoir d'eau, la conduite d'eau, etc. | → Vérifiez l'alimentation en eau côte aspiration. | |
| La conduite d'aspiration n'est pas étanche [ fig. A2 ]. | → Remédiez au défaut d'étanchéité. | |
| La turbine est bloquée. → Débloquez la turbine. | ||
| Le tuyau de refoulement est plié. | → Posez le tuyau de refoulement sans le plier et ne le pliez pas non plus au niveau de la sortie de pompe. | |
CONSEIL :
Les réparations doivent uniquement être effectuées par les centres de service après-vente GARDENA ainsi que des revendeurs autorisés par GARDENA.
→ Veuillez vous adresser à votre centre de service après-vente GARDENA pour tout autre incident.
- CARACTÉRISTIQUES TECHNIQUES
| Pompe d'arrosage de surface | Unité Valeur (réf. 9050) | Valeur (réf. 9054) | Valeur (réf. 9056) | |
| Puissance nominale W 550 600 650 | ||||
| Tenslon du secteur | V (AC) | 220 – 240 | 220 – 240 | 230 |
| Fréquence du secteur | Hz | 50 | 50 | 50 |
| Débit maxi | l/h | 4100 | 4200 | 4300 |
| Pression maxi/hauteur de refoulement maxi | bar / m | 3,636 | 3,939 | 4,343 |
| Hauteur d'auto-amorçase maxi | m 8 | 8 | 8 | |
| Pression interne admise (côté pression) | bar | 6 | 6 | 6 |
| Câble d'allimentation | m | 1,5(H07RN-F) | 1,5(H07RN-F) | 1,5(H07RN-F) |
| Polds sans le câble (env.) | kg | 5,6 | 5,8 | 6,3 |
| Niveau de pression acoustique L_ A Distance : 1 m5 m10 m | dB | 645044 | 634943 | 655145 |
| Niveau de puissance acoustiquel L_ A^1) :mesuré/garantiIncertitude k_ A | dB (A) | 73 / 752,52 | 71 / 742,58 | 73 / 752,20 |
| Température maxi du liquide °C | 35 | 35 | 35 | |
Procédé de mesure conformément à : 1) RL 2000/14/EU
- ACCESSOIRES / PIÈCES DE RECHANGE
| Tuyaux d'aspirationGARDENA | Tuyau résistant à la flexion et à la dépression et à la flexion, disponible au choix soit au mètre réf. 1720/1721 (19 mm (3/4")/25 mm (1")) sans garniture de branchement, soit en longueur fixe réf. 1411/1418 complet avec garniture de branchement. |
| Adaptateurs pour tuyaux d'aspiration GARDENA | Pour raccordement côté aspiration. | réf. 1723/1724 |
| Set de raccordement grand débit pour pompes GARDENA | Pour raccordement côté refoulement. | réf. 1750/1752 |
| Filtres d'aspiration avec clapet anti-retour GARDENA | Pour équiper les tuyaux d'aspiration vendus à la coupe. | réf. 1726/1727/1728 |
| Filtre anti-sable GARDENA | Recommandé pour le pompage d'eau chargée en sable. | réf. 1730/1731 |
| Tuyau d'aspiration GARDENA pour puits pliqué | Pour raccorder la pompe (côté aspiration) à un puits piqué ou à une canalisation (tuyau rigide) en maintenant le vide d'air. Longueur : 0,5 m. Filetage intérieur de raccordement 26/34 (des 2 côtés). | réf. 1729 |
| Aspiration flottante GARDENA | Pour une aspiration sans saletés, sous le niveau de l'eau. | réf. 1417 |
| Connecteur rapide GARDENA | Pour le raccordement côté refoulement de tuyaux de refoulement 1". | réf. 7109/7103 |
9. GARANTIE / SERVICE APRÈS-VENTE
9.1 Enregistrement du produit :
Enregistrez votre produit sur gardena.com/registration.
9.2 Service après-vente :
Vous trouverez les coordonnées actuelles de notre service après-vente à la fin de ce document ainsi qu'en ligne :
• France : https://www.gardena.com/fr/c/assistance/contact
• Belgique : https://www.gardena.com/be-fr/c/assistance/contact
• Canada : https://www.gardena.com/ca-fr/assistance/assistance/contact/
• Luxembourg : https://www.gardena.com/de/service/service-lu/
- Suisse : https://www.gardena.com/ch-fr/assistance/conseils/contact/
- Autres pays : https://www.gardena.com/int/support/advice/contact/
10. MISE AU REBUT
10.1 Mise au rebut de la pompe :
(conformément à la Directive 2012/19/UE)
Le produit ne doit pas être jeté avec les ordures ménagères. Il doit être mis au rebut conformément aux prescriptions locales de protection de l'environnement en vigueur.
IMPORTANT!
→ Mettez le produit au rebut par le biais de votre point de collecte et de recyclage local.
10.2 Mise au rebut en France :
Ces instructions sont valables pour la France uniquement.
→ Mettez le produit au rebut selon les consignes du Triman :
→ Jetez la version papier du manuel d'utilisation dans le bac de tri :
nl Besproeiingspomp 4100 Silent/4200 Silent/4300 Silent
- VEILIGHEIDSAANWIJZINGEN....17
- MONTAGE....18
- BEDIENING....18
- ONDERHOUD 19
- OPBERGEN 19
- STORINGEN VERHELPEN....19
- TECHNISCHE GEGEVENS 20
- TOEBEHOREN/ONDERDELEN....20
- GARANTIE/SERVICE 20
- AFVOEREN 20
