Floor, Suite 703–705 Jl. TB. Simatupang 88 Jakarta 12520 Indonesia Tel.: (021) 3005 6565 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas pakai udara bertekanan, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Buangkan bahan-bahan pelumas dan pembersih sesuai dengan upaya untuk melindungi lingkungan hidup. Taatilah peraturan-peraturan yang berlaku. Janganlah membuang lamela-lamela turbin secara sembarangan! Lamela-lamela turbin mengandung teflon. Janganlah memanaskannya sampai lebih dari 400 °C, karena bisa terjadi uap-uap yang merugikan kesehatan. Jika perkakas pakai udara bertekanan milik Anda tidak bisa digunakan lagi, serahkannya kepada satu pusat pendaur ulangan atau kepada agen penjualan, misalnya di satu Service Center Bosch yang resmi. Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. Tiếng Việt Các Nguyên Tắc An Toàn Nguyên Tắc An Toàn Chung Dành Cho Dụng Cụ Nén Khí Trước khi lắp đặt, vận hành, sửa chữa, bảo trì và thay phụ kiện cũng như trước khi làm việc gần dụng cụ nén khí, xin vui lòng đọc và tuân theo tất cả mọi hướng dẫn. Không thực hiện theo các lời cảnh báo an toàn sau đây có thể bị tổn thương nghiêm trọng. Giữ lại tất cả các hướng dẫn để tham khảo về sau, và tạo điều kiện cho người v ận hành sẵn có để sử dụng. Khu vực làm việc an toàn Lưu ý đến các bề mặt có thể trở nên trơn trợt, phát sinh từ việc sử dụng máy, và các nguy hiểm do vấp phải dụng cụ nén khí hay vòi ống thủy lực. Trợt chân, vấp và té ngã là các lý do chính gây tổn thương ở nơi làm việc. Không vận hành dụng cụ nén khí ở môi trường cháy nổ, chẳng hạn như nơi có chất l ỏng dễ cháy, khí gas hay rác. Trong khi làm việc với vật OBJ_BUCH-2092-002.book Page 233 Thursday, February 23, 2017 11:46 AM234 | Tiếng Việt 1 609 92A 33X | (23.2.17) Bosch Power Tools gia công, các tia lửa bắn ra có thể làm rác bắt lửa hay ngún khói. Giữ cho trẻ em và người đứng gần cách xa khỏi nơi làm việc của bạn trong khi vận hành dụng cụ nén khí. Sự mất tập trung vì những người khác có thể gây cho bạn mất sự kiểm soát dụng cụ nén khí. Sự an toàn với dụng cụ nén khí Không bao giờ được hướng thẳng luồng hơi vào chính người bạn hay người khác gần bên, và đưa hơi lạnh tránh khỏi tay bạn. Hơi nén có thể gây ra các tổn thương nghiêm trọng. Kiểm tra các các phần đấu nối và đường cung cấp hơi. Tất cả các bộ bảo trì, bộ nối, và vòi ống phải đáp ứng các đặc tính kỹ thuật dưới hình thức áp suất và khối lượng khí. Áp suất quá thấp làm suy giảm sự hoạt động của dụng cụ nén khí; áp suất quá cao có th ể làm hư hại vật liệu và gây tổn thương cho chính mình. Bảo vệ vòi ống không bị thắt nút, nghẽn, dung môi làm tan, các cạnh bén. Giữ vòi ống cách xa nhiệt, dầu, và các bộ phận xoay. Thay ngay vòi ống bị hư hỏng. Một đường cung cấp hơi bị hỏng có thể gây vòi ống khí nén vung vẫy và có thể gây tổn thương cho chính mình. Bụi bị dấy tung hay các mảnh vụn có thể gây tổn thương mắt. Bảo đảm kẹp đàn hồi vòng luôn luôn được siết thật chặt. Kẹp đàn hồi vòng bị hư hại có thể làm mất kiểm soát hơi thoát ra ngoài. An toàn cá nhân Giữ tỉnh táo, biết rõ bạn đang làm gì, và suy xét hợp lý khi sử dụng dụng cụ nén khí. Không được sử dụng dụng cụ nén khí khi đang mệt mỏi hay đang bị ảnh hưởng của chất gây nghiện, rượu, hay d ược phẩm. Một thoáng mất tập trung trong khi vận hành dụng cụ nén khí có thể gây tổn thương cho chính mình. Sử dụng trang thiết bị bảo hộ cá nhân. Luôn luôn mang kính bảo vệ mắt. Mang trang thiết bị bảo hộ cá nhân – như là mặt nạ phòng hơi độc, giày an toàn chống trượt, mũ bảo hộ hay bảo vệ thính giác – theo sự chỉ đạo của chủ sử dụng lao

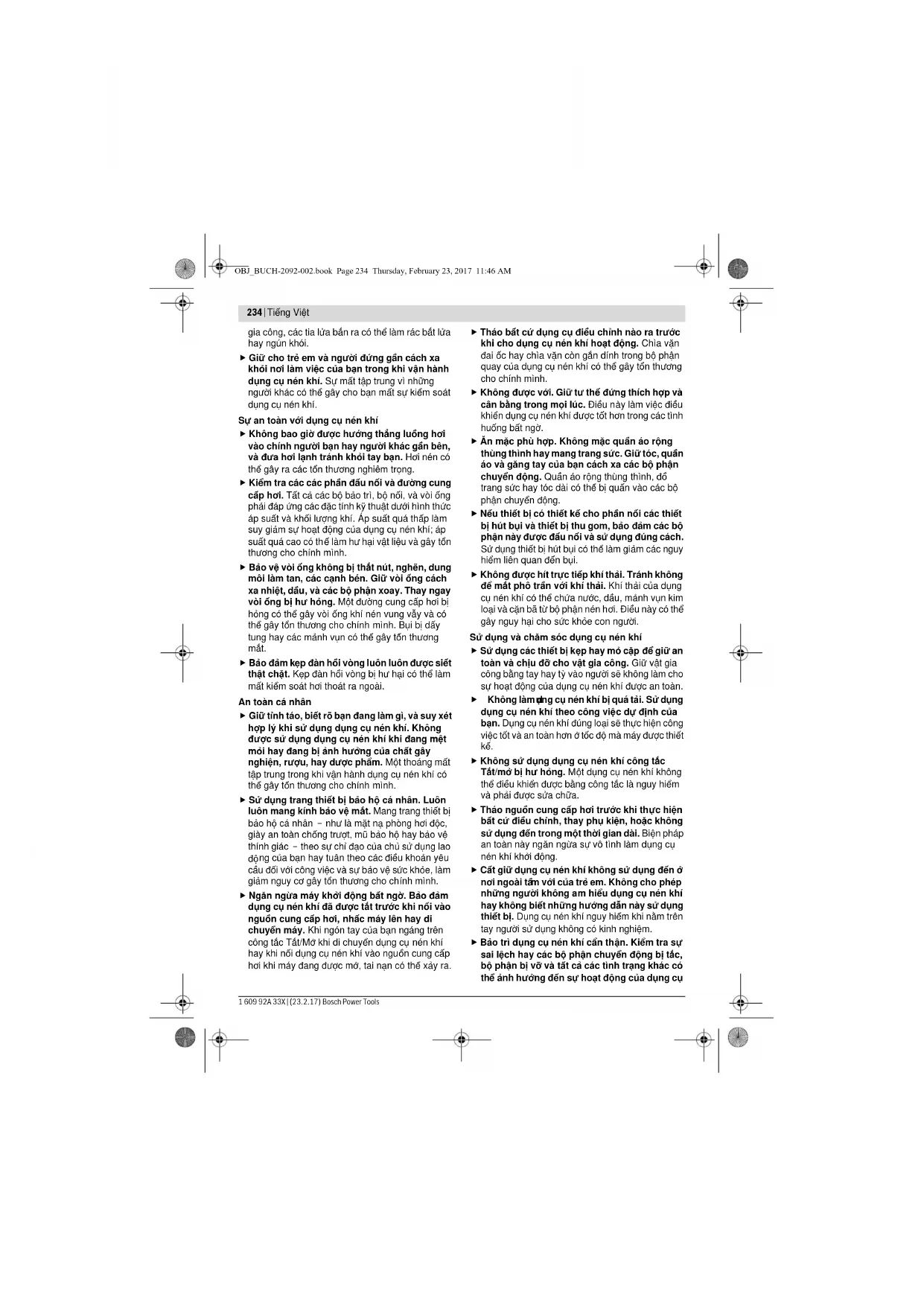

ng của bạn hay tuân theo các điều khoản yêu cầu đối với công việc và sự bảo vệ sức khỏe, làm giảm nguy cơ gây tổn thương cho chính mình. Ngăn ngừa máy khởi động bất ngờ. Bảo đảm dụng cụ nén khí đã được tắt trước khi nối vào nguồn cung cấp hơi, nhấc máy lên hay di chuyển máy. Khi ngón tay của bạn ngáng trên công tắc Tắt/Mở khi di chuyển dụng cụ nén khí hay khi nối dụng cụ nén khí vào nguồn cung cấp hơi khi máy đang được mở, tai nạn có thể xảy ra. Tháo bất cứ dụng cụ điều chỉnh nào ra trước khi cho dụng cụ nén khí hoạt động. Chìa vặn đai ốc hay chìa vặn còn gắn dính trong bộ phận quay của dụng cụ nén khí có thể gây tổn thương cho chính mình. Không được với. Giữ tư thế đứng thích hợp và cân bằ ng trong mọi lúc. Điều này làm việc điều khiển dụng cụ nén khí được tốt hơn trong các tình huống bất ngờ. Ăn mặc phù hợp. Không mặc quần áo rộng thùng thình hay mang trang sức. Giữ tóc, quần áo và găng tay của bạn cách xa các bộ phận chuyển động. Quần áo rộng thùng thình, đồ trang sức hay tóc dài có thể bị quấn vào các bộ phận chuyển động. Nếu thiết bị có thiết kế cho phần nối các thiết bị hút bụi và thiết bị thu gom, bảo đảm các bộ phận này được đấu nối và sử dụng đúng cách. Sử dụng thiết bị hút bụi có thể làm giảm các nguy hiểm liên quan đến bụi. Không được hít trực tiếp khí thải. Tránh không để mắt phô trần với khí thải. Khí thải của dụng cụ nén khí có thể chứa nước, dầu, m ảnh vụn kim loại và cặn bã từ bộ phận nén hơi. Điều này có thể gây nguy hại cho sức khỏe con người. Sử dụng và chăm sóc dụng cụ nén khí Sử dụng các thiết bị kẹp hay mỏ cặp để giữ an toàn và chịu đỡ cho vật gia công. Giữ vật gia công bằng tay hay tỳ vào người sẽ không làm cho sự hoạt động của dụng cụ nén khí được an toàn. Không làm d ụng cụ nén khí bị quá tải. Sử dụng dụng cụ nén khí theo công việc dự định của bạn. Dụng cụ nén khí đúng loại sẽ thực hiện công việc tốt và an toàn hơn ở tốc độ mà máy được thiết kế. Không sử dụng dụng cụ nén khí công tắc Tắt/mở bị hư hỏng. Một dụng cụ nén khí không thể điều khiể n được bằng công tắc là nguy hiểm và phải được sửa chữa. Tháo nguồn cung cấp hơi trước khi thực hiện bất cứ điều chỉnh, thay phụ kiện, hoặc không sử dụng đến trong một thời gian dài. Biện pháp an toàn này ngăn ngừa sự vô tình làm dụng cụ nén khí khởi động. Cất giữ dụng cụ nén khí không sử dụng đến ở nơi ngoài tầ m với của trẻ em. Không cho phép những người không am hiểu dụng cụ nén khí hay không biết những hướng dẫn này sử dụng thiết bị. Dụng cụ nén khí nguy hiểm khi nằm trên tay người sử dụng không có kinh nghiệm. Bảo trì dụng cụ nén khí cẩn thận. Kiểm tra sự sai lệch hay các bộ phận chuyển động bị tắc, bộ phận bị vỡ và tất cả các tình trạng khác có

ể ảnh hưởng đến sự hoạt động của dụng cụ OBJ_BUCH-2092-002.book Page 234 Thursday, February 23, 2017 11:46 AMTiếng Việt | 235 Bosch Power Tools 1 609 92A 33X | (23.2.17) nén khí. Đưa các bộ phận bị hư hỏng đi sửa chữa trước khi sử dụng dụng cụ nén khí. Nhiều tai nạn xảy ra do sự bảo trì dụng cụ nén khí kém. Giữ các dụng cụ cắt bén và sạch. Bảo trì dụng cụ cắt có cạnh bén đúng cách thường ít có khả năng gây kẹt và dễ dàng điều khiển hơn. Sử dụng dụng cụ nén khí, ph ụ kiện, dụng cụ ứng dụng v. v. dựa theo các hướng dẫn này. Hãy lưu ý đến điều kiện làm việc và các công việc sẽ thực hiện. Điều này làm giảm sự phát sinh bụi, sự rung và tiếng ồn đến mực độ lớn nhất. Dụng cụ nén khí nên được lắp đặt, điều chỉnh hay sử dụng dành riêng cho người vận hành có năng lực và có tay nghề. Không cải biến dụng cụ nén khí bằng bất cứ hình thức nào. Sự cải biến có thể làm giảm hiệu quả của các biện pháp an toàn, và làm tăng nguy cơ cho người vận hành. Bảo Trì Đưa dụng cụ nén khí của bạn đến thợ chuyên môn chỉ sử dụng phụ tùng cùng loại chính hãng để bảo trì và sửa chữa. Điều này sẽ đảm bảo sự an toàn của d ụng cụ nén khí được giữ nguyên. Cảnh báo an toàn cho búa khoan khí nén Kiểm tra nếu như bảng ghi chủng loại máy còn có thể đọc được. Nếu cần, đề nghị nhà sản xuất cung cấp để thay thế. Trong trường hợp vật gia công hay phụ kiện, hay ngay chính dụng cụ nén khí bị vỡ, các bộ phận có thể bắn tung ra chung quanh ở tốc độ cao. Trong thời gian vận hành, sửa chữa hay bảo trì và khi thay các phụ kiện trên dụng cụ nén khí, luôn luôn mang kính chố ng va đập bảo vệ mắt. Mức độ cần bảo vệ cần phải được lường định riêng cho từng ứng dụng. Mang nón bảo hộ cứng khi thực hiện công việc phía trên đầu. Điều này tránh bị thương tích. Chỉ sử dụng dụng cụ nén khí khi mũi đục được bắt chặt, không để bị rơi ra. Nếu không, dụng cụ ứng dụ ng có thể văng ra chung quanh. Các bộ phận của bộ phận lắp bắt bị mòn, vênh hay vỡ phải được thay thế. Điều này tránh bị thương tích. Ấn giữ dụng cụ nén khí thật chắc tay lên bề mặt làm việc trước khi cho dụng nén khí hoạt động. Người vận hành và nhân viên bảo trì phải đầy đủ thể lực để xử lý kích thước, trọng lượng và lực củ a dụng cụ nén khí. Hãy sẵn sàng ứng phó với các động thái bất ngờ của dụng cụ nén khí có thể phát sinh do lực phản ứng hay sự vỡ của dụng cụ ứng dụng. Giữ chặt tay nắm trên dụng cụ nén khí và đặt tư thế thân thể bạn và hai cánh tay cho phép bạn cưỡng lại những động thái như vậy. Những sự phòng ngừa này có thể tránh bị tổn thươ ng. Lưu ý! Dụng cụ ứng dụng có thể trở nên nóng trong thời gian dụng cụ nén khí hoạt động kéo dài. Mang găng bảo vệ tay. Trong trường hợp nguồn hơi cung cấp bị gián đoạn hay áp suất hoạt động giảm, tắt dụng cụ nén khí. Kiểm tra áp suất hoạt động và khởi động máy trở lại khi áp suất hoạt động ở mức tốt nhất. Khi sử dụng dụng cụ nén khí để thực hiện các hoạt động có liên quan đến công việc, người vận hành có thể cảm nhận các cảm giác khó chịu ở tay, cánh tay, hai vai, vùng cổ và các bộ phận cơ thể khác. Khi làm việc với dụng cụ nén khí, tạo tư thế đứng thỏa mái, giữ chắc dụng cụ và tránh các vị thế không thuận lợi hay những tư thế như

ậy ở những nơi mà bạn khó giữ được sự thăng bằng. Đối với những công việc kéo dài, người vận hành phải thay đổi thế đứng hay tư thế, cách này giúp tránh được sự khó chịu và mệt mỏi. Giả sử như người vận hành máy nhận thấy các triệu chứng như buồn nôn dai dẳng, khó chịu, tim đập mạnh, đau, ngứa ngáy, tê dại, bỏng rát hay tê c ứng. Không được bỏ qua những cảnh báo này. Người vận hành máy nên thông báo cho người chủ sử dụng lao động của mình những triệu chứng này và đến gặp bác sĩ chuyên môn để khám. Không bao giờ được sử dụng mũi đục như dụng cụ tay. Những mũi đục này được nhiệt luyện và có thể bị gãy. Chỉ sử dụng các mũi đục bén. Dụng cụ ứ

dụng cùn có thể dẫn đến việc rung xóc mạnh và làm giảm lực đục vỡ. Không bao giờ được dùng nước để làm nguội phụ kiện còn đang nóng. Điều này sẽ dẫn đến việc gây dòn và thời gian sử dụng hiệu quả ngắn trước hạn. Không sử dụng mũi đục như là đòn bẩy. Nếu không, mũi đục có thể gãy.

dụng thiết bị dò tìm thích hợp để xác định các đường hay ống dẫn công ích nằm âm trong khu vực làm việc hay liên hệ với cty công trình phúc lợi để nhờ giúp đỡ. Tiếp xúc với dây điện có thể dẫn đến cháy và bị điện giựt. Chạm đường dẫn khí đốt có thể gây nổ. Làm OBJ_BUCH-2092-002.book Page 235 Thursday, February 23, 2017 11:46 AM236 | Tiếng Việt 1 609 92A 33X | (23.2.17) Bosch Power Tools thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giựt. Tránh tiếp xúc với vật dẫn “có điện”. Dụng cụ nén khí không có lớp cách điện; tiếp xúc với vật dẫn “có điện” có thể gây ra việc bị điện giựt. Bụi phát sinh trong quá trình chà nhám, cưa, mài, khoan và các hoạt động tương tự có thể gây ung thư, sinh quái thai hay gây đột biến t ế bào. Một số các độc chất có chứa trong các loại bụi này là: – Chì trong sơn chì và vẹt-ni; – Silic dioxyt kết tinh trong gạch, xi măng và các công trình nề khác; – Thạch tín và cromat trong hóa chất xử lý gỗ. Nguy cơ nhiễm bệnh tùy thuộc vào mức độ thường xuyên mà bạn phô nhiễm với các chất này. Để làm giảm nguy cơ, bạn chỉ nên làm việc ở trong những căn phòng được thông thoáng tốt, và với các trang thiết bị bả o hộ thích hợp (vd. với mặt nạ phòng hơi độc được thiết kế đặc biệt có thể lọc được dù là những hạt bụi nhỏ nhất). Khi làm việc với vật liệu gia công, tiếng ồn có thể phát sinh thêm. Điều này có thể tránh được thông qua các biện pháp thích hợp (vd. sử dụng vật liệu giảm chấn trong sự xuất hiện tiếng rít từ vật gia công). Vận hành d ụng cụ nén khí cách sao cho ít phát sinh ra bụi nhiều nhất có thể được, vd. bằng cách làm ẩm vật liệu sắp được gia công. Khi dụng cụ nén khí được trang bị bộ giảm thanh, luôn luôn bảo đảm thiết bị này sẵn sàng và tình trạng hoạt động tốt khi vận hành dụng cụ nén khí. Sự tác động của sự rung có thể làm tổn thương thần kinh và làm rối loạn sự tuần hoàn của máu ở tay và cánh tay. Mang găng tay kín sát. Luồng khí nén làm cho tay nắm của dụng cụ nén khí lạnh. Bàn tay được giữ ấm thì ít nhạy cảm với sự rung. Găng tay rộng có thể bị các bộ phận chuyển động cuốn vào. Nếu bạn để ý da của các ngón tay bạn hay bàn tay bắt đầu tê cứng, ngứa, đau hay chuyển tái nhợt, ngừng làm việc với dụng cụ nén khí, thông báo cho người chủ sử dụng lao động của bạn và đi khám bác sĩ. Không được nắm dụng cụ ứng dụng trong khi đang làm việc. Nắm dụng cụ nén khí bằng tay nắm an toàn tuy nhiên không quá chặt, để tay thích ứng với lực phản ứng như yêu cầu. Sự rung có thể tăng cao khi bạn nắm càng chặt dụng cụ hơn. Khi sử dụng khớp nối xoay phổ thông (khớp nối có ngạnh), cần có chố t cố định. Sử dụng dây giữ cố định vòi ống để bảo vệ không để đầu nối vòi ống hay sự nối giữa vòi ống với dụng cụ nén khí bị sút ra. Không bao giờ được nắm vòi ống để xách dụng cụ nén khí. Tắt dụng cụ nén khí ngay khi dụng cụ ứng dụng khóa chặt. Hãy sẵn sàng ứng phó với lực vặn phản ứng cao có thể gây ra sự giật ngược. Dụng cụ ứng dụng khóa chặt khi: – dụng cụ nén khí bị quá tải, – dụng cụ bị kẹt hay ăn xiên vào vật gia công hay – mũi dụng cụ đi xuyên qua vật liệu được gia công. Sử dụng các phụ trợ để hấp thụ lực vặn phản ứng, như các thiết bị hỗ trợ. Nếu điều này là không thể được, sử dụng tay nắm phụ. Không bao giờ để tay của bạn gần các dụng ứng dụng quay. Bạn có thể gây tổn thương cho chính mình. Không để cho mũi khoan chạy lập bập trên vật gia công. Điều này có thể dẫn đến sự rung gia tăng cao đáng kể. Các Biểu Tượng Ý nghĩa của các biểu tượng dưới đây chỉ dẫn cách sử dụng dụng cụ nén khí của bạn. Xin vui lòng ghi chú các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sự dụng dụng cụ nén khí hiệu quả và an toàn hơn. Biểu Tượng Ý Nghĩa Trước khi lắp đặt, vận hành, sửa chữa, bảo trì và thay phụ kiện cũng như trước khi làm việc gần dụng cụ nén khí, xin vui lòng đọc và tuân theo tất cả mọi hướng dẫn. Không thực hiện theo các cảnh báo an toàn và các hướng dẫn sau đây có thể bị tổn thương nghiêm trọng. Hãy mang dụng cụ bảo vệ tai. Để tai trần tiếp xúc với tiếng ồ

có thể làm mất thính giác. Hãy mang kính bảo hộ. WWatt (đơn vị điện năng) Công suất

Newton metre (đơn vị momen xoắn) Đơn vị đo năng lượng (lực xoắn) OBJ_BUCH-2092-002.book Page 236 Thursday, February 23, 2017 11:46 AMTiếng Việt | 237 Bosch Power Tools 1 609 92A 33X | (23.2.17) Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Xin vui lòng mở trang gấp có hình minh họa dụng cụ nén khí và để mở nguyên như vậy trong khi đọc các hướng dẫn sử dụng này. Dành Sử Dụng Cho Dụng cụ khí nén được dùng cho các công việc dùng búa để khoan bê tông, gạch, đá và các công việc đục nhẹ nhàng. Cũng tương tự phù hợp để khoan mà không cần va đập vào gỗ, kim loại, sứ và chất dẻo. Búa khoan thích hợp để sử dụng cho các không gian ẩm ướt cũng như các công trình xây dựng ngoài trời. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của dụng cụ nén khí trên trang hình ảnh. 1 Phần lắp dụng cụ 2 Chụp ngăn bụi 3 Vòng Khóa 4 Vít tai chuồn để điều chỉnh tay nắm phụ 5 Gạc chọn phương thức hoạt động 6 Công tắc Tắt/Mở 7 Đầu nối đường dẫn hơi vào 8 Đườ ng thải hơi với bộ phận giảm thanh 9 Vòi nối hai đầu 10 Tay nắm phụ 11 Cỡ định độ sâu 12 kẹp đàn hồi vòng 13 Vòi cung cấp hơi 14 Vít bắt chặt cho mâm cặp khoan loại dùng chìa* 15 Mâm cặp dùng khóa* 16 Chuôi tiếp hợp SDS-plus cho mâm cặp khoan* *Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Công Bố Sự Đáp Ứng Các Tiêu Chuẩn Chúng tôi công bố hoàn toàn chịu trách nhiệm đối với sản phẩm được xác định rõ dựa theo “Thông số kỹ thuật” đáp ứng các tiêu chuẩn hay các văn kiện tiêu chuẩn hóa sau đây: EN ISO 11148 căn cứ theo các điều khoản hướng dẫn 2006/42/EC.

lbs Kilogram Pounds Khối lượng, trọng lượng mm Millimet Chiều dài min

Phút Giây Chu kỳ, khoảng thời gian v/p Vòng quay hay chuyển động mỗi phút Tốc độ không t

bar psi bar số pounds cho mỗi inch vuông Áp suất khí l/s cfm Số lít cho mỗi giây feet khối/phút Sự tiêu thụ hơi dB Decibel Đơn vị đo tiếng động liên quan QC Mâm cặp thay nhanh Phần lắp dụng cụ Biểu tượng dành cho ổ cắm sáu cạnh

Biểu tượng chỉ đầu truyền động vuông UNF Ren bước nhỏ US (Dòng Ren Bước Nhỏ Thống Nhất Quốc Gia)

NPT Ren Whitworth (h ệ Anh) Ren ống tiêu chuẩn quốc gia Đường ren nối Biểu Tượng Ý Nghĩa Búa khoan khí nén Mã số máy 0 607 557 501 Tốc độ quay chịu tải, tối đa. v/p 850 Tần suất đập bpm 3900 Công suất ra W 740 Đường kính khoan, tối đa: – Bê-tông – Thép – Gỗ

Phần lắp dụng cụ SDS-plus Áp suất làm việc tối đa đối với dụng cụ bar psi

72,5 Kích cỡ ren của vòi nối G1/4" Đường kính trong vòi ống mm 13 Sự tiêu thụ hơi khi không tải l/s cfm

31,8 Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014)

lbs 3,0 6,6 OBJ_BUCH-2092-002.book Page 237 Thursday, February 23, 2017 11:46 AM238 | Tiếng Việt 1 609 92A 33X | (23.2.17) Bosch Power Tools Hồ sơ kỹ thuật (2006/42/EC) tại: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Thông tin về Tiếng ồn/Độ rung Tiêu chuẩn âm thanh đo được xác định phù hợp với Qui chuẩn EN ISO 15744. Cấp âm thanh tiêu biểu gia quyền A của dụng cụ nén khí là: Cấp độ áp lực âm thanh 89 dB(A); cấp độ công suất âm thanh 100 dB(A) Tính Bất định K=3 dB. Mang dụng cụ bảo vệ thính giác! Tổng giá trị rung a

(tổng vector của ba hướng) và hệ số bất định K được xác định theo EN 28927: Dùng búa để Khoan bê tông:

Sự lắp vào Tay nắm phụ (xem hình A) Dụng cụ khí nén chỉ được phép sử dụng vì các lý do an toàn khi kèm theo tay cầm 10 bổ sung được lắp ghép. Tay nắm phụ 10 có thể chỉnh đặt ở bất cứ vị trí nào mà tạo ra được sự an toàn và tư thế làm việc thỏa mái nhất. – Vặn bu-long tai hồng điều chỉnh tay nắm phụ 4 theo chiều ngược chiều đồng hồ và chỉnh đặt tay nắm phụ 10 ở vào vị trí theo yêu cầu. Sau đó siết chặt bu-long tai hồng 4 lại theo chiều đồng hồ. Dường Xả Hơi Với đường dẫn khí thải, khí thải có thể được dẫn thông qua một vòi ống dẫn khí thải ra khỏi nơi gia công của bạn, đồng thời, có thể làm giảm tiếng động/tạo được sự yên lặng tốt nhất. Thêm vào đó, điều kiện làm việc của bạn được tốt hơn, vì nơi gia công của bạn không bị hơi dầu nhớt làm ô nhiễm hay quấy tung bụi, m ạt dăm lên. – Tháo bộ phận giảm thanh nằm ở cửa thải hơi 8 và thay vào bằng vòi nối hai đầu 9. – Nới lỏng kẹp đàn hồi vòng 12 của vòi ống xả khí thải , gắn vòi ống xả khí thải vào vòi nối hai đầu 9 và siết chặt kẹp đàn hồi vòng lại. Nối Nguồn Cung Cấp Hơi (xem hình B) Hãy chú ý rằng, áp suất không khí không được nhỏ hơn 5 bar (72,5 psi), bởi vì dụng cụ khí nén sẽ được hiển thị cho áp suất vận hành này. Để đạt được hiệu suất tối đa, đường kính trong của vòi ống cũng như ren nối phải phù hợp với các tiêu chí được liệt kê trong bảng “Thông số kỹ thuật”. Để duy trì toàn hiệu suất, chỉ được sử dụng các vòi ống có chiều dài tối đ a là 4 mét. Nguồn khí nén cung cấp phải không được có hơi ẩm và các vật từ ngoài lẫn vào để bảo vệ dụng cụ nén khí không bị hỏng, dơ bẩn, và rỉ sét. Ghi Chú: Việc sử dụng thiết bị bảo dưỡng khí nén là cần thiết. Việc này bảo đảm cho dụng cụ nén khí hoạt động trong điều kiện tốt nhất. Tuân thủ các hướng dẫn cách sử dụng thiết b ị bảo dưỡng. Tất cả phụ kiện lắp ráp, ống nối, và vòi ống phải được định cỡ để đáp ứng đúng yêu cầu về áp suất và khối lượng hơi. Tránh sự làm nghẽn hẹp đường cung cấp hơi do bị:

v. d. kẹp, thắt nút, hoặc căng dãn ra!

Trong trường hợp không biết chắc, hãy đo áp suất bằng một áp kế ngay tại đường c ấp hơi trong lúc dụng cụ nén khí đang hoạt động. Nối Nguồn Cấp Hơi Vào Dụng Cụ Nén Khí – Vặn khớp nối máy 9 vào trong đầu nối ống dẫn hơi vào 7. Để tránh hư hỏng cho các bộ phận bên trong van của dụng cụ, bạn phải sử dụng một chìa vặn mở miệng (cỡ 22 mm) để chịu lực phản hồi ngay tại đầu ch ặn ngoài của đầu nối của đường dẫn hơi vào 7 khi bắt vít/tháo vít khớp nối máy 9. – Nới lỏng kẹp đàn hồi vòng 12 của ống dẫn hơi vào 13 và gắn ống dẫn hơi vào lên trên vòi nối hai đầu 9 bằng cách vặn chặt kẹp đàn hồi vòng. Ghi Chú: Luôn luôn nối ống dẫn hơi vào dụng cụ nén khí trước, sau đó vào thiết bị bả o dưỡng. Chọn Lựa Mâm Cặp Khoan và Dụng Cụ Để khoan búa và đục (chỉ đục với phụ kiện MV 200), cần phải có dụng cụ SDS-plus để lắp vào mâm cặp khoan SDS-plus. Để khoan gỗ, kim loại, gốm và nhựa mủ cũng như để bắt vít mà không có động tác đập, hãy sử dụng loại dụng cụ không phải loại SDS-plus (vd., các mũi khoan có chuôi hình trụ). Đối với các dụng cụ này, cần sử dụng loại mâm cặp khoan dùng chìa hay không dùng chìa. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 238 Thursday, February 23, 2017 11:46 AMTiếng Việt | 239 Bosch Power Tools 1 609 92A 33X | (23.2.17) Thay Mâm Cặp Khoan Loại Dùng Chìa Vặn Để vận hành với dụng cụ không phải là SDS-plus (vd., khoan có chuôi hình trụ), phải lắp loại mâm cặp khoan thích hợp vào (mâm cặp khoan cần chìa hay không cần chìa, phụ kiện). Lắp Mâm Cặp Khoan Loại Dùng Chìa (xem hình C) – Vặn chuôi tiếp hợp SDS-plus 16 vào trong mâm cặp khoan loại dùng chìa 15. Bắt cố định mâm cặp khoan loại dùng chìa 15 bằng vít giữ cố định 14. Xin vui lòng lưu ý vít giữ cố định có ren trái. Lắp Mâm Cặp Khoan Loại Dùng Chìa (xem hình D) – Làm sạch cán chuôi của chuôi tiếp hợp và bôi một lớp mỏng dầu bôi trơn lên. – Lắp mâm cặp khoan loại dùng chìa với phần chuôi tiếp hợp vào trong phần lắp dụng cụ bằng động tác xoay cho đến khi được tự động khóa lại. – Kiểm tra hiệu quả khóa bằng cách kéo thử mâm cặp khoan loại dùng chìa ra. Tháo Mâm Cặp Khoan Loại Dùng Chìa – Đẩy vòng khóa 3 ra phía sau và kéo mâm cặp khoan loại dùng chìa ra 15. Thay Dụng Cụ Chụp ngăn bụi 2 hầu như ngăn cản toàn bộ bụi khoan vào trong phần lắp dụng cụ trong lúc vận hành. Khi lắp dụng cụ vào, bảo đảm rằng chụp ngăn bụi 2 không bị làm hư hỏng. Chụp ngăn bụi bị hư hỏng phải được thay ra ngay lập tức. Chúng tôi khuyến nghị việc thay thế này do một đại lý phục vụ hậ u mãi thực hiện. Lắp Dụng Cụ Khoan SDS-plus (xem hình E) Mâm cặp khoan SDS-plus cho phép thay đổi dụng cụ khoan được đơn giản và tiện lợi mà không cần tới các dụng cụ phụ trợ khác. – Làm sạch và thoa một lớp mỏng dầu bôi trơn lên chuôi của dụng cụ. – Lắp dụng cụ vào bằng cách xoay vặn dụng cụ vào ổ lắp dụng cụ cho đến khi tự ăn vào khớp. – Ki ểm tra xem đã cài chắc chưa bằng cách kéo thử dụng cụ ra. Theo như yêu cầu của hệ thống, dụng cụ khoan SDS-plus có thể chuyển động tự do. Điều này tạo ra sự đảo tỏa tròn khi chạy không tải ở một mức nào đó, việc này không làm ảnh hưởng đến độ chính xác của lỗ khoan, vì mũi khoan định tâm của chính nó trong khi khoan. Thay Dụng Cụ Khoan SDS-plus Ra (xem hình F) – Đẩy vòng khóa xuống 3 và l ấy dụng cụ ra. Lắp Dụng Cụ Khoan Không Phải Loại SDS-plus Ghi Chú: Không sử dụng dụng cụ không phải loại SDS-plus để khoan hay đục có động tác búa! Khoan hay đục có động tác búa làm hỏng dụng cụ không phải loại SDS-plus và mâm cặp của chúng. – Lắp mâm cặp khoan loại dùng chìa 15 (xem “Thay Mâm Cặp Khoan Loại Dùng Chìa Vặn”, trang 239). – Mở mâm cặp khoan dùng khóa 15 bằng cách vặn cho đến khi dụng cụ có thể lắp vào được. L

dụng cụ vào. – Tra chìa vặn mâm cặp vào trong các lỗ tương ứng của mâm cặp khoan loại dùng chìa 15 và siết đều các lỗ để kẹp chặt dụng cụ lại. Thay Dụng Cụ Khoan Không Phải Loại SDS-plus

– Vặn vòng xoay của mâm cặp khoan loại dùng chìa 15 bằng chìa vặn mâm cặp khoan theo ngược chiều đồng hồ cho đến khi có thể tháo dụng cụ khoan ra. Hướng Dẫn Vận Hành Đưa vào họat động Dụng cụ khí nén làm việc với áp suất tối ưu 5 bar (72,5 psi), áp suất này được đo tại cửa dẫn không khí trên dụng cụ khí nén mở. Chỉnh Đặt Phương Thức Hoạt Động Với công tắc va đập/dừng 5, bạn hãy chọn kiểu vận hành của dụng cụ khí nén. Ghi Chú: Chỉ thay đổi kiểu vận hành khi dụng cụ khí nén tắt! Dụng cụ khí nén có thể bị hư h ại. – Vặn gạc chọn phương thức hoạt động 5 về vị trí theo yêu cầu. Bắt Đầu và Ngừng Để tiết kiệm năng lượng, bạn chỉ bật dụng cụ khí nén khi cần sử dụng. – Để mở dụng cụ nén khí, nhấn công tắc Tắt/Mở (cần bẩy) 6 và giữ nhấn trong suốt các công đoạn làm việc.

trí để khoan thường không có động tác đập để khoan gỗ, gốm, kim loại và nhựa mủ cũng như để bắt vít Vị trí để đục

OBJ_BUCH-2092-002.book Page 239 Thursday, February 23, 2017 11:46 AM240 | Tiếng Việt 1 609 92A 33X | (23.2.17) Bosch Power Tools – Để tắt máy dụng cụ nén khí, thả công tắc Tắt/Mở ra 6. Hướng Dẫn Sử Dụng Sự quá tải làm cho dụng cụ nén khí bị dừng lại hay giảm tốc độ cũng sẽ không làm cho mô-tơ bị hỏng. Điều Chỉnh Cỡ Định Độ sâu (xem hình G) Cỡ sâu muốn khoan X có thể chỉnh đặt bằng cỡ định độ sâu 11. – Nới lỏng vít tai hồng 4 trên tay cầm 10. – Kéo cỡ định độ sâu ra cho đến khi khoảng cách giữa đầu mũi khoan và đầ u cỡ định độ sâu thích ứng với chiều sâu lổ khoan muốn có X. – Siết chặt vít tai hồng lại như cũ. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Chỉ nhờ chuyên viên có tay nghề bảo dưỡng và sửa chữa. Với cách thức này, ta có thể bảo đảm sự an toàn của dụng nén khí được giữ nguyên. Mọi trung tâm phục vụ khách hàng Bosch có thể thực hiện công việc này một cách đáng tin và nhanh chóng. Làm Vệ Sinh Định Kỳ – Thường xuyên làm sạch lưới lọc ở đường dẫn hơi vào. Để thực hiện, tháo khớp nối hai đầu 9 và rũ bụi và các chất bẩn ra khỏi lưới lọc. Sau đó gắn chặt khớp nối hai đầu vào như cũ. – Nước và các chất bẩn trong hơi nén có thể hình thành cứt sắt và làm nghẽn cánh quạt, van, v.v. Để ngăn ngừa điều này, nên nhỏ vào đường dẫn hơi vào một vài giọt nhớt động cơ 7. Nối lại dụng cụ nén khí vào nguồn cung cấp hơi (xem “Nối Nguồ n Cung Cấp Hơi”, trang 238) và để cho dụng cụ chạy trong 5 –10 giây đồng thời dùng một miếng giẻ thấm dầu bị chảy ra. Nếu dụng cụ nén khí không được sử dụng đã lâu, việc bôi trơn này phải luôn được thực hiện. Bảo Trì Định Kỳ – Dùng dung môi loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy đầu tiên. Làm theo hướng dẫn cách sử dụ ng và thải bỏ dung môi của nhà sản suất. Dùng dầu bôi trơn hộp truyền động của Bosch để bôi trơn hộp truyền động. Qui trình bôi trơn được thực hiện lại cho mỗi 300 giờ sau lần bảo dưỡng hộp truyền động đầu tiên. Mỡ đặc biệt dùng cho hộp truyền động (225 ml) Mã số máy 3 605 430 009 – Phải nhờ thợ chuyên môn kiểm tra định kỳ quạt gió của mô-tơ và, nếu cần, thay mới. Bôi trơn Dụng cụ Nén khí loại không thuộc Dòng Sản Phẩm CLEAN Tất cả dụng cụ nén khí Bosch không nằm trong dòng máy CLEAN (một số loại mô-tơ gió đặt biệt vận hành bằng khí nén không có dầu bôi trơn), cần có một lượng nhỏ dầu bôi trơn pha trộn vào trong luồng hơi của khí nén. Cần có ống tra dầu vào khí nén được lắp đặt ở thiết bị bảo dưỡng n ối với dụng cụ nén khí (xin liên hệ với nhà sản xuất máy nén khí để biết thêm chi tiết). Để bôi trơn trực tiếp dụng cụ nén khí hay khi tiếp thêm dầu nhờn cho bộ lọc/thiết bị điều tiết-bôi trơn, hãy sử dụng dầu máy loại SAE 10 hay SAE 20. Phụ kiện Về chương trình phụ tùng chất lượng, bạn có thể được thông tin qua internet tại địa chỉ www.bosch-pt.com hoặc tại đại lý chuyên trách. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Để tìm hiểu thông tin và đặt hàng phụ tùng, xin vui lòng viết đủ 10 con số đã được ghi trên nhãn của dụng cụ nén khí. Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận d ịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng. Việt Nam Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN Tầng 10,194 Golden Building 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh Việt Nam Tel.: (08) 6258 3690 Ext 413 Fax: (08) 6258 3692 hieu.lagia@vn.bosch.com www.bosch-pt.com Thải bỏ Dụng cụ nén khí, phụ kiện, và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Tuân thủ mọi qui định có thể thực hiện được cho môi trường khi thải bỏ mỡ và dung môi đã qua sử dụng. Thải bỏ quạt gió mô-tơ một cách thích hợp! Quạt gió mô-tơ có chứa chất Teflon. Không được OBJ_BUCH-2092-002.book Page 240 Thursday, February 23, 2017 11:46 AMTiếng Việt | 241 Bosch Power Tools 1 609 92A 33X | (23.2.17) đốt nóng quá 400 °C, bởi vì việc này có thể dẫn đến việc hình thành các loại khí độc. Nếu dụng cụ nén khí của bạn không sử dụng được nữa, hãy gửi về trung tâm xử lý dụng cụ phế thải hoặc gửi trả cho người bán hàng của bạn – ví dụ, một trung tâm bảo trì do Bosch ủy nhiệm. Được quyền thay đổi nội dung mà không phải thông báo trước. OBJ_BUCH-2092-002.book Page 241 Thursday, February 23, 2017 11:46 AM242 | 1 609 92A 33X | (7.9.16) Bosch Power Tools
