ПОСІБНИК КОРИСТУВАЧА DBH 740 R BOSCH

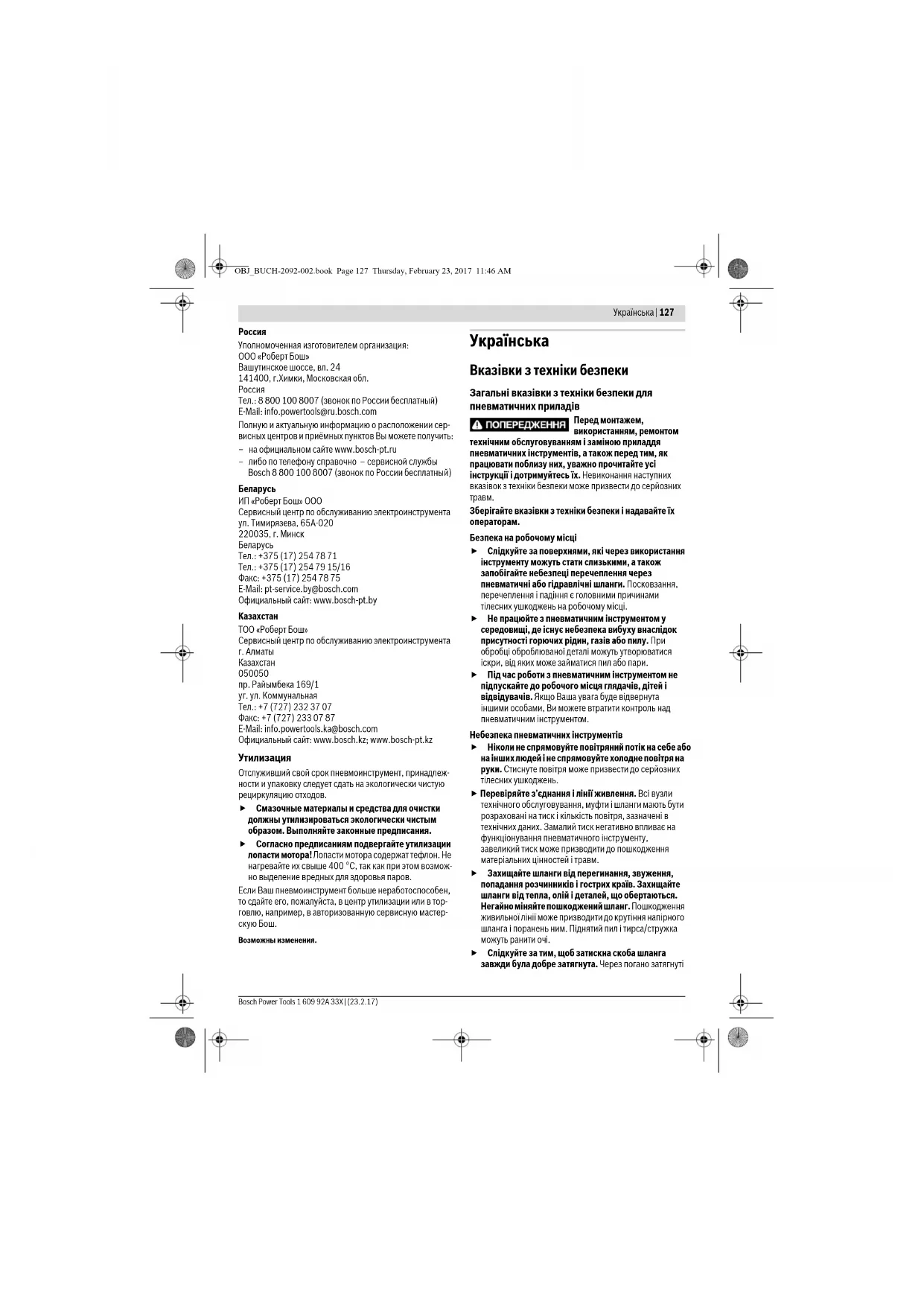

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки для пневматичних приладів Перед монтажем, використанням, ремонтом технічним обслуговуванням і заміною приладдя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки може призвести до серйозних

Зберігайте вказівки з техніки безпеки і надавайте їх операторам. Безпека на робочому місці Слідкуйте за поверхнями, які через використання інструменту можуть стати слизькими, а також запобігайте небезпеці перечеплення через пневматичні або гідравлічні шланги. Посковзання, перечеплення і падіння є головними причинами тілесних ушкоджень на робочому місці. Не працюйте з пневматичним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. При обробці оброблюваної деталі можуть утворюватися іскри, від яких може займатися пил або пари. Під час роботи з пневматичним інструментом не підпускайте до робочого місця глядачів, дітей і відвідувачів. Якщо Ваша увага буде відвернута іншими особами, Ви можете втратити контроль над пневматичним інструменто

Небезпека пневматичних інструментів Ніколи не спрямовуйте повітряний потік на себе або на інших людей і не спрямовуйте холодне повітря на руки. Стиснуте повітря може призвести до серйозних тілесних ушкоджень. Перевіряйте з’єднання і лінії живлення. Всі вузли технічного обслуговування, муфти і шланги мають бути розраховані на тиск і кількість повітря, зазначені в технічних даних. Замалий тиск негативно впливає на функціонування пневматичного інструменту, завеликий тиск може призводити до пошкодження матеріальних цінностей і травм. Захищайте шланги від перегинання, звуження, попадання розчинників і гострих країв. Захищайте шланги від тепла, олій і деталей, що обертаються. Негайно міняйте пошкоджений шланг. Пошкодження живильної лінії може призводити до крутіння напірного шланга і поранень ним. Піднятий пил і тирса/стружка можуть ранити оч

Слідкуйте за тим, щоб затискна скоба шланга завжди була добре затягнута. Через погано затягнуті OBJ_BUCH-2092-002.book Page 127 Thursday, February 23, 2017 11:46 AM128 | Українська 1 609 92A 33X | (23.2.17) Bosch Power Tools або пошкоджені шлангові скоби може неконтрольовано виходити повітря. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з пневматичним інструментом. Не користуйтеся пневматичним інструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні пневматичним інструментом може призводити до серйозних травм. Вдягайте робочий одяг та обов’язково вдягайте захисні окуляри. Особисте захисне спорядження, як напр., захист органів дихання, захисне взуття, що не ковзається, захисна каска або навушники, – в залежності від інструкцій роботодавця або вимог техніки безпеки чи санітарних норм – зменшує ризик

Уникайте ненавмисного вмикання. Перш ніж під’єднувати пневматичний інструмент до повітря, піднімати або переносити його, упевніться в тому, що пневматичний інструмент вимкнений. Перенесення пневматичного інструменту з пальцем на вимикачі або підключення уві мкнутого пневматичного інструменту до повітря може призводити до нещасних

Перед тим, як вмикати пневматичний інструмент, приберіть налагоджувальні інструменти. Знаходження налагоджувального інструмента в деталі пневматичного інструменту, що обертається, може призводити до травм. Не переоцінюйте себе. Зберігайте стійке положення та рівновагу. Стійке положення і відповідне положення тіла дозволять Вам краще зберігати контроль над пневматичним інструментом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей, що рухаються. Просторий одяг, прикраси або довге волосся можуть попадати в деталі, що обертаються. Якщо існує можливість для монтажу пиловідсмоктувальних та пилозбірних пристроїв, перевірте, щоб правильно вони під’єднані та правильно використовуються. Використання таких пристроїв з меншує ризик виникнення небезпечних ситуацій через пил. Не вдихайте безпосередньо відпрацьоване повітря. Слідкуйте за тим, щоб відпрацьоване повітря не потрапляло в очі. Відпрацьоване повітря, що виходить з пневматичного інструменту, може містити воду, олію, металеві частинки та забруднення з компресора. Це може шкодити здоров’ю. Правильне поводження та користування пневматичними інструментами Для закріплення або підпирання оброблюваного матеріалу користуйтеся затискними пристроями або лещатами. Притримуючи оброблювану деталь однією рукою або притискуючи її до тіла, неможливо досить безпечно працювати з пневматичним інструментом. Не перенавантажуйте пневматичний інструмент. Використовуйте такий пневматичний інструмент, що спеціально призначений для Ваших видів робіт. Придатний пневматичний інструм ент працює краще та надійніше в зазначеному діапазоні його потужності. Не користуйтеся пневматичним інструментом, якщо пошкоджений вимикач. Пневматичний інструмент, що не вмикається або не вимикається, є небезпечним і потребує ремонту. Перед тим, як налаштовувати інструмент, міняти приладдя або якщо Ви довгий час не будете користуватися інструментом, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного інструменту. Зберігайте пневматичні інструменти, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися пневматичним інструментом особам, що не знайомі з його роботою або не читали цю інструкцію. У разі застосування недосвідченими особами пневматичні інструменти несуть в собі

Старанно доглядайте за Вашим пневматичним інструментом. Перевіряйте, щоб рухомі деталі інструменту бездоганно працювали та не заїдали та щоб деталі, які можуть впливати на функціонування пневматичного інструменту, не були поламаними або пошкодженими. Перш, ніж користуватися пневматичним інструментом, пошкоджені деталі треба відремонтувати. Велика кількість нещасних випадків спри чиняється поганим доглядом за пневматичними інструментами. Тримайте різальні інструменти нагостреними і чистими. Старанно доглянуті різальні інструменти з гострими різальними краями менш заклинюються і їх легше вести. Використовуйте пневматичний інструмент, приладдя до нього, вставні робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Це допоможе максимально зменшити утворення пилу, вібрацію і шуми. Налаштовувати, регулювати та використовувати пневматичні інструменти дозволяється лише кваліфікованим і навченим операторам. Вносити зміни до пневматичного інструменту забороняється. Такі зміни можуть зменшити дієвість заходів з техніки безпеки і збільшити ризик для

Ремонтувати пневмоприлад дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Лише так робота з пневмоприладом не буде викликати небезпеки. OBJ_BUCH-2092-002.book Page 128 Thursday, February 23, 2017 11:46 AMУкраїнська | 129 Bosch Power Tools 1 609 92A 33X | (23.2.17) Вказівки з техніки безпеки для пневматичних перфораторів Перевірте, чи чітко читається заводська табличка. За необхідністю зверніться до виробника за новою. У випадку поломки оброблюваної заготовки або приладдя чи навіть самого пневматичного інструменту частини можуть розлітатися з високою

При експлуатації, а також під час ремонту, техобслуговування і заміни приладдя пневматичного інструменту завжди обов’язково носіть протиударні захисні окуляри. Необхідний ступінь захисту визначається окремо для кожного конкретного випадку використання інструменту. Під час виконання робіт над головою одягайте захисну каску. Таким чином, ви зможете уникнути

Користуйтеся пневматичним інструментом тільки тоді, якщо зубило забезпечене від випадіння. Інакше може статися, що робочий інструмент зіскочить та відлетить. Спрацьовані, деформовані чи поламані деталі пристрою для кріплення інструмента необхідно замінювати. Таким чином, ви зможете уникнути травм. Перш ніж вмикати пневматичний інструмент, міцно встановіть його на оброблюваній поверхні. Оператор і обслуговуючий персонал повинні мати належну фізичну форму, щоб бути в змозі працювати з пневматичним інструментом таких розмірів, з такою вагою і такою потужністю. Будьте готові до несподіваних рухів пневматичного інструменту, які можуть виникнути внаслідок реакційних моментів або поломки вставного робочого інструмента. Міцно тримайте пневматичний інструмент, тримайте своє тіло та руки у положенні, в якому Ви зможете протистояти цим рухам. Ці застережні заходи поможуть запобігти

Обережно! При тривалій експлуатації пневматичного інструменту вставний робочий інструмент може нагріватися. Вдягайте захисні

При перебоях з постачанням повітря і при зменшенні робочого тиску вимкніть пневматичний інструмент. Перевірте робочий тиск і знову увімкніть інструмент, коли робочий тиск знову буде оптимальним. Під час роботи з пневматичним інструментом в оператора можуть виникнути неприємні відчуття в кистях, руках, плечах, шиї або в інших частинах тіла. Для роботи з цим пневматичним інструментом станьте у зручну позу, не забувайте надійно тримати інструмент і уникайте незручних положень або положень, в яких важко зберігати рівновагу. Під час тривалої роботи оператор повинен змінювати положення тіла для запобігання незручності та

Оператору не можна ігнорувати такі симптоми, як напр., тривале нездужання, поява скарг, часте серцебиття, болі, свербіж, глухота, печіння або заніміння. Оператор повинен повідомити про це роботодавцю і звернутись за кваліфікованою медичною консультацією. Ніколи не використовуйте зубило в якості ручного інструмента. Зубило було термічно оброблене і може

Використовуйте тільки гострі зубила. При використанні тупого робочого інструмента можуть виникнути надто сильні вібрації та втомне руйнування. Ніколи не охолоджуйте гаряче приладдя у воді. Це може призвести до крихкості та передчасного ламання. Ніколи не використовуйте зубило в якості важеля. Інакше воно мо же зламатися. Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям. Уникайте контакту з проводкою, що знаходиться під напругою. Пневмоінструмент не має ізоляції, і контакт з проводкою, що знаходиться під напругою, може призвести до ураження електричним струмом. Пил, що утворюється при обробці наждаком, розпилюванні, шліфуванні, свердленні і подібних роботах, може бути канцерогенним, шкідливим для плода або змінювати спадковий матеріал. Зокрема, пил

–свинець у фарбах і лаках; –кристалічний кремнезем в цеглі, цементі та інших матеріалах, що застосовуються при муруванні стін; –арсен і хромат в деревині, що була оброблена хімікатами. Ризик захворювання залежить від того, як часто Ви зазнавали дію цих речовин. Для зменшення небезпеки треба працювати в добре провітрюваних приміщеннях і вдягати відповідне захисне спорядження (напр., спеціальний респіратор, що відфільтровує навіть щонайменші пилини). При роботі із заготовкою можуть виникнути додаткові шуми, яких можна запобігти за допомогою відповідних заходів, напр., використання ізоляційних матеріалів при дзеленчанні при контакті із заготовкою.

Експлуатуйте пневматичний інструмент так, щоб виникало якомога менше пилу, наприклад, шляхом зволоження оброблюваного матеріалу. OBJ_BUCH-2092-002.book Page 129 Thursday, February 23, 2017 11:46 AM130 | Українська 1 609 92A 33X | (23.2.17) Bosch Power Tools Якщо пневматичний інструмент оснащений шумоглушником, завжди перевіряйте його наявність на своєму місці і добрий робочий стан. Вібрація може завдати шкоди нервам і кровообігу кистей і рук. Вдягайте вузькі рукавички. Через потік повітря рукоятки пневматичних інструменти можуть охолоджуватись. Теплі руки менш вразливі до вібрації. Широкі рукавички можуть зачепитись у деталях, що обертаються. Якщо шкіра на пальцях або кистях німіє, свербить, болить або біліє, припиніть роботу з пневматичним інструментом, повідомте про це роботодавцю і зверніться до лікаря. Не тримайте змінний робочий інструмент під час

Тримайте пневматичний інструмент не занадто міцно, але впевнено відповідно до сил реакції руки. Чим міцніше Ви тримаєте інструмент, тим більше може посилитись вібрація. Якщо використовуються універсальні обертальні зчеплення (кулачкові муфти), необхідно встановлювати стопорні штифти. Використовуйте запобіжний тросик для шланга, щоб уникнути порушення з’єднання шланга з пневматичним інструментом або шлангів між собою. Ніколи не переносьте пневматичні інструменти за

Негайно вимкніть пневматичний інструмент, якщо вставний робочий інструмент заклинило. Будьте готові до високих реактивних моментів, що призводять до сіпання. Вставний робочий інструмент заклинює, як

– пневматичний інструмент перенавантажений, – перекошений в оброблюваній заготовці або – якщо носик пневматичний інструмент виходить з оброблюваного матеріалу. Для погашення реакційних моментів використовуйте допоміжний пристрій, наприклад, опору. Якщо це неможливо, використовуйте додаткову рукоятку. Ніколи не тримайте руку поблизу від робочого інструмента, що обертається. Ви можете поранитися. Не давайте свердлу битися об оброблювану заготовку. Це може призвести до значного посилення

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим пневмоприладом. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися пневмоприладом. Символ Значення Перед монтажем, використанням, ремонтом технічним обслуговуванням і заміною приладдя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки й інструкцій може призвести до серйозних травм. Вдягайте навушники. Шум може пошкодити слух. Вдягайте захисні окуляри! Вт Ват Потужність Нм Ньютон-метр Одиниця енергії (обертальний

Кількість обертів на холостому ходу bar psi

cfm літри за секунду кубічні фути за хвилину Витрата повітря дБ децибели Особлива одиниця

QC Швидкозатискний патрон

Символ внутрішнього шестигранника

UNF стандарт точної різі США (Єдиний національний еталон точної обробки

NPT різь Уітворта національний стандарт трубної різі США Сполучна різь OBJ_BUCH-2092-002.book Page 130 Thursday, February 23, 2017 11:46 AMУкраїнська | 131 Bosch Power Tools 1 609 92A 33X | (23.2.17) Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням пневматичного приладу і залишайте її перед собою увесь час, коли Ви будете читати інструкцію з експлуатації. Призначення Пневматичний інструмент призначений для перфорації в бетоні, цеглі та камені, а також для легкого довбання. Він також придатний для безударного свердління в деревині, металі, кераміці і пластмасі. Перфоратор придатний для використання в мокрих і вологих приміщеннях, а також на будівельних майданчиках надворі. Інформація щодо шуму і вібрації Рівень шумів визначений відповідно до європейської норми EN ISO 15744. А-зважений рівень звукового тиску від пневмоприладу, як правило, становить: звукове навантаження 89 дБ(A); звукова потужність 100 дБ(A). Похибка K=3 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 28927: перфорація в бетоні: a

свердлення в металі: a

Зображені компоненти Нумерація зображених компонентів посилається на зображення пневматичного приладу на сторінці з

1 Патрон 2 Пилозахисний ковпачок 3 Фіксуюча втулка 4 Гвинт-баранчик для регулювання додаткової

5 Перемикач режиму свердлення/довбання 6 Вимикач 7 Сполучний штуцер на вході повітря 8 Отвір для виходу повітря з шумоглушником 9 Шланговий ніпель 10 Додаткова рукоятка 11 Обмежувач глибини 12 Хомут 13 Шланг для подачі повітря 14 Ф іксуючий гвинт зубчастого свердлильного патрона* 15 Зубчастий свердлильний патрон* 16 Хвостовик з SDS-plus для свердлильного патрона* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічних даних» продукт відповідає таким нормам або нормативним документам: EN ISO 11148 відповідно до положень директиви 2006/42/ЄC. Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017

Додаткова рукоятка (див. мал. A) З міркувань техніки безпеки користуватися пневматичним інструментом дозволяється лише з монтованою додатковою рукояткою 10. Додаткову рукоятку 10 можна повертати в будь-яке положення, що забезпечує зручну роботу без втомлення

– Відкрутіть гвинт-баранчик для регулювання додаткової рукоятки 4 проти стрілки годинника і поверніть додаткову рукоятку 10 в бажане положення. Після Пневматичний перфоратор Товарний номер 0 607 557 501 Макс. кількість обертів під навантаженням

Корисна потужність Вт 740 Діаметр розсвердлювального отвору, макс.:

SDS-plus Макс. робочий тиск на робочому інструменті

72,5 Приєднувальна різьба шлангового штуцера G1/4" Чистий діаметр шланга мм 13 Споживання повітря на холостому ходу

31,8 Вага відповідно до EPTA- Procedure 01:2014

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 131 Thursday, February 23, 2017 11:46 AM132 | Українська 1 609 92A 33X | (23.2.17) Bosch Power Tools цього затягніть гвинт-баранчик 4 повертанням за стрілкою годинника. Відведення відпрацьованого повітря Цілеспрямованим відведенням відпрацьованого повітря Ви можете відводити відпрацьоване повітря через шланг з Вашого робочого місця, одночасно забезпечуючи оптимальне глушіння шумів. Крім того, цим Ви покращите Ваші умови роботи, оскільки Ваше робоче місце більше не буде забруднюватися жирним повітрям і в повітрі не буде пилу та тирси/стружки. – Відкрутіть шумоглушник на виході повітря 8 і поставте на його місце шланговий ніпель 9. –Послабте хомут 12 шланга для відпрацьованого повітря і закріпіть шланг для відпрацьованого повітря на шланговому ніпелі 9, туго затягнувши шланговий

Підключення до джерела повітря (див. мал. B) Слідкуйте за тим, щоб тиск повітря був не меншим за 5 бар (72,5 psi), оскільки пневматичний інструмент розрахований на цей робочий тиск. Для досягнення максимальної потужності мають бути витримані зазначені в таблиці «Технічні дані» значення чистого діаметра шланга і приєднувальної різі. Щоб отримати повну потужність, використовуйте лише шланги довжиною до макс. 4 м. Щоб на пневматичному приладі не утворювалося пошкоджень, забруднень і іржі, напірне повітря не повинне містити чужорідних частинок і вологи. Вказівка: Треба користуватися вузлом техоб- слуговування для стиснутого повітря. Такий вузол забезпечує бездоганне функціонування пневматичних

одержуйтеся інструкції з експлуатації вузла техобслуговування. Вся арматура, сполучні труби і шланги повинні бути розраховані на відповідний тиск і необхідну кількість

Уникайте звуження ліній, напр., внаслідок при- давлювання, перегинання або розтягування! У разі сумнівів перевірте тиск на вході повітря при увімкнутому пневматичному приладі за допомогою

Підключення повітря до пневматичного приладу – Закрутіть шланговий ніпель 9 в сполучний штуцер на вході повітря 7. Щоб запобігти пошкодженню внутрішніх частин клапана, при закручуванні і відкручуванні шлангового ніпеля 9 треба притримувати виступаючий сполучний штуцер на вході повітря 7 гайковим ключем (розмір під ключ 22

–Послабте хомути 12 шланга для подачі повітря 13 і закріпіть шланг для подачі повітря на шланговому ніпелі 9, туго затягнувши хомут. Вказівка: Шланг для подачі повітря треба завжди спочатку монтувати до пневматичного приладу і лише після цього до вузла техобслуговування. Вибір свердлильного патрона і робочих інструментів Для перфорації і довбання (довбання лише з приладдям MV 200) Вам потрібні робочі інструменти з SDS-plus, які можна встромити в свердлильний патрон з SDS-plus. Для свердлення без удару в деревині, металі, кераміці і пластмасі, а також закручування гвинтів використовуються робочі інструменти без SDS-plus (напр., свердла з циліндричним хвостовиком). Для таких робочих інструментів потрібний швидкозатискний свердлильний патрон або зубчаcтий свердлильний

Заміна зубчастого свердлильного патрона Щоб працювати з робочими інструментами без SDS-plus (напр., із свердлом з циліндричним хвостовиком), треба монтувати придатний свердлильний патрон (зубчастий або швидкозатискний свердлильний патрон, приладдя). Монтаж зубчастого свердлильного патрона (див.мал.C) – Закрутіть хвостовик з SDS-plus 16 в зубчастий свердлильний патрон 15. Зафіксуйте зубчастий свердлильний патрон 15 за допомогою фіксуючого гвинта 14. Зважайте на те, що фіксуючий гвинт має

Встромляння зубчастого свердлильного патрона (див.мал.D) –Прочистіть кінчик хвостовика і трохи змастіть його. –Повертаючи, встроміть зубчастий свердлильний патрон хвостовиком в затискач, щоб він увійшов у зачеплення. – Перевірте фіксацію , потягнувши за зубчастий свердлильний патрон. Виймання зубчастого свердлильного патрона – Потягніть фіксуючу втулку 3 назад і зніміть зубчастий свердлильний патрон 15. Заміна робочого інструмента Пилозахисний ковпачок 2 запобігає потраплянню в патрон пилу від свердлення під час роботи. Під час встромляння робочого інструмента слідкуйте за тим, щоб не пошкодити пилозахисний ковпачок 2. У разі пошкодження пилозахисного ковпачка його треба негайно замінити. Рекомендується робити це в сервісній майстерні. Встромляння робочих інструментів з SDS-plus (див.мал.E) Завдяки свердлильному патрону з SDS-plus робочий інструмент можна просто і зручно міняти без використання додаткових інструментів. –Прочистіть кінчик робочого інструмента, яким він встромляється в патрон, і трохи змастіть його. OBJ_BUCH-2092-002.book Page 132 Thursday, February 23, 2017 11:46 AMУкраїнська | 133 Bosch Power Tools 1 609 92A 33X | (23.2.17) –Повертаючи, встроміть робочий інструмент в патрон, щоб він увійшов у зачеплення. – Потягнувши за робочий інструмент, перевірте його

Робочий інструмент із SDS-plus сконструйований так, щоб він міг вільно рухатися. В результаті при роботі на холостому ході виникає радіальне биття. Це не впливає на точність просвердленого отвору, оскільки при свердленні свердло самоцентрується. Виймання робочих інструментів з SDS-plus (див.мал.F) – Потягніть фіксуючу втулку 3 назад і витягніть робочий інструмент. Встромляння робочих інструментів без SDS-plus Вказівка: Не використовуйте робочі інструменти без SDS- plus для перфорації і довбання! Робочі інструменти без SDS-plus і їх свердлильний патрон пошкоджуються при перфорації і довбанні. – Встроміть зубч астий свердлильний патрон 15 (див. «Заміна зубчастого свердлильного патрона», стор. 132). –Повертаючи, відкрийте зубчастий свердлильний патрон 15, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент. – Встроміть ключ до свердлильного патрона у відповідні отвори в зубчастому свердлильному патроні 15 і рівномірно затягніть робочий інструмент. Виймання робочих інструментів без SDS-plus – За допомогою ключа до свердлильного патрона поверніть втулку зубчастого свердлильного патрона 15 проти стрілки годинника, щоб можна було вийняти робочий інструмент. Експлуатація Початок роботи Пневматичний інструмент оптимально працює при робочому тиску 5 бар (72,5 psi), виміряному на вході повітря при увімкненому пневматичному інструменті. Встановлення режиму роботи За допомогою перемикача свердлення/довбання 5 Ви обираєте режим роботи пневматичного інструменту. Вказівка: Міняйте режим роботи лише при вимкненому пневматичному інструменті! В іншому разі пневматичний інструмент може пошкодитися. – Поверніть перемикач режиму свердлення/довбання 5 в бажане положення. Вмикання/вимикання З метою заощадження електроенергії вмикайте пневматичний інструмент, лише коли Ви будете працювати з ним. – Щоб увімкнути пневматичний прилад, натисніть вимикач 6 і тримайте його під час виконання робочої операції натиснутим. – Щоб вимкнути пневматичний прилад, відпустіть вимикач 6. Вказівки щодо роботи Несподіване навантаження призводить до сильного зменшення кількості обертів і навіть до зупинки приладу, але це не шкодить мотору. Настроювання обмежувача глибини (див. мал. G) За допомогою обмежувача глибини 11 можна встановлювати необхідну глибину свердлення X. – Відпустіть гвинт-баранчик 4 на додатковій рукоятці 10. – Витягніть обмежувач глибини настільки, щоб відстань між кінчиком свердла і кінчиком обмежувача глибини відповідала бажаній глибині свердлення X. – Знову затягніть гвинт-баранчик. Технічне обслуговування і сервіс Технічне обслуговування і очищення Техобслуговування та ремонт приладу дозволяється виконувати лише кваліфікованим фахівцям. Лише за таких умов Ваш пневматичного прилад і надалі буде залишатися безпечним. Авторизована майстерня Bosch виконує такі роботи швидко і надійно. Регулярне чищення – Регулярно прочищайте ситечко на вході повітря. Для цього відкрутіть шланговий ніпель 9 і прочистіть ситечко від пилу та забруднень. Після цього знову прикрутіть шланговий ніпель. – Вода і забруднення, що містяться у стиснутому повітрі, спричиняють утворення іржі і призводять до зносу пластинок, клапанів т.і. Щоб запобігти цьому, на вході повітря 7 треба крапнути декілька крапок моторної олії. Знову під’єднайте пневмоприлад до джерела повітря (див. «Підключення до джерела повітря», стор. 132) і дайте йому попрацювати 5 –10 с, збираючи ганчіркою

ю, що витікає. Повторюйте цю процедуру кожний раз перед тривалою перервою в користуванні пневматичним приладом. Положення для свердлення без удару в деревині, металі, кераміці і пластмасі, а також для закручування гвинтів

Положення для довбання

OBJ_BUCH-2092-002.book Page 133 Thursday, February 23, 2017 11:46 AM134 | Українська 1 609 92A 33X | (23.2.17) Bosch Power Tools Періодичне технічне обслуговування –Після перших 150 годин роботи прочистіть редуктор м’яким розчинником. Виконуйте вказівки виробника розчинника щодо користування і видалення. Потім змастіть редуктор спеціальним трансмісійним мастилом Bosch. Повторюйте процедуру очищення кожні 300 годин роботи, починаючи з першого

Спеціальне трансмісійне мастило (225 мл) Товарний номер 3 605 430 009 – Пластини мотора повинні регулярно перевірятися фахівцями і за необхідністю мінятися. Змащування пневматичних інструментів, які не належать до серії CLEAN В усіх пневматичних приладах Bosch, що не належать до серії CLEAN (спеціальний вид пневмати чного мотора, що працює на нежирному повітрі), до проточного повітря треба постійно додавати олійний туман. Необхідна для цього мазниця знаходиться на вузлі технічного об- слуговування компресора, що знаходиться попереду пневматичного приладу (докладну інформацію можна отримати у виготовлювача компресора). Для прямого змащування пневматичного приладу або для примішування олії через вузол техобслуговування треба використовувати моторну олію SAE 10 або SAE 20.

Повний асортимент високоякісного приладдя Ви можете подивитися в Інтернеті за адресою: www.bosch-pt.com або запитати в спеціалізованому магазині. Сервіс та надання консультацій щодо використання продукції При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці пневматичного приладу. Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірм

авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Пневматичний прилад, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Видаляйте мастила і очисні засоби екологічно чистим способом. Зважайте на законодавчі
