BRUKSANVISNING DBH 740 R BOSCH

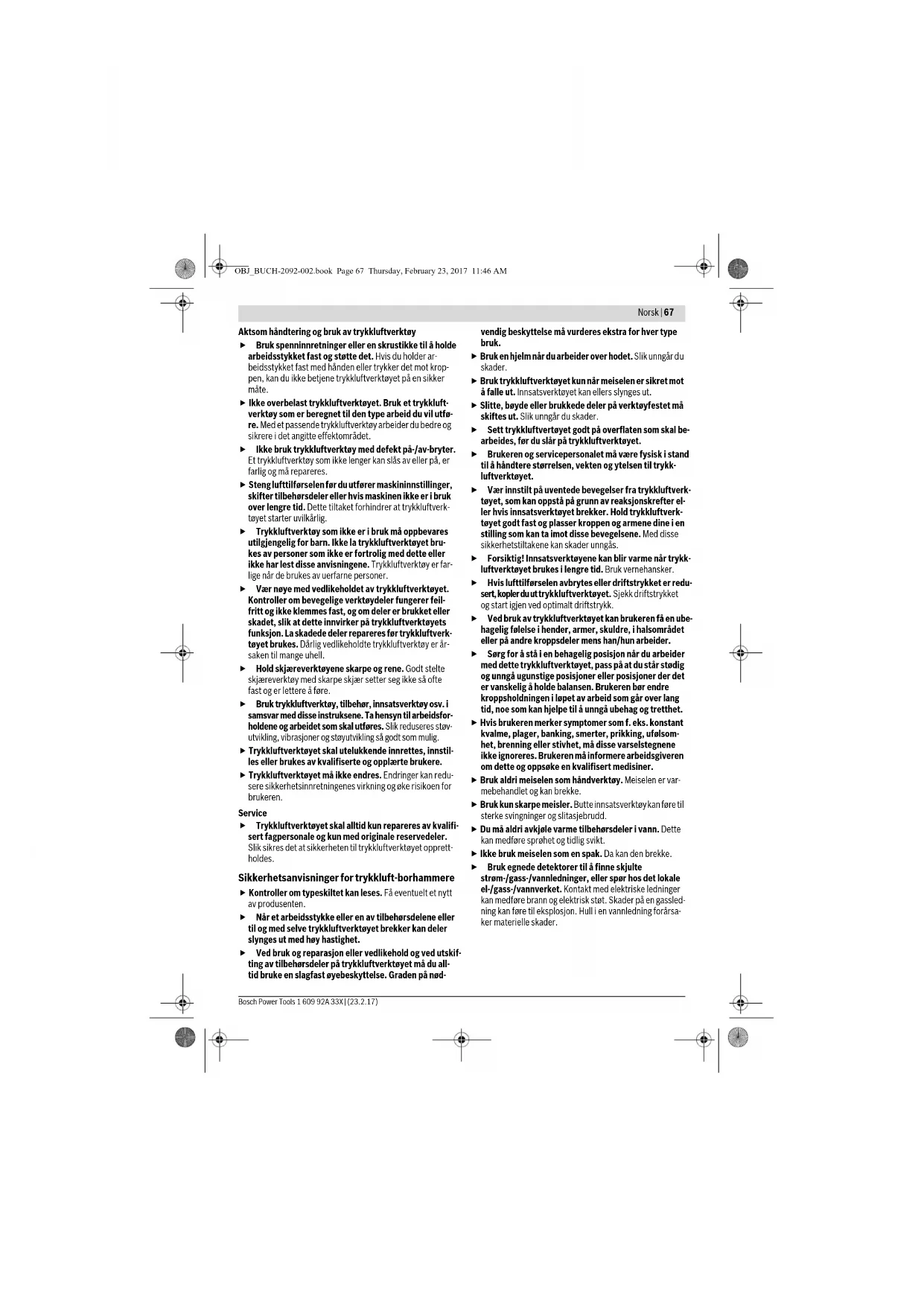

OBJ_BUCH-2092-002.book Page 65 Thursday, February 23, 2017 11:46 AM66 | Norsk 1 609 92A 33X | (23.2.17) Bosch Power Tools www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Tryckluftsverktyg, tillbehör och förpackning skall återvinnas på miljövänligt sätt. Hantera smörj- och rengöringsmedel på miljövänligt sätt. Beakta lagbestämmelserna. Avfallshantera motorlamellerna på föreskrivet sätt! I motorlamellerna ingår fluorkolväteplast. Får inte upphet- tas över 400 °C, i annat fall kan hälsovådliga ångor uppstå. När tryckluftsverktyget kasseras, lämna in verktyget för mate- rialåtervinning till avfallsanläggning eller till återförsäljaren t. ex. en auktoriserad Bosch-servicestation. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Generelle sikkerhetsinformasjoner for trykkluft- verktøy Les og følg alle informasjonene før du monterer, bruker, reparerer, vedlike- holder og skifter ut tilbehørdeler på trykkluftverktøyet el- ler arbeider i nærheten av dette. Hvis følgende sikkerhets- instrukser ikke følges kan det medføre alvorlige skader. Ta godt vare på sikkerhetsinstruksene og lever disse til brukeren. Sikkerhet på arbeidsplassen Pass på overflater som eventuelt er blitt glatte etter bruk av maskinen og på farer for snubling i luft- eller hydraulikkslangen. Hovedgrunner for skader på arbeids- plassen er når man sklir, snubler og faller. Ikke arbeid med trykkluftverktøyet i eksplosjonsutsat- te omgivelser – der det befinner seg brennbare væs- ker, gass eller støv. Ved bearbeidelse av arbeidsstykket kan det oppstå gnister som kan antenne støv eller damper. Hold tilskuere, barn og besøkende borte fra arbeids- plassen når du bruker trykkluftverktøyet. Hvis du blir forstyrret av andre personer under arbeidet, kan du miste kontrollen over trykkluftverktøyet. Sikkerhet for trykkluftverktøy Rett aldri luftstrømmen mot deg selv eller andre perso- ner og led kald luft bort fra hendene. Trykkluft kan forår- sake alvorlige skader. Kontroller koplingene og tilførselsledningene. Samtlige vedlikeholdsenheter, koplinger og slanger må med hensyn til trykk og luftmengde være tilpasset til de tekniske data. For svakt trykk innskrenker trykkluftverktøyets funksjon, for høyt trykk kan føre til materielle skader og personska- der. Beskytt slangene mot bretting, innsnevringer, løse- midler og skarpe kanter. Hold slangene unna varme, ol- je og roterende deler. Skift straks ut en skadet slange. En skadet tilførselsledning kan føre til en piskende trykk- luftslange og kan forårsake skader. Oppvirvlet støv eller spon kan føre til alvorlige øyeskader. Pass på at slangeklemmene alltid er godt trukket til. Slangeklemmer som ikke er trukket fast eller som er skadet kan la luften slippe ut ukontrollert. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et trykkluftverktøy. Ikke bruk trykkluftverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av trykkluftverktøyet kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke ver- nebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselvern, iht. arbeidsgive- rens instrukser eller slik arbeids- og helsevernforskriftene krever det, reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at trykkluftverktøyet er utkoplet før du kopler det til lufttilførselen, løfter det opp eller bærer det. Hvis du holder fingeren på på-/av-bryteren når du bærer trykkluftverktøyet eller kobler trykkluftverktøyet til lufttil- førselen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy før du slår på trykkluftverk- tøyet. Et innstillingsverktøy som befinner seg i en roteren- de del på trykkluftverktøyet, kan føre til skader. Ikke overvurder deg selv. Sørg for å stå stødig og i ba- lanse. Med en stødig posisjon og egnet kroppsholdning er det enklere å kontrollere trykkluftverktøyet i uventede situ- asjoner. Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinn- retninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene re- duserer farer på grunn av støv. Utblåsningsluften må ikke innåndes direkte. Unngå at utblåsningsluften kommer i øynene. Utblåsningsluften til trykkluftverktøyet kan inneholder vann, olje, metallpar- tikler og smuss fra kompressoren. Dette kan forårsake hel- seskader. ADVARSEL OBJ_BUCH-2092-002.book Page 66 Thursday, February 23, 2017 11:46 AMNorsk | 67 Bosch Power Tools 1 609 92A 33X | (23.2.17) Aktsom håndtering og bruk av trykkluftverktøy Bruk spenninnretninger eller en skrustikke til å holde arbeidsstykket fast og støtte det. Hvis du holder ar- beidsstykket fast med hånden eller trykker det mot krop- pen, kan du ikke betjene trykkluftverktøyet på en sikker måte. Ikke overbelast trykkluftverktøyet. Bruk et trykkluft- verktøy som er beregnet til den type arbeid du vil utfø- re. Med et passende trykkluftverktøy arbeider du bedre og sikrere i det angitte effektområdet. Ikke bruk trykkluftverktøy med defekt på-/av-bryter. Et trykkluftverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Steng lufttilførselen før du utfører maskininnstillinger, skifter tilbehørsdeler eller hvis maskinen ikke er i bruk over lengre tid. Dette tiltaket forhindrer at trykkluftverk- tøyet starter uvilkårlig. Trykkluftverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la trykkluftverktøyet bru- kes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Trykkluftverktøy er far- lige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av trykkluftverktøyet. Kontroller om bevegelige verktøydeler fungerer feil- fritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på trykkluftverktøyets funksjon. La skadede deler repareres før trykkluftverk- tøyet brukes. Dårlig vedlikeholdte trykkluftverktøy er år- saken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk trykkluftverktøy, tilbehør, innsatsverktøy osv. i samsvar med disse instruksene. Ta hensyn til arbeidsfor- holdene og arbeidet som skal utføres. Slik reduseres støv- utvikling, vibrasjoner og støyutvikling så godt som mulig. Trykkluftverktøyet skal utelukkende innrettes, innstil- les eller brukes av kvalifiserte og opplærte brukere. Trykkluftverktøyet må ikke endres. Endringer kan redu- sere sikkerhetsinnretningenes virkning og øke risikoen for brukeren. Service Trykkluftverktøyet skal alltid kun repareres av kvalifi- sert fagpersonale og kun med originale reservedeler. Slik sikres det at sikkerheten til trykkluftverktøyet opprett- holdes. Sikkerhetsanvisninger for trykkluft-borhammere Kontroller om typeskiltet kan leses. Få eventuelt et nytt av produsenten. Når et arbeidsstykke eller en av tilbehørsdelene eller til og med selve trykkluftverktøyet brekker kan deler slynges ut med høy hastighet. Ved bruk og reparasjon eller vedlikehold og ved utskif- ting av tilbehørsdeler på trykkluftverktøyet må du all- tid bruke en slagfast øyebeskyttelse. Graden på nød- vendig beskyttelse må vurderes ekstra for hver type bruk. Bruk en hjelm når du arbeider over hodet. Slik unngår du skader. Bruk trykkluftverktøyet kun når meiselen er sikret mot å falle ut. Innsatsverktøyet kan ellers slynges ut. Slitte, bøyde eller brukkede deler på verktøyfestet må skiftes ut. Slik unngår du skader. Sett trykkluftvertøyet godt på overflaten som skal be- arbeides, før du slår på trykkluftverktøyet. Brukeren og servicepersonalet må være fysisk i stand til å håndtere størrelsen, vekten og ytelsen til trykk- luftverktøyet. Vær innstilt på uventede bevegelser fra trykkluftverk- tøyet, som kan oppstå på grunn av reaksjonskrefter el- ler hvis innsatsverktøyet brekker. Hold trykkluftverk- tøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot disse bevegelsene. Med disse sikkerhetstiltakene kan skader unngås. Forsiktig! Innsatsverktøyene kan blir varme når trykk- luftverktøyet brukes i lengre tid. Bruk vernehansker. Hvis lufttilførselen avbrytes eller driftstrykket er redu- sert, kopler du ut trykkluftverktøyet. Sjekk driftstrykket og start igjen ved optimalt driftstrykk. Ved bruk av trykkluftverktøyet kan brukeren få en ube- hagelig følelse i hender, armer, skuldre, i halsområdet eller på andre kroppsdeler mens han/hun arbeider. Sørg for å stå i en behagelig posisjon når du arbeider med dette trykkluftverktøyet, pass på at du står stødig og unngå ugunstige posisjoner eller posisjoner der det er vanskelig å holde balansen. Brukeren bør endre kroppsholdningen i løpet av arbeid som går over lang tid, noe som kan hjelpe til å unngå ubehag og tretthet. Hvis brukeren merker symptomer som f. eks. konstant kvalme, plager, banking, smerter, prikking, ufølsom- het, brenning eller stivhet, må disse varselstegnene ikke ignoreres. Brukeren må informere arbeidsgiveren om dette og oppsøke en kvalifisert medisiner. Bruk aldri meiselen som håndverktøy. Meiselen er var- mebehandlet og kan brekke. Bruk kun skarpe meisler. Butte innsatsverktøy kan føre til sterke svingninger og slitasjebrudd. Du må aldri avkjøle varme tilbehørsdeler i vann. Dette kan medføre sprøhet og tidlig svikt. Ikke bruk meiselen som en spak. Da kan den brekke. Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassled- ning kan føre til eksplosjon. Hull i en vannledning forårsa- ker materielle skader. OBJ_BUCH-2092-002.book Page 67 Thursday, February 23, 2017 11:46 AM68 | Norsk 1 609 92A 33X | (23.2.17) Bosch Power Tools Unngå kontakt med en spenningsførende ledning. Trykkluftverktøyet er ikke isolert, og kontakt med en spen- ningsførende ledning kan føre til elektriske støt. Støvet som oppstår ved smergling, sa- ging, sliping, boring og lignende kan være skadelig for embryoer eller forandre arvemateria- let. Noen som stoffene som finnes i disse støvene er: – Bly i blyholdig maling og lakk; – krystallin kiseljord i murstein, sement og andre murar- beider; – arsen og kromat i kjemisk behandlet tre. Risikoen for en sykdom er avhengig av hvor ofte du utset- tes for disse stoffene. For å redusere faren, bør du kun arbei- de i godt ventilerte rom med tilsvarende beskyttelsesutstyr (f. eks. med spesielt konstruert åndedrettsvern, som også fil- trerer bort de minste støvpartiklene). Ved arbeid på arbeidsstykket kan det oppstå en ekstra støybelastning som kan reduseres med egnede tiltak som f. eks. bruk av isolasjonsmateriale når det oppstå høye lyder på arbeidsstykket. Bruk trykkluftverktøyet slik at det oppstår så lite støv som mulig, f. eks. ved å fukte materialet som skal bear- beides. Hvis trykkluftverktøyet har en lyddemper må du passe på at denne er tilgjengelig ved bruk av trykkluftverk- tøyet og er i en bra tilstand. Innvirkning av vibrasjoner kan skade nervene og for- styrre blodsirkulasjonen i hender og armer. Bruk trangtsittende hansker. Håndtak på trykkluftverk- tøy blir kalde pga. trykkluftstrømningen. Varme hender er mindre ømfindtlige mot vibrasjoner. Vide hansker kan komme inn i roterende deler. Hvis du merker at du mister følelsen på huden på fin- grene eller hendene, hvis det prikker, smerter eller hu- den blekner, må du stanse arbeidet med trykkluftverk- tøyet, gi beskjed til arbeidsgiveren og oppsøke en lege. Ikke hold innsatsverktøyet fast mens du arbeider. Ikke hold trykkluftverktøyet for godt fast, men likevel sikkert og ta hensyn til de nødvendige hånd-reaksjons- kreftene. Vibrasjonene kan forsterkes hvis du holder verk- tøyet sterkere fast. Hvis det brukes universal-dreikoplinger (klokoplin- ger), må det brukes låsestifter. Bruk whipcheck-slan- gesikringer til beskyttelse hvis forbindelsen mellom slangen og trykkluftverktøyet eller mellom slangene skulle briste. Du må aldri bære trykkluftverktøyet i slangen. Slå trykkluftverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokke- rer når: – trykkluftverktøyet overbelastes, – det kiler seg fast i arbeidsstykket som skal bearbeides eller – det går med spissen gjennom materialet som skal bear- beides. Bruk hjelpemidler til utlikning av reaksjonsmomenter, som f. eks. en støtteinnretning. Hvis dette ikke er mu- lig må du bruke et ekstrahåndtak. Hold aldri hånden i nærheten av det roterende innsats- verktøyet. Du kan skade deg. Ikke la boremaskinen vibrere på arbeidsstykket. Dette kan føre til vesentlig sterkere vibrasjon. Symboler De nedenstående symbolene kan være av betydning for bruk av trykkluftverktøyet. Legg merke til symbolene og deres be- tydning. En riktig tolkning av symbolene hjelper deg med å bruke trykkluftverktøyet en bedre og sikrere måte. ADVARSEL Symbol Betydning Les og følg alle informasjonene før du monterer, bruker, reparerer, vedlikeholder og skifter ut tilbe- hørdeler på trykkluftverktøyet el- ler arbeider i nærheten av dette. Hvis sikkerhetsinstruksene og hen- visningene ikke følges kan det medfø- re alvorlige skader. Bruk hørselvern. Innvirkning av støy kan føre til at man mister hørselen. Bruk vernebriller. W Watt Ytelse Nm Newtonmeter Energienhet (dreie- moment)

Omdreininger eller beve- gelser pr. minutt Tomgangsturtall bar psi bar pounds per square inch Lufttrykk l/s cfm Liter pr. sekund cubic feet/minute Luftforbruk dB Desibel Spes. mål for relativ lydstyrke OBJ_BUCH-2092-002.book Page 68 Thursday, February 23, 2017 11:46 AMNorsk | 69 Bosch Power Tools 1 609 92A 33X | (23.2.17) Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisninge- ne. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elek- triske støt, brann og/eller alvorlige skader. Brett ut utbrettssiden med bildet av trykkluftverktøyet, og la denne siden være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Trykkluftverktøyet er beregnet for hammerboring i betong, murstein og stein og for lette meislearbeider. Det er også eg- net for boring uten slag i tre, metall, keramikk og kunststoff. Borhammeren er egnet for bruk i våre og fuktige rom, og for byggeplasser utendørs. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av trykkluftverktøyet på illustrasjonssiden. 1 Verktøyfeste 2 Støvkappe 3 Låsehylse 4 Vingeskrue for innstilling av ekstrahåndtak 5 Slag-/dreiestopp-bryter 6 På-/av-bryter 7 Tilkoplingsstuss på luftinntaket 8 Luftutgang med lyddemper 9 Slangenippel 10 Ekstrahåndtak 11 Dybdeanlegg 12 Slangeklemme 13 Tilførselsluftslange 14 Sikringsskrue for nøkkelchuck* 15 Nøkkelchuck* 16 SDS-plus-festeskaft for chuck* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Støy-/vibrasjonsinformasjon Måleverdier for lyden funnet i henhold til EN ISO 15744. Trykkluftverktøyets typiske A-bedømte støynivå er: Lydtryk- knivå 89 dB (A); lydeffektnivå 100 dB (A). Usikkerhet K =3dB. Bruk hørselvern! Totale svingningsverdier a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 28927: Hammerboring i betong: a

Tekniske data Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives un- der «Tekniske data» stemmer overens med følgende standar- der eller standardiserte dokumenter: EN ISO 11148 iht. be- stemmelsene i direktivet 2006/42/EF. Tekniske data (2006/42/EC) hos: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montering Ekstrahåndtak (se bildeA) Av sikkerhetsgrunner må trykkluftverktøyet kun brukes med montert tilleggshåndtak 10. Du kan svinge ekstrahåndtaket 10 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon. QC Hurtigchuck Verktøyfeste Symbol for innvendig sekskant Symbol for utvendig firkant UNF US-fingjenger (Unified National Fine Thread Series)

72,5 Tilkoplingsgjenger for slangetilkopling G1/4" Innvendig slangevidde mm 13 Luftforbruk ved tomgang l/s cfm

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 69 Thursday, February 23, 2017 11:46 AM70 | Norsk 1 609 92A 33X | (23.2.17) Bosch Power Tools – Skru vingeskruen til innstilling av ekstrahåndtaket 4 mot urviserne og sving ekstrahåndtaket 10 til ønsket posisjon. Deretter skrur du vingeskruen 4 fast igjen med urviserne. Utblåsningsluftføring Med en utblåsningsluftføring kan du lede utblåsningsluften gjennom en utblåsningsluftslange bort fra arbeidsområdet ditt og samtidig oppnå en optimal lyddemping. I tillegg forbe- drer du arbeidsvilkårene dine, fordi arbeidsplassen ikke len- ger kan tilsmusses av oljeholdig luft eller støv hhv. spon kan virvles opp. – Skru ut lyddemperen på luftutløpet 8 og erstatt den med en slangenippel 9. – Løsne slangeklemmen 12 på utblåsningsluftslangen , og fest utblåsningsluftslangen over slangenippelen 9 ved å trekke slangeklemmen godt fast. Tilkobling til lufttilførselen (se bilde B) Pass på at lufttrykket ikke er lavere enn 5bar (72,5 psi). Trykkluftverktøyet er konstruert for dette driftstrykket. For en maksimal effekt må verdiene for den innvendige slan- gevidden pluss tilkoblingsgjengene overholdes, som angitt i tabell «Tekniske data». For å opprettholde en full ytelse må det kun brukes slanger med en maksimal lengde på 4 m. Den tilførte trykkluften må være fri for fremmedlegemer og fuktighet, for å beskytte trykkluftverktøyet mot skader, smuss og rustdannelse. Merk: Det er nødvendig å bruke en trykkluft-vedlikeholdsen- het. Dette sikrer en feilfri funksjon av trykkluftverktøy. Følg bruksanvisningen for vedlikeholdsenheten. Samtlige armaturer, forbindelsesledninger og slanger må væ- re beregnet for dette trykket og nødvendig luftmengde. Unngå innsnevringer på tilførselsledningene, f. eks. med pressing, bretting eller trekking! I tvilstilfeller sjekker du trykket på luftinntaket med et mano- meter ved innkoplet trykkluftverktøy. Tilkobling av lufttilførselen til trykkluftverktøyet – Skru slangenippelen 9 inn i koplingsstussen på luftinntaket

For å unngå skader på trykkluftverktøyets indre ventilde- ler, bør du holde mot koplingsstussen til luftinntaket 7 med en fastnøkkel (nøkkelvidde 22 mm) ved inn- og utskruing av slangenippelen 9. – Løsne slangeklemmene 12 på lufttilførselsslangen 13, og fest lufttilførselsslangen over slangenippelen 9 ved å trek- ke slangeklemmen godt fast. Merk: Fest tilførselsluftslangen alltid først på trykkluftverk- tøyet, deretter på vedlikeholdsenheten. Valg av chuck og verktøy Til hammerboring og meisling (meisling kun med tilbehør MV 200) trenger du SDS-plus-verktøy, som settes inn i en SDS-plus-chuck. Til boring uten slag i tre, metall, keramikk og kunststoff pluss skruing brukes verktøy uten SDS-plus (f.eks. bor med sylin- drisk tange). For disse verktøyene trenger du en selvspen- nende chuck eller en nøkkelchuck. Utskifting av nøkkelchucken For å kunne arbeide med verktøy uten SDS-plus (f.eks. bor med sylindrisk tange), må du sette inn en egnet chuck nøk- kelchuck eller selvspennende chuck, tilbehør). Montering av nøkkelchucken (se bilde C) – Skru SDS-plus-festeskaftet 16 inn i en nøkkelchuck 15. Sikre nøkkelchucken 15 med sikringsskruen 14. Husk at sikringsskruen er venstregjenget. Innsetting av nøkkelchucken (se bilde D) – Rengjør innstikksenden til festeskaftet og smør den litt inn. – Sett nøkkelchucken med festeskaftet dreiende inn i verk- tøyfestet til den låses automatisk. – Kontroller låsen ved å trekke i nøkkelchucken. Fjerning av nøkkelchucken –Skyv låsehylsen 3 bakover og ta ut nøkkelchucken 15. Verktøyskifte Støvkappen 2 forhindrer at det trenger borestøv inn i verktøy- festet i løpet av driften. Ved innsetting av verktøy må du passe på at støvkappen 2 ikke tar skade. En skadet støvkappe skal straks skiftes ut. Det anbefa- les å la en kundeservice utføre dette. Innsetting av SDS-plus-innsatsverktøy (se bilde E) Med SDS-plus-chucken kan du skifte innsatsverktøy på en en- kel og behagelig måte uten å bruke ekstra verktøy. – Rengjør innstikksenden og smør den litt inn. – Sett innsatsverktøyet dreiende inn i verktøyfestet til det lå- ses automatisk. – Kontroller låsen ved å trekke i verktøyet. SDS-plus-innsatsverktøy kan av systemgrunner beveges fritt. Slik oppstår et rundløpsavvik i tomgang. Dette kan ingen virk- ning på borehullets nøyaktighet, for boret sentrerer seg selv ved boringen. Fjerning av SDS-plus-innsatsverktøy (se bilde F) –Skyv låsehylsen 3 bakover og ta ut innsatsverktøyet. Innsetting av innsatsverktøy uten SDS-plus Merk: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og deres chucker tar skade ved hammerboring og meisling. – Sett inn nøkkelchucken 15 (se «Utskifting av nøkkelchuc- ken», side 70). – Åpne nøkkelchucken 15 ved å dreie den så langt at verk- tøyet kan settes inn. Sett inn verktøyet. – Sett chucknøkkelen inn i de tilsvarende boringene på nøk- kelchucken 15 og spenn verktøyet jevnt fast. Fjerning av innsatsverktøy uten SDS-plus – Drei hylsen til nøkkelchucken 15 med chucknøkkelen mot urviserne til innsatsverktøyet kan tas ut. OBJ_BUCH-2092-002.book Page 70 Thursday, February 23, 2017 11:46 AMNorsk | 71 Bosch Power Tools 1 609 92A 33X | (23.2.17) Drift Igangsetting Trykkluftverktøyet fungerer optimalt ved arbeidstrykk på 5 bar (72,5 psi), målt på luftinntaket når trykkluftverktøyet er slått på. Innstilling av driftstypen Med slag-/dreiestoppbryteren 5 velger du driftsmåte for trykkluftverktøyet. Merk: Du må bare endre driftsmåte når trykkluftverktøyet er slått av! Ellers kan trykkluftverktøyet bli skadet. – Drei slag-/dreiestopp-bryteren 5 til ønsket stilling. Inn-/utkobling For å spare strøm slår du bare på trykkluftverktøyet når du bruker det. –Til innkopling av trykkluftverktøyet trykker du på-/av-bry- teren 6 og holder den trykt inne i løpet av arbeidet. –Til utkopling av trykkluftverktøyet slipper du på-/av-bryte- ren 6. Arbeidshenvisninger Plutselige belastninger medfører en sterk turtallreduksjon el- ler stillstand, men skader ikke motoren. Innstilling av dybdeanlegget (se bilde G) Med dybdeanlegget 11 kan ønsket boredybde X bestemmes. – Løsne vingeskruen 4 på tilleggshåndtaket 10. – Trekk dybdeanlegget så langt ut at avstanden mellom spis- sen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X. – Trekk vingeskruen fast igjen. Service og vedlikehold Vedlikehold og rengjøring Vedlikeholds- og reparasjonsarbeider skal kun utføres av kvalifisert fagpersonale. Slik sikres det at sikkerheten til trykkluftverktøyet opprettholdes. En autorisert Bosch-kundeservice utfører disse arbeidene hurtig og pålitelig. Regelmessig rengjøring – Rengjør silen på trykkluftverktøyets luftinntak med jevne mellomrom. Skru da slangenippelen 9 av og fjern støv- og smusspartikler fra silen. Skru deretter slangenippelen fast igjen. – Vann- og smusspartiker i trykkluften forårsaker rustdan- nelse og fører til slitasje av lameller, ventiler etc. For å for- hindre dette bør du fylle på noen dråper motorolje på luft- inntaket 7. Du kopler så trykkluftverktøyet til lufttilførselen igjen (se «Tilkobling til lufttilførselen», side 70) og lar det gå i 5 – 10 s mens du tørker opp oljen som renner ut med en klut. Hvis trykkluftverktøyet ikke brukes over lengre tid, bør du alltid utføre denne prosedyren. Turnusmessig vedlikehold – Etter de første 150 driftstimene må giret rengjøres med et mildt rengjøringsmiddel. Følg informasjonene til løsemid- del-produsenten om bruk og deponering. Smør giret deret- ter med Bosch spesial-girfett. Gjenta rengjøringen etter 300 driftstimer fra første rengjøring. Spesial-girfett (225 ml) Produktnummer 3 605 430 009 – Motorlamellene skal kontrolleres av fagpersonal med jevne mellomrom og eventuelt skiftes ut. Smøring på trykkluftverktøy som ikke hører til CLEAN- serien På alle Bosch-trykkluftverktøy som ikke hører til CLEAN-seri- en (en spesiell type trykkluft-motor som fungerer med oljefri trykkluft), bør du stadig blande litt oljetåke i den gjennom- strømmende trykkluften. Den nødvendige trykkluftsmøreren befinner seg på den forankoplede trykkluft-vedlikeholdsen- heten (nærmere informasjoner får du hos kompressor-produ- senten). Til direkte smøring av trykkluftverktøyet eller innblanding på vedlikeholdsenheten bør du bruke motorolje SAE 10 eller SAE 20. Tilbehør Du kan informere deg om det komplette tilbehørsprogrammet i internett under www.bosch-pt.com eller hos din forhandler. Kundeservice og rådgivning ved bruk Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på trykkluft- verktøyets typeskilt. Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Posisjon til boring uten slag i tre, metall, keramikk og kunststoff pluss til skruing Posisjon til meisling
