ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ DBH 740 R BOSCH

Пластини мотора треба видаляти належним чином! Пластини мотора містять тефлон. Не нагрівайте їх понад 400 °C, оскільки це може призводити до утворення шкідливих для здоров’я парів. Якщо Ваш пневматичний прилад остаточно вийшов з ладу, його треба здати в пункт збору вторинної сировини або в магазин, напр., в авторизовану майстерню Bosch. Можливі зміни. OBJ_BUCH-2092-002.book Page 134 Thursday, February 23, 2017 11:46 AMҚaзақша | 135 Bosch Power Tools 1 609 92A 33X | (23.2.17) Қaзақша Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі –тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз –тоқ сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз –қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз Шекті күй белгілері –тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

–құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек –сақтау кезінде температураның кенет ауытқуынан қорғау керек –орамасыз сақтау м

– сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

–тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады –босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. –тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Пневматикалық құралдардың жалпы қауіпсіздік нұсқаулықтары Жабдықтарды орнату, пайдалану, жөндеу және алмастырудан алдын және пневматикалық құрал жақынында жұмыс істеуден алдын барлық нұсқаулықтарды оқып орындаңыз. Төмендегі қаупсіздік нұсқаулықтарын орындамау қатты жарақаттануға алып келуі мүмкін. Қаупсіздік нұсқаулықтарын дұрыс сақтап оларды пайдаланушыға беріңіз. Жұмыс орнының қауіпсіздігі Құрылғы пайдалануында сырғанақ болып қалған беттерден және ауа немесе гидравлика шлангтарына сүрінуден абай болыңыз. Сырғанап кету, сүріну және жығылу жұмыс орнындағы жарақаттанулардың негізгі себебі болады. Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қауіпі бар қоршауда пневматикалық құралды пайдаланбаңыз. Дайындаманы өңдеу кезінде ұшқын шығып, шаң немесе буларды жандыруы

Пневматикалық құралды пайдалану кезінде көруші, балалар және келушілреді жұмыс орнындан қашық ұстаңыз. Басқа адамдар алаң етсе пневматикалық құрал бақылауын жоғалтуыңыз мүмкін. Пневматикалық құралдар қаупсіздігі Ауа ағынын ешқашан өзіңізге немесе басқа адамдарға бағытамаңыз және суы қ ауаны қолдан ары қарай басқарыңыз. Пневматика қатты жарақаттануларға алып келуі мүмкін. Қосылу және жетістіру шлангтарын тексеріңіз. Барлық қызмет көрсету бөліктері, тіркесу және шлангтар қысым және ауа көлемі бойынша техникалық мәліметтеррге сай ретте орнатылуы қажет. Жай қысым пневматикалық құрал жұмыс істеуіне негативті әсер етеді, тым қатты қысым материалдық зиян және жарақаттануларға алып келуі мүмкін. Шлангтарды иілу, сығылу, еріткіш және өткір қырлардан сақтаңыз. Шлангтарды ыстық, май және айналатын бөліктерден қашық ұстаңыз. Зақымдалған шлангты бірден алмастырыңыз. Зақымдалған жетістіру шлангтары пневматика шлангының соғылуын тудырып жарақаттануларға алып келуі мүмкін. Көтерілген шаң немесе жоңқа ауыр көз жарақаттарына алып келуі мүмкін. Шланг қамыттары бекем тұруына көз жеткізіңіз. Қатты тартылмаған немесе зақымдалған шланг қамыттары ауаны жібереді. Адамдар қауіпсіздігі Сақ болып, не істеп жатқаныңызға айрықша көңіл бөліп, пневматикалық құралды ретімен пайдаланыңыз. Шаршағ ан жағдайда немесе еліткіш, алкоголь немесе дәрі әсері астында пневматикалық құралды пайдаланбаңыз. Пневматикалық құралды пайдалануда секундтық абайсыздық қатты жарақаттануларға алып келуі

Жеке сақтайтын киімді және әрдайым қорғаныш көзілдірікті киіңіз. Жұмыс беруші нұсқаулықтары немесе жұмыс орнынің және денсаулықты қорғау ережелері бойынша шаңтұтқыш, сырғудан сақтайтын бәтеңке, сақтайтын шлем немесе құлақ сақтағышы сияқты жеке қорғаныс жабдықтарын кию жарақаттану қаупін төмендетеді.

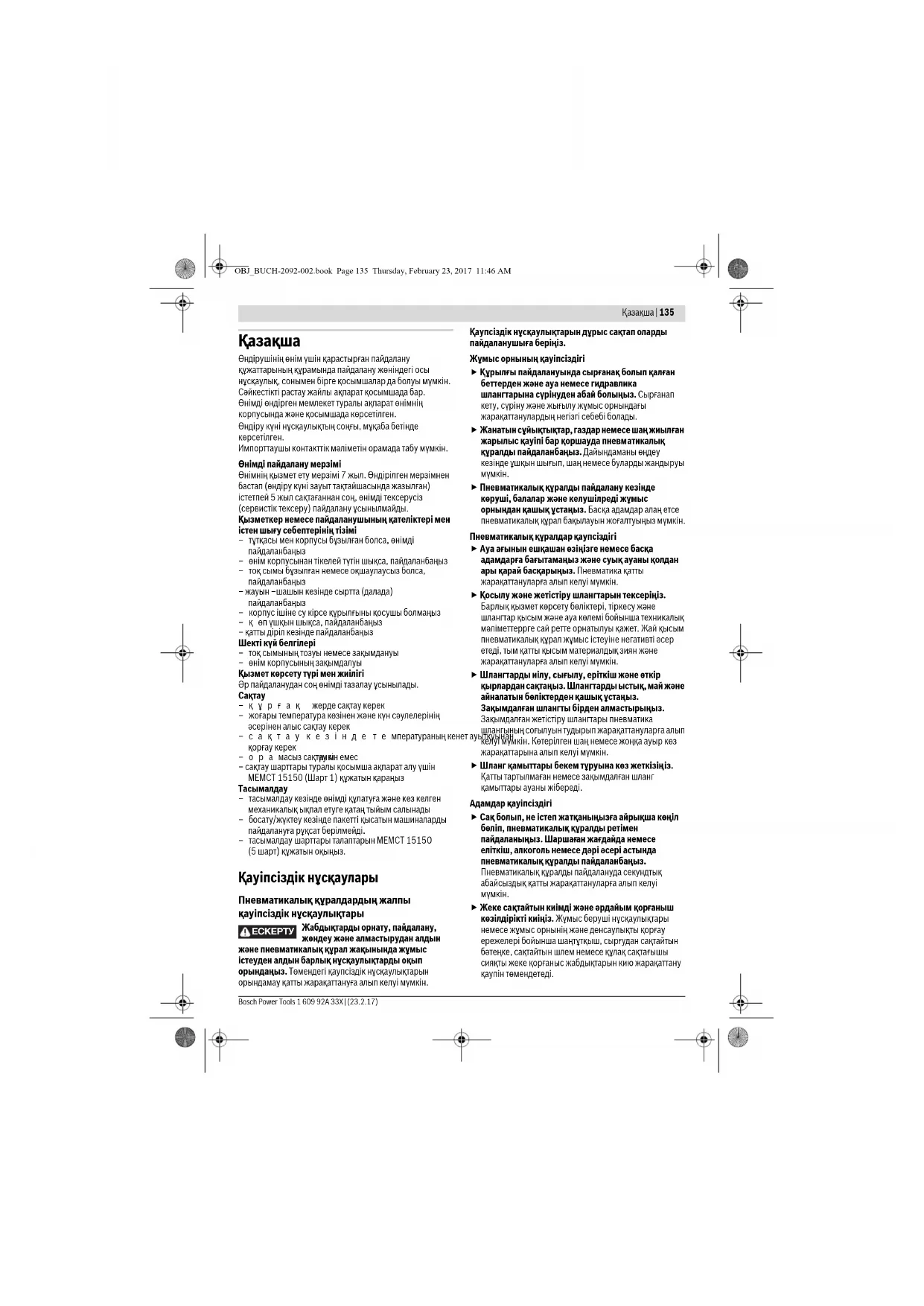

OBJ_BUCH-2092-002.book Page 135 Thursday, February 23, 2017 11:46 AM136 | Қaзақша 1 609 92A 33X | (23.2.17) Bosch Power Tools Байқаусыз пайдаланудан аулақ болыңыз. Пневматикалық құралды ауа жетістіруіне қосудан, оны көтергенден немесе алып жүргенден алдын өшірулі болуына көз жеткізіңіз. Пневматикалық құралды көтеріп тұрғанда, бармақты косқыш/өшіргіште ұстау немесе пневматика құралын қосулы күйде ауа жетістіруіне қосу, жазатайым оқиғаға алып келуі

Пневматикалық құралды қосудан алдын реттеу құралдарын алыстатыңыз. Пневматикалық құралдың айналатын бөлігінде орнатылған реттеу құралы жарақаттануларға алып келуі мүмкін. Өзіңізді асыра бағаламаңыз. Тірек күйде тұрып, әрқашан өзіңізді сенімді ұстаңыз. Беке м тұру және сайкес дене күйі пневматикалық құралды күтілмеген жағдайларда бақылауға көмектеседі. Жұмысқа жарамды киім киіңіз. Кең немесе сәнді киім кимеңіз. Шашыңызды, киім және қолғапты қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім, әшекей немесе ұзын шаш қозғалмалы бөлшектерге тиюі мүмкін. Шаңсорғыш және шаңтұтқыш жабдықтарды құрғанда, олардың қосылғандығына және дұрыс пайдалынуына кө з жеткізіңіз. Осы жабдықтарды пайдалану шаң қауптерін төмендетеді. Апарылатын ауаны тікелей жұтпаңыз. Апарылатын ауа көзге жетпеуі қажет. Пневматикалық құралдың апарылатын ауасының құрамында компрессордың суы, майы, метал бөлшектері немесе лас болуы мүмкін. Бұл денсаулыққа зиянды болуы мүмкін. Пневматикалық құралды дұрыс қарау және пайдалану Дайындаманы бекес ұстап тіреу үшін қысу жабдықтарын немесе қысқышты пайдаланыңыз. Дайындаманы қолмен ұстасаңыз немесе денеге біресеңіз, пневматикалық құралды дұрыс пайдаланалмайсыз. Пневматикалық ққралды аса көп жүктемеңіз.

мысыңыз үшін жарамды пневматикалық құралды пайдаланыңыз. Жарамды пневматикалық құралды керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. Қосқыш/өшіргіші дұрыс болмаған пневматикалық құралды пайдаланбаңыз. Қосуға немесе өшіруге болмайтын пневматикалық құрал қауіпті болып, оны жөндеу қажет болады. Жабдықтарды реттеу, бөлшектерін алмастыру немесе құралды ұзақ уақыт пайдаланбасаңыз ауа жетістіруін тоқтатыңыз. Бұл сақтық шарасы пневматикалық құралдың кездейсоқ істеп кетуінің алдын алады. Пайдаланылмайтын пневматика құралдарды балалар қолы жетпейтін жайға қойы ңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл пневматикалық құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында пневматикалық құралдар қауіпті болады. Пневматикалық құралдарды ұқыпты күтіңіз. Құралдың қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, пневматикалық құралдың зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар пневматикалық құралды пайдаланудан алдын

Пневматикалық құралдардың дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады. Пневматикалық құралды, жабдықтарды, алмалы- салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Осылай шаң пайда болуы, тербелулер және шуыл пайда болуы төмендетіледі. Пневматикалық құралды тек қана маман және жатыққан пайдаланушылар орнатуы, реттеуі немесе пайдалануы қажет. Пневматикалық құралды өзгерту мүмкін емес. Өзгертулер сақтық шараларының әсерін төмендетіп пайдаланушы қауіптерін к өтеруі мүмкін.

Пневматикалық құралыңызды тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы пневматикалық құрал қауіпсіздігін сақтайсыз. Пневматикалық перфораторға арналған қауіпсіздік нұсқаулықтары Зауыттық тақтайшадағы жазуларды оқу мүмкіндігіне көз жектізіңіз. Керек болса өндірушіден басқасын алыңыз. Дайындама немесе жабдық немесе пневматикалық құрал бұзылса бөлшіктер жоғары жылдамдықпен ұшіп кетуі мүмкін. Пайдалануда, жөндеуде немесе қызмет көрсетуде және пневматикалық құрал жабдықтарын алмастыруда соқыға қарсы көз қорғанысын кию қажет. Қажетті қорғаныс деңгейін әрбір пайдаланудан алдын бағалау керек. Бас жоғарысында жұмыс істеуде кезінде шлем киіңіз. Осылай жарақаттанулардың алдын аласыз. Пневматикалық құралды құлаудан сақтап, мықтап бекітілген болғанда ғана пайдаланыңыз. Әйтпесе, алмалы-салмалы аспап лақтырылуы мүмкін. Аспап патронының тозған, қисайған немесе бұзылған бөлшектерін ауыстыру керек. Осы арқылы жарақаттанулардың алдын аласыз. Пневматикалық құралды қосудан алдын, оны өңделетін бетке тұрақты етіп қойыңыз. Пайдаланушылар мен қызмет көрсету мамандары пневматикалық құралдың көдемін, ауырлығын және қуатына шама келуге денелік күші жетерлік болуы қажет. OBJ_BUCH-2092-002.book Page 136 Thursday, February 23, 2017 11:46 AMҚaзақша | 137 Bosch Power Tools 1 609 92A 33X | (23.2.17) Реакциялық күштер немесе алмалы-салмалы аспаптың бұзылуы себебінен пайда болатын пневматикалық құралдың күтілмеген әрекеттерінен абай болыңыз. Пневматикалық құралды бекем ұстап денеңіз бен қолдарыңызды әрекеттерді ұстайтын қалыпқа келтіріңіз. Осы сақтық шаралары арқылы жарақаттанулардың алдын алу мүмкін. Абай болыңыз! Алмалы-салмалы аспаптар пневматикалық құралды ұзақ уақыт пайдаланғаннан соң қызып кетуі мүмкін. Қорғау қолғабын киіңіз. Ауа келуі тоқтаса немесе жұмысқа керекті қысымы төменделсе пневматикалық құрал өшеді. Ж

керекті қысымды тексеріп оптималды қысым жағдайында қайта жұмыс істеуды бастаңыз. Пневматикалық автоматты пайдалануда жұмыс әрекеттерін орындау кезінде пайдаланушы алақан, қол, иық, мойын немесе босқа дене бөліктерінде жақымсыз түйсіктерді сезуі мүмкін. Бұл пневматикалық құралмен жұмыс істеу үшін жайлы күйде тұрып бекем тұрыңыз, ал тепе- теңдікті ұстап тұру қиын болатын дене күйлерінде тұрмаңыз. Пайдаланушы ұзақ уақытты жұмыстарда дене күйін ауыстырып жақымсыздық және шаршаудың алдын алуы керек. Егер пайдаланушы ұ зақ уақытты жақымсыздық, ауру, ұру, қақсау, қышу, ұйып қалу, дене күйгені немесе сіресіп қалуы сияқты симптомдарды сезсе бұл белгілерді ықылазсыз қою мүмкін емес. Пайдаланушы жұмыс берушіне хабар беріп маман дәрігерге хабарласуы қажет. Ойғышты ешқашан қол сайманы ретінде пайдаланбаңыз. Ойғыштар термиялық өңделген болып, шатынауы мүмкін. Тек өткір ойғыштарды пайдаланыңыз. Алмалы- салмалы аспап өтпейтін болса, қатты тербелу мен қажудан жарылысқа алып келуі мүмкін. Жабдықтар бө лшектерін ешқашан суда суытпаңыз. Бұл морттыққа және ерте бұзылуға алып келуі мүмкін. Ойғышты ешқашан тұтқыш ретінде пайдаланбаңыз. Әйтпесе, ол сынады. Қажетті іздеу құралдарын пайдаланып жасырынған қорек сымдарын табыңыз немесе жергілікті қорек үйымдарын шақырыңыз. Электр сымдарына тию өрт немесе тоқ соғуына алып келуі мүмкін. Газ құбырын зақымдау жарылысқа алып келуі мүмкін. Су құбырын зақымдау материалдық зиянға алып келуі мүмкін. Тоқ өтетін сымды тимеңіз. Пневматикалық аспап оқшауландырылмаған болып оның тоқ сымына тиюі тоқ соғуына алып келуі м

Үшкірлеу, аралау, тегістеу, бұрғылау және ұқсас әрекеттерді орындау кезінде пайда болатын шаң концерогенді, тератогенді немесе мутагенді әсер етуі мүмкін. Осы шағдар төмендегі заттектерді қамтиды: – Лак немесе бояулардағы қорғасын; –кірпіш, цемент және басқа тас заттектеріндегі кристаллды кремнезем; – химиялық өңделген ағашта күшән мен хромат. Ауырып қалу қаупі осы заттектерге душар болуға байланысты. Қауіпті төмендету үшін дұрыс желдетілетін бөлмелерде тиісті сақтық жабдықтарын киіп жұмыс істеңіз (мысалы арнайы құрастырылған ең кіші шаң бөлшектерін сүзгілейтін шаңтұтқыштар). Дайындамада істеу кезінде қосымша шуыл пайда болуы мүмкін, оны тиісті шаралар арқылы алдын алу мүмкін, мысалы дайындамада сыңғырланған

ққанда оқшаулантыратын материалдарды пайдалану. Пневматикалық құралды мүмкіндігінше шаң аз пайда болатындай етіп пайдаланыңыз, мысалы, өңделетін материалды дымқылдатуға болады. Егер пневматикалық құралда бәсеңдеткіш бар болса ол пневматикалық құралды пайдалану кезінде бар болып дұрыс жұмыс істеу күйінде болуын қамтамасыз етіңіз. Дірілдеу әсері алақан мен қолдардың нерв және қан айналысы зақымдалуына себеп болуы мүмкін. Тар қолғапты киіңіз. Пневматикалық құралдың тұтқалары сығылған газ арқылы мұздай болуы мүмкін. Жылы қолдар дірілдеуге әсерленгіш болмайды. Кең қолғапты айналып тұрған бөліктер орап кетуі мү

Егер бармақтардағы тері ұйып қалса, қышыса, қақсаса немесе оқ реңді болып қалса пневматикалық құралды жұмыс істеуді тоқтатып жұмыс берушіге хабар беріп дәрігерге хабарласыңыз. Алмалы-салмалы аспапты жұмыс кезінде қатты

Пневматикалық құралды өте қатты емес, бірақ берік ұстап талап етілген алақандық реакция күштерін сақтаңыз. Егер қаттырақ ұстасаңыз тербелулер күшеюі мүмкін. Егер универсалды айналмалы тіркесімді (жұдырықшаты тіркесім) пайдалану керек болса, бекіткіштерді пайдалану керек. Шланг менен пневматикалық автомат немесе шлангтар қосыл

жері ажыралуы жағдайында қорғаныс болуы үшін Whipcheck қорғаныс құралын пайдаланыңыз. Пневматикалық құралды ешқашан шлангынан ұстап көтермеңіз. Алмалы-салмалы аспап тоқтап қалса , пневматикалық құралды бірден сөндіріңіз. Кері соққыға әкелетін жоғары реакция сәттеріне дайын болыңыз. Жұмыс құралы келесі жағдайларда

– пневматикалық құрал артық жүктелгенде, – өңделіп жатқан дайындама қисайса немесе – ұшымен өңделетін дайындама ішінен өтеді. Реакция сәтін ұстау үшін тірегіш сия қты қосымша механизмды пайдаланыңыз. Егер мүмкін болмаса қосымша тұтқаны пайдаланыңыз.

OBJ_BUCH-2092-002.book Page 137 Thursday, February 23, 2017 11:46 AM138 | Қaзақша 1 609 92A 33X | (23.2.17) Bosch Power Tools Қолыңыз айналып жатқан құралдың жанында болмауы керек. Өзіңізді жарақаттануыңыз мүмкін. Бұрғы дайындамада дірілдемесін. Бұл тербелу қатты күшейіп кетуіне алып келуі мүмкін.

Төмендегі белгілер пневматикалық құралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге пневматикалық құралды дұрыс әрі сенімді пайдалануға көмектеседі. Өнім және қызмет сипаттамасы Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Пневматикалық құралдың суреті бар бетті ашып пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз. Тағайындалу бойынша қолдану Пневматикалық құрал перфоратормен бетонды, кірпіш, тасты оюға және жай қағу жұмыстарына арналған. Ол және ағаш, метал, керамика, пластмассаны қағусыз оюға

Перфоратор сулы және дымқыл бөлмелерде және ашық жердегі құрылыстарда пайдалануға арналған. Бейнеленген құрамды бөлшектер Көрсетілген құрамдастар нөмірі суреттер бар беттегі пневматикалық құралдың сипаттамасына қатысты. 1 Аспап пантроны 2 Шаңнан сақтайтын бұқтырма 3 Бекіту төлкесі 4 Қалақты бұрғы қосымша тұтқаны жылжыту үшін 5 Қағуды/айналуды тоқтату қосқышы 6 Қосқыш/өшіргіш 7 Ауа кірісінде біріктіретін келте құбыр 8 Бәсеңдеткіштегі ауа шығысы 9 Шланг келте құбыры 10 Қосымша тұтқа 11 Тереңдік шектегіші 12 Шланг қамыты 13 Ауа құйылуы 14 Тәждік бұрғылау патроны үшін тоқтатқыш бұрғы* 15 Тісті тәждік бұрғалау патроны* 16 Бұрғылау патроны үшін SDS-plus-аспап патроны* *Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз. Белгі Мағына Жабдықтарды орнату, пайдалану, жөндеу және алмастырудан алдын және пневматикалық құрал жақынында жұмыс істеуден алдын барлық нұсқаулықтарды оқып орындаңыз. Қаупсіздік нұсқаулықтарын немесе ескертпелерді орындамау қатты жарақаттануға алып келуі мүмкін. Құлақ сақтағышын киіңіз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін. Қорғаныш көзілдірікті киіңіз. Вт Ватт Қуат Нм Ньютон-метр Энергия бірлігі (айналымдар саны)

Масса, ауырлығы мм Миллиметр Ұзындық

бір минуттегі айналымдар немесе әрекеттер Бос айналу сәті

салыстырмалы дауыс күші үшін SWF Жылдам алмастырылатын

Аспап пантроны Ішкі алты қырлы үшін

Сыртқы төрт қырлы үшін

NPT Whitworth-ойығы National pipe thread Біріктіру ойығы Белгі Мағына OBJ_BUCH-2092-002.book Page 138 Thursday, February 23, 2017 11:46 AMҚaзақша | 139 Bosch Power Tools 1 609 92A 33X | (23.2.17) Техникалық мәліметтер Шуыл және дірілдеу туралы ақпарат Шу деңгейі EN ISO 15744 стандартына сай анықталған. A-мен белгіленген пневматикалық құралдың шуыл деңгейі әдетте төмендегіге тең: дыбыс күші 89 дБ (A); дыбыс қуаты 100 дБ (A). Өлшеу дәлсіздігі K=3 дБ. Құлақты қорғау құралдарын киіңіз! Жиынтық діріл мәні a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі EN 28927 стандартына сай анықталған: Бетонды перфоратормен бұрғылау:

Сәйкестік мәлімдемесі Жеке жауапкершілікпен біз „Техникалық мәліметтер“ де сипатталған өнімнің төмендегі ереже немесе нормативті құжаттарға сәйкес екенін білдіреміз: EN ISO 11148 2006/42/EG ережелеріндегі анықтамалары және өзгерістері бойынша. Техникалық құжаттар (2006/42/EC) төмендегідеi: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Қосымша тұтқа (А суретін қараңыз) Пневматикалық құралды қауіпсіздік себебінен тек орнатылған қосымша тұтқамен 10 пайдалану керек. Қосымша тұтқаны 10 қисатып бекем және шаршатпайтын жұмыс күйін орнатыңыз. –Қосымша тұтқаның жыжлыту үшін қалақты бұрғысын 4 сағат тіліне қарсы бағытта бұрап қосымша тұтқаны 10 қажетті күйіне қисатыңыз. Сосын қалақты тұтқаны 4 сағат тілімен бұрап және бекітіңіз. Шығатын ауа жүйесі Шығатын ауа жүйесімен шығатын ауаны шлангпен жұмыс орнынан ары бағыттап бір уақытта оптималды дыбыс өткізбеуге жету мүмкін. Сондай-ақ жұмыс шарттарын да жақсартасыз, өйткені жұмыс орны майлы ауамен ластанбайды немесе шаң мен жоңқа көтерілмейді. –Бәсеңдеткішті ауа шығуынан 8 шығарып, шлангтық келте құбырымен 9 алмастырыңыз. – Шланг қамыттарын 12 ауа шығару шлангында босатып ауа шығару шлангын келте құбыр 9 үстінен шланг қамытын тартып бекітіңіз . Ауа жетістіруге қосылу (В суретін қараңыз) Ауа қысымы 5 бардан (72,5 пси) төмен болмауына көз жеткізіңіз, өйткені пневматикалық құрал осы жұмыс қысымына арналған. Максималды қуатқа жету үшін шлангтың жарықтағы ені мен қосылу ойығы көлемі „Техникалық мәліметтер“ кестесінде көрсетілгенлей болуы қажет. Толық қуатты сақтау үшін шлангтардың максималды ұзындығы 4 м болуы қажет. Жеткізілген сығылған ауа бөгде дене мен ылғалдықтан бос болуы қажет, өйткені пневматикалық құралды зақымданудан, ластанудан немесе зеңден қорғау қажет. Ескертпе: Сығылған ауа қызмет көрсету құрылғысын пайдалану керек. Бұл құрылғы арқылы пневматикалық құралдың мінсіз жұмыс істеуін қамтам асыз ету мүмкін. Қызмет көрсету құрылғысының пайдалану нұсқаулықтарын орындаңыз. Барлық арматура, біріктіру құбырлары мен шлангтар қысым және талап етілген ауа көлеміне сай ретте орындалуы қажет. Жеткізу шлангтарының жаншылмауына, иілмеуіне немесе жартылмауына көз жеткізіңіз! Қажет болса ауа кіруінде манометрмен пнематикалық құралды қосып қысымды өлшеңіз. Ауа жетістіруінің пневматикалық құралға қосылуы – Шлангтық келте құбырды 9 ауа кірісінің 7 біріктіретін келте құбырына бұрап кіргізіңіз. Пневматикалық перфоратор Өнім нөмірі 0 607 557 501 жүктеме кезіндегі ең көп айналым саны

Вт 740 Максималды бұрғылау

Аспап пантроны SDS-plus дайындамаға макс. жұмыс

72,5 Шланг қосылуын қосылу ойығы G1/4" Шлангтын жарықтағы ені мм 13 Бос істеудегі ауа шығымы

31,8 EPTA-Procedure 01:2014 құжатына сай салмағы

3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 139 Thursday, February 23, 2017 11:46 AM140 | Қaзақша 1 609 92A 33X | (23.2.17) Bosch Power Tools Пневматикалық құралдың ішкі клапан бөлшектерін зақымдамау үшін, шлангтық келте құбырды 9 ауа кірісінің 7 алдындағы біріктіретін келсе құбырына бұрап кіргізу немесе шығару кезінде жазылма кілттімен (кілт көлемі 22 мм) тіреңіз. – Шланг қамыттарын 12 ауа құйылу шлангында 13 босатып ауа құйылу шлангын келте құбыр 9 үстінен шланг қамытын тартып бекітіңіз . Ескертпе: Ауа құйылу шлангын алдымен пневматикалық құралға сосын қызмет көрсету құрылғысына қосыңыз. Бұрғылау патроны мен аспаптарды таңдау Перфоратормен бұрғылау және ою үшін (ою тек қана MV 200 жабдығымен) SDS-plus аспап патронына салынатын SDS-plus аспаптары керек болады. Қағусыз ағашты, металды, керамиканы, пластмассаны және бұрандаларды бұрғалау үшін SDS-plus сыз аспаптар (мысалы цилиндрлік тұтқалық бұрғылар) пайдаланылады. Осы аспаптар үшін жылдам қысу бұрғылау патроны немесе тісті тәждік бұрғылау патроны қажет. Тісті тәждік бұрғылау патронын алмастыру SDS-plus-сіз аспаптарымен (мысалы цилиндр тұтқалық бұрғы) жұмыс істеу үшін сәйкес аспап патронын орнатыңыз (тісті тәждік немесе жылдам бекіту бұрғылау патроны, керек-жабдықтар). Тісті тәждік бұрғылау патронын орнату (C суретін қараңыз) – SDS-plus-аспап патронын 16 тісті тәждік бұрғылау патронына 15 бұрап бекітіңіз. Тісті тәждік бұрғылау патронын 15 тоқтатқыш бұрандасымен бекітіңіз 14. Тоқтатқыш бұрғысында сол бағыттық ойма болатынына назар аударыңыз. Тісті тәждік бұрғылау патронын орнату (D суретін қараңыз) – Тұтқаның салынатын ұшын тазалап, аздап майлаңыз. – Тісті тәждік бұрғылау патронын аспап патронына өзі бекітілгенше бұрап салыңыз. – Тісті тәж дік бұрғылау патронын бекітілуін тартып тексеріңіз. Тісті тәждік бұрғылау патронын шығару –Бекіту төлкесін 3 артқа жылжытып тісті тәждік бұрғылау патронын 15 шешіңіз. Жұмыс құралын ауыстыру Шаңнан сақтайтын бұқтырмамен 2 жұмыс істеу кезінде бұрғылау шаңының аспап патронына кіруіне жол бермейді. Аспапты пайдаланудан алдын шаңнан сақтайтын бұқтырманың 2 зақымдалмағанына көз жеткізіңіз. Зақымдалған шаңнан сақтайтын бұқтырма бірден алмастырылуы қажет. Оны қызмет көрсету шеберханасында орындау ұсынылады. SDS-plus электр құралын пайдалану (E суретін қараңыз) SDS-plus-бұрғылау патронымен алмалы-салмалы аспапты жай және оңай ретте қосымша аспаптарды пайдаланбай алмастыру мүмкін. – Алмалы-салмалы аспаптың салынатын ұшын тазалап, аздап майлаңыз. – Алмалы-салмалы ж ұмыс құралын патронға автоматты бекітілгенше бұрап салыңыз. – Құралдың бекітілуін тартып тексеріңіз. SDS-plus-алмалы-салмалы аспабы жүйе салдарынан бос қозғалады. Сол себептен бос айналуда радиал қағу пайда болады. Бұл ойық дұрыстығына әсер етпейді, өйткені бұрғылау кезінде бұрғы өзін өзі ортаға дәл келтіреді. SDS-plus алмалы-салмалы аспабын шығару (F суретін қараңыз) –Бекіту төлкесін 3 артқа жылжытып алмалы-салмалы аспапты шешіңіз. SDS-plus-сіз алмалы-салмалы аспаптарды орнату Ескертпе: SDS-plus-сіз аспаптарды перфораторлық бұрғылау немесе ою үшін пайдаланбаңыз! SDS-plus-сіз аспаптар перфораторлық бұрғылауда немесе оюда

– Тісті тәждік бұрғылау патронын 15 („Тісті тәждік бұрғылау патронын алмастыру“, 140 бетінде қараңыз)

– Тісті тәждік бұрғылау патронын 15 аспап орнатылғаныша бұраңыз. Аспапты орнатыңыз. – Бұрғылау патроны кілтін тісті тәждік бұрғылау патронының 15 тиісті ойықтарына орнатып аспапты

істі тәждік бұрғылау патронын 15 бұрғылау патроны кілтімен сағат тіліне қарсы бағытта алмалы-салмалы аспап шешілгенше бұраңыз.

Пайдалануға ендіру Пневматикалық құрылғы қосылған жағдайда ауа кірісінде өлшенген 5 бар (72,5 пси) жұмыс қысымында істейді. Пайдалану түрін орнату Қағуды/айналуды тоқтату қосқышымен 5 пневматикалық құралдың пайдалану түрін таңдаңыз. Ескертпе: Пайдалану түрін тек пневматикалық құралды өшіріп өзгертіңіз! Әйтпесе пневматикалық құралды зақымдауыңыз мүмкін. – Соққылауды/бұрауды тоқтату қосқышын 5 керекті күйге бұраңыз. OBJ_BUCH-2092-002.book Page 140 Thursday, February 23, 2017 11:46 AMҚaзақша | 141 Bosch Power Tools 1 609 92A 33X | (23.2.17)

Энергияны үнемдеу үшін пневматикалық құралды пайдаланарда ғана қосыңыз. –Пневматикалық құралды қосу үшін қосқыш/өшіргішті 6 басып жұмыс кезінде оны басылған күйде сақтаңыз. –Пневматикалық құралдың өшіру үшін қосқыш/өшіргішті жіберіңіз 6. Пайдалану нұсқаулары Тосыннан пайда болатын жүктеулер қатты айналымдар санының төменделуіне немесе тоқтауына әсер етеді бірақ қозғалтқышқа зиян жеткізбейді. Тереңдікті шектеу тірегін реттеу (G суретін қараңыз) Тереңдікті шектеу тірегімен 11 қажетті бұрғылау тереңдігін X реттеу мүмкін. – Қатпарлы бұранданы 4 қосымша тұтқадан 10 бұрап

– Тереңдікті шектеу тірегін бұрғы ұшымен тереңдікті шектеу тірегі ұшының аралығы қажетті бұрғылау тереңдігіне X тең болғанынша тартыңыз. – Қалақты бұрғыны берік бекітіңіз. Техникалық күтім және қызмет Қызмет көрсету және тазалау Қызмет көрсету және жөндеу жұмыстарын тек маман оқыған қызметкерлер орындасын. Сол арқылы пневматикалық құрал қауіпсіздігін сақтайсыз. Өкілетті Bosch сервистік орталығы бұл жұмыстарды жылдам және сенімді ретте орындайды. Жүйелік түрдегі тазалау –Пневматикалық құралдың ауа кірісіндегі торын жүйелік түрде тазалаңыз. Бұл үшін шлангтық келте құбырды 9 шешіп торды шаңдан және ластан тазалаңыз. Сосын шлангтық келте құбырды қайта орнатыңыз. – Сығылған ауа ішіндегі су мен лас бөлшектері зеңдеу себебі болып қатпар, клапан т.б. тозуына алып келуі мүмкін. Алдын алу үшін ауа кірісіне 7 бірнеше тамшы мотор майын тамызу керек. Пневматикалық құралды қайта ауа жетістіруіне қосып ( „Ауа жетістіруге қосылу“, 139 бетін қараңыз) оны 5 –10 с істетіп, шығатып майын шүберекпен сүртіңіз. Егер пневматикалық құрал ұзақ уақыт пайдаланылмаса бқл әдісті

рдайым орындау керек. Мерзімді қызмет көрсету – Бірінші 150 пайдалану сағатынан соң беріліс қорабын жеңіл еріткішпен тазалаңыз. Еріткіш өндірушінің пайдалану және кәдеге жарату нұсқаулықтарын орындаңыз. Беріліс қорабын арнайы Bosch беріліс қорабы майымен майлаңыз. Бірінші тазалаудан бастап таалау әдісін әр 300 пайдалану сағатынан соң қайталаңыз. Арнайы беріліс қорабы майы (225 мл) Өнім нөмірі 3605 430009 – Қозғалтқыш қатпарларын мерзімді ретте маман қызметкерлер тексеріп керек болса алмастыруы қажет. CLEAN-нұсқаларына тиісті болмаған пневматикалық құралдарды майлау CLEAN-қатарына тиісті болмаған барлық Bosch пневматикалық құралдарында (майсыз сығылған ауамен жұмыс істейтін пневматикалық қозғалтқыштың арнайы түрі), ағып тұрған сығылған ауаға әрдайым майлы тұманды қосу керек болады. Талап етілетін сығылған ауа м

сығылған ауа пневматикалық құралға қосылған қызмет көрсету құрылғысында бар (қосымша мәліметтер компрессор өндірушісінен алу мүмкін). Пневматикалық құралды тікелей малай үшін немесе қызмет көрсету құрылғысында қосу үшін SAE 10 немесе SAE 20 мотор майларын пайдалану керек. Керек-жарақтар Сапалы қосалқы құралдардың толық ауқымы туралы интернетте www.bosch-pt.com мекенжайында немесе сатушыдан білуге болады. Тұтынушыға қызмет көрсету және пайдалану

Барлық сұраулар мен қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде пневматикалық құрал зауыттық тақтайшасындағы 10-орынды өнім нөмірін

Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз: www.bosch-pt.com Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек „Роберт Бош“ фирмалық немесе авторизацияланған қызмет к

орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады. Ағаш, метал, керамика және пластмассаны қағусыз бұрғылау және бұранда қою

ЖШС „Роберт Бош“ Электр құралдарына қызмет көрсету орталығы Алматы қаласы

Райымбек данғылы Коммунальная көшесінің бұрышы, 169/1 Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Ресми сайты: www.bosch.kz; www.bosch-pt.kz Кәдеге жарату Пневматикалық құралды, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет. Майлау және тазалау құралдарын қоршаған ортаны қорғайтын ретте кәдеге жарату қажет. Заңдық нұсқаулықтарды орындаңыз. Қозғалтқыш катпарларын тиісту ретте кәдеге жаратыңыз! Қозғалтқыш катпарларының құрамында тефлон бар. 400 °C-тан артық қызытпаңыз, әйтпесе денсаулыққа зиян келтіретін булар пайда болуы
