OBJ_BUCH-2092-002.book Page 181 Thursday, February 23, 2017 11:46 AM182 | Eesti 1 609 92A 33X | (23.2.17) Bosch Power Tools Održavanje u turnusima – Nakon prvih 150 sati rada prijenosnik očistite sa blagim otapalom. Pridržavajte se uputa proizvođača otapala i zbri- nite ga. Prijenosnik nakon toga podmažite sa Bosch speci- jalnom mašću za prijenosnike. Ponovite postupak čišćenja nakon svakih 300 sati rada, počevši od prvog čišćenja. Specijalna mast za prijenosnike (225 ml) Kataloški br. 3 605 430 009 – Lamele motora mora u turnusu provjeriti stručno osoblje i prema potrebi zamijeniti. Podmazivanje pneumatskih alata koji ne pripadaju CLEAN seriji Kod svih Bosch pneumatskih alata koji ne pripadaju CLEAN seriji (posebna vrsta pneumatskog motora koji radi sa kompri- miranim zrakom bez sadržaja ulja), trebate u prostrujavani komprimirani zrak stalno dodavati maglu ulja. Za to potrebna uljenka za komprimirani zrak nalazi se na uređaju za održava- nje komprimiranog zraka, predspojenog pneumatskom alatu (pobliže podatke o tome možete dobiti od proizvođača kom- presora). Za izravno podmazivanje pneumatskog alata ili za umiješanje na jedinici za održavanje, trebate primijeniti motorno ulje SAE 10 ili SAE 20. Pribor O kompletnom programu kvalitetnog pribora možete se infor- mirati na internetu, na adresi www.bosch-pt.com ili u specija- liziranoj trgovačkoj mreži. Servisiranje i savjetovanje o primjeni Kod svih povratnih upita i naručivanja rezervnih dijelova, mo- limo neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice pneumatskog alata. Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i održavanju vašeg proizvoda te o rezervnim dijelovima. Pove- ćane crteže i informacije o rezervnim dijelovima možete naći na adresi: www.bosch-pt.com Bosch tim za savjetovanje o primjeni rado će vam pomoći od- govorom na pitanja o našim proizvodima i priboru. Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: (01) 2958051 Fax: (01) 2958050 Zbrinjavanje Pneumatski alat, pribor i ambalaža trebaju se dovesti na eko- loški prihvatljivo ponovno iskorištavanje. Maziva i sredstva za čišćenje zbrinite na ekološki pri- hvatljiv način. Kod toga se pridržavajte zakonskih pro- pisa. Lamele motora zbrinite na stručan način! Lamele moto- ra sadrže teflon. Ne zagrijavajte ih na temperaturu višu od 400 °C, jer bi inače mogle nastati pare štetne za zdravlje. Ako vaš pneumatski alat više nije uporabiv, molimo odnesite na zbrinjavanje u reciklažno dvorište. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Üldised ohutusnõuded suruõhutööriistade kasu- tamisel Enne tarvikute paigaldamist, käi- tamist, parandamist, hooldamist ja vahetamist, samuti enne suruõhutööriista läheduses töö- tamist lugege läbi kõik juhised. Järgnevate ohutusnõuete eiramise tagajärjeks võivad olla rasked vigastused. Hoidke ohutusnõuded hoolikalt alles ja edastage need seadet kasutavale isikule. Ohutus töökohal Olge ettevaatlik – seadme kasutamise tõttu võivad pinnad olla muutunud libedaks ning õhu- või hüdrauli- kavoolikud võivad põhjustada komistamise ohu. Libise- mine, komistamine ja kukkumine on töökohal tekkinud vi- gastuste peamised põhjused. Ärge töötage suruõhutööriistaga plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Tooriku töötlemisel võib tekkida sädemeid, mil- le toimel tolm või aur süttib. Suruõhutööriistaga töötamise ajal veenduge, et teised inimesed on teie töökohast ohutus kauguses. Kui teie tähelepanu juhitakse kõrvale, võite kaotada kontrolli suru- õhutööriista üle. Suruõhutööriistade ohutus Ärge suunake õhuvoogu kunagi iseenda ega teiste isi- kute poole ja juhtige külm õhk kätest mööda. Suruõhk võib tekitada raskeid vigastusi. Kontrollige ühenduskohti ja juhtmeid. Kõik tarvikud, muhvid ja voolikud peavad rõhu ja õhukoguse poolest vas- tama tehnilistes andmetes toodud nõuetele. Liiga madal rõhk kahjustab suruõhutööriista tööd, liiga kõrge rõhk võib põhjustada varalist kahju ja vigastusi. Vältige voolikute kokkumurdumist, kokkupigistamist, kokkupuudet lahustite ja teravate servadega. Hoidke voolikud eemal kuumusest, õlist ja pöörlevatest osa- dest. Vigastatud voolik vahetage kohe välja. Kahjustada saanud suruõhuvoolik võib õhku paiskuda ning seeläbi seadme kasutajat vigastada. Ülespaiskuv tolm või laastud võivad tekitada tõsiseid silmakahjustusi. Veenduge, et voolikuklambrid on alati tugevasti kinni pingutatud. Kinni pingutamata või kahjustatud voolikuk- lambrite tõttu võib õhk voolikust kontrollimatult välja pää- seda. TÄHELEPANU OBJ_BUCH-2092-002.book Page 182 Thursday, February 23, 2017 11:46 AMEesti | 183 Bosch Power Tools 1 609 92A 33X | (23.2.17) Inimeste ohutus Olge tähelepanelik, jälgige, mida Te teete, ning toimige suruõhutööriistage töötades kaalutletult. Ärge kasuta- ge suruõhutööriista, kui olete väsinud või narkootiku- mide, alkoholi või ravimite mõju all. Hetkeline tähelepa- nematus suruõhutööriista kasutamisel võib põhjustada raskeid vigastusi. Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku- kaitsevahendite, näiteks hindamisteede kaitsemaski, mit- telibisevate turvajalatsite, kaitsekiivri või kuulmiskaitseva- hendite kasutamine vastavalt tööandja juhistele või töö- ja tervisekaitse nõuetele vähendab vigastuste ohtu. Vältige juhuslikku töölerakendamist. Veenduge, et su- ruõhutööriist on välja lülitatud, enne kui ühendate selle õhuvarustusega, selle üles tõstate või seda kannate. Kui hoiate suruõhutööriista kandmisel sõrme lülitil (sis- se/välja) või ühendate õhuvarustusega sisselülitatud suru- õhutööriista, võivad tagajärjeks olla tööõnnetused. Enne suruõhutööriista sisselülitamist eemaldage regu- leerimisvõtmed. Reguleerimistarvik, mis asub suruõhu- tööriista pöörlevas osas, võib kaasa tuua vigastusi. Ärge hinnake ennast üle. Võtke stabiilne asend ja säili- tage kogu aeg tasakaal. Stabiilses asendis olles saate su- ruõhutööriista ootamatutes olukordades paremini kontrol- li alla hoida. Kandke sobivat riietust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, riided ja kindad eemal seadme liikuvatest osadest. Laiad riided, ehted ja pikad juuksed võivad jääda pöörlevate osade vahele. Kui seadme külge saab paigalda tolmueemaldus- ja tol- mukogumisseadmeid, veenduge, et need on paigalda- tud ja et neid kasutatakse nõuetekohaselt. Tolmueemal- dusseadmete kasutamine vähendab tolmust põhjustatud ohte. Ärge hingake heitõhku vahetult sisse. Vältige heitõhu sattumist silma. Suruõhutööriista heitõhk võib sisaldada vett, õli, metalliosakesi ja kompressorist pärinevat mus- tust. See võib kahjustada tervist. Suruõhutööriistade nõuetekohane käsitsemine ja kasuta- mine Tooriku kinnitamiseks ja toestamiseks kasutage kinni- tusvahendeid või pitskruvi. Kui hoiate toorikut käega kin- ni või surute seda vastu keha, ei saa te suruõhutööriista ohutult juhtida. Ärge avaldage suruõhutööriistale ülekoormust. Kasu- tage konkreetseks tööks sobivat suruõhutööriista. So- biva suruõhutööriistaga on töö ettenähtud võimsusvahe- mikus tõhusam ja ohutum. Ärge kasutage suruõhutööriista, mille lüliti (sisse/väl- ja) on defektne. Suruõhutööriista, mida ei saa enam sisse või välja lülitada, on ohtlik ja vajab parandamist. Enne tööriista seadistamist, tarvikute vahetamist ja hoiulepanekut katkestage õhuvarustus. See ettevaatus- abinõu hoiab ära suruõhutööriista soovimatu käivitumise. Kasutusvälisel ajal hoidke suruõhutööriistu lastele kät- tesaamatus kohas. Ärge laske suruõhuseadet kasutada isikutel, kes ei ole suruõhuseadmega kokku puutunud ega lugenud kasutusjuhendit. Asjatundmatute isikute käes on suruõhutööriistad ohtlikud. Hooldage suruõhutööriista nõuetekohaselt. Veenduge, et seadme liikuvad detailid töötavad veatult ja kiildu kinni, et seadme detailid ei ole murdunud ega kahjusta- tud määral, mis mõjutab suruõhuseadme töökindlust. Kahjustada saanud detailid laske parandada enne suru- õhutööriista kasutuselevõtmist. Paljude õnnetuste põh- juseks on halvasti hooldatud suruõhutööriistad. Hoidke lõiketarvikud teravad ja puhtad. Teravate lõike- servadega ja hästi hooldatud lõiketarvikud kiiluvad vähem kinni ja on kergemini juhitavad. Kasutage suruõhutööriista, lisatarvikuid, otsakuid jmt toodud juhiste kohaselt. Seejuures arvestage töötingi- musi ja konkreetset tegevust. Seeläbi väheneb tolmu tekkimine, vibratsioon ja müra miinimumini. Suruõhutööriista tohivad kasutada ja seadistada vaid asjaomase kvalifikatsiooni ja väljaõppega isikud. Suruõhutööriista ei tohi modifitseerida. Muudatused võivad vähendada ohutusabinõude toimet ja suurendada seadme kasutajale avalduvaid ohte. Teenindus Laske suruõhuseadet parandada üksnes vastava ala as- jatundjatel, kes kasutavad originaalvaruosi. Nii tagate suruõhuseadme ohutu töö. Ohutusnõuded suruõhupuurvasarate kasutami- sel Kontrollige, kas andmesilt on loetav. Vajaduse korral tel- lige tootjalt uus andmesilt. Tooriku, tarviku või suruõhutööriista enda murdumisel võivad tükid suure kiirusega välja paiskuda. Suruõhutööriistaga töötamisel ning suruõhutööriista parandamisel või hooldamisel ning tarvikute vahetami- sel tuleb alati kanda löögikindlaid kaitseprille vm sil- makaitsevahendeid. Vajaliku kaitse tase tuleb iga konkreetse töö puhul eraldi määrata. Kui töödeldav detail jääb teie peast kõrgemale, siis kandke kaitsekiivrit. Nii hoiate ära vigastuste ohu. Kasutage suruõhutööriista ainult siis, kui meisel on kin- nitatud nii, et see ei saa välja kukkuda. Vastasel korral võib kasutatav tarvik välja paiskuda. Tarvikukinnituse kulunud, kõverdunud ja murdunud osad tuleb välja vahetada. Nii hoiate ära vigastuste ohu. Enne suruõhutööriista sisselülitamist asetage suru- õhutööriist töödeldavale pinnale, nii et see on kindlalt paigas. Seadme kasutaja ja seadet hooldavad isikud peavad olema füüsiliselt suutelised suruõhuseadet käsitsema, pidades silmas seadme suurust, kaalu ja võimsust. Olge valmis suruõhutööriista ootamatuks kohaltnihku- miseks, mis on põhjustatud reaktsioonijõududest või tarviku purunemisest. Hoidke suruõhutööriista tuge- vasti kinni ja viige oma keha ja käsivarred asendisse, OBJ_BUCH-2092-002.book Page 183 Thursday, February 23, 2017 11:46 AM184 | Eesti 1 609 92A 33X | (23.2.17) Bosch Power Tools milles saate reaktsiooijõududele vastu astuda. Need et- tevaatusabinõud aitavad ära hoida vigastusi. Ettevaatust! Tarvikud võivad suruõhuseadme pikema- ajalise töö korral kuumaks minna. Kandke kaitsekindaid. Õhuvarustuse katkemisel või rõhu alanemisel lülitage suruõhutööriist välja. Kontrollige rõhku ja kui see on so- biv, siis lülitage tööriist uuesti sisse. Suruõhuseadme kasutamisel võib seadme kasutaja ta- juda ebameeldivat tunnet kätes, käsivartes, õlgades, kaelapiirkonnas või teistes kehaosades. Suruõhutööriistaga töötamisel võtke mugav ja stabiil- ne asend, vältige ebasoodsaid asendeid ning säilitage kogu aeg tasakaal. Pikemaajalise töö korral peaks seadme kasutaja kehaasendit muutma, see aitab eba- meeldivat tunnet ja väsimust vältida. Kui seadme kasutaja tajub sümptomeid, nagu pidev halb enesetunne, valud, südamekloppimine, sügelus, käte-jalgade surisemine, põletav tunne või kangestu- mine, ei tohi neid tähelepanuta jätta. Seadme kasutaja peab teavitama tööandjat ja pöörduma arsti poole. Ärge kasutage meislit kunagi käsitööriistana. Meislid on termotöödeldud ja võivad murduda. kasutage ainult teravaid meisleid. Nüride tarvikute kasu- tamine suurendab vibratsiooni ja kulumisest tingitud mur- dumise ohtu. Ärge kunagi juhutage kuumi tarvikuid vees. See võib muuta tarvikud rabedaks ja tuua kaasa nende kasutusres- sursi enneaegse ammendumise. Ärge kasutage meislit hoovana. Vastasel korral võib see murduda. Varjatult paiknevate elektrijuhtmete, gaasi- või veeto- rude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustus- firma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöö- gioht. Vältige kokkupuudet pingestatud elektrijuhtmega. Su- ruõhutööriist ei ole isoleeritud ja kokkupuude pingestatud elektrijuhtmega võib põhjustada elektrilöögi. Smirgeldamisel, saagimisel, puuri- misel jmt toimingutel tekkiv tolm võib tekitada vähki, kahjustada loodet või sigivust. Tolm sisaldab näiteks järgmisi aineid: – plii pliisisaldusega värvides ja lakkides; – kristalne ränimuld tellistes, tsemendis jm müüritööde puhul; – arseen ja kromaat keemiliselt töödeldud puidus. Haigestumise oht sõltub ainetega kokkupuutumise sage- dusest. Ohu vähendamiseks tuleks töötada üksnes hea venti- latsiooniga ruumides, kasutades eriomast kaitsevarustust (nt spetsiaalselt konstrueeritud hingamisteede kaitseseadmeid, mis filtreerivad ka väikseimaid tolmuosakesi). Tooriku töötlemisel võib tekkida täiendavat müra, mi- da saab vältida sobivate abinõudega, nt isolatsiooni- materjalide kasutamisega, kui toorik tekitab vilinatao- list müra. Kasutage suruõhutööriista nii, et tekib võimalikult vä- he tolmu, selleks näiteks niisutage töödeldavat mater- jali. Kui suruõhutööriistal on helisummuti, tuleb tagada sel- le kasutamine ja veatu seisund. Vibratsioon võib kahjustada närvisüsteemi ja häirida käsivarte ja käte verevarustust. Kandke tihedalt ümber käte olevaid kindaid. Suruõhu- tööriista käepidemed lähevad suruõhuvoo tõttu külmaks. Soojad käed on vibratsiooni suhtes vähem tundlikud. Laiad kindad võivad jääda pöörlevate osade vahele. Kui tajute, et teie sõrmed või käsivarred surevad, suri- sevad, valutavad või lähevad valgeks, siis katkestage suruõhutööriistaga töötamine, teavitage tööandjat ja pöörduge arsti poole. Ärge hoidke tarvikut töötamise ajal kinni. Hoidke suruõhutööriista mitte liige tugeva, kuid kindla haardega. Vibratsioon võib olla seda suurem, mida tuge- vamini tööriista hoiate. Universaalsete pöördmuhvide kasutamisel tuleb kasu- tusele võtta lukustustihvtid. Kasutage Whipcheck-voo- likukinniteid, et tagada kaitse juhul, kui ühendus vooli- ku ja suruõhuseadme või voolikute vahel lahti tuleb. Ärge kandke suruõhuseadet kunagi voolikust. Tarviku kinnikiilumise korral lülitage suruõhutööriist kohe välja. Seadmel võib tekkida järsk vastureakt- sioon, mis põhjustab tagasilöögi. Tarvik kiilub kinni, kui: – suruõhutööriistale avaldub ülekoormus, – kui tarvik kiilub toorikus kinni või – tarviku ots tungib läbi töödeldava tooriku. Reaktsioonijõudude neutraliseerimiseks kasutage abi- vahendeid, nt tuge. Kui see ei ole võimalik, kasutage li- sakäepide. Ärge viige oma käsi kunagi pöörlevate tarvikute lähe- dusse. Võite ennast vigastada. Ärge laske puuril vastu toorikut laperdada. See võib vib- ratsiooni märkimisväärsel määral suurendada. Sümbolid Järgnevad sümbolid võivad olla suruõhuseadme kasutamise jaoks olulised. Pidage palun sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab Teil suruõhuseadet käsitseda paremini ja ohutumalt. TÄHELEPANU Sümbol Tähendus Enne tarvikute paigaldamist, käita- mist, parandamist, hooldamist ja vahetamist, samuti enne suruõhu- tööriista läheduses töötamist luge- ge läbi kõik juhised. Ohutusnõuete ja juhiste eiramise tagajärjeks võivad olla rasked vigastused. OBJ_BUCH-2092-002.book Page 184 Thursday, February 23, 2017 11:46 AMEesti | 185 Bosch Power Tools 1 609 92A 33X | (23.2.17) Seadme ja selle funktsioonide kirjel- dus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage ümbris suruõhuseadme joonistega ja jätke see kasutus- juhendi lugemise ajaks lahti. Nõuetekohane kasutamine Suruõhutööriist on ette nähtud betooni, tellise ja kivi löökpuu- rimiseks ning kergemateks meiseldustöödeks. Samuti sobib see puidu, metalli, keraamiliste plaatide ja plasti löögita puu- rimiseks. Puurvasar sobib kasutamiseks märgades ja niisketes ruumi- des ning välitingimustes olevatel ehitusobjektidel. Seadme osad Suruõhuseadme osade numeratsiooni aluseks on jooniste le- heküljel toodud numbrid. 1 Padrun 2 Tolmukaitse 3 Lukustushülss 4 Tiibkruvi lisakäepideme reguleerimiseks 5 Töörežiimilüliti 6 Lüliti (sisse/välja) 7 Ühendustuts õhu sisselaskeava juures 8 Õhu väljumisava koos mürasummutiga 9 Voolikunippel 10 Lisakäepide 11 Sügavuspiirik 12 Voolikuklamber 13 Juurdetuleva õhu voolik 14 Hammasvööpadruni kinnituskruvi* 15 Hammasvööpadrun* 16 SDS-plus-adapter padrunile* *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN ISO 15744. Suruõhutööriista A-korrigeeritud müratase on üldjuhul: Heli- rõhu tase 89 dB(A); helivõimsuse tase 100 dB(A). Mõõte- määramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

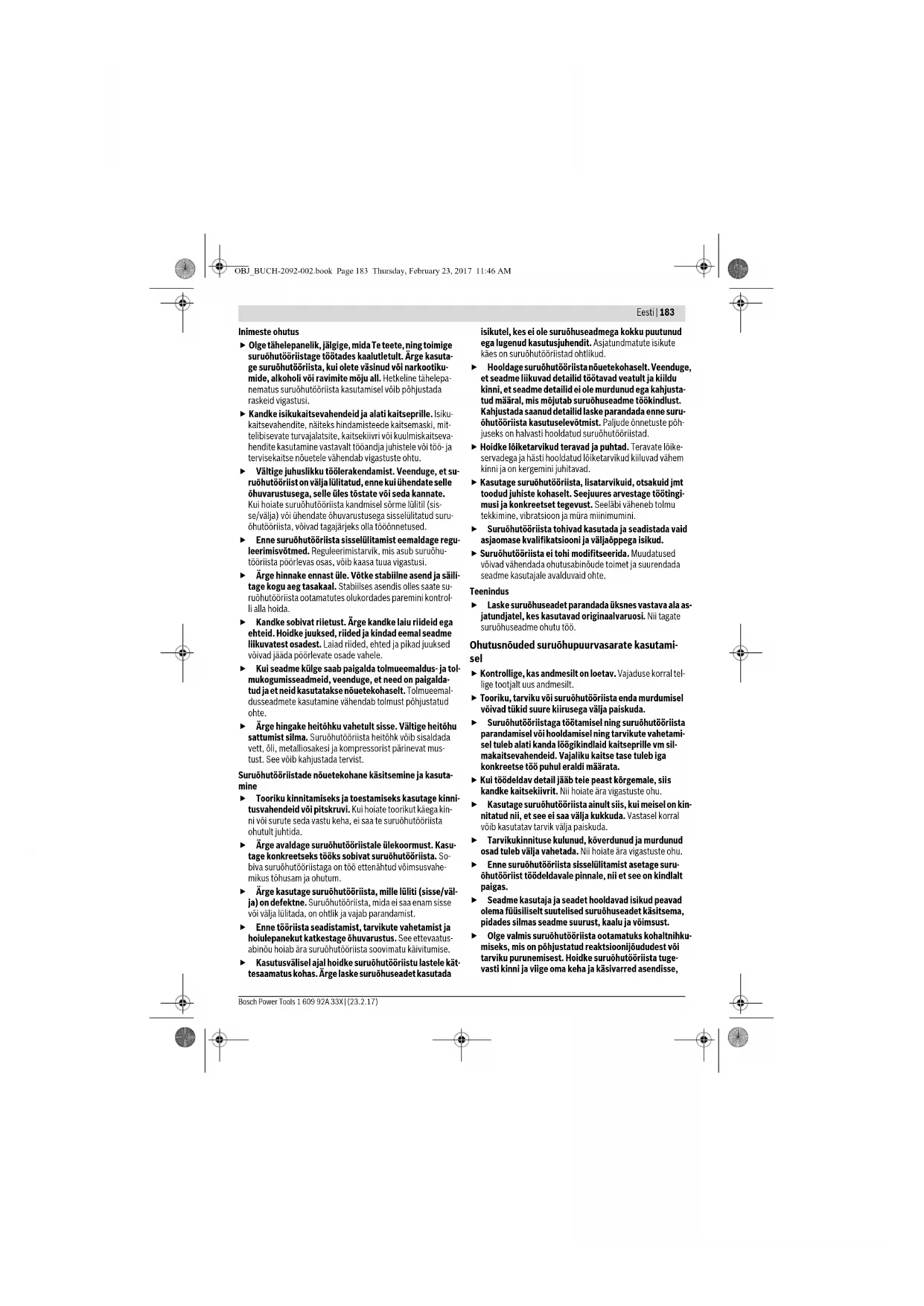

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 28927: Betooni löökpuurimine: a

Metalli puurimine: a

Tehnilised andmed Kandke kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist. Kandke kaitseprille. Wvatti Võimsus Nm njuutonmeeter Energiaühik (pöör- demoment)

pööret või liikumist minutis Tühikäigupöörded bar psi bar naela ruuttolli kohta Õhusurve l/s cfm liitrit sekundis kuupjalga minutis Õhukulu dB detsibell Suhtelise helitugevu- se ühik QC Kiirvahetuspadrun Padrun Sisekuuskandi sümbol Välisnelikandi sümbol UNF US-peenkeere (Unified National Fine Thread Series)

Väljundvõimsus W 740 Puuri max läbimõõt: – betoonis – terases –puidus

Padrun SDS-plus Max töörõhk seadmes bar psi

72,5 Voolikuliitmiku ühenduskeere G1/4" Vooliku siseava laius mm 13 Õhukulu tühikäigul l/s cfm

31,8 OBJ_BUCH-2092-002.book Page 185 Thursday, February 23, 2017 11:46 AM186 | Eesti 1 609 92A 33X | (23.2.17) Bosch Power Tools Vastavus normidele Kinnitame ainuvastutajatena, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele ja norma- tiivsetele dokumentidele: EN ISO 11148 kooskõlas direktiivi 2006/42/EÜ sätetega. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montaaž Lisakäepide (vt joonist A) Ohutuse tagamiseks tohib suruõhutööriista kasutada vaid siis, kui lisakäepide 10 on külge monteeritud. Lisakäepidet 10 võite vastavalt oma soovile pöörata asendis- se, mis võimaldab turvalise ja mugava töö. – Keerake tiibkruvi lisakäepideme reguleerimiseks 4 vastu- päeva ja keerake lisakäepide 10 soovitud asendisse. See- järel keerake tiibkruvi4 päripäeva uuesti kinni. Heitõhu ärajuhtimine Heitõhu ärajuhtimisega saate juhtida heitõhu heitõhukanali kaudu töökohalt ära ja saavutada ühtlasi optimaalse müra- summutuse. Lisaks paranevad töötingimused, kuna õli sisal- dav õhk ei saasta enam Teie töökohta ega keeruta üles tolmu või laaste. – Keerake mürasummuti õhu väljumisavast 8 välja ja asenda- ge see voolikunipliga 9. – Lõdvendage voolikuklambrit 12 heitõhu voolikul , ja kinni- tage heitõhu voolik voolikunipli 9 kohale, pingutades vooli- kuklambri tugevasti kinni. Õhuvarustusega ühendamine (vt joonist B) Veenduge, et õhusurve ei ole väiksem kui 5 baari (72,5 psi), kuna suruõhutööriist on ette nähtud kasuta- miseks sellel survel. Täiesvõimsuse tagamiseks tuleb kinni pidada tabelis „Tehnili- sed andmed“ esitatud vooliku siseava ja ühenduskeerme mõõtudest. Täisvõimsuse säilitamiseks tuleb kasutada üks- nes kuni 4 m pikkuseid voolikuid. Suruõhk peab olema vaba võõrkehadest ja niiskusest, et kaitsta suruõhuseadet kahjustuste, määrdumise ja rooste tek- ke eest. Märkus: Vajalik on suruõhu hooldusüksuse kasutamine. See tagab suruõhutööriistade veatu toimimise. Pidage kinni hooldusüksuse kasutusjuhendist. Kõik armatuurid, ühendusjuhtmed ja voolikud peavad olema rõhu ja vajaliku õhukoguse jaoks kohandatud. Vältige juhtmete kokkupigistamist, kokkukäänamist ja rebi- mist! Kahtluse korral kontrollige sisselülitatud tööriista rõhku õhu sisselaskeava juures manomeetriga. Õhuvarustuse ühendamine suruõhuseadmega – Keerake voolikunippel 9 õhu sisselaskeava küljes olevasse ühendustutsi 7. Et vältida suruõhuseadme sisemiste ventiiliosade kahjus- tamist, tuleks voolikunipli 9 sisse- ja väljakeeramisel õhu sisselaskeava küljes olevasse ühendustutsi 7 lehtvõtmega (ava laius 22 mm) vastu hoida. – Vabastage voolikuklambrid 12 õhuvooliku küljes 13, kinni- tage õhuvoolik voolikunipli 9 külge ja pingutage voolikuk- lamber kinni. Märkus: Kinnitage õhuvoolik alati kõigepealt suruõhuseadme külge, alles siis hooldusüksuse külge. Padruni ja tarvikute valik Löökpuurimiseks ja meiseldamiseks (meiseldamine üksnes tarvikuga MV 200) läheb vaja SDS-plus-kinnitusega tarvikuid, mis kinnitatakse SDS-plus-padrunisse. Puidu, metalli, keraamiliste plaatide ja plastmaterjalide löögi- ta puurimiseks, samuti kruvide keeramiseks kasutatakse ilma SDS-plus-kinnituseta tarvikuid (nt silindrilise sabaga puure). Nende tarvikute jaoks läheb vaja kiirkinnituspadrunit või ham- masvööpadrunit. Hammasvööpadruni vahetamine Et töötada SDS-plus-kinnituseta tarvikutega (nt silindrilise sa- baga puuriga), tuleb seadme külge kinnitada sobiv padrun (hammasvöö- või kiirkinnituspadrun, lisatarvik). Hammasvööpadruni paigaldamine (vt joonist C) – Keerake SDS-plus-adapter 16 hammasvööpadrunisse 15. Kinnitage hammasvööpadrun 15 kinnituskruviga 14. Pan- ge tähele, et kinnituskruvi on vasakkeermega. Hammasvööpadruni paigaldamine (vt joonist D) – Puhastage adapteri padrunisse kinnituvat osa ja määrige seda kergelt. – Lükake hammasvööpadrun koos adapteriga pöörd- liigutusega padrunisse, kuni see automaatselt lukustub. – Lukustuse kontrollimiseks tõmmake hammasvööpadrunit. Hammasvööpadruni eemaldamine – Lükake lukustushülss 3 taha ja võtke hammasvööpadrun 15 maha. Kaal EPTA-Procedure 01:2014 järgi

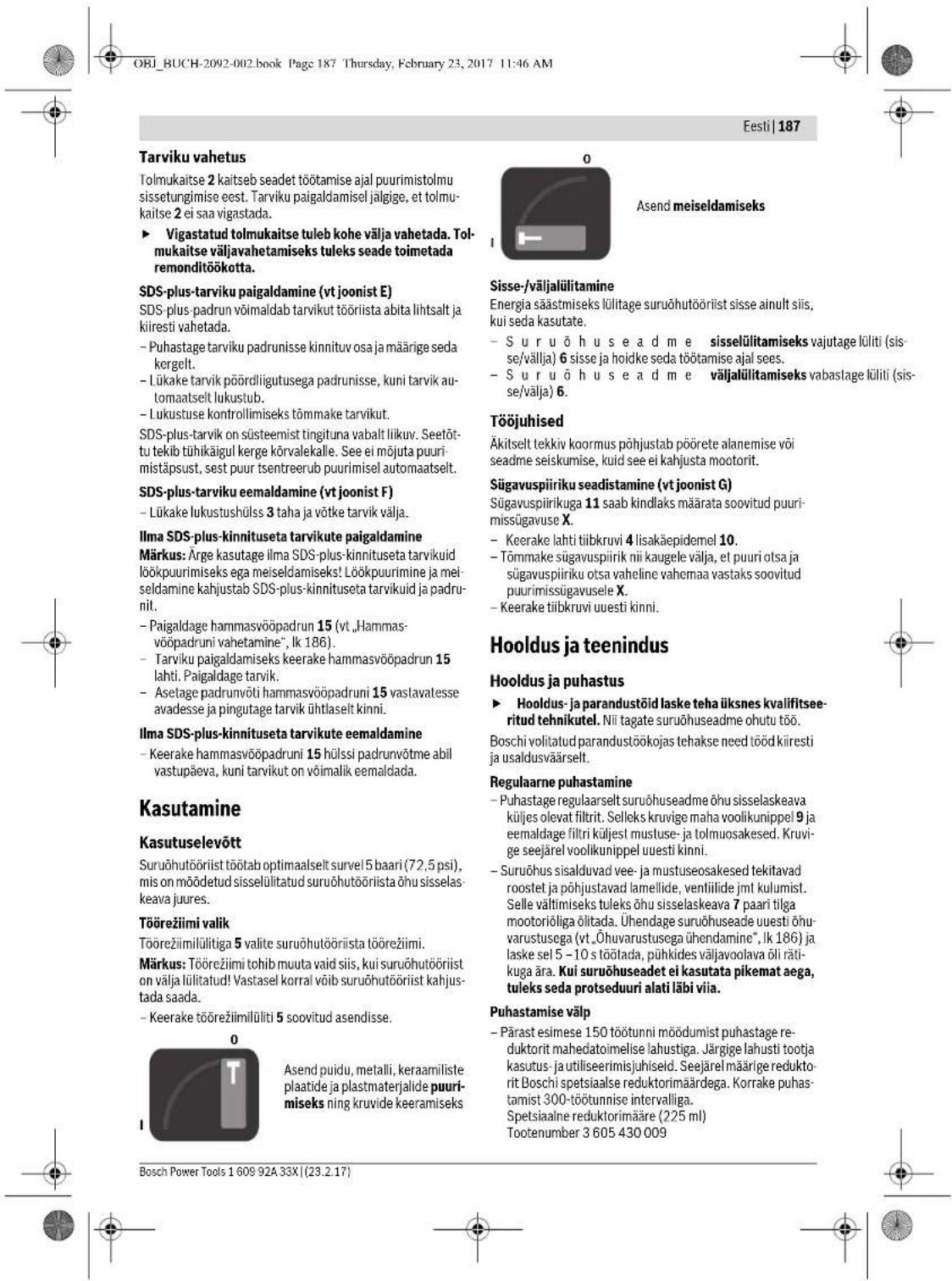

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS Suruõhupuurvasar OBJ_BUCH-2092-002.book Page 186 Thursday, February 23, 2017 11:46 AMEesti | 187 Bosch Power Tools 1 609 92A 33X | (23.2.17) Tarviku vahetus Tolmukaitse 2 kaitseb seadet töötamise ajal puurimistolmu sissetungimise eest. Tarviku paigaldamisel jälgige, et tolmu- kaitse 2 ei saa vigastada. Vigastatud tolmukaitse tuleb kohe välja vahetada. Tol- mukaitse väljavahetamiseks tuleks seade toimetada remonditöökotta. SDS-plus-tarviku paigaldamine (vt joonist E) SDS-plus-padrun võimaldab tarvikut tööriista abita lihtsalt ja kiiresti vahetada. – Puhastage tarviku padrunisse kinnituv osa ja määrige seda kergelt. – Lükake tarvik pöördliigutusega padrunisse, kuni tarvik au- tomaatselt lukustub. – Lukustuse kontrollimiseks tõmmake tarvikut. SDS-plus-tarvik on süsteemist tingituna vabalt liikuv. Seetõt- tu tekib tühikäigul kerge kõrvalekalle. See ei mõjuta puuri- mistäpsust, sest puur tsentreerub puurimisel automaatselt. SDS-plus-tarviku eemaldamine (vt joonist F) – Lükake lukustushülss 3 taha ja võtke tarvik välja. Ilma SDS-plus-kinnituseta tarvikute paigaldamine Märkus: Ärge kasutage ilma SDS-plus-kinnituseta tarvikuid löökpuurimiseks ega meiseldamiseks! Löökpuurimine ja mei- seldamine kahjustab SDS-plus-kinnituseta tarvikuid ja padru- nit. – Paigaldage hammasvööpadrun 15 (vt „Hammas- vööpadruni vahetamine“, lk 186). – Tarviku paigaldamiseks keerake hammasvööpadrun 15 lahti. Paigaldage tarvik. – Asetage padrunvõti hammasvööpadruni 15 vastavatesse avadesse ja pingutage tarvik ühtlaselt kinni. Ilma SDS-plus-kinnituseta tarvikute eemaldamine – Keerake hammasvööpadruni 15 hülssi padrunvõtme abil vastupäeva, kuni tarvikut on võimalik eemaldada. Kasutamine Kasutuselevõtt Suruõhutööriist töötab optimaalselt survel 5 baari (72,5 psi), mis on mõõdetud sisselülitatud suruõhutööriista õhu sisselas- keava juures. Töörežiimi valik Töörežiimilülitiga 5 valite suruõhutööriista töörežiimi. Märkus: Töörežiimi tohib muuta vaid siis, kui suruõhutööriist on välja lülitatud! Vastasel korral võib suruõhutööriist kahjus- tada saada. – Keerake töörežiimilüliti 5 soovitud asendisse. Sisse-/väljalülitamine Energia säästmiseks lülitage suruõhutööriist sisse ainult siis, kui seda kasutate. –Suruõhuseadme sisselülitamiseks vajutage lüliti (sis- se/vällja) 6 sisse ja hoidke seda töötamise ajal sees. –Suruõhuseadme väljalülitamiseks vabastage lüliti (sis- se/välja) 6. Tööjuhised Äkitselt tekkiv koormus põhjustab pöörete alanemise või seadme seiskumise, kuid see ei kahjusta mootorit. Sügavuspiiriku seadistamine (vt joonist G) Sügavuspiirikuga 11 saab kindlaks määrata soovitud puuri- missügavuse X. – Keerake lahti tiibkruvi 4 lisakäepidemel 10. – Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja sügavuspiiriku otsa vaheline vahemaa vastaks soovitud puurimissügavusele X. – Keerake tiibkruvi uuesti kinni. Hooldus ja teenindus Hooldus ja puhastus Hooldus- ja parandustöid laske teha üksnes kvalifitsee- ritud tehnikutel. Nii tagate suruõhuseadme ohutu töö. Boschi volitatud parandustöökojas tehakse need tööd kiiresti ja usaldusväärselt. Regulaarne puhastamine – Puhastage regulaarselt suruõhuseadme õhu sisselaskeava küljes olevat filtrit. Selleks kruvige maha voolikunippel 9 ja eemaldage filtri küljest mustuse- ja tolmuosakesed. Kruvi- ge seejärel voolikunippel uuesti kinni. – Suruõhus sisalduvad vee- ja mustuseosakesed tekitavad roostet ja põhjustavad lamellide, ventiilide jmt kulumist. Selle vältimiseks tuleks õhu sisselaskeava 7 paari tilga mootoriõliga õlitada. Ühendage suruõhuseade uuesti õhu- varustusega (vt „Õhuvarustusega ühendamine“, lk 186) ja laske sel 5 –10 s töötada, pühkides väljavoolava õli räti- kuga ära. Kui suruõhuseadet ei kasutata pikemat aega, tuleks seda protseduuri alati läbi viia. Puhastamise välp – Pärast esimese 150 töötunni möödumist puhastage re- duktorit mahedatoimelise lahustiga. Järgige lahusti tootja kasutus- ja utiliseerimisjuhiseid. Seejärel määrige redukto- rit Boschi spetsiaalse reduktorimäärdega. Korrake puhas- tamist 300-töötunnise intervalliga. Spetsiaalne reduktorimääre (225 ml) Tootenumber 3 605 430 009 Asend puidu, metalli, keraamiliste plaatide ja plastmaterjalide puuri- miseks ning kruvide keeramiseks

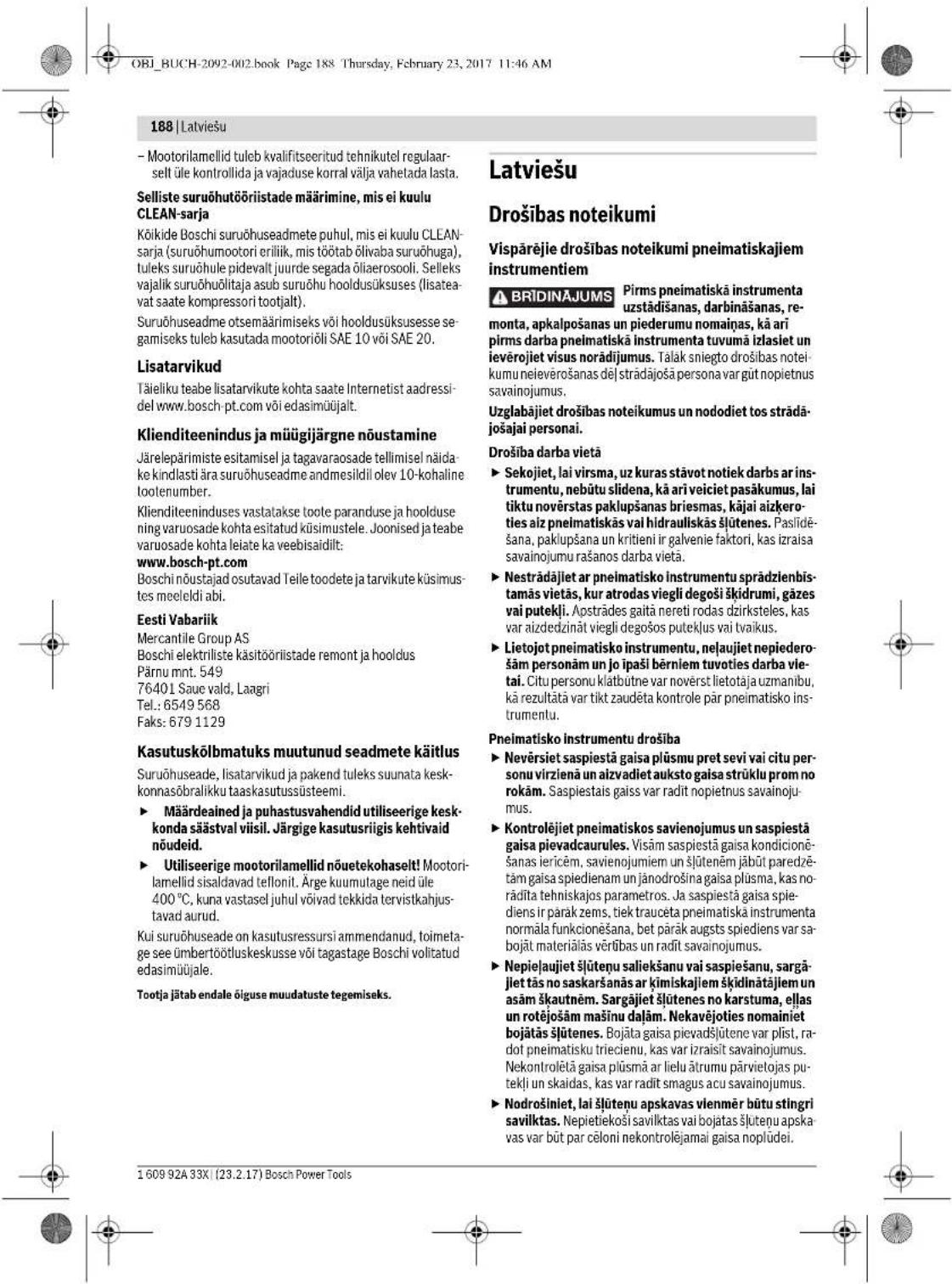

Asend meiseldamiseks
