CEXACT 6 Professional - Haamer BOSCH - Tasuta kasutusjuhend

Toote tüüp	Elektriline haamer (otsesuunaline elektriline kruvikeeraja)
Bränd	Bosch
Mudel	CEXACT 6 Professional
Nimipinge	36 V
Nimivool	1,0 A
Tühikäigu pöörded	1 000 p/min või 500 p/min (olenevalt variandist)
Maksimaalne kruvimismoment (kõva/pehme) vastavalt ISO 5393	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Maksimaalne kruvimisläbimõõt	M5
Kaal vastavalt EPTA-Procedure 01:2014	0,87 kg (1,4 lbs)
Kaitseaste	IP 20
Toiteallikas	Toiteplokk PUC-EXACT (võrgujuhe 230 V)
Pöörlemissuund	Paremale ja vasakule (elektrooniline ümberlülitus)
Seiskamissidur	Jah, reguleeritav pöördemomendi piirik
Pöördemomendi eelseadistus	Jah, liuguri ja reguleerimistööriista abil
Käivitusviis	Hoovaga või tõukega (olenevalt variandist)
Padrun	Kiirkinnituspadrun 1/4" (kuuskant)
Kruvimise näidik	Roheline LED (moment saavutatud) / punane LED (moment mitte saavutatud) koos helisignaaliga
Valgustus	Sisseehitatud LED-valgustus
Töötemperatuur	-5 °C kuni +50 °C
Hoiutemperatuur	-20 °C kuni +70 °C
Suhteline õhuniiskus	20 kuni 95 % ilma kondensatsioonita
Hooldus	Regulaarne puhastamine, käigu ja siduri määrimine (spetsiaalne Bosch määre, õli SAE 10/20)
Kaasasolevad tarvikud	Reguleerimistööriist, märgistusrõngad, kasutusjuhend
Ohutus	Kaitse juhusliku käivitumise vastu, üksikasjalikud ohutusjuhised, isikukaitsevahendite kasutamine

Korduma kippuvad küsimused - CEXACT 6 Professional BOSCH

Kuidas vahetada töötarvikut?

Tõmmake kiirkinnituspadrun (3) ettepoole, sisestage tarvik (1) tööriistahoidikusse (2), seejärel vabastage padrun. Kasutage ainult tarvikuid, millel on 1/4" isane kuuskantvars.

Kuidas reguleerida pöördemomenti?

Liigutage liugur (10) tahapoole, suruge reguleerimistööriist (22) tööriistahoidikusse ja pöörake seda aeglaselt, kuni tunnete sälku. Pöörake päripäeva, et suurendada momenti, vastupäeva, et vähendada. Pärast reguleerimist viige liugur tagasi.

Millist toiteplokki kasutada?

Tööriist vajab ainult Boschi toiteplokki PUC-EXACT. Ärge kunagi ühendage otse vooluvõrku ega kasutage pikendusjuhet.

Kuidas ühendada tööriist toiteplokiga?

Sisestage tööriista juhe (7) toiteploki pistikusse (13), joondades soon (15) eendiga, seejärel keerake mutter (11) päripäeva. Ühendage esmalt võrgujuhe toiteplokiga, seejärel pistik vooluvõrku.

Mida tähendab roheline või punane LED pärast kruvimist?

Roheline LED (6) süttib, kui eelseadistatud moment on saavutatud. Punane LED süttib koos helisignaaliga, kui momenti pole saavutatud: siis tuleb kruvimist korrata.

Kuidas hooldada tööriista?

Ühendage toiteplokk enne puhastamist lahti. Pärast esimest 150 töötundi puhastage ja määrige käik spetsiaalse Boschi määrdega (ref. 3 605 430 009). Iga 300 tunni järel korrake toimingut. Määrige sidur õliga SAE 10/20 pärast 100 000 kruvimist.

Millised on olulised ohutusjuhised?

Kandke alati kaitseprille ja kuulmiskaitseid. Hoidke tööala puhas ja hästi valgustatud. Ärge kasutage plahvatusohtlikus keskkonnas. Enne reguleerimist või tarviku vahetamist lülitage toide välja.

Kuidas pöörlemissuunda ümber lülitada?

Vajutage pöörlemissuuna valija (5) sisse vasakpöörde (lahtikeeramine) jaoks. Parempöörde (kinnikeeramine) jaoks jääb see algasendisse. Lülitage valijat ainult seiskamisel.

Mida teha, kui tööriist ei käivitu?

Kontrollige, kas toiteplokk on sisse lülitatud (roheline LED (16) põleb) ja juhe on korralikult ühendatud. Kui häire LED (17) süttib, lugege kasutusjuhendit. Veenduge, et pöörlemissuund pole blokeeritud.

Kust leida tarvikuid ja varuosi?

Toiteplokid PUC-EXACT ja muud tarvikud on saadaval Boschi edasimüüjate juures või veebisaidil www.bosch-pt.com. Lõikejoonised ja varuosad on Boschi veebisaidil. Täpsustage toote sildil olevat 10-kohalist viitenumbrit.

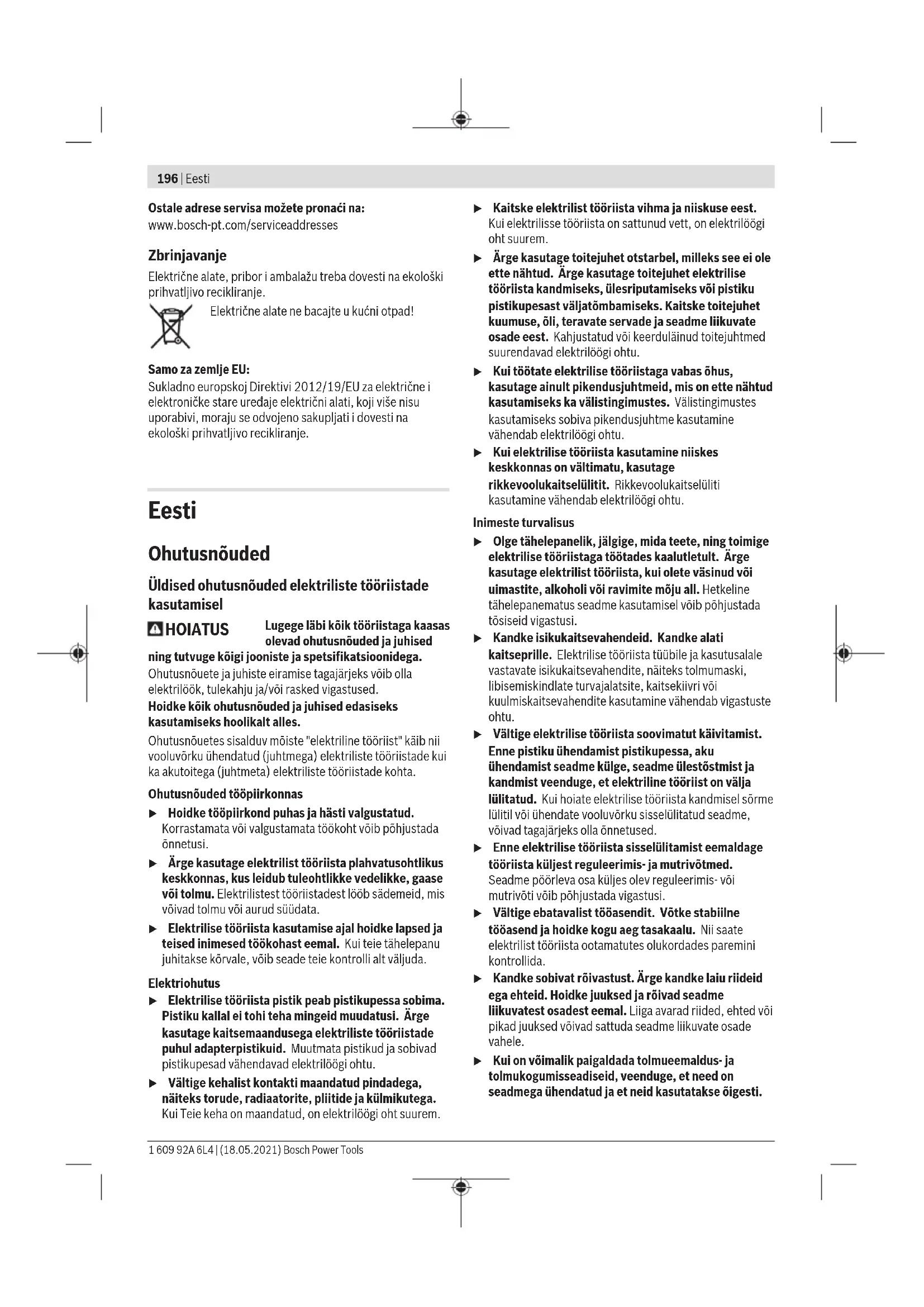

KASUTUSJUHEND CEXACT 6 Professional BOSCH

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. - Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. ▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

▶ Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.

• Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
• Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.

Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.

Hooldage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kinni ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded kruvikeerajate kasutamisel

Tehes töid, mille puhul võib kinnitusdetail tabada varjatud elektrijuhtmeid või elektrilise tööriista enda toitejuhet, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis

puutuvad kokku pingestatud elektrijuhtmega, võivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.

Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi. Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid. Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud nimetatud mõõtme- ja töövõimelisuspiirkonda kuuluvate kruvide sisse- ja väljakeeramiseks, samuti mutrite pingutamiseks ja vabastamiseks. Seda tohib vooluvarustusega ühendada ainult PUC-EXACT-rea toiteploki abil.

Elektriline tööriist ei sobi kasutamiseks puurmasinana; vigastuste ja varalise kahju vältimiseks ei tohi väljalülitussiduriga elektrilist tööriista kasutada mitte kunagi puurimiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Elektriline tööriist (nt kruvimisotsak) (2) Tööriistahoidik (3) Kiirvahetuspadrun 14" (4) Märgistusröngas (5) Pöörlemissuuna ümberlüliti (6) Keermesühenduste LED-näidik (7) Seadme kaabel PUC-EXACT toiteplokiga ühendamiseks (8) Riputusklamber (9) Sisse-/väljalüliti (10) Pöördemomendi eelvaliku liugur

(11) Seadme ühendusjuhtme hülss (12) Töövalgusti (13) Ühenduspuks PUC-EXACT toiteplokil (14) Sisse-/väljalüliti toiteplokil (15) Soon seadmekaabli ühenduses (7) (16) Töövalmiduse LED-näidik (17) Törke LED-näidik

(18) Vörgukaabli ühenduspistik (19) Võrgukaabel (20) Võrgupistik (21) Võrgukaabli ühenduspesa (22) Seadetööriist (23) Seadeketas (24) Käepide (isoleeritud haardepind)

Tehnilised andmed

Survekäivitusega elektriline otskruvikeeraja C-EXACT 1 C-EXACT 1 C-EXACT 2
Tootenumber		0 602 495	0 602 495	0 602 495
		207	218	208
Nimipinge V 36 36 36
Nimivool A 1,0 1,0 1,0
Tühikäigu-pöörlemiskiirus min	1	1000 500 500
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm	0,2-0,8	0,2-0,8	0,5-2,0
	in-lbs	1,8-7,1	1,8-7,1	4,4-17,7
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Märgistusrõngas heleroheline heleroheline valge
Kruvide max ∅ M 2,5 M 2,5 M 4
Kaal EPTA-Procedure 01:2014 järgi kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Kaitseaste		IP 20	IP 20	IP 20

Survekäivitusega elektriline otskruvikeeraja C-EXACT 4 C-EXACT 4 C-EXACT 4
Tootenumber		0 602 495205	0 602 495206	0 602 495217
Nimipinge V 36 36 36
Nimivool A 1,0 1,0 1,0
Tühikäigu-pöörlemiskiirus min	1	1000	1000	275
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm in-lbs	0,5-3,54,4-31,0	0,5-3,54,4-31,0	0,5-3,54,4-31,0
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Märgistusrõngas		hall hall hall
Kruvide max ∅		M 4 M 4 M 4
Kaal EPTA-Procedure 01:2014 järgi kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Kaitseaste		IP 20	IP 20	IP 20

Survekäivitusega elektriline otskruvikeeraja		C-EXACT 6 C-EXACT 6
Tootenumber		0 602 495215	0 602 495216
Nimipinge	V 36 36
Nimivool	A 1,0 1,0
Tühikäigu-pöörlemiskiirus	min-1	1000 500
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nmin-lbs	1,0-6,08,9-53,1	1,0-6,08,9-53,1
Pöörlemissuund		ΩΩ	ΩΩ

Survekäivitusega elektriline otskruvikeeraja C-EXACT 6 C-EXACT 6

Märgistusröngas must must
Kruvide max ∅ M 5 M 5
Kaal EPTA-Procedure 01:2014 järgi kg		0,87	0,87
	Ibs	1,4	1,4
Kaitseaste IP 20 IP 20

Hoobkäivitusega elektriline otskruvikeeraja C-EXACT 1 C-EXACT 1 C-EXACT 2

Tootenumber		0 602 495202	0 602 495213	0 602 495203
Nimipinge V 36 36 36
Nimivool A 1,0 1,0 1,0
Tühikäigu-pöörlemiskiirus min	-1	1000 500 500
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm in-lbs	0,2-0,81,8-7,1	0,2-0,81,8-7,1	0,5-2,04,4-17,7
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Märgistusrõngas		heleroheline	heleroheline	valge
Kruvide max ∅		M 2,5	M 2,5 M 4
Kaal EPTA-Procedure 01:2014 järgi	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Kaitseaste		IP 20 IP 20 IP 20

Hooblülitusega elektriline otskruvikeeraja C-EXACT 4 C-EXACT 4 C-EXACT 4

Tootenumber		0 602 495200	0 602 495201	0 602 495212
Nimipinge V 36 36 36
Nimivool A 1,0 1,0 1,0
Tühikäigu-pöörlemiskiirus	min-1	1000	1000 275
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Märgistusrõngas		hall hall hall
Kruvide max ∅		M 2,5	M 2,5 M 4
Kaal EPTA-Procedure 01:2014 järgi	kgIbs	0,871,4	0,871,4	0,871,4
Kaitseklass		IP 20 IP 20 IP 20

Hoobkäivitusega elektriline otskruvikeeraja C-EXACT 6 C-EXACT 6

Tootenumber		0 602 495	0 602 495
		210	211
Nimipinge	V 36 36
Nimivool	A 1,0 1,0
Tühikäigu-pöörlemiskiirus	min -1	1000 500
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm	1,0-6,0	1,0-6,0
	in-lbs	8,9-53,1	8,9-53,1
Pöörlemissuund		ΩΩ	ΩΩ
Märgistusrõngas must must
Kruvide max ∅ M 5 M 5

Hoobkäivitusega elektriline otskruvikeeraja C-EXACT 6 C-EXACT 6

Kaal EPTA-Procedure 01:2014 järgi kg	Ibs	0,87	0,87
		1,4	1,4
Kaitseaste IP 20 IP 20

Andmed müra/vibratsiooni kohta

Müraemissiooni väärtused, määratud vastavalt EN 62841-2-2.

Elektrilise tööriista ekvivalentne helirõhutase on tavaliselt 70 dB(A). Mõõtemääramatus K = 3 dB. Müratase võib töötamisel olla kõrgem kui 80 dB(A).

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni kogutase a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 62841-2-2: Kruvimine: a_h < 2,5\ m/s² , K = 1,5\ m/s² ,

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Paigaldus

Katkestage enne seadete tegemist, lisavarustusdetailide vahetamist või elektrilise tööriista käest ära panemist energiavarustus. See ettevaatusabinõu hoiab ära elektrilise tööriista soovimatu käivitumise.

Töö- ja hoiutingimused

Seade on ette nähtud kasutamiseks üksnes sisetingimustes. Laitmatuks tööks peab lubatud keskkonnatemperatuur olema vahemikus -5 °C kuni +50 °C (23 °F kuni 122 °F), suhtelisel, mittekondenseeruval õhuniiskusel 20 kuni 95%. Elektroonika kahjustuste vältimiseks tuleb elektrilist otskruvikeerajat hoida temperatuuril -20 °C (-4 °F) kuni 70 °C (158 °F).

Riputusseadis

Riputusklambriga (8) saate elektrilise tööriista kinnitada riputusseadisele.

- Kontrollige regulaarselt riputusklambri ja riputusseadise konksu seisundit.

Tööriista vahetamine

Vahetatava tööriista paigaldamine

Tõmmake kiirvahetuspadrunit (3) ettepoole. Asetage vahetatav tööriist (1) tööriistahoidikusse (2) ja vabastage kiirvahetuspadrun. Kasutage ainult sobiva ühendussabaga (1/4"-kuuskant) vahetatavaid tööriistu.

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

Vahetatava tööriista eemaldamine

Tõmmake kiirvahetuspadrunit (3) ettepoole. Võtke vahetatav tööriist (1) tööriistahoidikust (2) välja ja vabastage kiirvahetuspadrun.

Ühendamine energiavarustusega (vaata jooniseid A - B)

Elektriline tööriist tarnitakse ilma toiteplokita. Energiavarustusega ühendamiseks läheb vaja toiteplokki PUC-EXACT.

▶ Kasutage toiteplokki PUC-EXACT ainult selleks ette nähtud elektriliste tööriistadega. Muude elektriliste seadmete jaoks kasutamine võib lõhkuda nii PUC-EXACTi kui need seadmed. - Ärge proovige mitte kunagi ühendada elektrilist tööriista C-EXACT otse vooluvõrku. Ärge kasutage pikenduskaablit. Sellega võite elektrilise tööriista C-EXACT lõhkuda. Kasutage ainult originaalkaablit! Kontrollige enne iga kasutamiskorda seadmel, kaablil ja pistikul vigastuste puudumist. Kaableid ei tohi parandada, need tuleb vahetada. ▶ Hooldus- ja remonditööd laske teha ainult kvalifitseeritud spetsialistidel. Sellega tagate elektrilise tööriista ohutuse säilimise.

Enne toiteploki elektrivõrguga ühendamist ühendage alati kõigepealt elektriline tööriist toiteplokiga PUC-EXACT.

Ühendage seadme kaabel (7) toiteploki PUC-EXACT ühenduspesaga (13). Jälgige, et soon (15) seadme kaabli ühenduses sobiks ühenduspesa hambaga. Keerake hülss (11) päripäeva ühenduspesale.

Jälgige hoobkäivitusega elektriliste otskruvikeerajate korral, et te ei toeta kruvikeerajat enne toiteploki PUC-EXACT vooluvõrku ühendamist hoovale. Nii hoiate ära kruvikeeraja soovimatu käivitumise.

Jälgige survekäivitusega elektriliste otskruvikeerajate korral, et te ei avalda kruvikeerajale telgsurvet, kui te ühendate toiteploki PUC-EXACT vooluvõrku. Nii hoiate ära kruvikeeraja soovimatu käivitumise.

Ühendage kõigepealt ühenduspistik (18) võrgukaablil (19) toiteploki PUC-EXACT ühenduspesaga (21). Nüüd võite PUC-EXACTi ühendada vooluvõrku, ühendades võrgupistiku (20) kaitsekontaktiga pistikupesaga.

Ühendage alati kõigepealt võrgukaabel toiteplokiga PUC-EXACT, enne kui ühendate võrgupistiku pistikupesaga (20), vastasel korral on elektrilöögi oht.

Kasutamine

Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Pöörlemissuuna ümberlülitamine

Päripäeva pöörlemine: Tarnimisel on elektriline tööriist seatud kruvide või mutrite sisse-/kinnikeeramiseks (päripäeva). Pöörlemissuuna ümberlüliti (5) ei ole alla vajutatud.

Vastupäeva pöörlemine: Kruvide ja mutrite lahtipäästmiseks vajutage pöörlemissuuna ümberlülitit (5). Allavajutatud pöörlemissuuna ümberlülitit saab seda pöörates lukustada.

Vajutage pöörlemissuuna ümberlülitit (5) ainult seisva elektrilise tööriista korral.

Toiteploki PUC-EXACT sisse-/väljalülitamine (vt jn A)

Et saaksite elektrilise tööriista C-EXACT sisse lülitada, peate enne toiteploki PUC-EXACT kasutusele võtma (vaadake „Ühendamine energiavarustusega (vaata jooniseid A - B)“, Lehekülg 200).

Toiteploki sisselülitamiseks lükake sisse-/väljalüliti (14) toiteplokil asendisse „1“.

Roheline LED-näidik (16) näitab, et toiteplokk on kasutusvalmis.

PUC-EXACT-1: Kui põleb LED-näidik (17), on tegemist tõrkega.

Toiteploki väljalülitamiseks lükake sisse-/väljalüliti toiteplokil (14) asendisse „0“.

Elektrilise tööriista sisse-/väljalülitamine

Kruvikeerajatel on pöördemomendist sõltuv väljalülitussidur, mis on etteantud vahemikus seatav. See rakendub seatud pöördemomendi saavutamisel.

Hoobkäivitusega elektriline otskruvikeeraja

Elektrilise tööriista sisselülitamiseks vajutage sisse-/väljalülitit (9) lõpuni.

Seatud pöördemomendi saavutamisel lülitub elektriline tööriist automaatselt välja.

▶ Sisse-/väljalüliti (9) enneaegsel vabastamisel ei saavutata eelseatud pöördemomenti.

Survekäivitusega elektriline otskruvikeeraja

Elektrilise tööriista sisselülitamiseks toetage vahetatav tööriist kruvile ja avaldage kerget telgsurvet.

Seatud pöördemomendi saavutamisel lülitub elektriline tööriist automaatselt välja.

Kruvikeeraja enneaegsel koormusest vabastamisel, nt kui kruvikeeraja vahetatav tööriist libiseb kruvilt, ei saavutata eelseatud pöördemomenti.

Elektrilise tööriista sisselülitamisel või lühikese vajutusega päripäeva-vastupäeva ümberlülitile (5) aktiveerite LED-töövalgusti. LED kustub, kui viimasest kruvimisest on möödunud umbes kaks minutit.

- Ärge suunake pilku otse vastu töötuld, see võib Teid pimestada.

Töösuunised

Katkestage enne seadete tegemist, lisavarustusdetailide vahetamist või elektrilise tööriista käest ära panemist energiavarustus. See ettevaatusabinõu hoiab ära elektrilise tööriista soovimatu käivitumise.

▶ Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad võivad maha libiseda.

Pöördemomendi seadmine (vaata jooniseid C - D)

Pöördemoment sõltub väljalülitussiduri vedru eelpingest. Väljalülitussidur rakendub seatud pöördemomendi saavutamisel nii päri- kui vastupäeva pöörlemisel. Individuaalse pöördemomendi seadmiseks kasutage ainult kaasasolevat seadetööriista (22).

- Lükake liugur (10) elektrilisel tööriistal lõpuni tagasi.

- Ühendage seadetööriist (22) tööriistahoidikuga (2) ja pöörake seda aeglaselt.

- Niipea kui läbi korpuse ava on näha siduris väike kühm (seadeketas (23)), ühendage seadetööriist (22) selle kühmuga ja pöörake seda.

Päripäeva keeramine annab suurema pöördemomendi, vastupäeva keeramine väiksema pöördemomendi.

– Eemaldage seadetööriist (22). Siduri kaitsmiseks määrdumise eest lükake liugur (10) jälle ettepoole.

Suunis: Vajalik seade oleneb keermesühenduse tüübist ja seda saab kõige paremini määrata praktilise katsetamisega.

Kontrollige proovi-keermesühendust pöördemomendivõtmega.

▶ Seadke pöördemomenti üksnes toodud võimsusvahemikus, kuna vastasel korral ei rakendu enam väljalülitussidur.

Pöördemomendi seade märgistamine

Individuaalselt seatud pöördemomentide tähistamiseks võite märgistamisrõnga (4) vahetada muuvärvilise märgistamisrõngaga.

Lükake märgistamisrõngas (4) õhukese lapikkruvikeerajaga, spaatliga vms maha.

Kasutage elektrilist tööriista alati koos märgistusrõngaga, tagamaks, et korpus on tolmu ja mustuse vastu kaitstud.

Keermesühenduste näidik (roheline/punane LED)

Eelseatud pöördemomendi saavutamisel rakendub väljalülitussidur. LED-näidik (6) põleb roheliselt.

Kui eelseatud pöördemomenti ei saavutatud, süttib LED-näidik (6) punaselt ja kõlab helisignaal. Keermesühendust tuleb korrata.

Kordamiskaitse hoobkäivitusega elektrilistel kruvikeerajatel

Kui kruvimisel rakendus väljalülitussidur, lülitub mootor välja. Taassisselülitamine on võimalik alles 0,3 sekundilise pausi järel. Nii väldite juba valmis keermesühenduse juhuslikku järelpingutamist.

Kordamiskaitse survekäivitusega elektrilistel kruvikeerajatel

Elektrilistel tööriistadel puudub kordamiskaitse ja neid saab pärast automaatset väljalülitumist kohe uuesti sisse lülitada.

Hooldus ja korrashoid

Hooldus ja puhastus

▶ Enne puhastustöid lahutage toiteplokk PUC-EXACT võrgust. Nii väldite elektrilöögiohtu. Toiteploki väljalülitamisest ei piisa.

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.

Elektrilise tööriista määrimine

Määrdeaine:

Spetsiaalne reduktorimääre (225 ml)

Tootenumber 3 605 430 009

Määre Molykote

Mootoriõli SAE 10 / SAE 20

• Pärast esimese 150 töötunni möödumist puhastage reduktorit nõrgatoimelise lahustiga. Järgige lahusti tootja kasutus- ja jäätmekäitlusjuhiseid. Seejärel määrige reduktorit Boschi spetsiaalse reduktorimäärdega. Korrake puhastamist 300-töötunnise intervalliga alates esimesest puhastamisest.
• Ölitage väljalülitussiduri liikuvaid osi 100000 keermesühenduse järel mõne tilga mootoriõliga SAE 10 / SAE 20. Määrige liuguvaid ja veerevaid osi määrdega

Molykote. Kontrollige sealjuures siduril ka kulumise puudumist, veendumaks, et korratavus ja täpsus on säilinud. Seejärel tuleb siduri pöördemoment uuesti seada.

▶ Hooldus- ja remonditööd laske teha ainult kvalifitseeritud spetsialistidel. Sellega tagate elektrilise tööriista ohutuse säilimise.

Boschi volitatud klienditeeninduses tehakse neid töid kiiresti ja usaldusväärselt.

Määrdeained ja puhastusvahendid suunake keskkonda säästval viisil jäätmekäitlusse. Järgige seadustega sätestatud eeskirju.

Lisavarustus

Rea PUC-EXACT toiteplokke saate oma edasimüüjalt. Komplektse lisavarustusprogrammi kohta saate teavet internetist www.bosch-pt.com ja www.boschproductiontools.com alt või oma edasimüüjalt.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Läti

Ohutusnõuded
