Termék típusa	Elektromos kalapács (egyenes elektromos csavarozógép)
Márka	Bosch
Modell	CEXACT 6 Professional
Névleges feszültség	36 V
Névleges áram	1,0 A
Üresjárati fordulatszám	1000 ford/perc vagy 500 ford/perc (változattól függően)
Max. csavarónyomaték (kemény/lágy) ISO 5393 szerint	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Max. csavarási átmérő	M5
Súly az EPTA-01:2014 eljárás szerint	0,87 kg (1,4 lbs)
Védettségi fokozat	IP 20
Tápellátás	PUC-EXACT tápegység (230 V hálózati kábel)
Forgásirány	Jobb és bal (elektronikus irányváltás)
Leállító tengelykapcsoló	Igen, állítható nyomatékhatároló
Nyomaték előválasztás	Igen, csúszka és beállító szerszám segítségével
Indítás típusa	Karral vagy nyomással (változattól függően)
Tokmány	1/4" gyorsszorító tokmány (hatlap)
Csavarozás kijelzése	Zöld LED (nyomaték elérve) / piros LED (nyomaték nem elérve) hangjelzéssel
Világítás	Beépített LED világítás
Üzemi hőmérséklet	-5 °C - +50 °C
Tárolási hőmérséklet	-20 °C - +70 °C
Relatív páratartalom	20 - 95 %, lecsapódás nélkül
Karbantartás	Rendszeres tisztítás, fogaskerék és tengelykapcsoló kenése (Bosch speciális zsír, SAE 10/20 olaj)
Mellékelt tartozékok	Beállító szerszám, jelölőgyűrűk, használati utasítás
Biztonság	Újraindulás elleni védelem, részletes biztonsági utasítások, egyéni védőfelszerelés használata

Gyakran ismételt kérdések - CEXACT 6 Professional BOSCH

Hogyan cseréljem ki a munkatartozékot?

Húzza előre a gyorsszorító tokmányt (3), helyezze be a tartozékot (1) a szerszámbefogóba (2), majd engedje el a tokmányt. Csak 1/4" -es hatlapú szárú tartozékokat használjon.

Hogyan állítsam be a meghúzási nyomatékot?

Tolja hátra a csúszkát (10), nyomja a beállító szerszámot (22) a szerszámbefogóba, és lassan forgassa, amíg egy bevágást nem érez. Az óramutató járásával megegyező irányba forgatva növeli, ellentétes irányba csökkenti a nyomatékot. Beállítás után zárja vissza a csúszkát.

Milyen tápegységet használjak?

A szerszám kizárólag a Bosch PUC-EXACT tápegységét igényli. Soha ne csatlakoztassa közvetlenül a hálózatra, és ne használjon hosszabbítót.

Hogyan csatlakoztassam a szerszámot a tápegységhez?

Helyezze a szerszám kábelét (7) a tápegység csatlakozójába (13) úgy, hogy a horony (15) illeszkedjen a pecekhez, majd csavarja a hüvelyt (11) az óramutató járásával megegyező irányba. Először csatlakoztassa a hálózati kábelt a tápegységhez, majd a hálózati dugaszt a konnektorba.

Mit jelent a zöld vagy piros LED csavarozás után?

A zöld LED (6) világít, ha az előre beállított nyomaték elérésre került. A piros LED hangjelzéssel világít, ha a nyomaték nem lett elérve: ekkor meg kell ismételni a csavarozást.

Hogyan karbantartsam a szerszámot?

Tisztítás előtt húzza ki a tápegységet. Az első 150 üzemóra után tisztítsa és kenje meg a fogaskereket Bosch speciális zsírral (cikkszám: 3 605 430 009). 300 óránként ismételje meg a műveletet. 100 000 csavarozás után kenje meg a tengelykapcsolót SAE 10/20 olajjal.

Melyek az alapvető biztonsági előírások?

Mindig viseljen szem- és hallásvédőt. Tartsa a munkaterületet tisztán és jól megvilágítva. Ne használja robbanásveszélyes környezetben. Minden beállítás vagy tartozékcsere előtt kapcsolja le a tápellátást.

Hogyan fordítsam meg a forgásirányt?

Nyomja be a forgásirány-választót (5) a bal irányhoz (lazítás). Jobb irány (meghúzás) esetén az eredeti helyzetben marad. Csak álló helyzetben működtesse a választót.

Mit tegyek, ha a szerszám nem indul?

Ellenőrizze, hogy a tápegység be van-e kapcsolva (zöld LED (16) világít), és a kábel megfelelően van-e csatlakoztatva. Ha a zavarjelző LED (17) világít, nézze meg a használati utasítást. Győződjön meg arról, hogy a forgásirány nincs blokkolva.

Hol találom a tartozékokat és pótalkatrészeket?

A PUC-EXACT tápegységek és egyéb tartozékok elérhetők a Bosch viszonteladóknál vagy a www.bosch-pt.com weboldalon. A robbantott ábrák és alkatrészek a Bosch weboldalán találhatók. Adja meg a termékcímkén található 10 jegyű hivatkozást.

HASZNÁLATI ÚTMUTATÓ CEXACT 6 Professional BOSCH

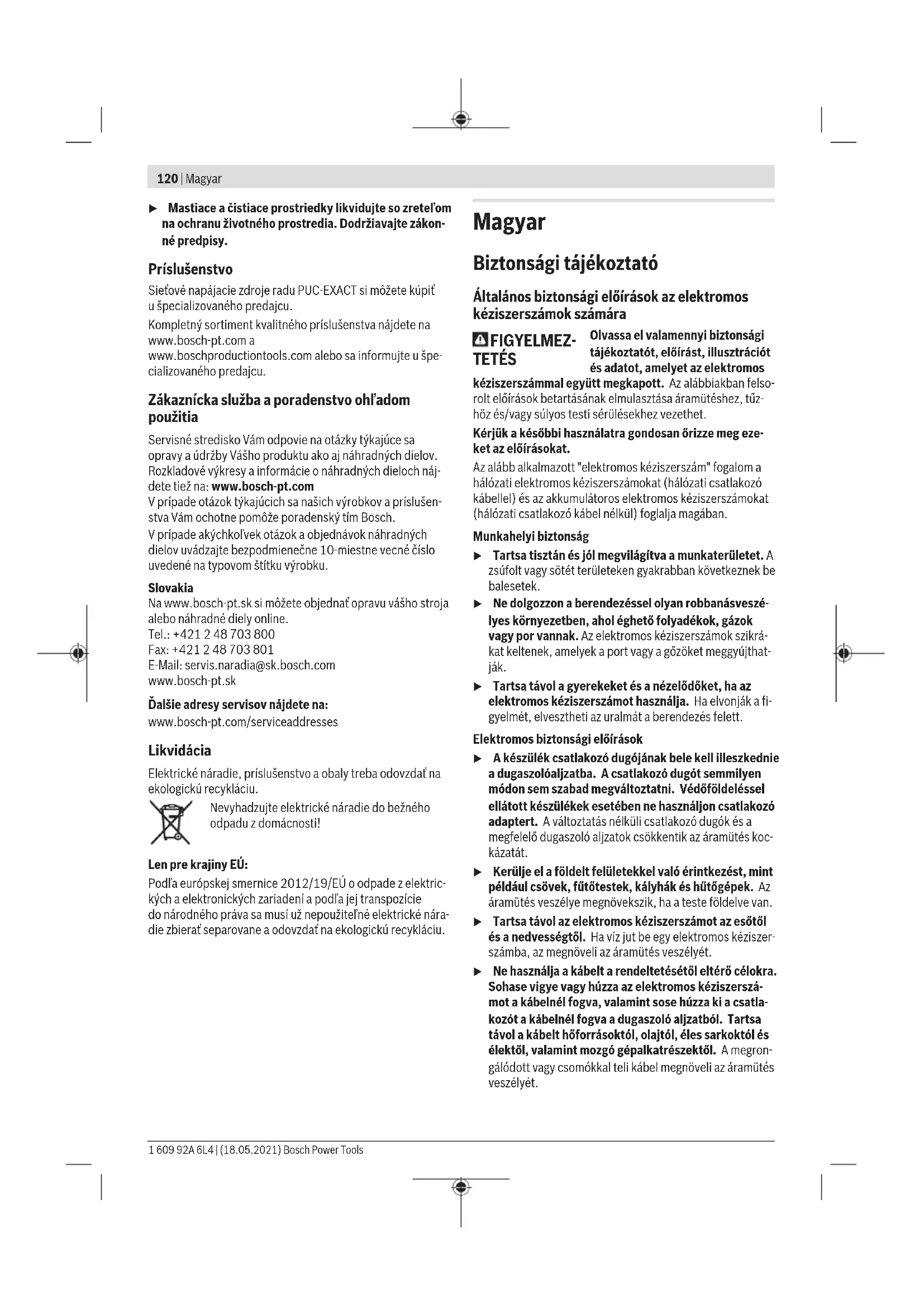

Magyar ....Oldal 120

Русский...... Страница 127

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZTETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. ▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. ▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. ▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszámot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést, ha fáradt, vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforráshoz és/vagy az akkumulátorhoz, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. ▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. ▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait. ▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.

A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredményezhet. Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások csavarozógépek számára

Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, ha olyan műveletet hajt végre,

122 | Magyar

melynek során a rögzítő elemek rejtett vezetékekhez vagy az elektromos kéziszerszám saját tápvezetékéhez érhetnek. Ha a rögzítő elemek hozzáérnek egy feszültség alatt álló vezetékhez, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek, ami áramütéshez vezethet.

A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításkor és kilazításakor rövid időre magas reakciós nyomatékok léphetnek fel. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elveszítheti az uralmát az elektromos kéziszerszám felett.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám a megadott méret- és teljesítménytartományon belül csavarok be- és kihajtására, valamint anyacsavarok meghúzására és kilazítására szolgál. A készüléket kizárólag egy PUC-EXACT sorozatú hálózati tápegységen át szabad az áramellátáshoz csatlakoztatni.

Az elektromos kéziszerszám fúrógépként nem alkalmazható; a személyi sérülések és anyagi károk megelőzésére sohase használjon egy lekapcsoló tengelykapcsolóval ellátott elektromos kéziszerszámot fúrásra.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

(1) Betétszerszám (például csavarozó bit) (2) Szerszámbefogó egység (3) O ¼" gyorsváltó fúrótokmány (4) Jelölőgyűrű (5) Forgásirány-átkapcsoló (6) Csavarozás" LED-kijelző (7) Készülék kábel a PUC-EXACT hálózati tápegységhez való csatlakoztatásra (8) Felakasztó kengyel (9) Be-/kikapcsoló (10) Forgatónyomaték előválasztó tolóka (11) Hüvely a készülék kábelén (12) Munkahely megvilágító lámpa (13) Csatlakozó hüvely a PUC-EXACT hálózati tápegységen (14) Be-/kikapcsoló a hálózati tápegységen (15) Horony a készülék (7) kábelének csatlakozóján (16) Üzemkészség LED-kijelző (17) Üzemzavar (túlterhelés) LED-kijelző (18) A hálózati kábel csatlakozó dugója (19) Hálózati tápvezeték (20) Hálózati csatlakozó dugó (21) Csatlakozó hüvely a hálózati kábel számára (22) Beállítószerszám (23) Beállító tárcsa (24) Fogantyú szigetelt markolatfelület)

Műszaki adatok

Nyomva indítható elektromos egyenes csavarozógép C-EXACT 1 C-EXACT 1 C-EXACT 2
Rendelési szám		0 602 495	0 602 495	0 602 495
		207	218	208
Névleges feszültség V 36 36 36
Névleges áram A 1,0 1,0 1,0
Üresjárati fordulatszám perc	-1	1000 500 500
max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 sze-rint	Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Forgásirány		ΩΩ	ΩΩ	ΩΩ
Jelölőgyűrű világoszöld világoszöld fehér
max. csavar-∅ M 2,5 M 2,5 M 4

Nyomva indítható elektromos egyenes csavarozógép C-EXACT 1 C-EXACT 1 C-EXACT 2

Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint kg
	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Védelmi osztály IP 20 IP 20 IP 20

Nyomva indítható elektromos egyenes csavarozógép C-EXACT 4 C-EXACT 4 C-EXACT 4

Rendelési szám		0 602 495	0 602 495	0 602 495
		205	206	217
Névleges feszültség V 36 36 36
Névleges áram A 1,0 1,0 1,0
Üresjárati fordulatszám perc	1	1000 1000 275
max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 sze-rint	Nm	0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
	in-lbs	4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Forgásirány		ΩΩ	ΩΩ	ΩΩ
Jelölőgyűrű szürke szürke szürke
max. csavar-∅ M 4 M 4 M 4
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Védelmi osztály IP 20 IP 20 IP 20

Nyomva indítható elektromos egyenes csavarozógép C-EXACT 6 C-EXACT 6

Rendelési szám		0 602 495215	0 602 495216
Névleges feszültség V 36 36
Névleges áram	A 1,0 1,0
Üresjárati fordulatszám	perc-1	1000 500
max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 szerint	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Forgásirány		ΩΩ	ΩΩ
Jelölőgyűrű		fekete	fekete
max. csavar-∅		M 5 M 5
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	kgIbs	0,871,4	0,871,4
Védelmi osztály		IP 20 IP 20

Karral indítható elektromos egyenes csavarozógép C-EXACT 1 C-EXACT 1 C-EXACT 2

Rendelési szám		0 602 495202	0 602 495213	0 602 495203
Névleges feszültség V 36 36 36
Névleges áram A 1,0 1,0 1,0
Üresjárati fordulatszám perc	-1	1000 500 500
max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 sze-rint	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Forgásirány		ΩΩ	ΩΩ	ΩΩ
Jelölőgyűrű		világoszöld	világoszöld fehér
max. csavar-∅		M 2,5	M 2,5 M 4
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint kg	Ibs	0,871,4	0,871,4	0,871,4
Védelmi osztály IP 20 IP 20 IP 20

124 | Magyar

Karral indítható elektromos egyenes csavarozógép C-EXACT 4 C-EXACT 4 C-EXACT 4
Rendelési szám		0 602 495	0 602 495	0 602 495
		200	201	212
Névleges feszültség V 36 36 36
Névleges áram A 1,0 1,0 1,0
Üresjárati fordulatszám perc	-1	1000 1000 275
max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 sze-rint	Nm	0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
	in-lbs	4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Forgásirány		ΩΩ	ΩΩ	ΩΩ
Jelölőgyűrű szürke szürke szürke
max. csavar-∅ M 2,5 M 2,5 M 4
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Védelmi osztály IP 20	IP 20	IP 20

Karral indítható elektromos egyenes csavarozógép		C-EXACT 6 C-EXACT 6
Rendelési szám		0 602 495210	0 602 495211
Névleges feszültség V 36 36
Névleges áram	A 1,0 1,0
Üresjárati fordulatszám	perc1	1000 500
max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 szerint	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Forgásirány		ΩΩ	ΩΩ
Jelölőgyűrű		fekete	fekete
max. csavar-∅		M 5 M 5
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	kgIbs	0,871,4	0,871,4
Védelmi osztály		IP 20	IP 20

Zaj és vibráció értékek

A zajkibocsátási értékek a EN 62841-2-2 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 70 dB(A). A szórás, K = 3 dB. A munkavégzés alatti zajszint túllépheti a 80 dB(A)-t.

Viseljen fülvédőt!

Az a_h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-2 szabványnak megfelelően meghatározott értékei:

Csavarozás: a_h < 2,5 m/s², K = 1,5 m/s²

Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől

eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Összeszerelés

▶ Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot.

Ezek az óvatossági intézkedések meggátolják az elektromos kéziszerszám véletlen elindítását.

Üzemi és tárolási környezet

Az elektromos kéziszerszám kizárólag zárt helyen történő használatra alkalmas.

A készülék kifogástalan üzemének biztosítására a környezeti hőmérsékletnek a megengedett környezeti hőmérséklet tartományban, -5 °C és +50 °C (23 °F és 122 °F) között, kell lennie, a levegő megengedett relatív nedvességtartalma 20 és 95 % között lehet, harmatképződés nélkül.

Az elektromos egyenes csavarozógépet -20 °C (-4 °F) és 70 °C (158 °F) közötti hőmérsékleten tárolja, nehogy az elektronika megrongálódjon.

Felakasztó szerkezet

A (8) felakasztó kengyellel az elektromos kéziszerszámot egy felakasztó szerkezetre lehet rögzíteni.

▶ Rendszeresen ellenőrizze a felakasztó kengyel és a felakasztó szerkezetben található horog állapotát.

Szerszámcsere

A betétszerszám behelyezése

Húzza le előre mutató irányban a (3) gyorsváltó fúrótokmányt. Dugja be a (1) betétszerszámot a (2) szerszámbefogó egységbe, majd ismét engedje el a gyorsváltó tokmányt. Csak megfelelő végű (1/4"-os hatlap) betétszerszámokat használjon.

Egy betétszerszám beszerelésénél ügyeljen arra, hogy az szorosan illeszkedjen a szerszámbefogó egységbe. Ha a betétszerszám nincs biztonságosan összekapcsolódva a szerszámbefogó egységgel, akkor az kioldódhat és utána nem lehet irányítani.

A betétszerszám kivétele

Húzza le előre mutató irányban a (3) gyorsváltó fúrótokmányt. Vegye ki a (1) betétszerszámot a (2) szerszámbefogó egységből, majd ismét engedje el a gyorsváltó tokmányt.

Csatlakoztatás az energiaellátáshoz (lásd a A - B ábrát)

Az elektromos kéziszerszám hálózati tápegység nélkül kerül kiszállításra. Az energiaellátáshoz való csatlakoztatáshoz a PUC-EXACT hálózati tápegységre van szükség.

A PUC-EXACT hálózati tápegységet kizárólag az erre a célra előirányozott elektromos kéziszerszámokkal használja. Egyéb elektromos készülékek üzemeltetése a PUC-EXACT és ezen elektromos készülékek tönkremeneteléhez vezethet. Sohase próbálja meg a C-EXACT elektromos kéziszerszámot közvetlenül a hálózathoz csatlakoztatni. Ne használjon hosszabbító kábelt. Ellenkező esetben a C-EXACT elektromos kéziszerszám tönkremehet. Kizárólag az eredeti kábelt használja! Minden egyes használat előtt ellenőrizze, nincs-e megrongálódva a készülék, a kábel és a csatlakozó dugó. A kábeleket nem szabad javítani, azokat ki kell cserélni.

▶ A karbantartási és javítási munkákat csak szakképzett személyekkel végeztesse el. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos berendezés maradjon.

Előbb mindig csatlakoztassa az elektromos kéziszerszámot a PUC-EXACT hálózati tápegységhez, mielőtt rákapcsolná a hálózati tápegységet a villamos hálózatra.

Dugja be a (7) készülék kábelt a PUC-EXACT hálózati tápegység (13) csatlakozó hüvelyébe. Ügyeljen arra, hogy a készülék kábeljének csatlakozójában található (15) horony ráilleszkedjen a csatlakozó hüvelyben található csapra. Csavarja rá a (11) hüvelyt az óramutató járásával megegyező irányban a csatlakozó hüvelyekre.

Egy emelőkarral indítható egyenes csavarozógép esetén ügyeljen arra, hogy ne tegye rá a csavarozógépet az emelőkarra, mielőtt csatlakoztatja a PUC-EXACT hálózati tápegységet a villamos hálózathoz. Így megelőzheti a csavarozógép akaratlan üzembe helyezését.

Egy nyomva indítható egyenes csavarozógép esetén ügyeljen arra, hogy ne gyakoroljon tengelyirányú nyomást a csavarozógépre, amikor a PUC-EXACT hálózati tápegységet csatlakoztatja a villamos hálózathoz. Így megelőzheti a csavarozógép akaratlan üzembe helyezését.

Először dugja be a (19) hálózati kábel (18) csatlakozó dugóját a PUC-EXACT hálózati tápegység (21) csatlakozó hüvelyébe. Most csatlakoztathatja a PUC-EXACT berendezést az energiaellátáshoz, ehhez dugja be a (20) hálózati csatlakozó dugót egy védőérintkezős dugaszolóaljzatba.

Előbb mindig kösse össze a hálózati kábelt a PUC-EXACT hálózati tápegységgel, mielőtt bedugja a (20) hálózati csatlakozó dugót a dugaszolóaljzatba, ellenkező esetben áramütés veszélye áll fenn.

Üzemeltetés

Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.

A forgásirány beállítása

Jobbra forgás: Az elektromos kéziszerszám a kiszállításkor csavarok és anyacsavarok becsavarozásához (jobbra forgás) van beállítva. A (5) forgásirány átkapcsoló nincs benyomva. Balra forgás: A csavarok és anyák meglazításához nyomja be a (5) forgásirányátkapcsolót. A benyomott forgásirányátkapcsolót elforgatással reteszelni lehet. ▶ A (5) forgásirány-átkapcsolót csak álló elektromos kéziszerszám esetén kapcsolja át.

A PUC-EXACT hálózati tápegység be- és kikapcsolása (lásd az A ábrát)

Mielőtt a C-EXACT elektromos kéziszerszámot be tudná kapcsolni, üzembe kell helyeznie a PUC-EXACT hálózati tápegységet (lásd „Csatlakoztatás az energiaellátáshoz (lásd a A - B ábrát)”, Oldal 125).

A hálózati tápegység bekapcsolásához nyomja be a (14) be-/kikapcsolót az "1" helyzetbe.

A zöld színben világító (16) LED kijelző jelzi, amikor a hálózati tápegység üzemkész.

PUC-EXACT-1: Ha a (17) LED-kijelző világít, üzemzavar áll fenn.

A hálózati tápegység kikapcsolásához nyomja be a hálózati tápegységen található (14) be-/kikapcsolót a "0" helyzetbe.

Az elektromos kéziszerszám be- és kikapcsolása

A csavarozógép egy a forgatónyomatéktól függő lekapcsoló tengelykapcsolóval van felszerelve, amely a megadott tartományon belül beállítható. A tengelykapcsoló a beállított forgatónyomaték elérésekor lép működésbe.

Karral indítható elektromos egyenes csavarozógép

Az elektromos kéziszerszám bekapcsolásához nyomja be ütközésig a (9) be-/kikapcsolót.

Az elektromos kéziszerszám a beállított forgatónyomaték elérésekor automatikusan kikapcsolásra kerül.

▶ Ha a (9) be-/kikapcsolót idő előtt elengedi, a berendezés nem éri el az előre beállított forgatónyomatékot.

Nyomva indítható elektromos egyenes csavarozógép

Az elektromos kéziszerszám bekapcsolásához tegye fel az elektromos kéziszerszámot a csavarra és gyakoroljon némi tengelyirányú nyomást a csavarozógépre.

Az elektromos kéziszerszám a beállított forgatónyomaték elérésekor automatikusan kikapcsolásra kerül.

Ha a csavarozógép terhelése idő előtt megszűnik, például mert a csavarozógép betétszerszáma lecsúszik a csavarról, a berendezés nem éri el az előre beállított forgatónyomatékot.

Egy LED munkahely megvilágító lámpát az elektromos kézi-szerszám bekapcsolásával vagy a (5) forgásirányátkapcsoló-ra gyakorolt rövid időtartamú nyomással lehet aktiválni. A LED lámpa az utolsó csavarozás befejezése után kb. két perccel kialszik.

▶ Ne nézzen közvetlenül a munkahely megvilágító lámpába, az elvakíthatja Önt.

Munkavégzési tanácsok

- Szakítsa meg az energiaellátást, mielőtt a kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi az elektromos kéziszerszámot.

Ezek az óvatossági intézkedések meggátolják az elektromos kéziszerszám véletlen elindítását.

Az elektromos kéziszerszámot csak kikapcsolt állapotban tegye fel az anyacsavarra / csavarra. A forgó betét-szerszámok lecsúszhatnak.

A forgatónyomaték beállítása (lásd a C - D ábrát)

A forgatónyomaték a lekapcsoló tengelykapcsoló rugójának előfeszítésétől függ. A lekapcsoló tengelykapcsoló a beállított forgatónyomaték elérésekor mind jobbra-, mind balra-forgás esetén kikapcsolja az elektromos kéziszerszámot.

Az egyedi forgatónyomaték beállítására kizárólag a készülékkel szállított (22) beállítószerszámot használja.

• Tolja teljesen hátra az elektromos kéziszerszám (10) tolókáját.
• Dugja be a (22) beállítószerszámot a (2) szerszámbefogó egységbe és lassan forgassa el.
• Mihelyt a ház nyílásában láthatóvá válik a tengelykapcsoló kisméretű kiálló része (23) beállító tárcsa), dugja bele a (22) beállítószerszámot ebbe a kiálló részbe és forgassa el.

Az óramutató járásával megegyező irányban való forgatás magasabb forgatónyomatékhoz, az óramutató járásával ellenkező irányú forgatás alacsonyabb forgatónyomatékhoz vezet.

- Vegye ki a (22) beállítószerszámot. Tolja ismét előre a (10) tolókát, hogy megóvja a tengelykapcsolót az elszennyeződéstől.

Megjegyzés: A szükséges forgatónyomaték beállítás a csavaros kötés típusától függ, és azt a legcélszerűbb egy gyakorlati próbával megállapítani. Egy dinamométer-kulccsal ellenőrizze a próbacsavarozást.

▶ A forgatónyomatékot csak a megadott teljesítménytartományban állítsa be, mivel másképp a lekapcsoló tengelykapcsoló nem lép működésbe.

A beállított fordulatszám megjelölése

Az individuálisan beállított forgatónyomatékok megjelölésére a (4) jelölőgyűrűt ki lehet cserélni egy más színű jelölőgyűrűre.

A (4) jelölőgyűrűt egy vékony csavarhúzólappal, egy spatulyával, vagy valamilyen hasonló szerszámmal lehet a készülékről letolni.

Az elektromos kéziszerszámot mindig egy jelölőgyűrűvel felszerelve használja, hogy biztos lehessen benne, hogy a ház védve van a por és a szennyeződések ellen.

A csavarkötések kijelzése (zöld/piros LED)

Az előre beállított forgatónyomaték elérésekor a lekapcsoló tengelykapcsoló kiold. A (6) LED-kijelző zöld színben világít. Ha a szerszám nem érte el az előre beállított forgatónyomatékot, a (6) LED-kijelző piros színben kezd világítani és felhangzik egy akusztikus jel. A csavarkötést meg kell ismételni.

Karral indítható elektromos egyenes csavarozógépek ismételt bekapcsolás elleni védelme

Ha egy csavarkötésnél a lekapcsoló tengelykapcsoló kioldott, a motor kikapcsolásra kerül. Ismételt bekapcsolásra csak egy 0,3 másodperces szünet után van lehetőség. Így el lehet kerülni egy már szilárd csavarkötés akaratlan utánahúzását.

Nyomva indítható elektromos egyenes csavarozógépek ismételt bekapcsolás elleni védelme

Az elektromos kéziszerszámok nincsenek ismételt bekapcsolás elleni védelemmel ellátva, és az automatikus kikapcsolás után ismét azonnal bekapcsolhatók.

Karbantartás és szerviz

Karbantartás és tisztítás

A tisztítási munkák megkezdése előtt válassza le a hálózatról a PUC-EXACT hálózati tápegységet. Így elkerülhető az áramütés veszélye. A hálózati tápegység kikapcsolása erre nem elegendő.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

Az elektromos kéziszerszám kenése

Kenőanyag:

Speciális hajtóműzsír (225 ml)

Rendelési száma 3 605 430 009

Molykotezsír

SAE 10/SAE 20 motorolaj

• Az első 150 üzemóra elteltével tisztítsa meg egy enyhe oldószerrel a hajtóművet. A használatot és az ártalmatlanítást illetően hajtsa végre az oldószer gyártójának útmutatójában leírtakat. Ezután kenje meg a Bosch speciális hajtóműzsírral a hajtóművet. A tisztítási eljárást az első tisztítás után 300 üzemóra elteltével ismételje meg.
• A lekapcsoló tengelykapcsoló mozgó alkatrészeit 100000 csavarkötés után néhány csepp SAE 10/SAE 20 motorolajjal olajozza meg. A csúszó és görgő alkatrészeket Molykote-zsírral kenje meg. Ezzel az alkalommal ellenőrizze a tengelykapcsoló kopását, hogy biztos lehessen abban, hogy az állapot nincs befolyással a megismételhetőségre és a pontosságra. Ezután ismét be kell állítani a tengelykapcsoló forgatónyomatékát. A karbantartási és javítási munkákat csak szakképzett személyekkel végeztesse el. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos berendezés maradjon. Egy erre feljogosított Bosch vevőszolgálat ezt a munkát gyorsan és megbízhatóan elvégzi. A kenő- és tisztítóanyagokat a környezetvédelmi szempontoknak megfelelően ártalmatlanítsa. Tartsa be a jogszabályokat.

Tartozékok

A PUC-EXACT sorozatú tápegységek a szakboltokban kaphatók.

A minőségi tartozékaink teljes választékáról az Internetben a www.bosch-pt.com és

www.boschproductiontools.com címeken vagy a megfelelő szakboltokban informálódhat.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.
