Tipo de produto	Martelo elétrico (aparafusadora reta elétrica)
Marca	Bosch
Modelo	CEXACT 6 Professional
Tensão nominal	36 V
Corrente nominal	1,0 A
Rotação em vazio	1 000 rpm ou 500 rpm (conforme variante)
Binário de aperto máx. (duro/mole) segundo ISO 5393	1,0 - 6,0 Nm (8,9 - 53,1 in-lbs)
Diâmetro de aperto máx.	M5
Peso conforme EPTA-Procedure 01:2014	0,87 kg (1,4 lbs)
Grau de proteção	IP 20
Alimentação	Bloco de alimentação PUC-EXACT (cabo de rede 230 V)
Sentido de rotação	Direita e esquerda (inversão eletrónica)
Embraiagem de paragem	Sim, limitador de binário ajustável
Pré-seleção de binário	Sim, através de cursor e ferramenta de ajuste
Tipo de arranque	Por alavanca ou por pressão (conforme variante)
Mandril	Mandril de aperto rápido 1/4" (hexagonal)
Indicação de aperto	LED verde (binário atingido) / vermelho (binário não atingido) com sinal sonoro
Iluminação	LED de iluminação integrado
Temperatura de funcionamento	-5 °C a +50 °C
Temperatura de armazenamento	-20 °C a +70 °C
Humidade relativa	20 a 95 % sem condensação
Manutenção	Limpeza regular, lubrificação da engrenagem e embraiagem (graxa especial Bosch, óleo SAE 10/20)
Acessórios fornecidos	Ferramenta de ajuste, anéis de marcação, manual de instruções
Segurança	Proteção contra rearme, instruções de segurança detalhadas, uso de EPI

Perguntas frequentes - CEXACT 6 Professional BOSCH

Como mudar o acessório de trabalho?

Puxe o mandril de aperto rápido (3) para a frente, insira o acessório (1) no porta-ferramentas (2) e solte o mandril. Utilize apenas acessórios com haste hexagonal macho de 1/4".

Como ajustar o binário de aperto?

Desloque o cursor (10) para trás, insira a ferramenta de ajuste (22) no porta-ferramentas e rode-a lentamente até sentir um entalhe. Rode no sentido horário para aumentar o binário, anti-horário para diminuir. Recoloque o cursor após o ajuste.

Que bloco de alimentação utilizar?

A ferramenta requer exclusivamente o bloco de alimentação PUC-EXACT da Bosch. Nunca ligar diretamente à rede nem usar extensão.

Como ligar a ferramenta ao bloco de alimentação?

Insira o cabo da ferramenta (7) na tomada (13) do bloco alinhando a ranhura (15) com o pino, depois aparafuse a bucha (11) no sentido horário. Ligue primeiro o cabo de rede ao bloco, depois a ficha de rede à tomada elétrica.

O que significa o LED verde ou vermelho após um aperto?

O LED verde (6) acende quando o binário pré-ajustado é atingido. O LED vermelho acende com um sinal sonoro se o binário não for atingido: é necessário refazer o aperto.

Como fazer a manutenção da ferramenta?

Desligue o bloco de alimentação antes de qualquer limpeza. Após as primeiras 150 horas, limpe e engraxe a engrenagem com graxa especial Bosch (ref. 3 605 430 009). A cada 300 horas, repita a operação. Lubrifique a embraiagem com óleo SAE 10/20 após 100 000 apertos.

Quais são as instruções de segurança essenciais?

Use sempre proteção ocular e auditiva. Mantenha a área de trabalho limpa e bem iluminada. Não utilizar em atmosfera explosiva. Corte a alimentação antes de qualquer ajuste ou mudança de acessório.

Como inverter o sentido de rotação?

Pressione o seletor de sentido de rotação (5) para o sentido esquerdo (desaperto). Para o sentido direito (aperto), permanece na posição inicial. Apenas acione o seletor com a ferramenta parada.

O que fazer se a ferramenta não arrancar?

Verifique se o bloco de alimentação está ligado (LED verde (16) aceso) e se o cabo está corretamente ligado. Se o LED de perturbação (17) acender, consulte o manual. Certifique-se de que o sentido de rotação não está bloqueado.

Onde encontrar acessórios e peças de reposição?

Os blocos de alimentação PUC-EXACT e outros acessórios estão disponíveis nos revendedores Bosch ou em www.bosch-pt.com. As vistas explodidas e peças avulsas estão no site Bosch. Indique a referência de 10 dígitos da etiqueta do produto.

MANUAL DE UTILIZADOR CEXACT 6 Professional BOSCH

Português ...... Página 35

Italiano ...... Página 42

Nederlands ...... Página 49

Dansk ...... Página 57

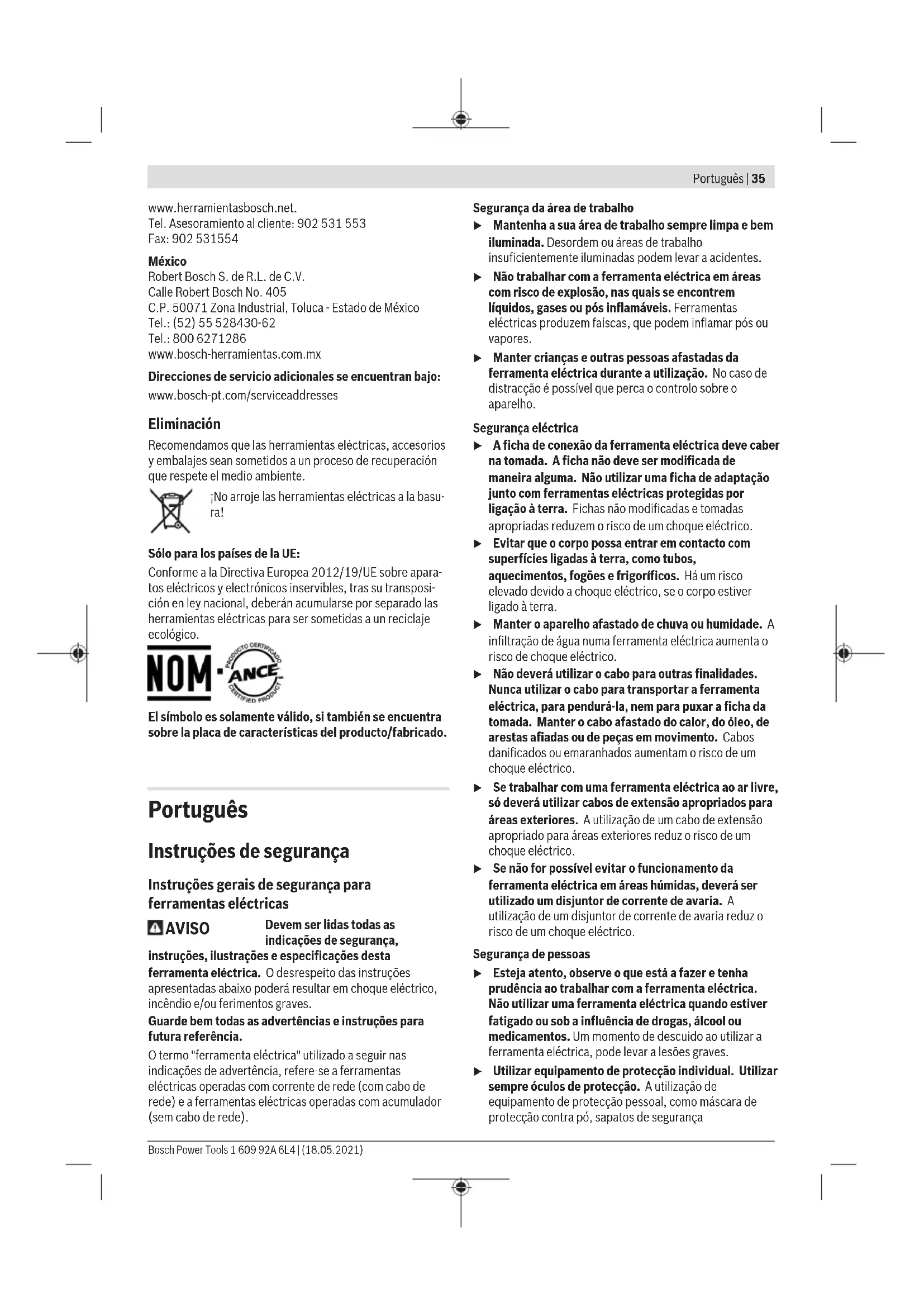

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. ▶ Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. ▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves. ▶ Utilizar equipamento de proteção individual. Utilizar sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se você tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. ▶ Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. - Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

▶ Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. ▶ Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. ▶ Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.

Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.

▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. ▶ Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas. Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para aparafusadoras

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o parafuso possa entrar em contacto com cabos escondidos ou com o próprio cabo. O contacto do parafuso com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e produzir um choque elétrico. ▶ Utilizar detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. ▶ Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos e a apertar e desapertar porcas nas gamas de medição e de potência indicadas. A ligação à alimentação elétrica só pode ser efetuada através de uma fonte de alimentação da série PUC-EXACT.

A ferramenta elétrica não é apropriada para usar como berbequim; para evitar danos pessoais e materiais, nunca utilize uma ferramenta elétrica com acoplamento de desligamento para furar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Ferramenta de trabalho (p. ex. ponta de aparafusar) (2) Encabadouro (3) Bucha de aperto rápido 1/4" (4) Anel de marcação (5) Comutador do sentido de rotação

(6) Indicador LED dos aparafusamentos (7) Cabo do aparelho para ligar à fonte de alimentação PUC-EXACT (8) Aro de suspensão da ferramenta (9) Interruptor de ligar/desligar (10) Cursor para pré-seleção do binário (11) Bucha no cabo do aparelho (12) Luz de trabalho (13) Tomada de ligação na fonte de alimentação PUC-EXACT (14) Interruptor de ligar/desligar na fonte de alimentação (15) Ranhura no acoplamento do cabo do aparelho (7) (16) Indicação LED da prontidão de funcionamento (17) Indicação LED de avaria (sobrecarga) (18) Ficha de conexão do cabo de rede (19) Cabo de rede (20) Ficha de rede (21) Bucha de conexão para o cabo de rede (22) Ferramenta de ajuste (23) Disco de ajuste (24) Punho (superfície do punho isolada)

Dados técnicos

Aparafusadora reta elétrica com arranque por impulso C-EXACT 1 C-EXACT 2
Número de produto		0 602 495207	0 602 495218	0 602 495208
Tensão nominal V 36 36 36
Corrente nominal A 1,0 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 500 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação verde-claro verde-claro branco
∅ máximo do parafuso M 2,5 M 2,5 M 4
Peso conforme EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	lbs	1,4	1,4	1,4
Tipo de proteção		IP 20	IP 20	IP 20
Aparafusadora reta elétrica com arranque por impulso C-EXACT 4 C-EXACT 4
Número de produto		0 602 495205	0 602 495206	0 602 495217
Tensão nominal V 36 36 36
Corrente nominal A 1,0 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 1000 275
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
	in-lbs	4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação		cinzento	cinzento	cinzento

Aparafusadora reta elétrica com arranque por impulso C-EXACT 4 C-EXACT 4 C-EXACT 4

∅ máximo do parafuso M 4 M 4 M 4
Peso conforme EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Tipo de proteção IP 20 IP 20 IP 20

Aparafusadora reta elétrica com arranque por impulso C-EXACT 6 C-EXACT 6

Número de produto		0 602 495215	0 602 495216
Tensão nominal V 36 36
Corrente nominal A 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
	in-lbs
Sentido de rotação		ΩΩ	ΩΩ
Anel de marcação		preto	preto
∅ máximo do parafuso		M 5 M 5
Peso conforme EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Tipo de proteção		IP 20 IP 20

Aparafusadora reta elétrica com arranque por manivela		C-EXACT 1 C-EXACT 1 C-EXACT 2
Número de produto		0 602 495202	0 602 495213	0 602 495203
Tensão nominal	V 36 36 36
Corrente nominal	A 1,0 1,0 1,0
N.° de rotações em vazio	r.p.m. 1000 500 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393	Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação		verde-claro verde-claro		branco
∅ máximo do parafuso		M 2,5	M 2,5 M 4
Peso conforme EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Tipo de proteção IP 20 IP 20 IP 20

Aparafusadora reta elétrica com arranque por manivela		C-EXACT 4 C-EXACT 4 C-EXACT 4
Número de produto		0 602 495200	0 602 495201	0 602 495212
Tensão nominal		V 36 36 36
Corrente nominal		A 1,0 1,0 1,0
N.° de rotações em vazio		r.p.m. 1000 1000 275
Máx. binário de aparafusamento duro/macio conforme ISO 5393	Nm	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação		cinzento	cinzento	cinzento
∅ máximo do parafuso		M 2,5	M 2,5 M 4
Peso conforme EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4

Aparafusadora reta elétrica com arranque por manivela C-EXACT 4 C-EXACT 4 C-EXACT 4 Tipo de proteção IP 20 IP 20 IP 20

Aparafusadora reta elétrica com arranque por manivela C-EXACT 6 C-EXACT 6
Número de produto		0 602 495210	0 602 495211
Tensão nominal V 36 36
Corrente nominal A 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
	in-lbs
Sentido de rotação		ΩΩ	ΩΩ
Anel de marcação preto preto
∅ máximo do parafuso M 5 M 5
Peso conforme EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Tipo de proteção		IP 20 IP 20

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2.

O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 70 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os 80 dB(A).

Utilizar proteção auditiva!

Valores totais de vibração a _h (soma dos vetores das três direções) e incerteza K determinada segundo

EN 62841-2-2:

Aparafusar: a_n < 2,5 m / s², K = 1,5 m / s² ,

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

▶ Interrompa a alimentação de energia antes de efetuar os ajustes na ferramenta, trocar de acessórios ou arrumar a ferramenta elétrica. Esta medida preventiva evita um arranque inadvertido da ferramenta elétrica.

Área de funcionamento e de armazenamento

A ferramenta elétrica é exclusivamente adequada para o funcionamento em locais de utilização fechados.

Para um funcionamento em perfeitas condições, a temperatura ambiente admissível deve situar-se entre -5 °C e +50 °C (23 °F e 122 °F), com uma humidade relativa do ar admissível entre 20 e 95% sem condensação.

A aparafusadora reta elétrica deve ser armazenada a uma temperatura entre -20 °C (-4 °F) e 70 °C (158 °F), para evitar danos na eletrónica.

Com o aro de suspensão (8) é possível fixar a ferramenta elétrica a um dispositivo de suporte.

- Controle regularmente o estado do aro de suspensão da ferramenta e dos ganchos no dispositivo de suporte.

Troca de ferramenta

Introduzir a ferramenta de trabalho

Empurre a bucha de aperto rápido (3) para a frente. Introduza a ferramenta de trabalho (1) no encaixe (2) e volte a soltar a bucha de aperto rápido. Utilize apenas ferramentas de trabalho com a haste de encaixe adequada (sextavado de 1/4").

Ao introduzir a ferramenta de trabalho, deverá assegurar-se de que esta esteja bem fixa no encabadouro. Se a ferramenta de trabalho não estiver

bem firme no encabadouro, é possível que se solte e não possa mais ser controlada.

Retirar a ferramenta de trabalho

Empurre a bucha de aperto rápido (3) para a frente. Retire a ferramenta de trabalho (1) do encaixe (2) e volte a soltar a bucha de aperto rápido.

Ligação ao abastecimento de energia (ver figuras A - B)

A ferramenta elétrica é fornecida sem fonte de alimentação. Para a ligação à rede é necessária uma fonte de alimentação PUC-EXACT.

Utilize a fonte de alimentação PUC-EXACT apenas para as ferramentas elétricas previstas. A operação de outras ferramentas elétricas pode destruir a PUC-EXACT e as respetivas ferramentas. ▶ Nunca tente ligar a ferramenta elétrica C-EXACT diretamente à rede elétrica. Não utilize um cabo de extensão. Tal pode causar a destruição da ferramenta elétrica C-EXACT. Utilize apenas os cabos originais! Antes de utilizar a ferramenta, verifique sempre se os cabos e as fichas apresentam danos. Os cabos não devem ser reparados, mas substituídos. Mande executar os trabalhos de manutenção e reparação apenas por pessoal especializado e qualificado. Desta forma é assegurada a segurança da ferramenta elétrica.

Ligue sempre primeiro a ferramenta elétrica à fonte de alimentação PUC-EXACT, antes de ligar a fonte de alimentação à rede elétrica.

Ligue o cabo da ferramenta (7) à tomada de ligação (13) da fonte de alimentação PUC-EXACT. Certifique-se de que a ranhura (15) no acoplamento do cabo da ferramenta encaixa nos pinos da tomada de ligação. Aperte a bucha (11) na tomada de ligação rodando para a direita.

Certifique-se nas aparafusadoras retas com arranque por manivela de que não pousa a aparafusadora sobre a manivela antes de ligar a fonte de alimentação PUC-EXACT à rede elétrica. Desta forma evita uma colocação em funcionamento inadvertida da aparafusadora.

Certifique-se nas aparafusadoras retas com arranque por impulso de que não exerce pressão sobre a aparafusadora antes de ligar a fonte de alimentação PUC-EXACT à rede elétrica. Desta forma evita uma colocação em funcionamento inadvertida da aparafusadora.

Insira primeiro o conector de ligação (18) do cabo de corrente elétrica (19) na tomada de ligação (21) da fonte de alimentação PUC-EXACT. Agora pode ligar o PUC-EXACT ao abastecimento de energia, inserindo a ficha de rede (20) na tomada com contacto de proteção.

Ligue sempre primeiro o cabo de corrente elétrica à fonte de alimentação PUC-EXACT, antes de inserir a ficha de rede (20) na tomada, caso contrário há perigo de um choque elétrico.

Funcionamento

Utilizar equipamento de proteção individual. Utilizar sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

Ajustar o sentido de rotação

Rotação à direita: aquando da entrega, a ferramenta elétrica está ajustada para apertar parafusos e porcas (rotação à direita). O comutador do sentido de rotação (5) não está premido. Rotação à esquerda: para soltar parafusos e porcas, pressione o comutador do sentido de rotação (5). Rode o comutador do sentido de rotação pressionado para o bloquear. - Acione o comutador do sentido de rotação (5) apenas com a ferramenta elétrica parada.

Ligar/desligar da fonte de alimentação PUC-EXACT (ver figura A)

Primeiro tem de colocar em funcionamento a fonte de alimentação PUC-EXACT, antes de ligar a ferramenta elétrica C-EXACT (ver "Ligação ao abastecimento de energia (ver figuras A - B)", Página 40).

Para ligar a fonte de alimentação comute o interruptor de ligar/desligar (14) na fonte de alimentação para a posição 1. A indicação LED acesa a verde (16) indica que a fonte de alimentação está operacional.

PUC-EXACT-1: se a indicação (17), se acender, existe uma falha.

Para desligar a fonte de alimentação comute o interruptor de ligar/desligar na fonte de alimentação (14) para a posição "0".

Ligar e desligar a ferramenta elétrica

As aparafusadoras têm um acoplamento de desligamento, dependente do binário, que pode ser ajustado numa faixa abrangente. Ele atua assim que o binário ajustado for atingido.

Aparafusadora reta elétrica com arranque por manivela

Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (9) até ao batente.

A ferramenta elétrica desliga-se automaticamente, assim que seja alcançado o binário ajustado.

Se se soltar o interruptor de ligar/desligar (9) antes do tempo, o binário predefinido não é atingido.

Aparafusadora reta elétrica com arranque por impulso

Para ligar a ferramenta elétrica, coloque a ferramenta de trabalho sobre o parafuso e exerça uma ligeira pressão axial sobre a aparafusadora.

A ferramenta elétrica desliga-se automaticamente assim que seja alcançado o binário ajustado.

Em caso de alívio de carga da aparafusadora, p. ex. se a ferramenta de trabalho da aparafusadora escorregar do parafuso, o binário predefinido não é alcançado.

Ao ligar a ferramenta elétrica ou pressionando brevemente a comutação direita-esquerda (5), ativa a luz de trabalho LED. O LED desliga-se aprox. dois minutos após o último aparafusamento.

- Não olhe diretamente para a luz de trabalho, pode ficar encandeado.

Instruções de trabalho

Interrompa a alimentação de energia antes de efetuar os ajustes na ferramenta, trocar de acessórios ou arrumar a ferramenta elétrica. Esta medida preventiva evita um arranque inadvertido da ferramenta elétrica.

▶ Utilize os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Ajustar binário (ver figuras C - D)

O binário depende da pré-tensão de mola do acoplamento de desligamento. Ao alcançar o binário ajustado, o acoplamento de desligamento é ativado tanto na rotação à direita como à esquerda.

Para ajustar o binário individual, utilize apenas a ferramenta de ajuste (22) fornecida junto.

- Puxe o cursor (10) na ferramenta elétrica completamente para trás.

- Insira a ferramenta de ajuste (22) no encabadouro (2) e rode-a lentamente.

- Assim que for possível visualizar uma pequena concavidade (disco de ajuste (23)) na abertura da carcaça no acoplamento, introduza a ferramenta de ajuste (22) nesta concavidade e rode-a.

Rodar para a direita aumenta o binário, rodar para a esquerda reduz o binário.

- Retire a ferramenta de ajuste (22). Volte a empurrar o cursor (10) para a frente, para proteger o acoplamento de sujidade.

Nota: O ajuste necessário depende do tipo de união roscada e é determinado por intermédio de várias tentativas. Verificar o aparafusamento de teste com uma chave dinamométrica.

Ajuste o binário apenas na gama de potência indicada, pois, caso contrário, o acoplamento de desligamento não voltará a ativar.

Marcar o ajuste do binário

Para a identificação de binários individualmente ajustados, pode substituir o anel de marcação (4) por um anel de marcação de outra cor.

Pressione o anel de marcação (4) com uma lâmina fina da chave de parafusos, uma espátula ou um utensílio semelhante.

Utilize a ferramenta elétrica sempre com um anel de marcação, a fim de se certificar de que a carcaça está protegida contra pó e sujidade.

Indicador dos aparafusamentos (LED verde/vermelho)

Ao alcançar o binário predefinido, o acoplamento de desligamento é ativado. O indicador LED (6) acende-se a verde.

Se o binário predefinido não for alcançado, o indicador LED (6) acende-se a vermelho e é emitido um sinal acústico. É necessário voltar a realizar o aparafusamento uma vez mais.

Proteção contra repetição nas aparafusadoras retas elétricas com partida por alavanca

Se o acoplamento de desligamento for ativado durante o aparafusamento, o motor desliga-se. Só é possível religar após uma pausa de 0,3 segundos. Estará, assim, a evitar um reaperto inadvertido de aparafusamentos já realizados.

Proteção contra repetição nas aparafusadoras retas elétricas com arranque por impulso

As ferramentas elétricas não têm proteção contra repetição e podem ser imediatamente ligadas após um desligamento automático.

Manutenção e assistência técnica

Manutenção e limpeza

▶ Separe a fonte de alimentação PUC-EXACT da rede, antes de efetuar os trabalhos de limpeza. Desta forma evita o perigo de um choque elétrico. Só desligar a fonte de alimentação não é suficiente.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Lubrificação da ferramenta elétrica

Lubrificante:

Massa consistente especial para engrenagens (225 ml)

Número de produto 3 605 430 009

Massa Molykote

Óleo para motores SAE 10/SAE 20

- Após as primeiras 150 horas de serviço, limpe a engrenagem com um solvente suave. Siga as indicações do fabricante do solvente em termos de utilização e eliminação. No final, lubrifique a engrenagem com massa consistente especial para engrenagens da Bosch. Repita o processo de limpeza respetivamente após 300 horas de serviço a contar a partir da primeira limpeza.

- Lubrifique as peças móveis do acoplamento de desligamento a cada 100000 aparafusamentos com algumas gotas de óleo para motores SAE 10/SAE 20. Lubrifique as partes deslizantes e rotativas com massa Molykote. Nesta ocasião, verifique se o acoplamento apresenta sinais de desgaste, a fim de garantir que a capacidade de repetição e a exatidão não foram afetadas.

De seguida, é necessário voltar a ajustar o binário do acoplamento.

Mande executar os trabalhos de manutenção e reparação apenas por pessoal especializado e qualificado. Desta forma é assegurada a segurança da ferramenta elétrica.

Uma oficina de serviço pós-venda Bosch autorizada executa estes trabalhos de forma rápida e fiável.

▶ Elimine os materiais de lubrificação e limpeza de forma ecológica. Respeite as disposições legais.

Acessórios

Fontes de alimentação da série PUC-EXACT disponíveis num agente autorizado.

Pode obter mais informações acerca do programa de acessórios de qualidade completo na Internet em www.bosch-pt.com e www.boschproductiontools.com ou junto do seu agente autorizado.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontra outros endereços da assistência técnica em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
